Značka	Candy
Model	CDG6CBG
Typ produktu	Digestor
Kategória	Odsávač pár
Inštalácia	Nástenné upevnenie, vonkajšie odvádzanie (potrubie Ø150 mm)
Minimálna vzdialenosť platňa-digestor	65 cm (plyn), odporúča sa 65-75 cm
Napájanie	220-240 V, 50 Hz, trieda I, povinné uzemnenie
Ovládanie	Dotykové: zapnutie/vypnutie, rýchlosť (3 stupne), osvetlenie, časovač (9 min)
Osvetlenie	Obdĺžniková LED, 1×1,5 W, DC 12 V, kód ILCOS D: DSS-1.5/65-S-120/33
Tukové filtre	Umývateľné kovové vložky (ručne alebo v umývačke, jemný čistiaci prostriedok)
Uhlíkový filter	Nie je súčasťou, výmena každých 3-6 mesiacov
Rýchlosti motora	3 rýchlosti (nízka, stredná, vysoká)
Odvod	Pevné alebo flexibilné nehorľavé potrubie, max. ohyb 90°, uhol ≥120°
Typ odvodu	Odvod von
Bezpečnosť	Automatické vypnutie s časovačom, ochrana proti plameňom, neflambovať
Údržba	Pravidelné čistenie filtrov a povrchov, pred údržbou odpojiť
Opraviteľnosť	Výmena LED žiarivky profesionálom, resetovateľné poistky
Hmotnosť	Nešpecifikované, odhad ~10-15 kg
Rozmery (D × H × V)	Nešpecifikované, nastaviteľný komín

Často kladené otázky - CDG6CBG CANDY

Aká je minimálna vzdialenosť medzi varnou doskou a digestorom?

Pre plynovú varnú dosku je minimálna vzdialenosť 65 cm. Odporúčaná vzdialenosť je 65 až 75 cm pre optimálnu prevádzku.

Ako nainštalovať digestor s vonkajším odvodom?

Upevnite nástenné držiaky, zaveste digestor, nainštalujte spätnú klapku a odvodné potrubie (priemer 150 mm). Uistite sa, že potrubie je krátke, rovné a bez nadmerných ohybov. Elektrické pripojenie vykonajte podľa schémy (fáza, nulový vodič, zem).

Ako čistiť kovové tukové filtre?

Kovové tukové filtre sa umývajú ručne teplou vodou a jemným čistiacim prostriedkom, alebo v umývačke riadu. Nechajte ich prirodzene uschnúť mimo slnečného žiarenia. Správne ich namontujte zapnutím rukoväte.

Čo robiť, ak motor nefunguje, ale osvetlenie svieti?

Skontrolujte, či je prepínač vetrania v aktívnej polohe. Ak problém pretrváva, prepínač alebo motor môžu byť chybné; kontaktujte zákaznícky servis.

Ako vymeniť LED žiarivku?

Najprv odpojte spotrebič. Odstráňte tukové filtre. Pomocou skrutkovača alebo stlačením klipov uvoľnite žiarivku. Odpojte konektor a namontujte novú žiarivku (1,5 W, DC 12 V). Vráťte filtre.

Ako často vymieňať uhlíkový filter?

Každých 3 až 6 mesiacov v závislosti od používania. Uhlíkový filter nie je súčasťou; kúpte kompatibilný model. Pri výmene odstráňte tukový filter, odskrutkujte starý uhlík a naskrutkujte nový.

Môžem používať digestor bez tukového filtra?

Nie, nikdy nepoužívajte digestor bez tukového filtra alebo s nasýtenými filtrami. Znižuje to účinnosť a predstavuje riziko požiaru.

Ako používať časovač?

Stlačte tlačidlo Časovač počas prevádzky digestora. Časovač sa nastaví na 9 minút. Displej odpočítava od 9 do 0, potom sa digestor automaticky vypne.

Čo robiť v prípade úniku oleja?

Skontrolujte spätnú klapku na výstupe: ak nie je dobre utesnená, demontujte ju a naneste tmel. Skontrolujte aj spoje potrubia.

Ako nastaviť rýchlosť motora?

Stlačte tlačidlo Rýchlosť na prechádzanie úrovňami: nízka (1), stredná (2), vysoká (3), potom späť na nízku. LED displej zobrazuje zvolenú rýchlosť.

NÁVOD NA OBSLUHU CDG6CBG CANDY

1. Inštalácia 71
2. Prvé použitie digestora 75
3. Riešenie problémov 75
4. Údržba a čistenie 76 6. Ochrana životného prostredia 79

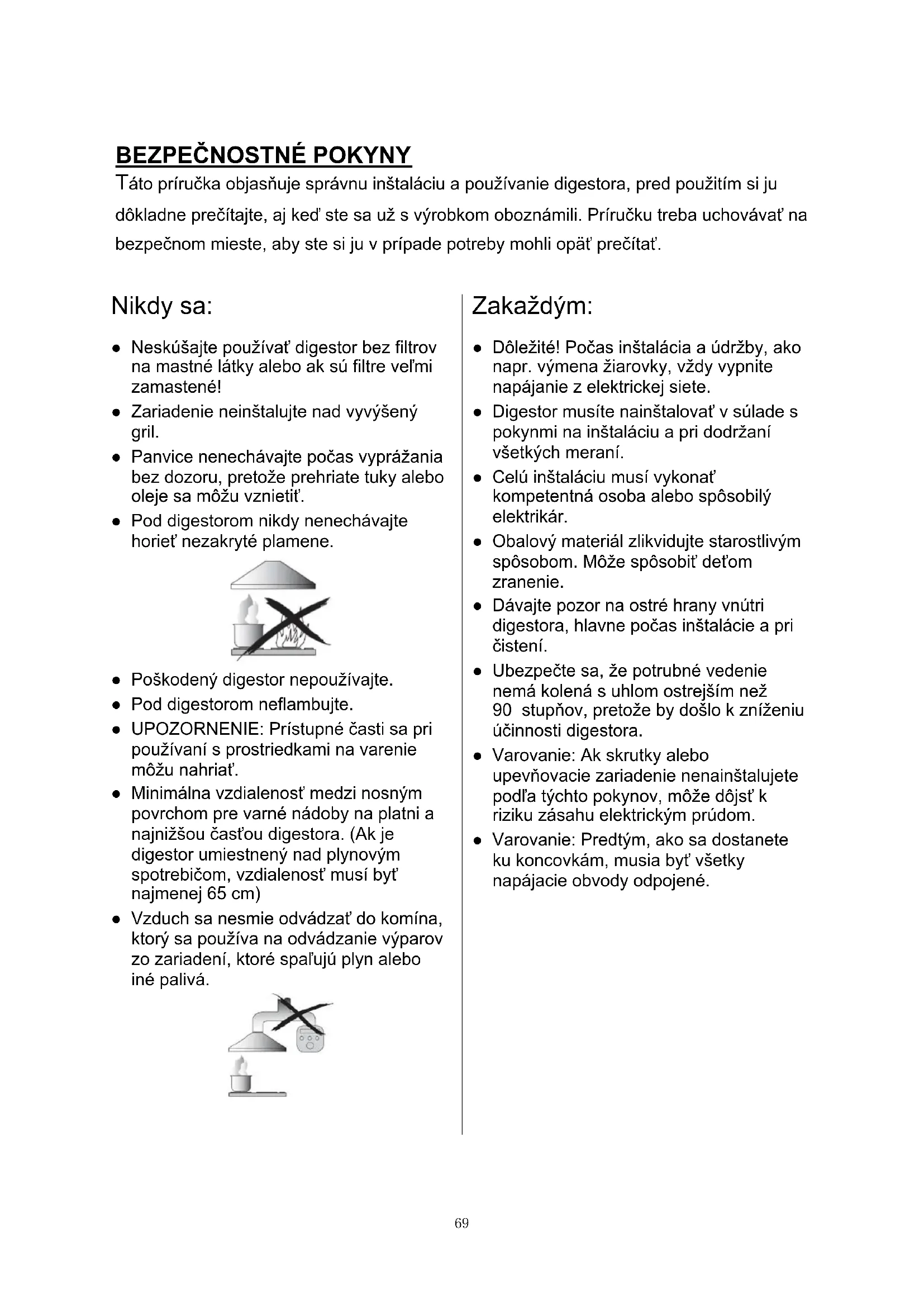

BEZPEČNOSTNÉ POKYNY

Táto príručka objasňuje správnu inštaláciu a používanie digestora, pred použitím si ju dôkladne prečítajte, aj keď ste sa už s výrobkom oboznámili. Príručku treba uchovávať na bezpečnom mieste, aby ste si ju v prípade potreby mohli opäť prečítať.

Nikdy:

• Neskúšajte používať digestor bez filtrov na mastné látky alebo ak sú filtre veľmi zamastené! Zariadenie neinštalujte nad vyvýšený gril. Panvice nenechávajte počas vyprážania bez dozoru, pretože prehriate tuky alebo oleje sa môžu vznietiť.
• Pod digestorom nikdy nenechávajte horieť nezakryté plamene.

• Poškodený digestor nepoužívajte.
• Pod digestorom neflambujte.
• UPOZORNENIE: Prístupné časti sa pri používaní s prostriedkami na varenie môžu nahriať. Minimálna vzdialenosť medzi nosným povrchom pre varné nádoby na platni a najnižšou časťou digestora. (Ak je digestor umiestnený nad plynovým spotrebičom, vzdialenosť musí byť najmenej 65 cm) Vzduch sa nesmie odvádzať do komína, ktorý sa používa na odvádzanie výparov zo zariadení, ktoré spaľujú plyn alebo iné palivá.

Zakaždým:

Dôležité! Počas inštalácie a údržby, ako napr. výmena žiarovky, vždy vypnite napájanie z elektrickej siete. - Digestor musíte nainštalovať v súlade s pokynmi na inštaláciu a pri dodržaní všetkých meraní. - Celú inštaláciu musí vykonať kompetentná osoba alebo spôsobilý elektrikár. - Obalový materiál zlikvidujte starostlivým spôsobom. Môže spôsobiť deťom zranenie. Dávajte pozor na ostré hrany vnútri digestora, hlavne počas inštalácie a pri čistení. - Ubezpečte sa, že potrubné vedenie nemá kolená s uhlom ostrejším než 90 stupňov, pretože by došlo k zníženiu účinnosti digestora. - Varovanie: Ak skrutky alebo upevňovacie zariadenie nenainštalujete podľa týchto pokynov, môže dôjsť k riziku zásahu elektrickým prúdom. - Varovanie: Predtým, ako sa dostanete ku koncovkám, musia byť všetky napájacie obvody odpojené.

Zakaždým:

• Pri varení na plynovom sporáku hrnce a panvice vždy zakryte vekom. V režime odsávanie dochádza k odsávaniu vzduchu z miestnosti digestorom. Ubezpečte sa, že sú dodržané správne opatrenia na vetranie. Digestor odvádza z miestnosti pachy, ale nie paru.
• Digestor je určený len na používanie v domácnosti.

• Ak došlo k poškodeniu napájacieho kábla, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne spôsobilá osoba, aby nedošlo k nebezpečenstvu.
• Tento spotrebič môžu používať deti staršie než 8 rokov a osoby so zníženými telesnými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a znalostí, len ak sú pod dozorom alebo dostali pokyny o používaní zariadenia bezpečným spôsobom a ak chápu nebezpečenstvá s ním súvisiace. Deti sa nesmú hrať so spotrebičom. Čistenie a bežnú údržbu nesmú vykonávať deti bez dozoru.

Zakaždým:

• Upozornenie: Prístroj a prístupné časti sa môžu počas prevádzky nahriať. Dajte si pozor, aby ste sa nedotkli vyhrievacích článkov. Deti mladšie než 8 rokov by sa pri prístroji nemali zdržiavať vôbec, ak nie sú pod neustálym dohľadom.
• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti.
• Ak sa čistenie nevykonáva v súlade s pokynmi, existuje riziko požiaru.
• Musíte dodržiavať predpisy o odvádzaní vzduchu.
• Prístroj čistite pravidelne spôsobom opísaným v kapitole ÚDRŽBA.
• Z bezpečnostných dôvodov výlučne používajte tú istú veľkosť upevňovacej alebo montážnej skrutky, ktorá sa odporúča v tomto návode na používanie.
• Podrobné informácie o spôsobe a častosti čistenia si prečítajte v časti o údržbe a čistení v tomto návode na používanie.
• Čistenie a bežnú údržbu nesmú vykonávať deti bez dozoru.
• Keď sa súčasne používa digestor a iné zariadenia napájané iným zdrojom energie než elektrina, negatívny tlak v miestnosti nesmie presiahnuť 4 Pa (4x10-5 barov).
• VAROVANIE: Nebezpečenstvo vzniku požiaru: na varných povrchoch neuchovávajte žiadne predmety.
• Nesmie sa používať parný čistič.
• NIKDY sa nesnažte uhasiť oheň vodou, ale zariadenie vypnite a potom plameň zakryte napríklad vekom alebo požiarnou dekou.

INŠTALÁCIA (EXTERNÉ VETRANIE)

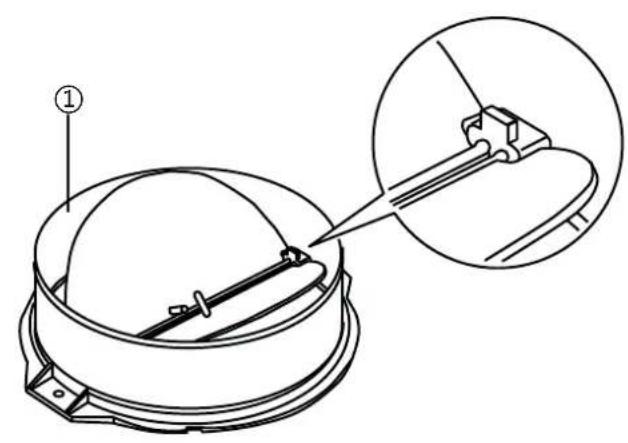

MONTÁŽ KLAPKY

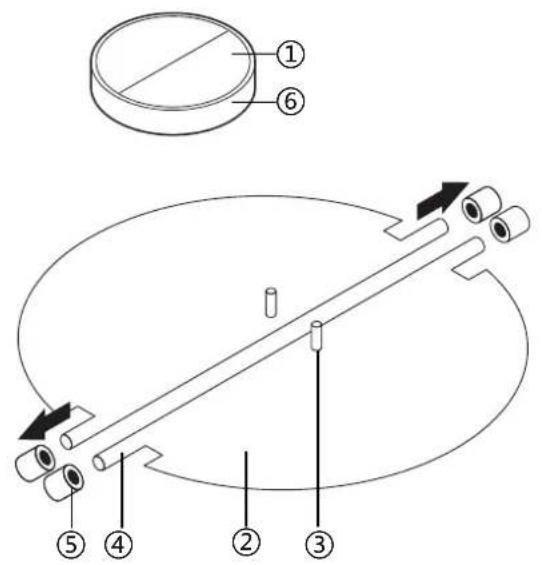

Ak nemá digestor namontovanú klapku 1, mali by ste k nemu primontovať obe polovice klapky. Obrázky zobrazujú len príklad, ako namontovať klapku, pretože výstup sa môže odlišovať v závislosti od rôznych modelov a konfigurácií.

Na montáž klapky 1 by ste mali:

nainštalovať dve polovice klapky 2 do korpusu 6, - kolík 3 by mal smerovať nahor, - os 4 by mala byť vložená do otvorov 5 na korpuse, - všetky úkony zopakujte aj v prípade 2. polovice klapky.

MONTÁŽ

Ak máte spravený vývod vonku, digestor môžete pripojiť ako je zobrazené na obrázku dole pomocou odsávacieho potrubia (smalt, hliník, ohybná rúra alebo nehorľavý materiál s vnútorným priemerom 150 mm).

1. Pred inštaláciou vypnite jednotku.

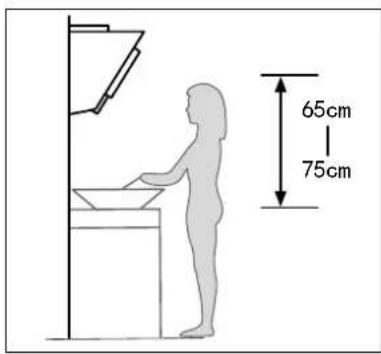

2. Najvyššia účinnosť digestora sa dosiahne pri umiestnení 65~75 cm nad varnou doskou.

Obr. 1

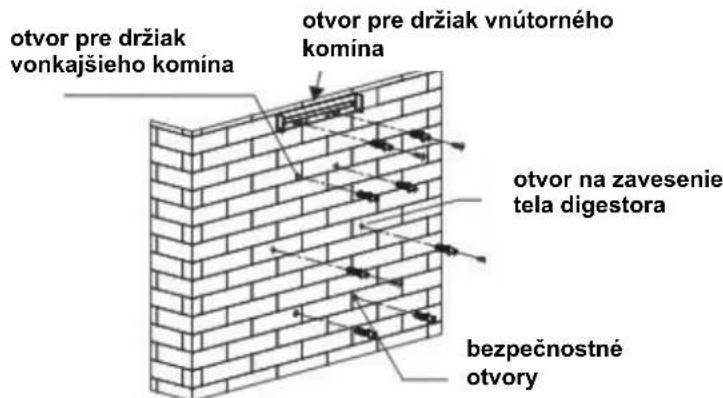

1. Po rozhodnutí o výške digestora zmerajte polohu otvorov pre zavesenie digestora, držiak vnútorného komína, držiak vonkajšieho komína a bezpečnostné otvory. Vyvŕtajte 8 φ8 otvorov a zaskrutkujte rozperky do otvorov. Upevnite držiak vnútorného komína na stenu pomocou 2 skrutiek ST4 x 40 mm. Do otvoru zaskrutkujte 2 skrutky ST4 x 8 mm na zavesenie tela digestora a nainštalované skrutky nechajte 3 - 5 mm od steny na zavesenie digestora. Upevnená poloha držiaka vnútorného komína je najvyšším miestom komína. Pozri obr. 2.

Obr. 2

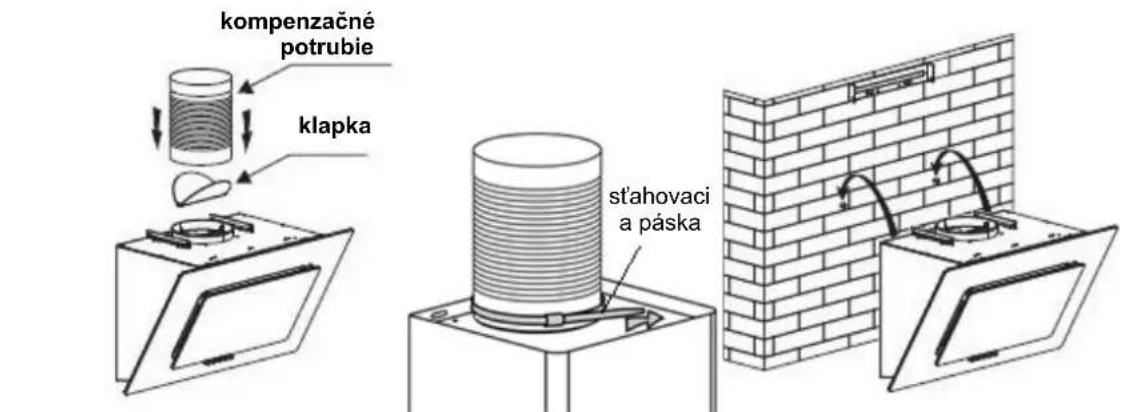

1. Nainštalujte klapku (nie je súčasťou dodávky) a kompenzačné potrubie (nie je súčasťou dodávky) na digestor. Pripevnite kompenzačné potrubie na výstupe pomocou sťahovacej pásky. Upozornenie: Kompenzačné potrubie a klapka nie sú súčasťou výrobku. Pozri obr. 3.
2. Zaveste digestor na háčik. Pozri obrázok 4.

Obrázok 3 Obrázok 4

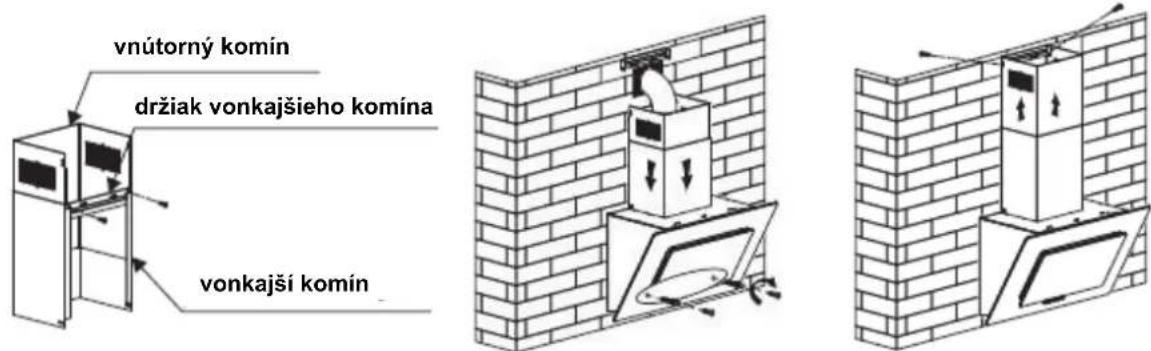

1. Držiak vonkajšieho komína namontujte na vonkajší komín pomocou 2 skrutiek ST4*8 mm, pričom sa uistite, že sa dá vnútorný komín voľne ohnúť. Pozri Obrázok 5.
2. Upevnite digestor 2 bezpečnostnými skrutkami ST4 30 mm. Poznámka: Na zadnom kryte sú umiestnené dva bezpečnostné vetracie otvory s priemerom 6 mm. Umiestnite oba komíny na digestor, upevnite vonkajší komín na stenu pomocou 2 skrutiek ST4 40 mm a vyveďte kompenzačné potrubie von. Pozri obr. 6.
3. Výšku vnútorného komína nastavte do polohy držiaka vnútorného komína a upevnite ju 2 skrutkami ST4 8 mm. Upevnite vonkajší komín na telo digestora 2 skrutkami ST4 8 mm. Pozri obrázok 7.

Obrázok 5 Obrázok 6 Obrázok 7

Spotrebič musí byť pripojený priamo k sieti pomocou viacpólového ističa s minimálnou medzerou 3 mm medzi kontaktmi.

Inštalačný technik musí zabezpečiť vykonanie správneho elektrického pripojenia v súlade so schémou zapojenia.

Kábel sa nesmie ohýbať ani stláčať.

Poškodený kábel sa musí vymeniť za špeciálny kábel alebo sústavu od výrobcu alebo jeho servisného zástupcu.

VAROVANIE: Toto je zariadenie triedy I a MUSÍ byť uzemnené

Tento spotrebič je dodávaný s 3-žilovým sieťovým káblom s nasledujúcimi farbami: hnedý = L alebo živý, modrý = N alebo neutrálny,

zelený a žltý = E alebo uzemňovací

TIPY NA INŠTALÁCIU ODSÁVACIEHO POTRUBIA

Aby bolo odsávanie optimálne, je potrebné prísne dodržiavať nasledujúce pravidlá: Udržujte odsávacie potrubie krátke a rovné. - Nezmenšujte veľkosť ani neobmedzujte odsávacie potrubie. - Pri použití ohybného potrubia ho vždy nainštalujte riadne natiahnuté, aby sa minimalizovala strata tlaku. - Nedodržanie týchto základných pokynov zníži výkon a zvýši hladinu hluku digestora. Všetky inštalačné práce musí vykonať spôsobilý elektrikár alebo kompetentná osoba. - Vedenie digestora nepripájajte k nijakému existujúcemu ventilačnému systému, ktorý používa ktorékoľvek iné zariadenie, ako napríklad potrubie ohrievača, plynové potrubie či potrubie sušiča. - Uhol kolena expanzného potrubia by nemal byť menší než 120°, potrubie musíte nasmerovať vodorovne alebo by malo ísť nahor od východiskového bodu a malo by viesť k vonkajšej stene. - Po inštalácii skontrolujte, či je digestor v rovine, aby sa mastnota nezbierala len na jednom konci.

Správne

Nesprávne

Uistite sa, že odsávacie potrubie zvolené pre inštaláciu zodpovedá príslušným normám a spomaľuje horenie.

VAROVANIE:

Z bezpečnostných dôvodov výlučne používajte tú istú veľkosť upevňovacích alebo montážnych skrutiek, ktorá sa odporúča v tomto návode na používanie. Ak skrutky alebo upevňovacie zariadenie nenainštalujete podľa týchto pokynov, môže dôjsť k riziku zásahu elektrickým prúdom.

Prvé použitie digestora

Dotykové ovládanie

Časovač

Osvetlenie

Rýchlosť

Výkon

Porucha	Možná príčina	Riešenie
Svetlo svieti, ale nefunguje motor	Vypínač ventilátrora sa vypne	Zvol'te polohu vypínača ventilátrora.
	Vypínač ventilátrora nefunguje	Obrátte sa na servisné stredisko.
	Motor nefunguje	Obrátte sa na servisné stredisko.
Osvetlenie nefunguje, motor nefunguje	Domové poistky su vyhodené	Zapnite/Vymeěnte poistky.
	Napájací kábel je uvol'nený alebo odpojený	Znova zapojte napájací kábel do elektrickej zásuvky. Zapnite elektrickú zásuvku.
Ánik oleja	Jednosmerný ventil a vystup nie su tesne uzatvorené	Dajte"Justnocestný ventil dolu a utesnite ho tmelom.
	Ánik z pripojenia komína a krytu	Demontujte komín a utesnite ho.
Svetlá nefungujú.	Poškodené alebo chybné Žiarovky	Vyměnte Žiarovky podla tohto námodu.
Nedostatočné nasávanie	Vzdialenost' medzi digestorom a plynovou varnou doskou je príliš veǐká	Nastavte digestor do správnéj vzdialenosti.
Digestor sa nakláña	Upevnovacia skrutka nie je dostatočne utiahnutá	Pritiavnite závesné skrutku a narovnajte ju.

POZNÁMKA: Akékoľvek elektrické opravy tohto zariadenia musia spĺňať miestne, národné a federálne zákony. Ak máte pred takýmto úkonom nejaké pochybnosti, obráťte sa na servisné stredisko. Pri otváraní zariadenia ho vždy vypnite zo zdroja napájania.

ÚDRŽBA A ČISTENIE

Upozornenie:

Nehrdzavejúca oceľ sa musí pravidelne čistiť (napr. raz za týždeň), aby sa zabezpečila dlhá životnosť. Vysušte ju čistou mäkkou utierkou. Je potrebné používať špeciálny čistiaci prostriedok na nehrdzavejúcu oceľ.

POZNÁMKA:

Nehrdzavejúcu oceľ utierajte pozdĺž štruktúry, aby sa predišlo nepekným krížiacim škrabancom.

POVRCH OVLÁDACIEHO PANELA

Vstavaný ovládací panel sa môže čistiť pomocou teplej mydlovej vody. Pred čistením skontrolujte, či je utierka čistá a dobre vyžmýkaná. Na odstránenie akejkoľvek vlhkosti ponechanej po čistení používajte suchú mäkkú utierku.

Dôležité

Používajte neutrálne čistiace prostriedky a vyvarujte sa použitiu drsných čistiacich prostriedkov, silných čistiacich prostriedkov pre domácnosť alebo výrobkov s abrazívnou zložkou, pretože môžu ovplyvniť vzhľad spotrebiča a prípadne odstrániť potlač na ovládacom paneli a zrušiť platnosť záruky.

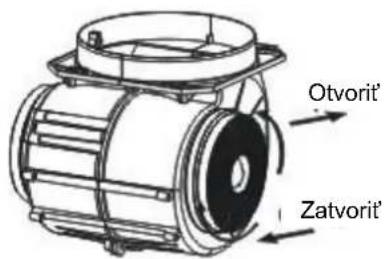

MRIEŽKOVÝ FILTER PROTI MASTNOTE

Filter s aktívnym uhlím sa dá používať na zachytávanie pachov. Filter s aktívnym uhlím by sa mal normálne vymieňať po 3 až 6 mesiacoch v závislosti na vašich návykoch pri varení. Postup inštalácie filtra s aktívnym uhlíkom je opísaný nižšie:

1. Pred inštaláciou alebo výmenou filtrov s aktívnym uhlím odpojte jednotku od elektrickej siete.
2. Zatlačte zámok filtra a zložte mriežkový filter.
3. Otočte filter s aktívnym uhlím na oboch stranách motora proti smeru hodinových ručičiek. Nahraďte filter s aktívnym uhlím novými filtrami s aktívnym uhlím.
4. Vložte mriežkový filter.
5. Pripojte napájací kábel do zásuvky.

POZNÁMKA:

Presvedčte sa, že je filter bezpečne zaistený. Inak by sa uvoľnil a spôsobil nebezpečenstvo. - Po pripojení filtra s aktívnym uhlím sa zníži sací výkon.

VÝMENA ŽIAROVKY

Dôležité:

Žiarovku musí vymeniť výrobca, jeho servisný zamestnanec alebo podobne kvalifikovaná osoba. Pred akýmkoľvek úkonom vždy vypnite napájanie spotrebiča. Pri manipulácii so žiarovkou sa pred akýmkoľvek priamym kontaktom s rukou uistite, že žiarovka úplne vychladla. Pri manipulácii so žiarovkou ju držte utierkou alebo rukavicou, aby neprišla do kontaktu s potom, pretože by to mohlo znížiť životnosť žiarovky.

Poznámka:

Pred výmenou osvetlenia možno digestor odpojiť od napájacej siete pomocou zástrčky alebo všepólového vypínača. Pri výmene osvetlenia sa chráňte pred nebezpečenstvom, napríklad nosením rukavíc.

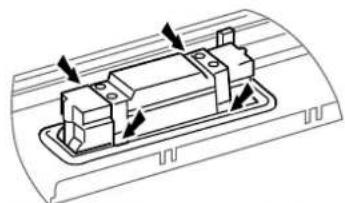

Výmena osvetlenia:

Demontujte tukový filter. Spôsob 1. Pomocou nástroja alebo ruky zatlačte klin pružiny na oboch stranách LED osvetlenia dovnútra, až kým nie je osvetlenie vytlačené, pozri obr. 1. Potom zľahka vytiahnite pripojovací vodič osvetlenia a demontujte svorku pripojovacieho vodiča osvetlenia. Pozri obr. 2. Spôsob 2. Pomocou plochého skrutkovača zdvihnite spodný okraj LED osvetlenia, pozri obrázok 3, potom ľahko vytiahnite LED osvetlenie a pripojovací vodič. Pozri obr. 2. Pri inštalácii osvetlenia použite postup v opačnom poradí. - ILCOS D kód tohto svietidla je: DSS-1.5/65-S-120/33 - LED moduly - odťahové LED svietidlo Max. výkon: 1× 1,5W - Rozsah napätia: DC 12 V - Rozmery:

Obrázok 1 Obrázok 2 Obrázok 3

OCHRANA ŽIVOTNÉHO PROSTREDIA:

Nižšie je uvedené, ako znížiť celkový dopad na životné prostredie (napr. používanie energie) pri procese varenia.

(1) Digestor nainštalujte na vhodnom mieste, kde je dostatočné vetranie. (2) Digestor pravidelne čistite, aby sa neupchal vzduchovod. (3) Po skončení varenia vypnite svetlo na digestore. (4) Po skončení varenia vypnite digestor.

INFORMÁCIE O DEMONTAŽI

Spotrebič nedemontujte ináč ako spôsobom uvedeným v tomto návode na obsluhu. Spotrebič môže demontovať aj používať. Spotrebič po skončení životnosti nesmiete likvidovať spolu s domácim odpadom. Informácie o recyklácii vám poskytne miestny úrad alebo maloobchodný predajca.
