MANUAL DE USUARIO Lucas Nano 305 FX HK AUDIO

• English • Français• Deutsch • Italiano • EspañolVersion 2.5 12/2016 Importantes instrucciones de seguridad. ¡Leer antes de encender! Este producto ha sido elaborado por el fabricante de conformidad con IEC60065 y ha salido de fábrica en perfecto estado. Para que se mantenga en perfectas condiciones y asegurar que no exista riesgo alguno, el usuario deberá observar los avisos y advertencias que se encuentran en el manual de instrucciones. En caso de utilizar este producto en vehículos, embarcaciones o aviones, así como a altitudes superiores a los 2.000 m sobre el nivel del mar, además de la norma IEC 60065 también se deberán cumplir las demás normas de seguridad aplicables ADVERTENCIA: Para prevenir el riesgo de incendio y el peligro de electrocución, evite la exposición del equipo a humedad o lluvia. No abra la cubierta: en el interior no hay elementos que deba manipular el usuario. El mantenimiento deberá quedar a cargo de personal cualificado. La presencia de este símbolo advierte de la existencia de tensión peligrosa sin aislar en el interior que podría ser suficiente para provocar una electrocución. La presencia de este símbolo advierte de la existencia de tensión peligrosa accesible desde el exterior. Todo cableado externo conectado con algún terminal marcado con este símbolo deberá ser un cableado preelaborado que satisfaga las recomendaciones del fabricante o deberá ser instalado por personal cualificado. La presencia de este símbolo advierte de importantes instrucciones de uso y mantenimiento en la bibliografía adjunta. Lea el manual. La presencia de este símbolo indica: ¡Precaución! ¡Superficie caliente! No tocar para evitar quemaduras. Todos los aparatos eléctricos y electrónicos inclusive las baterías, se han de evacuar por separado de la basura doméstica, a través de centros de recogida y reciclaje oficiales.

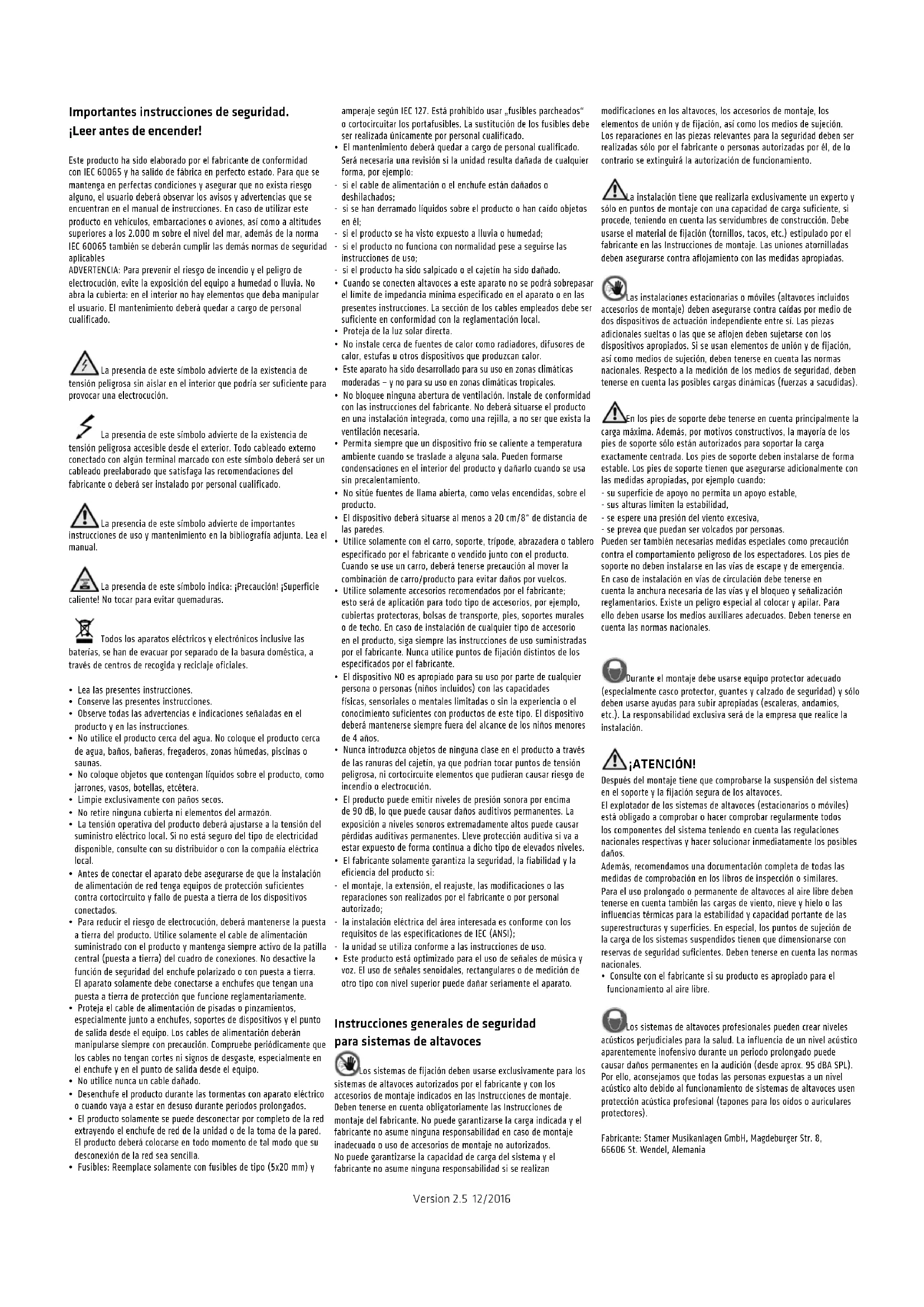

• Lea las presentes instrucciones.

• Conserve las presentes instrucciones.

• Observe todas las advertencias e indicaciones señaladas en el producto y en las instrucciones.

• No utilice el producto cerca del agua. No coloque el producto cerca de agua, baños, bañeras, fregaderos, zonas húmedas, piscinas o saunas.

• No coloque objetos que contengan líquidos sobre el producto, como jarrones, vasos, botellas, etcétera.

• Limpie exclusivamente con paños secos.

• No retire ninguna cubierta ni elementos del armazón.

• La tensión operativa del producto deberá ajustarse a la tensión del suministro eléctrico local. Si no está seguro del tipo de electricidad disponible, consulte con su distribuidor o con la compañía eléctrica local.

• Antes de conectar el aparato debe asegurarse de que la instalación de alimentación de red tenga equipos de protección suficientes contra cortocircuito y fallo de puesta a tierra de los dispositivos conectados.

• Para reducir el riesgo de electrocución, deberá mantenerse la puesta a tierra del producto. Utilice solamente el cable de alimentación suministrado con el producto y mantenga siempre activo de la patilla central (puesta a tierra) del cuadro de conexiones. No desactive la función de seguridad del enchufe polarizado o con puesta a tierra. El aparato solamente debe conectarse a enchufes que tengan una puesta a tierra de protección que funcione reglamentariamente.

• Proteja el cable de alimentación de pisadas o pinzamientos, especialmente junto a enchufes, soportes de dispositivos y el punto de salida desde el equipo. Los cables de alimentación deberán manipularse siempre con precaución. Compruebe periódicamente que los cables no tengan cortes ni signos de desgaste, especialmente en el enchufe y en el punto de salida desde el equipo.

• No utilice nunca un cable dañado.

• Desenchufe el producto durante las tormentas con aparato eléctrico o cuando vaya a estar en desuso durante periodos prolongados.

• El producto solamente se puede desconectar por completo de la red extrayendo el enchufe de red de la unidad o de la toma de la pared. El producto deberá colocarse en todo momento de tal modo que su desconexión de la red sea sencilla.

• Fusibles: Reemplace solamente con fusibles de tipo (5x20 mm) y amperaje según IEC 127. Está prohibido usar „fusibles parcheados“ o cortocircuitar los portafusibles. La sustitución de los fusibles debe ser realizada únicamente por personal cualificado.

• El mantenimiento deberá quedar a cargo de personal cualificado. Será necesaria una revisión si la unidad resulta dañada de cualquier forma, por ejemplo: - si el cable de alimentación o el enchufe están dañados o deshilachados; - si se han derramado líquidos sobre el producto o han caído objetos en él; - si el producto se ha visto expuesto a lluvia o humedad; - si el producto no funciona con normalidad pese a seguirse las instrucciones de uso; - si el producto ha sido salpicado o el cajetín ha sido dañado.

• Cuando se conecten altavoces a este aparato no se podrá sobrepasar el límite de impedancia mínima especificado en el aparato o en las presentes instrucciones. La sección de los cables empleados debe ser suficiente en conformidad con la reglamentación local.

• Proteja de la luz solar directa.

• No instale cerca de fuentes de calor como radiadores, difusores de calor, estufas u otros dispositivos que produzcan calor.

• Este aparato ha sido desarrollado para su uso en zonas climáticas moderadas – y no para su uso en zonas climáticas tropicales.

• No bloquee ninguna abertura de ventilación. Instale de conformidad con las instrucciones del fabricante. No deberá situarse el producto en una instalación integrada, como una rejilla, a no ser que exista la ventilación necesaria.

• Permita siempre que un dispositivo frío se caliente a temperatura ambiente cuando se traslade a alguna sala. Pueden formarse condensaciones en el interior del producto y dañarlo cuando se usa sin precalentamiento.

• No sitúe fuentes de llama abierta, como velas encendidas, sobre el producto.

• El dispositivo deberá situarse al menos a 20cm/8“ de distancia de las paredes.

• Utilice solamente con el carro, soporte, trípode, abrazadera o tablero especificado por el fabricante o vendido junto con el producto. Cuando se use un carro, deberá tenerse precaución al mover la combinación de carro/producto para evitar daños por vuelcos.

• Utilice solamente accesorios recomendados por el fabricante; esto será de aplicación para todo tipo de accesorios, por ejemplo, cubiertas protectoras, bolsas de transporte, pies, soportes murales o de techo. En caso de instalación de cualquier tipo de accesorio en el producto, siga siempre las instrucciones de uso suministradas por el fabricante. Nunca utilice puntos de fijación distintos de los especificados por el fabricante.

• El dispositivo NO es apropiado para su uso por parte de cualquier persona o personas (niños incluidos) con las capacidades físicas, sensoriales o mentales limitadas o sin la experiencia o el conocimiento suficientes con productos de este tipo. El dispositivo deberá mantenerse siempre fuera del alcance de los niños menores de 4 años.

• Nunca introduzca objetos de ninguna clase en el producto a través de las ranuras del cajetín, ya que podrían tocar puntos de tensión peligrosa, ni cortocircuite elementos que pudieran causar riesgo de incendio o electrocución.

• El producto puede emitir niveles de presión sonora por encima de 90dB, lo que puede causar daños auditivos permanentes. La exposición a niveles sonoros extremadamente altos puede causar pérdidas auditivas permanentes. Lleve protección auditiva si va a estar expuesto de forma continua a dicho tipo de elevados niveles.

• El fabricante solamente garantiza la seguridad, la fiabilidad y la eficiencia del producto si: - el montaje, la extensión, el reajuste, las modificaciones o las reparaciones son realizados por el fabricante o por personal autorizado; - la instalación eléctrica del área interesada es conforme con los requisitos de las especificaciones de IEC (ANSI); - la unidad se utiliza conforme a las instrucciones de uso.

• Este producto está optimizado para el uso de señales de música y voz. El uso de señales senoidales, rectangulares o de medición de otro tipo con nivel superior puede dañar seriamente el aparato. Instrucciones generales de seguridad para sistemas de altavoces Los sistemas de fijación deben usarse exclusivamente para los sistemas de altavoces autorizados por el fabricante y con los accesorios de montaje indicados en las Instrucciones de montaje. Deben tenerse en cuenta obligatoriamente las Instrucciones de montaje del fabricante. No puede garantizarse la carga indicada y el fabricante no asume ninguna responsabilidad en caso de montaje inadecuado o uso de accesorios de montaje no autorizados. No puede garantizarse la capacidad de carga del sistema y el fabricante no asume ninguna responsabilidad si se realizan modificaciones en los altavoces, los accesorios de montaje, los elementos de unión y de fijación, así como los medios de sujeción. Los reparaciones en las piezas relevantes para la seguridad deben ser realizadas sólo por el fabricante o personas autorizadas por él, de lo contrario se extinguirá la autorización de funcionamiento. La instalación tiene que realizarla exclusivamente un experto y sólo en puntos de montaje con una capacidad de carga suficiente, si procede, teniendo en cuenta las servidumbres de construcción. Debe usarse el material de fijación (tornillos, tacos, etc.) estipulado por el fabricante en las Instrucciones de montaje. Las uniones atornilladas deben asegurarse contra aflojamiento con las medidas apropiadas. Las instalaciones estacionarias o móviles (altavoces incluidos accesorios de montaje) deben asegurarse contra caídas por medio de dos dispositivos de actuación independiente entre sí. Las piezas adicionales sueltas o las que se aflojen deben sujetarse con los dispositivos apropiados. Si se usan elementos de unión y de fijación, así como medios de sujeción, deben tenerse en cuenta las normas nacionales. Respecto a la medición de los medios de seguridad, deben tenerse en cuenta las posibles cargas dinámicas (fuerzas a sacudidas). En los pies de soporte debe tenerse en cuenta principalmente la carga máxima. Además, por motivos constructivos, la mayoría de los pies de soporte sólo están autorizados para soportar la carga exactamente centrada. Los pies de soporte deben instalarse de forma estable. Los pies de soporte tienen que asegurarse adicionalmente con las medidas apropiadas, por ejemplo cuando: - su superficie de apoyo no permita un apoyo estable, - sus alturas limiten la estabilidad, - se espere una presión del viento excesiva, - se prevea que puedan ser volcados por personas. Pueden ser también necesarias medidas especiales como precaución contra el comportamiento peligroso de los espectadores. Los pies de soporte no deben instalarse en las vías de escape y de emergencia. En caso de instalación en vías de circulación debe tenerse en cuenta la anchura necesaria de las vías y el bloqueo y señalización reglamentarios. Existe un peligro especial al colocar y apilar. Para ello deben usarse los medios auxiliares adecuados. Deben tenerse en cuenta las normas nacionales. Durante el montaje debe usarse equipo protector adecuado (especialmente casco protector, guantes y calzado de seguridad) y sólo deben usarse ayudas para subir apropiadas (escaleras, andamios, etc.). La responsabilidad exclusiva será de la empresa que realice la instalación. ¡ATENCIÓN! Después del montaje tiene que comprobarse la suspensión del sistema en el soporte y la fijación segura de los altavoces. El explotador de los sistemas de altavoces (estacionarios o móviles) está obligado a comprobar o hacer comprobar regularmente todos los componentes del sistema teniendo en cuenta las regulaciones nacionales respectivas y hacer solucionar inmediatamente los posibles daños. Además, recomendamos una documentación completa de todas las medidas de comprobación en los libros de inspección o similares. Para el uso prolongado o permanente de altavoces al aire libre deben tenerse en cuenta también las cargas de viento, nieve y hielo o las influencias térmicas para la estabilidad y capacidad portante de las superestructuras y superficies. En especial, los puntos de sujeción de la carga de los sistemas suspendidos tienen que dimensionarse con reservas de seguridad suficientes. Deben tenerse en cuenta las normas nacionales.

• Consulte con el fabricante si su producto es apropiado para el funcionamiento al aire libre. Los sistemas de altavoces profesionales pueden crear niveles acústicos perjudiciales para la salud. La influencia de un nivel acústico aparentemente inofensivo durante un periodo prolongado puede causar daños permanentes en la audición (desde aprox. 95 dBA SPL). Por ello, aconsejamos que todas las personas expuestas a un nivel acústico alto debido al funcionamiento de sistemas de altavoces usen protección acústica profesional (tapones para los oídos o auriculares protectores). Fabricante: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, AlemaniaLUCAS NANO 305 FX 1.0

¡Bienvenido a la familia HK Audio! Muchas gracias por haberse decidido por un producto de una de nuestras marcas, que hemos desarrollado y cuidado con el máximo esmero. Aunque tenga ya una amplia experiencia con instalaciones de sonido, en este producto encontrará novedades para Ud. Por lo tanto, debe leer este manual del usuario y guardarlo para su consulta posterior. ¡Le deseamos que disfrute del mejor sonido que haya oído nunca! El equipo HK Audio Garantía Hágalo cómodamente online en www.hkaudio.com. http://warranty.hkaudio.comEl registro solo es válido si se realiza online en un plazo de 30 días desde la fecha de compra. HK AUDIOTechnischer ServicePostfach 150966959 St. Wendel, AlemaniaFax: [phone]Nota: La funcionalidad de este producto puede verse perturbada por los campos electromagnéticos intensos o las descargas electrostáticas. En este caso, el problema puede solucionarse apagando y volviendo a encender el aparato. Si no se soluciona así, debe alejarse de la fuente de interferencias. 1 Generalidades Volumen de suministro Al desempaquetar su LUCAS NANO 305 FX debe comprobar que el volumen de suministro esté completo. LUCAS NANO 305 FX consta de un subwoofer de sistema y dos satélites. El volumen de suministro contiene también una tapa protectora y un adaptador reductor para la brida del pie del soporte y el cable de alimentación. Estas piezas se encuentran en la caja del cable de alimentación. Los componentes del sistema El subwoofer El subwoofer de sistema alberga el altavoz de graves de 8" y la electrónica del sistema activa más las etapas fi nales de clase D. En la parte trasera están las salidas de altavoces para conectar los satélites y la toma de red. Allí se encuentran también la caja de transporte para alojar los satélites y el interruptor Auto Sleep empotrado que activa la función automática de ahorro de energía. En el interior de la caja del satélite están impresos los modos de funcionamiento habituales del sistema. Speaker OutEasy-Click Signal contacts

En la parte superior de la carcasa está el carril guía Easy-Click con contactos que conducen señales y la brida M33, que también conduce señales, para conectar la barra distanciadora S-CONNECT POLE LN. Con la ayuda del adaptador reductor adjunto (M33 en M20) pueden mon-tarse también barras distanciadoras M20 convencionales (sin embargo, sin conducción de señal).

Los satélites En los satélites hace su trabajo un altavoz de banda ancha de 3,5" desarrol- lado especialmente para HK Audio. En la parte inferior se encuentra, además de la entrada para el cable de altavoz, también una toma roscada de 3/8", por medio de la que el satélite puede fi jarse a un trípode para micrófono convencional. Con la ayuda del ad- aptador Pole Mount que puede obtenerse como accesorio puede realizarse también una fi jación en barras distanciadoras convencionales con un diáme- tro de tubo de 35 mm. En la parte inferior hay integrada además una guía Easy-Click para la conexión sin cables. De este modo, los satélites pueden encajarse directamente en el sistema mecánico Easy-Click del subwoofer. Éstos se conectan a través de dos contactos con el subwoofer, por lo que no es necesaria conexión por cable. Speaker In Signal contacts 3/8" Easy-Click En la parte superior se encuentra otro carril guía con el que pueden conec- tarse entre sí dos satélites "cabeza con cabeza", mecánicamente, mediante señales y también acústicamente, formando una unidad, lo que permite obtener un sonido todavía más presionante y, al mismo tiempo, un compor- tamiento de irradiación todavía más amplio. S-CONNECT POLE LN (opcional) La barra distanciadora conductora de señales S-CONNECT POLE LN, de altura regulable gradualmente, permite la fi jación elegante de los satélites en el subwoofer sin cable adicional. La S-CONNECT POLE LN se atornilla en la brida S-CONNECT del subwoofer, los satélites se encajan en el alojamiento Easy-Click de la barra. De este modo se crea la transmisión de señales sin que sea necesaria una conexión por cable externa. Signal contacts Easy-Click Puesta en marcha Extracción de los satélites Los satélites del LUCAS NANO 305 FX están en la caja, fi jados en la parte trasera del subwoofer. Para liberar el seguro de transporte, proceda del modo siguiente:

• Instale el subwoofer con cuidado, en la parte frontal del altavoz y libere las fi jaciones con los pernos de orejetas en los dos lados de la carcasa. Extraiga el par de satélites unidos de la caja de transporte, hacia arriba.

• Durante el transporte de su LUCAS NANO 305 FX compruebe que los satélites estén fi jados con los pernos de bloqueo. Easy-Click – sin cables Los dos satélites no solo están bloqueados mecánicamente por la unión encajada Easy-Click, sino que también están conectados eléctricamente. Para liberar la unión Easy-Click, empuje hacia atrás la parte superior. A continuación, extráigala verticalmente hacia arriba. Para unir las partes superiores, proceda en orden inverso.LUCAS NANO 305 FX 1.0

Variantes de montaje sin cables con Easy-Click Mono CubeNo cables neededMono Systemwith S-CONNECT POLE LNNo cables needed Signal via Easy-Click Mono CubeLa variante de montaje más simple del LUCAS NANO 305 FX es el Mono Cube, en la que el par de satélites conectado se acopla directamente en el subwoofer. En este caso, Easy-Click proporciona también el fl ujo de señal entre el subwoofer y el grupo de satélites. • Para ello, coloque el subwoofer vertical.• Sujete el par de satélites como se muestra en la fi gura siguiente – los altavoces miran hacia delante. Empuje el par desde atrás en la guía hacia delante, hasta que encaje fi jo. Debe tener en cuenta que el sistema no puede desplegar todo su potencial acústico en este modo de funcionamiento.Sistema mono con S-CONNECT POLE LNOtra variante de montaje sin cables es el sistema Mono con la barra distanciadora conductora de señales opcional S-CONNECT POLE LN, que se enrosca directamente en la brida M33 en el subwoofer y que está conectada con el grupo de satélites en el extremo superior mediante Easy-Click.Debe tener en cuenta que en estas dos variantes de montaje sin cables, el interruptor Setup está ajustado a la derecha, en "Satellite-Array"véase también (

Setup Ahora, su LUCAS NANO 305 FX ya está preparado para funcionar.Otras posibilidades de montaje como sistema Stereo y como sistema Twin Stereo – y también el accesorio disponible para ello – se describen detallada-mente en el capítulo 3 "Variantes de montaje y accesorios".

2 Conexiones y elementos de mando

Alimentación Interruptor para encender y apagar el LUCAS NANO 305 FX.

Indicación de estado La indicación de dos colores señala los estados siguientes: • Verde = Encendido• Rojo = Limit/Mute o Error Si el LED se enciende rojo brevemente, indica el trabajo del limitador con picos de nivel.¡Atención! Si el LED de estado se ilumina fi jo de color rojo durante el funcionamiento, el sistema está sobrecargado. ¡Reduzca el nivel de señal! Si no hay aplicada ninguna señal y el LED de estado se ilumina fi jo de color rojo, existe un error.Nota: Para poner en marcha la unidad de amplifi cador o evitar ruidos de conmutación, el LUCAS NANO 305 FX se silencia durante unos dos segundos en los casos siguientes (LED iluminado rojo):• al encender• al accionar el interruptor SetupSi se enciende fi jo es que existe un error, póngase en contacto con nuest-ro servicio técnico.

Indicación Bluetooth Esta indicación se ilumina permanente de color azul cuando hay conectado en el canal 4/5 un dispositivo Bluetooth para streaming de audio. (véase también el capítulo 3)

Gain/Volume Regulador giratorio para ajustar la potencia de señal de volumen. En la posición "tope izquierdo“, la señal está completamente cerrada, en la posición "tope derecho" se alcanza la potencia de volumen máxima.

Inputs 1, 2 y 3 Tomas de entrada combinadas (XLR/jack) simétricas para conectar un micrófono, un instrumento con salida de alta impedancia (Hi-Z) o una señal de línea. Estos canales están diseñados como canales mono, la señal de entrada respectiva se aplica tanto en la salida derecha como en la izquierda.Los canales 1 y 2 pueden dotarse de una alimentación fantasma, para utilizar micrófonos de condensador o cajas de inyección activas. Para ello, active la alimentación fantasma (véase también

) en la parte posterior del LUCAS NANO 305 FX.

Selector Mic/Instrument/Line Interruptor para adaptar la sensibilidad e impedancia del canal respectivo para el uso con un micrófono, un instrumento o una señal Line. Acoplamiento estéreo de las entradas 2 y 3 Si los selectores de entrada (

) de los canales 2 y 3 están ambos en Line Input, están conectados estereofónicamente. Los reguladores respectivos para Hi-EQ, Lo-EQ, Rev/Aux y Gain/Volume pueden regularse individual-mente. La señal del canal 2 se emite a la izquierda, el canal 3 se emite a la derecha.Este ajuste es ideal para conectar un teclado estéreo u otras señales esté-reo, que pueden dotarse entonces con EQ y Reverb.

Hi (High EQ) Con este regulador giratorio pueden adaptarse acústicamente las altas frecuencias de la señal de entrada. El rango de regulación es de +/–15 dB.

Lo (Low EQ) Con este regulador giratorio pueden adaptarse acústicamente las bajas frecuencias de la señal de entrada. El rango de regulación es de +/–15 dB.

Rev/Aux Send El regulador giratorio Rev/Aux Send determina la proporción que se envía al dispositivo de efectos interno. Si el selector (

) se encuentra en la posición "8 Aux Send", el dispositivo de efectos interno está desconectado y la señal se aplica en la toma Footswitch/Aux Send (

) – para conectar un dispositivo de efectos externo o un sistema de monitor.

Stereo-Input 4/5 Entrada estéreo (2x jack o minijack estéreo de 3,5 mm) para conectar fu-entes de audio de alto nivel. Las tomas de jack conectadas simétricamente (6,35 mm) sirven para conectar una señal de línea estéreo. La señal del ca-nal 4 se emite a la izquierda, el canal 5 se emite a la derecha. Si solo se usa el canal 4 (L/Mono), esta señal se emite en ambas salidas. La entrada de minijack estéreo de 3,5 mm sirve para conectar una fuente sonora como un reproductor de CD/MP3, smartphone, mesa de mezclas de DJ u ordenador.Atención: En cuanto está ocupada la entrada de minijack, se silencian las entradas de jack 6,35 mm.Nota: Las entradas de línea están disponibles también cuando está activado el streaming de audio Bluetooth. De este modo pueden usarse simultáneamente ambas fuentes de señal y regularse el volumen conjun-tamente con el regulador Gain/Volume

Selector Input 4/5 Line Input/Line Input con reducción de graves/streaming de audio BluetoothSelector entre entrada de jack/minijack analógico y streaming de audio Bluetooth digital. En la posición derecha se activa el módulo Bluetooth. En la posición izquierda está activa la entrada Line. En la posición central está activa también la entrada Line, pero experimenta una ligera reducción de graves.Pruebe este ajuste cuando utilice un instrumento con graves potentes como un piano electrónico, un teclado o un sampler de batería electrónica. Reduciendo los graves se debilitan ligeramente las partes de señales de bajas frecuencias, con lo que la señal puede imponerse mejor en la mezcla y puede obtenerse un sonido general equilibrado. La reducción de los graves está ejecutada como fi ltro LowShelf con reducción de -4 dB.Nota: Las entradas de línea también permanecen activas con el strea-ming de audio Bluetooth (sin reducción de graves), de este modo pueden utilizarse simultáneamente ambas fuentes de entrada (véase 10 ).

Interruptor giratorio Rev/Aux Interruptor giratorio para seleccionar los siete efectos digitales incorporados (Pos. 1–7) o controlar un dispositivo de efectos externo (Pos. 8). Puede escogerse entre los preajustes siguientes Pos. Denominación Descripción 1 small A sala pequeña, abundancia de armónicos small B sala corta, con pocas refl exiones medium A sala mediana, densa medium B sala mediana con más refl exión primaria large A sala larga, llena con profundidad large B sala voluminosa con refl exiones primarias pronunciadas slap eco corto con sala discreta, "Slap-back-Echo"

Aux Send silenciamiento interno de efecto Hall, la señal Aux se aplica en la toma "Footswitch/Aux Send" Uso de un dispositivo de efectos externo Gire el interruptor a la posición "8 Aux Send". Conecte ahora la toma de clavija Footswitch/Aux Send (

) con la entrada de su dispositivo de efectos. Para realimentar la señal de efecto (Aux-Return) recomendamos las entradas del canal estéreo 4/5 (

), ya que aquí no pueden producirse retroacoplamientos imprevistos (no hay ningún regulador Rev/Aux).

Master Regule aquí el nivel de salida del LUCAS NANO 305 FX. Obtendrá siempre una modulación óptima del sistema con la regla siguiente: Module los dife-rentes canales con la mayor potencia posible y el Master siempre solo con la potencia necesaria.

Sub Regulador giratorio para ajustar la proporción de graves. Rango de regulaci-ón -∞ hasta +6 dB con 0 dB en la posición central.

Balance Regulador giratorio para ajustar el balance de volumen entre los canales izquierdo y derecho.En el funcionamiento estéreo (Stereo Satellite) o el uso mono (Satellite Array) de un único LUCAS NANO 305 FX, normalmente, el regulador Balance debe permanecer en la posición central.Si se usa un segundo LUCAS NANO como sistema Twin Stereo, el regulador Balance debe girarse completamente a la izquierda o la derecha – dependiendo de qué lado deba recibir el LUCAS NANO correspondiente en el sistema estéreo. (véase también

Selector Mix o CH 4/5 Thru Interruptor para determinar la señal de salida en los conectores hembra de clavija Out (

• Mix: Cuando el selector está en Mix, se emite la suma de todos los canales individuales según la regulación sonora y con los efectos Rev/Aux (e inclusive la señal Link-In (

) de un segundo LUCAS NANO eventualmente conectado) a las dos tomas Out (

). El nivel de la señal Mix depende del Master, mientras que Sub y Balance no tienen ninguna infl uencia.

• CH 4/5 Thru: La señal paralela pasada en bucle de las entradas 4 y 5 (

) para aplicaciones de monitor o como salida DI. En la posición CH 4/5 Thru se transmiten las señales de línea aplicadas en el canal 4/5 directamente (sin amplifi car y sin reducción de graves) a las tomas Out. La captación afecta solo a las tomas de jack simétricas de 6,35 mm (no es posible con minijack y Bluetooth) y es independiente de la posición del selector Input (

) y del regulador Gain/Volume del canal 4/5. El canal 4 se emite a la izquierda, el canal 5 a la derecha. Si se usa solo el canal 4, su señal se emite por ambas salidas.

Out L/R o CH 4/5 Tomas de salida (2 jacks simétricos). Según la posición del selector Mix o CH4/5 Thru (

) se emite a través de estas tomas la señal de sumas (incluido Link In) o solo la señal de entrada pasada en bucle de las tomas de jack de 6,35 mm del canal 4/5. ¡Atención! También cuando el canal 4/5 se utiliza por minijacks o strea-ming de audio Bluetooth, se transmiten las señales aplicadas a las tomas de jack de 6,35 mm a las tomas Out (pero no se reproducen en el sistema LUCAS NANO).

Footswitch o Aux Send Esta toma (clavija asimétrica), según la posición del interruptor giratorio Rev/Aux (

), tiene las funciones siguientes:

• Efecto digital-en la posición 1 a 7: Si se está usando un efecto interno, puede conectarse a la toma un interruptor de pedal de 1 canal habitual a través del que puede silenciarse el efecto, si es necesario, al anunciar. Si se pulsa de nuevo el interruptor de pedal vuelve a activarse el efecto.
• Posición "8 Aux Send": En este caso, la toma suministra una señal Line (Post-Fader) y sirve para excitar un dispositivo de efectos externo o también una caja de monitor activa.
• English • Français• Deutsch • Italiano • EspañolLUCAS NANO 305 FX 1.0

Link In/OutToma de clavija estéreo para conectar el LUCAS NANO 305 FX con otro LUCAS NANO (sistema Twin Stereo). Para ello debe utilizarse, exclusivamente, un cable con clavija estéreo apantallado, como el LUCAS NANO LINK CABLE opcional. Link In/OutStereo Cable

LRLR Balance Balance L R L R Atención: Conecte ambos sistemas sólo en estado desconectado ya que la inserción del cable Link puede producir saltos en el volumen, condicio-nado por el circuito. In Kapitel 4.6 fi nden Sie detaillierte Hinweise zur Konfi guration des Twin Stereo Systems.

Speaker Out to Satellite L/RTomas de salida de altavoz para conectar satélites del LUCAS NANO 305 FX con cables de altavoz con jack. Conecte estas tomas de salida exclusivamente con los satélites del LUCAS NANO 300 Series. Si se conectan otros aparatos, pueden resultar destruidos, como también el LUCAS NANO 305 FX.

Setup Stereo SatelliteSatelliteArray Conmutador para ajustar la confi guración del sistema. Dependiendo de la variante de montaje, el LUCAS NANO 305 FX proporciona una señal especialmente adaptada para el funcionamiento Stereo Satellite o Satellite Array (véase tambén el capítulo 4 Variantes de montaje y accesorios).Funcionamiento Stereo Satellite: Seguidamente se alimentan con el lado izquierdo de la señal estéreo la conexión Easy-Click, la conexión S-CONNECT (ambos en la parte superior del subwoofer) y la salida de altavoz izquierda en la parte trasera del subwoofer. El lado derecho de la señal estéreo se emite siempre a través de la toma Speaker-Out derecha.Funcionamiento Satellite Array: En esta posición, el fi ltrado del sistema se optimiza en los dos satélites conectados entre sí. La señal se emite a través de Easy-Click, S-CONNECT y la salida de altavoz izquierda. La salida de altavoz derecha está inactiva (LED de altavoz derecho iluminado de color naranja).

LED SpeakerEn estos LEDs de dos colores puede leer el estado de la salida Speaker Out respectiva. • Verde = Salida de altavoz activa• Naranja = Salida de altavoz inactivaLa conexión o desconexión de las salidas se produce por medio del interruptor Setup (

Nota: Después de accionar el interruptor Setup se silencian las salidas del LUCAS NANO 305 FX durante dos segundos aprox., los LEDs se iluminan entretanto de color naranja.

Phantom Power CH 1/2 MicInterruptor para activar la alimentación fantasma en las entradas 1 y 2 (para micrófonos de condensador). Compruebe antes de la conmutación activa si sus micrófonos necesitan una tensión de alimentación.

Auto Sleep (interruptor en la caja de transporte) LUCAS NANO 305 FX dispone de una función de ahorro de energía automática que apaga y enciende el interruptor Auto Sleep en la caja de transporte para los satélites (parte trasera). De fábrica, el interruptor se en-cuentra en la posición "on“ (función Auto Sleep activa). Si no hay presente ninguna señal de entrada en el LUCAS NANO 305 FX durante cuatro horas y media aprox., la etapa fi nal se pone en estado de reposo. Para volver al estado de servicio debe accionarse el interruptor Power o desconectarse la alimentación de corriente y conectarse de nuevo. Auto Sleep en "o " desactiva esta función.

Toma de redConecte la toma de conexión con el cable de corriente suministrado en una base de enchufe de red. Por medio de la fuente de alimentación multiuso, su LUCAS NANO 305 FX puede utilizarse en países con tensiones desde 100 hasta 240V.¡ATENCIÓN! Asegúrese de que su LUCAS NANO 305 FX se utiliza, exclusi-vamente, dentro del rango de tensión indicado. La conexión a una tensión de red incorrecta puede destruir los circuitos electrónicos. NANO 305 FX OnOff Setup Phantom Power Ch 1/2 Mic Speaker Out to Satellite

3.1 Establecimiento de la conexión Bluetooth

Ejecute los pasos siguientes para establecer una conexión Bluetooth entre el LUCAS NANO 305 FX y la fuente sonora:1. El LUCAS NANO 305 FX debe estar conectado.2. Active en su fuente sonora la transmisión de datos mediante Bluetooth.3. Ponga el selector de entrada del canal 4/5 en la posición "Bluetooth". 4. Seleccione "LUCAS NANO 305 FX" en la lista de dispositivos Bluetooth mostrados de su fuente sonora.5. Inicie la reproducción de música en su fuente sonora.Si el selector de entrada se pone en "Bluetooth" parpadea la indicación Bluetooth (

) durante 1 min. aprox. lentamente y de este modo indica que el módulo Bluetooth del LUCAS NANO 305 FX está preparado para una conexión. Cuando está establecida la conexión Bluetooth se enciende fi ja la indicación Bluetooth en el LUCAS NANO 305 FX. Los dos dispositivos están conectados exclusivamente y dejan de ser "visibles" para otros dispositivos Bluetooth. Si durante ese tiempo no se establece ninguna conexión Bluetooth, el LED Bluetooth señaliza esto mediante un parpadeo rápido. ¡Nota! Siempre hay conectado solo un dispositivo Bluetooth con el LUCAS NANO 305 FX.

3.2 Conexión con otro dispositivo Bluetooth

Un desplazamiento del selector de entrada de Bluetooth a Line y de nuevo a Bluetooth produce la separación de la conexión activa de Bluetooth entre el LUCAS NANO 305 FX y la fuente sonora, con el fi n de poder conectar otra fuente sonora.El LED Bluetooth parpadea de nuevo lentamente y señaliza que el LUCAS NANO 305 FX está preparado para la conexión a un nuevo dispositivo Bluetooth. Si no se establece ninguna conexión, se fi naliza la disposición para la conexión. El LED Bluetooth señaliza esto mediante el parpadeo rápido.Para volver a establecer conexión debe desplazarse el selector de entrada

) del canal 4/5 de nuevo a Line y después de nuevo a Bluetooth.

3.3 Más información sobre la conexión Bluetooth

En el LUCAS NANO 305 FX se utiliza Bluetooth de la clase 2.1. El alcance que puede obtenerse depende de diferentes factores como la calidad y la potencia de emisión de la fuente sonora y las características del entorno (por ejemplo, paredes como obstáculos en el trayecto de la comunicación por radio). En el caso ideal, existe "contacto visual directo" entre el LUCAS NANO 305 FX y la fuente sonora, lo que permite una reproducción libre de interferencias sin fallos de audio.Encontrará más información sobre Bluetooth en www.bluetooth.org. Alcance Si se supera el radio de la conexión Bluetooth, se interrumpe la conexión y, de este modo, también la reproducción de audio. Cuando la fuente sonora Bluetooth está de nuevo al alcance, se restablece automáticamente la conexión. Calidad de audio Para una reproducción óptima y sin ruido del streaming de audio mediante Bluetooth debe estar ajustado al máximo el nivel de señal saliente en la fuente sonora Bluetooth. La potencia deseada debe regularse a través del regulador Gain/Volume del canal 4/5, que permite un ajuste de precisión sin saltos de nivel.

• English • Français• Deutsch • Italiano • EspañolLUCAS NANO 305 FX 1.0

4 Variantes de montaje y accesorios Puede utilizar el LUCAS NANO 305 FX en diferentes confi guraciones. Logrará la máxima fl exibilidad al utilizar el accesorio opcional de HK Audio – encontrará una lista en el apartado 4.7.

con S-CONNECT POLE LN (véase también la ilustración inferior) No speaker cablesSetup Balance Atornille la barra distanciadora conductora de señales S-CONNECT POLE LN en la brida M33 de la parte superior del subwoofer. Seguidamente, bloquee el grupo de satélites mediante Easy-Click en la S-CONNECT POLE LN. Gra- cias a la guía de señales integrada, esta variante de montaje se suministra sin ningún cable de señales. Compruebe que el interruptor Setup esté ajustado en el centro del modo Satellite-Array y el regulador Balance.

• Accesorio necesario: S-CONNECT POLE LN

junto con una barra distanciadora convencional de 35 mm/M20 y el POLE MOUNT ADAPTER (adaptador de trípode) (véase también la ilustración inferior) Use Speaker Out LSetup Balance Atornille el adaptador reductor (M33 a M20), incluido en el volumen de suministro, en la brida de la parte superior del subwoofer. Seguidamente, atornille la barra distanciadora en el adaptador reductor y enchufe el POLE MOUNT ADAPTER en el extremo superior de la barra distanciadora. Los satélites se acoplan a presión en el alojamiento Easy-Click del POLE MOUNT ADAPTER. Debe tener en cuenta que el POLE MOUNT ADAPTER no sirve para transmi- tir la señal. Utilice un cable de altavoz con conexiones de jack para conectar la toma "Speaker Out L" del subwoofer con el par de satélites. Compruebe que el interruptor Setup esté ajustado en el centro del modo Satellite-Array y el regulador Balance.

• Accesorio necesario: POLE MOUNT ADAPTER Esta variante de montaje puede realizarse con cualquier tubo distanciador convencional de 35mm/M20; además, es necesario también un cable de altavoz con conexiones de jack (mín. 2 x 1.5 mm² de sección transversal y 2 m de longitud).

con STEREO STAND ADD-ON (LUCAS NANO 300 Series) o junto con pies de micrófono habituales con rosca 3/8" (véase también la ilustración inferior) Use L/R Speaker OutsSetup Balance

Atornille ambos satélites del LUCAS NANO 305 FX en la rosca de 3/8" del trípode del STEREO STAND ADD-ON. Conecte ahora las dos Speaker Out del subwoofer por medio de cables de altavoz con los satélites respectivos. Compruebe que el interruptor Setup esté ajustado en el centro del modo Stereo-Satellite y el regulador Balance.

• Accesorio necesario: STEREO STAND ADD-ON 300 Series (2x trípode para caja de altura regulable, 2x cables de altavoz, 1x bolsa) Debe tener en cuenta que esta variante de montaje puede transformarse también con pies de micrófono habituales si cuentan con una rosca de 3/8".

con pies de altavoces habituales y con POLE MOUNT ADAPTER(véase también la ilustración inferior)Use L/R Speaker OutsSetup Balance Acople el POLE MOUNT ADAPTER en las barras distanciadoras (35 mm de diámetro). Mediante Easy-Click se conectan ahora los satélites con el POLE MOUNT ADAPTER. Debe tener en cuenta que el POLE MOUNT ADAPTER en este caso no sirve para transmitir señales – Debe conectar las dos "Speaker Out" del subwoofer con dos cables de altavoz con los dos satélites. Compru-ebe que el interruptor Setup esté ajustado en el centro del modo Stereo-Satellite y el regulador Balance.• Accesorio necesario: 2x POLE MOUNT ADAPTER

con S-CONNECT POLE LN junto con los trípodes de micrófono convencionales con rosca de 3/8" o junto con trípodes de micrófono convencionales y con POLE MOUNT ADAPTER Use Speaker Out RSetup Balance(L) RAtornille la barra distanciadora conductora de señales S-CONNECT POLE LN en la brida M33 de la parte superior del subwoofer. Seguidamente, bloquee los satélites mediante Easy-Click en el S-CONNECT POLE LN, ahora se transmite aquí el canal izquierdo de la imagen estéreo. Acople el POLE MOUNT ADAPTER en la barra distanciadora (diámetro 35 mm). Mediante Easy-Click se conecta ahora el otro satélite con el POLE MOUNT ADAPTER. Debe tenerse en cuenta que el POLE MOUNT ADAPTER no sirve en este caso para la transmisión de señales – Debe conectar "Speaker Out R" del subwoofer con el otro satélite por medio de un cable de altavoz. Compruebe que el interruptor Setup esté ajustado en el centro del modo Stereo-Satelli-te y el regulador Balance. Esta variante de montaje puede transformarse también con un trípode de micrófono convencional, si cuenta con una rosca 3/8", entonces no es necesario el POLE MOUNT ADAPTER.• Accesorio necesario:: 1x S-CONNECT POLE LN, 1x POLE MOUNT ADAPTER

4.6 Twin Stereo System

con S-CONNECT POLE LN + LUCAS NANO LINK CABLE (véase también la ilustración inferior)For usage without S-CONNECT POLE LN, use the Speaker Out L on both systems Link In/Out

Use Stereo Cable!Setup BalanceSetup BalanceEl sistema Twin Stereo puede componerse con dos LUCAS NANO. Debe montar los sistemas LUCAS NANO como se describe en 3.2, primero como sistemas Mono. La conexión de los dos LUCAS NANO a un sistema Twin Stereo se realiza por medio de las tomas Link In/Out (

) de los dos subwoofer. Para ello necesitará el LUCAS NANO LINK CABLE o un cable con clavija estéreo de 6,3 mm apantallado habitual. Importante: Los reguladores Balance deben girarse en esta aplicación en un sistema a la izquierda y en el otro a la derecha. En el Twin Stereo System se suma el número de canales de todo el sistema. El regulador Volume/Master de cada LUCAS NANO controla la potencia de volumen total de los canales en este dispositivo para la reproducción en el sistema Twin-Stereo. Verifi que que los interruptores Setup de ambos sistemas estén en el modo Satellite-Array. . • Accesorio necesario: 2x S-CONNECT POLE LN / 1x LUCAS NANO LINK CABLE

4.7 Accesorio para LUCAS NANO 300 Series

1. S-CONNECT POLE LN

Contenido: 1x barra distanciadora conductora de señales incluido adaptador de trípode, altura regulable flexible de 83 a 137 cm, 1x bolsa

2. STEREO STAND ADD-ON (LUCAS NANO 300 SERIES)

Contenido: 2x trípode para caja de tres patas y altura regulable (76 hasta 170 cm), 2x cables de altavoz, 1x bolsa

3. LUCAS NANO POLE MOUNT ADAPTER

Contenido: 2x adaptador de trípode para barras distanciadoras con diámetro de 35 mm

4. LUCAS NANO LINK CABLE

Contenido: 1x cable estéreo con clavija para conectar dos LUCAS NANO

5. ROLLER BAG (LUCAS NANO 300 SERIES)

Contenido: 1x carro de transporte acolchado para la serie LUCAS NANO 300

6. ADD-ON PACKAGE TWO (DESK / WALL MOUNT)

Contenido: 2x soporte de pared/trípode de mesa, 2x cable con conector de clavija acodado

7. LUCAS NANO DRUM RACK ADAPTER

Contenido: 2x barra de sujeción con rosca de 3/8", longitud 25 cm, diámetro 18 mm, para montaren bornes de bastidor 5 Orientación de los satélites

5.1 Orientación vertical

El ángulo de emisión vertical de un satélite LUCAS NANO 300 Series individual en el modo Stereo-Satellite es de +20° x -20°. Si utiliza los dos satélites como un grupo de satélites, el ángulo de emisión vertical cambia a un total de 30°. -15° +15° -20° +20° Single SatelliteSatelliteArray Para lograr una imagen sonora equilibrada del LUCAS NANO 305 FX oriente siempre los satélites a la altura de los oídos del público.

5.2 Alineación horizontal

El ángulo de emisión horizontal de las partes superiores es de 60° aprox.; atornille las partes superiores según el tamaño del local y el modo usado (mono o estéreo). Stereo MonoLUCAS NANO 305 FX 1.0

6 Datos técnicos Sistema LUCAS NANO 305 FX Potencia total* 230 W (160 W + 2x 35 W) Clase D Respuesta de frecuencia –10 dB 44 Hz – 20 kHz Circuitos protectores activos MultiBand-Limiter, Subsonic-Filter, Thermo- Protection, Overload-Protection Características especiales Mesa de mezclas de 5 canales, EQ de 2bandas de los canales 1-3, 7 efectos Hall, streaming de audio Bluetooth Carcasa Polipropileno con tratamiento superfi cial Accesorios opcionales S-Connect Pole LN (barra distanciadora conductora de señales), Stereo Stand Add- on 300 Series, Roller Bag 300 Series (carro de transporte acolchado), Add-on Package Two (Desk/Wall Mount,soporte de pared), Link-Cable, Drum Rack Adapter Peso 10,3 kg / 22,7 lbs. LUCAS NANO 305 FX Subwoofer Máx SPL pico** 118 dB Respuesta de frecuencia –10 dB 43 Hz - 190 Hz Entradas 3x tomas combinadas jack/XLR, 2x jack/ minijack estéreo, Bluetooth In, Link In (para modo Twin-Stereo) Salidas Speaker Out, Easy-Click, Thru, Link Out (para modo Twin Stereo) Altavoz de graves 8" Brida para soporte en altura M33 para S-Connect Pole LN (conductora de señales), adaptador reductor (M33 a M20) incluido en el volumen de suministro Dimensiones (AxAxP) 30 x 39 x 42 cm Peso 8,3 kg / 18,3 lbs. LUCAS NANO 300 Series Satellite Máx SPL pico** 120 dB (Satellite Array) Respuesta de frecuencia –10 dB 190 Hz – 20 kHz Altavoz de medios 3,5" Característica de motor 60° x 40° (Single Satellite) 60° x 30° (Satellite Array) Entradas Speaker In, Easy-Click Brida para soporte en altura Rosca de 3/8" Dimensiones (AxAxP) 13 x 13 x 11,5 cm Peso 1 kg / 2,2 lbs.

• medido según EIA ** @10% THD, Halfspace Datos técnicos generales Corriente de pico 1,1 A / 100-240 V AC Corriente de conexión 46 A con 120 V y 230 V La marca y los logotipos Bluetooth son propiedad de Bluetooth SIG, Inc. Stamer Musikanlagen GmbH utiliza estas marcas bajo licencia.
