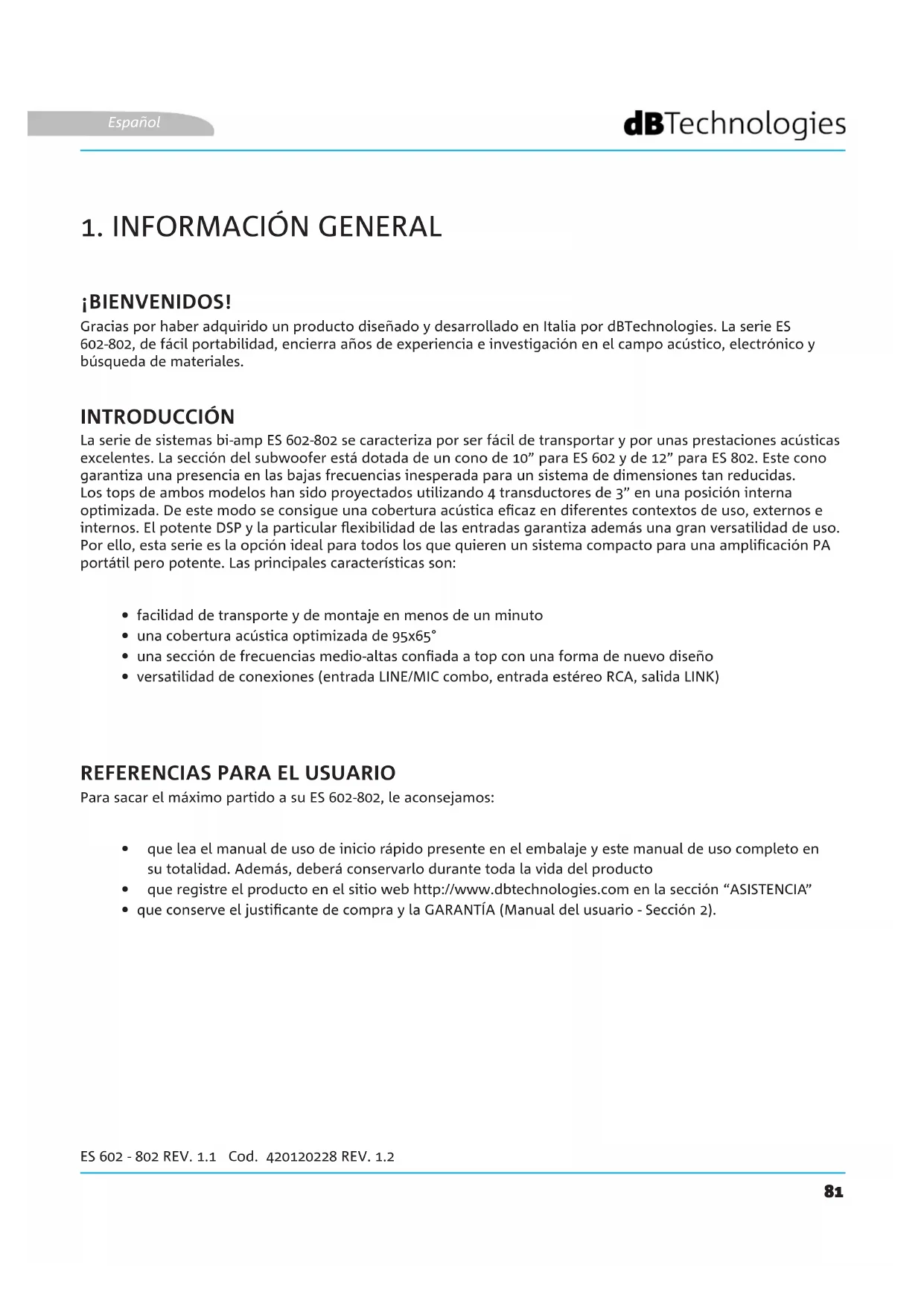

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

REFERENCIAS PARA EL USUARIO

Gracias por haber adquirido un producto diseñado y desarrollado en Italia por dBTechnologies. La serie ES 602-802, de fácil portabilidad, encierra años de experiencia e investigación en el campo acústico, electrónico y búsqueda de materiales. La serie de sistemas bi-amp ES 602-802 se caracteriza por ser fácil de transportar y por unas prestaciones acústicas excelentes. La sección del subwoofer está dotada de un cono de 10” para ES 602 y de 12” para ES 802. Este cono garantiza una presencia en las bajas frecuencias inesperada para un sistema de dimensiones tan reducidas. Los tops de ambos modelos han sido proyectados utilizando 4 transductores de 3” en una posición interna optimizada. De este modo se consigue una cobertura acústica ecaz en diferentes contextos de uso, externos e internos. El potente DSP y la particular exibilidad de las entradas garantiza además una gran versatilidad de uso. Por ello, esta serie es la opción ideal para todos los que quieren un sistema compacto para una amplicación PA portátil pero potente. Las principales características son: Para sacar el máximo partido a su ES 602-802, le aconsejamos:

• facilidad de transporte y de montaje en menos de un minuto

• una cobertura acústica optimizada de 95x65°

• una sección de frecuencias medio-altas conada a top con una forma de nuevo diseño

• versatilidad de conexiones (entrada LINE/MIC combo, entrada estéreo RCA, salida LINK)

• que lea el manual de uso de inicio rápido presente en el embalaje y este manual de uso completo en su totalidad. Además, deberá conservarlo durante toda la vida del producto

• que registre el producto en el sitio web http://www.dbtechnologies.com en la sección “ASISTENCIA”

• que conserve el justicante de compra y la GARANTÍA (Manual del usuario - Sección 2). Español82 ES 602 - 802 Cod. 420120228 REV. 1.2 CARACTERÍSTICAS MECÁNICAS Y ACÚSTICAS DIMENSIONES

Los sistemas ES 602 y ES 802 se presentan compactos, por ello son fáciles de desmontar para el transporte. El elemento más pesado y voluminoso es la sección subwoofer: 14,2 kg para el ES 602 y 16,4 kg para el ES 802. Para montar el satélite (ES 602) o los 2 satélites (ES 802), el paquete incluye 2 barras de 25 mm con roscado M20, una de ellas telescópica, para regular a alturas preconguradas, hasta una altura máxima total aproximada de 208 cm (81,89 in) para el ES 602 y de 245 cm (96,46 in) para el ES 802. Los sistemas ES 602 y ES 802 se caracterizan por una cobertura acústica horizontal de 95° y vertical de 65°. En el caso del ES 802, la cobertura total, gracias a la proyección cuidada de los 2 módulos ES TOP A y ES TOP B superpuestos, es la misma una vez que se ha montado uno sobre otro. ACCESORIOS Para el transporte y la protección del sistema se han previsto:

• carcasa protectora para el subwoofer (TC-ES10 para ES 602, TC-ES12 para ES 802)

• mochila de protección para los satélites (TC-ESTOP)

• carro de transporte DT-50 Español83 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y DE CONTROL El amplicador digital de última generación DIGIPRO G3, en clase D, es el corazón de los sistemas ES 602-802, y es capaz, respectivamente, de ofrecer una potencia sonora de 800 W (Power Amp - Peak) para ES 602, y una potencia sonora de 1200 W (Power Amp - Peak) para ES 802. Gracias a una sección de alimentación switching con una función de auto-range especialmente eciente, el sistema es silencioso, por lo que no requiere un aparato de refrigeración activa. El control del sistema se confía a un potente DSP que permite congurar diferentes ajustes predenidos, según las exigencias de instalación y de uso. ¡ATENCIÓN!

• Proteger el módulo de la humedad

• No intente abrir el amplicar de ninguna manera

• En caso de fallo de funcionamiento, cortar de inmediato la alimentación, desconectando el módulo de la red, y ponerse en contacto con un reparador autorizado El panel del DIGIPRO G3 se caracteriza por:

• SECCIÓN DE INPUT Y DE CONTROL

• SECCIÓN DE ALIMENTACIÓN Y CONEXIÓN DEL SATÉLITE

SECCIÓN DE INPUT Y DE

CONEXIÓN DEL SATÉLITE

Permite transmitir la señal saliente a otro sistema de difusión ES o a otro difusor activo.

4. VOLUMEN MASTER CONTROL

Permite regular el volumen global del sistema.

5. DSP PRESET ROTARY

Permite seleccionar, mediante un control rotativo, el ajuste predenido más adecuado para las entradas y el ambiente de instalación.

Permite regular el volumen de la entrada auxiliar. ¡ATENCIÓN! ¡ATENCIÓN! ¡ATENCIÓN!

• Utilizar únicamente cables dotados de conectores originales Neutrik® de alta calidad.

• No utilice el difusor durante un largo periodo con el led de limitador encendido o intermitente, que indica un funcionamiento en condiciones de estrés excesivo

• Utilizar únicamente cables con conectores originales Neutrik® de alta calidad. El uso con conectores diferentes o de baja calidad podría poner en peligro el funcionamiento del difusor.

La entrada combo “CH1” permite la entrada tanto de una conexión desde MIXER/LINE, como una conexión microfónica. SECCIÓN DE INPUT Y DE CONTROL

3. LED DE LIMITADOR Y LED DE ON-SIGNAL

El led de limitador indica, cuando está encendido, la intervención del circuito de protección interno, que protege el amplicador de la distorsión y los transductores de las sobrecargas. El led de on-signal indica la presencia de la señal de audio entrante. Español85 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

8. SELECTOR LINE/MIC

Permite seleccionar si la entrada es una señal de línea o se procede de un micrófono.

9. INTERRUPTOR DE ALIMENTACIÓN

Interruptor ON (I) OFF (0) de alimentación del sistema

10. ENTRADA DE ALIMENTACIÓN

Entrada para el conector del cable de alimentación incluido.

11. OUTPUT DE CONEXIÓN AL SATÉLITE

Salida para la conexión al satélite ES-TOP A mediante cable equilibrado SPEAKON.

SECCIÓN DE ALIMENTACIÓN Y CONEXIÓN DEL SATÉLITE ¡ATENCIÓN!

• El difusor incluye un fusible ya montado para operar en el intervalo 220-240V. Si es necesario operar en el intervalo de tensión 100-120 V:

1. Desenchufar todas las conexiones,

incluida la alimentación

2. Esperar 5 minutos

3. Sustituir el fusible con el

suministrado en el embalaje para el intervalo 100-120 V

7. ENTRADA ESTÉREO TIPO RCA

Entrada estéreo que permite conectar un dispositivo como un reproductor CD o MP3 u otros externos, de forma adicional o como alternativa a la entrada principal CANAL “CH1” (1). Español86 ES 602 - 802 Cod. 420120228 REV. 1.2

Comprobar, abriendo el contenido del embalaje, que el contenido del embalaje del sistema ES 602- ES 802 está completo. El embalaje contiene:

1. cable de alimentación

• 602: 1 unidad subwoofer ES-SUB 602 + 1 satélite ES-TOP A

• 802: 1 unidad subwoofer ES-SUB 802 + 1 satélite ES-TOP A + 1 satélite ES-TOP B

3. 2 barras de 25 mm de diámetro con roscado M20, una de ellas telescópica con clavija de regulación de

la altura y volante de bloqueodémarrage rapide et documentation relative à la garantie et à la sécurité

4. manual de inicio rápido y documentación relativa a la garantía y a la seguridad

5. fusible para el funcionamiento en el intervalo de tensión 100-120V

• El difusor incluye un fusible ya montado para operar en el intervalo 220-240V. Si es necesario operar en el intervalo de tensión 100-120 V:1. Desenchufar todas las conexiones, incluida la alimentación 2. Esperar 5 minutos3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V4. Usar únicamente el cable incluido Español87 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 INSTALACIÓN MONTAJE DEL SATÉLITE (ES 602) O DE LOS SATÉLITES (ES 802) EN EL SUBWOOFER

1. Enroscar la barra inferior de 25 mm en el

correspondiente oricio presente en el lado superior del subwoofer, tal como se ilustra.

2. Enroscar la barra telescópica sobre esta.

3. Regular la altura de la barra, primero

aojando el volante y luego insertando la clavija en el oricio de la barra telescópica a la altura deseada. Luego apretar nuevamente el volante.

1. Insertar el difusor ES-TOP A en la barra utilizando el

oricio ubicado en la parte inferior.

1. Girar el ES-TOP B y colocarlo sobre el ES-TOP A,

tal como se ilustra.

2. Luego insertar el ES-TOP B en la guía del ES-TOP

A haciendo que los contactos se adhieran

3. Completar el montaje de los 2 difusores con un

pequeño movimiento hacia fuera, tal como se indica en la gura, hasta oír un clic de bloqueo.

4. Ahora insertar el difusor así obtenido por el

lado ES-TOP A utilizando el oricio ubicado en la parte inferior. ES 602 y 802: ES 602: ES 802: ES-TOP A ES-TOP A ES-TOP B girado 180° Español88 ES 602 - 802 Cod. 420120228 REV. 1.2

CONEXIÓN DE LAS ENTRADAS

• Comprobar que el ES-TOP A esté bien jado, pero no forzar nunca con un movimiento rotatorio la instalación para no dañar el sistema de acoplamiento.• No transportar los difusores ES-TOP A y ES-TOP B montados entre sí, desmontarlos con motivo de cada transporte para evitar dañar los acoplamientos• Solo para el ES 802, comprobar que se monta sobre la barra el ES-TOP A como se muestra en la ilustración, y no el ES-TOP B, puesto que es necesario conectar el cable del subwoofer a este satélite especíco

MIXER / LINE MICROPHONE

ES-TOP A AUX IN AUX IN Español89 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 CONEXIÓN DE LA ALIMENTACIÓN Y DEL SATÉLITE (ES 602) / SATÉLITES (ES 802) ¡ATENCIÓN!

• Utilizar únicamente cables dotados de conectores Neutrik®. Sustituir los cables, si están dañados, para evitar fallos de funcionamiento y un sonido de baja calidad POWER SUPPLY ES-TOP A ES-TOP A ES-TOP A Español90 ES 602 - 802 Cod. 420120228 REV. 1.2 Para instalar correctamente el difusor ES 602 / ES 802:

• Conectar a la entrada principal (1) con un cable dotado de conector XLR (equilibrado) o de tipo TRS (desequilibrado). Para hacerse una idea de los cables más comunes existentes para las conexiones de audio, consultar la tabla siguiente. Elegir, en función de la fuente (línea/mixer o microfónica), la conguración del selector correspondiente (8). Poner al mínimo el volumen MASTER CONTROL (4).

• Conectar, en su caso, la entrada estéreo secundaria con cables de tipo RCA, regulando al mínimo el AUX VOLUME (6). Luego será posible mezclar la señal de esta entrada auxiliar con la señal de la entrada principal, mediante los volúmenes correspondientes. Recordar que el volumen MASTER CONTROL (4) controla en cualquier caso el volumen global de salida del sistema.

• Regular momentáneamente la posición de DSP PRESET (5) en FLAT.

• Conectar mediante el cable SPEAKON incluido la salida del subwoofer TOP OUTPUT MONO (11) a la entrada de ES-TOP A, ya se trate de una instalación a un satélite (ES 602), como a dos (ES 802).

• Insertar el conexión de alimentación en la entrada correspondiente (10), y luego desplazar el selector POWER a la posición “I”.

• El led de pico PEAK (3) se enciende momentáneamente y luego se apaga

• Subir progresivamente los volúmenes de master (4) y, en su caso, auxiliar (6)

• Comprobar que el led ON-SIGNAL (3) parpadea, constatando así la presencia de señal de audio entrante

• Utilizar la posición de DSP PRESET (5) que mejor se adapta al contexto de uso.

Español91 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 Es posible transmitir la señal de audio utilizando una conexión con cable equilibrado XLR a una segunda unidad, y en cascada a una tercera, y así sucesivamente. Para transmitir la señal de audio, realizar la conexión conectando la salida LINK (2) del primer ES 602 o ES 802 a la entrada (1) de un segundo dispositivo. Efectuar la conexión con el sistema posterior a través del selector (8) correspondiente en la posición LINE. Los volúmenes de los sistemas así conectados serán independientes. CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la señal de audio) LINK Español92 ES 602 - 802 Cod. 420120228 REV. 1.2

El potente DSP de los sistemas ES602-802 presenta 8 conguraciones que permiten ecualizar digitalmente la señal de audio según diferentes contextos precongurados y diferentes exigencias de uso. Para seleccionar el programa correspondiente, basta con utilizar un pequeño destornillador y girar la rueda en el número de programa deseado:

1. FLAT: la conguración no realiza ninguna ecualización conduciendo directamente la señal de entrada a

la salida de modo transparente

2. BASS BOOST: enfatiza las bajas frecuencias

3. BASS REDUCTION: reduce las bajas frecuencias y se adapta especialmente a ambientes con

reverberación a n de mejorar la inteligibilidad.

4. PLAYBACK: realiza una ecualización especialmente indicada para la reproducción musical de pistas

procedentes de dispositivos como CDs, reproductores de MP3 u otros sistemas portátiles.

5. CLUB: la conguración ayuda a ecualizar las frecuencias a n de mejorar la escucha en pequeños

contextos interiores

6. VOCAL: ecualización que enfatiza el intervalo de frecuencias de la voz, especialmente adaptada cuando

se haya conectado a la entrada (1) un micrófono, y el correspondiente selector (8) se haya congurado en MIC o para la reproducción de habla.

7. MONITOR: esta función es ideal para utilizar el Sistema ES 602-802 con función de monitor personal.

8. ANTIFEEDBACK: conguración que utiliza un ltro notch para reducir al mínimo el riesgo de retorno, en

concreto en el uso de un micrófono cardioide o hipercardioide. Español93 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

4. DETECCIÓN DE AVERÍAS

1. Comprobar la correcta presencia de la alimentación antes del sistema

2. Comprobar que el cable de alimentación esté correctamente enchufado

3. Comprobar que el selector ON/OFF esté posicionado en el símbolo “I”.

1. Comprobar que las conexiones en la entrada de la señal de audio principal y, en su caso, de la auxiliar

2. Comprobar que los cables utilizados no están dañados

3. Comprobar que el mixer o la fuente de audio esté encendido y muestra claramente la presencia de

señal a la salida del difusor.

4. Comprobar que el nivel del volumen de audio principal y, en su caso, el del volumen auxiliar estén a un

1. Regular primero el volumen de la fuente, luego situar el volumen de entrada del sistema ES-602 o ES-

802 a un valor adecuado

2. Comprobar que los cables utilizados no están dañados. En caso de que lo estén, sustituirlos (un cable

dañado puede provocar una pérdida o una alteración de la señal)

1. Apagar el sistema y desenchufar la conexión de audio que une el subwoofer y los satélites

2. Comprobar la integridad del cable de audio utilizado para la conexión

3. Desmontar y montar correctamente los 2 satélites ES-TOP A y ES-TOP B comprobando que no haya

juegos mecánicos en el montaje.

4. Conectar de nuevo correctamente la salida del subwoofer “TOP OUTPUT MONO A” a la entrada del

5. Encender el sistema y subir progresivamente el volumen de entrada y, en su caso, el auxiliar.

El difusor no se enciende: El difusor se enciende pero no emite ningún sonido: El difusor emite un sonido distorsionado: Los 2 satélites del sistema ES-802 (ES-TOP A + ES-TOP B) no suenan: Español94 ES 602 - 802 Cod. 420120228 REV. 1.2

AMPLIFICADOR Tipología Sistema activo de 2 vías compuesto por un top full range y por un subwoofer Respuesta en frecuencia [-10dB]: 44 - 15000 Hz Máx. SPL: 118 dB MF-HF: 4x3” Tipo MF – HF: Neodimio Frecuencia de crossover: 210 Hz Directividad (HxV): 95°x65° LF: 10” Tipología: Digipro® G3 Clase de amplicación: Clase D Potencia de amplicación (Power Amp - Peak): 800 W Alimentación: SMPS con PSU Auto-range Conector de alimentación Conector VDE Técnica de refrigeración Convección Controles 1 rueda para los ajustes predenidos, 1 led de supervisión de la señal de entrada de audio Corriente de irrupción: 19,2 A Español95 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 PROCESADOR ENTRADAS DIMENSIONES Controlador interno: DSP 24 bit/48 kHz Ajustes del sistema: Ajustes predenidos seleccionables Limitador: Dual active, Peak, RMS, Térmico Entradas: 1x Combo (XLR/Jack) equilibrado/desequilibrado + 1 entrada estéreo RCA Salidas: 1x XLR link OUT equilibrado Caja del subwoofer: Contrachapado de 15 mm de grosor Caja del satélite: Polipropileno PP Asas 2, laterales (en el subwoofer) Montaje en barra: 2 barras de 25 mm de diámetro con roscado M20 incluidos, una de ellas telescópica Ancho del satélite: 95 mm (3.74 inch.) Altura del satélite: 360 mm (13.98 inch.) Profundidad del satélite: 430 mm (16.9 inch.) Ancho del subwoofer: 300 mm (13.8 inch.) Altura del subwoofer: 400 mm (15.7 inch.) Profundidad del subwoofer: 430 mm (16.9 inch.) Peso del satélite: 1,9 kg (4,19 lbs.) Peso de subwoofer: 14,2 kg (31,48 lbs) Español96 ES 602 - 802 Cod. 420120228 REV. 1.2

AMPLIFICADOR Tipología Sistema activo de 2 vías compuesto por dos top full range y por un subwoofer Respuesta en frecuencia [-10dB]: 37 - 15000 Hz Máx. SPL: 124 dB MF-HF: 8x3” Tipo MF – HF: Neodimio Frecuencia de crossover: 206 Hz Directividad (HxV): 95°x65° LF: 12” Tipología: Digipro® G3 Clase de amplicación: Clase D Potencia de amplicación (Power Amp - Peak): 1200 W Alimentación: SMPS con PSU Auto-range Conector de alimentación Conector VDE Técnica de refrigeración Convección Controles 1 rueda para los ajustes predenidos, 1 led de supervisión de la señal de entrada de audio Corriente de irrupción: 20,26 A Español97 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 PROCESADOR ENTRADAS DIMENSIONES Controlador interno: DSP 24 bit/48 kHz Ajustes del sistema: Ajustes predenidos seleccionables Limitador: Dual active, Peak, RMS, Térmico Entradas: 1x Combo (XLR/Jack) equilibrado/desequilibrado + 1 entrada estéreo RCA Salidas: 1x XLR link OUT equilibrado Caja del subwoofer: Contrachapado de 15 mm de grosor Caja del satélite: Polipropileno PP Asas 2, laterales (en el subwoofer) Montaje en barra: 2 barras de 25 mm de diámetro con roscado M20 incluidos, una de ellas telescópica Ancho del satélite: 95 mm (3.74 inch.) Altura del satélite: 360 mm (13.98 inch.) Profundidad del satélite: 430 mm (16.9 inch.) Ancho del subwoofer: 300 mm (13.8 inch.) Altura del subwoofer: 400 mm (15.7 inch.) Profundidad del subwoofer: 430 mm (16.9 inch.) Peso del satélite: 1,9 kg (4,19 lbs.) Peso de subwoofer: 16,4 kg (36,16 lbs) Español98 ES 602 - 802 Cod. 420120228 REV. 1.2 Las características, las especicaciones y la apariencia de los producen pueden sufrir cambios sin preaviso. dBTechnologies se reserva el derecho a realizar cambios o mejoras en el diseño o fabricación sin asumir obligación alguna de cambiar o mejorar productos fabricados anteriormente. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Español
