Caractéristiques	Détails
Type de haut-parleur	Actif
Puissance RMS	600 W
Réponse en fréquence	50 Hz - 20 kHz
Impédance	8 Ohms
Connectivité	XLR, Jack 6.35 mm
Dimensions	450 x 350 x 600 mm
Poids	20 kg
Utilisation recommandée	Concerts, événements en plein air, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles de qualité
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - ES 602 DB Technologies

Comment connecter mon DB Technologies ES 602 à une source audio ?

Utilisez un câble XLR ou jack 6,35 mm pour relier la sortie de votre source audio à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est éteint lors de la connexion.

Que faire si le son est distordu ?

Vérifiez le niveau de volume de votre source audio et celui du haut-parleur. Réduisez-les si nécessaire. Assurez-vous également que le câble de connexion est en bon état.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est correctement branché à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster les réglages de son sur le DB Technologies ES 602 ?

Utilisez les commandes de tonalité (basse, médium, aigu) situées sur le panneau arrière pour ajuster le son selon vos préférences. Faites des tests avec différents réglages pour trouver le meilleur son.

Est-ce que le DB Technologies ES 602 est compatible avec des systèmes sans fil ?

Le DB Technologies ES 602 n'a pas de connectivité sans fil intégrée. Vous devrez utiliser un émetteur-récepteur sans fil externe compatible pour le connecter sans fil.

Comment transporter le DB Technologies ES 602 en toute sécurité ?

Utilisez une housse de protection adaptée lors du transport. Évitez les chocs violents et les conditions extrêmes pour préserver les composants internes.

Peut-on utiliser plusieurs DB Technologies ES 602 en même temps ?

Oui, vous pouvez utiliser plusieurs haut-parleurs DB Technologies ES 602 ensemble. Assurez-vous de les connecter correctement en série ou en parallèle selon vos besoins.

Comment nettoyer mon DB Technologies ES 602 ?

Éteignez le haut-parleur et débranchez-le. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le DB Technologies ES 602 ?

Vous pouvez contacter le service client de DB Technologies ou consulter des revendeurs agréés pour obtenir des pièces de rechange.

Quelle est la garantie du DB Technologies ES 602 ?

Le DB Technologies ES 602 est généralement livré avec une garantie de 2 ans. Vérifiez votre reçu ou le site Web du fabricant pour les détails spécifiques.

MODE D'EMPLOI ES 602 DB Technologies

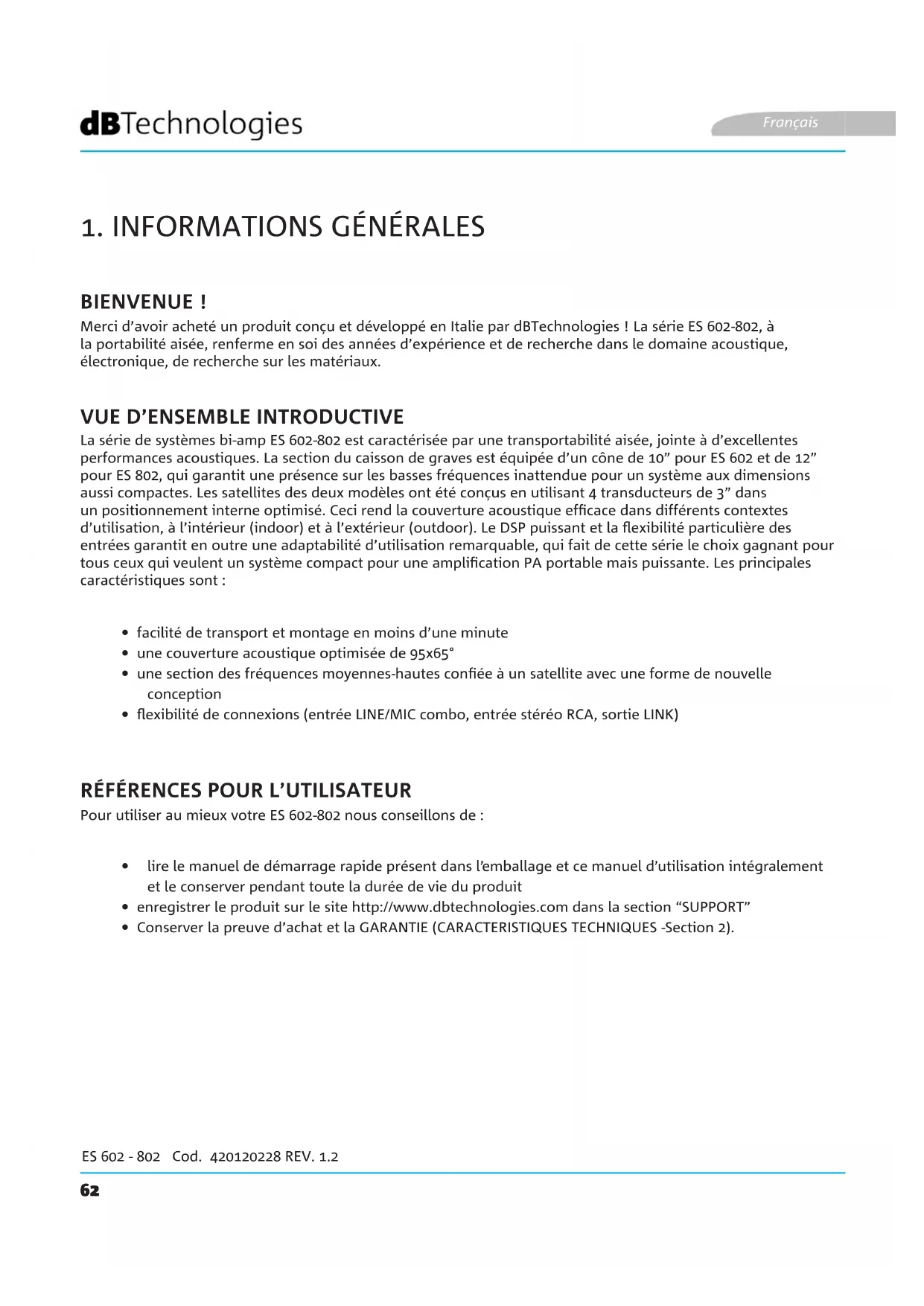

Merci d’avoir acheté un produit conçu et développé en Italie par dBTechnologies ! La série ES 602-802, à la portabilité aisée, renferme en soi des années d’expérience et de recherche dans le domaine acoustique, électronique, de recherche sur les matériaux. La série de systèmes bi-amp ES 602-802 est caractérisée par une transportabilité aisée, jointe à d’excellentes performances acoustiques. La section du caisson de graves est équipée d’un cône de 10” pour ES 602 et de 12” pour ES 802, qui garantit une présence sur les basses fréquences inattendue pour un système aux dimensions aussi compactes. Les satellites des deux modèles ont été conçus en utilisant 4 transducteurs de 3” dans un positionnement interne optimisé. Ceci rend la couverture acoustique efcace dans différents contextes d’utilisation, à l’intérieur (indoor) et à l’extérieur (outdoor). Le DSP puissant et la exibilité particulière des entrées garantit en outre une adaptabilité d’utilisation remarquable, qui fait de cette série le choix gagnant pour tous ceux qui veulent un système compact pour une amplication PA portable mais puissante. Les principales caractéristiques sont : Pour utiliser au mieux votre ES 602-802 nous conseillons de :

• facilité de transport et montage en moins d’une minute

• une couverture acoustique optimisée de 95x65°

• une section des fréquences moyennes-hautes conée à un satellite avec une forme de nouvelle conception

• exibilité de connexions (entrée LINE/MIC combo, entrée stéréo RCA, sortie LINK)

• lire le manuel de démarrage rapide présent dans l’emballage et ce manuel d’utilisation intégralement et le conserver pendant toute la durée de vie du produit

• enregistrer le produit sur le site http://www.dbtechnologies.com dans la section “SUPPORT”

DIMENSIONS COUVERTURE ACOUSTIQUE Les systèmes ES 602 et ES 802 sont compacts ; ils sont facilement démontables pour le transport et le poids principal est celui de la section caisson de graves : 14,2 kg pour ES 602, 16,4 kg pour ES 802. 2 barres de support de 25 mm avec letage M20, dont une télescopique, pour le réglage à des hauteurs préréglées, jusqu’à une hauteur maximale totale d’environ 208 cm (81,89 in) pour l’ES 602 et d’environ 245 cm (96,46 in) pour l’ES 802 sont fournies dans l’emballage pour le montage du satellite (ES 602) ou des 2 satellites (ES 802) Les systèmes ES 602 et ES 802 sont caractérisés par une couverture acoustique horizontale de 95° et verticale de 65°. Pour l’ES 802, la couverture totale, grâce à la conception soignée des 2 modules ES-TOP A et ES-TOP B superposés, est la même une fois qu’ils ont été montés l’un sur l’autre ACCESSOIRES Pour le transport et la protection du système, sont prévus :

• étui protecteur pour le caisson de graves (TC-ES10 pour ES 602, TC-ES12 pour ES 802)

• sac-étui protecteur pour les satellites (TC-ESTOP)

• chariot de transport DT-50 Français64 ES 602 - 802 Cod. 420120228 REV. 1.2 CARACTÉRISTIQUES DE LA SECTION D’AMPLIFICATION ET DE CONTRÔLE L’amplicateur numérique de dernière génération DIGIPRO G3, en classe D, est le cœur des systèmes ES 602-802, et il est capable, respectivement, d’une puissance acoustique de 800 W (Power Amp - Peak) pour ES 602, et d’une puissance acoustique de 1200 W (Power Amp - Peak) pour ES 802. Grâce à une section d’alimentation switching avec fonction d’auto-range particulièrement efcace, le système est silencieux, et ne nécessite pas d’un appareil de refroidissement actif. Le contrôle du système est coné à un DSP puissant qui permet de congurer divers préréglages, selon les exigences d’installation et utilisation. ATTENTION !

• Protéger le module de l’humidité

• Ne tenter en aucune façon d’ouvrir l’amplicateur

• En cas de dysfonctionnement, couper immédiatement l’alimentation, en débranchant le module du réseau, et contacter un réparateur agréé Le panneau du DIGIPRO G3 est caractérisé par :

Permet de relancer le signal de sortie à un autre système de diffusion ES ou à un autre diffuseur actif.

4. VOLUME MASTER CONTROL

Permet de régler le volume global du système.

5. DSP PRESET ROTARY

Permet de sélectionner par une commande rotary le préréglage le plus opportun pour les entrées et l’environnement d’installation.

Permet de régler le volume de l’entrée auxiliaire. ATTENTION ! ATTENTION ! ATTENTION !

• Utiliser seulement des câbles dotés de connecteurs originaux Neutrik® de haute qualité.

• Ne pas utiliser le diffuseur pendant une durée prolongée lorsque le led du limiteur est allumé ou clignotant, indiquant un fonctionnement dans des conditions de contrainte excessive

• Ne pas utiliser le diffuseur pendant une durée prolongée lorsque le led du limiteur est allumé ou clignotant, indiquant un fonctionnement dans des conditions de contrainte excessive

L’entrée combo “CH1” permet l’entrée soit d’une connexion depuis MIXER/LINE, soit une connexion microphonique. SECTION D’INPUT ET DE CONTRÔLE

3. LED DE LIMITER ET LED DE ON-SIGNAL

Le led de limiter indique, lorsqu’allumé, le déclenchement du circuit de protection interne, qui protège l’amplicateur de la distorsion et les transducteurs des surcharges. Le led de on-signal signale la présence du signal audio d’entrée. Français66 ES 602 - 802 Cod. 420120228 REV. 1.2

8. SÉLECTEUR LINE/MIC

Permet de sélectionner si l’entrée est un signal de ligne ou s’il provient d’un microphone

9. INTERRUPTEUR D’ALIMENTATION

Interrupteur ON (I) OFF (0) d’alimentation du système

10. ENTRÉE D’ALIMENTATION

Entrée pour le connecteur du câble d’alimentation fourni.

11. SORTIE DE CONNEXION AU SATELLITE

Sortie pour la connexion au satellite ES-TOP A par le câble équilibré SPEAKON.

• Le diffuseur est fourni avec un fusible déjà monté pour fonctionner dans la plage 220-240 V. S’il est nécessaire d’opérer dans la plage de tension 100- 120 V :

1. Débrancher toute connexion, y

compris l’alimentation

2. Attendre 5 minutes

3. Remplacer le fusible par celui fourni

dans l’emballage pour la plage 100- 120 V

7. ENTRÉE STÉRÉO TYPE RCA

Entrée stéréo qui permet de connecter un dispositif comme un lecteur CD ou MP3 ou autres dispositifs extérieurs, en plus ou à la place de l’entrée principale CANAL “CH1” (1). Français67 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

Vériez, en ouvrant le contenu de l’emballage, que le contenu de l’emballage du système ES 602- ES 802 soit complet. L’emballage contient :

1. câble d’alimentation

3. 2 barres de support diamètre 25 mm avec letage M20, dont une télescopique avec goupille de réglage

de la hauteur et volant de blocage

4. démarrage rapide et documentation relative à la garantie et à la sécurité

5. fusible pour le fonctionnement dans la plage de tension 100-120V :

• Le diffuseur est fourni avec un fusible déjà monté pour fonctionner dans la plage 220-240 V. S’il est nécessaire d’opérer dans la plage de tension 100-120 V :1. Débrancher toute connexion, y compris l’alimentation 2. Attendre 5 minutes3. Remplacer le fusible par celui fourni dans l’emballage pour la plage 100-120 V4. Utiliser seulement le câble fourni Français68 ES 602 - 802 Cod. 420120228 REV. 1.2 INSTALLATION MONTAGE DU SATELLITE (ES 602) OU DES SATELLITES (ES 802) SUR LE CAISSON DE GRAVES

1. Visser la barre de support inférieure de

25 mm dans le trou prévu à cet effet présent sur le côté supérieur du caisson de graves, comme illustré.

2. Visser sur celle-ci la barre télescopique.

3. Régler donc la hauteur de la tige,

d’abord en desserrant le volant, puis en insérant la goupille dans le trou de la tige télescopique à la hauteur souhaitée. Revisser ensuite le volant.

1. Insérer le diffuseur TOP A sur la barre de support en

utilisant le trou situé sur la partie inférieure.

1. Retourner l’ES-TOP B et le superposer au ES-TOP

2. Insérer donc l’ES-TOP B dans la glissière du ES-

TOP A en faisant adhérer les contacts

3. Compléter le montage des 2 diffuseurs avec

un petit mouvement vers l’extérieur comme indiqué sur la gure jusqu’à entendre un “clic” de blocage.

4. Maintenant insérer le diffuseur ainsi obtenu du

côté TOP A en utilisant le trou situé sur la partie inférieure ES 602 et 802: ES 602: ES 802: ES-TOP A ES-TOP A ES-TOP B renversé Français69 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

CONNEXION DES ENTRÉES

• S’assurer que le ES-TOP A soit bien xé, mais ne jamais forcer avec un mouvement rotatoire l’installation pour ne pas endommager le système d’enclenchement.• Ne pas transporter les diffuseurs ES-TOP A et ES-TOP B montés entre eux mais les démonter à chaque transport pour éviter l’endommagement des enclenchements• Seulement pour l’ES 802, veiller à monter sur la barre de support l’ES-TOP A selon l’illustration, et non pas l’ES-TOP B, vu qu’il est nécessaire d’effectuer la connexion du câble du caisson de graves à ce satellite spécique

• Utiliser seulement des câbles dotés de connecteurs Neutrik®. Remplacer les câbles éventuellement endommagés, pour éviter des dysfonctionnements et une mauvaise qualité du son POWER SUPPLY ES-TOP A ES-TOP A ES-TOP A Français71 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 Pour installer correctement le diffuseur ES 602 / ES 802 :

• Effectuer la connexion à l’entrée principale (1) avec un câble doté de connecteur XLR (équilibré) ou de type TRS (déséquilibré). Pour une vue d’ensemble des câbles les plus communs existants pour les connexions audio consulter le tableau ci-dessous. Choisir, selon la source (ligne/mixeur ou microphonique) le réglage du sélecteur relatif (8). Mettre le volume MASTER CONTROL (4) au minimum.

• Effectuer une éventuelle connexion de l’entrée stéréo secondaire avec des câbles de type RCA en réglant l’AUX VOLUME (6) au minimum. Il sera ensuite possible de mélanger le signal de cette entrée auxiliaire au signal de l’entrée principale, grâce aux volumes respectifs. Se rappeler que le volume MASTER CONTROL (4) pilote de toute façon le volume global de sortie du système.

• Régler momentanément la position de DSP PRESET (5) sur FLAT.

• Connecter par le câble SPEAKON fourni, la sortie du caisson de graves TOP OUTPUT MONO (11), à l’entrée de ES-TOP A, qu’il s’agisse d’une installation à un satellite (ES 602), ou à deux (ES 802).

• Insérer le connecteur d’alimentation dans l’entrée relative (10), puis déplacer le sélecteur POWER sur la position “I”.

• Le led de pic PEAK (3) s’allume momentanément pour ensuite s’éteindre

• Augmenter progressivement les volumes de master (4) et, éventuellement, auxiliaire (6)

• Noter que le led ON-SIGNAL (3) indique de par son clignotement la présence du signal audio d’entrée

• Utiliser la position de DSP PRESET (5) qui s’adapte le plus au contexte d’utilisation.

Français72 ES 602 - 802 Cod. 420120228 REV. 1.2 Il est possible de relancer le signal audio en utilisant une connexion avec câble équilibré XLR à une seconde unité, et en cascade à une troisième, et ainsi de suite. Pour relancer le signal audio effectuer la connexion en connectant la sortie LINK (2) du premier ES-602 ou ES-802 à l’entrée (1) d’un second dispositif. Effectuer la connexion au système en aval avec le sélecteur (8) spécique sur la position LINE. Les volumes des systèmes ainsi connectés seront indépendants. CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal audio) LINK Français73 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

Le puissant DSP des systèmes ES602-802 a 8 congurations, qui permettent d’égaliser numériquement le signal audio selon différents contextes précongurés et différents besoins d’utilisation. Pour sélectionner le programme relatif il suft d’utiliser un petit tournevis et de tourner la commande rotary sur le numéro de programme souhaité :

1. FLAT : la conguration n’effectue aucune égalisation en reproduisant directement le signal d’entrée à la

sortie de manière transparente

2. BASS BOOST : accentue les basses fréquences

3. BASS REDUCTION : réduit les basses fréquences, et est particulièrement approprié aux environnements

réverbérants de manière à améliorer l’intelligibilité.

4. PLAYBACK : effectue une égalisation particulièrement indiquée pour la reproduction musicale de

morceaux, à partir de sources tels que CD, ou lecteurs MP3, ou autres systèmes portables.

5. CLUB : le paramétrage aide à égaliser les fréquences de manière à améliorer l’écoute dans de petits

contextes en intérieur (indoor)

6. VOCAL : égalisation qui accentue la plage de fréquences de la voix, adaptée en particulier lorsqu’un

microphone a été connecté en entrée à l’entrée (1), et que le sélecteur (8) prévu à cet effet a été réglé sur MIC ou pour la reproduction du parler.

7. MONITOR : ce paramètre est approprié pour utiliser le Système ES 602-802 avec fonction de personal

8. ANTIFEEDBACK : paramètre qui utilise un ltre notch pour réduire au minimum le risque de rétroaction,

en particulier lors de l’utilisation d’un microphone cardioïde ou hypercardioïde. Français74 ES 602 - 802 Cod. 420120228 REV. 1.2

1. Vérier la présence correcte de l’alimentation en amont de l’installation

2. Vérier que le câble d’alimentation soit inséré correctement

3. Vérier que le sélecteur ON/OFF soit positionné sur le symbole “I”.

1. Vérier que les connexions en entrée du signal audio principal et éventuellement de l’auxiliaire soient

effectuées correctement

2. Vérier que les câbles utilisés ne soient pas endommagés

3. Vérier que le mixeur ou la source audio soit allumée et montre clairement la présence de signal à la

sortie du diffuseur.

4. Vérier que le niveau du volume audio principal et éventuellement celui du volume auxiliaire soient à

1. Régler tout d’abord le volume de la source, puis mettre le volume d’entrée du système ES-602 ou ES-

802 à une valeur adéquate

2. Vérier que les câbles utilisés ne soient pas endommagés, si tel est le cas les remplacer (un câble

endommagé peut provoquer la perte ou la déformation du signal)

1. Éteindre le système et débrancher la connexion audio qui relie le caisson de graves et les satellites

2. Contrôler l’intégrité du câble audio utilisé pour la connexion

3. Démonter et remonter correctement les 2 satellites ES-TOP A et ES-TOP B en vériant qu’il n’y ait pas

de jeux mécaniques lors du montage.

4. Rebrancher correctement la sortie du caisson de graves “TOP OUTPUT MONO A” à l’entrée du ES-TOP

5. Allumer le système et augmenter progressivement le volume d’entrée et éventuellement celui

auxiliaire. Le diffuseur ne s’allume pas : Le diffuseur s’allume mais n’émet aucun son : Le diffuseur émet un son déformé : Les 2 satellites du système ES 802 (ES-TOP A + ES-TOP B) ne fonctionnent pas: Français75 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

AMPLIFICATEUR Typ Système actif à 2 voies composé d’un satellite full range et d’un caisson de graves Réponse en fréquence [-10dB] : 44 - 15000 Hz Max SPL: 118 dB MF-HF: 4x3” Typ MF- HF: Neodym Fréquence de croisement : 210 Hz Directivité (HxV) : 95°x65° LF: 10” Typologie : Digipro® G3 Classe d’amplication : Classe D Puissance d’amplication (Power Amp - Peak) : 800 W Alimentation : SMPS avec PSU Auto-range Connecteur d’alimentation : Prise VDE Technique de refroidissement : Convection Contrôles: 1 Rotary pour les préréglages, 1 led de contrôle du signal audio d’entrée Courant d’appel: 19,2 A Français76 ES 602 - 802 Cod. 420120228 REV. 1.2 PROCESSEUR ENTRÉES DIMENSIONS Contrôleur interne : DSP 24 bit/48 kHz Paramètres du système: Paramètres prédénis sélectionnables Limiteur : Dual active, Peak, RMS, ermique Entrées : 1x Combo (XLR/Jack) équilibrée/déséquilibrée + 1 entrée stéréo RCA Sorties : 1x XLR link OUT équilibr. Coret du caisson de graves : Contreplaqué épaisseur 15 mm Coret du satellite : Polypropylène PP Poignées 2, latérales (dans le caisson de graves) Montage sur barre de support: 2 barres de support de diamètre 25 mm avec letages M20 fournies, dont une télescopique Largeur satellite : 95 mm (3,74 inch.) Hauteur satellite : 360 mm (13,98 inch.) Profondeur satellite : 430 mm (16,9 inch.) Largeur caisson de graves : 300 mm (13,8 inch.) Hauteur caisson de graves : 400 mm (15,7 inch.) Profondeur caisson de graves : 430 mm (16,9 inch.) Poids satellite : 1,9 kg (4,19 lbs.) Poids caisson de graves : 14,2 kg (31,48 lbs) Français77 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

AMPLIFICATEUR Typ Système actif à 2 voies composé de deux satellite full range et d’un caisson de graves Réponse en fréquence [-10dB] : 37 - 15000 Hz Max SPL: 124 dB MF-HF: 8x3” Typ MF- HF: Neodym Fréquence de croisement : 206 Hz Directivité (HxV) : 95°x65° LF: 12” Typologie : Digipro® G3 Classe d’amplication : Classe D Puissance d’amplication (Power Amp - Peak): 1200 W Alimentation : SMPS avec PSU Auto-range Connecteur d’alimentation : Prise VDE Technique de refroidissement : Convection Contrôles: 1 Rotary pour les préréglages, 1 led de contrôle du signal audio d’entrée Courant d’appel: 20,26 A Français78 ES 602 - 802 Cod. 420120228 REV. 1.2 PROCESSEUR ENTRÉES DIMENSIONS Contrôleur interne : DSP 24 bit/48 kHz Paramètres du système: Paramètres prédénis sélectionnables Limiteur : Dual active, Peak, RMS, ermique Entrées : 1x Combo (XLR/Jack) équilibrée/déséquilibrée + 1 entrée stéréo RCA Sorties : 1x XLR link OUT équilibr. Coret du caisson de graves : Contreplaqué épaisseur 15 mm Coret du satellite : Polypropylène PP Poignées 2, latérales (dans le caisson de graves) Montage sur barre de support: 2 barres de support de diamètre 25 mm avec letages M20 fournies, dont une télescopique Largeur satellite : 95 mm (3,74 inch.) Hauteur satellite : 360 mm (13,98 inch.) Profondeur satellite : 430 mm (16,9 inch.) Largeur caisson de graves : 300 mm (13,8 inch.) Hauteur caisson de graves : 400 mm (15,7 inch.) Profondeur caisson de graves : 430 mm (16,9 inch.) Poids satellite : 1,9 kg (4,19 lbs.) Poids caisson de graves : 16,4 kg (36,16 lbs) Français79 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 Les caractéristiques, les spécications et l’aspect du produit peuvent être soumis à des variations, sans aucune communication préalable. dBTechnologies se réserve le droit de modier ou d’améliorer le projet ou la fabrication de l’appareil sans s’engager à modier ou améliorer les produits déjà fabriqués. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Français80 ES 602 - 802 Cod. 420120228 REV. 1.2 ÍNDICE 1. INFORMACIÓN GENERAL ......................................................................................................81 ¡BIENVENIDOS! ..................................................................................................................81 INTRODUCCIÓN ..................................................................................................................81
