ARENA 15 - Haut-parleur DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive deux voies
Marque	DB Technologies
Modèle	ARENA 15
Dimensions (L x H x P)	458 x 710 x 453 mm
Poids	23.7 kg
Puissance RMS	400 W
Puissance crête	800 W
Impédance nominale	8 Ω
Réponse en fréquence (-3 dB)	80 Hz - 19000 Hz
Réponse en fréquence (-6 dB)	70 Hz - 19000 Hz
Fréquence de croisement	2000 Hz
Pression sonore maximale (SPL max)	129 dB
Composants	1x15" woofer (bobine 2.5"), 1 driver à compression (sortie 1.4", bobine 1")
Filtres	Passe-haut 18 dB/oct, passe-bas 12 dB/oct
Dispersion (H x V)	90° x 40° (rotative)
Connecteurs audio	2 x Speakon (4 pôles) en parallèle
Points de fixation	12 points (10MA)
Support pour mât standard	D36 mm
Poignées	2 (une de chaque côté)
Matériau du boîtier	Bois de bouleau
Protection thermique	Auto-rétablissante sur le driver
Nettoyage	Chiffon sec uniquement, éviter solvants
Sécurité	Ne pas utiliser à proximité d'eau, ne pas suspendre par les poignées

FOIRE AUX QUESTIONS - ARENA 15 DB Technologies

Comment brancher l'enceinte ARENA 15 à l'amplificateur ?

Utilisez les connecteurs Speakon : branchez le signal sur 1+ (positif) et 1- (négatif). Le second connecteur permet de relier une autre enceinte en parallèle. Assurez-vous que l'amplificateur est éteint avant de brancher.

Puis-je suspendre l'enceinte ARENA 15 ?

Oui, grâce aux 12 points de fixation (10MA). Utilisez des anneaux ou étriers fournis par le fabricant. Ne jamais utiliser les poignées pour suspendre l'enceinte.

Comment faire pivoter le pavillon pour une dispersion horizontale ?

Retirez la grille avant, dévissez les 8 vis du pavillon, faites-le pivoter de 90° (sans le retirer), puis revissez. La dispersion passe alors de 90°x40° vertical à 40°x90° horizontal.

Quelle est l'impédance de l'ARENA 15 ?

L'impédance nominale est de 8 Ω. Ne pas brancher en dessous de l'impédance minimale de l'amplificateur.

Quelle puissance l'enceinte peut-elle supporter ?

Puissance RMS : 400 W, puissance crête : 800 W. La protection thermique auto-rétablissante protège le driver en cas de surcharge prolongée.

Comment nettoyer l'enceinte ARENA 15 ?

Utilisez un chiffon sec uniquement. Évitez les diluants, alcool, essence ou autres substances volatiles.

Puis-je utiliser l'enceinte en extérieur ?

Évitez les lieux exposés aux intempéries. L'enceinte n'est pas conçue pour une utilisation en extérieur sans protection adéquate.

Comment installer l'enceinte sur un pied ?

Insérez le support mât standard D36 mm dans l'embase située en partie inférieure de l'enceinte. Assurez-vous que le pied est stable et que l'enceinte est bien fixée.

Que faire si le son est déformé ou faible ?

Vérifiez les connexions (phase, polarité), l'impédance de charge et que l'amplificateur n'est pas en saturation. Assurez-vous que la protection thermique ne s'est pas déclenchée.

Puis-je changer le fusible de l'enceinte ?

L'enceinte ne contient pas de fusible accessible. En cas de problème, contactez un service d'assistance qualifié.

MODE D'EMPLOI ARENA 15 DB Technologies

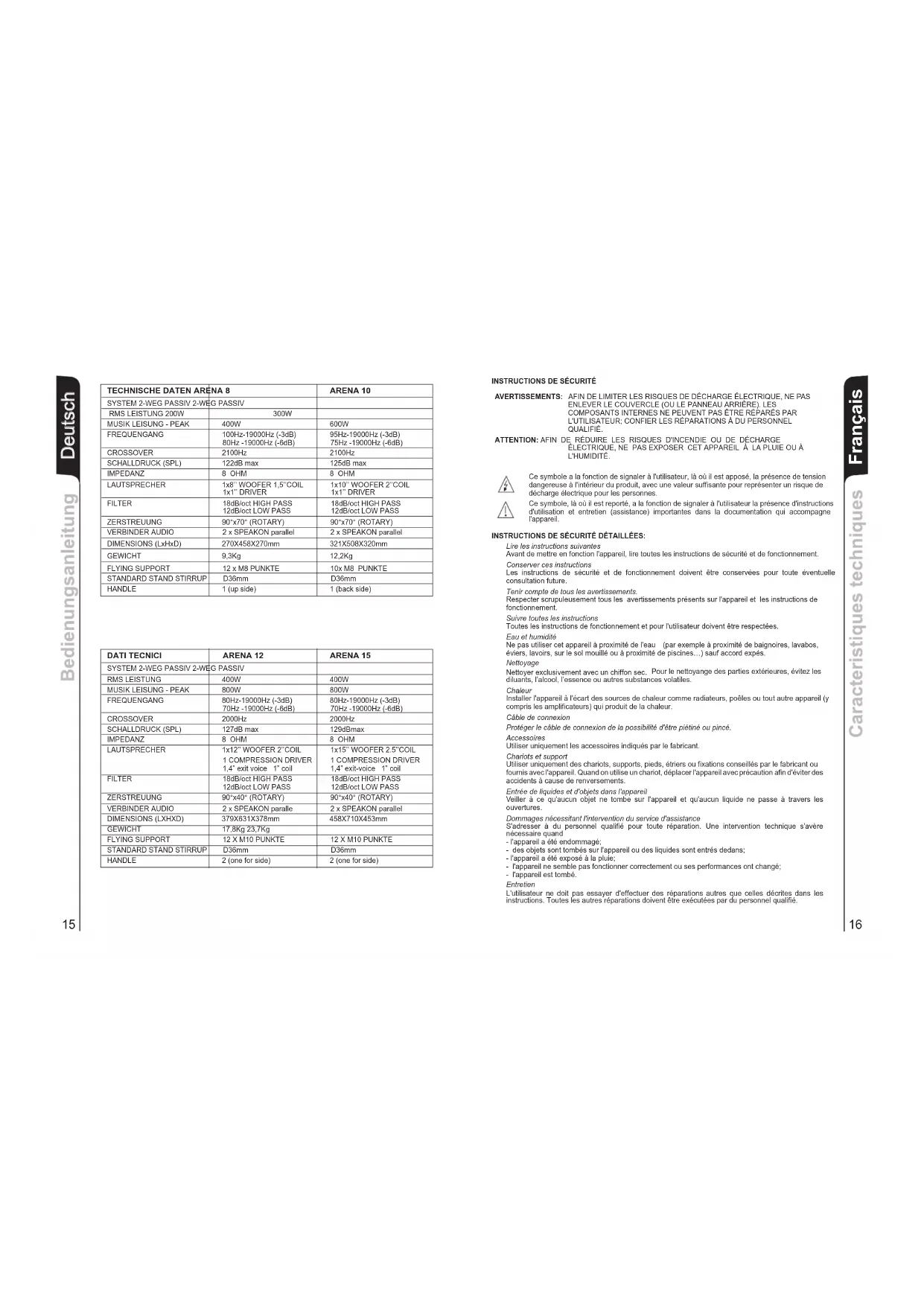

Ce symbole a la fonction de signaler à l'utilisateur, là où il est apposé, la présence de tension dangereuse à l'intérieur du produit, avec une valeur suffisante pour représenter un risque de décharge électrique pour les personnes.

Ce symbole, là où il est reporté, a la fonction de signaler à l'utilisateur la présence d'instructions d'utilisation et entretien (assistance) importantes dans la documentation qui accompagne l'appareil.

INSTRUCTIONS DE SÉCURITÉ DÉTAILLÉES:

Lire les instructions suivantes

Avant de mettre en fonction l'appareil, lire toutes les instructions de sécurité et de fonctionnement.

Conserver ces instructions

Les instructions de sécurité et de fonctionnement doivent être conservées pour toute éventuelle consultation future.

Tenir compte de tous les avertissements.

Respecter scrupuleusement tous les avertissements présents sur l'appareil et les instructions de fonctionnement.

Suivre toutes les instructions

Toutes les instructions de fonctionnement et pour l'utilisateur doivent être respectées.

Eau et humidité

Ne pas utiliser cet appareil à proximité de l'eau (par exemple à proximité de baignoires, lavabos, éviers, lavoirs, sur le sol mouillé ou à proximité de piscines...) sauf accord expès.

Nettoyage

Nettoyer exclusivement avec un chiffon sec. Pour le nettoyange des parties extérieures, évitez les diluants, l'alcool, l'essence ou autres substances volatiles.

Chaleur

Installer l'appareil à l'écart des sources de chaleur comme radiateurs, poêles ou tout autre appareil (y compris les amplificateurs) qui produit de la chaleur.

Câble de connexion

Protéger le câble de connexion de la possibilité d'être piétiné ou pincé.

Accessoires

Utiliser uniquement les accessoires indiqués par le fabricant.

Chariots et support

Utiliser uniquement des chariots, supports, pieds, étriers ou fixations conseillés par le fabricant ou fournis avec l'appareil. Quand on utilise un chariot, déplacer l'appareil avec précaution afin d'éviter des accidents à cause de renversements.

Entrée de liquides et d'objets dans l'appareil

Veiller à ce qu'aucun objet ne tombe sur l'appareil et qu'aucun liquide ne passe à travers les ouvertures.

Dommages nécessitant l'intervention du service d'assistance

S'adresser à du personnel qualifié pour toute réparation. Une intervention technique s'avère nécessaire quand

- l'appareil a été endommagé;

- des objets sont tombés sur l'appareil ou des liquides sont entrés dedans;

- l'appareil a été exposé à la pluie;

- l'appareil ne semble pas fonctionner correctement ou ses performances ont changé;

- l'appareil est tombé.

Entretien

L'utilisateur ne doit pas essayer d'effectuer des réparations autres que celles décrites dans les instructions. Toutes les autres réparations doivent être exécutées par du personnel qualifié.

IMPORTANT

Ce manuel fait partie intégrante du produit et doit suivre celui-même dans les passages de propriété, pour permettre au nouveau propriétaire de connaître les modalités d'installation et d'utilisation ainsi que les consignes de sécurité.

Toute mauvaise installation de l'onceinte décharge dB Technologies de toute responsabilité.

ATTENTION

Installez

Installez l'enceinte de manière stable et sûre pour éviter tout risque de blessures et/ou dégâts.

ATTENTION

Branchements

Pour brancher l'enceinte, adressez-vous à un spécialiste bien formé, c'est-à-dire à une personne ayant de l'expérience ou des connaissances techniques ou ayant reçu des instructions spécifiques qui lui permettent de réaliser correctement les connexions et de prévenir les dangers de l'électricité. Tout le système de sonorisation devra être réalisé conformément aux normes et aux lois en vigueur en matière d'installations électriques.

Les diffuseurs doivent être reliés en phase (correspondance des polarités +/- entre amplificateur et diffuseur) de façon à garantir une reproduction correcte de l'audio, surtout lorsque les diffuseurs sont placés les uns à côté des autres ou dans la même pièce.

Le câble pour la connexion du diffuseur devra avoir des conducteurs de section adaptée (de préférence entrelacés afin de minimiser les effets inducteurs dûs à l'accouplement avec des champs électromagnétiques) ainsi qu'un isolement correct.

ATTENTION

Perte de l'ouïe

L'exposition à des niveaux sonores élevés peut provoquer la perte de l'ouïe de façon permanente. Le niveau de pression acoustique dangereux qui détermine la perte de l'ouïe varie sensiblement d'une personne à l'autre et dépend de la durée d'exposition. Afin d'éviiter une exposition potentiellement dangereuse à des niveaux élevés de pression acoustique, il est nécessaire que toute personne soumise à de lels niveaux utilise des protections adaptées.

DESCRIPTION

"ARENA" est une série de diffuseurs passifs en bois à deux voies, étudiés pour la sonorisation des lieux mouennement grands.

Ils sont tous construits en bois de bouleau et les différents points de fixation, le siège du manche et les poignées facilitent l'installation et le transport.

Les diffuseurs ont été étudiés aussi bien pour l'utilisation en appui que pour l'utilisation en suspension grâce aux points de fixation posés dessus, dessous et sur les cotés des diffuseurs mêmes.

Un support au mât standard (D36mm)se trouve dans la partie inférieure des boxes.

Les diffuseurs de la série ARENA sont pourvus d'un filtre passif avec pente 12dB/oct pour la section graves, 18dB/oct pour la section aigus ainsi que d'une protection thermique auto-rétablissante sur le driver afin d'éviter des surcharges prolongées.

CONNEXIONS

ATTENTION

A fin d'éviter les risques de chocs électriques, ne pas relier le diffuseur avec l'amplificateur allumé. Avant de faire fonctionner le diffuseur, vérifier attentivement que les connexions soient bien faites afin d'éviter des courts-circuits ou des connexions erronées.

Deux connecteurs Speakon à 4 pôles: une prise permet l'entrée du signal audio, alors que la deuxième prise peut être utilisée comme sortie pour la connexion en parallèle d'un autre diffuseur, sont situés dans le panneau des connexions situé sur le côté postérieur du

Les connexions sur les connecteurs sont:

1+ pour le signal positif

1- pour le signal négatif (masse)

2 + non connecté

2 - non connecte

INPUT/OUTPUT NEGATIVE INPUT/OUTPUT POSITIVE

Dans le cas où l'on souhaite relancer le signal amplifié, d'un diffuseur à un autre, il faut prêter une attention particulière à l'impédance nominale qui dérive de la connexion, qui ne devra jamais être inférieure à l'impédance minimale de l'amplificateur de puissance. Ceci pour éviter des sur-réchauffements anormaux ou, pire encore, des dégâts à l'amplificateur.

Les diffuseurs "ARENA" ont une impédance nominale d'entrée de 8 ohm, et il faudra se référer à celle-ci pour les connexions.

ROTATION CONE

Les diffuseurs de la série ARENA permettent de maintenir le même angle de couverture, au moyen de la rotation du cône, dans le cas d'une utilisation en position horizontale.

Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à 90° dans le sens horizontal.

Si on veut modifier l'angle de couverture du cône, il faut nécessairement (FIG. 5):

- dévisser les vis de fixation du réseau

- enlever la protection antérieure en exerçant une légère pression sur un côté et en la soulevant de ses encastrements.

- dévisser les huit vis de fixation du cône

- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du diffuseur)

- revisser les vis de fixation du cône

- insérer à nouveau la protection dans les encastrements latéraux et revisser les vis du réseau.

IINSTALLATION DU DIFFUSEUR

ATTENTION

Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger pour l'intégrité des personnes et des structures.

Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de l'installation.

Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.

Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation:

- en appui (FIG. 1)

- au sol (comme écran) (FIG.2)

- sur support måt (FIG.3)

- en suspension avec les anneaux ou les étriers appropriés fournis par l'entreprise (FIG.4)

Le diffuseur est fourni avec quatre pieds en caoutchouc pour l'utilisation en position verticale dans la partie inférieure du box. Dans le cas d'une utilisation en appui (écran), il est possible de monter quatre pieds (en dotation) dans les fraisées appropriées.

ATTENTION

Ne jamais utiliser les poignées pour suspendre l'enceinte!

ATTENTION

Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur

Les points de suspension sont de 8MA pour ARENA 8 et ARENA 10 ou bien de 10MA pour ARENA 12 et ARENA 15

PAS CORRECT!

CORRECT!

CORRECT!

DATES TECHNIQUES ARENA 8		ARENA 10
SISTEM PASSIF - 2 VOIES PASSIF - 2 VOIES
PUISSANCE RMS 200W 300W
PUISSANCE PEAK 400W 600W
REPOSEN EN FREQUENCE	100Hz-19000Hz (-3dB)80Hz -19000Hz (-6dB)	95Hz-19000Hz (-3dB)75Hz -19000Hz (-6dB)
CROISEMENT	2100Hz	2100Hz
PRESSION SONORE (SPL)	122dB max	125dB max
IMPEDANCE	8 OHMS	8 OHMS
COMPOSANTS	1x8" WOOFER 1,5"COIL1x1" DRIVER	1x10" WOOFER 2" COIL1x1" DRIVER
FILTRES	18dB/oct HIGH PASS12dB/oct LOW PASS	18dB/oct HIGH PASS12dB/oct LOW PASS
DISPERSION	90"x70" (ROTARY)	90"x70" (ROTARY)
CONNECTEURS AUDIO	2 x SPEAKON én parallele	2 x SPEAKON én parallele
DIMENSIONS (LxHxD)	270X458X270mm	321X508X320mm
POIDS	9,3Kg 12.2Kg
POINTS DE FIXATION	8MA x 12 punti	8MA x 10 punti
SUPPORT STANDARD	D36mm	D36mm
POIGNÉE	1 (high side)	1 (back side)

DATES TECHNIQUES ARENA 12		ARENA 15
SISTEM PASSIF - 2 VOIES PASSIF - 2 VOIES
PUISSANCE RMS 400W 400W
PUISSANCE PEAK 800W 800W
REPONCE EN FREQUENCE	80Hz-19000Hz (-3dB)70Hz -19000Hz (-6dB)	80Hz-19000Hz (-3dB)70Hz -19000Hz (-6dB)
CROISEMENT	2000Hz	2000Hz
PRESSION SONORE (SPL)	127dB max	129dB max
IMPEDANCE	8 OHMS	8 OHMS
COMPOSANTS	1x12" WOOFER 2"COIL1 COMPRESSION DRIVER1.4" exit voice 1" coil	1x15" WOOFER 2.5"COIL1 COMPRESSION DRIVER1.4" exit voice 1" coil
FILTRES	18dB/oct HIGH PASS12dB/oct LOW PASS	18dB/oct HIGH PASS12dB/oct LOW PASS
DISPERSION	90°x40° (ROTARY)	90°x40° (ROTARY)
CONNECTEURS AUDIO	2 x SPEAKON én parallel	2 x SPEAKON én parallel
DIMENSIONS	379X631X378mm	458X710X453mm
POIDS	17.8Kg	23.7Kg
INSERTI PER APPENDIBILITA'	10MA x 12 POINTS	10MA x 12 POINTS
SUPPORT STANDARD	D36mm	D36mm
POIGNEE	2 (un pour coté)	2 (un pour coté)

SCHEMA A BLOCCHI - BLOCK DIAGRAM
