DVX D8 HP - Haut-parleur DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif bi-amplifié
Marque	DB Technologies
Modèle	DVX D8 HP
Amplificateur	DIGIPRO® G2, classe D, 400 W RMS / 800 W peak
Composants acoustiques	1 x 8" woofer (bobine 2"), 1 x driver à compression 1" (bobine 1,4")
Dispersion	90° x 70° (cornet orientable)
Réponse en fréquence	100 Hz – 19 kHz (-3 dB) / 75 Hz – 20 kHz (-10 dB)
Fréquence de coupure	1850 Hz, 24 dB/oct
Pression sonore max (SPL)	125 dB
Sensibilité d'entrée	-40 dBu (MIC) / -3 dBu (LINE)
Impédance d'entrée	20 kΩ (MIC) / 2,2 kΩ (LINE)
Alimentation	220-240 V~ 50-60 Hz ou 110-120 V~ 50-60 Hz
Courant d'appel	18,7 A
Dimensions (L x H x P)	250 x 425 x 260 mm
Poids	9,7 kg
Matériau du coffret	Bois de bouleau 12 mm
Points de fixation	10 x M8, 2 flypins
Support pour pied	D36 mm en aluminium
Poignée	1 poignée côté haut
Fonctions principales	Sélecteur FULL RANGE / STAGE MONITOR, contrôle de sensibilité, indicateurs LIMITER, SIGNAL, READY, rotation du cornet
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Installer sur une surface stable. Ne pas utiliser les poignées pour suspendre l'enceinte. Vérifier l'intégrité des points de suspension avant toute installation.
Pièces détachées et réparabilité	Contacter un centre d'assistance agréé pour toute pièce ou réparation. Le module amplificateur est remplaçable par un technicien qualifié.

FOIRE AUX QUESTIONS - DVX D8 HP DB Technologies

Comment brancher le DVX D8 HP au secteur ?

Utilisez le connecteur POWER CON® bleu fourni pour brancher le cordon d'alimentation. Branchez l'autre extrémité sur une prise secteur adaptée (220-240 V~ ou 110-120 V~ selon votre région). Le connecteur sert également d'interrupteur : tournez-le pour allumer/éteindre.

Comment utiliser l'enceinte en moniteur ?

Placez l'enceinte au sol inclinée à 45° (angle intégré). Réglez le sélecteur MODE sur STAGE MONITOR pour atténuer les graves accentués par le sol. Vous pouvez également faire pivoter le cornet pour conserver la même couverture horizontale.

Comment faire pivoter le cornet ?

Dévissez la grille avant, retirez-la délicatement. Dévissez les 8 vis du cornet, faites-le pivoter de 90° ou 180° selon la dispersion souhaitée, puis revissez le tout. Ne sortez jamais le bloc cornet du caisson.

Que signifient les voyants LED à l'arrière ?

READY (vert fixe) : l'enceinte est sous tension. SIGNAL (vert) : présence de signal audio (niveau > -20 dB). LIMITER (rouge) : le limiteur interne est actif pour éviter la distorsion. En cas de clignotements, voir le tableau des pannes dans la notice.

Comment connecter plusieurs enceintes en chaîne ?

Utilisez les connecteurs LINK (entrée audio) et MAINS LINK (alimentation). Reliez la sortie LINK d'une enceinte à l'entrée de la suivante. Pour l'alimentation, utilisez le connecteur POWER CON® gris. Respectez le courant maximum cumulé.

Quelle est la différence entre les modes FULL RANGE et STAGE MONITOR ?

Le mode FULL RANGE offre une réponse linéaire pour la sonorisation live. Le mode STAGE MONITOR réduit les basses fréquences pour éviter l'effet de sol lorsqu'elle est utilisée comme retour de scène.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux pour dépoussiérer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la peinture ou les composants.

Que faire si la LED LIMITER clignote en rouge après la mise sous tension ?

Cela indique une anomalie. Vérifiez la connexion secteur, la tension d'alimentation et assurez-vous que l'amplificateur n'est pas en surchauffe. Si le problème persiste, débranchez quelques minutes puis réessayez. Si le voyant reste allumé, contactez le service après-vente.

L'enceinte peut-elle être suspendue ?

Oui, grâce aux 10 points M8 et aux 2 flypins. Utilisez des élingues ou supports adaptés. Ne jamais utiliser les poignées pour suspendre l'enceinte. Respectez les charges maximales et vérifiez l'état des fixations.

Quel type de câble utiliser pour un signal symétrique ?

Pour une connexion symétrique (XLR), utilisez un câble XLR mâle vers femelle avec broche 2 = positif, broche 3 = négatif, broche 1 = masse. Pour une connexion asymétrique (jack 6,35 mm), reliez la pointe au signal, le corps à la masse.

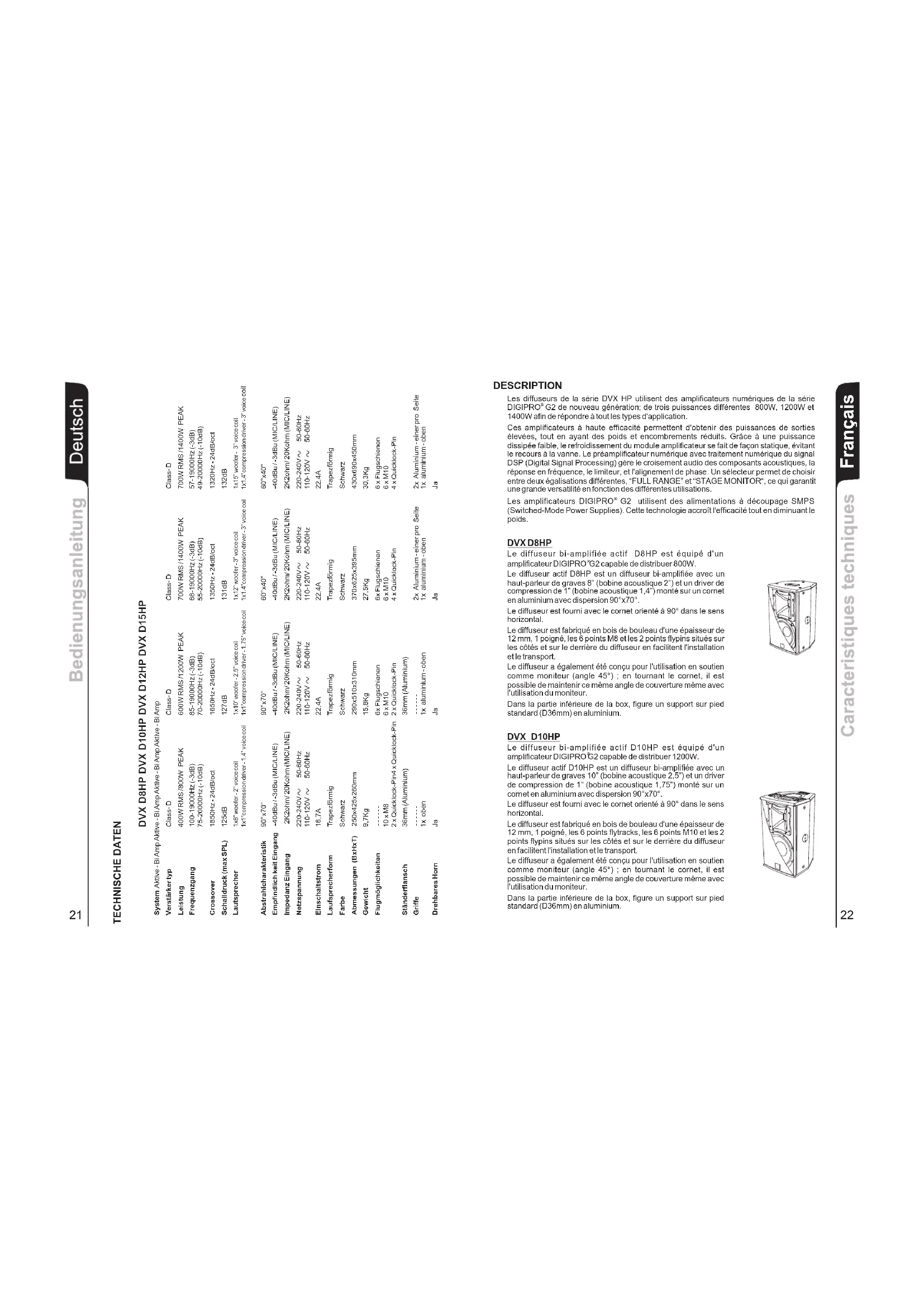

MODE D'EMPLOI DVX D8 HP DB Technologies

Les diffuseurs de la série DVX HP utilisent des amplificateurs numériques de la série DIGIPRO® G2 de nouveau génération; de trois puissances différentes 800W, 1200W et 1400W afin de répondre à tout les types d'application.

Ces amplificateurs à haute efficacité permettent d'obtenir des puissances de sorties élevées, tout en ayant des poids et encombrements réduits. Grâce à une puissance dissipée faible, le refroidissement du module amplificateur se fait de façon statique, évitant le recours à la vanne. Le préamplificateur numérique avec traitement numérique du signal DSP (Digital Signal Processing) gère le croisement audio des composants acoustiques, la réponse en fréquence, le limiteur, et l'alignement de phase. Un sélecteur permet de choisir entre deux égalisations différentes, "FULL RANGE" et "STAGE MONITOR"; ce qui garantit une grande versatilité en fonction des différentes utilisations.

Les amplificateurs DIGIPRO ^2 G2 utilisent des alimentations à découpage SMPS (Switched-Mode Power Supplies). Cette technologie accroît l'efficacité tout en diminuant le poids.

DVX D8HP

Le diffuseur bi-amplifiée actif D8HP est équipé d'un amplificateur DIGIPRO®G2 capable de distribuer 800W.

Le diffuseur actif D8HP est un diffuseur bi-amplifiée avec un haut-parleur de graves 8" (bobine acoustique 2") et un driver de compression de 1" (bobine acoustique 1,4") monté sur un cornet en aluminium avec dispersion 90°x70°.

Le diffuseur est fourni avec le comet orienté à 90° dans le sens horizontal.

Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de 12 mm, 1 poigné, les 6 points M8 et les 2 points flypins situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport.

Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 45°) ; en tournant le cornet, il est possible de maintenir ce même angle de couverture même avec l'utilisation du moniteur.

Dans la partie inférieure de la box, figure un support sur pied standard (D36mm) en aluminium.

DVX D10HP

Le diffuseur bi-amplifiée actif D10HP est équipé d'un amplificateur DIGIPRO G2 capable de distribuer 1200W.

Le diffuseur actif D10HP est un diffuseur bi-amplifiée avec un haut-parleur de graves 10" (bobine acoustique 2,5") et un driver de compression de 1" (bobine acoustique 1,75") monté sur un comet en aluminium avec dispersion 90°x70°.

Le diffuseur est fourni avec le cornet orienté à 90° dans le sens horizontal.

Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de 12 mm, 1 poigné, les 6 points flytracks, les 6 points M10 et les 2 points flypins situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport.

Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 45°) ; en tournant le cornet, il est possible de maintenir ce même angle de couverture même avec l'utilisation du moniteur.

Dans la partie inférieure de la box, figure un support sur pied standard (D36mm) en aluminium.

DVX D12HP

Le diffuseur bi-amplifiée actif D12HP est équipé d'un amplificateur DIGIPRO® G2 capable de distribuer 1400W.

Le diffuseur actif D12HP est un diffuseur bi-amplifiée avec un haut-parleur de graves 12" (bobine acoustique 3") et un driver de compression de 1,4" (bobine acoustique 3") monté sur un cornet en aluminium avec dispersion 60°x40°.

Le diffuseur est fourni avec le comet orienté à 60° dans le sens horizontal.

Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de 15 mm, les 3 poignées, les 6 points flytracks, les 6 points M10 et les 4 points flypins situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport.

Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 45°) ; en tournant le cornet, il est possible de maintenir ce même angle de couverture même avec l'utilisation du moniteur.

Dans la partie inférieure de la box, figure un support sur pied standard (D36mm) en aluminium.

DVX D15HP

Le diffuseur bi-amplifiée actif D15HP est équipé d'un amplificateur DIGIPRO®G2 capable de distribuer 1400W.

Le diffuseur actif D15HP est un diffuseur bi-amplifiée avec un haut-parleur de graves 15" (bobine acoustique 3") et un driver de compression de 1,4" (bobine acoustique 3") monté sur un cornet en aluminium avec dispersion 60°x40°.

Le diffuseur est fourni avec le comet orienté à 60° dans le sens horizontal.

Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de 15mm, les 3 poignées, les 6 points flytracks, les 6 points M10 et les 4 points flypins situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport.

Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 45°) ; en tournant le cornet, il est possible de maintenir ce même angle de couverture même avec l'utilisation du moniteur.

Dans la partie inférieure de la box, figure un support sur pied standard (D36mm) en aluminium.

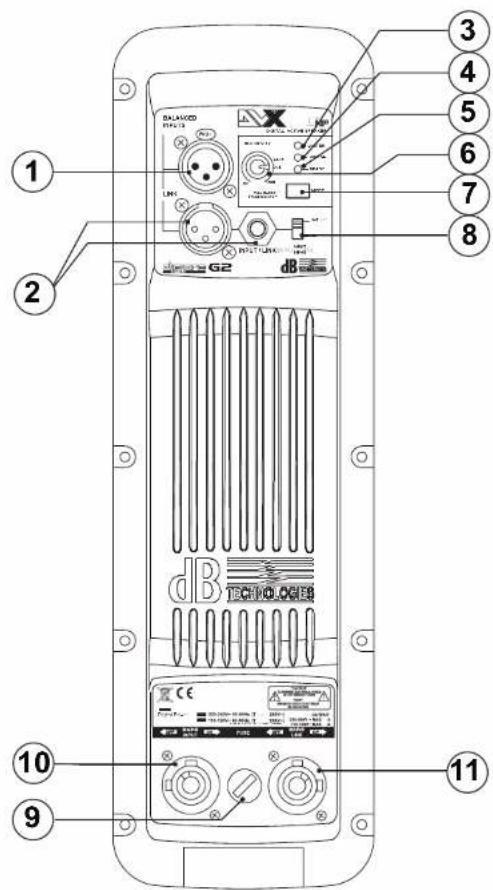

COMMANDES ET FONCTIONS (Voir page 29)

1) "BALONNEOETEUR D'ENTRÉE

Ces Entrées symétriques peuvent être utilisées pour la connexion de microphones symétriques ou asymétriques ou de sources au niveau ligne (0dB) (par ex. préamplificateur, table de mixage, platine cassette, lecteur CD, instrument de musique ...).

2) "INPOTHNEOTEURS"LINK" -

Ces connecteurs sont reliée en parallèle à l'entrée (1) et peut être utilisée pour transmettre un signal audio en entrée à un autre diffuseur amplifié, à un enregistreur ou à un amplificateur supplémentaire.

3) INDICATEUR LUMINEUX "LIMTER"

Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges

4) INDICATEUR LUMINEUX "SIGNAL"

Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à un niveau de -20dB).

5) INDICATEUR LUMINEUX "READY"

Cet indicateur s'allume de couleur verte pour indiquer que la tension d'alimentation de réseau est correcte. Pendant le fonctionnement normal, la LED est allumée.

6) CONTRÔLE SENSIBILITÉ ENTRÉE "SENSITIVITY"

Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur. Ce contrôle n'influence pas le niveau de la sortie "Link" - "Input-Link"

7) SÉLECTER "MODE"

Cet interrupteur à deux positions permet la sélection entre deux égalisations différentes.

La position "FULL RANGE" permet d'avoir une réponse linéaire du diffuseur, surtout adaptée pour l'utilisation "live".

La position "STAGE MONITOR" facilite l'utilisation dans la position moniteur en limitant les fréquences basses, emphasisées par le sol.

8) SÉLECTEUR SENSIBILITÉ "INPUT SENS"

Positionner le sélecteur sur LINE pour utiliser une source au niveau ligne (0dB) ou sur MIC pour utiliser un microphone.

Logement pour le fusible de secteur. Les spécifications du fusible peut être trouvé sur la plaque signalétique de l'appareil. En cas d'échec de la remplacer par un seul du type et de même valeur spécifiée.

10) PRISE D'ALIMENTATION "MAINS INPUT"

Elle permet de connecter le cordon d'alimentation fourni. Le connecteur utilisé pour le branchement au réseau est du type POWER CON® (bleu)

11) PRISE D'ALIMENTATION RELANCE "MAINS LINK"

Elle permet de relancer l'alimentation de réseau. La sortie est branchée en parallèle avec l'entrée (10) et peut être utilisée pour alimenter une autre enceinte amplifiée. Le connecteur utilisé est du type POWER CON® (gris)

BRANCHEMENTS

Branchement au réseau d'alimentation

Chaque enceinte active est dotée de son cordon d'alimentation. Le branchement s'effectue au moyen d'un connecteur modèle Neutrik POWER CON® (bleu) qui rend aisé et rapide le branchement de l'enceinte et assure un excellent blocage.

Le même connecteur sert de passage à allumer et éteindre le haut-parleur.

L'appareil doit être branché à un réseau d'alimentation en mesure de fournir la puissance maximum requise.

Relance alimentation de réseau

À l'arrière de l'enceinte, on trouve un connecteur Neutrik POWER CON® (gris) pour la relance de l'alimentation de réseau.

Cette prise sert pour relancer l'alimentation à une autre enceinte et réduire ainsi les branchements directs au réseau. Les absorptions maximums des amplificateurs sont reportées sur la façade de l'amplificateur.

Le nombre maximum d'enceintes pouvant être reliées varie aussi bien en fonction des absorptions maximums des enceintes que du courant maximum de la première prise d'alimentation.

CARACTERISTIQUES ET PROTECTION

Grilles frontales

Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés frontalement par une tôle percée d'une épaisseur de 1,2 mm (DVX D8HP et D10 HP) ou 1,5mm (DVX D12HP et D15HP) et mousse interne.

Refroidissement

Le contrôle thermique est géré par le microprocesseur interne, qui, grâce à deux capteurs, contrôle la température de l'amplificateur et de l'alimentation pour éviter la surchauffe en limitant le volume général. En cas de surchauffe (> 80 degrés), le volume décroît en fonction de l'augmentation de la température, ce qui rend la variation imperceptible. Le volume correct ainsi que toutes les fonctions seront automatiquement reprises, une fois que les températures de fonctionnement normales seront atteintes.

Allumage

Les amplificateurs sont équipés d'un microprocesseur pour la gestion du DSP et le contrôle de l'amplificateur. L'allumage régulier du diffuseur est garanti par une procédure d'initialisation ; pendant cette phase de test, les LEDs ("LIMITER", "SIGNAL" et "READY") situées sur le module amplificateur, restent éléantes pendant environ 2 sec. Au terme de la procédure de démarrage, la LED verte "Ready" reste fixement allumée sur le module amplificateur. Dans le cas d'un dysfonctionnement grave du diffuseur, la LED rouge Limiter clignote sur le module amplificateur. Le diffuseur est mis en état "mute".

Indications de pannes et protections

Le microprocesseur est en mesure de signaler trois différents types de pannes, au moyen du clignotement de la LED rouge "LIMITER" sur le panneau amplificateur, et avant l'allumage de la LED verte "READY". Les trois types de panne sont : 1) ATTENTION: quand survient une erreur ou un dysfonctionnement sans gravité, avec restauration automatique, et quand les prestations du diffuseur ne sont pas limitées. 2) LIMITATION: quand survient une erreur, et que les prestations du diffuseur deviennent limitées (le niveau sonore est réduit de 3dB). Cela n'a pas d'influence sur le fonctionnement du diffuseur, dans la mesure où il continue à marcher. Il est cependant nécessaire de contacler le centre d'assistance pour résoudre la panne. 3) PANNE : quand survient un dysfonctionnement grave. Le diffuseur est placé en état de "mute".

Clignotement	Indication
1 ou 2 ATTENTION
3 ou 4 LIMITATION
de 5 à 8 PANNE

En cas de panne, la LED verte "READY" reste éteinte.

Effectuer les vérifications suivantes :

• Contrôler que le branchement au réseau d'alimentation soit correct.
• S'assurer que la tension d'alimentation soit correcte.
• Contrôler que l'amplificateur ne soit pas en surchauffe.
• Débrancher du réseau d'alimentation le diffuseur et attendre quelques minutes et puis essayer à nouveau
  Si après ces tests, le voyant ne s'éteint pas, contacter un centre d'assistance autorisé.

ROTATION CONE

Le diffuseur permettent de maintenir le même angle de couverture, au moyen de la rotation du cône, dans le cas d'une utilisation en position horizontale.
Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à 90° dans le sens horizontal par D8HP et D10HP au lieu de le cône orienté à 60° dans le sens horizontal par D12HP et D15HP.
Si on veut modifier l'angle de couverture du cône, il faut nécessairement (FIG.A pag.33,34): - dévisser les vis de fixation du réseau
- enlever la protection antérieure en exerçant une légère pression sur un côté et en la soulevant de ses encastrements.
- dévisser les huit vis de fixation du cône
- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du diffuseur)
- revisser les vis de fixation du cône
- insérer à nouveau la protection dans les encastrements latéraux et revisser les vis du réseau.

INSTALLATION DU DIFFUSEUR

ATTENTION

Installer le diffuseur de façon stable et sûre afin d'éviler toute condition de danger pour l'intégrité des personnes et des structures.

Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de l'installation.

Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.

Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation: - en appui (FIG. 1, pag.35)
- au sol (comme écran) (FIG.2 pag.35)
- sur support mât (FIG.3 pag.36)
- en suspension avec les anneaux (FIG.4 pag.36,37) ou les flytrack - exclus DVX D8HP (FIG.5 pag.37)
- les étriers appropriés fournis par l'entreprise

ATTENTION

Ne jamais utiliser les poignées pour suspendre l'enceinte!

ATTENTION seulement DVX D8HP

Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur. Les points de suspension sont de 8MA. Ne pas enlever les deux vis.

PAS CORRECT! CORRECT!

CORRECT!

CLASSIFICATION EMI
En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une utilisation en environnement électromagnétique E3 ou inférieur (E2,E1).
Système Active Bi -Amp Active Bi -Amp Active Bi -Amp Active Bi - Amp
Typologie amplificateur Class D Class D Class D Class D Puissance 400W RMS/800W PEAK 600W RMS/1200W PEAK 700W RMS/1400W PEAK 700W RMS/1400W PEAK

DONNES TECHINIQUES

DVX D15HP

DVX D12HP

DVX D8HP DVX D10HP

Réponse en fréquence	100-19000Hz (-3dB)75-20000Hz (-10dB)	85-19000Hz (-3dB)70-20000Hz (-10dB)	68-19000Hz (-3dB)55-20000Hz (-10dB)	57-19000Hz (-3dB)48-20000Hz (-10dB)
Crossover	1850Hz - 24dB/oct	1650Hz - 24dB/oct	1350Hz - 24dB/oct	1320Hz - 24dB/oct
Pression sonore (max SPL)	125dB	127dB	131dB	132dB
Composantes	1x8" woofer - 2" voice coil1x1 compression driver - 1.4" voice coil	1x10" woofer - 2.5" voice coil1x1 compression driver - 1.75" voice coil	1x12" woofer - 3" voice coil1x14" compression driver - 3" voice coil	1x15" woofer - 3" voice coil1x14" compression driver - 3" voice coil
Dispersion	90"x70"	90"x70"	60"x40"	60"x40"
Entrée sensibilité	40dBu/-3dBu (MIC/LINE)	40dBu/-3dBu (MIC/LINE)	40dBu/-3dBu (MIC/LINE)	40dBu/-3dBu (MIC/LINE)
Impedance entrée	20Kohm/2K2ohm (MIC/LINE)	20Kohm/2K2ohm (MIC/LINE)	20Kohm/2K2ohm (MIC/LINE)	20Kohm/2K2ohm (MIC/LINE)
Alimentation	220-240V~ 50-60Hz110-120V~ 50-60Hz	220-240V~ 50-60Hz110-120V~ 50-60Hz	220-240V~ 50-60Hz110-120V~ 50-60Hz	220-240V~ 50-60Hz110-120V~ 50-60Hz
Courant d'appel	18.7A	22,4A	22.4A	22.4A
Forme enceinte	Trapézoidale	Trapézoidale	Trapézoidale	Trapézoidale
Couleurpinture	Noir	Noir	Noir	Noir
Dimensions (WxHxD)	250x425x260mm	290x510x310mm	370x625x395mm	430x690x450mm
Poids	9,7Kg	15,8Kg	27,5Kg	30,3Kg

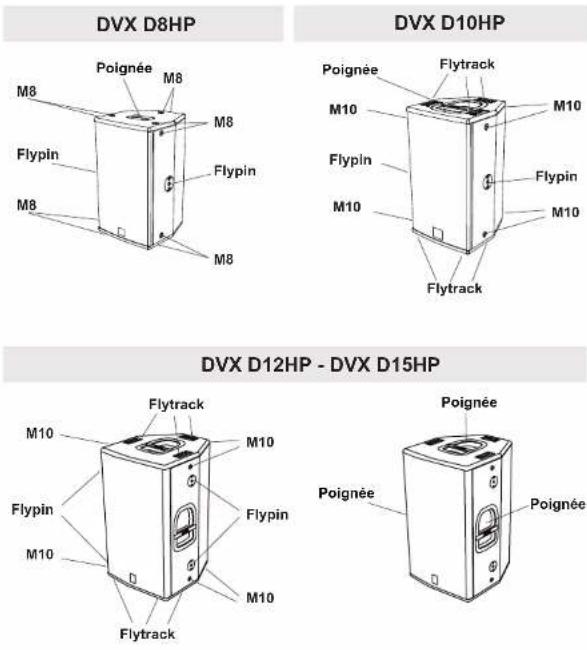

Points de fixation	----10 points x M82 points flypin	6 points flytrack6 points x M102 points flypin	6 points flytrack6 points x M104 points flypin	6 points flytrack6 points x M104 points flypin
Stand support	D36mm (aluminium)	D36mm (aluminium)	D36mm (aluminium)	D36mm (aluminium)
Polgnée	----1 - le côté à haute	----1 aluminium - le côté à haute	2 aluminium - un de chaque côté1 aluminium - le côté à haute	2 aluminium - un de chaque côté1 aluminium- le côté à haute
Cône tourné	Oui	Oui	Oui	Oui

DVX D8 HP - DVX D10 HP - DVX D12 HP - DVX D15 HP

1 2 3 4 5 6 7 8 9 10 11 G2 dB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB DCB TCHD-OCB

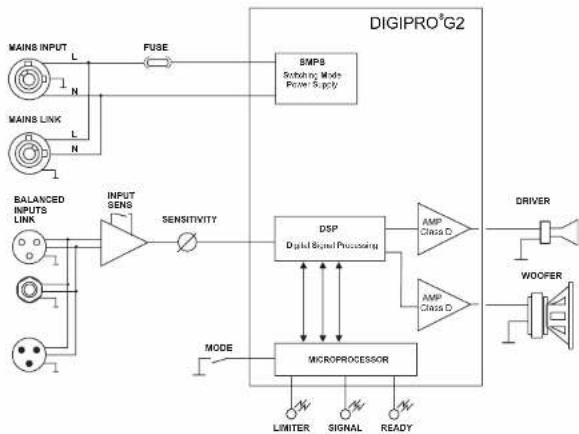

SCHEMA A BLOCCHI - BLOCK DIAGRAM BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS

COLLEGAMENTI - CONNECTIONS ANSCHLÜSSE - BRANCHEMENTS

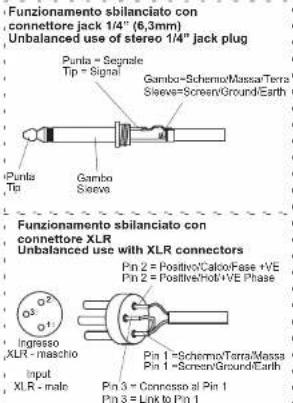

Funzionamento sbilanciato con connettore jack 1/4" (6,3mm) Unbalanced use of stereo 1/4" jack plug Punla - Segnole Tip - Signal Gambo = Scheme/Massa/Terra Sieve = Screen/Ground/Earth Punla Tip Gambo Sieve Funzionamento sbilanciato con connettore XLR Unbalanced use with XLR connectors Pin 2 = Positive/Calce/Phase + VE Pin 2 = Positive/Hot + VE Phase Ingresso XLR - mascho Input XLR - male Pin 1 = Scheme/Terra/Massa Pin 1 = Screen/Ground/Earth Pin 3 = Congresso al Pin 1 Pin 3 = Link to Pin 1

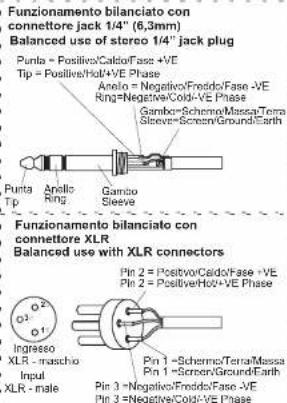

Funzionamento bilanciato con connettore jack 1/4" (6.3mm) Balanced use of stereo 1/4" jack plug Punta = Positiva/Caldo/Fase+VE Tip = Positive/Hot+VE Phase Anelo = Negative/Freddo/Fase-VE Ring=Negative/Cold+VE Phase Gambo=Schemo/Massa/Terra Sleeve=Screen/Ground+Earth Punta Tip Anelo Ring Gambo Sleeve Funzionamento bilanciato con connettore XLR Balanced use with XLR connectors Pin 2 = Positiva/Caldo/Fase+VE Pin 2 = Positive/Hot+VE Phase Pin 1 = Schemo/Terra/Massa Pin 1 = Screen/Ground+Earth Ingresso XLR - mascho Input XLR - male Pin 3 = Negative/Freddo/Fase-VE Pin 3 = Negative/Cold+VE Phase

Contact dBTechnologies pour les accessoires à utiliser avec la machine

N'accepterons pas toutes les responsabilités lorsque des accessoires inappropriés ou ne conviennent pas à des dispositifs supplémentaires sont utilisés.

UTILIZZO IN APPOGGIO

SUPPORTED USE

ANWENDUNG

UTILISATION EN APPUI

Fig. 1

UTILIZZO A PAVIMENTO (MONITOR)

FLOOR USE (MONITOR)
