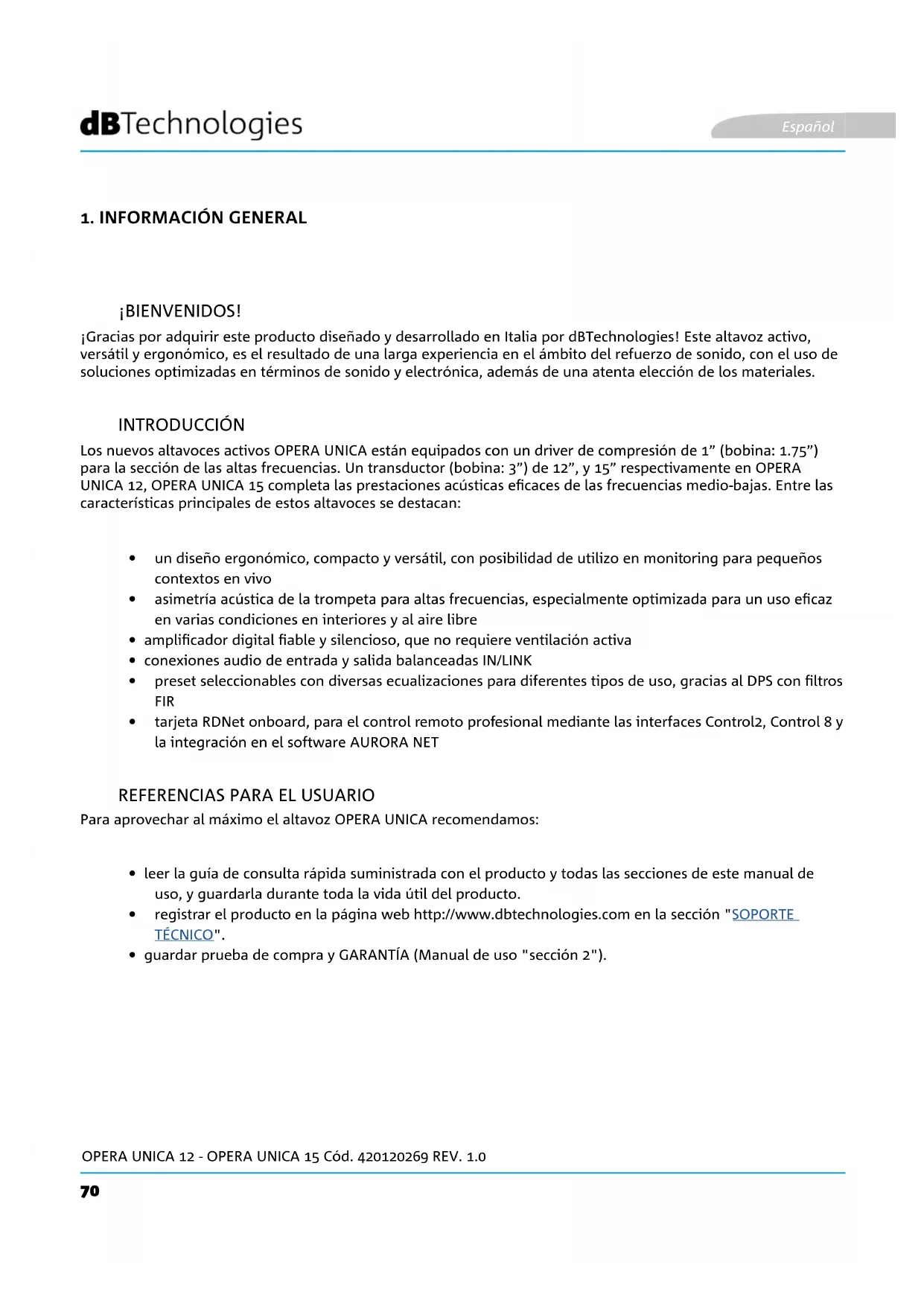

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

REFERENCIAS PARA EL USUARIO

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este altavoz activo, versátil y ergonómico, es el resultado de una larga experiencia en el ámbito del refuerzo de sonido, con el uso de soluciones optimizadas en términos de sonido y electrónica, además de una atenta elección de los materiales. Los nuevos altavoces activos OPERA UNICA están equipados con un driver de compresión de 1” (bobina: 1.75”) para la sección de las altas frecuencias. Un transductor (bobina: 3”) de 12”, y 15” respectivamente en OPERA UNICA 12, OPERA UNICA 15 completa las prestaciones acústicas ecaces de las frecuencias medio-bajas. Entre las características principales de estos altavoces se destacan: Para aprovechar al máximo el altavoz OPERA UNICA recomendamos:

• un diseño ergonómico, compacto y versátil, con posibilidad de utilizo en monitoring para pequeños contextos en vivo

• asimetría acústica de la trompeta para altas frecuencias, especialmente optimizada para un uso ecaz en varias condiciones en interiores y al aire libre

• amplicador digital able y silencioso, que no requiere ventilación activa

• conexiones audio de entrada y salida balanceadas IN/LINK

• preset seleccionables con diversas ecualizaciones para diferentes tipos de uso, gracias al DPS con ltros FIR

• tarjeta RDNet onboard, para el control remoto profesional mediante las interfaces Control2, Control 8 y la integración en el software AURORA NET

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.

• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".

• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2"). Español Español71 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO DIMENSIONES

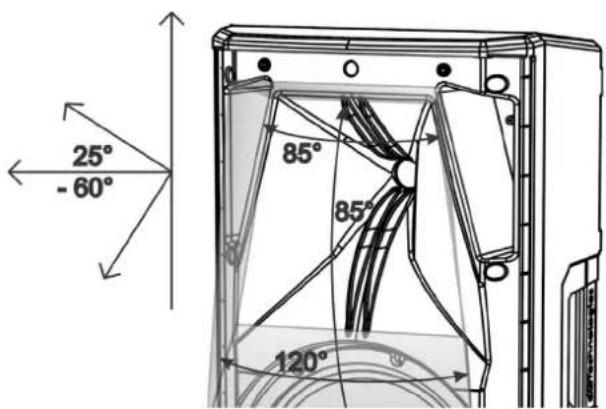

COBERTURA DEL SONIDO

La serie OPERA UNICA ha sido diseñada prestando especial atención a la optimización del peso y de las dimensiones totales. El gabinete resulta ligero pero resistente, e incorpora 2 asas, una lateral y una superior, para un fácil manejo. Para una rápida comparación de los 2 modelos, las medidas totales son: OPERA UNICA 12 - 350 mm (L), 642 mm (A), 349 mm (P) OPERA UNICA 15 - 420 mm (L), 722 mm (A), 419 mm (P) El diseño especial de la trompeta, esquematizado en la gura, es igual para los 2 modelos. En horizontal, la distribución se diferencia entre el valor de 85° (parte superior) y 120° (parte inferior). Esta característica optimiza la emisión del sonido, por ejemplo, en la instalación vertical en ambientes reverberantes. La apertura vertical total (85°) es asimétrica, para aumentar la presión sonora de la trompeta en las largas distancias. Considerar estos datos en caso de un posible uso con función monitoring o en el posicionamiento horizontal (de pared) del altavoz, para calcular la correcta distribución en el ambiente. Español72 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplicador digital clase D es el corazón de la serie OPERA ÚNICA. El sistema es silencioso, puesto que no requiere refrigeración ventilada. El control del sistema es encargado a un poderoso DSP especíco que controla varios parámetros. La potencia de amplicación sonora es de 900 W RMS para todos los modelos. El panel del DIGIPRO G3 cuenta con: ¡ATENCIÓN!

• Proteger el módulo de la humedad.

• No intentar abrir el amplicador de ninguna manera.

• En caso de funcionamiento incorrecto, quitar inmediatamente la alimentación desconectando el módulo de la red y contactar con un técnico autorizado.

• Sección de Entradas, Salidas y Control

• Sección de Alimentación

• Nunca quitar la rejilla frontal de protección del producto. Para evitar el riesgo de descarga eléctrica, en caso de daños accidentales o si se debe sustituir la rejilla de protección (en el servicio de asistencia), desconectar inmediatamente la fuente de alimentación. Nunca conectar la fuente de alimentación de red cuando la rejilla no se encuentre colocada. ¡ATENCIÓN!

SECCIÓN DE ALIMENTACIÓN

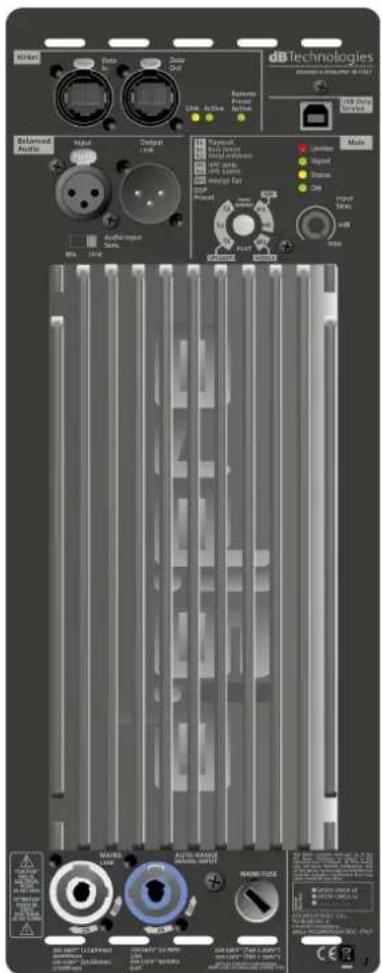

SECCIÓN DE ENTRADAS, SALIDAS, RDNET Y CONTROL Español Español73 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 SECCIÓN DE ENTRADAS, SALIDAS, RDNET Y CONTROL

5. DSP PRESET - ROTARY Y TABLA

Los presets seleccionables mediante rotary se indican en esta tabla como recordatorio. ALTAVOZ S1 - Playback, indicado para la reproducción de un programa musical S2 - Bass boost, acentúa las bajas frecuencias S3 - Vocal enhance, indicado para la reproducción de la voz humana HPF H1 - HPF 90Hz, aplica un ltro con frecuencia de cut-off a 90 Hz H2 - HPF 120Hz, aplica un ltro con una frecuencia WEDGE W1 - WEDGE FLAT, FLAT FLAT - No aplica ecualización de la salida del altavoz. USER/SERVICE - POSICIÓN PARA LA ACTUALIZACIÓN FIRMWARE Español

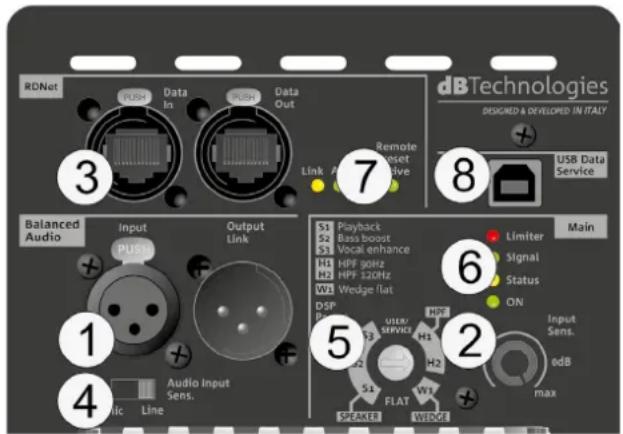

1. ENTRADA Y PUENTE AUDIO (“Balanced audio”)

Entrada y salida compatibles con cables XLR balanceados. En particular, se utiliza “Input” para la conexión con la señal de audio proveniente de la mezcladora o de otro altavoz, “Output Link” para el puente de la señal a los otros altavoces en conguración daisy-chain.

2. INPUT SENSITIVITY

Permite regular la atenuación del altavoz ajustando el volumen de entrada.

3. ENTRADA Y PUENTE DE LA CONEXIÓN DE RED RDNet

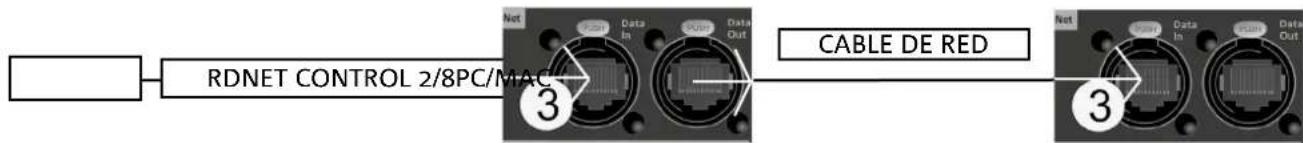

Sección compatible con cables de red que cuentan con conectores etherCON/RJ45. En particular “Data in” debe estar conectado a dispositivos como RDNet Control 2 o Control 8, “Data Out” es utilizado para el puente de la red a otros altavoces en conguración daisy- chain.

Leds relativos al funcionamiento del altavoz. Ver tabla explicativa en la página siguiente.

Leds relativos al funcionamiento en red (RDNet) del módulo. En particular, “Link” encendido indica que la red RDNet está activa y que ha reconocido el dispositivo, “Active” destellante indica que existe tráco de datos, “Remote Preset Active” que todos los controles locales en el panel amplicador son superados por el control remoto RDNet.

Puerto de tipo USB B, que se utilizará exclusivamente para la actualización del rmware del producto. Para mayor información, consultar la sección “ACTUALIZACIÓN DEL FIRMWARE”.

4. SELECTOR INPUT SENSITIVITY “Mic/Line”

Selector para colocar en la posición “Mic” en caso de entrada microfónica, “Line” en caso de señal proveniente por ejemplo de una mezcladora o de otro altavoz.74 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0

SECCIÓN DE ALIMENTACIÓN

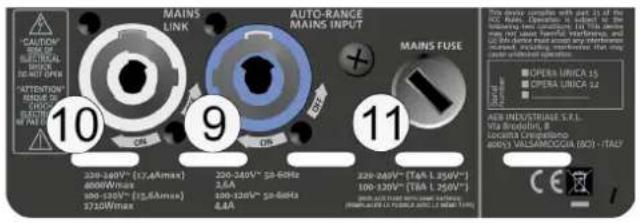

10. PUENTE DE ALIMENTACIÓN "MAINS LINK"

Compatible con conector tipo powerCON para el puente de la alimentación a otros altavoces. Para conocer el número máximo de módulos que pueden conectarse en un sistema transmitido, consultar la sección ESPECIFICACIONES TÉCNICAS.

9. CONECTOR DE ALIMENTACIÓN "MAINS INPUT"

Compatible con conector powerCON, la alimentación cuenta con la función autorange. Reconoce de forma automática la tensión dentro del intervalo [100-120V~] o [220-240V~].

CONEXIÓN DE LAS ENTRADAS

Comprobar que el contenido del embalaje esté completo. El embalaje contiene:

• cable de alimentación

• guía de consulta rápida y documentación de garantía

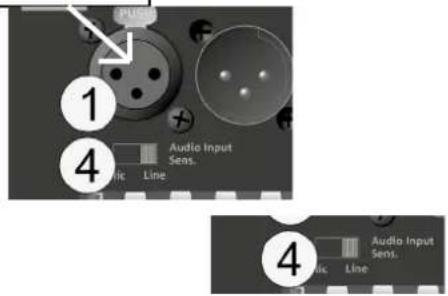

MICRÓFONO Es posible conectar 1 entrada en la sección de entrada y control en la parte trasera del altavoz. En particular, en caso de entrada microfónica, congurar el selector 4 en posición “Mic”. Español76 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0

CONEXIÓN DE LA ALIMENTACIÓN

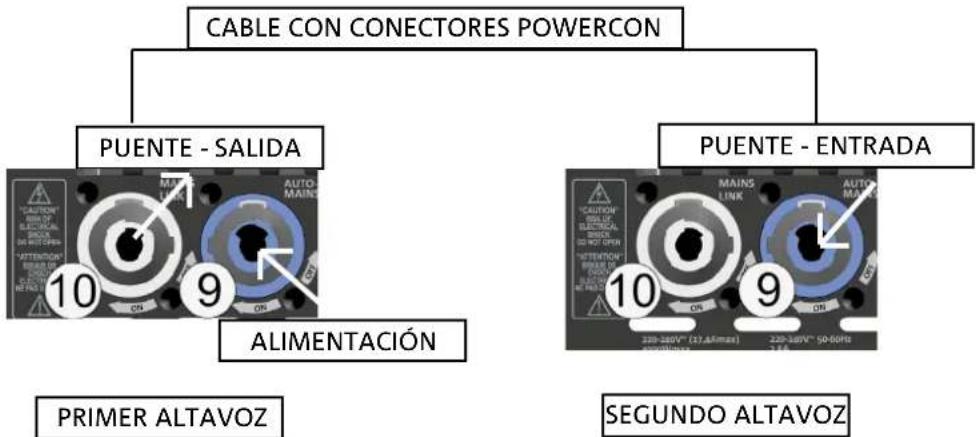

ALIMENTACIÓN CONEXIÓN DE LAS SALIDAS ENTRE VARIOS ALTAVOCES (puente de la señal de audio) CONEXIÓN DE LA ALIMENTACIÓN ENTRE VARIOS ALTAVOCES

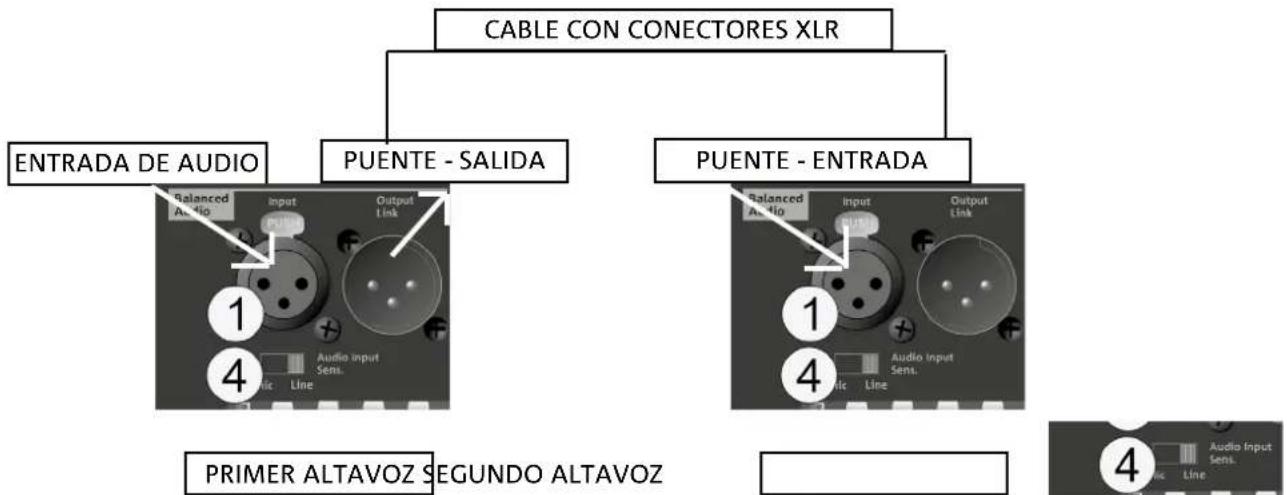

Es posible transmitir una señal audio conectando la salida Output Link a la entrada Input de una segunda OPERA UNICA. En el segundo altavoz, Audio Input Sensiivity debe estar en la posición “Line”. Es posible conectar 1 entrada en la sección de entrada y control en la parte trasera del altavoz. En particular, en caso de entrada microfónica, congurar el selector 4 en posición “Mic”. Español Español PRIMER ALTAVOZ SEGUNDO ALTAVOZ77 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0

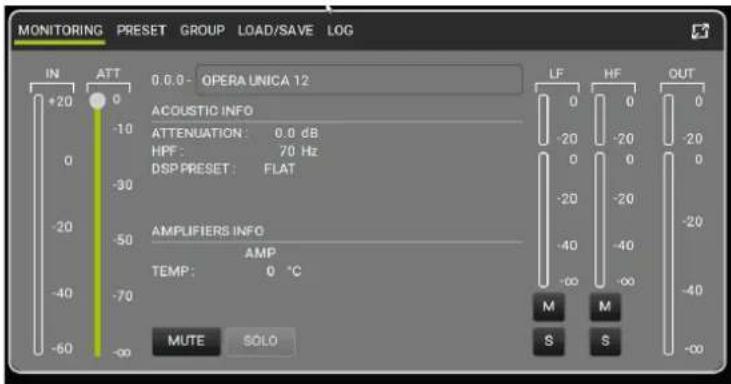

• Todos los parámetros del altavoz pueden regularse mediante el control remoto, una vez realizadas correctamente las conexiones RDNet, utilizando el software gratuito AURORA NET (en versión Beta cuando ha sido publicado este manual). Cuando el control es remoto, los controles locales presentes en los altavoces son superados. Gracias al uso de estos softwares, también es posible controlar un número mayor de parámetros (para más información, consultar el manual completo de AURORA NET). AURORA NET, en particular, es un software:

• multiplataforma (Windows / MAC OS X)

• permite un control más preciso de los parámetros y de su cronología

• permite una gestión más exible también en caso de grandes instalaciones jas / en vivo (con un control avanzado de los grupos)

• ha sido optimizado en cuanto a facilidad de uso y velocidad de visualización de los datos

• No se admiten tipos de instalación diferentes de los ilustrados aquí.

• No usar en ningún caso las asas del altavoz para colgarlo

• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas.

• Realizar la instalación en una supercie de apoyo plana y sin inclinación, en caso contrario es obligatoria una jación adicional de seguridad.

INSTALACIÓN EN SOPORTE

INSTALACIÓN SOBRE SUBWOOFER

1 altavoz OPERA UNICA se puede montar en un trípode de soporte opcional (accesorio SSB2) estándar con poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 160 cm. ¡ATENCIÓN!

• Utilizar un soporte de dimensiones idóneas, con el pie central hacia adelante para garantizar una estabilidad adecuada. Mediante la instalación con el accesorio DS2-S, es posible utilizar 1 OPERA UNICA directamente en subwoofer equipado con brida M20. Para más información, consultar el manual relativo del accesorio.

INSTALACIÓN SOBRE SUBWOOFER CON POSTE

Es posible usar un solo altavoz montado en un poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 160 cm. En caso de subwoofer modelo DVA S08DP o SUB 28D es necesaria una jación mecánica adicional, o una jación con correas para asegurar una instalación correcta y segura. Español Español79 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 Los altavoces de la serie OPERA UNICA se pueden utilizar como monitores para pequeños contextos en vivo. En este caso se colocan en posición horizontal sobre el lado inclinado. Es preciso recordar las características de cobertura acústica indicadas en la sección correspondiente. Usar las conguraciones DSP adecuadas, como indica la tabla “DSP preset” para la modalidad wedge (W1o FLAT). USO WEDGE (MONITORING) Los modelos OPERA UNICA pueden ser instalados en la pared en posición vertical u horizontal, mediante el accesorio WB-OP12, WB-OP15, para utilizar con OPERA UNICA 12, OPERA UNICA 15, respectivamente. Para más información, consultar las instrucciones relativas a estos accesorios. INSTALACIÓN EN LA PARED CON SOPORTES Los modelos OPERA UNICA se pueden instalar en trusses en posición vertical u horizontal, mediante el accesorio WB-OP12, WB-OP15, que se deben usar con OPERA UNICA 12, OPERA UNICA 15, respectivamente. Estos accesorios permite el uso de ganchos Aliscaff (no incluidos) para esta conguración particular. Para más información, consultar las instrucciones relativas a estos accesorios. INSTALACIÓN EN TRUSS CON SOPORTES Y ALISCAFF

INSTALACIÓN CON ARMELLAS

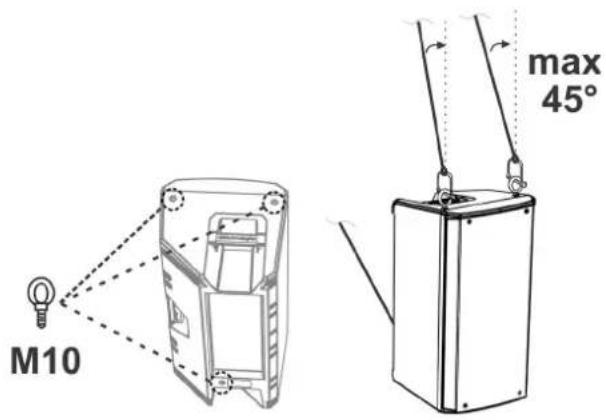

Es posible instalar el altavoz utilizando ganchos eyebolt (armellas). El posicionamiento se ilustra en la gura lateral, donde el eyebolt trasero permite regular el ángulo nal (MÁX. 45°). Español80 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 Para completar la serie, están disponibles como opcionales los siguientes accesorios:

• SSB2, par de trípodes de diámetro 35 mm

• Soporte de pared OP-WB12, OP-WB15

• Rain Cover RC-M1, válido para todos los modelos OP-WB (SOSTENES A LA PARED) RC-M1 (RAIN COVER) Para más información, consultar los manuales correspondientes.

• ¡Nunca utilizar las asas para colgar el altavoz! ¡ATENCIÓN! Todas las actualizaciones sobre los accesorios se encuentran en el sitio www.dbtechnologies.com SSB2 (PAR DE TRÍPODES)

5. RESOLUCIÓN DE PROBLEMAS

1. Comprobar la presencia correcta de la alimentación general del sistema.

2. Comprobar que el cable de alimentación esté conectado correctamente.

1. Comprobar que la conexión de entrada de la señal de audio se haya efectuado correctamente.

2. Comprobar que los cables utilizados no estén dañados.

3. Comprobar que la consola o la fuente de audio esté encendida y muestre claramente la presencia de

una señal de salida.

4. Comprobar que el nivel de la entrada sea adecuado.

1. Primero, ajustar el volumen de la fuente, luego llevar la ganancia de la entrada a un nivel adecuado.

Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado puede causar una pérdida o alteración de la señal).

2. Comprobar que las conguraciones de selección de la entrada (Mic/Line) sean correctas con respecto a

3. Comprobar que las conguraciones de “DSP” preset sean adecuadas para el uso seleccionado.

El altavoz no se enciende: El difusor se enciende pero no emite sonidos: El altavoz emite un sonido insuciente o distorsionado: Español82 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0

AMPLIFICADOR Tipo: Respuesta en frecuencia [-10dB]: Tipo: HF motor de compresión (salida): Máx. SPL: Directividad: LF Bobina de voz: Respuesta en frecuencia [-3dB]: Clase de amplicación: LF: HF Bobina de voz: Frecuencia de crossover (24 dB/oct): Altavoz activo de 2 vías

Clase D 12” (OPERA UNICA 12) / 15” (OPERA UNICA 15) 1.75" 1600 Hz Cobertura (HxV): conector PowerCON Alimentación Español Español83 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 Potencia de amplicación RMS: Controles: Potencia de pico: 900 W Nivel y selector de la entrada, rotary DSP preset 1800 W PROCESADOR

Controlador interior: Entradas: Salidas: Convertidor A/D D/A: DSP 56 bits 1 entrada audio balanceada (con selección Line/Mic), 1 entrada RDNet 24 bits/48 kHz 1x XLR Link OUT, 1 salida RDNet Peak, RMS, Térmico Limitador: Alimentación: powerCON IN/LINK INTERFAZ USUARIO Absorción a 1/8 de la potencia en condiciones medias de uso (*): 1,3 A (230 V) - 2,1 A (115 V) Absorción a 1/3 de la potencia en condiciones máximas de uso (**): 2,6 A (230 V) - 4,4 A (115 V) Absorción con altavoz encendido en ausencia de señal (idle): 19 W Corriente de inrush: 46 A Número de altavoces para transmisión: 6 (1+5) (230 V) / 3 (1+2) (115 V) ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN)

• NOTA PARA EL INSTALADOR: Valores que se reeren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de conguración, se recomienda considerar los valores mínimos de dimensionamiento. ** NOTA PARA EL INSTALADOR: Valores que se reeren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limitador). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales. Español84 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 DIMENSIONES Material: Polipropileno PP reforzado Rejilla: Posibilidad para y-bar: Elaboración CNC

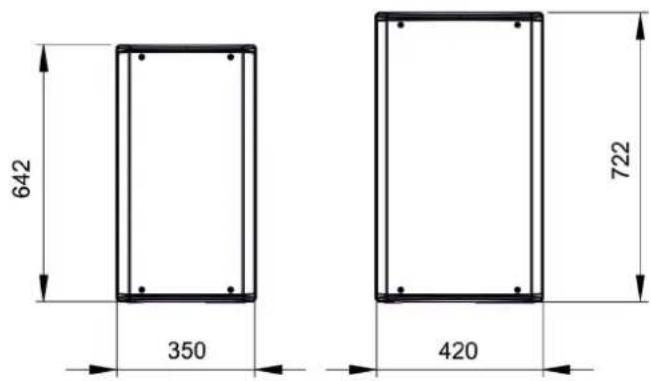

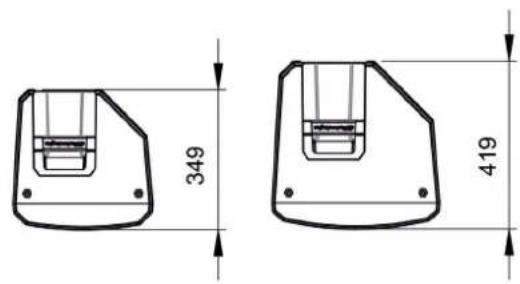

Ancho: Asas: Profundidad: Altura: Montaje en soporte: Peso: 350 mm (OPERA UNICA 12) / 420 mm (OPERA UNICA 15) 2 (lateral, superior) 349 mm (OPERA UNICA 12) / 419 mm (OPERA UNICA 15) 642 mm (OPERA UNICA 12) / 722 mm (OPERA UNICA 15) Sí, 36 mm 15 kg (OPERA UNICA 12) / 18,2 kg (OPERA UNICA 15) Características, especicaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modicar o mejorar el diseño o la fabricación sin asumir la obligación de modicar o mejorar también los productos realizados anteriormente. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Español
