BEDIENUNGSANLEITUNG Opera Unica 15 DB Technologies

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS .................................... 39

WILLKOMMEN! EINLEITENDER ÜBERBLICK

ANHALTSPUNKTE FÜR DEN BENUTZER

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieser vielseitige und ergonomische Aktivlautsprecher ist das Ergebnis einer langen Erfahrung im Bereich der Beschallungssysteme mit optimierten Lösungen in Sachen Akustik und Elektronik sowie in der Wahl der Materialien. Die neuen Aktivlautsprecher OPERA UNICA sind mit einem Kompressionstreiber mit 1” (Spule: 1.75”) für die Hochtöner ausgestattet. Ein Wandler (Spule: 3“) mit 12“ und 15“ jeweils an OPERA UNICA 12, OPERA UNICA 15 ergänzt die wirksame Schallleistung bei mittleren-niedrigen Frequenzen. Zu den Haupteigenschaften dieser Lautsprecher gehören: Zur besten Verwendung Ihres OPERA UNICA Lautsprechers empfehlen wir Folgendes:

• ein ergonomisches, kompaktes und vielseitiges Design mit Einsatzmöglichkeit im Monitoring im Rahmen kleiner Live-Kontexte

• akustische Asymmetrie des Horns für hohe Frequenzen, speziell für den efzienten Einsatz in verschiedenen Indoor- und Outdoor-Situationen optimiert

• zuverlässiger digitaler Verstärker mit besonderer Laufruhe, der keine aktive Belüftung erfordert

• Audio-Verbindungen am symmetrischen Ein- und Ausgang IN/LINK

• Voreinstellungen, die mit unterschiedlichen Entzerrungen je nach Einsatztyp dank dem DPS mit FIR- Filtern gewählt werden können

• RDNet-Schnittstelle onboard für eine professionelle Fernsteuerung über die Schnittstellen Control2, Control8 und die Integration in die Software AURORA NET

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;

• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ” zu registrieren.

• und bewahren Sie die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2” gut auf). Deutsch Deutsch39 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

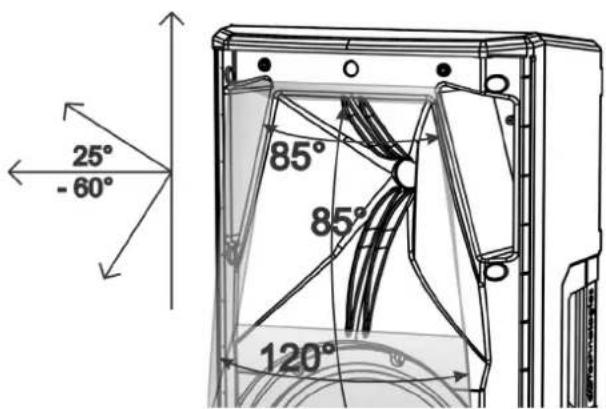

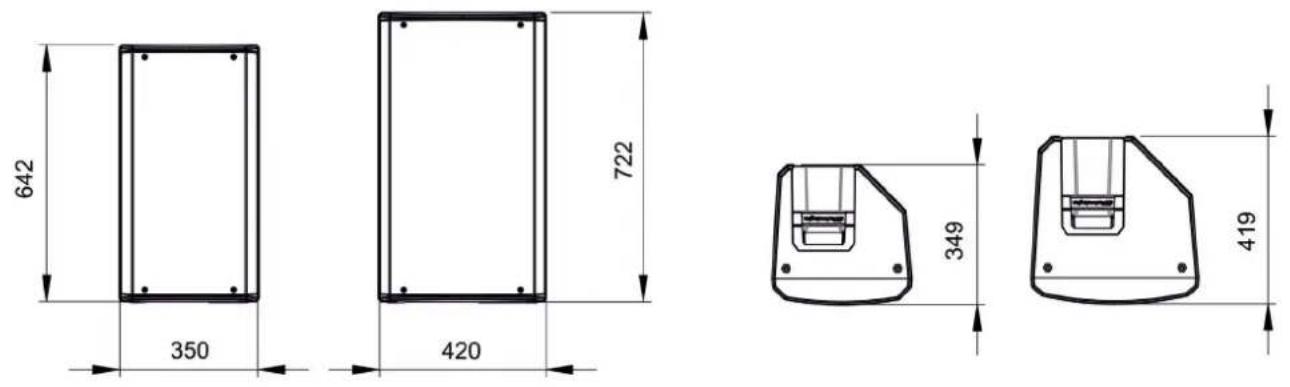

ABMESSUNGEN AKUSTISCHE ABDECKUNG Die Serie OPERA UNICA wurde mit einem besonderen Augenmerk auf weniger Gewicht und ein kleineres Format entworfen. Das Gehäuse resultiert leicht ist jedoch gleichzeitig widerstandsfähig. Für eine einfache Handhabung ist es mit 2 Griffen, einem seitlich oder einem oben angeordneten, versehen. Die Abmessungen der 2 Modelle im schnellen Vergleich: OPERA UNICA 12- 350 mm (L), 642 mm (H), 349 mm (T) OPERA UNICA 15- 420 mm (L), 722 mm (H), 419 mm (T) Das besondere Design des Horns ist bei allen 2 Modellen das gleiche. Siehe Abbildung. Auf der Horizontalen ist der Abstrahlwinkel zwischen dem Wert von 85° (oben) und 120° (unten) differenziert. Diese Anordnung optimiert die akustische Abgabe, beispielsweise bei einer vertikalen Installation in Umgebungen mit Nachhalleffekt. Die vertikale Gesamtöffnung (85°) ist asymmetrisch zur Verstärkung des Schalldrucks des Horns bei langer Distanz. Diese Daten sind im Falle einer Anwendung mit Monitoring- Funktion oder bei eventueller horizontaler Anordnung (an der Wand) des Lautsprechers zu berücksichtigen, um die richtige akustische Abdeckung der Umgebung berechnen zu können. Deutsch40 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der digitale Verstärker in Klasse D, das Herz der Serie OPERA UNICA. Das System weist eine besondere Laufruhe auf und erfordert keine Kühlung durch Belüftung. Das System wird von einem dedizierten leistungsstarken DSP gesteuert, der verschiedene Parameter verwaltet. Die Schallverstärkungsleistung beträgt bei allen Modellen 900 W RMS. Das Panel des DIGIPRO G3 verfügt über: ACHTUNG!

• Schützt das Modell vor Feuchtigkeit.

• Versuchen Sie nicht, den Verstärker zu öffnen.

• Bei Funktionsstörungen sofort den Strom abschalten, indem Sie das Modul vom Stromnetz trennen, dann wenden Sie sich bitten an einen autorisierten Techniker.

• Eingang, Ausgang und Steuerbereich

• Entfernen Sie niemals das Frontschutzgitter des Produkts. Um einen elektrischen Schlag vorzubeugen, die Stromversorgung im Falle einer zufälligen Beschädigung oder eines Austausches des Schutzgitters (was beim Kundendienst durchgeführt werden muss) sofort trennen. Schließen Sie das Netzteil nicht an, wenn das Schutzgitter nicht angebracht ist. ACHTUNG! VERSORGUNGSBEREICH

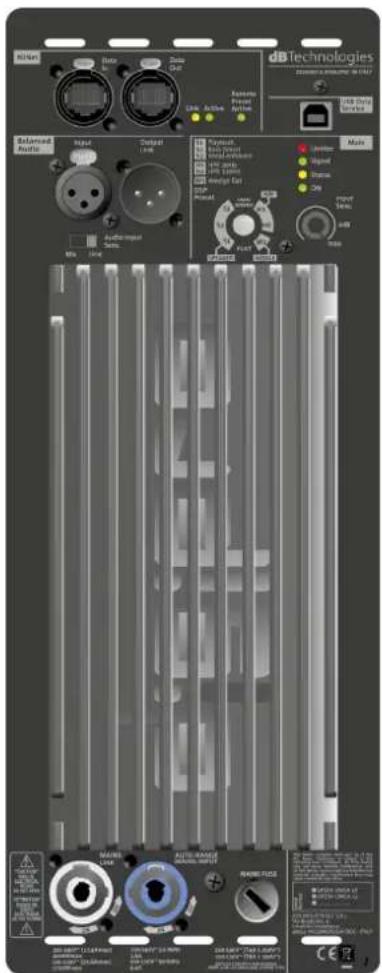

EIN-/ AUSGANG-, RDNET UND STEUERBEREICH

Deutsch Deutsch41 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

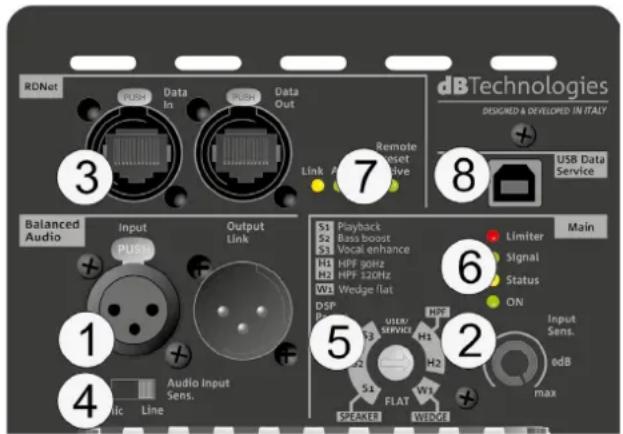

EINGANG, AUSGANG, RDNET UND STEUERBEREICH

5. DSP-VOREINSTELLUNGEN - ROTARY UND TABELLE

In dieser Tabelle werden die über Rotary wählbaren Voreinstellungen als Vormerker illustriert. SPEAKER S1 - Playback, für die Wiedergabe eines Musikprogrammes geeignet S2 - Bass boost, mit Betonung der niedrigen Frequenzen S3 - Vocal enhance, für die Wiedergabe der menschlichen Stimme geeignet HPF H1 - HPF 90 Hz, wendet einen Filter mit Cut-Off-Frequenz bei 90 Hz an H2 - HPF 120 Hz, wendet einen Filter mit einer Frequenz an WEDGE W1 - WEDGE FLAT, FLAT FLAT - Am Ausgang des Lautsprechers wird keine Entzerrung angewandt. USER/SERVICE - POSITION FÜR FIRMWARE-AKTUALISIERUNG

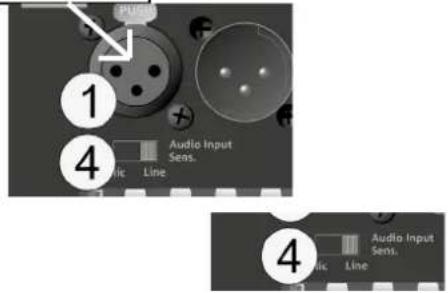

1. AUDIO-EINGANG UND RÜCKLAUF („symmetrisches Audio“)

Eingang und Ausgang kompatibel mit symmetrischen XLR-Kabeln. Insbesondere wird der „Eingang“ für die Verbindung mit dem vom Mischer oder einem anderen Lautsprecher stammenden Tonsignal verwendet, der „Ausgangs-Anschluss” hingegen für den Rücklauf des Signals zu anderen Lautsprechern in Daisy- Chain-Konguration.

2. INPUT SENSITIVITY

Ermöglicht die Einstellung der Dämpfung des Lautsprechers über die Eingangslautstärke.

3. EINGANG UND RÜCKLAUF DER RDNet-

NETZWERKVERBINDUNG Abschnitt ist mit Netzwerkkabel mit etherCON / RJ45- Steckverbindern kompatibel. Insbesondere sollte „Daten Ein“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden sein; „Daten Aus“ kann für den Neustart des Netzwerks zu anderen Lautsprechern in einer Daisy-Chain-Konguration verwendet werden.

LEDs der Betriebsanzeige des Lautsprechers. Siehe erklärende Tabelle auf der nächsten Seite.

Betriebs-LEDs des Moduls mit Vernetzung (RDnet). Wenn „Anschluss“ aktiviert ist, bedeutet dies insbesondere, dass das RDNet-Netzwerk aktiv ist und das Gerät erkannt hat. Wenn „Active“ blinkt, bedeutet dies, dass der Datenaustausch hergestellt ist. „Remote Preset Active“ zeigt an, dass alle lokalen Bedienelemente des Verstärker-Bedienfelds von der RDNet-Fernsteuerung umgangen werden.

Ein USB-Port B, der nur für die Firmware-Aktualisierung des Produkts verwendet wird. Weitere Informationen nden Sie im Abschnitt „FIRMWARE-AKTUALISIERUNG“.

4. WÄHLSCHALTER INPUT SENSITIVITY “Mic/Line”

Dieser Wählschalter muss bei einem Mikrophon-Eingang auf „Mic“ gestellt werden. „Line“ muss gewählt werden, wenn das Signal von einem Mischer oder einem anderen Lautsprecher stammt. Deutsch42 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0 VERSORGUNGSBEREICH

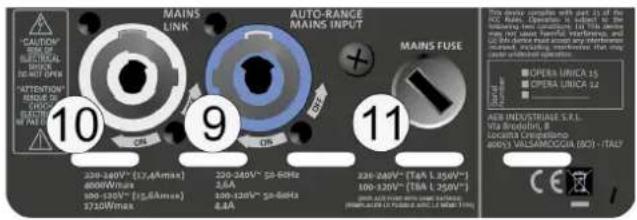

10. VERSORGUNGSRÜCKLAUF „MAINS-ANSCHLUSS”

Kompatibel mit einem powerCON-Stecker zum Weitergabe der Stromversorgung an andere Lautsprecher. Die maximale Anzahl der Module, die in einem neu gestarteten System angeschlossen werden können, nden Sie im Abschnitt TECHNISCHE DATEN.

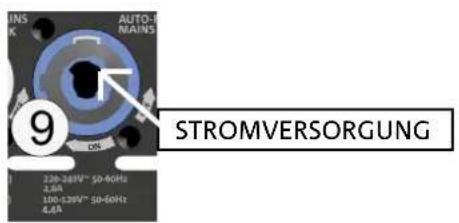

9. VERSORGUNGSVERBINDER „MAINS INPUT”

Kompatibel mit dem powerCON-Verbinder ist die Stromversorgung mit der Auto-Bereich-Funktion ausgestattet. Erkennt die Spannung im Bereich [100-120 V~] oder [220-240 V~] automatisch.

11. NETZWERKSICHERUNG

Gehäuse für die Netzsicherung. Deutsch Deutsch43 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

2. ERSTMALIGES EINSCHALTEN

VERPACKUNGSINHALT VERWENDUNG

VERBINDUNG DER EINGÄNGE

Überprüfen Sie, dass der Inhalt der Verpackung vollständig ist. Die Verpackung enthält:

• OPERA UNICA Lautsprecher

• Quick Start-Anleitung und Garantieschein

• 1 Sicherung MIXER / LEITUNG MIKROPHON An der Rückseite des Lautsprechers kann im Input- und Steuerbereich bis zu 1 Eingang angeschlossen werden. Bei einem Mikrophon-Eingang den Wählschalter 4 auf „MIC” stellen. Deutsch44 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

ANSCHLUSS AN DIE VERSORGUNG

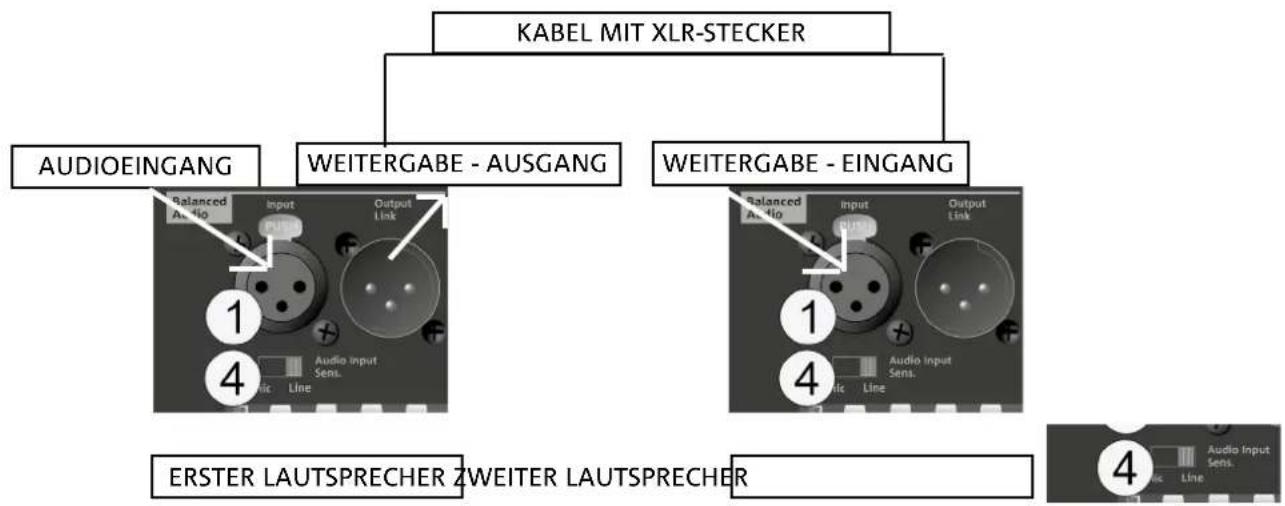

STROMVERSORGUNG VERBINDUNG DER AUSGÄNGE MEHRERER LAUTSPRECHER (Weitergabe des Audiosignals)

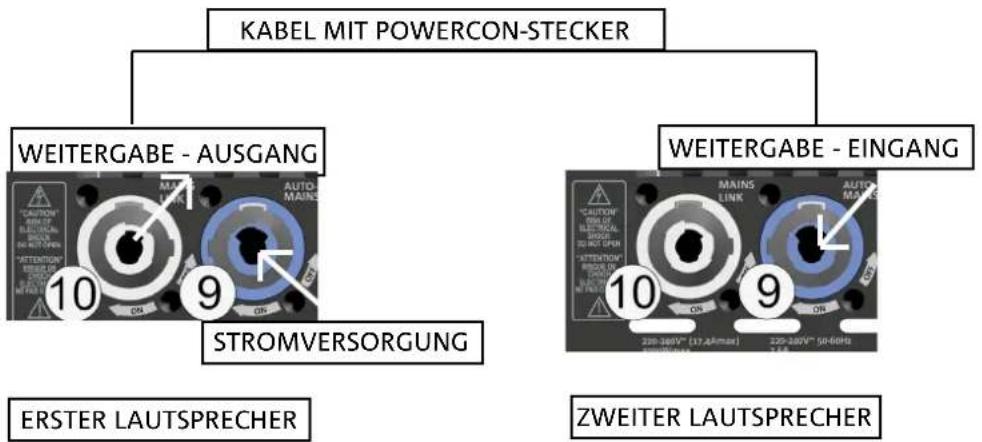

VERBINDUNG DER VERSORGUNG MEHRERER LAUTSPRECHER

ERSTER LAUTSPRECHER ZWEITER LAUTSPRECHER

WEITERGABE - AUSGANG

WEITERGABE - EINGANG

WEITERGABE - AUSGANG

WEITERGABE - EINGANG

KABEL MIT XLR-STECKER

Ein Audiosignal kann weitergegeben werden, indem der Ausgang Output Link am Input-Eingang eines zweiten OPERA UNICA angeschlossen wird. Beim zweiten Lautsprecher muss sich Audio Input Sensitivity an der Position „Line“ benden. An der Rückseite des Lautsprechers kann im Input- und Steuerbereich bis zu 1 Eingang angeschlossen werden. Bei einem Mikrophon-Eingang den Wählschalter 4 auf „MIC” stellen. ERSTER LAUTSPRECHER ZWEITER LAUTSPRECHER Deutsch Deutsch45 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

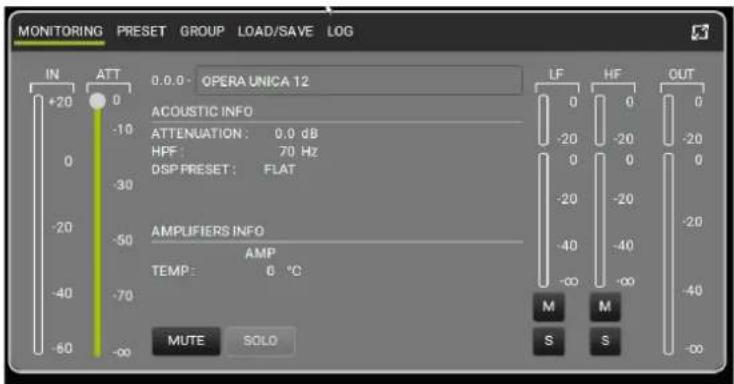

• Alle Parameter des Lautsprechers können, sobald die RDNet-Verbindungen ordnungsgemäß hergestellt ist, mit der Fernsteuerung über die Software AURORA NET (in Version Beta zum Veröffentlichungsdatum dieses Handbuchs) eingestellt werden. Bei der Bedienung über Fernsteuerung werden die lokalen Bedienelemente am Lautsprecher umgangen. Mit diesen Softwares ist es außerdem möglich, eine größere Anzahl von Parametern zu steuern (weitere Informationen nden Sie im kompletten Handbuch von AURORA NET). AURORA NET, insbesondere, ist eine Software:

• Mehrfachplattform (Windows /MAC OS X)

• ermöglicht eine präzisere Kontrolle der Parameter und deren Chronologie

• ermöglicht ein exibleres Management auch bei Fest-/Live-Installationen (mit fortschrittlicher Steuerung der Gruppen)

• ist im Hinblick auf die Verwendbarkeit und Anzeigegeschwindigkeit der Daten optimiert

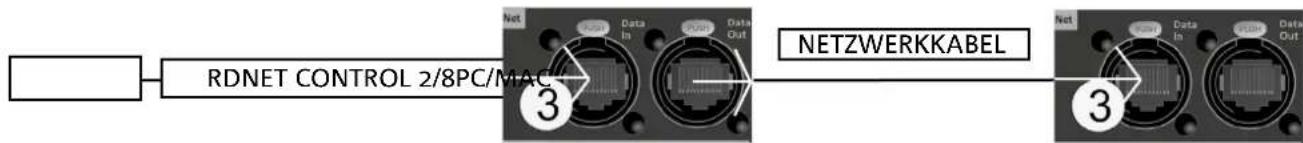

3. RDNET-VERBINDUNG UND FERNSTEUERUNG

4. ANWENDUNGSBEISPIELE

• Andere als die hier dargestellten Installationen sind nicht zulässig.

• Verwenden Sie die Griffe des Lautsprechers nie um ihn aufzuhängen.

• Überprüfen Sie stets, dass er stabil angeordnet ist und dass die Installation keine Gefahrenquelle für Personen, Tiere oder Gegenstände darstellt.

• Die Installation muss auf ebenem, nicht geneigtem Untergrund erfolgen, andernfalls müssen zusätzliche Sicherheitsbefestigungsmittel angebracht werden.

1 OPERA UNICA Lautsprecher kann auf einem als Optional erhältlichen Standard- Dreibeinstativ (Zubehörteil SSB2) mit Durchmesser des Pfostens von 35 mm installiert werden. Die maximal zulässige Höhe zwischen dem Sockel des Lautsprechers und dem Boden beträgt 160 cm. ACHTUNG!

• Verwenden Sie einen Ständer mit angemessenen Abmessungen, dessen mittleres Bein nach vorne gerichtet sein muss, um eine angemessene Stabilität zu gewährleisten. Bei der Installation des Zubehörs DS2-S kann 1 OPERA UNICA auch direkt auf einem Subwoofer mit einem M20 Flansch installiert werden. Weitere Informationen entnehmen Sie bitte der entsprechenden Bedienungsanleitung des Zubehörs.

INSTALLATION AUF EINEM SUBWOOFER MIT PFOSTEN

Es besteht die Möglichkeit, einen einzigen Lautsprecher auf einem Pfosten mit 35 mm Durchmesser zu montieren. Die maximal zulässige Höhe zwischen dem Sockel des Lautsprechers und dem Boden beträgt 160 cm. Bei einem Subwoofer DVA S08DP oder SUB 28D ist eine zusätzliche mechanische Befestigung oder eine Befestigung mit Riemen erforderlich, um die Installation korrekt zu sichern. Deutsch Deutsch47 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0 Die Lautsprecher der Serie OPERA UNICA können als Monitor für kleine Live-Kontexte verwendet werden. In diesem Fall werden sie in waagrechter Position auf der schrägen Seite abgelegt. Berücksichtigen Sie dabei die akustische Abdeckung, die im entsprechenden Abschnitt angegeben wird. Die angemessenen DSP-Einstellungen, die in der Tabelle „DSP preset” für den Wedge-Modus (W1 oder FLAT) angegeben werden, verwenden. WEDGE-VERWENDUNG (MONITORING) Die Modelle OPERA UNICA können mit dem Zubehör WB-OP12 oder WB-OP15 für jeweils OPERA UNICA, 12 OPERA UNICA 15 in vertikaler oder horizontaler Position an der Wand installiert werden. Bezüglich weiterer Einzelheiten verweisen wir an dieser Stelle auf die Anleitungen dieses Zubehörs.

WANDINSTALLATION MIT BEFESTIGUNGSBÜGELN

Die Modelle OPERA UNICA können mit dem Zubehör WB-OP12 oder WB-OP15 für jeweils den OPERA UNICA 12, OPERA UNICA 15 in vertikaler oder horizontaler Position an einer Traverse installiert werden. Dieses Zubehör ermöglicht die Verwendung von Aliscaff-Kupplungen (nicht mitgeliefert) in dieser besonderen Konguration. Bezüglich weiterer Einzelheiten verweisen wir an dieser Stelle auf die Anleitungen dieses Zubehörs. INSTALLATION AN TRAVERSEN MIT BÜGELN UND ALISCAFF-KUPPLUNGEN

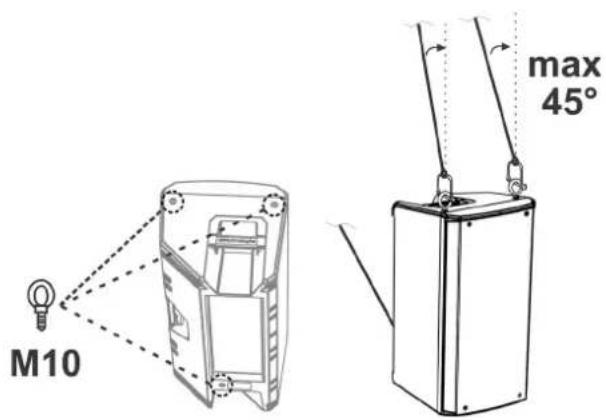

INSTALLATION MIT RINGSCHRAUBEN

Der Lautsprecher kann unter Anwendung der Eyebolt-Haken (Ringschrauben) installiert werden. Die Positionierung wird auf der nebenstehenden Abbildung dargestellt, wo der hintere Eyebolt eine Regulierung des Endwinkels (MAX. 45°) ermöglicht. Deutsch48 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0 Zur Ergänzung der Serie sind optional folgende Zubehörteile vorgesehen:

• SSB2, Paar Dreibeine, Durchmesser 35 mm

• Wandbefestigungsbügel OP-WB12, OP-WB15

• Rain Cover RC-M1, passend für alle Modelle OP-WB (WANDBEFESTIGUNGSBÜGEL) RC-M1 (RAIN COVER) Für jegliche weiteren Informationen nehmen Sie bitte Bezug auf die entsprechenden Bedienungsanleitungen.

• Hängen Sie den Laufsprecher nie an den Griffen auf! ACHTUNG! Konsultieren Sie für alle Updates auf das Zubehör bitte www.dbtechnologies.com SSB2 (PAAR DREIBEINE)

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.

2. Überprüfen Sie, dass das Anschlusskabel korrekt eingesteckt ist.

1. Überprüfen Sie, dass die Verbindungen am Eingang des Audiosignals korrekt erfolgt sind.

2. Überprüfen Sie, dass die verwendeten Kabel nicht beschädigt sind.

3. Überprüfen Sie, dass der Mixer oder die Audioquelle eingeschaltet sind und das Vorhandensein des

Ausgangssignals deutlich angezeigt wird.

4. Überprüfen Sie, dass der Pegel des Eingangs angemessen ist.

1. Regulieren Sie zunächst das Volumen der Abgabequelle und bringen Sie dann den Austrag des Eingangs

auf einen angemessenen Pegel. Überprüfen Sie, dass die verwendeten Kabel keine Beschädigungen aufweisen. Sollte dies der Fall sein, müssen sie ersetzt werden (ein beschädigtes Kabel kann zum Signalverlust oder dessen Verfälschung führen).

2. Überprüfen Sie, dass die Wahleinstellungen des Eingangs (Mic/Line) in Bezug auf die Quelle korrekt sind

3. Überprüfen Sie, dass die Voreinstellungen des „DSP” für die gewählte Anwendung geeignet sind.

Der Lautsprecher lässt sich nicht einschalten: Der Lautsprecher lässt sich einschalten, gibt jedoch keine Töne ab: Der Lautsprecher gibt eine unzureichende oder verzerrte Klangqualität ab: Deutsch50 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

ALLGEMEINE ANGABEN AKUSTIK-DATEN VERSTÄRKER Typ: Frequenzgang [-10dB]: Typ: HF-Kompressionstreiber (Ausgang): Max. SPL: Richtlinie: LF Schwingspule: Frequenzgang [-3dB]: Verstärkungsklasse: LF: HF-Schwingspule: Frequenzweiche (24 dB/oct): 2-Wege-Aktivlautsprecher

Klasse D 12” (OPERA UNICA 12) / 15“ (OPERA UNICA 15) 1.75” 1600 Hz Abstrahlwinkel (HxV): PowerCON-Stecker Stromversorgung Deutsch Deutsch51 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0 Verstärkungsleistung RMS: Bedienelemente: Leistungsspitze: 900 W Pegel und Wählschalter des Eingangs, rotary DSP-Voreinstellungen 1800 W PROZESSOR

EINGÄNGE UND AUSGÄNGE

Interner Controller: Eingänge: Ausgänge: Wandler A/D D/A: DSP 56 bit 1 symmetrischer Audioeingang (mit Line/Mic-Auswahl), 1 RDNet-Eingang 24 bit/48 kHz 1x XLR AUS-Anschluss, 1 RDNet-Ausgang Peak, RMS, Thermoschalter Limiter (Begrenzer): Versorgung: PowerCON IN/LINK BENUTZEROBERFLÄCHE Aufnahme bei 1/8 der Leistung unter durchschnittlichen Einsatzbedingungen (*): 1,3 A (230 V) - 2,1 A (115 V) Aufnahme bei 1/3 der Leistung unter maximalen Einsatzbedingungen (**): 2,6 A (230 V) - 4,4 A (115 V) Aufnahme bei eingeschaltetem Lautsprecher ohne Signal (Leerlauf): 19 W Einschaltstrom: 46 A Anzahl der Lautsprecher, die weitergegeben werden können: 6 (1+5) (230 V) / 3 (1+2) (115 V) VERSORGUNGSSPEZIFIKATIONEN (AUFNAHME / INSTALLATION)

• *HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit seltenem oder ohne Clipping). Es wird für jede Art von Konguration empfohlen, diese als Mindestgrößen zu betrachten. ** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häugem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empehlt es sich, nach diesen Werten zu dimensionieren. Deutsch52 OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0 ABMESSUNGEN Material: Verstärktes Polypropylen PP Gitter: Auslegung für Fly-bar: CNC-Verarbeitung

Breite: Griffe: Tiefe: Höhe: Montage auf Pfosten: Gewicht: 350 mm (OPERA UNICA 12) / 420 mm (OPERA UNICA 15) 2 (seitlich, oben) 349 mm (OPERA UNICA 12) / 419 mm (OPERA UNICA 15) 642 mm (OPERA UNICA 12) / 722 mm (OPERA UNICA 15) Ja, 36 mm 15 kg (OPERA UNICA 12) / 18,2 kg (OPERA UNICA 15) Die Eigenschaften, die Spezikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Tel [phone] www.dbtechnologies.com [e-mail] Deutsch53 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 INDEXINDEX 1. GÉNÉRALITÉS ........................................................................................................................ 53 BIENVENUE ! ..................................................................................................................... 53 INTRODUCTION ................................................................................................................ 53
