MODE D'EMPLOI Opera Unica 15 DB Technologies

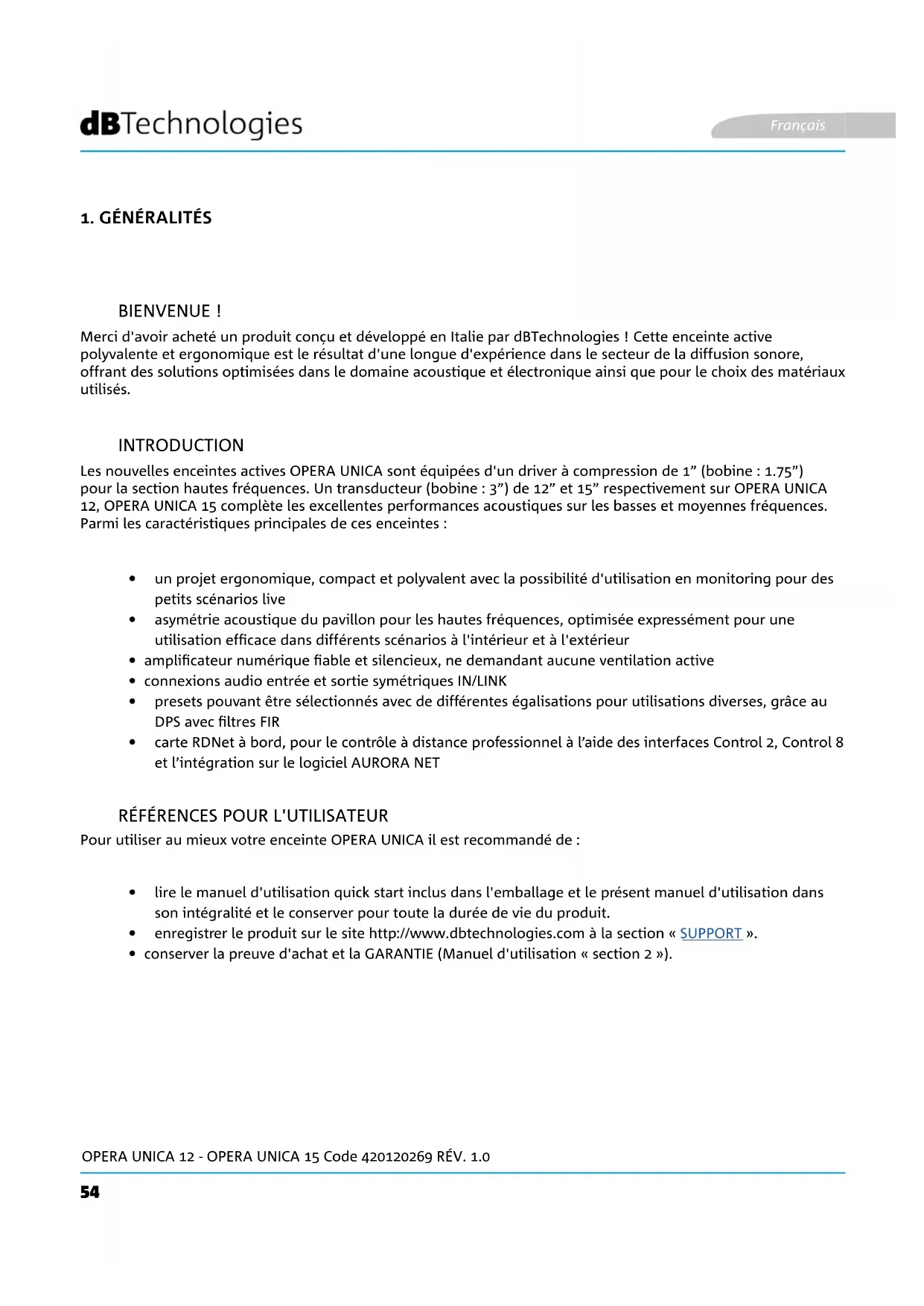

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette enceinte active polyvalente et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés. Les nouvelles enceintes actives OPERA UNICA sont équipées d'un driver à compression de 1” (bobine : 1.75”) pour la section hautes fréquences. Un transducteur (bobine : 3”) de 12” et 15” respectivement sur OPERA UNICA 12, OPERA UNICA 15 complète les excellentes performances acoustiques sur les basses et moyennes fréquences. Parmi les caractéristiques principales de ces enceintes : Pour utiliser au mieux votre enceinte OPERA UNICA il est recommandé de :

• un projet ergonomique, compact et polyvalent avec la possibilité d'utilisation en monitoring pour des petits scénarios live

• asymétrie acoustique du pavillon pour les hautes fréquences, optimisée expressément pour une utilisation efcace dans différents scénarios à l'intérieur et à l'extérieur

• amplicateur numérique able et silencieux, ne demandant aucune ventilation active

• connexions audio entrée et sortie symétriques IN/LINK

• presets pouvant être sélectionnés avec de différentes égalisations pour utilisations diverses, grâce au DPS avec ltres FIR

• carte RDNet à bord, pour le contrôle à distance professionnel à l’aide des interfaces Control 2, Control 8 et l’intégration sur le logiciel AURORA NET

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.

• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».

• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »). Français Français55 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

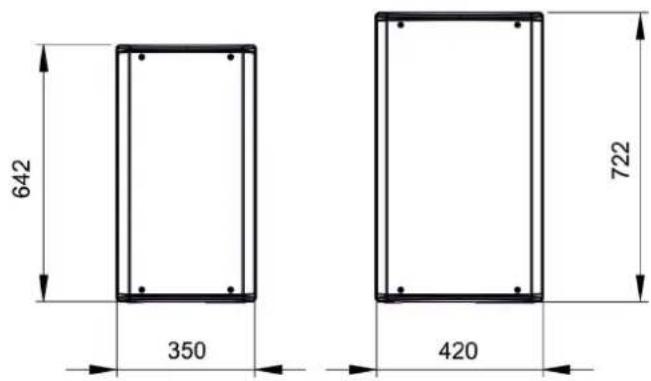

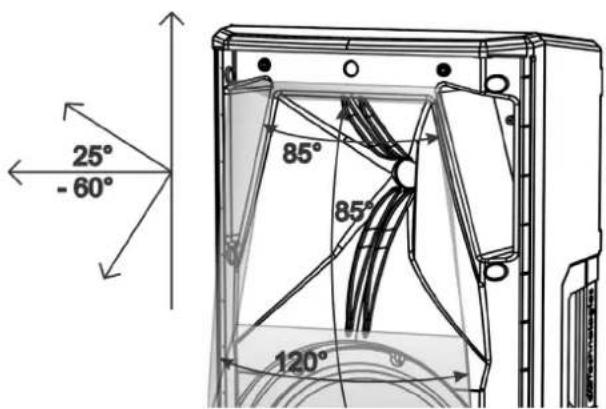

DIMENSIONS COUVERTURE ACOUSTIQUE La série OPERA UNICA a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est léger mais robuste à la fois ; il intègre 2 poignées, une latérale ou une supérieure, pour une maniabilité aisée. Pour une comparaison rapide des 2 modèles, on reporte ci-dessous les mesures totales : OPERA UNICA 12 - 350 mm (L), 642 mm (A), 349 mm (P) OPERA UNICA 15 - 420 mm (L), 722 mm (A), 419 mm (P) Le dessin particulier du pavillon, représenté schématiquement dans la gure, est commun aux 2 modèles. À l'horizontale, la couverture diffère entre la valeur de 85° (partie supérieure) et de 120° (partie inférieure). Cet expédient optimise l'émission acoustique par exemple dans le cas d'installation verticale dans des milieux réverbérants. L'ampleur verticale totale (85°) est asymétrique, dans le but d'augmenter la pression sonore du pavillon sur une longue distance. Veuillez considérer ces données en cas d'emploi éventuel avec fonction de monitoring ou d'installation horizontale (murale) de l'enceinte, an de calculer la couverture correcte du milieu. Français56 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE L'amplicateur numérique, classe D, est le cœur de la série OPERA UNICA. Le système est silencieux et ne demande aucun refroidissement par ventilateur. Le contrôle du système se fait par le biais d'un puissant DSP dédié qui gère plusieurs paramètres. La puissance de l'amplication sonore est de 900 W RMS pour tous les modèles. Le panneau du DIGIPRO G3 est caractérisé par : ATTENTION !

• Protéger le module contre l'humidité.

• N'essayer en aucun cas d'ouvrir l'amplicateur.

• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

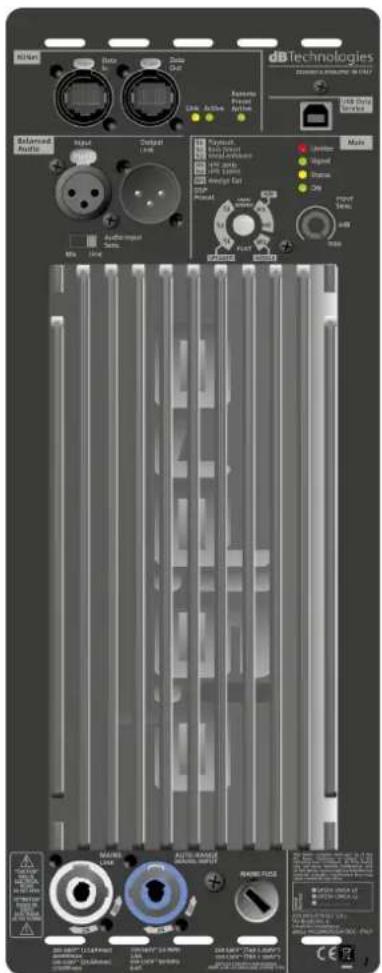

• Section d'Entrée de Sortie et de Contrôle

• Section d'Alimentation

• Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d’endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance) , couper mmédiatement l’alimentation. Ne jamais brancher l’alimentation secteur avec la grille démontée. ATTENTION ! SECTION D'ALIMENTATION SECTION E/S RDNET ET CONTRÔLE Français Français57 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 SECTION D'ENTRÉE, SORTIE, RDNET ET CONTRÔLE

5. DSP PRESET - COMMANDE ROTATIVE ET TABLEAU

Les presets sélectionnables par commande rotative gurent dans ce tableau en tant que mémorandum. ENCEINTE S1 - Playback, idéal pour la reproduction d’un programme de musique S2 - Bass boost, accentuation des basses fréquences S3 - Vocal enhance, idéal pour la reproduction de la voix humaine HPF H1 - HPF 90Hz, applique un ltre avec fréquence de coupure à 90 Hz H2 - HPF 120Hz, applique un ltre avec fréquence WEDGE W1 - WEDGE FLAT, FLAT FLAT - N’applique pas d’égalisation à la sortie de l’enceinte. UTILISATEUR/SERVICE - POSITION POUR LA MISE À JOUR DU MICROLOGICIEL Français

1. ENTRÉE ET RELANCE AUDIO (« Balanced audio »)

Entrée et sortie compatibles avec câbles XLR symétriques. En particulier, « Input » est utilisé pour le branchement avec le signal audio venant du mélangeur ou d’une autre enceinte, « Output Link » pour la relance du signal à d’autres enceintes en conguration daisy-chain.

2. SENSIBILITÉ ENTRÉE

Elle permet de régler l’atténuation de l’enceinte en agissant sur le volume d’entrée.

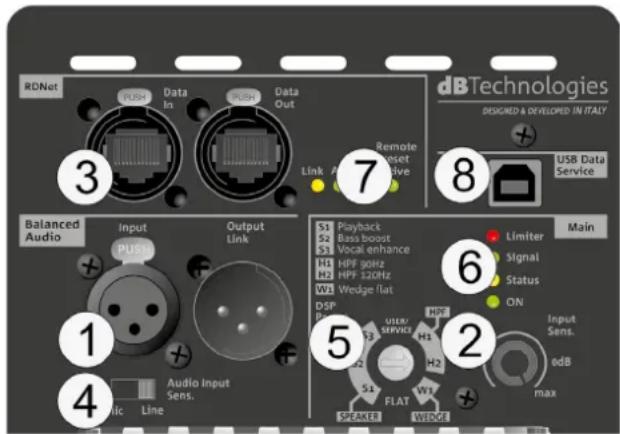

3. ENTRÉE ET RELANCE DE LA CONNEXION DE RÉSEAU RDNet

Section compatible avec les câbles de réseau avec connecteurs type etherCON/RJ45. En particulier « Data in » doit être relié à des dispositifs comme RDNet Control 2 ou Control 8, « Data Out » est utilisé pour la relance du réseau à d’autres enceintes en conguration daisy- chain.

LED relatives au fonctionnement de l’enceinte. Voir le tableau explicatif dans la page suivante.

LED relatives au fonctionnement en réseau (RDNet) du module. En particulier, « Link » allumé signale que le réseau RDNet est actif et a reconnu le dispositif, « Active » en mode clignotant, qu’il existe un trac de données, « Remote Preset Active » que toutes les commandes locales sur le panneau amplicateur sont by-passées par la commande à distance RDNet.

Port de type USB B, à utiliser exclusivement pour la mise à jour du micrologiciel du produit. Voir la section « MISE À JOUR DU MICROLOGICIEL » pour plus d’informations.

4. SÉLECTEUR SENSIBILITÉ ENTRÉE « Mic/Ligne »

Sélecteur à régler dans la position « Mic » en cas d’entrée microphone, « Ligne » en cas de signal provenant par exemple d’un mélangeur ou d’une autre enceinte.58 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 SECTION D'ALIMENTATION Français Français

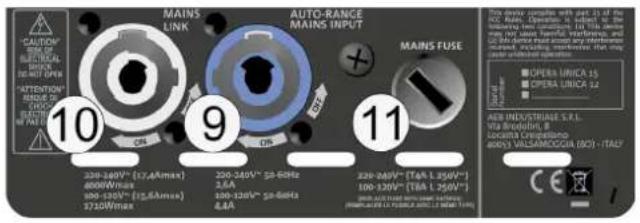

10. RELANCE D'ALIMENTATION « MAINS INPUT »

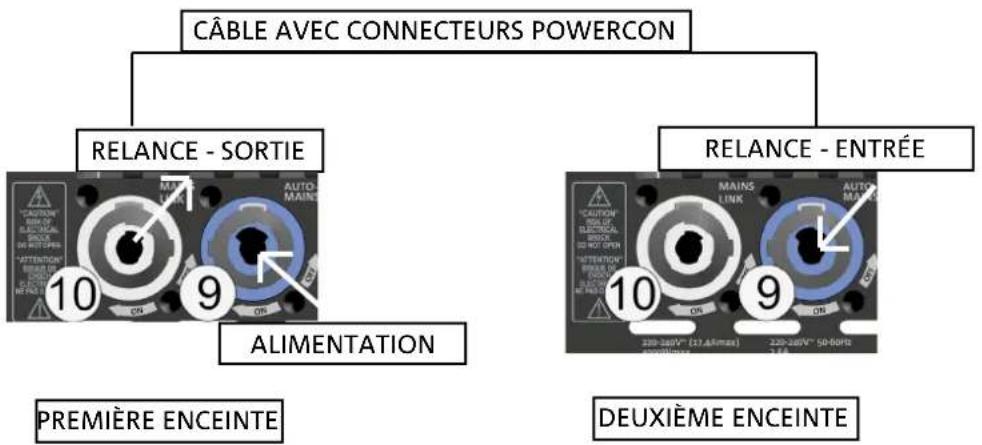

Compatible avec connecteur type powerCON pour la relance de l’alimentation à d’autres enceintes. Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la section SPÉCIFICATIONS TECHNIQUES.

9. CONNECTEUR D'ALIMENTATION « MAINS INPUT »

Compatible avec le connecteur powerCON, l’alimentation est dotée de fonction autorange. Reconnaissance automatique de la tension à l’intérieur de l’intervalle [100-120V~] ou [220-240V~].

11. FUSIBLE DE RÉSEAU.

Logement pour le fusible de réseau.59 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

Vérier l'intégralité du contenu de l'emballage. L’emballage contient :

• enceinte OPERA UNICA

• câble d'alimentation

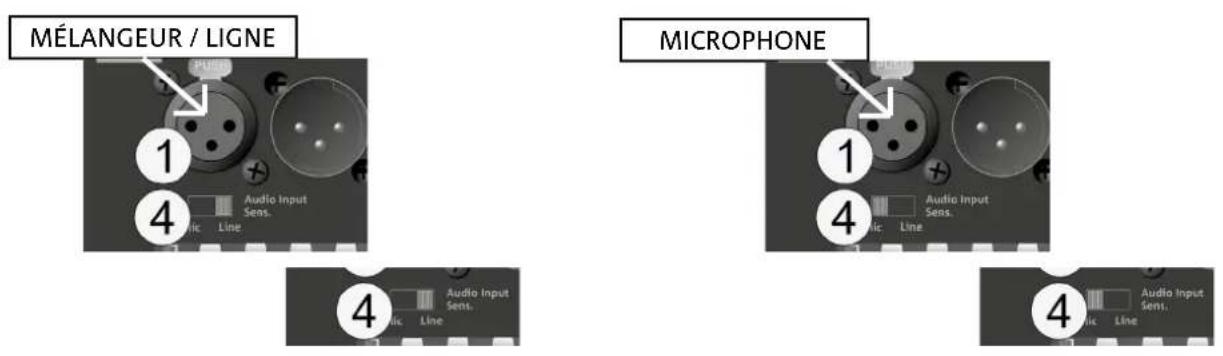

MICROPHONE Il est possible de connecter jusqu'à 1 entrée dans la section entrée et contrôle à l'arrière de l'enceinte. En particulier, en cas d'entrée de microphone, congurer le sélecteur 4 en position « Mic ». Français60 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

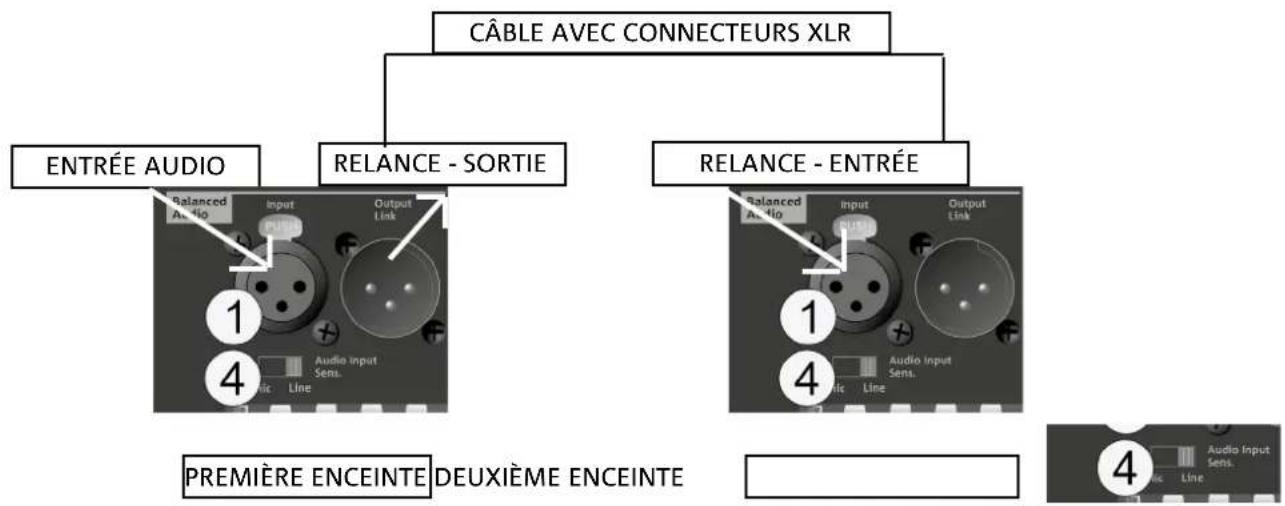

Il est possible de relancer un signal audio en branchant la sortie Output Link à l’entrée Input d’une OPERA UNICA additionnelle. Dans la deuxième enceinte, Audio Input Sensitivity doit se trouver dans la position « Ligne ». Il est possible de connecter jusqu'à 1 entrée dans la section entrée et contrôle à l'arrière de l'enceinte. En particulier, en cas d'entrée de microphone, congurer le sélecteur 4 en position « Mic ». Français Français

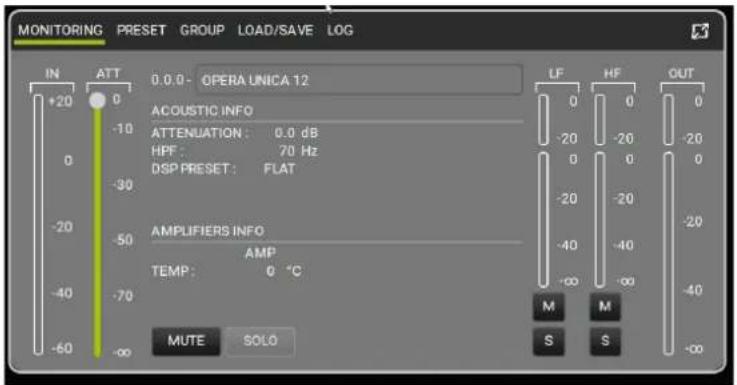

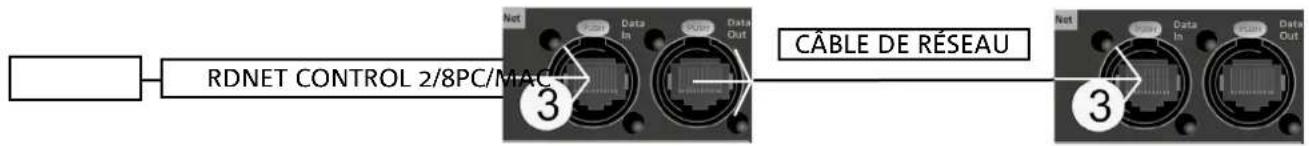

• Tous les paramètres de l’enceinte peuvent être réglés à l’aide de la commande à distance, après avoir réalisé correctement les connexions RDNet, à l’aide du logiciel gratuit AURORA NET (dans la version Bêta lors de la publication de ce manuel). Quand la commande est à distance, les commandes locales présentes sur l’enceinte sont by-passées. Grâce à l’utilisation de ces logiciels, il est possible en outre de contrôler un nombre plus grand de paramètres (pour plus d’informations, veuillez consulter le manuel complet de AURORA NET). AURORA NET notamment, est un logiciel :

• multiplateforme (Windows /MAC OS X)

• permettant un contrôle plus attentif des paramètres et de leur chronologie

• permettant une gestion plus exible même en cas d’installations xes / live de grandes dimensions (avec un contrôle avancé des groupes)

• optimisé pour la facilité d'utilisation et la vitesse d’afchage des données

• Toute autre installation différente de celles ici décrites ne sera pas admise.

• Il est toujours interdit d'utiliser les poignées de l'enceinte pour la suspendre

• Toujours vérier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets.

• Effectuer l’installation sur une surface plate et non inclinée, dans le cas contraire, il faut adopter une xation supplémentaire de sécurité.

1 enceinte OPERA UNICA peut être installée sur pied avec support trépied en option (accessoire SSB2) standard avec poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 160 cm. ATTENTION !

• Utiliser un support adéquatement dimensionné avec le pied central en avant pour assurer une correcte stabilité. Par le biais de l'installation avec l'accessoire DS2-S, il est possible d'utiliser 1 OPERA UNICA directement sur subwoofer équipé de bride M20. Pour plus d’informations consulter le manuel de l’accessoire.

INSTALLATION SUR SUBWOOFER AVEC POTEAU

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 160 cm. En cas de subwoofer modèle DVA S08DP ou SUB 28D il faut utiliser une xation mécanique supplémentaire, ou une xation avec sangles pour bloquer correctement l’installation en toute sécurité. Français Français63 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 Les enceintes de la série OPERA UNICA peuvent être utilisées en tant que retours de scène pour de petits scénarios live. Dans ce cas elles sont à installer à l'horizontale du côté incliné. Faire référence aux spécications de couverture acoustique reportées dans la section relative. Utiliser les réglages DSP appropriés reportés dans le tableau « DSP preset » en mode wedge (W1 ou bien FLAT). UTILISATION WEDGE (MONITORING) Les modèles OPERA UNICA peuvent être installés au mur à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP12, WB-OP15, à utiliser avec OPERA UNICA 12, OPERA UNICA 15 respectivement. Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire.

INSTALLATION MURALE AVEC ÉTRIERS

Les modèles OPERA UNICA peuvent être installés sur un stand treillis américain à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP12, WB-OP15, à utiliser avec OPERA UNICA 12, OPERA UNICA 15 respectivement. Cet accessoire permet d'utiliser des crochets aliscaff (non compris) pour cette conguration particulière. Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire. INSTALLATION SUR STAND TREILLIS AMÉRICAIN AVEC ÉTRIERS ET CROCHETS ALISCAFF

INSTALLATION AVEC CHEVILLES À ŒILLET

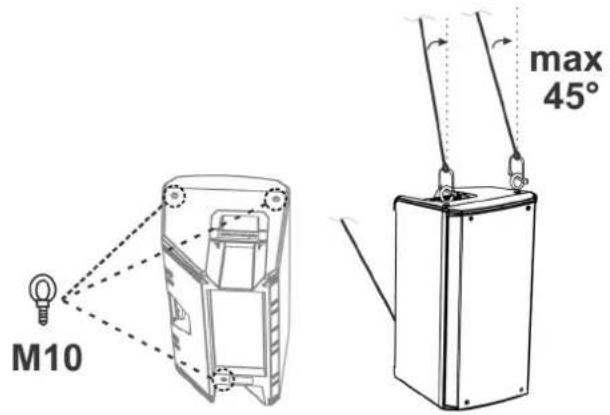

Il est possible d'installer l'enceinte à l'aide de crochets eyebolt (chevilles à œillet). Le positionnement est illustré dans la gure à côté, où le crochet eyebolt permet le réglage de l'angle nal (MAX 45°). Français64 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 Pour compléter la série, on prévoit les accessoires suivants en option :

• SSB2, paire de trépieds diamètre 35 mm

• Étrier mural OP-WB12, OP-WB15

• Housse anti-pluie Rain Cover RC-M1, pour tous les modèles OP-WB (ÉTRIERS MURAUX) RC-M1 (HOUSSE ANTI-PLUIE) Pour toute information complémentaire, se référer aux manuels relatifs.

• Ne jamais utiliser les poignées pour suspendre l'enceinte ! ATTENTION ! Pour toutes les mises à jour des accessoires consulter le site www.dbtechnologies.com SSB2 (PAIRE DE TRÉPIEDS)

1. Vérier la correcte alimentation en amont du système.

2. Vérier que le câble d'alimentation est correctement inséré.

1. Vérier que le raccordement à l'entrée du signal audio a été correctement effectué.

2. Vérier que les câbles utilisés ne sont pas endommagés.

3. Vérier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de

4. Vérier que le niveau de l’entrée est approprié.

1. Ajuster d'abord le volume de la source, ensuite amener le gain de l’entrée à un niveau adéquat. Vérier

que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).

2. Vérier que les paramètres de sélection de l'entrée (Mic/Ligne) sont corrects par rapport à la source

3. Vérier que les réglages de preset « DSP » sont adéquats à l'utilisation sélectionnée.

L'enceinte ne s'allume pas : L'enceinte s'allume mais n'émet aucun son : L'enceinte émet un son insufsant ou déformé : Français66 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

AMPLIFICATEUR Type : Réponse en fréquence [-10dB] : Type : HF compression driver (sortie) : Max SPL : Directivité : LF Voice coil : Réponse en fréquence [-3dB] : Classe d'amplication : LF : HF voice coil : Fréquence de crossover (24 dB/oct) : Enceinte active à 2 voies

Classe D 12” (OPERA UNICA 12) / 15” (OPERA UNICA 15) 1.75” 1600 Hz Couverture (HxV) : connecteur PowerCON Alimentation Français Français67 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 Puissance d'amplication RMS : Commandes : Puissance de crête : 900 W Niveau et sélecteur de l’entrée, preset commande rotative DSP 1800 W PROCESSEUR

Contrôleur interne : Entrées : Sorties : Convertisseur A/D D/A : DSP 56 bit 1 entrée audio symétrique (avec sélection Ligne/Mic), 1 entrée RDNet 24 bit/48 kHz 1x XLR Link OUT, 1 sortie RDNet Peak, RMS, Thermique Limiter : Alimentation : powerCON IN/LINK INTERFACE UTILISATEUR Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) : 1,3 A (230 V) - 2,1 A (115 V) Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**) : 2,6 A (230 V) - 4,4 A (115 V) Absorption avec enceinte allumée en absence de signal (idle) : 19 W Courant d’appel (inrush) : 46 A Nombre d’enceintes pouvant être relancées : 6 (1+5) (230 V) / 3 (1+2) (115 V) SPÉCIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION)

• REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de conguration de considérer les valeurs minimales de dimensionnement. ** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d’effectuer le dimensionnement selon ces valeurs en cas d’installations et tours professionnels. Français68 OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0 DIMENSIONS Matériau : Polypropylène PP renforcé Grille : Pré-équipé pour y-bar : Usinage CNC Oui Largeur : Poignées : Profondeur : Hauteur : Installation sur poteau : Poids : 350 mm (OPERA UNICA 12) / 420 mm (OPERA UNICA 15) 2 (latérale, supérieure) 349 mm (OPERA UNICA 12) / 419 mm (OPERA UNICA 15) 642 mm (OPERA UNICA 12) / 722 mm (OPERA UNICA 15) Oui, 36 mm 15 kg (OPERA UNICA 12) / 18,2 kg (OPERA UNICA 15) Les caractéristiques, les spécications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modications ou des améliorations de design ou de fabrication, sans obligation de modier ou d'améliorer également les produits déjà réalisés. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNE (ITALIE) Tél. [phone] Fax [phone] www.dbtechnologies.com [e-mail] Français69 OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0 ÍNDICEÍNDICE 1. INFORMACIÓN GENERAL .................................................................................................... 69 ¡BIENVENIDOS! ................................................................................................................ 69 INTRODUCCIÓN ................................................................................................................ 69
