MANUALE UTENTE Opera Unica 15 DB Technologies

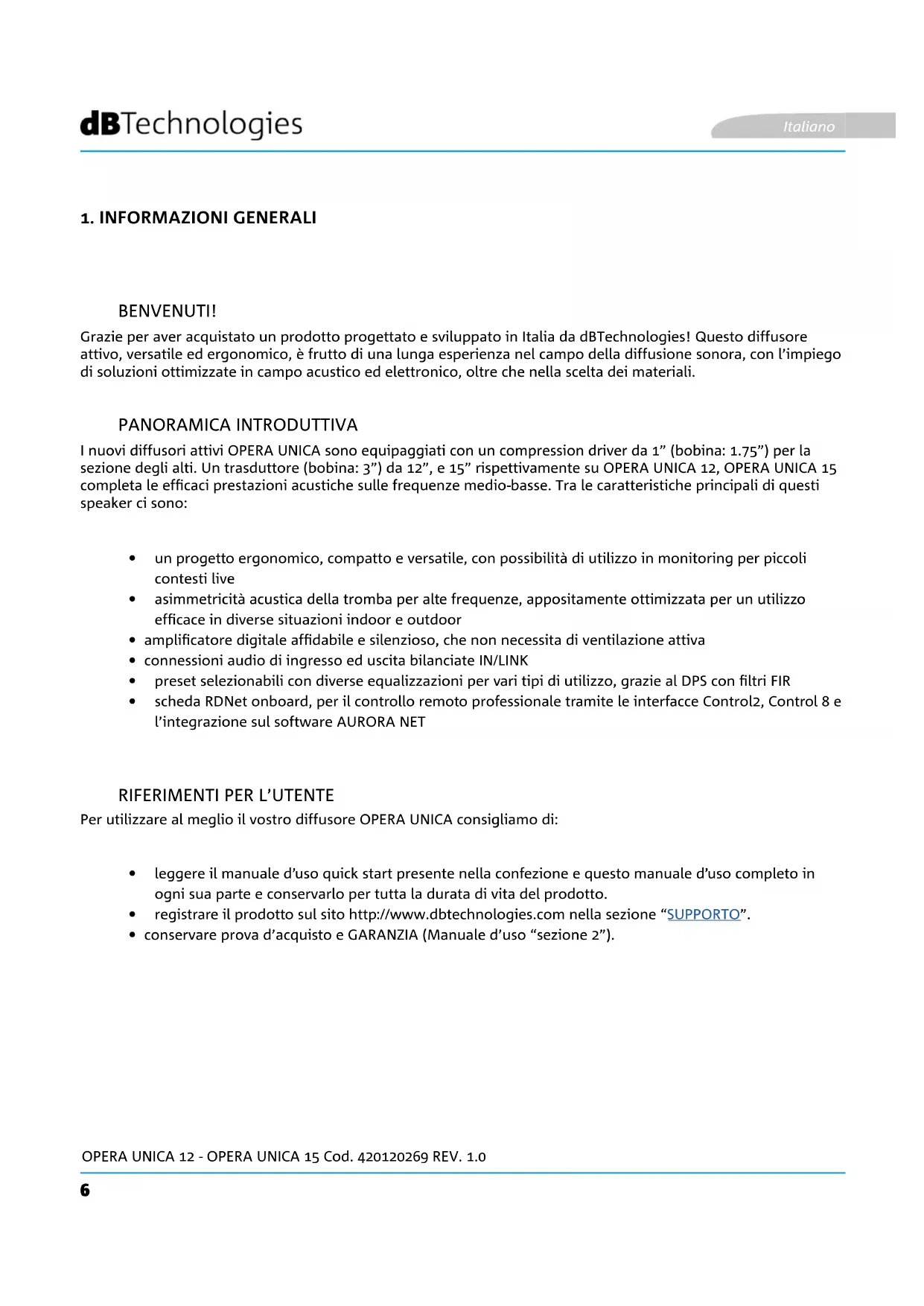

1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l’impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali. I nuovi diffusori attivi OPERA UNICA sono equipaggiati con un compression driver da 1” (bobina: 1.75”) per la sezione degli alti. Un trasduttore (bobina: 3”) da 12”, e 15” rispettivamente su OPERA UNICA 12, OPERA UNICA 15 completa le efcaci prestazioni acustiche sulle frequenze medio-basse. Tra le caratteristiche principali di questi speaker ci sono: Per utilizzare al meglio il vostro diffusore OPERA UNICA consigliamo di:

• un progetto ergonomico, compatto e versatile, con possibilità di utilizzo in monitoring per piccoli contesti live

• asimmetricità acustica della tromba per alte frequenze, appositamente ottimizzata per un utilizzo efcace in diverse situazioni indoor e outdoor

• amplicatore digitale afdabile e silenzioso, che non necessita di ventilazione attiva

• connessioni audio di ingresso ed uscita bilanciate IN/LINK

• preset selezionabili con diverse equalizzazioni per vari tipi di utilizzo, grazie al DPS con ltri FIR

• scheda RDNet onboard, per il controllo remoto professionale tramite le interfacce Control2, Control 8 e l’integrazione sul software AURORA NET

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

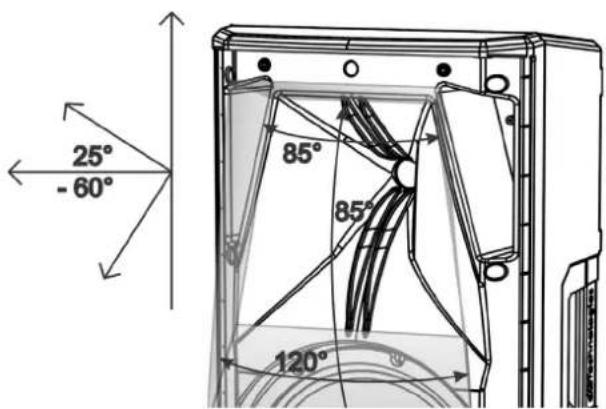

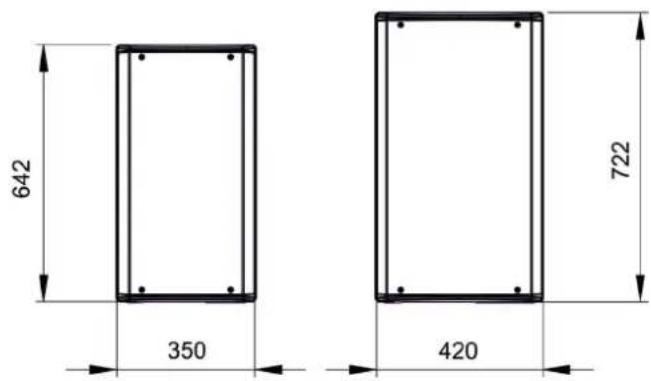

DIMENSIONI COPERTURA ACUSTICA La serie OPERA UNICA è stata progettata con particolare attenzione all’ottimizzazione di peso ed ingombro. Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza. Per una rapida comparazione dei 2 modelli, le misure complessive sono: OPERA UNICA 12 - 350 mm (L), 642 mm (A), 349 mm (P) OPERA UNICA 15 - 420 mm (L), 722 mm (A), 419 mm (P) Il particolare disegno della tromba, schematizzata in gura, è comune ai 2 modelli. In orizzontale, il coverage risulta differenziato tra il valore di 85° (parte superiore) e di 120° (parte inferiore). Questo accorgimento ottimizza l’emissione acustica ad esempio nell’installazione verticale in ambienti riverberanti. L’apertura verticale complessiva (85°) è asimmetrica, per aumentare la pressione sonora della tromba per la lunga distanza. Tenere conto di questi dati in caso di eventuale utilizzo con funzione monitoring o nell’eventuale posizionamento orizzontale (a muro) dello speaker, in modo da calcolare la corretta copertura dell’ambiente. Italiano8 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplicatore digitale in classe D, è il cuore della serie OPERA UNICA. Il sistema è silenzioso, non necessitando di un raffreddamento ventilato. Il controllo del sistema è afdato a un potente DSP dedicato che gestisce diversi parametri. La potenza di amplicazione sonora è di 900 W RMS per tutti i modelli. Il pannello del DIGIPRO G3 è caratterizzato da: ATTENZIONE!

• Proteggere il modulo dall’umidità.

• Non tentare in nessun modo di aprire l’amplicatore.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

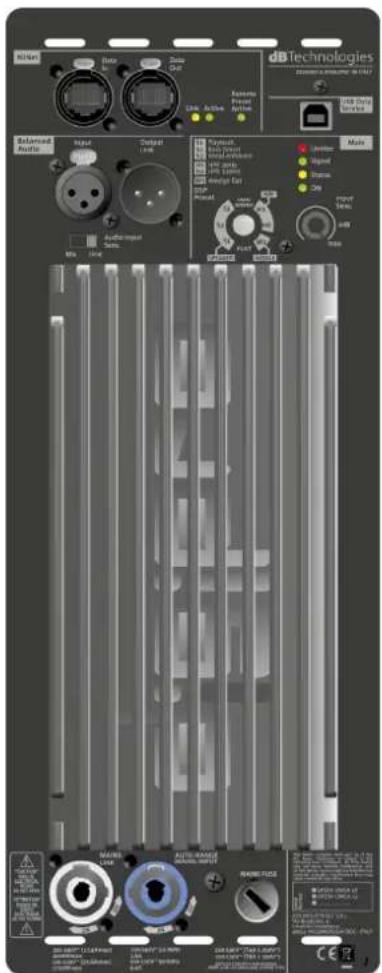

• Sezione di Input, Output e Controllo

• Sezione di Alimentazione

• Non rimuovere mai la griglia frontale di protezione del prodotto. Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza) , disconnettere immediatamente l’alimentazione. Non connettere mai l’alimentazione di rete mentre la griglia è rimossa. ATTENZIONE!

SEZIONE DI ALIMENTAZIONE

I preset selezionabili tramite rotary sono illustrati in questa tabella come promemoria. SPEAKER S1 - Playback, indicato per la riproduzione di un programma musicale S2 - Bass boost, con enfasi delle basse frequenze S3 - Vocal enhance, indicato per la riproduzione della voce umana HPF H1 - HPF 90Hz, applica un ltro con frequenza di cut-off a 90 Hz H2 - HPF 120Hz, applica un ltro con una frequenza WEDGE W1 - WEDGE FLAT, FLAT FLAT - Non applica equalizzazione all’output del diffusore. USER/SERVICE - POSIZIONE PER AGGIORNAMENTO FIRMWARE Italiano

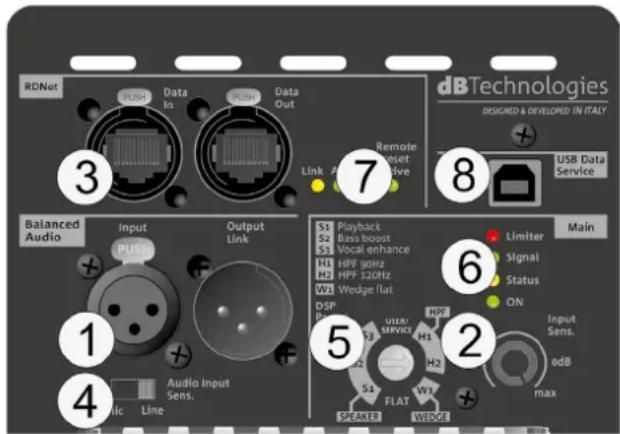

1. INGRESSO E RILANCIO AUDIO (“Balanced audio”)

Ingresso e uscita compatibili con cavi XLR bilanciati. In particolare, “Input” è utilizzato per il collegamento con il segnale audio proveniente dal mixer o da un altro diffusore, “Output Link” per il rilancio del segnale ad altri diffusori. congurazione daisy-chain.

2. INPUT SENSITIVITY

Permette di regolare l’attenuazione dello speaker agendo sul volume di ingresso.

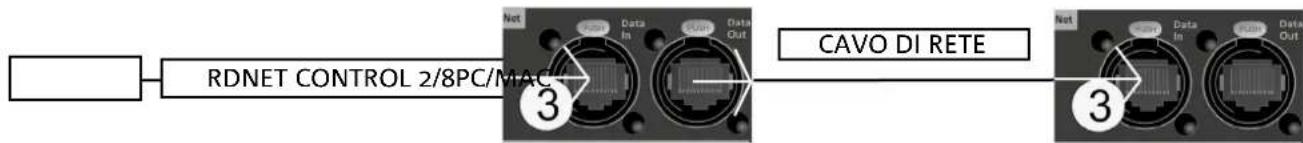

3. INGRESSO E RILANCIO DELLA CONNESSIONE DI RETE RDNet

Sezione compatibile con cavi di rete dotati di connettori di tipo etherCON/RJ45. In particolare “Data in” deve essere collegato a dispositivi come RDNet Control 2 o Control 8, “Data Out” viene utilizzato per il rilancio della rete ad ulteriori diffusori in congurazione daisy-chain.

Led relativi al funzionamento dello speaker. Vedi tabella esplicativa nella pagina seguente.

Led relativi al funzionamento in rete (RDNet) del modulo. In particolare, “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, “Active” in modalità lampeggiante che esiste trafco dati, “Remote Preset Active” che tutti i controlli locali sul pannello amplicatore sono by-passati dal controllo remoto RDNet.

Porta di tipo USB B, da utilizzare esclusivamente per l’aggiornamento del rmware del prodotto. Vedi la sezione “AGGIORNAMENTO DEL FIRMWARE” per ulteriori informazioni.

4. SELETTORE INPUT SENSITIVITY “Mic/Line”

Selettore da porre sulla posizione “Mic” in caso di ingresso microfonico, “Line” in caso di segnale proveniente ad esempio da un mixer o da un altro diffusore.10 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

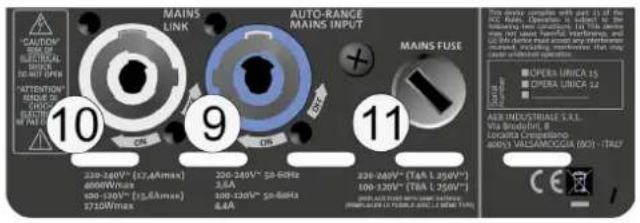

SEZIONE DI ALIMENTAZIONE

10. RILANCIO DI ALIMENTAZIONE “MAINS LINK”

Compatibile con connettore tipo powerCON per il rilancio dell’alimentazione ad altri speaker. Per conoscere il numero massimo di moduli che si possono connettere in un sistema rilanciato, consultare la sezione SPECIFICHE TECNICHE.

9. CONNETTORE DI ALIMENTAZIONE “MAINS INPUT”

Compatibile con connettore powerCON, l’alimentazione è dotata di funzione autorange. Riconosce automaticamente la tensione all’interno dell’intervallo [100-120V~] oppure [220-240V~].

11. FUSIBILE DI RETE

Alloggio per il fusibile di rete.11 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

CONTENUTO DELLA CONFEZIONE

Vericate che il contenuto dell’imballo sia completo. L’imballo contiene:

• cavo di alimentazione

• quick start e documentazione relativa alla garanzia

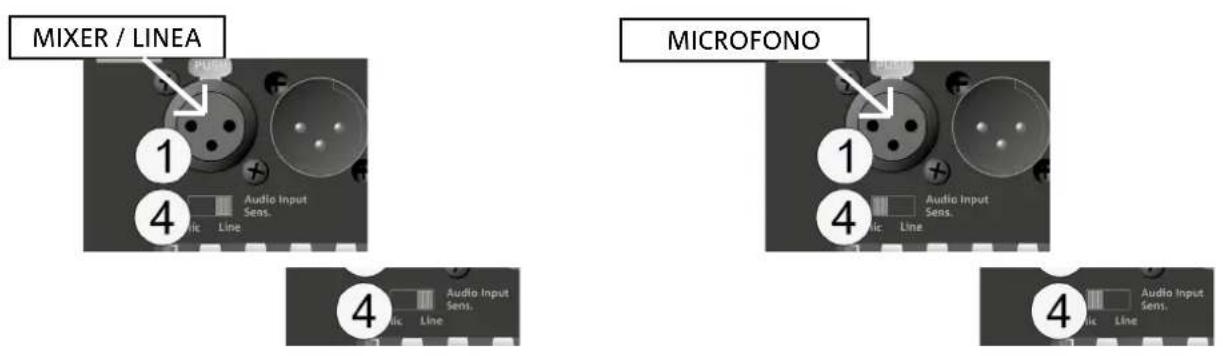

• 1 fusibile MIXER / LINEA MICROFONO E’ possibile connettere 1 ingresso nella sezione di input e controllo sul retro dello speaker. In particolare, in caso di ingresso microfonico, impostare il selettore 4 in posizione “Mic”. Italiano12 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

COLLEGAMENTO DELL’ ALIMENTAZIONE

ALIMENTAZIONE COLLEGAMENTO DELLE USCITE FRA PIÙ SPEAKER (rilancio del segnale audio)

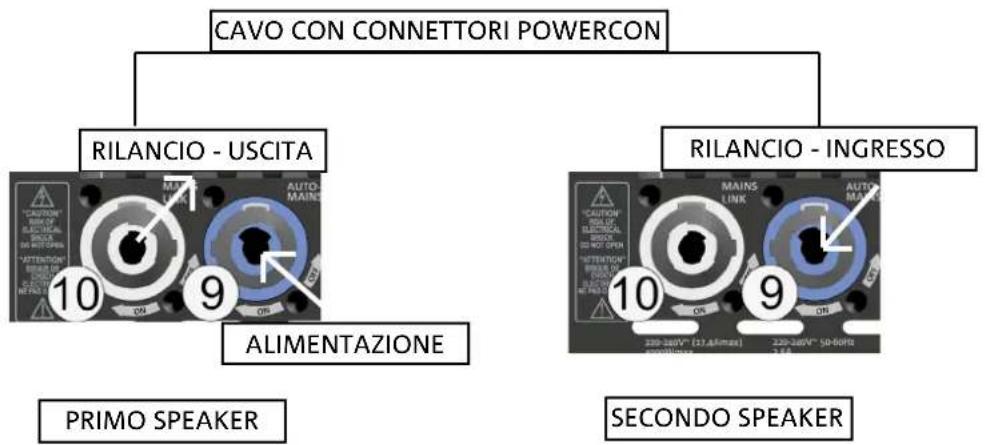

COLLEGAMENTO DELL’ALIMENTAZIONE FRA PIÙ SPEAKER

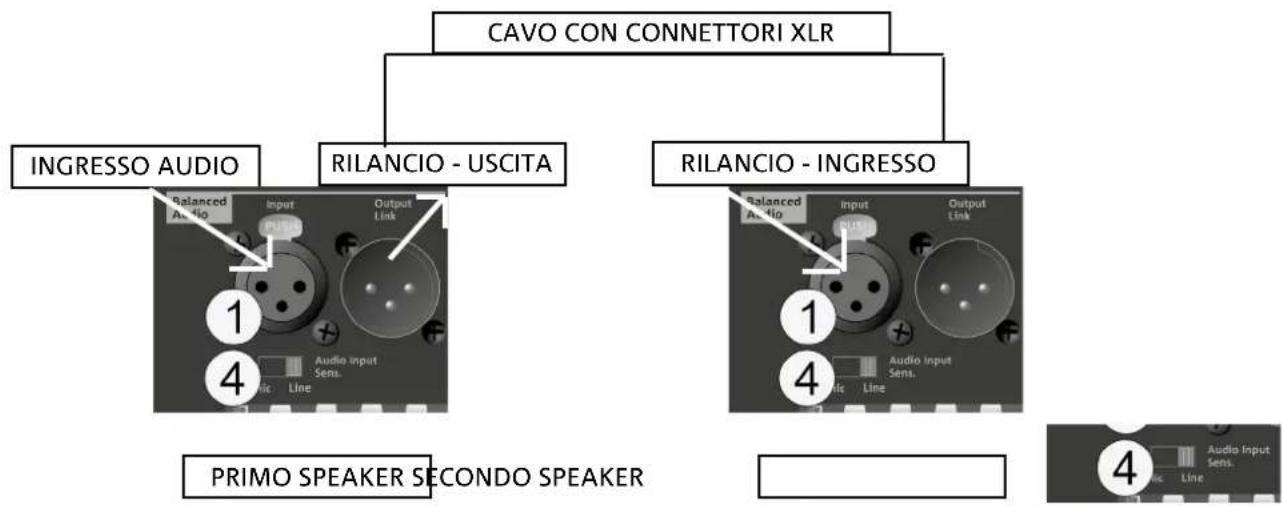

E’ possibile rilanciare un segnale audio connettendo l’uscita Output Link all’ingresso Input di una seconda OPERA UNICA. Nel secondo speaker, Audio Input Sensiivity deve essere sulla posizione “Line”. E’ possibile connettere 1 ingresso nella sezione di input e controllo sul retro dello speaker. In particolare, in caso di ingresso microfonico, impostare il selettore 4 in posizione “Mic”. Italiano Italiano PRIMO SPEAKER SECONDO SPEAKER13 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

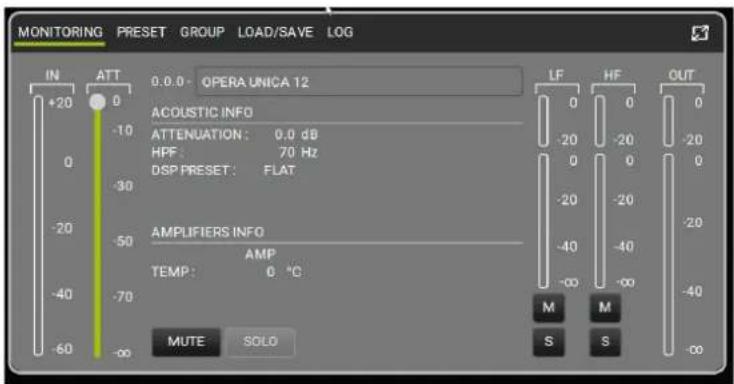

• Tutti i parametri dello speaker possono essere regolati attraverso il controllo remoto, una volta effettuate correttamente le connessioni RDNet, attraverso l’utilizzo del software gratuito DBTECHNOLOGIES NETWORK (scaricabile gratuitamente dal sito www.dBTechnologies.com nella sezione DOWNLOAD) o AURORA NET (in versione Beta alla data di uscita di questo manuale). Quando il controllo è remoto, i controlli locali presenti sullo speaker sono by-passati. Grazie all’utilizzo di questi software, inoltre è possibile controllare un numero maggiore di parametri (per ulteriori informazioni si rimanda al manuale completo di DBTECHNOLOGIES NETWORK e di AURORA NET). AURORA NET, in particolare, rispetto a dBTechnologies Network è un software:

• multipiattaforma (Windows /MAC OS X)

• permette un controllo più accurato dei parametri e della loro cronologia

• permette una gestione più essibile anche in casi di grandi installazioni sse / live (con un controllo avanzato dei gruppi)

• è ottimizzato per usabilità e velocità di visualizzazione dei dati

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.

• In nessun caso utilizzare le maniglie del diffusore per appenderlo

• Vericare sempre che il posizionamento sia stabile, e che l’installazione non costituisca fonte di pericolo per persone, animali o cose.

• Effettuare l’installazione su una supercie di appoggio piana e priva di inclinazione, in caso contrario è obbligatorio un ssaggio addizionale di sicurezza.

1 speaker OPERA UNICA è installabile su stativo a treppiede opzionale (accessorio SSB2) standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm. ATTENZIONE!

• Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata. Tramite installazione con l’accessorio DS2-S, è possibile utilizzare 1 OPERA UNICA direttamente su subwoofer dotato di angia M20. Per ulteriori informazioni consultare il manuale relativo dell’accessorio.

INSTALLAZIONE SU SUBWOOFER CON PALO

E’ possibile l’utilizzo di un solo speaker montato su palo diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm. In caso di subwoofer modello DVA S08DP o SUB 28D è necessario un ssaggio meccanico addizionale, o un ssaggio con cinghie per assicurare correttamente l’installazione in sicurezza. Italiano Italiano15 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0 Gli speaker della serie OPERA UNICA possono essere utilizzati come monitor per piccoli contesti live. In questo caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzare gli opportuni settaggi DSP come indicati nella tabella “DSP preset” in modalità wedge (W1 oppure FLAT). UTILIZZO WEDGE (MONITORING) I modelli OPERA UNICA possono essere installati a muro in posizione verticale o orizzontale, tramite l’accessorio WB-OP12, WB-OP15, da utilizzare rispettivamente OPERA UNICA 12, OPERA UNICA 15. Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

INSTALLAZIONE A MURO CON STAFFE

I modelli OPERA UNICA possono essere installati su un’americana in posizione verticale o orizzontale, tramite l’accessorio WB-OP12, WB-OP15, da utilizzare rispettivamente con OPERA UNICA 12, OPERA UNICA 15. Tale accessorio permette l’utilizzo di ganci aliscaff (non inclusi) per questa particolare congurazione. Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio. INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF

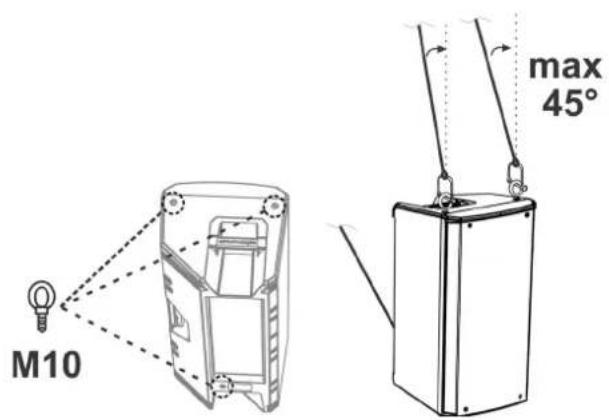

INSTALLAZIONE CON GOLFARI

E’ possibile installare lo speaker utilizzando ganci eyebolt (golfari). Il posizionamento è rappresentato nella gura a lato, in cui l’eyebolt posteriore permette di regolare l’angolazione nale (MAX 45°). Italiano16 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0 A completamento della serie, sono previsti come opzionali i seguenti accessori:

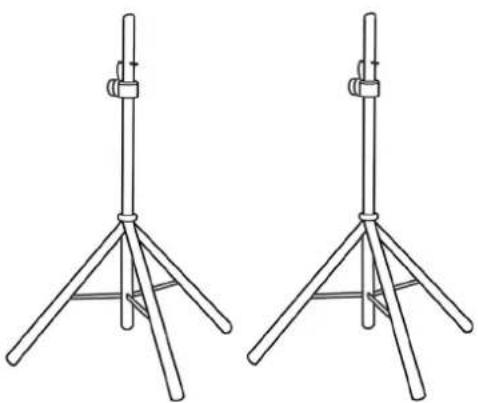

• SSB2, coppia di treppiedi diametro 35 mm

• Staffa a muro OP-WB12, OP-WB15

• Rain Cover RC-M1, valido per tutti i modelli OP-WB (STAFFE A MURO) RC-M1 (RAIN COVER) Per ogni ulteriore informazione si prega di consultare i manuali relativi.

• Non utilizzare mai le maniglie per appendere il diffusore! ATTENZIONE! Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com SSB2 (COPPIA DI TREPPIEDI)

2. Vericare che il cavo di alimentazione sia correttamente inserito.

1. Vericare che iL collegamenti in ingresso del segnale audio sia correttamente effettuato.

2. Vericare che i cavi utilizzati non siano danneggiati.

3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in

4. Vericare che il livello dell’ingresso sia adeguato.

1. Regolare per primo il volume della sorgente, poi portare il guadagno dell’ingresso a un livello

adeguato. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).

2. Vericare che le impostazioni di selezione dell’ingresso (Mic/Line) sia corretto rispetto alla sorgente

3. Vericare che le impostazioni di “DSP” preset siano adeguate all’utilizzo prescelto.

Il diffusore non si accende: Il diffusore si accende ma non emette nessun suono: Il diffusore emette un suono insufciente o distorto: Italiano18 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

7. SPECIFICHE TECNICHE

GENERALE DATI ACUSTICI AMPLIFICATORE Tipologia: Risposta in frequenza [-10dB]: Tipologia: HF compression diver (uscita): Max SPL: Direttività: LF Voice coil: Risposta in frequenza [-3dB]: Classe di amplicazione: LF: HF voice coil: Frequenza di crossover (24 dB/oct): Diffusore attivo a 2 vie

Classe D 12” (OPERA UNICA 12) / 15” (OPERA UNICA 15) 1.75” 1600 Hz Copertura (HxV): connettore PowerCON Alimentazione Italiano Italiano19 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0 Potenza di amplicazione RMS: Controlli: Potenza di picco: 900 W Livello e selettore dell’ingresso, rotary DSP preset 1800 W PROCESSORE

Controller interno: Ingressi: Uscite: Convertitore A/D D/A: DSP 56 bit 1 ingresso audio bilanciato (con selezione Line/Mic), 1 ingresso RDNet 24 bit/48 kHz 1x XLR Link OUT, 1 uscita RDNet Peak, RMS, Termico Limiter: Alimentazione: powerCON IN/LINK INTERFACCIA UTENTE Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*): 1,3 A (230 V) - 2,1 A (115 V) Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**): 2,6 A (230 V) - 4,4 A (115 V) Assorbimento con speaker acceso in assenza di segnale (idle): 19 W Corrente di inrush: 46 A Numero di speaker rilanciabili: 6 (1+5) (230 V) / 3 (1+2) (115 V) SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

• NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento. ** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali. Italiano20 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0 DIMENSIONI Materiale: Polipropilene PP rinforzato Griglia: Predisposizione per y-bar: Lavorazione CNC

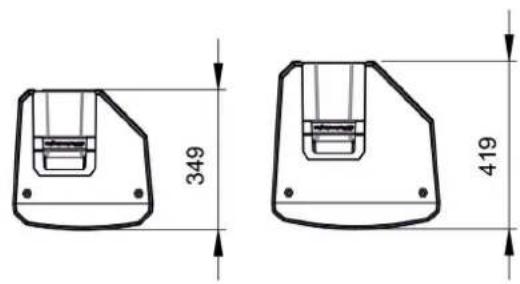

Larghezza: Maniglie: Profondità: Altezza: Montaggio su palo: Peso: 350 mm (OPERA UNICA 12) / 420 mm (OPERA UNICA 15) 2 (laterale, superiore) 349 mm (OPERA UNICA 12) / 419 mm (OPERA UNICA 15) 642 mm (OPERA UNICA 12) / 722 mm (OPERA UNICA 15) Sì, 36 mm 15 kg (OPERA UNICA 12) / 18,2 kg (OPERA UNICA 15) Caratteristiche, speciche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Italiano21 OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0 English
