MANUAL DE USUARIO ALB03LBMNADBT00 DAIKIN

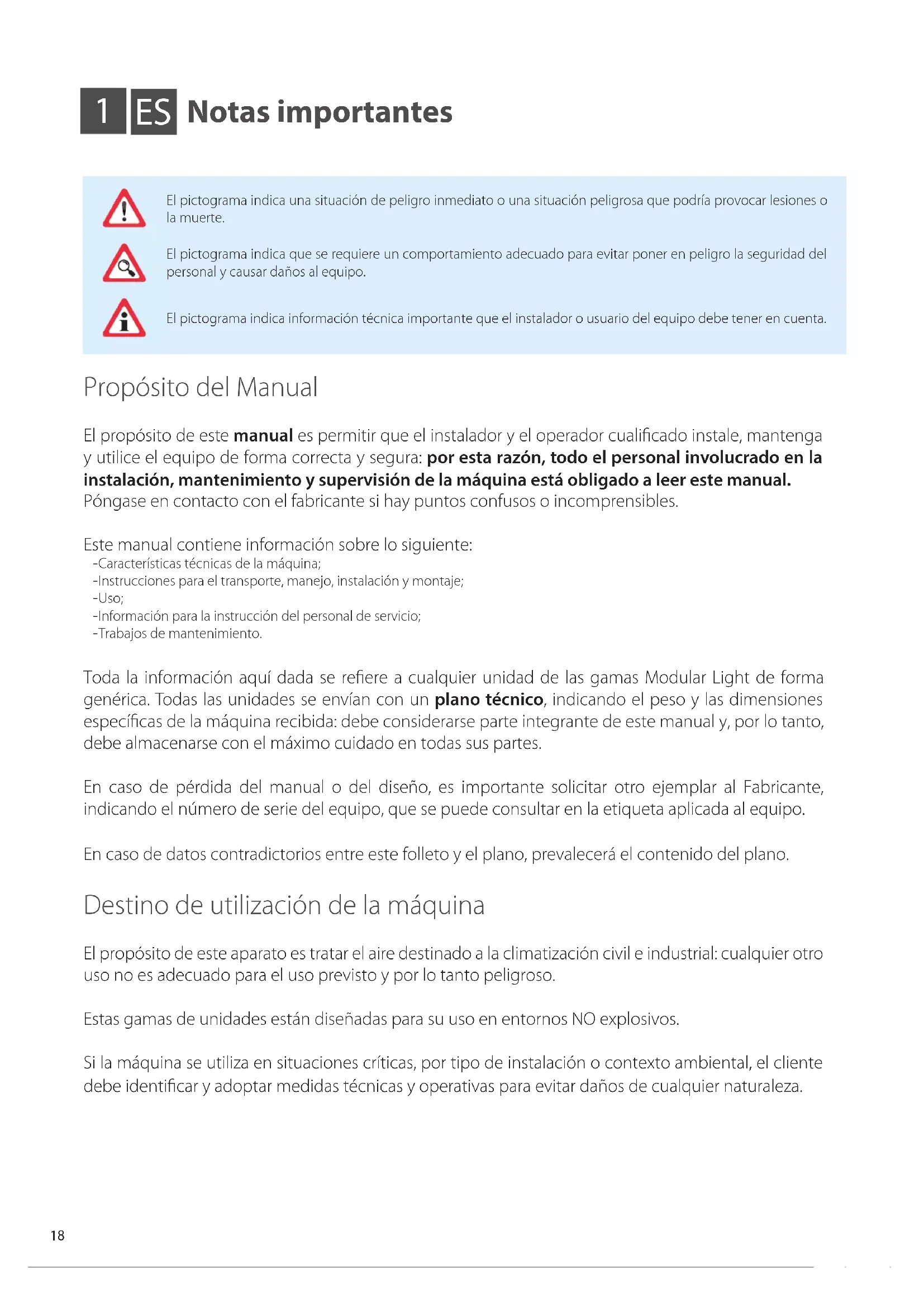

Normas de seguridad Competencias requeridas para el uso y mantenimiento de la máquina Operador genérico: HABILITADO al manejo de la máquina mediante controles situados en el panel de control. Se lleva a cabo únicamente las operaciones de control de la máquina, encendido/apagado Encargado de mantenimiento mecánico (cualificado): HABILITADO para realizar trabajos de mantenimiento, ajuste, sustitución y reparación de componentes mecánicos. Deberá ser una persona competente en sistemas mecánicos y, por lo tanto, capaz de realizar el mantenimiento mecánico de manera satisfactoria y segura; deberá poseer conocimientos teóricos y experiencia manual. NO HABILITADO para trabajar en sistemas eléctricos. Técnico de fabricante (cualificado): HABILITADO para realizar operaciones de carácter complejo en cualquier situación. Trabaja de acuerdo con el usuario. Encargado de mantenimiento eléctrico (cualificado): HABILITADO para efectuar reparaciones eléctricas, ajustes, mantenimiento y reparaciones eléctricas. HABILITADO para trabajar en la presencia de tensión en el interior de los paneles de control y cajas de conexión. Deberá ser una persona competente en electrónica e ingeniería eléctrica, y por lo tanto capaz de intervenir en sistemas eléctricos de manera satisfactoria y segura, deberá tener conocimientos teóricos y experiencia comprobada. NO HABILITADO para trabajos mecánicos. Competencias necesarias para la instalación de la máquina Los instaladores deberán llevar a cabo las operaciones de acuerdo con su cualificación profesional: todas las actividades excluidas de su competencia (por ejemplo, conexiones eléctricas) deberán ser realizadas por operadores específicos y cualificados, a fin de no poner en peligro su propia seguridad y la de otros operadores que interactúen con el equipo. Operador de transporte y manipulación de la máquina: Persona autorizada, con reconocida competencia en el uso de medios de transporte y elevación. Instalador técnico: técnico experto, enviado o autorizado por el fabricante o su representante autorizado con la competencia técnica y formación adecuadas para la instalación de la máquina. Auxiliar: técnico sujeto a tareas de cuidado durante el funcionamiento del equipo de elevación y montaje. Deberá estar debidamente formado e informado sobre las operaciones a realizar y los planes de seguridad de la obra/ instalación. Este manual especifica el técnico competente para cada operación. Los instaladores, usuarios y encargados de mantenimiento NO pueden operar en la máquina si: - carecen de experiencia o responsabilidad o son menores de edad; - presentan impedimentos físicos o un estado psicofísicas no perfecto; - no dominan el ciclo de funcionamiento de la máquina; - no han cursado una formación de preparación teórica/práctica con el apoyo de un operador o conductor de máquina experimen- tado, o con el apoyo de un técnico del fabricante. Este manual especifica el técnico competente para cada operación.20 Antes de la instalación, uso y mantenimiento de la máquina, lea atentamente este manual y guárdelo cuidadosamente para futuras consultas por parte de los distintos operadores. No quite, rasgue o reescriba partes de este manual por ninguna razón. Todas las operaciones de instalación, montaje, conexión a la red eléctrica y mantenimiento ordinario/extraordinario sólo deben ser realizadas por técnicos que cumplan los requisitos legales, después de haber desconectado el aparato eléctricamente y utilizando equipos de protección individual (p. ej., guantes, gafas protectoras, etc.), de acuerdo con las normas vigentes en el país de utilización y de acuerdo con las normas relativas a sistemas y seguridad en el trabajo. La instalación, uso o mantenimiento distintos de los indicados en el manual pueden ocasionar daños, lesiones o muerte, anular la garantía y liberar al Fabricante de cualquier responsabilidad. Durante la manipulación o instalación del aparato, es obligatorio el uso de ropa protectora y medios adecuados para prevenir accidentes y garantizar la protección de la propia seguridad y la de los demás. Durante la instalación o mantenimiento de la máquina, que no se permite el tránsito o estancia de las personas que no participan en la instalación cerca de la zona de trabajo. Antes de realizar cualquier trabajo de instalación o mantenimiento, desconecte el equipo de la fuente de alimentación. Antes de instalar el equipo, compruebe que los sistemas cumplen con la normativa vigente en el país de utilización y con lo indicado en la placa. El usuario/instalador es responsable de garantizar la estabilidad estática y dinámica de la instalación y de organizar las salas de tal forma que las personas no cualicadas y no autorizadas NO tengan acceso a la máquina o a sus mandos. El usuario/instalador es responsable de asegurar que las condiciones climáticas no comprometan la seguridad de personas y cosas durante la instalación, uso y mantenimiento. Asegúrese de que la toma de aire no esté cerca de desagües, humos de combustión u otros contaminantes. NO instale el equipo en lugares expuestos a vientos fuertes, sal, llamas libres o temperaturas superiores a 40°C (104°F). Cuando finalice la instalación, instruya al usuario para que utilice la máquina correctamente. Si el equipo no funciona o si observa cambios funcionales o estructurales, desconéctelo de la fuente de alimentación y póngase en contacto con un centro de servicio autorizado por el fabricante o distribuidor sin intentar repararlo usted mismo. Para posibles sustituciones, por favor, solicítenos únicamente piezas de recambio originales. Las intervenciones, manipulaciones o modificaciones no autorizadas expresamente que no se ajusten al contenido de este manual anularán la garantía y pueden causar daños, lesiones o accidentes, incluso mortales. La placa de la unidad proporciona una importante información técnica: es esencial en caso de que se solicite el mantenimiento o la reparación de la máquina: por lo tanto, se recomienda no quitarla, dañarla o modificarla. Para garantizar un uso correcto y seguro, se recomienda que la unidad sea sometida a mantenimiento y control por un centro autorizado por el Fabricante o Revendedor al menos una vez al año. El incumplimiento de estas normas puede causar daños y lesiones, incluso mortales, anula la garantía y libera al fabricante de cualquier responsabilidad.21 Riesgos residuales Aunque se han tomado y adoptado todas las medidas de seguridad exigidas por las normas de referencia, persisten los riesgos residuales. En particular, en algunas operaciones de sustitución, ajuste y equipamiento, siempre se debe tener mucho cuidado para trabajar en las mejores condiciones posibles. Lista de operaciones con riesgo residual Riesgos para el personal cualificado (eléctrico-mecánico) - Manipulación - durante la descarga y manipulación, se debe prestar atención a todas las fases enumeradas en este manual con respecto a los puntos de referencia. - Instalación - durante la instalación, se debe prestar atención a todas las fases enumeradas en este manual con respecto a los puntos de referencia. También será responsabilidad del instalador garantizar la estabilidad estática y dinámica del lugar de instalación de la máquina. - Mantenimiento - En la fase de mantenimiento es necesario prestar atención a todas las fases enumeradas en este manual y en particular a las altas temperaturas que pueden estar presentes en las líneas de los fluidos de transporte térmico desde/hacia la unidad. - Limpieza - La limpieza de la máquina debe llevarse a cabo con la máquina desconectada, utilizando el interruptor suministrado por el operador del sistema eléctrico y el interruptor de la unidad. El operador debe mantener la llave de corte de la línea eléctrica hasta que se complete la limpieza. La limpieza interna de la máquina debe realizarse con las protecciones previstas por la normativa vigente. Aunque el interior de la máquina no presenta asperezas críticas, se debe tener mucho cuidado para asegurar que no se produzcan accidentes durante la limpieza. Las baterías de intercambio térmico que tienen un paquete de aletas potencialmente afiladas deben limpiarse con guantes adecuados para manipular metales y gafas protectoras. En las fases de control, mantenimiento y limpieza existen riesgos residuales de magnitud variable, ya que las operaciones deben realizarse con protecciones desconectadas, se debe tener especial cuidado para evitar daños a personas y bienes. Siempre tenga mucho cuidado al realizar las operaciones anteriores. Tenga en cuenta que estas operaciones sólo deben ser realizadas por personal cualificado y autorizado. Todos los trabajos deben realizarse de conformidad con la legislación pertinente sobre seguridad en el trabajo. Cabe recordar que la unidad en cuestión es parte integrante de un sistema más amplio que contempla otros componentes, dependiendo de las características finales de su construcción y de cómo utilizarla; por lo tanto, es responsabilidad del usuario y del ensamblador evaluar los riesgos residuales y las respectivas medidas preventivas. Dispositivos de seguridad La máquina está equipada con dispositivos de seguridad para evitar el riesgo de lesiones personales y para un funcionamiento correcto; prestar atención siempre a los símbolos y dispositivos de seguridad de la máquina. Este último sólo debe trabajar con dispositivos de seguridad activos y con resguardos de protección fijos o móviles instalados correctamente y en el lugar previsto. Si durante la instalación, utilización o mantenimiento se han retirado o reducido temporalmente los dispositivos de seguridad durante la instalación, es necesario que sólo trabaje el técnico cualificado que haya realizado esta modificación: es obligatorio impedir el acceso a la máquina a otras personas. Cuando finalice la operación, restaure los dispositivos lo antes posible. Esta publicación está escrita como soporte técnico y no constituye un compromiso vinculante por parte de Daikin Applied Europe S. p. A. Daikin Applied Europe S. p. A. ha recopilado el contenido según su leal saber y entender. No se ofrece ninguna garantía expresa o implícita sobre la integridad, exactitud y fiabilidad de su contenido. Todos los datos y especificaciones están sujetos a cambios sin previo aviso. Los datos comunicados en el momento del pedido son los auténticos. Daikin Applied Europe S. p. A. rechaza expresamente cualquier responsabilidad por cualquier daño directo o indirecto, en el sentido más amplio, que se derive o esté relacionado con el uso y/o la interpretación de esta publicación. Todo el contenido está protegido por los derechos de autor de Daikin Applied Europe S. p. A.22 O pictograma indica uma situação de perigo imediato ou uma situação perigosa que pode causar ferimentos ou morte. O pictograma indica que é necessário adotar comportamentos adequados para evitar que a segurança do pessoal seja posta em perigo e sejam causados danos ao equipamento. O pictograma apresenta as informações técnicas de importância relevante que deverão ser tidas em consideração por quem instalar ou utilizar o equipamento. Finalidade do manual O objetivo do presente manual é o de permitir ao instalador e ao operador qualificado a instalação, a manutenção e um uso correto e seguro do equipamento: por este motivo, todo o pessoal encarregado pela instalação, manutenção e supervisão da máquina é obrigado à leitura deste manual. Entre em contacto com o Fabricante se existirem pontos pouco claros ou pouco compreensíveis. Dentro deste manual estão indicadas informações relativas a: - Características técnicas da máquina; - Instruções para o transporte, deslocamento, instalação e montagem; - Utilização; - Informações para a instrução do pessoal encarregado ao uso; - Intervenções de manutenção; Todas as informações indicadas referem-se de forma geral a uma qualquer unidade das gamas Modular Light. Todas as unidades são expedidas acompanhadas por um desenho técnico, indicando peso e dimensões especificas da máquina recebida: este deve ser considerado parte integrante do presente libreto e, portanto, deve ser conservado com o máximo cuidado em todas as suas partes. No caso de perder o manual ou o desenho, é importante solicitar uma cópia ao Fabricante, especificando o número de série da unidade indicado na etiqueta presente na unidade. Em caso de dados contraditórios entre o presente libreto e o desenho, faz fé o indicado no desenho. Destino de uso da máquina Este aparelho tem a função de tratar o ar destinado ao condicionamento de ambientes civis e industriais: qualquer outro uso não é conforme com o uso previsto e portanto perigoso. Estas gamas de unidade são concebidas para a utilização em ambientes NÃO explosivos. Caso a máquina seja aplicada em situações críticas, por tipologia de instalação ou por contexto ambiental, o cliente deverá identificar e realizar os passos técnicos e operacionais para evitar danos de qualquer natureza. Notas importantes

El equipo debe estar inclinado aproximadamente un 2% de la anchura (B) (levantado hacia el cuadro eléctrico).

Para la alimentación eléctrica es necesario conectar la máquina a un cuadro eléctrico según la normativa vigente. Consulte siempre el diagrama eléctrico especíco de la máquina que ha comprado (se ha enviado con la unidad); si la unidad no está presente en la máquina o si se ha perdido, póngase en contacto con el proveedor competente que le enviará una copia (consulte el número de serie de la máquina). Antes de conectar la unidad de control se deben realizar las siguientes comprobaciones:

• la tensión y frecuencia de red corresponden a los parámetros máquina;

• el sistema eléctrico, al que se debe conectar, está dimensionado adecuadamente a la potencia eléctrica nominal de la máquina que se va a instalar y cumple con las disposiciones legales. La conexión eléctrica debe ser:

• realizada por personal cualificado y autorizado después de desconectar la tensión eléctrica del edificio;

realizada de una manera fija y permanente, sin uniones intermedias, de acuerdo con los reglamentos del país de la instalación;

• adecuada para el consumo de corriente de la máquina (ver datos técnicos);

• equipada con una toma de tierra eficaz y conforme; en caso de que haya más de una unidad, todas ellas deben conectarse a la puesta a tierra mediante abrazaderas metálicas;

• preferentemente colocada en una sala dedicada, cerrado con llave y protegido de los agentes atmosféricos: si también hay un interruptor de llave, debe ser extraída durante la interrupción de la alimentación y reposicionada sólo después de la finalización de las operaciones de intervención.

preparar un sistema magnetotérmico de 16A o en cualquier caso, adecuado para la absorción de la máquina Durante la instalación y el mantenimiento, asegurarse de que ninguna otra persona, además de la que está obrando, tenga acceso a locales eléctricos o interruptores.56 La tensión de alimentación real de los usuarios no debe desviarse en más del 10% de la tensión normal esperada. Las diferencias de voltaje incrementadas causan daños a los usuarios y al sistema eléctrico, averías en el ventilador y ruido. Por lo tanto, es esencial comprobar que los valores reales de tensión corresponden a los valores nominales. El Fabricante no es responsable de las conexiones hechas de una manera que no cumpla con las normas especificadas en este manual, en caso de alteración de cualquier componente eléctrico de la máquina.

Las máquinas están equipadas con un drenaje roscado (1/4” M GAS) que sobresale lateralmente de aproximadamente 50 mm. Con el fin de permitir un flujo regular de agua, cada descarga de estar equipada de un SIFÓN correctamente dimensionado. Para evitar desbordamientos del depósito de recogida es necesario que el sifón esté equipado de una válvula de purga, que permita extraer las impurezas que se depositan en el fondo. Para no perjudicar el funcionamiento del sistema de escape, NO es necesario conectar los sifones que funcionan bajo presión con otros que trabajan en depresión. El tubo de descarga a la red de alcantarillado:

• no se debe conectar directamente al sifón; esto es con el propósito de absorber aire o retorno de lodo y hacer que el flujo correcto de agua residual sea visualmente controlable;

• debe tener un diámetro mayor al descargar la máquina y una inclinación mínima del 2% para garantizar su funcionamiento.

De conformidad con el art. 13 del Decreto Legislativo nº 49 de 2014 “Aplicación de la Directiva RAEE 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos”. La marca de la casilla tachada con barra especifica que el producto se comercializó después del 13 de agosto de 2005 y que al final de su vida útil no debe ser asimilado a otros residuos, sino que debe eliminarse por separado. Todos los equipos están fabricados con materiales metálicos reciclables (acero inoxidable, hierro, aluminio, chapa galvanizada, cobre, etc.) en un porcentaje de más del 90% en peso. Haga inutilizable el equipo para el desecho quitando el cable de alimentación y cualquier dispositivo de cierre de compartimientos y cavidades (si están presentes). Es necesario prestar atención a la gestión de este producto al final de su vida útil, reduciendo los impactos negativos sobre el medio ambiente y mejorando la eficiencia en el uso de los recursos, aplicando los principios de “quien contamina paga”, prevención, preparación para la reutilización, reciclado y recuperación. Tenga en cuenta que la eliminación inadecuada o incorrecta del producto da lugar a la aplicación de las sanciones previstas por la legislación vigente. Eliminación en países de la Unión Europea La Directiva RAEE de la UE se ha transpuesto de forma diferente en cada país, por lo que si desea deshacerse de este equipo, le sugerimos que se ponga en contacto con las autoridades locales o con el distribuidor para solicitar el método correcto de eliminación.67
