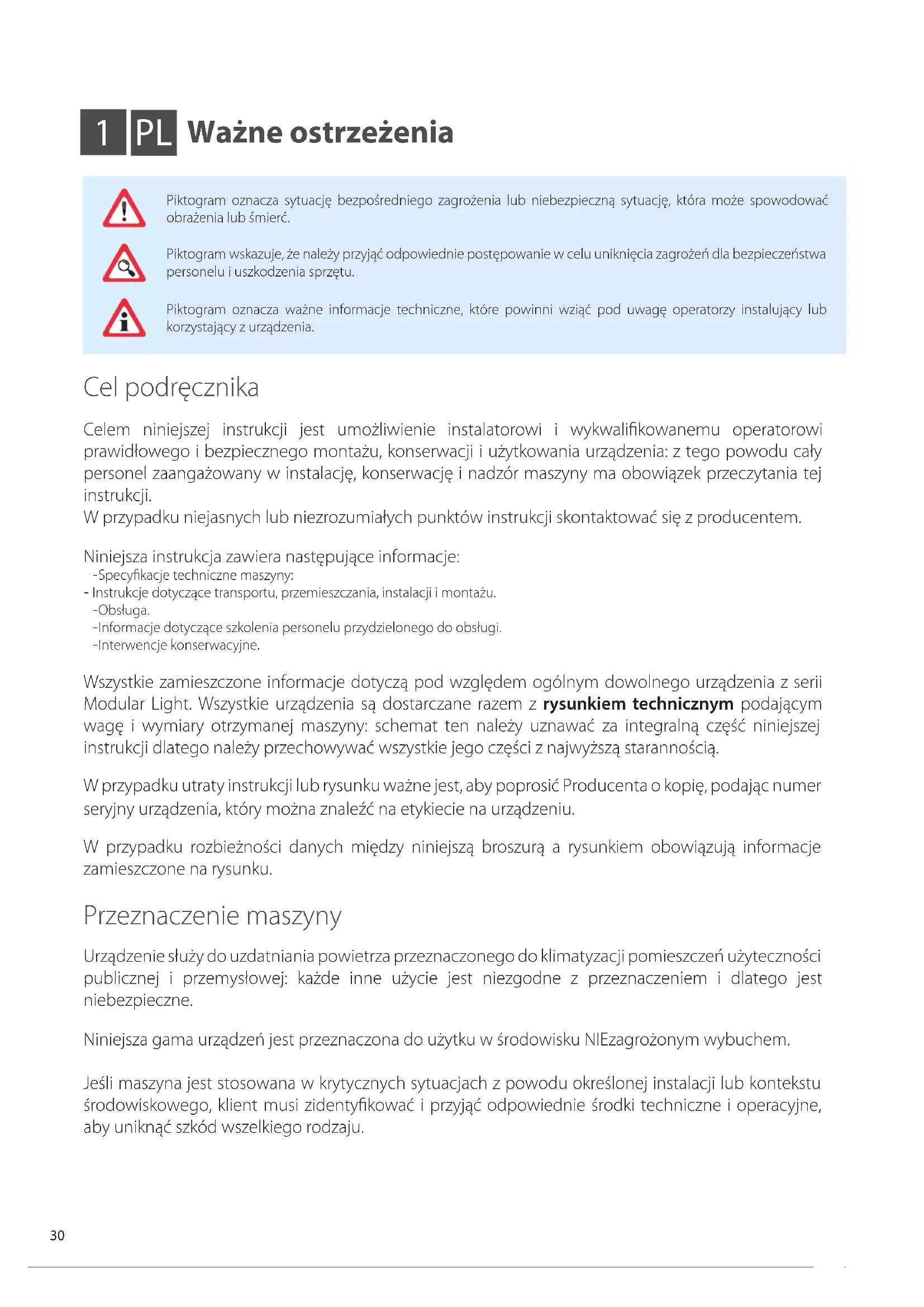

Normy bezpieczeństwa Umiejętności wymagane do obsługi i konserwacji maszyny Operator ogólny: UPOWAŻNIONY do obsługi maszyny za pomocą przycisków znajdujących się na klawiaturze elektrycznej rozdzielnicy sterowniczej. Wykonuje tylko operacje sterowania maszyną, włączanie/wyłączanie. Konserwator mechaniczny (wykwalifikowany): UPOWAŻNIONY do wykonywania interwencji konserwacyjnych, regulacji, wymiany i naprawy komponentów mechanicznych. Musi być osobą kompetentną w dziedzinie systemów mechanicznych, tj. być w stanie przeprowadzać konserwację mechaniczną w odpowiedni i bezpieczny sposób, musi posiadać wyszkolenie teoretyczne i doświadczenie praktyczne. NIE JEST UPOWAŻNIONY do interwencji na instalacjach elektrycznych. Technik producenta (wykwalifikowany): UPOWAŻNIONY do wykonywania operacji o złożonej naturze w każdej sytuacji. Wykonuje czynności w porozumieniu z użytkownikiem. Konserwator elektryczny (wykwalifikowany): UPOWAŻNIONY do wykonywania interwencji natury elektrycznej, regulacji, konserwacji i napraw elektrycznych. UPOWAŻNIONY do wykonywania czynności w obecności napięcia wewnątrz szaf i skrzynek przyłączeniowych. Musi być osobą kompetentną w dziedzinie elektroniki i elektrotechniki, tj. być w stanie przeprowadzać interwencje na systemach elektrycznych w odpowiedni i bezpieczny sposób, musi posiadać wyszkolenie teoretyczne i potwierdzone doświadczenie. NIE JEST UPOWAŻNIONY do interwencji na instalacjach mechanicznych. Umiejętności wymagane do zainstalowania maszyny Instalatorzy muszą wykonywać operacje w oparciu o swoje kwalifikacje zawodowe: wszelkie czynności wyłączone z ich kompetencji (np. wykonywanie połączeń elektrycznych) muszą być wykonywane przez określonych i wykwalifikowanych operatorów, aby nie zagrażać ich własnemu bezpieczeństwu i bezpieczeństwu innych operatorów, którzy wchodzą w interakcję ze sprzętem. Operator odpowiedzialny za transport i przemieszczanie maszyny: upoważniona osoba, posiadająca potwierdzone kompetencje w zakresie korzystania ze środków transportu i podnoszenia. Instalator techniczny: ekspert techniczny, wysłany lub upoważniony przez producenta lub jego upoważnionego przedstawiciela, posiadający odpowiednie umiejętności techniczne i przeszkolenie w zakresie instalacji maszyny. Asystent: technik obowiązany do należytej staranności podczas wykonywania podnoszenia i montażu maszyny. Musi być odpowiednio przeszkolony i poinformowany o planowanych operacjach oraz planach bezpieczeństwa na placu budowy/w miejscu instalacji. W niniejszej instrukcji, dla każdej operacji określony jest technik odpowiedzialny za jej wykonanie. Instalatorzy, użytkownicy i konserwatorzy NIE mogą wykonywać prac na maszynie, jeżeli: - charakteryzuje ich brak doświadczenia, odpowiedzialności lub są nieletni; - charakteryzuje ich upośledzenie fizyczne lub nie są w doskonałym stanie psychiczno-fizycznym; - nie są obeznajmieni z cyklem roboczym maszyny; - nie uczestniczyli w teoretycznym/praktycznym kursie szkoleniowym przy udziale doświadczonego operatora maszyny lub przy wsparciu technika producenta. W niniejszej instrukcji, dla każdej operacji określony jest technik odpowiedzialny za jej wykonanie.32 Przed instalacją, użytkowaniem i konserwacją urządzenia należy uważnie przeczytać niniejszą instrukcję i zachować ją na wypadek konieczności odniesienia się do niej w przyszłości przez innych operatorów. Nie usuwać, nie wyrywać ani nie edytować części niniejszej instrukcji bez podania przyczyny. Wszystkie czynności związane z instalacją, montażem, podłączeniem do sieci i zwyczajną/ nadzwyczajną konserwacją mogą być wykonywane wyłącznie przez techników, którzy spełniają wymogi prawne, po uprzednim wyłączeniu elektrycznym urządzenia i przy użyciu środków ochrony osobistej (np. rękawic, okularów ochronnych itp.), zgodnie z przepisami obowiązującymi w kraju użytkowania i z uwzględnieniem przepisów dotyczących systemów i bezpieczeństwa w miejscu pracy. Instalacja, użytkowanie lub konserwacja inne niż wskazano w instrukcji mogą powodować szkody, obrażenia ciała lub wypadki śmiertelne, powodują unieważnienie gwarancji i zwalniają producenta z wszelkiej odpowiedzialności. Podczas przenoszenia lub instalacji urządzenia należy używać odzieży ochronnej i sprzętu odpowiedniego do tego celu, aby nie dopuścić do wypadków i zagwarantować bezpieczeństwo własne i innych osób. Podczas montażu lub konserwacji maszyny NIE jest dozwolone poruszanie się lub przebywanie osób niewyznaczonych do instalacji w pobliżu miejsca wykonywania prac. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy odłączyć urządzenie od źródła zasilania elektrycznego. Przed instalacją urządzenia należy upewnić się, że instalacje są zgodne z przepisami obowiązującymi w kraju użytkowania i z danymi wskazanymi na tabliczce znamionowej. Obowiązkiem użytkownika / instalatora jest zapewnienie stabilności statycznej i dynamicznej instalacji oraz przygotowanie pomieszczeń w taki sposób, aby osoby niekompetentne ani nieupoważnione NIE miały dostępu do maszyny ani do jej przycisków. Obowiązkiem użytkownika/instalatora jest zapewnienie, że warunki pogodowe nie zagrażają bezpieczeństwu ludzi i mienia podczas etapów instalacji, obsługi i konserwacji. Upewnić się, że zasysanie powietrza nie odbywa się w pobliżu wylotów, spalin lub innych czynników zanieczyszczających. NIE instalować urządzeń w miejscach narażonych na silny wiatr, zasolenie, wolny ogień i temperatury przekraczające 40°C (104°F). Po zakończeniu instalacji poinformować użytkownika na temat prawidłowej obsługi urządzenia. Jeśli urządzenie nie działa lub zauważone zostaną jakiekolwiek zmiany funkcjonalne lub konstrukcyjne, należy odłączyć je od źródła zasilania i skontaktować się z centrum serwisowym autoryzowanym przez producenta lub dystrybutora, bez podejmowania prób samodzielnej naprawy. W przypadku wymiany części należy zapewnić stosowanie wyłącznie oryginalnych części zamiennych. Interwencje, manipulacje lub modyfikacje, które nie zostały wyraźnie upoważnione i które nie respektują zapisów zawartych w niniejszym podręczniku, spowodują unieważnienie gwarancji i mogą skutkować uszkodzeniem, obrażeniami lub nawet śmiertelnymi wypadkami.Tabliczka znamionowa na urządzeniu zawiera ważne informacje techniczne: są one niezbędne w przypadku zgłoszeń o interwencję w celu konserwacji lub naprawy maszyny: dlatego zaleca się, aby nie usuwać, nie uszkadzać ani nie modyfikować tej tabliczki. Aby zapewnić prawidłowy i bezpieczny stan użytkowania, należy przekazywać urządzenie do konserwacji i kontroli przez centrum autoryzowane przez producenta lub dystrybutora co najmniej raz w roku. Nieprzestrzeganie tych zasad może skutkować obrażeniami, a nawet śmiercią, uszkodzeniami, powoduje unieważnienie gwarancji i zwalnia producenta od odpowiedzialności.33 Ryzyko resztkowe Pomimo, że podjęto i wdrożono wszystkie środki bezpieczeństwa przewidzenie w normach odniesienia, nadal występuje ryzyko resztkowe. W szczególności w odniesieniu do niektórych operacji wymiany, regulacji i wyposażenia urządzenia należy zawsze zwracać szczególną uwagę, aby wykonywać czynności w jak najbezpieczniejszych warunkach. Wykaz operacji związanych z ryzykiem resztkowym Ryzyko dla wykwalifikowanego personelu (elektryczne i mechaniczne) - Przenoszenie – podczas etapów rozładunku i przeładunku należy zwrócić uwagę na wszystkie etapy wymienione w niniejszej instrukcji wraz z punktami odniesienia. - Instalacja – podczas etapów rozładunku i przeładunku należy zwrócić uwagę na wszystkie etapy wymienione w niniejszej instrukcji wraz z punktami odniesienia. Obowiązkiem instalatora będzie również zapewnienie statycznej i dynamicznej stabilności miejsca instalacji urządzenia. - Konserwacja - Podczas etapu konserwacji należy zwrócić uwagę na wszystkie etapy wymienione w tym podręczniku, a w szczególności na wysokie temperatury, które mogą występować na liniach płynów przenoszących ciepło do/z urządzenia. - Czyszczenie - Maszynę należy czyścić po jej wyłączeniu, oddziałując na przełącznik zainstalowany przez inżyniera systemu elektrycznego i na przełącznik umieszczony na urządzeniu. Klucz do odłączania linii zasilania elektrycznego musi być przechowywany przez operatora aż do zakończenia operacji czyszczenia. Wewnętrzne czyszczenie maszyny należy przeprowadzać przy użyciu zabezpieczeń przewidzianych obowiązującymi przepisami. Chociaż wnętrze maszyny nie wykazuje niebezpiecznej szorstkości, należy zachować szczególną ostrożność, aby nie doszło do wypadku podczas czyszczenia. Wymienniki ciepła z potencjalnie ostrymi żebrami muszą być czyszczone przy użyciu odpowiednich rękawic do przenoszenia metali i okularów ochronnych. Podczas etapów regulacji, konserwacji i czyszczenia występuje różnorakie ryzyko resztkowe, gdyż operacje te muszą być wykonywane przy wyłączonych zabezpieczeniach. Należy zachować szczególną ostrożność, aby nie dopuścić do obrażeń osób ani uszkodzeń mienia. Należy zawsze zachować szczególną ostrożność podczas wykonywania czynności wymienionych powyżej. Należy pamiętać, że operacje te muszą być wykonywane przez wyspecjalizowany i upoważniony personel. Wszystkie prace muszą być wykonywane zgodnie z przepisami prawnymi dotyczącymi bezpieczeństwa pracy. Należy zauważyć, że omawiana centrala wentylacyjna stanowi integralną część większego systemu, który przewiduje inne elementy, w zależności od ostatecznych właściwości konstrukcji i metod użytkowania; w związku z tym ocena ryzyka resztkowego i odpowiednich środków zapobiegawczych należy do użytkownika i montera końcowego. Urządzenia bezpieczeństwa Maszyna jest wyposażona w urządzenia zabezpieczające, które zapobiegają ryzyku obrażeń osób i zakłóceniom prawidłowej pracy; należy zawsze zwracać uwagę na symbole i urządzenia bezpieczeństwa znajdujące się na maszynie. Maszyna może być uruchamiana wyłącznie przy urządzeniach zabezpieczających aktywnych i z osłonami zabezpieczającymi nieruchomymi i ruchomymi zainstalowanymi prawidłowo w odpowiednim położeniu. Jeśli podczas instalacji, użytkowania lub konserwacji urządzenia bezpieczeństwa zostały tymczasowo usunięte lub ich wydajność ograniczona, konieczne jest, aby czynności były wykonywane wyłącznie przez wykwalifikowanego technika, który wprowadził taka modyfikację zabezpieczeń: należy bezwzględnie uniemożliwić dostęp innych osób do maszyny. Po zakończeniu operacji jak najszybciej przywrócić działanie tych urządzeń. Niniejsza publikacja została opracowana wyłącznie jako pomoc techniczna i nie stanowi wiążącego zobowiązania dla Daikin Applied Europe S.p.A. Firma Daikin Applied Europe S.p.A. opracowała treść niniejszej publikacji zgodnie ze swoją najlepszą wiedzą. Nie udziela się jednoznacznej ani dorozumianej gwarancji na kompletność, dokładność i rzetelność jej treści. Wszystkie dane i specyfikacje w niej zawarte mogą ulec zmianie bez powiadomienia. Obowiązują dane przekazane w momencie składania zamówienia. Firma Daikin Applied Europe S.p.A. jednoznacznie zrzeka się wszelkiej odpowiedzialności za jakąkolwiek szkodę bezpośrednią lub pośrednią, w najszerszym tego słowa znaczeniu, zaistniałą lub związaną z użyciem i/lub interpretacją niniejszej publikacji. Treść niniejszego dokumentu jest chroniona prawem autorskim przez Daikin Applied Europe S.p.A.34 Symbolen anger en situation med omedelbar fara eller en farlig situation som kan orsaka skador eller döden. Symbolen anger att lämpliga beteenden måste vidtas för att undvika att personalens säkerhet äventyras och att utrustningen skadas. Symbolen anger teknisk information av stor betydelse som bör uppmärksammas av dem som installerar eller använder utrustningen. Handbokens syfte Syftet med den här handboken är att tillåta installatören och den behöriga operatören att installera, utföra underhåll och använda utrustningen på ett korrekt och säkert sätt: all personal som ska sköta installation, underhåll och övervakning av maskin, ska läsa den här handboken. Kontakta tillverkaren om du har frågor eller inte förstår något. I den här handboken finns information gällande: - Maskinens tekniska uppgifter; - Instruktioner för transport, förflyttning, installation och montering; - Användning; - Information för utbildning av personalen som ska köra maskinen; - Underhållsarbeten. All information gäller i allmänhet vilken som helst enhet i sortimentet Modular Light. Alla enheter sänds med en teknisk ritning, som anger vikt och specifika dimensioner på maskinen: de ska anses som en ingående del i den här handboken och ska förvaras väl. Vid förlust av handboken eller ritningen måste en kopia beställas av tillverkaren genom att uppge enhetens serienummer, som står på etiketten som sitter på enheten. Om det finns skillnader mellan handbokens och ritningens uppgifter gäller de som står på ritningen. Maskinens avsedda användning Den här apparaten är avsedd för behandling av luft för privata bostäder och industriella miljöer: all annan användning överensstämmer inte med den avsedda användningen och anses därmed farlig. De här sortimenten har konstruerats för en användning i ICKE explosiva miljöer. Om maskinen används i kritiska situationer, beroende på typ av anläggning eller miljövillkor, måste kunden identifiera och fastställa tekniska och operativa åtgärder för att undvika skador av alla slag. Viktiga anvisningar

Urządzenie należy pochylić o około 2%szerokości (B) (podniesione po stronie rozdzielnicy elektrycznej)

W celu doprowadzenia zasilania elektrycznego należy podłączyć maszynę do rozdzielnicy elektrycznej i zgodnie z obowiązującymi normami. Należy zawsze odnosić się do odpowiedniego schematu elektrycznego zakupionej maszyny (wysyłanego razem z urządzeniem); jeśli schemat ten nie jest dostępny przy maszynie lub został zgubiony, skontaktować się ze sprzedawcą, który zapewni wysłanie kopii tego schematu (podać numer seryjny maszyny). Przed podłączeniem centrali upewnić się, że:

napięcie i częstotliwość sieci odpowiadają parametrom maszyny;57

• instalacja elektryczna, do której podłączana jest maszyna, jest odpowiednio zwymiarowana względem znamionowej mocy elektrycznej maszyny do zainstalowania i jest zgodna z przepisami prawnymi. Podłączenie elektryczne musi być:

• wykonywane przez wykwalifikowany i upoważniony personel po wyłączeniu napięcia elektrycznego w zakładzie;

• wykonywane w sposób stały i trwały, bez złączy pośrednich, zgodnie z normami obowiązującymi w kraju instalacji;

• odpowiednie względem poboru mocy maszyny (patrz specyfikacje techniczne);

• wyposażone w skuteczne uziemienie zgodne z przepisami; w przypadku kilku urządzeń konieczne jest podłączenie każdego urządzenia do uziemienia lub połączenie ich wszystkich za pomocą metalowych zacisków;

• umieszczone najlepiej w wydzielonym pomieszczeniu, zamykanym na klucz i zabezpieczonym przed czynnikami atmosferycznymi: jeżeli istnieje również przełącznik kluczowy, należy usunąć klucz podczas przerwy w zasilaniu i umieścić go z powrotem dopiero po zakończeniu operacji.

zapewnić układ magnetyczno-termiczny o natężeniu 16 A lub w każdym przypadku odpowiedni do poboru mocy urządzenia. Podczas etapów instalacji i konserwacji upewnić się, że żadna inna osoba poza operatorem nie ma dostępu do pomieszczeń z urządzeniami elektrycznymi ani do wyłączników. Rzeczywiste napięcie zasilania w zakładzie nie może różnić się o więcej niż 10% od przewidzianego normalnego napięcia. Większe różnice napięcia powodują szkody na rzecz użytkowników i instalacji elektrycznej, nieprawidłowe działanie wentylatorów, hałas. W związku z tym należy bezwzględnie sprawdzać zgodność wartości rzeczywistych napięcia z wartościami znamionowymi. Producent nie ponosi odpowiedzialności za połączenia wykonane w sposób niezgodny z przepisami i instrukcjami określonymi w niniejszej instrukcji lub w przypadku manipulowania jakimkolwiek elementem elektrycznym urządzenia.

Maszyny są wyposażone w gwintowany wylot (1/4” M GAS) , który wystaje z boku na około 50 mm. Aby umożliwić regularny przepływ wody, każdy odpływ musi być wyposażony w prawidłowo zwymiarowany SYFON. Aby nie dopuścić do przelewania się ze zbiornika, konieczne jest wyposażenie syfonu w zawór upustowy, który pozwala na usunięcie zanieczyszczeń gromadzących się na dnie. Aby nie zagrażać funkcjonowaniu układu spustowego, NIE wolno podłączać syfonów sterowanych ciśnieniowo do syfonów pracujących na zasadzie podciśnienia. Rura spustowa do kanalizacji:

• nie może być podłączona bezpośrednio do syfonu w celu absorpcji zwrotów powietrza lub ścieków oraz do wizualnego kontrolowania prawidłowego odpływu ścieków;

• musi mieć średnicę większą niż wylot maszyny i minimalne nachylenie 2% w celu zagwarantowania jej działania.

Zgodnie z art. 13 Dekretu Ustawodawczego nr. 49 z 2014 r. „Wdrożenie dyrektywy WEEE 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego”. Znak przekreślonego kosza na śmieci wskazuje, że produkt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. i że pod koniec okresu jego użytkowania nie można go usuwać wraz z innymi odpadami, lecz należy go unieszkodliwiać oddzielnie. Wszystkie urządzenia wykonane są z nadających się do recyklingu materiałów metalowych (stal nierdzewna, żelazo, aluminium, blacha ocynkowana, miedź itp.) w ilości procentowej przekraczającej 90% masy. Sprawić, aby sprzęt przeznaczony do utylizacji stał się niezdatny do użytku przez wyjęcie przewodu zasilającego i wszystkich urządzeń zamykających obudowę lub komory (jeśli są obecne). Konieczne jest zwrócenie uwagi na zarządzanie tym produktem po zakończeniu jego okresu eksploatacji w taki sposób, aby zmniejszyć negatywny wpływ na środowisko, zwiększając efektywność wykorzystania zasobów, stosując zasadę „kto zanieczyszcza, płaci”, zapewniając zapobieganie, przygotowanie do ponownego użycia, recykling i odzyskiwanie. Należy pamiętać, że nielegalna lub nieprawidłowa utylizacja produktu wiąże się z nałożeniem kar przewidzianych w obowiązujących przepisach. Usuwanie w krajach Unii Europejskiej Dyrektywa UE w sprawie zużytego sprzętu elektrycznego i elektronicznego została wdrożona w poszczególnych krajach w różny sposób, zatem jeśli nastąpi konieczność pozbycia się takiego sprzętu, należy skontaktować się z lokalnymi władzami lub sprzedawcą, aby uzyskać prawidłową metodę usuwania.
