MANUAL DE UTILIZADOR ALB03LBMNADBT00 DAIKIN

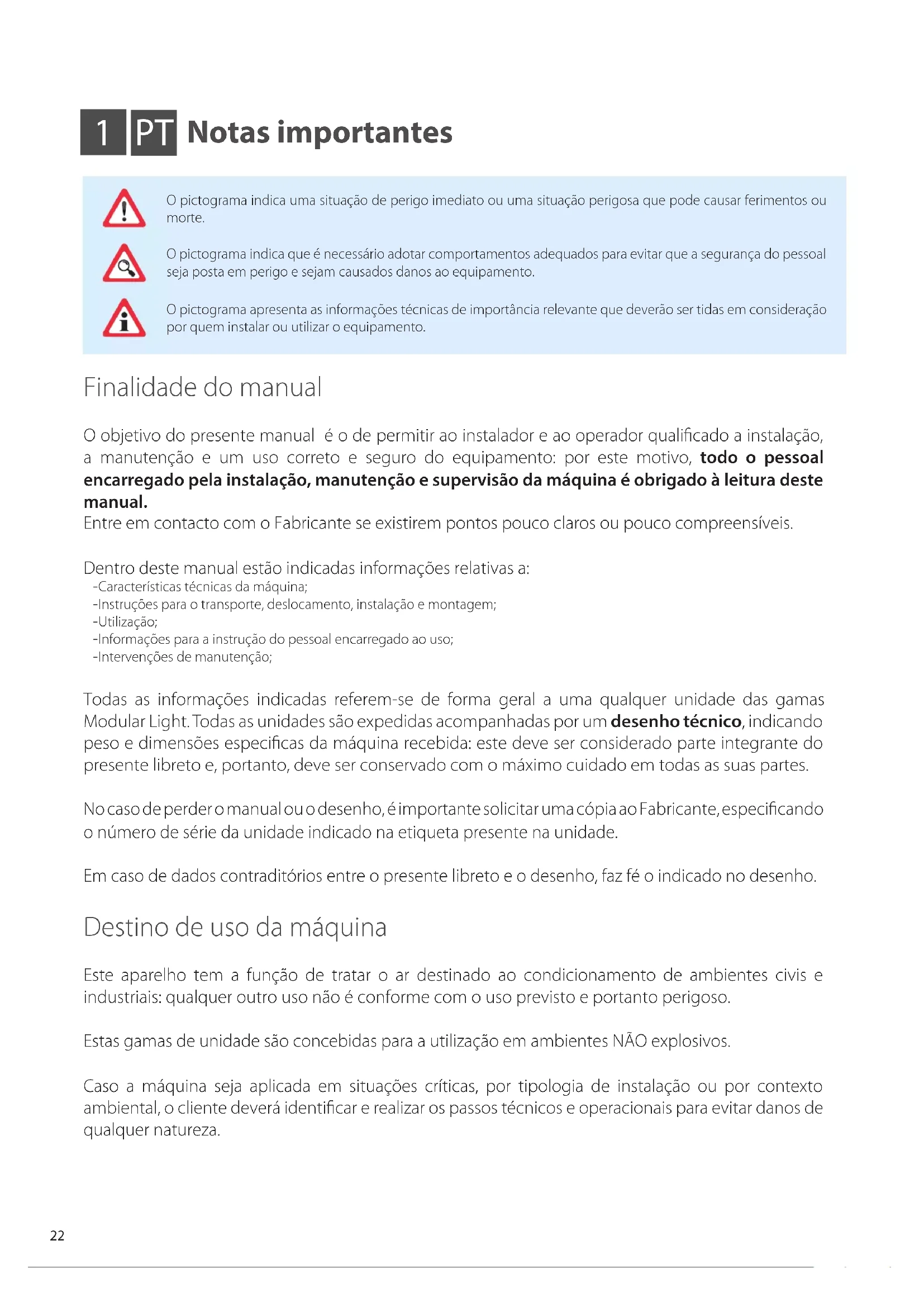

Normas de segurança Competências requeridas para o uso e a manutenção da máquina Operador genérico: HABILITADO para a condução da máquina por meio dos comandos situados na botoeira do quadro elétrico de comando. Executa somente operações de comando da máquina, acendimento/desligamento Técnico de manutenção mecânico (qualificado): HABILITADO a efetuar intervenções de manutenção, regulação, reparação e substituição de órgãos mecânicos. Deve ser uma pessoa competente em sistemas mecânicos, portanto, capaz de efetuar a manutenção mecânica de forma satisfatória e segura, deve possuir preparação teórica e experiência manual. NÃO HABILITADO a intervenções em instalações elétricas. Técnico do fabricante (qualificado): HABILITADO a efetuar operações de natureza complexa em qualquer situação. Opera de acordo com o utilizador. Técnico de manutenção elétrico (qualificado): HABILITADO a efetuar intervenções de natureza elétrica, de regulação, de manutenção e de reparação elétrica. HABILITADO para operar em presença de tensão dentro dos armários e caixas de derivação. Deve ser uma pessoa competente em eletrónica e eletrotecnia, e portanto, capaz de intervir nos sistemas elétricos de forma satisfatória e segura, deve possuir preparação teórica e comprovada experiência. NÃO habilitado a intervenções de tipo mecânico. Competências requeridas para a instalação da máquina Os instaladores devem efetuar as operações com base na sua qualificação profissional: todas as atividades excluídas da sua competência (por ex. ligações elétricas), devem ser realizadas por operadores específicos e qualificados de forma a não colocar em perigo a sua segurança e a dos outros operadores que interagem com o equipamento. Operador de transporte e movimentação da máquina: pessoa autorizada, com reconhecida competência na utilização dos meios de transporte e levantamento. Instalador técnico: técnico especialista, enviado ou autorizado pelo fabricante ou seu mandatário com adequadas competências técnicas e formação para a instalação da máquina. Assistente: técnico sujeito a obrigações de diligência no exercício do levantamento e montagem equipamento. Este deve ser adequadamente formado e informado sobre as operações a desenrolar e sobre o planos de segurança do estaleiro/local de instalação. No presente manual, para cada operação, é especificado o técnico competente ao seu cumprimento. Os instaladores, utilizadores e técnicos de manutenção NÃO podem utilizar a máquina se: - não tem experiência e responsabilidade ou são menores de idade; - com deficiências físicas ou em más condições psicofísicas; - não dominam o ciclo de funcionamento da máquina; - não frequentaram um curso de formação de preparação teórico/prático, com o apoio de um operador ou condutor de máquina especializado, ou com o apoio de um técnico do fabricante. No presente manual, para cada operação, é especificado o técnico competente ao seu cumprimento.24 Antes da instalação, utilização e manutenção da máquina, ler atentamente o presente manual e guardá-lo com cuidado para cada nova consulta futura pelos vários operadores. Jamais retirar, rasgar ou reescrever qualquer uma das partes do manual. Todas as operações de instalação, montagem, ligações à rede elétrica e manutenção normal/ extraordinária devem ser realizadas apenas por técnicos que cumprem os requisitos legais, após ter desligado eletricamente a unidade e utilizando equipamento de proteção individual (por ex. luvas, óculos de proteção, etc.), segundo as normas em vigor no País de utilização e respeitando as normas relativas às instalações e à segurança no trabalho. Uma instalação, um uso ou manutenção diferentes das indicadas no manual podem provocar danos, lesões ou acidentes mortais, provocam a anulação da garantia e isentam o Fabricante de qualquer responsabilidade. Durante a movimentação ou a instalação do aparelho é obrigatória a utilização de vestuário de proteção e de meios adequados ao objetivo, a fim de prevenir acidentes e garantir a salvaguarda da sua segurança e aquela dos outros. Durante a montagem ou manutenção da máquina, NÃO é permitida a passagem, nem a permanência de pessoas não encarregadas da instalação perto da área de trabalho. Antes de efetuar qualquer intervenção de instalação ou manutenção desconectar o equipamento da alimentação elétrica. Antes de instalar o equipamento, verificar que as instalações estejam conformes às normas vigentes no País de utilização e ao que é indicado na placa do número de série. Será da responsabilidade do utilizador/instalador assegurar-se da estabilidade estática e dinâmica relativa à instalação e a preparar os ambientes de forma que as pessoas não competentes e autorizadas NÃO tenham acesso à máquina ou aos comandos da mesma. Será da responsabilidade do utilizador/instalador assegurar-se que as condições atmosféricas não prejudiquem a segurança das pessoas e das coisas durante as fases de instalação, utilização e manutenção. Certificar-se que a aspiração do ar não aconteça em proximidade de descargas, fumos de combustão ou outro elementos contaminantes. NÃO instalar o equipamento em locais expostos a fortes ventos, salinização, chamas livres ou temperaturas superiores a 40°C (104°F). No final da instalação, instruir o utilizador na correta utilização da máquina. Se o equipamento não funcionar ou se existirem alterações funcionais ou estruturais, desligá- lo da alimentação elétrica e contactar um centro de assistência autorizado pelo Fabricante ou pelo Revendedor sem tentar proceder à sua reparação. Para eventuais substituições, solicitar exclusivamente a utilização de peças sobressalentes originais. Intervenções, adulterações ou alterações não expressamente autorizadas que não respeitem o indicado no presente manual provocarão a anulação da garantia e podem provocar danos, acidentes ou lesões também mortais. A placa do número de série presente na unidade fornece importantes informações técnicas: estas são indispensáveis em caso de pedido de intervenção para uma manutenção ou uma reparação da máquina: recomenda-se portanto de não retirá-la, danificá-la ou modificá-la. Aconselha-se, para assegurar uma condição de utilização correta e segura, de submeter a unidade a manutenção e controlo por parte de um centro autorizado pelo Fabricante ou Revendedor pelo menos anualmente. O não cumprimento dessas regras pode causar danos e ferimentos, até mesmo mortais, anula a garantia e isenta o Fabricante de qualquer responsabilidade.25 Riscos residuais Embora tenham sido tomadas e adoptadas todas as medidas de segurança previstas pelas normas de referência, podem existir alguns riscos residuais. Em particular, em algumas operações de substituição, regulação e equipamento, deve ser prestada sempre a máxima atenção a fim de trabalhar na melhor condição possível. Lista de operações com presença de riscos residuais Riscos para pessoal qualificado (elétrico e mecânico) - Movimentação - na fase de descarga e movimentação, é necessário prestar atenção a todas as fases mencionadas no presente manual em relação aos pontos de referência - Instalação - na fase de instalação, é necessário prestar atenção a todas as fases mencionadas no presente manual em relação aos pontos de referência. Além disso, será da responsabilidade do instalador assegurar-se da estabilidade estática e dinâmica do sítio de instalação da máquina. - Manutenção - Na fase de manutenção é necessário prestar atenção a todas as fases mencionadas no presente manual e em particular a altas temperaturas que podem estar presentes nas linhas dos fluidos termocondutores de/para a unidade. - Limpeza - A limpeza da máquina deve ser feita com a máquina desligada, atuando no interruptor predisposto pelo instalador elétrico e no interruptor situado na unidade. A chave de interrupção da linha elétrica deve ser mantida pelo operador até ao final das operações de limpeza. A limpeza interna da máquina deve ser efetuada utilizando as proteções previstas pelas normas vigentes. Não obstante o interior da máquina não apresentar asperezas críticas, é necessário prestar a máxima atenção para que não ocorram acidentes durante a limpeza. As baterias de permuta térmica que apresentam uma embalagem com aletas potencialmente cortantes devem ser limpas utilizando luvas adequadas para o manuseio de metais e óculos protetivos. Nas fases de regulação, manutenção e limpeza subsistem riscos residuais de entidade variável, sendo operações que devem ser efetuadas após as proteções serem desligadas, é necessário prestar particular atenção a fim de evitar danos às pessoas e coisas. Colocar sempre muita atenção na execução das operações acima especificadas. Recorda-se que a execução destas operações deve ser taxativamente executada por pessoal especializado e autorizado. Todos os trabalhos deverão ser realizados em conformidade com as disposições legislativas inerentes à segurança no trabalho. Recorda-se que a unidade em questão é parte integrante de um sistema mais amplo que prevê outros componentes, em função das características finais de realização e das modalidades de utilização; portanto compete ao utilizador e ao operador responsável pela montagem a última avaliação dos riscos residuais e as respetivas medidas preventivas. Dispositivos de segurança A máquina é dotada de dispositivos de segurança para prevenir riscos de danos às pessoas e para o correto funcionamento; prestar sempre atenção a simbologia e aos dispositivos de segurança presentes na máquina. Esta última deve funcionar unicamente com os dispositivos de segurança ativos e com os cárteres de proteção fixos ou móveis instalados corretamente e na sede prevista. Se durante a instalação, a utilização ou a manutenção, tivessem sido temporariamente retirados ou reduzidos os dispositivos de segurança, é necessário que a realizar as operações seja unicamente o técnico qualificado que tenha efetuado essa alteração: impedir obrigatoriamente o acesso à máquina a outras pessoas. No final da operação, restabelecer os dispositivos, o mais rapidamente possível. A presente publicação será feita apenas como suporte técnico e não constitui compromisso vinculativo para a Daikin Applied Europe S.p.A. Daikin Applied Europe S.p.A. compilou o conteúdo no melhor dos seus conhecimentos. Nenhuma garantia explícita ou implícita é dada em relação à integralidade, precisão, confiabilidade do seu conteúdo. Todos os dados e as especificações nela indicados estão sujeitos a alterações sem aviso prévio. Fazem fé os dados comunicados no momento do pedido. Daikin Applied Europe S.p.A. rejeita expressamente qualquer responsa- bilidade para qualquer dano direto ou indireto, no sentido mais amplo do termo, decorrentes ou relacionados com a utilização e/ou a interpretação desta publicação. Todo o conteúdo é protegido por direitos autorais de Daikin Applied Europe S.p.A.26 Het pictogram geeft een onmiddellijk gevaarlijke situatie of een gevaarlijke situatie die letsel of ongeval met dodelijk gevolg kan veroorzaken aan. Het pictogram geeft aan dat geschikt gedrag nodig is om te voorkomen dat de veiligheid van het personeel in gevaar wordt gebracht en schade aan de apparatuur wordt veroorzaakt. Het pictogram geeft belangrijke technische informatie aan waar degene die de apparatuur installeert of gebruikt rekening mee moet houden. Doel van de handleiding Deze handleiding is bedoeld om de installateur en de gekwalificeerde operator bij te staan tijdens de installatie, het onderhoud en het correcte en veilige gebruik van de apparatuur. Daarom moet het personeel dat de machine installeert, onderhoudt en bewaakt deze handleiding doorlezen. Neem contact op met de fabrikant als punten niet duidelijk of moeilijk te begrijpen zijn. Deze handleiding bevat informatie over: - De technische eigenschappen van de machine; - Aanwijzingen voor het transport, de verplaatsing, de installatie en de montage; - Het gebruik; - Informatie voor de training van het personeel voor het gebruik ervan; - Onderhoudswerkzaamheden. De beschreven informatie betreft elke unit uit het assortiment Modular Light. Alle units worden verzonden met een technische tekening waar het gewicht en de specifieke afmetingen van de machine op zijn aangegeven: deze tekening is een onderdeel van de handleiding en moet daarom zorgvuldig samen met de handleiding worden bewaard. Als de handleiding of de tekening verloren raakt, dient u een kopie aan te vragen bij de fabrikant. Vermeld het serienummer van de unit dat vermeld is op het etiket op de unit. De gegevens van de tekening gelden in het geval dat deze handleiding en de tekening niet overeenstemmen. Gebruiksbestemming van de machine Dit apparaat behandelt de lucht die gebruikt wordt voor het regelen van het klimaat in civiele en industriële omgevingen. Elk ander gebruik is in strijd met het beoogde gebruik en is daarom gevaarlijk. Deze units zijn ontworpen voor een gebruik in een NIET-explosieve omgeving. Wanneer de machine gebruikt wordt in gezien het type installatie of omgeving kritieke situaties, dient de opdrachtgever alle noodzakelijke operationele en technische maatregelen vast te stellen en toe te passen die nodig zijn om schade te vermijden. Belangrijke waarschuwingen

O aparelho deve ser inclinado aprox. de 2% da largura (B) (levantado para o quadro elétrico)

Para a alimentação elétrica é necessário ligar a máquina a um quadro elétrico e respeitar as normas vigentes. Consultar sempre o esquema elétrico especíco da máquina que adquiriu (foi enviado juntamente com a unidade); sempre que este último não esteja presente na máquina ou fosse perdido, contactar o vendedor de competência que irá enviar uma cópia (referir o número de série da máquina). Antes de ligar a centralina verificar que:

• a tensão e a frequência da rede correspondem aos parâmetros da máquina;

• o circuito elétrico, ao qual se deve conectar, seja adequadamente dimensionado à potência elétrica nominal da máquina a instalar e responda às normas de lei. A ligação elétrica deve ser:

• efetuada por pessoal qualificado e habilitado depois de ter desativado a tensão elétrica do estabelecimento;

• executada de forma fixa e permanente, sem junções intermédias, em conformidade com as normas do País de instalação;

• adequada à absorção de corrente da máquina (consultar as características técnicas);

• equipada com uma eficaz tomada de terra à norma; em caso de várias unidades é necessário ligar cada unidade à ligação à terra ou uni-las todas por meio de braçadeiras metálicas;

colocada de preferência num local dedicado, fechado à chave e reparado de agentes atmosféricos: se fosse presente também um interruptor de chave, este último deverá ser desfiado em fase de interrupção da alimentação e reposicionado apenas depois de ter terminado as operações para intervenções.

• instalar um sistema magnetotérmico de 16A, ou adequado aos consumos da máquina. Durante as fases de instalação e manutenção, assegurar-se que nenhuma outra pessoa, além da qual opera, tenha acesso aos locais elétricos ou aos interruptores. A tensão de alimentação efetiva dos utilizadores não deve afastar-se em mais de 10% da tensão normal prevista. Diferenças maiores de tensão provocam danos aos utilizadores e ao circuito elétrico, mau funcionamento dos ventiladores, ruído. É, nessa medida, indispensável verificar a conformidade dos valores reais de tensão aos valores nominais. O Fabricante não é responsável por ligações efetuadas de forma não conforme às normativas, como especificado neste manual, em caso de adulterações a qualquer componente elétrico da máquina.

As máquinas são dotadas de uma descarga roscada (1/4” M GAS) que sobressai lateralmente de cerca de 50 mm. Com o objetivo de consentir uma regular afluência da água, cada descarga deve ser equipado com SIFÃO corretamente dimensionado. A fim de evitar derramamentos do tanque de recolha é necessário que o sifão esteja equipado de válvula de purga, que permita a remoção das impurezas que se depositam no fundo. A fim de não prejudicar o funcionamento do sistema de descarga, NÃO devem ser ligados sifões funcionantes em pressão com outros funcionantes em depressão. O tubo de descarga à rede de esgotos:

• não deve ser conectado diretamente ao sifão; isto é, com o objetivo de absorver retornos de ar ou chorume e de tornar controlável visualmente o correto escoamento da água de descarga;

• deve ter diâmetro maior que a descarga da máquina e inclinação mínima de 2% a fim de garantir a sua função.

Nos termos do art. 13 do Decreto-lei n.º 49 de 2014 “Aplicação da Diretiva REEE 2012/19/EU sobre os resíduos de equipamentos elétricos e eletrónicos. A marca do caixote barrado com barra especifica que o produto foi colocado no mercado posteriormente a 13 de agosto de 2005 e que no fim da sua vida útil não deve ser equiparado aos outros resíduos mas deve ser eliminado separadamente . Todos os equipamentos são realizados com materiais metálicos recicláveis (aço inox, ferro, alumínio, chapa galvanizada, cobre, etc.) em percentagem superior a 90% em peso. Tornar inutilizável o equipamento para a eliminação, removendo o cabo de alimentação e qualquer dispositivo de fecho de compartimentos ou cavidade (se presentes). É necessário prestar atenção à gestão deste produto no seu fim de vida, reduzindo os impactos negativos no ambiente e aumentando a eficácia de utilização de recursos, com a aplicação dos princípios de “poluidor-pagador”, prevenção, preparação para a reutilização, reciclagem e recuperação. Recorda-se que a eliminação abusiva ou não correta do produto implica a aplicação das sanções previstas pela regulamentação atual de lei. Descarte em nações da união europeia A Diretiva comunitária sobre os equipamentos REEE foi adotada de forma diferente em cada nação, portanto, se desejar eliminar este equipamento sugerimos de contactar as autoridades locais ou o revendedor para solicitar o método correto de eliminação.
