MANUAL DE USUARIO BE 75 Quick METABO

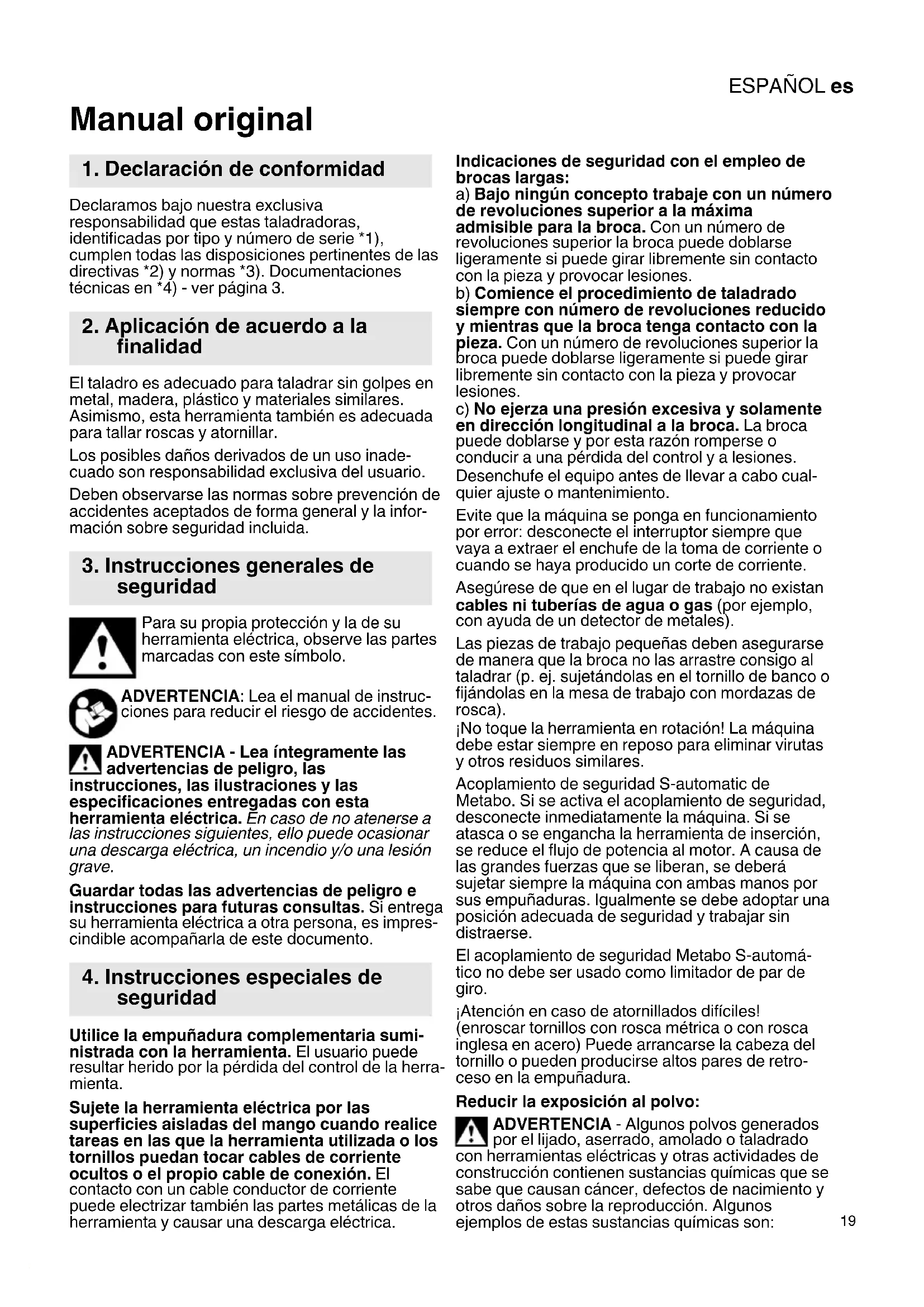

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estas taladradoras, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 3. El taladro es adecuado para taladrar sin golpes en metal, madera, plástico y materiales similares. Asimismo, esta herramienta también es adecuada para tallar roscas y atornillar. Los posibles daños derivados de un uso inade- cuado son responsabilidad exclusiva del usuario. Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la infor- mación sobre seguridad incluida. Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. ADVERTENCIA - Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. Si entrega su herramienta eléctrica a otra persona, es impres- cindible acompañarla de este documento. Utilice la empuñadura complementaria sumi- nistrada con la herramienta. El usuario puede resultar herido por la pérdida del control de la herra- mienta. Sujete la herramienta eléctrica por las superficies aisladas del mango cuando realice tareas en las que la herramienta utilizada o los tornillos puedan tocar cables de corriente ocultos o el propio cable de conexión. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. Indicaciones de seguridad con el empleo de brocas largas: a) Bajo ningún concepto trabaje con un número de revoluciones superior a la máxima admisible para la broca. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. b) Comience el procedimiento de taladrado siempre con número de revoluciones reducido y mientras que la broca tenga contacto con la pieza. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. c) No ejerza una presión excesiva y solamente en dirección longitudinal a la broca. La broca puede doblarse y por esta razón romperse o conducir a una pérdida del control y a lesiones. Desenchufe el equipo antes de llevar a cabo cual- quier ajuste o mantenimiento. Evite que la máquina se ponga en funcionamiento por error: desconecte el interruptor siempre que vaya a extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente. Asegúrese de que en el lugar de trabajo no existan cables ni tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales). Las piezas de trabajo pequeñas deben asegurarse de manera que la broca no las arrastre consigo al taladrar (p. ej. sujetándolas en el tornillo de banco o fijándolas en la mesa de trabajo con mordazas de rosca). ¡No toque la herramienta en rotación! La máquina debe estar siempre en reposo para eliminar virutas y otros residuos similares. Acoplamiento de seguridad S-automatic de Metabo. Si se activa el acoplamiento de seguridad, desconecte inmediatamente la máquina. Si se atasca o se engancha la herramienta de inserción, se reduce el flujo de potencia al motor. A causa de las grandes fuerzas que se liberan, se deberá sujetar siempre la máquina con ambas manos por sus empuñaduras. Igualmente se debe adoptar una posición adecuada de seguridad y trabajar sin distraerse. El acoplamiento de seguridad Metabo S-automá- tico no debe ser usado como limitador de par de giro. ¡Atención en caso de atornillados difíciles! (enroscar tornillos con rosca métrica o con rosca inglesa en acero) Puede arrancarse la cabeza del tornillo o pueden producirse altos pares de retro- ceso en la empuñadura. Reducir la exposición al polvo: ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:

1. Declaración de conformidad

2. Aplicación de acuerdo a la

3. Instrucciones generales de

4. Instrucciones especiales de

- Plomo procedente de pinturas a base de plomo, - Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y - Arsénico y cromo procedentes de madera de construcción tratada químicamente El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo. Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos). Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille. Véase la página 2. 1 Portabrocas de corona dentada 2 Empuñadura complementaria 3 Inversor del sentido de rotación 4 Interruptor 5 Empuñadura 6 Botón de retención (funcionamiento continuado) Antes de enchufar compruebe que la tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.

6.1 Montaje de la empuñadura complemen-

taria Por razones de seguridad, utilice siempre la empuñadura complementaria suminis- trada . Abrir el anillo elástico girando hacia la izquierda la empuñadura complementaria (2). Deslizar la empu- ñadura complementaria en el cuello de sujeción de la máquina. Deslizar la empuñadura complemen- taria hacia adelante hasta que sea posible girarlo. Retraerlo en el ángulo deseado y fijarlo con fuerza.

7.1 Conexión y desconexión

Para poner en marcha la máquina, pulse el inte- rruptor pulsador (4). El número de revoluciones puede modificarse pulsando el interruptor. Para un funcionamiento continuado se puede fijar el interruptor pulsador con el botón de retención (6). Para parar la máquina, pulse el interruptor pulsador de nuevo. En la posición de funcionamiento conti- nuado, la máquina seguirá funcionando en caso de pérdida del control de la herra- mienta debido a un tirón. Por este motivo se deben sujetar las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado.

7.2 Seleccionar el sentido de giro

Pulse el conmutador de giro (3) sólo durante el estado de parada del motor. Seleccionar el sentido de giro D = marcha a la derecha I = marcha a la izquierda 0 = Posición media: seguro de transporte (bloqueo de conexión) activado

7.3 Cambio de herramienta portabrocas de

corona dentada (1) Véase figuras A, página 2. Abrir portabrocas: abrir portabrocas de rueda dentada con llave de portabrocas -1-. Tensar herramienta de inserción: Colocar la herramienta de inserción -2- lo más profundo posible y tensarla uniformemente en las 3 perfora- ciones -3-.

7.4 Portabrocas con sistema de cambio

rápido Quick (en modelo BE 75 Quick) Desmontar: Empuje el anillo de bloqueado hacia adelante (a) y retire el portabrocas (1) hacia adelante (b).

5. Descripción general

Montar: Empuje el anillo de bloqueado hacia adelante y coloque el portabrocas (1) hasta el tope en el husillo para la broca. Si no se puede accionar el interruptor pulsador (4), comprobar que el selector de sentido de giro (3) esté colocado correctamente en la posición R o en la L. Use únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indi- caciones de funcionamiento. Montar accesorios de manera segura. En caso de usar la máquina en un soporte: montar la máquina de manera fija. El usuario puede resultar herido por la pérdida del control de la herramienta. Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal. Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de técnicos electricistas especializados. Un cable de alimentación deteriorado solo puede ser sustituido por otro cable de alimentación especial y original de Metabo que puede solicitarse al servicio de asistencia técnica de Metabo. En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones nece- sarias. En la página web www.metabo.com puede descargar listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio. Sólo para países de la UE: No tire las herramientas eléctricas a la basura. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modifica- ciones conforme al avance técnico.

=Número de revoluciones en marcha en vacío

=revoluciones bajo carga ø máx. =Diámetro máximo de taladro b =Diámetro máximo del portabrocas para la sujeción G =Rosca del husillo de taladrar m =Peso D =Diámetro de cuello de sujeción Valores de medición establecidos de acuerdo con EN 62841. Herramienta con clase de protección II ~ Corriente alterna Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

• Fallos de energía de alta frecuencia pueden generar variaciones en las revoluciones. Tales variaciones desaparecen de nuevo tras la elimina- ción de las averías. Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condi- ción de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 62841:

h, D =valor de emisiones de vibración (tala- drado en metal)

h,D =Inseguridad (vibración) Niveles acústicos típicos compensados A

=Nivel de intensidad acústica

=Nivel de potencia acústica

= Inseguridad ¡Use auriculares protectores!

8. Localización de averías

11. Protección ecológica

12. Especificaciones técnicasPORTUGUÊSpt
