ПОСІБНИК КОРИСТУВАЧА BE 75 Quick METABO

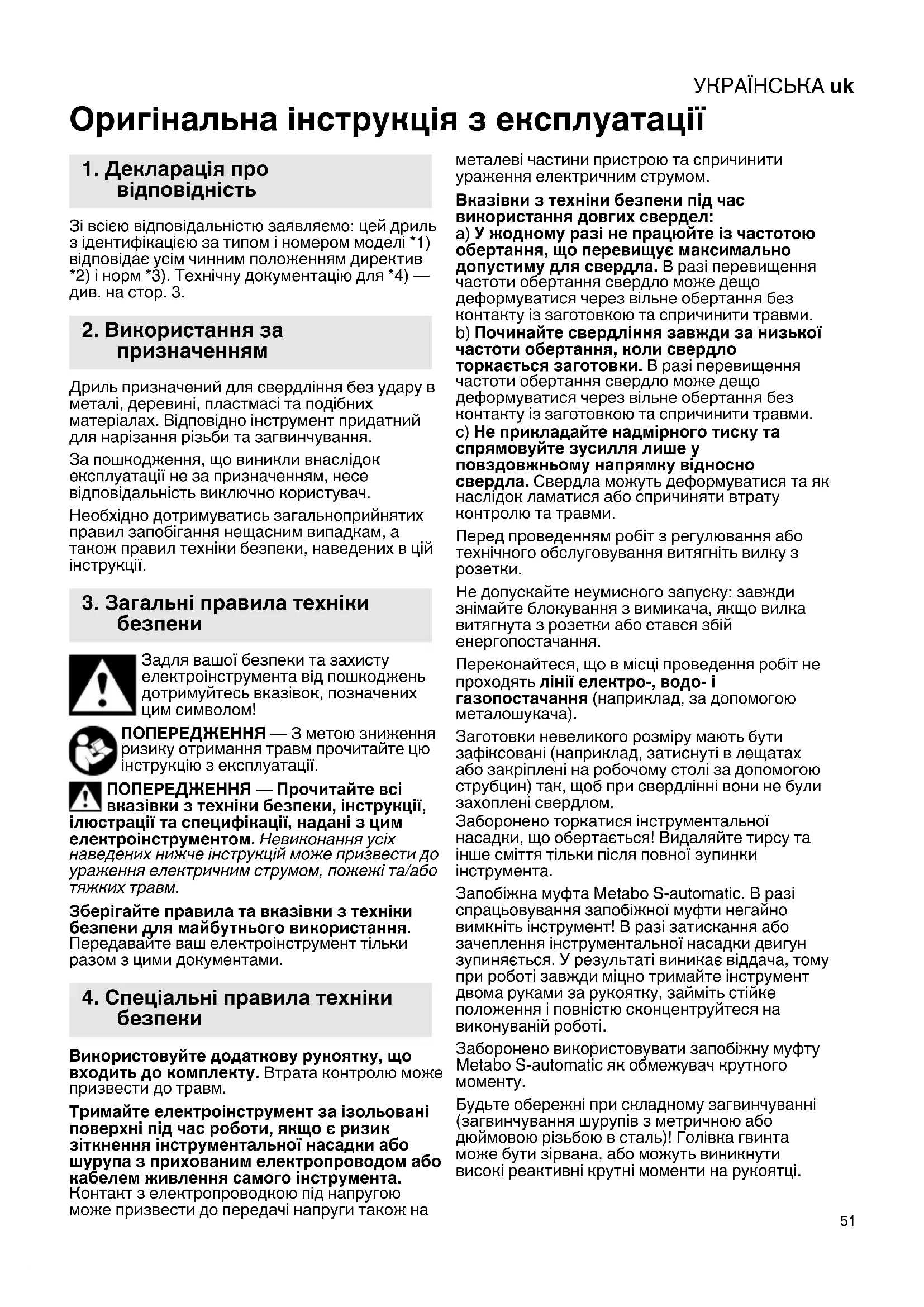

Оригінальна інструкція з експлуатації Зі всією відповідальністю заявляємо: цей дриль з ідентифікацією за типом і номером моделі *1) відповідає усім чинним положенням директив *2) і норм *3). Технічну документацію для *4) — див. на стор. 3. Дриль призначений для свердління без удару в металі, деревині, пластмасі та подібних матеріалах. Відповідно інструмент придатний для нарізання різьби та загвинчування. За пошкодження, що виникли внаслідок експлуатації не за призначенням, несе відповідальність виключно користувач. Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції. Задля вашої безпеки та захисту електроінструмента від пошкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ — Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх наведених нижче інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш електроінструмент тільки разом з цими документами. Використовуйте додаткову рукоятку, що входить до комплекту. Втрата контролю може призвести до травм. Тримайте електроінструмент за ізольовані поверхні під час роботи, якщо є ризик зіткнення інструментальної насадки або шурупа з прихованим електропроводом або кабелем живлення самого інструмента. Контакт з електропроводкою під напругою може призвести до передачі напруги також на металеві частини пристрою та спричинити ураження електричним струмом. Вказівки з техніки безпеки під час використання довгих свердел: а) У жодному разі не працюйте із частотою обертання, що перевищує максимально допустиму для свердла. В разі перевищення частоти обертання свердло може дещо деформуватися через вільне обертання без контакту із заготовкою та спричинити травми. b) Починайте свердління завжди за низької частоти обертання, коли свердло торкається заготовки. В разі перевищення частоти обертання свердло може дещо деформуватися через вільне обертання без контакту із заготовкою та спричинити травми. c) Не прикладайте надмірного тиску та спрямовуйте зусилля лише у повздовжньому напрямку відносно свердла. Свердла можуть деформуватися та як наслідок ламатися або спричиняти втрату контролю та травми. Перед проведенням робіт з регулювання або технічного обслуговування витягніть вилку з

Не допускайте неумисного запуску: завжди знімайте блокування з вимикача, якщо вилка витягнута з розетки або стався збій енергопостачання. Переконайтеся, що в місці проведення робіт не проходять лінії електро-, водо- і газопостачання (наприклад, за допомогою металошукача). Заготовки невеликого розміру мають бути зафіксовані (наприклад, затиснуті в лещатах або закріплені на робочому столі за допомогою струбцин) так, щоб при свердлінні вони не були захоплені свердлом. Заборонено торкатися інструментальної насадки, що обертається! Видаляйте тирсу та інше сміття тільки після повної зупинки інструмента. Запобіжна муфта Metabo S-automatіc. В разі спрацьовування запобіжної муфти негайно вимкніть інструмент! В разі затискання або зачеплення інструментальної насадки двигун зупиняється. У результаті виникає віддача, тому при роботі завжди міцно тримайте інструмент двома руками за рукоятку, займіть стійке положення і повністю сконцентруйтеся на виконуваній роботі. Заборонено використовувати запобіжну муфту Metabo S-automatic як обмежувач крутного

Будьте обережні при складному загвинчуванні (загвинчування шурупів з метричною або дюймовою різьбою в сталь)! Голівка гвинта може бути зірвана, або можуть виникнути високі реактивні крутні моменти на рукоятці.

3. Загальні правила техніки

4. Спеціальні правила техніки

Зниження впливу пилу: ПОПЕРЕДЖЕННЯ — пил, що утворюється під час шліфування паперовою шліфувальною шкуркою, розпилювання, шліфування, свердління та інших робіт, містить хімічні речовини, що спричиняють рак, вроджені вади або інші ушкодження репродуктивної системи. Приклади таких хімічних речовин: - свинець з фарби, що містить свинець, - мінеральний пил з будівельної цегли, цементу та інших речовин цегляної кладки, а також - миш’як та хром з хімічно обробленої деревини. Ступінь ризику залежить від того, як часто ви виконуєте цей вид робіт. Щоб зменшити вплив хімічних речовин: працювати необхідно в приміщеннях з достатньою вентиляцією та з використанням затверджених засобів індивідуального захисту, таких як респіратор, розроблений спеціально для фільтрації мікроскопічних частинок. Це також стосується пилу від інших матеріалів, наприклад деяких видів дерева (деревинний пил дуба або бука), металу, азбесту. Інші відомі захворювання — це, наприклад, алергічні реакції, захворювання дихальних шляхів. Уникайте потрапляння пилу всередину тіла. Дотримуйтесь вказівок та національного законодавства стосовно вашого матеріалу, персоналу, сфери та місця використання (наприклад, положення про охорону праці, утилізацію тощо). Забезпечуйте уловлювання пилу в місці утворення, не допускайте його відкладення на

Для спеціальних робіт використовуйте відповідне приладдя. Завдяки цьому можна зменшити кількість пилу, що неконтрольовано потрапляє в довкілля. Використовуйте відповідні пристрої для видалення пилу. Для зменшення впливу пилу: - не направляйте потік повітря, що виходить з інструмента, на себе, людей, які знаходяться поблизу, та на скупчення пилу; - використовуйте витяжний пристрій та/або очищувач повітря; - належним чином провітрюйте робоче місце та забезпечуйте чистоту за допомогою пилососа. Під час підмітання та видування пил здіймається у повітря. Захисний одяг необхідно очистити за допомогою пилососа або прання. Заборонено продувати, вибивати або чистити щіткою захисний одяг. Див. стор. 2. 1 Патрон під ключ 2 Додаткова рукоятка 3 Перемикач напряму обертання 4 Натискний перемикач 5 Рукоятка 6 Кнопка фіксатора (робота у безперервному

Перед введенням в експлуатацію переконайтеся, що вказані на технічній табличці інструмента напруга та частота в мережі відповідають параметрам вашої електромережі. Завжди підключайте пристрій захисного відключення (ПЗВ) з максимальним струмом витоку 30 мА.

6.1 Монтаж додаткової рукоятки

З міркувань безпеки завжди застосовуйте додаткову рукоятку, що входить до комплекту постачання. Відкрийте затискне кільце поворотом додаткової рукоятки (2) ліворуч. Надіньте додаткову рукоятку на затискну шийку інструменту. Посуньте додаткову рукоятку вперед, так щоб її можна було перекрутити. Під потрібним кутом знову затягніть і міцно зафіксуйте.

7.1 Увімкнення / вимкнення

Для увімкнення інструмента натисніть перемикач (4). Натисненням на перемикач можна також змінювати частоту обертання. Для роботи у безперервному режимі зафіксувати натискний перемикач за допомогою кнопки фіксації (6). Для вимикання натиснути натискний перемикач повторно. У режимі безперервної роботи інструмент продовжує працювати, навіть якщо він вирветься з рук. Тому завжди міцно тримайте інструмент двома руками за рукоятку, займіть стійке положення і повністю сконцентруйтеся на виконуваній роботі.

7.2 Вибір напрямку обертання

Натискайте перемикач напряму обертання (3) тільки при непрацюючому електродвигуні. Вибір напрямку обертання: R = обертання праворуч L = обертання ліворуч 0 = середнє положення: блокування для транспортування (блокіратор увімкнення)

7.3 Заміна інструментальної насадки —

свердлильний патрон під ключ (1) Див. мал. А на стор. 2. Відкривання свердлильного патрона: відкрийте свердлильний патрон з зубчатим вінцем ключем свердлильного патрона -1-.

6. Введення в експлуатацію

7. ЕксплуатаціяУКРАЇНСЬКА uk

Затискання інструментальної насадки: Максимально глибоко вставте інструментальну насадку -2- і рівномірно затягніть ключем свердлильного патрона у всіх 3 отворах -3-.

7.4 Свердлильний патрон зі

швидкозмінною системою Quick (на BЕ 75 Quick) Знімання: пересуньте фіксувальне кільце вперед (a) та зніміть патрон (1), потягнувши його вперед (b). Встановлення: пересуньте вперед фіксувальне кільце та встановіть патрон (1) на свердлильний шпиндель до упору. Якщо натискний перемикач (4) не натискається, перевірте, чи знаходиться перемикач напряму обертання (3) точно в положенні R або L. Використовуйте тільки оригінальне приладдя Metabo. Використовуйте тільки те приладдя, яке відповідає вимогам і параметрам, наведеним у цій інструкції з експлуатації. Надійно фіксуйте приладдя. При експлуатації інструмента з тримачем: надійно закріпіть інструмент. Втрата контролю може призвести

Повний асортимент приладдя див. на сайті www.metabo.com або в основному каталозі. Ремонт електроінструмента повинні здійснювати тільки кваліфіковані фахівці-

Пошкоджений кабель живлення можна замінити тільки на спеціальний, оригінальний кабель живлення Metabo, який є в наявності в сервісному центрі Metabo. Для ремонту електроінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Списки запасних частин можна завантажити на сайті www.metabo.com. Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і

Пакувальні матеріали необхідно утилізувати відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію наведено на сайті www.metabo.com у розділі «Сервіс». Тільки для країн ЄС: заборонено утилізувати електроінструменти разом з побутовими відходами! Згідно з європейською директивою 2012/19/ЄС про зберігання, збирання та переробку відходів електричного і електронного обладнання та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки. Пояснення до даних, наведених на стор. 3. Залишаємо за собою право на технічні зміни.

=номінальна споживана потужність

=віддавана потужність

• =частота обертання на холостому ході

• =частота обертання під навантаженням ø max =максимальний діаметр свердління b =діапазон затиску патрона G =різьба шпинделя m =маса D =діаметр затискної шийки Результати вимірювань отримані згідно зі стандартом EN 62841. Інструмент з класом захисту ІІ ~ Змінний струм На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами.

• потужні високочастотні завади здатні спричинити коливання частоти обертання. При загасанні перешкод коливання припиняються. Значення емісії шуму За допомогою цих значень можна оцінювати і порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструмента або інструментальних насадок фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням відповідних значень емісії шуму. Сумарне значення вібрації (векторна сума трьох напрямків) розраховується відповідно до стандарту EN 62841:

h, D =значення вібрації (свердління в металі)

h,D =коефіцієнт похибки (вібрація) Рівень звукового тиску за типом А

=рівень звукового тиску

=рівень звукової потужності

=коефіцієнт похибки Працювати в засобах захисту органів

8. Усунення несправностей

12. Технічні характеристикиУКРАЇНСЬКАuk
