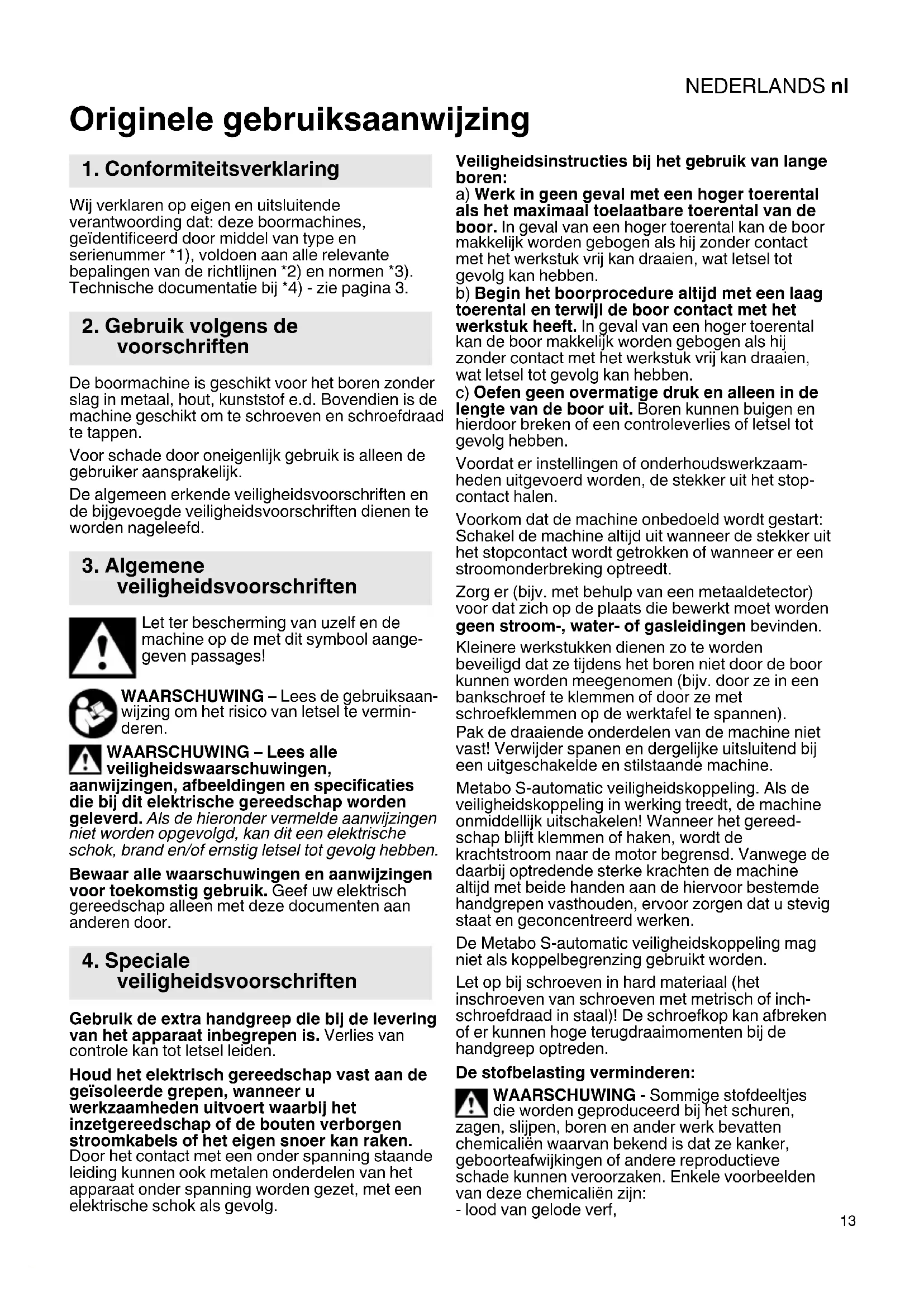

Originele gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording dat: deze boormachines, geïdentificeerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De boormachine is geschikt voor het boren zonder slag in metaal, hout, kunststof e.d. Bovendien is de machine geschikt om te schroeven en schroefdraad te tappen. Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden. Houd het elektrisch gereedschap vast aan de geïsoleerde grepen, wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap of de bouten verborgen stroomkabels of het eigen snoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg. Veiligheidsinstructies bij het gebruik van lange boren: a) Werk in geen geval met een hoger toerental als het maximaal toelaatbare toerental van de boor. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. b) Begin het boorprocedure altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. c) Oefen geen overmatige druk en alleen in de lengte van de boor uit. Boren kunnen buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben. Voordat er instellingen of onderhoudswerkzaam- heden uitgevoerd worden, de stekker uit het stop- contact halen. Voorkom dat de machine onbedoeld wordt gestart: Schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt. Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden geen stroom-, water- of gasleidingen bevinden. Kleinere werkstukken dienen zo te worden beveiligd dat ze tijdens het boren niet door de boor kunnen worden meegenomen (bijv. door ze in een bankschroef te klemmen of door ze met schroefklemmen op de werktafel te spannen). Pak de draaiende onderdelen van de machine niet vast! Verwijder spanen en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine. Metabo S-automatic veiligheidskoppeling. Als de veiligheidskoppeling in werking treedt, de machine onmiddellijk uitschakelen! Wanneer het gereed- schap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken. De Metabo S-automatic veiligheidskoppeling mag niet als koppelbegrenzing gebruikt worden. Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch- schroefdraad in staal)! De schroefkop kan afbreken of er kunnen hoge terugdraaimomenten bij de handgreep optreden. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van gelode verf,

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving. Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Zie bladzijde 2. 1 Tandkrans-boorhouder 2 Extra handgreep 3 Draairichtingschakelaar 4 Drukschakelaar 5 Handgreep 6 Vergrendelknop (continue inschakeling) Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elek- triciteitsnet. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

6.1 Montage van de extra handgreep

Om veiligheidsredenen altijd de meegele- verde extra handgreep gebruiken. Klemring openen door de extra handgreep (2) naar links te draaien. De extra handgreep op de span- hals van de machine schuiven. De extra handgreep zo ver naar voren schuiven, dat hij gedraaid kan worden. In de gewenste hoek weer terugtrekken en stevig vastdraaien.

7.1 In-/uitschakelen

Druk de drukschakelaar (4) in om de machine in te schakelen. Het toerental kan met de drukschakelaar worden veranderd. Bij continu gebruik kan de drukschakelaar met de vastzetknop (6) vergrendeld worden. Om de machine uit te schakelen de drukschakelaar opnieuw indrukken. Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt getrokken. Daarom de machine altijd met beide handen bij de hiervoor bestemde hand- grepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

7.2 Keuze van de draairichting

Draairichtingschakelaar (3) alleen gebruiken wanneer de motor stilstaat. Keuze van de draairichting: R = rechtse draairichting L = linkse draairichting 0 = middenstand: transportbeveiliging (inscha- kelblokkering) ingesteld

7.3 Gereedschapwissel tandkrans-boorhouder

(1) Zie afbeeldingen A, pagina 2. Boorhouder openen: Tandkransboorhouder met boorhoudersleutel openen -1-. Inzetgereedschap spannen: Inzetgereedschap -

2- zo diep mogelijk inbrengen en met de boorhou-

dersleutel gelijkmatig in alle 3 boringen vast- spannen -3-.

7.4 Boorhouder met snelwisselsysteem

Quick (bij BE 75 Quick) Afnemen: Vergrendelingsring naar voren schuiven (a) en de boorhouder (1) er naar voren aftrekken (b). Aanbrengen: Vergrendelingsring naar voren schuiven en de boorhouder (1) tot aan de aanslag op de boorspil schuiven. Als de drukschakelaar (4) zich niet laat indrukken, controleer dan of de schakelaar voor het omkeren van de draairichting (3) helemaal in stand R of L staat.

6. Inbedrijfstelling

Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed beves- tigen. Verlies van controle kan tot letsel leiden. Compleet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman worden uitgevoerd! Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebe- horen. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbe- houden.

=nominaal opgenomen vermogen

• =belast toerental ø max = maximale boordiameter b =spanwijdte boorhouder G =boorspildraad m =gewicht D =spanhalsdiameter Meetgegevens volgens de norm EN 62841. Machine van beveiligingsklasse II ~ Wisselstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

• Energierijke hoogfrequente storingen kunnen schommelingen in het toerental veroorzaken. Deze verdwijnen weer zodra de storingen afgenomen zijn. Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking tussen de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed- schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

h,D =onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau:

= onzekerheid Draag gehoorbescherming!
