MANUAL DE USUARIO Digital Microscope Pro CELESTRON

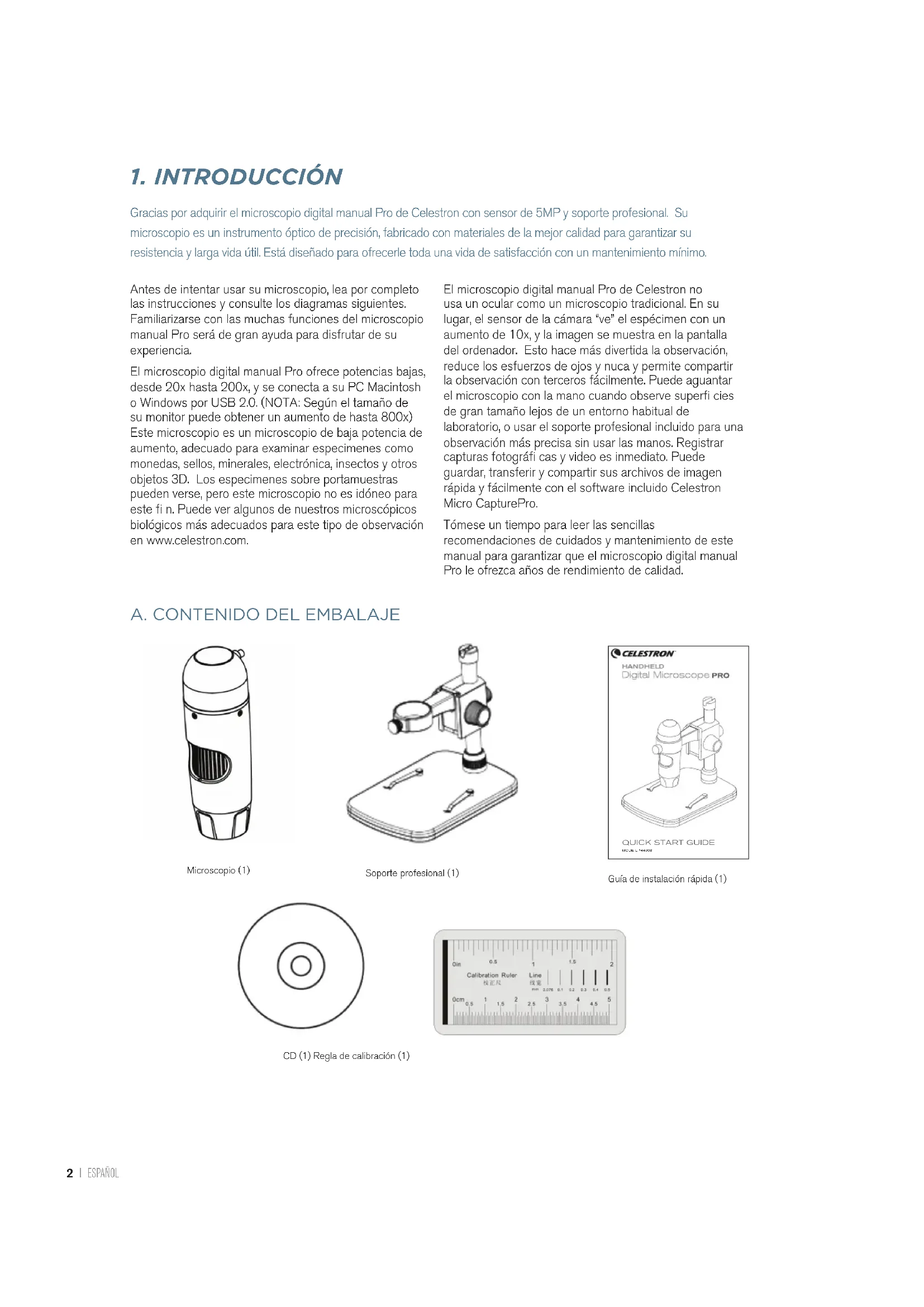

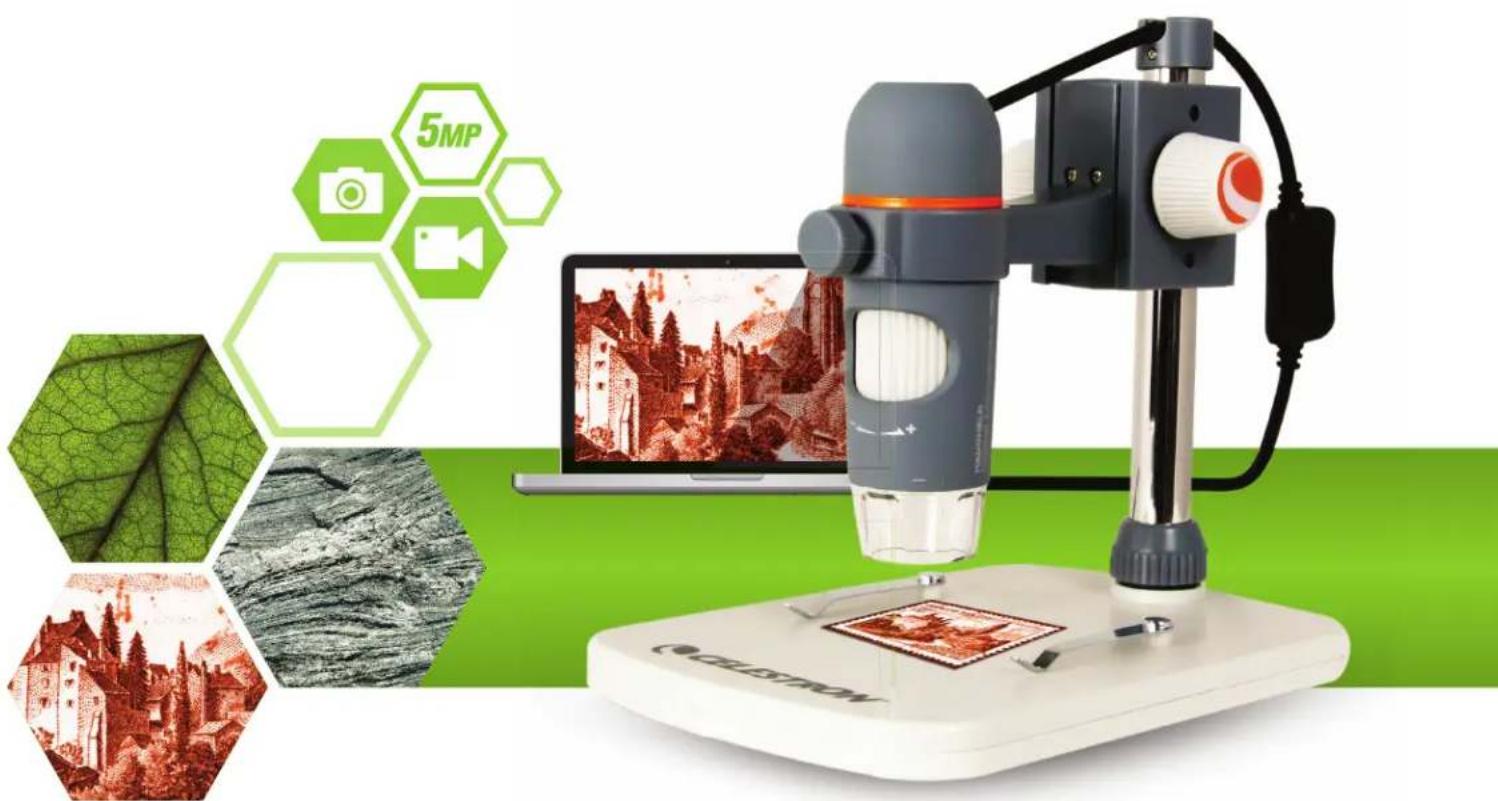

Gracias por adquirir el microscopio digital manual Pro de Celestron con sensor de 5MP y soporte profesional. Su microscopio es un instrumento óptico de precisión, fabricado con materiales de la mejor calidad para garantizar su resistencia y larga vida útil. Está diseñado para ofrecerle toda una vida de satisfacción con un mantenimiento mínimo. Antes de intentar usar su microscopio, lea por completo las instrucciones y consulte los diagramas siguientes. Familiarizarse con las muchas funciones del microscopio manual Pro será de gran ayuda para disfrutar de su experiencia. El microscopio digital manual Pro ofrece potencias bajas, desde 20x hasta 200x, y se conecta a su PC Macintosh o Windows por USB 2.0. (NOTA: Según el tamaño de su monitor puede obtener un aumento de hasta 800x) Este microscopio es un microscopio de baja potencia de aumento, adecuado para examinar especimenes como monedas, sellos, minerales, electrónica, insectos y otros objetos 3D. Los especimenes sobre portamuestras pueden verse, pero este microscopio no es idóneo para este fi n. Puede ver algunos de nuestros microscópicos biológicos más adecuados para este tipo de observación en www.celestron.com. El microscopio digital manual Pro de Celestron no usa un ocular como un microscopio tradicional. En su lugar, el sensor de la cámara “ve” el espécimen con un aumento de 10x, y la imagen se muestra en la pantalla del ordenador. Esto hace más divertida la observación, reduce los esfuerzos de ojos y nuca y permite compartir la observación con terceros fácilmente. Puede aguantar el microscopio con la mano cuando observe superfi cies de gran tamaño lejos de un entorno habitual de laboratorio, o usar el soporte profesional incluido para una observación más precisa sin usar las manos. Registrar capturas fotográfi cas y video es inmediato. Puede guardar, transferir y compartir sus archivos de imagen rápida y fácilmente con el software incluido Celestron Micro CapturePro. Tómese un tiempo para leer las sencillas recomendaciones de cuidados y mantenimiento de este manual para garantizar que el microscopio digital manual Pro le ofrezca años de rendimiento de calidad. Microscopio (1) Soporte profesional (1) Guía de instalación rápida (1) CD (1) Regla de calibración (1)

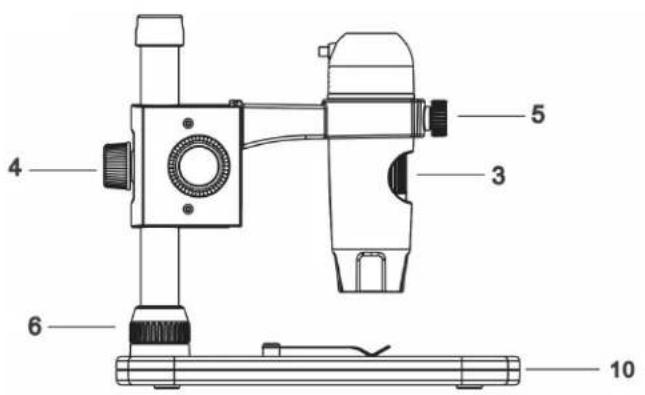

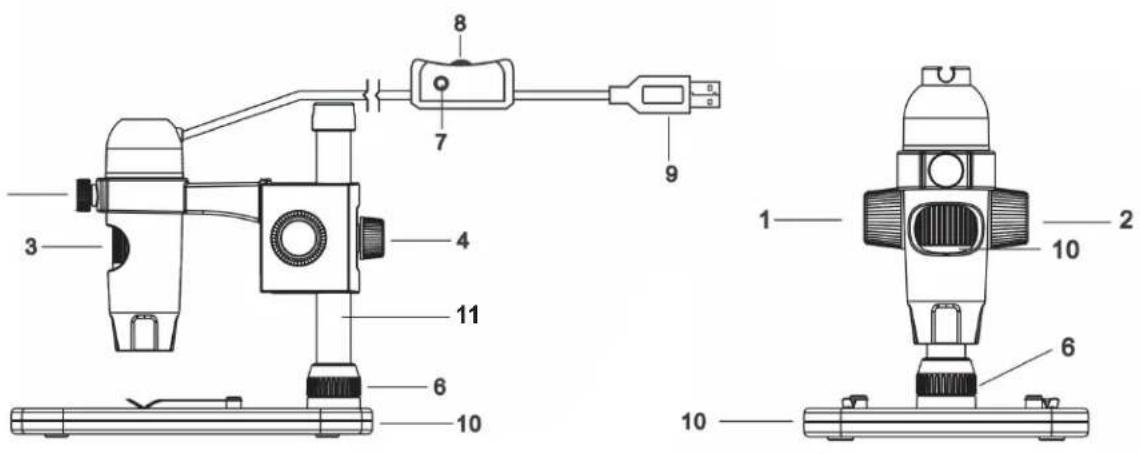

Rueda de ajuste de altura

Rosca de bloqueo de ajuste de altura

Rosca de bloqueo de soporte del microscopio

Abrazadera de bloqueo de conex- ión del mástil

Rueda de ajuste del iluminador

114 I español C. ESPECIfICACIonES tÉCnICAS SKU 44308 Tamaño del sensor de cámara 5MP (megapíxeles) Soporte Soporte profesional con altura ajustable Lente Lente de cristal de 5 elementos de alta calidad con corte IR, DFE (distancia focal equivalente): 15,8mm, FOV: 13.0” Alcance de enfoque 10mm a infi nito Iluminador Arandela superior – 8 LED blancos brillantes ajustables (ajuste en el cable) Aumento 20x a 200x Activador del obturador En el cable Resolución de imagen fi ja 5MP, 3MP, 1,3MP, VGA Resolución video VGA, 30fps Interfaz de ordenador 2.0 USB Software Celestron Portable CapturePro con funciones de medición y anotación Sistemas operativos soportados Windows: Windows XP/Vista/7.0/8.0 Mac: OSX 10.6/10.7 Idiomas de software (12) inglés, alemán, francés, español, ruso, italiano, portugués, holandés, polaco, japonés, coreano, chino Requisitos mínimos del sistema 512MB RAM/ Memoria video de 64M / Puerto USB disponible / Unidad CD-ROM Dimensiones Microscopio: 110x35mm (4,33”x1,38”) Soporte: 175x140x110mm (6,90”x5,51”x4,33”) Peso 2 lb (907 gramos), incluyendo base y embalaje

Interpolación se refi ere a software agregando píxeles en una imagen para hacer artifi cialmente la imagen más grande. Esto puede ser benefi cioso cuando se imprime en formatos más grandes.

Saque cuidadosamente todos los componentes de la caja.

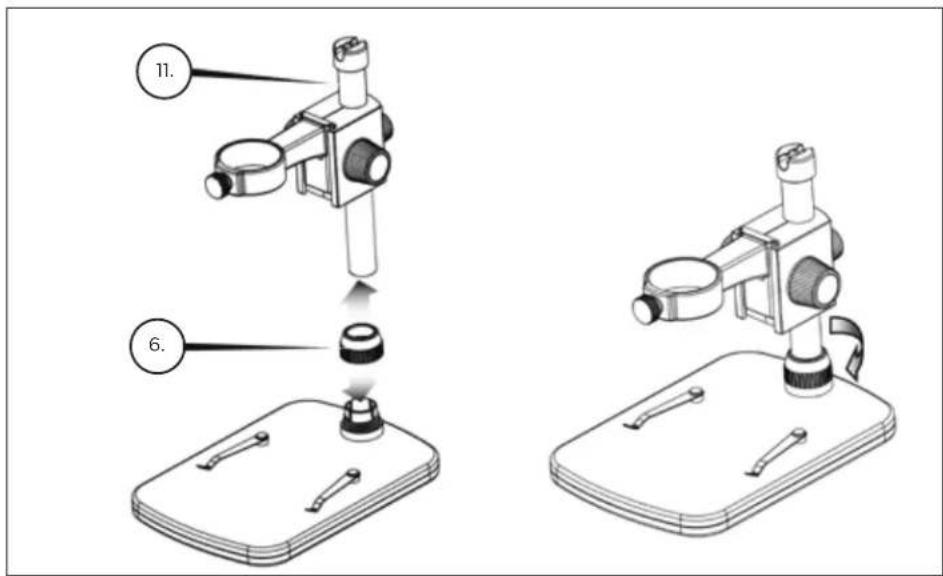

Ponga la arandela de bloqueo de la conexión del mástil (6) sobre el mástil del soporte (11).

Ponga la arandela de bloqueo de la conexión del mástil (6) sobre las estrías de la base y apriétela.

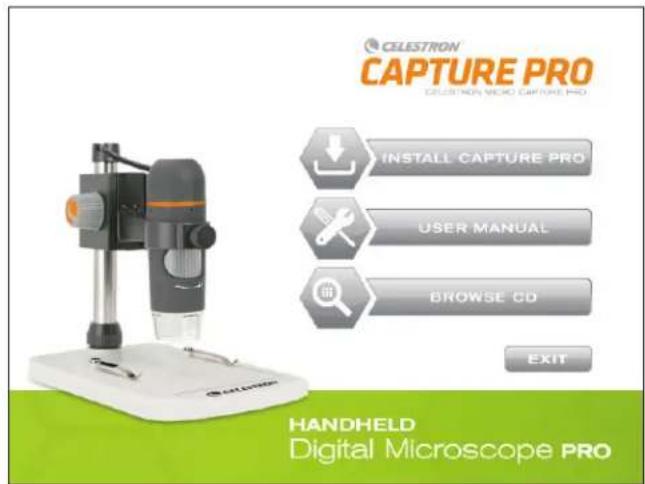

Introduzca el CD de Micro CapturePro en la unidad CD- ROM. Se mostrará automáticamente la interfaz siguiente:

Pulse en el botón “Instalar Capture Pro” y siga el asistente de instalación que le orientará durante el proceso. d. InStAlACIón dE SoftWArE - mACIntoSH

Abra la carpeta MAC del CD incluido e instale según las siguientes indicaciones en pantalla.

Para comenzar la grabación de vídeo, haga clic en el menú captura y desplácese a Video. Repetir para detener la grabación.

Conecte el microscopio digital manual Pro y abra el software Celestron Micro CapturePro. El microscopio estará listo para usarlo. NoTA: La interfaz del software es idéntica a la versión PC, pero tendrá un aspecto ligeramente distinto. B. ColoCACIón dEl mICroSCoPIo

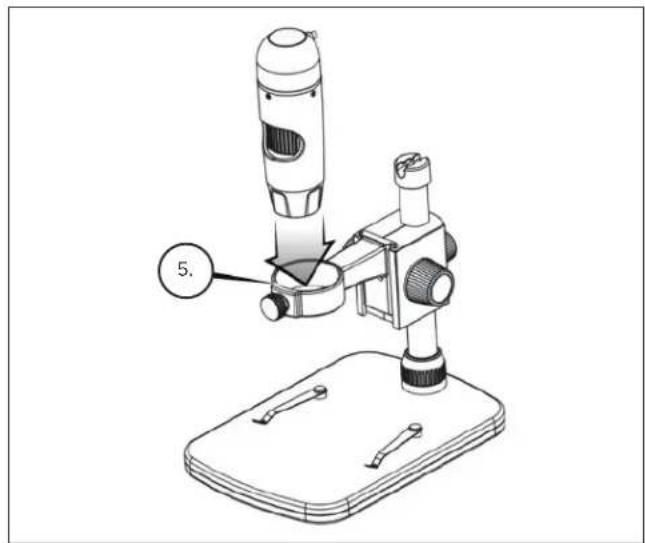

Introduzca el microscopio en el soporte del microscopio y apriete la rosca de bloqueo (5) para fi jarlo en posición.

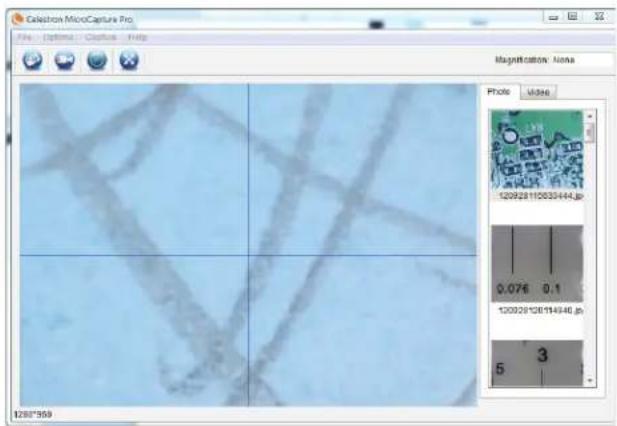

Conecte el microscopio al ordenador con el cable USB 2.0. Pulse en el icono del escritorio Micro CapturePro para ejecutar el software. El microscopio debería conectar automáticamente y comenzar a enviar imagen. NoTA: Si el microscopio no está conectado al puerto USB, se mostrará el siguiente mensaje de error: “No se detecta dispositivo. Conecte el microscopio directamente a un puerto USB disponible.” B. EnfoQuE

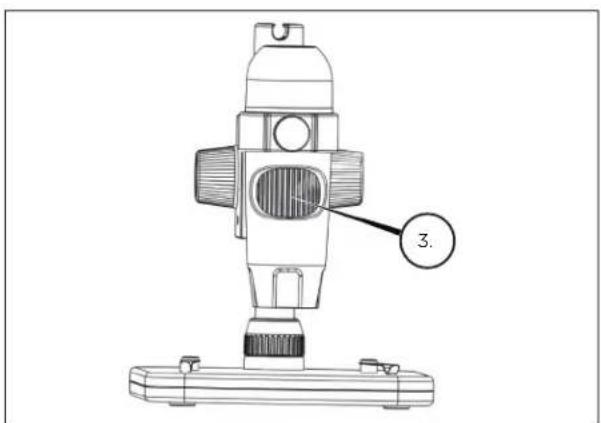

Gire la rueda de enfoque (3) para establecer el enfoque preciso.

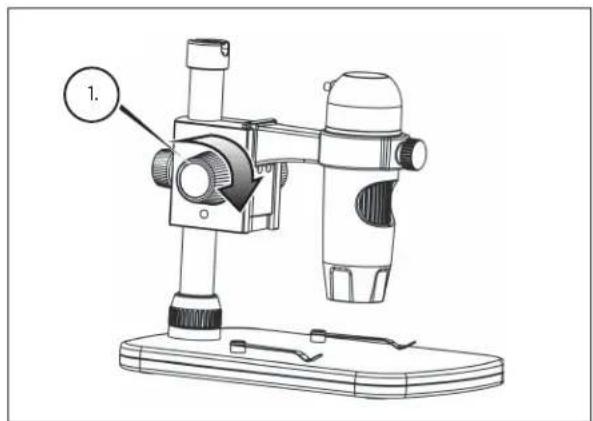

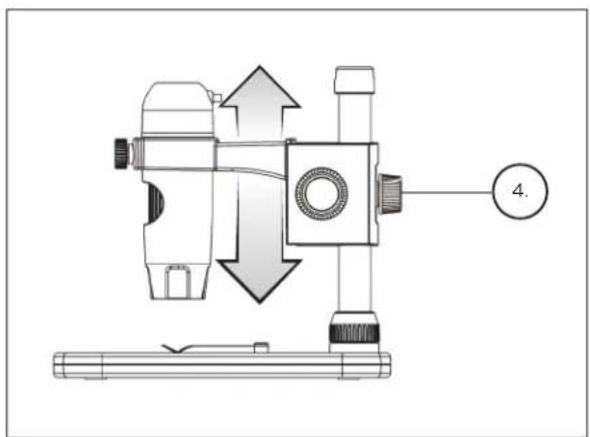

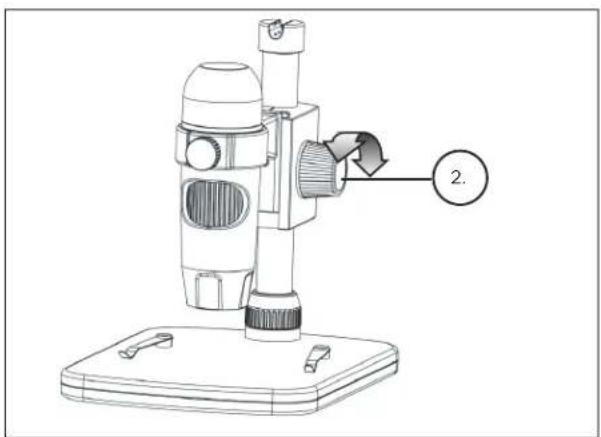

Gire la rueda de ajuste de altura (2) para establecer el enfoque aproximado. Cuando esté satisfecho con la posición, fi je la rueda de bloqueo (1), fi jando el soporte en posición. Para enfocar una imagen con el soporte incluido: Ajuste la altura del soporte que aguanta el microscopio. Fije la rosca de bloqueo de ajuste de altura del soporte (4) para aguantarlo en posición .español 7

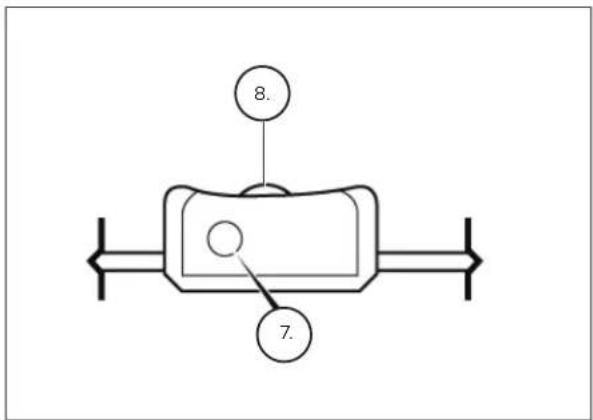

El obturador (7) y la rueda de ajuste del iluminador (8) se encuentran en el cable.

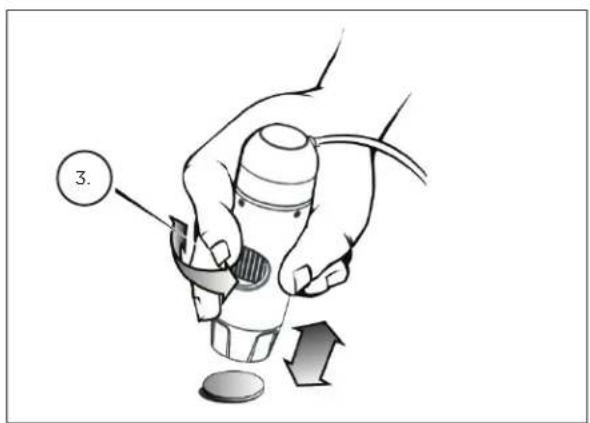

Cuando use el microscopio en modo manual, ajuste el enfoque aproximado cambiando la distancia entre el microscopio y el objeto. Ajuste el enfoque preciso con la rueda de enfoque (3). A. CAPturAr foto/vIdEo

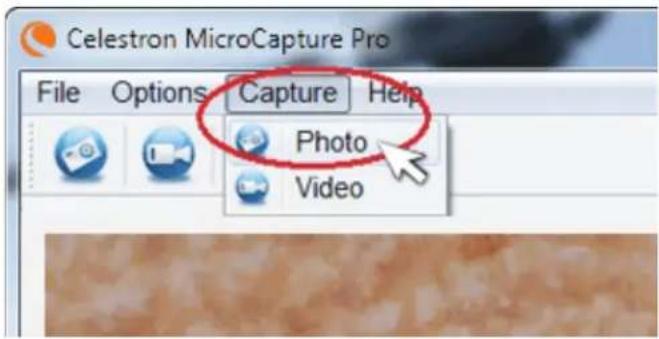

Para tomar una foto, pulse en el menú Captura y vaya a la opción Foto.

Para comenzar a grabar un video, pulse en el menú Captura y vaya a la opción Video. Repita para detener la grabación.

B. otroS ElEmEntoS dE mEnú ArChIvo: Bajo el punto del menú Archivo, se encuentran:

1. Directorio de fotos: Le lleva a designar una carpeta en el disco duro para guardar las fotos.

2. Directorio de video: Le lleva a designar una carpeta en el disco duro para guardar el video.

3. Salir: Cierra el software Micro CapturePro.8 I español

oPCIoNES: Bajo el punto del menú Opciones, se encuentran:

1. Resolución: Establece la resolución de imagen del

sensor. Puede elegir entre 4 resoluciones: - 1280 x 960 (1,3 MP) - 1600 x 1200 (2 MP) - 2048 x 1536 (3 MP) - 2592 x 1944 (5 MP)

2. Fecha / Hora: Activa o desactiva la marca de fecha y hora.

3. Idioma: Cambia la selección del idioma. Puede elegir entre12 idiomas:

- inglés, alemán, francés, español, ruso, italiano, portugués, holandés, polaco, japonés, coreano y chino

4. Guía X,Y: Activa o desactiva la guía de retícula en la pantalla de vista previa.

5. Modo pantalla completa: Accede al modo pantalla completa. Pulse ESC para salir.

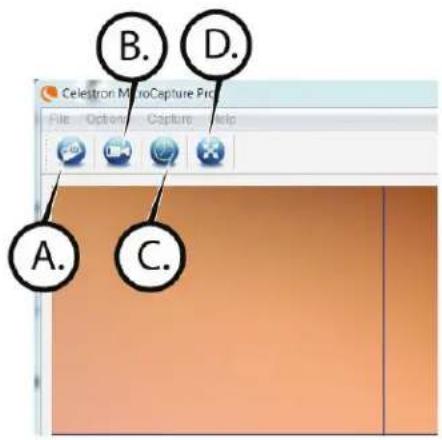

ICoNoS: Junto con los elementos del menú, hay iconos que significan lo siguiente: A. Tome Snap Shot B. Ver la película Video. Stop Video C. Establecer intervalos Lapso de tiempo D. Modo de pantalla completa (pulse ESC para volver a la pantalla principal)español 9

El software Celestron Micro CapturePro incluye una función de medición. Para usar esta función debe realizar primero una calibración de medición.

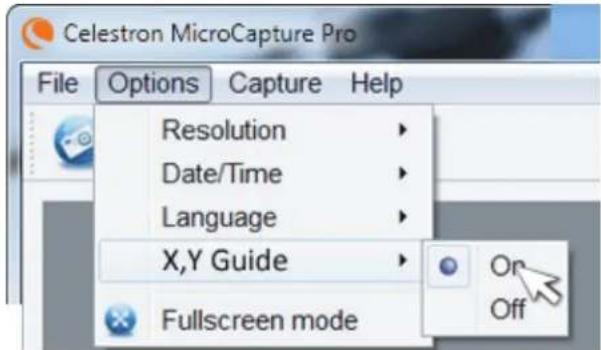

Asegúrese de que la Guía X,Y esté en “Activado” seleccionándola en el menú Opciones.

Pulse dos veces en la imagen guardada para abrirla en la pantalla de vista previa de imagen.

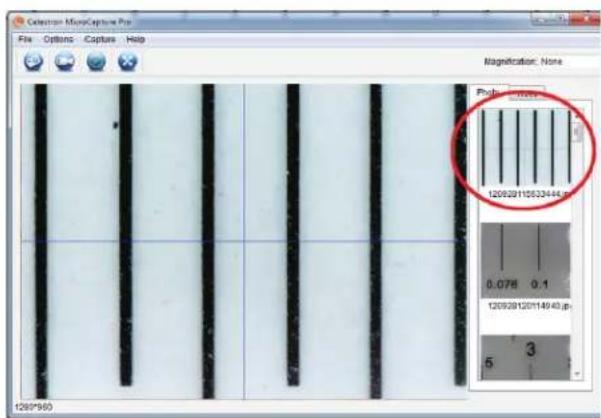

Tome una imagen fija. La imagen se mostrará en la columna del lado derecho de la pantalla.

Pulse en el icono de Calibración

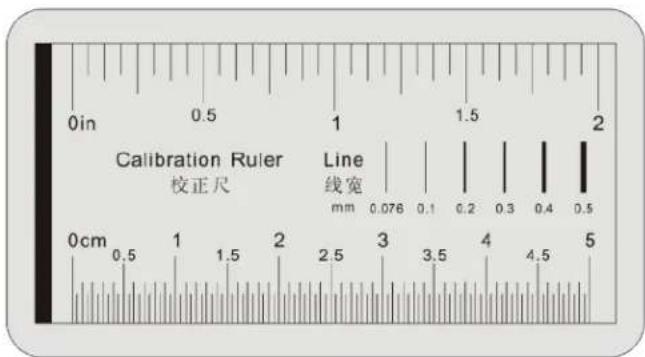

Pulse y arrastre una línea cruzando un “valor conocido” de la imagen de la regla. Intente mantener la línea tan perpendicular a las líneas de la regla como sea posible.

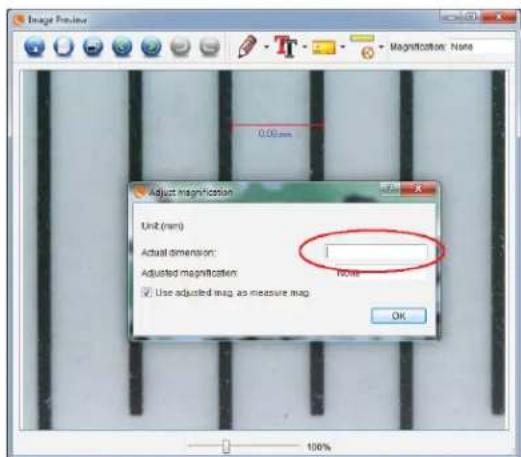

Se mostrará la ventana emergente “Ajustar aumento” como se muestra a continuación.

En la casilla “Dimensiones reales”, introduzca el “valor conocido” de la regla de calibración.

Establezca la altura del microscopio y enfoque el espéci- men. Sustituya a continuación el espécimen por la regla de calibración.

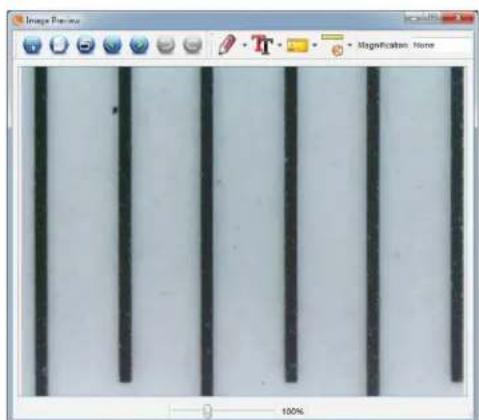

Reajuste el foco y alinee la regla de calibración de forma que las líneas estén paralelas con la línea vertical de la guía X,Y. C. CAlIBrACIón y mEdICIón10 I español

Para garantizar que la calibración haya tenido éxito, vuelva a la pantalla de Captura de imagen.

Pulse en el icono de regla y seleccione en el menú desplegable la opción “Cualquier línea de ángulo.”

Pulse y arrastre una línea cruzando el mismo “valor conocido” que anteriormente.

Si la calibración se ha realizado correctamente, la distancia a medir debe ser exacto al “valor conocido.”

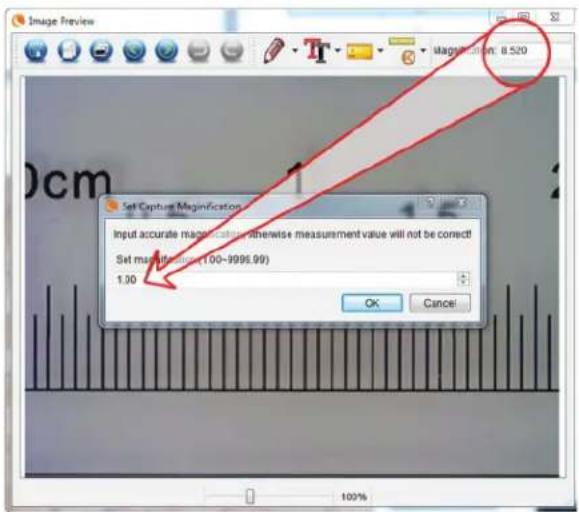

Para capturar imágenes sin cambiar la altura o el aumento, pulse en el icono Calibración. En el menú desplegable, seleccione “Establecer aumento” y luego “Establecer aumento de captura”.

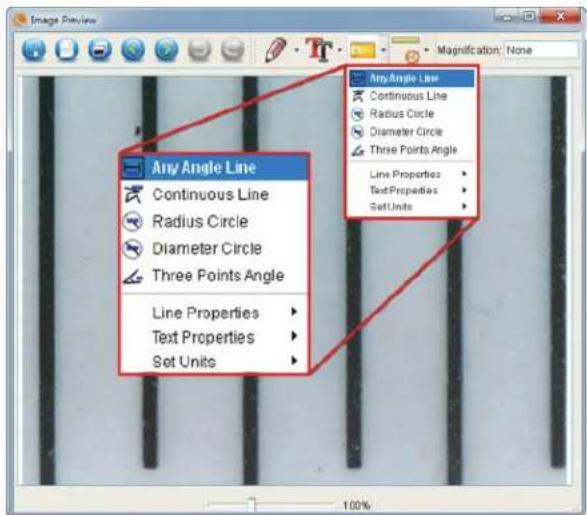

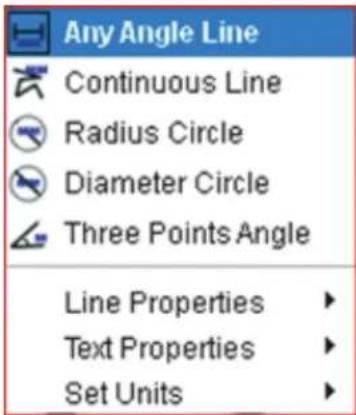

Se mostrará una ventana emergente. Introduzca el aumento mostrado en la esquina superior derecha de la ventana principal. d. HErrAmIEntAS dE mEdICIón Usted se dará cuenta del menú desplegable de medición hay muchas herramientas. Aquí está la lista de las medidas que usted puede tomar: PRINCIPAL

1. Cualquier ángulo: Mide del punto A al punto B en

2. Línea continua: Mide la distancia total entre múltiples

puntos. Comience midiendo una línea recta del punto A al punto B. Luego, pulse y arrastre para continuar midiendo del punto B al punto C. (Puede repetirlo tantas veces como desee).

3. Radio de círculo: Mide el radio de un círculo:

Comenzando por el centro, arrastre el cursor hasta cualquier borde.

4. Diámetro de círculo: Mide el diámetro de un círculo:

Comenzando por un borde externo, arrastre el cursor hasta el borde opuesto.

5. Ángulo con tres puntos: Mide el ángulo entre dos

puntos, comenzando desde un punto de radio o un punto de intersección. Pulse en el punto A (punto de radio), arrastre y pulse en el punto B, y pulse en el punto C. Se trazará el ángulo y se mostrarán los grados de éste. CONFIGURACIÓN

1. Propiedades de línea: Cambia la confi guración de tipo

de línea, anchura, tamaño y color.

2. Propiedades de texto: Cambia la confi guración de tipo

de fuente, tamaño, estilo y color.

3. Unidades establecidas: Cambia la selección de uni-

dades. Elija entre milímetros, centímetros, píxeles o pulgadas.español 11 Micro CapturePro incluye funciones para marcar, dibujar encima o añadir notas a las imágenes guardadas. Puede ser útil para tomar notas rápidamente e indicar características de la imagen de su espécimen.

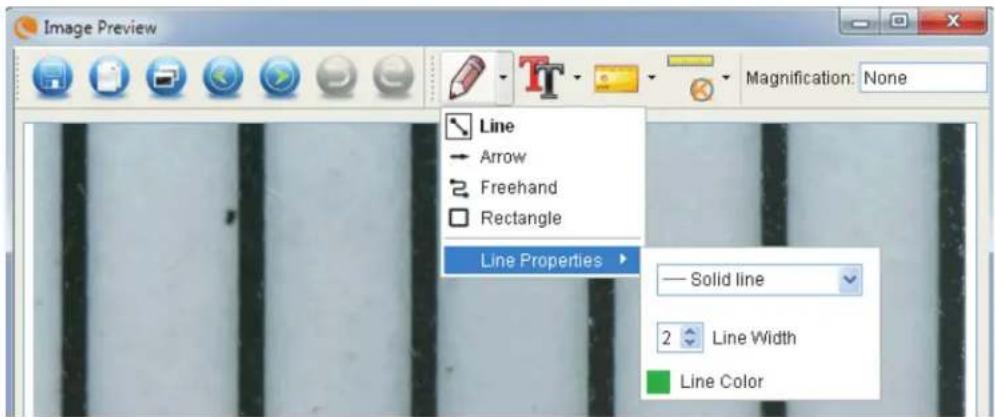

Para usar esta función pulse en el icono Dibujo de la ventana de vista previa de imagen.

Todas las opciones del menú desplegable de dibujo son: PRINCIPAL

1. Línea: Dibuja una línea recta sobre la imagen.

2. Flecha: Dibuja una línea con fl echa sobre la imagen.

3. Libre: Permite al usuario dibujar libremente. Útil para notas manuscritas rápidas.

4. Rectángulo: Dibuja una caja. Útil para marcar características en la imagen o para enmarcar texto.

1. Propiedades de línea: Cambia la confi guración de tipo de línea, tamaño y color.

Para teclear notas en la imagen, seleccione el icono de texto

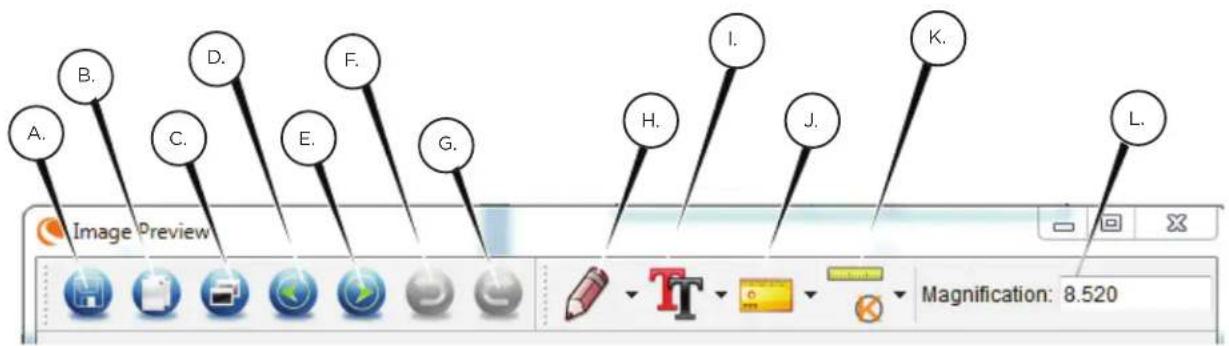

En el menú desplegable puede elegir el tipo de fuente, el tamaño y el color. E. tomAr notAS y mArCAS En lA ImAGEn12 I español A. Guardar: Guarda el archivob B. Copiar: Copiar al portapapeles C. Copiar: Guardar como copia D. Anterior: Te lleva de nuevo a la imagen anterior de carpeta de almacenamiento E. Siguiente: Lo lleva hacia adelante a la siguiente imagen en la carpeta save F. Deshacer: Vuelve un paso g. Rehacer: Te lleva adelante un paso h. Dibujar

j. Medir k. Calibración l. Aumento actual (según la última calibración)

5. CUIDADOS Y MANTENIMIENTO

Su microscopio digital manual Pro de Celestron es un instrumento óptico de precisión y debe tratarse con cuidado en todo momento. Siga estas recomendaciones y su microscopio necesitará de muy poco mantenimiento durante su vida útil.

Guarde el microscopio en un lugar seco y limpio.

No use nunca el microscopio donde esté restringido el uso de este tipo de dispositivos. Un uso inadecuado crea riesgos de accidentes graves.

Use el microscopio exclusivamente en temperaturas entre 23º y 120º F (-5º y 50ºC). Procure evitar los cambios súbitos de temperatura, ya que podría provocar humedad dentro del chasis del microscopio.

No intente acceder a los componentes internos de su microscopio ni intente modificarlo en modo alguno. El mantenimiento y las reparaciones deben ser realizados exclusivamente por técnicos autorizados.

Mantenga su microscopio alejado de agua y otros líquidos. No lo use nunca en la lluvia o la nieve. La humedad crea riesgos de incendio y electrocución.

Si la superficie exterior del microscopio necesita limpieza, límpiela con una gamuza humedecida.

Su microscopio digital manual Pro de Celestron tiene una garantía limitada por dos años. Visite el sitio web de Celestron para obtener información detallada de todos los microscopios Celestron. www.celestron.com

f. IConoS ImAGEn dE vIStA PrEvIA EXPlICAdoespañol 13 ©2013Celestron•Todoslosderechosreservados•www.celestron.com 2835ColumbiaStreet•Torrance,CA90503EE.UU. Teléfono:1(800)421-9649•ImpresoenChina2013 NotasFCC:EsteequipohasidoprobadoycumpleconlaslimitacionesdelosdispositivosdigitalesdeClaseB,segúnelApartado15delasnormasFCC.Estaslimitacionessehandiseñadoparaproporcionaruna protecciónrazonablecontrainterferenciasdañinasenunainstalacióndoméstica.Esteequipogenera,utilizaypuedeemitirenergíaderadiofrecuenciay,sinoseinstalayutilizasegúnlasinstrucciones,puede provocarinterferenciasdañinasalascomunicacionesporradio.Sinembargo,noexistengarantíasdequenoseproduzcaninterferenciasenunainstalaciónconcreta.Siesteequipocreainterferenciasperjudiciales paralarecepciónderadiootelevisión,loquepuededeterminarseapagandoyencendiendoelequipo,serecomiendaalusuariointentarcorregirlasinterferenciasconunaomásdelasmedidassiguientes: +Reorienteorecoloquelaantenareceptora. +Aumentelaseparaciónentreelequipoyelreceptor. +Conecteelequipoaunatomadecorrienteocircuitodistintodeaquélalqueestéconectado el receptor. +Consulteconelvendedorountécnicoderadio/TVexperimentadoparaobtenerayuda. Esteproductoestádiseñadoypretendidoparapersonasde14omásañosdeedad.Eldiseñoyespecicacionesestánsujetasacambiossinprevioaviso.BEDIENUNGSANLEITUNG MODELL NR. 44308 DIGITALEN Handmikroskops PRO2 I Deutsch A. pACkungsInhALT
