MANUAL DE USUARIO MEI 100 G2 LD Systems

1. Lea atentamente las instrucciones de este manual.

2. Guarde toda la información en un lugar seguro para futuras consultas.

3. Siga las instrucciones indicadas.

4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la finalidad prevista.

6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones

fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúre- se de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. Evite bloquear las rejillas de ventilación.

11. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior,

en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materia- les, líquidos o gases inflamables.

12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes

llenos de líquido, como floreros o vasos, sobre el equipo.

13. Asegúrese de no dejar caer ningún objeto dentro del equipo.

14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

15. No abra el equipo ni intente modificarlo.

16. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que pro-

voque una caída, por ejemplo.

17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.

18. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su

interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.

19. Para limpiar el equipo utilice un paño seco.

20. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de

plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

21. No deje las bolsas de plástico al alcance de los niños.

para Los equipos con toma eLéctrica:

22. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma

eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

23. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte),

no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

24. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del

suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

25. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los

extremos de conexión al equipo y en la toma eléctrica.

26. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre

accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello,53 ITALIANOPOLSKIESPAÑOL FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH SEGURIDAD: desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

27. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

28. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas característi-

cas. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.

29. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adapta-

dor de corriente de la toma eléctrica.

30. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desen-

chufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

31. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho

tiempo, desenchufe el cable eléctrico y el adaptador de corriente. CAUTION

RISK OF ELECTRIC SHOCK

ADVERTENCIA: Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene piezas que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado. El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica y suponer un riesgo para la salud. El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento. ADVERTENCIA: ¡ALTO VOLUMEN! Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB. ¡ATENCIÓN! INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN

1. No mire el haz de luz desde una distancia inferior a 40 cm.

2. No mire el haz de luz de cerca durante periodos prolongados.

3. No mire directamente el haz de luz con instrumentos ópticos, como lentes de aumento.54

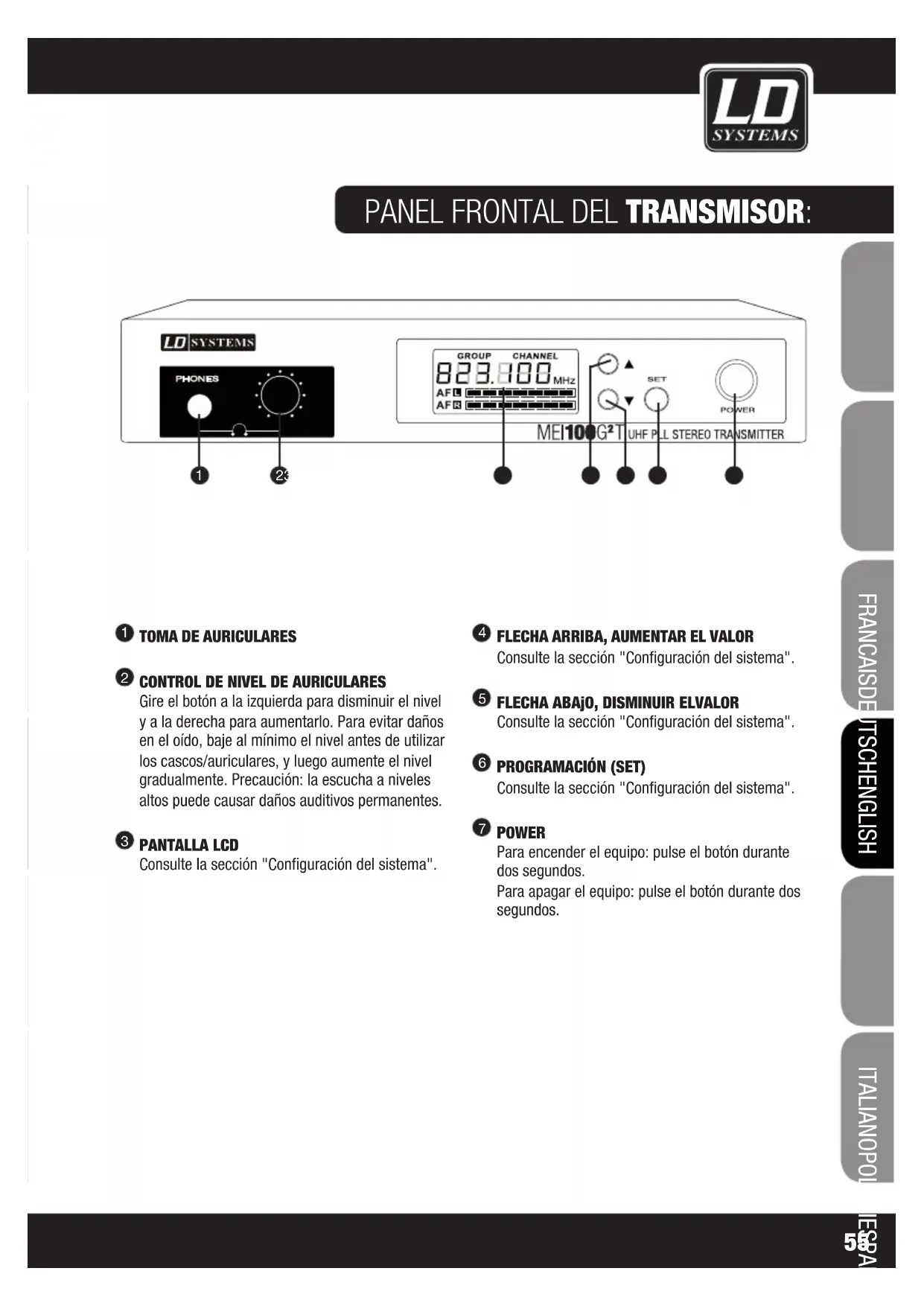

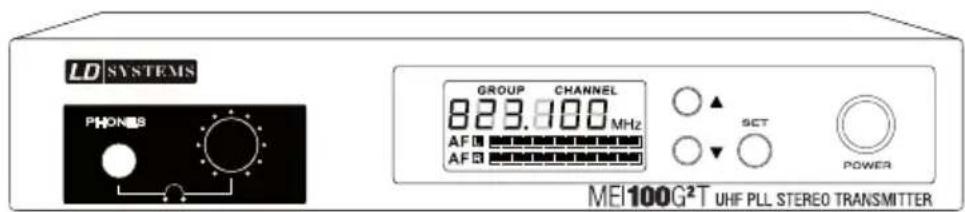

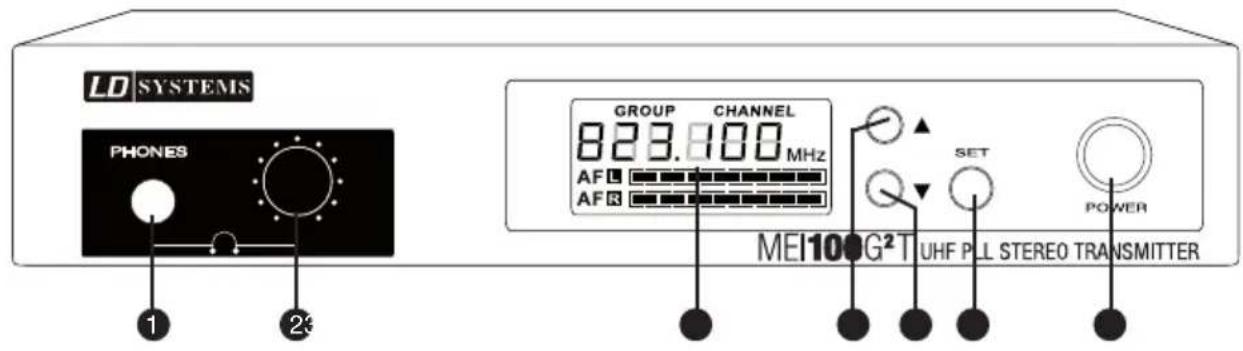

Gire el botón a la izquierda para disminuir el nivel y a la derecha para aumentarlo. Para evitar daños en el oído, baje al mínimo el nivel antes de utilizar los cascos/auriculares, y luego aumente el nivel gradualmente. Precaución: la escucha a niveles altos puede causar daños auditivos permanentes.

PANTALLA LCD Consulte la sección "Configuración del sistema".

Consulte la sección "Configuración del sistema".

FLECHA ABAjO, DISMINUIR ELVALOR Consulte la sección "Configuración del sistema".

PROGRAMACIÓN (SET) Consulte la sección "Configuración del sistema".

POWER Para encender el equipo: pulse el botón durante dos segundos. Para apagar el equipo: pulse el botón durante dos segundos.

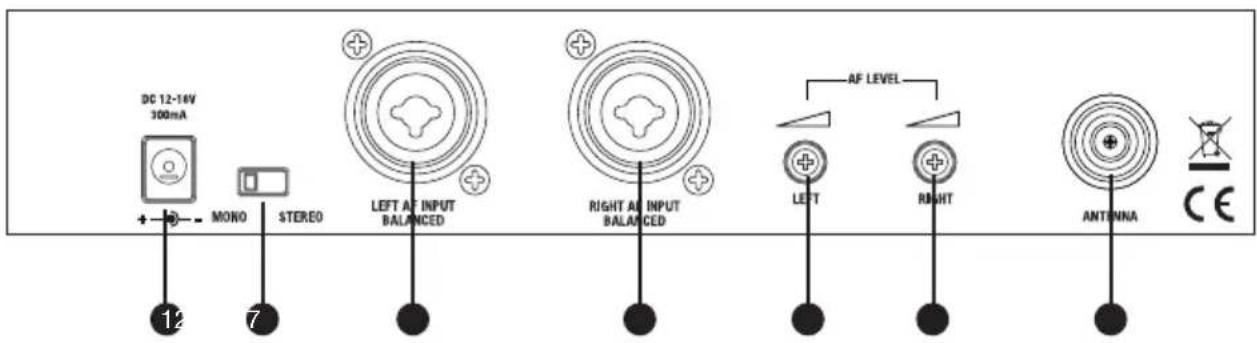

TOMA PARA ADAPTADOR DE CORRIENTE

Modo estéreo: Las entradas de línea izquierda y derecha se asignan a una señal estéreo que se puede escuchar en el receptor. Se recomienda que el nivel de las entradas de línea izquierda y derecha sea el mismo. Modo mono: En los dos canales de los auriculares se escuchará en mono una única señal. Si las dos entradas de línea tienen una señal diferente, se formará una señal mono a partir de la suma de ellas. El ajuste de nivel de las dos señales se realiza mediante los controles de nivel de entrada de los canales izquierdo y derecho.

LED DE SEñAL RF Se ilumina cuando hay señal de RF

INTERRUPTOR DE ENCENDIDO Y CONTROL DE NIVEL DE AURICULARES Para encender, girar el botón hacia la derecha (sentido horario) hasta oír un clic. Para apagar, girar el botón hacia la izquierda (sentido antihorario) hasta oír un clic. Gire el botón a la izquierda para disminuir el nivel y a la derecha para aumentarlo. Para evitar daños en el oído, baje al mínimo el nivel antes de utilizar los cascos/auriculares, y luego aumente el nivel gradualmente. Precaución: la escucha a niveles altos puede causar daños auditivos permanentes.

SET Botón de programación

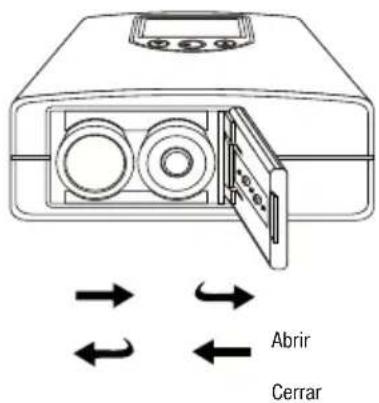

CÓMO LLEVAR EL RECEPTOR DE PETACA El receptor se cuelga de un cinturón mediante el clip. Se recomienda deslizar el clip de la petaca hasta el fondo (ver figura). Clip de cinturónAbrir Cerrar SUSTITUCIÓN DE LAS BATERíAS Presione la indicación "OPEN" del compartimento de baterías y deslice la tapa hacia el centro del equipo. La tapa se abrirá y podrá sustituir las pilas. Una vez instaladas las nuevas pilas (según la polaridad indicada), presione la indicación "CLOSE" del compar- timento de baterías y deslice la tapa hacia el borde del equipo para bloquearla. La autonomía es de más 10 horas con pilas de alta calidad. Cuando el icono de batería parpadee en la pantalla LCD, deberá sustituir inmediatamente las baterías (de tipo AA). Retire las pilas si no va a utilizar el equipo durante mucho tiempo.

CONFIGURACIÓN DEL TRANSMISOR

Selección del grupo de frecuencias (GROUP) y/o del canal (CHANNEL): Pulse el botón SET (GROUP parpadeará). Para seleccionar el grupo de frecuencias, pulse o (ver figura

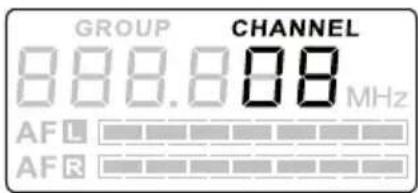

). Pulse de nuevo el botón SET (CHANNEL parpadeará). Para seleccionar el canal, pulse o (ver figura

). Confirme con el botón SET. Nota: Cuando se usan varios receptores con un transmisor, deberá con- figurar todos los receptores en la misma frecuencia que el transmisor y así todos los receptores recibirán la misma señal.

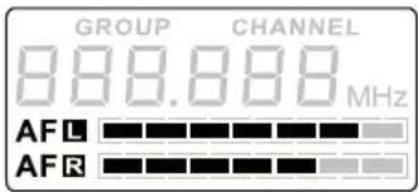

Indicador de nivel de entrada de audio: El nivel de entrada de audio se indica mediante dos barras (canal izquierdo/derecho, ver figura

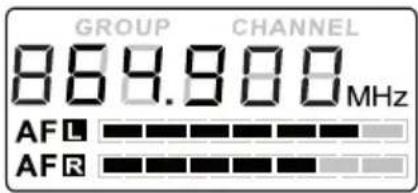

Opciones de la pantalla LCD: Nivel de entrada de audio, frecuencia de radio (ver figura

El nivel de entrada de audio se ajusta mediante los controles en la parte posterior del transmisor. Un nivel de entrada mayor mejorará la relación señal-ruido. Sin embargo, evite saturar la etapa de entrada.59 ITALIANOPOLSKIESPAÑOL FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH

CONFIGURACIÓN DEL RECEPTOR

Selección del grupo de frecuencias (GROUP) y/o del canal (CHANNEL): Pulse el botón SET (GROUP parpadeará). Para seleccionar el grupo de frecuencias, pulse o (ver figura

). Pulse de nuevo el botón SET (CHANNEL parpadeará). Para seleccionar el canal, pulse o (ver figura

). Confirme con el botón SET.

Indicador de batería: El estado de las baterías del receptor se muestra en 5 niveles (ver figura

Indicador Mono/Estéreo: El receptor reconoce automáticamente el modo estéreo o mono y muestra el estado en la pantalla LCD (ver figura

). El cambio de modo Mono/Estéreo se realiza en el transmisor. Opciones de la pantalla LCD: Estado de batería, nivel de RF y de audio, modos Mono o Estéreo, frecuencia de radio (ver figura

CONFIGURACIÓN DEL SISTEMA:60

ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo INSTALACIÓN Y RESOLUCIÓN DE PROBLEMAS: INSTALACIÓN Para que la transmisión sea óptima, sitúe el transmisor a una altura mínima de 1 m y dirija la antena hacia arriba. Cuando en una instalación se utilizan varios sistemas inalámbricos, asegúrese de que las antenas no se tocan ni se cruzan. Sitúe el transmisor en una posición que no esté cerca de objetos metálicos y equipos de con- trol digital (reproductores de CD, ordenadores, mezcladores digitales, etc.). Asegúrese de que hay "línea directa" entre el transmisor y el receptor.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA PANTALLA SOLUCIÓN

No hay audio o es demasiado bajo. Receptor: la pantalla está apagada. Asegúrese de que las pilas no están descargadas y de que el receptor está encendido. Transmisor: la pantalla está apagada. Compruebe la conexión entre el adaptador de corriente y el transmisor. Encienda el transmisor. Receptor: está encendido, pero el LED de RF está apagado. Asegúrese de que el transmisor y el recep- tor están en la misma frecuencia. Coloque el transmisor más cerca del recep- tor, y asegúrese de que entre el transmisor y el receptor hay una "línea directa". Asegúrese de que la antena del transmisor está correctamente montada. Receptor: está encendido y se ilumi- na el LED de RF. Suba el nivel del receptor y compruebe la conexión de los auriculares. Verifique el nivel de entrada al transmisor y súbalo, si es necesario. Audio distorsionado o con ruido Receptor: el indicador de RF está encendido Sepárelo de fuentes potenciales de interfe- rencias, (equipos controlados digitalmente, como reproductores de CD, ordenadores, mezcladores digitales…). Utilice otra frecuencia. Audio distorsionado Receptor: parpadea el icono de estado de batería. Sustituya las pilas por otras nuevas. Transmisor: El vúmetro marca demasiado alto. Disminuya el nivel con el control del trans- misor, o el nivel de la fuente de señal.61 ITALIANOPOLSKIESPAÑOL FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH Modelo del set: LDMEI100G2 Modelo de la petaca receptora: LDMEI100G2BPR Banda de frecuencias: 823 a 832 MHz y 863 a 865 MHz Canales: 96 (8 grupos de 12 canales) Transmisión: FM, estéreo Respuesta en frecuencia: 80 a 15.000 Hz Relación señal/ruido: >90 dBA Distorsión (THD): 0,50% Salida de audio: Jack estéreo de 3,5 mm Nivel máx. salida de auriculares: 100 mW Controles: Nivel auriculares, encendido/apagado, Set, flechas Arriba/Abajo Indicadores: Pantalla multifunción, Señal RF Alimentación eléctrica: 2 pilas de tipo AA Autonomía: >10 horas (pilas de alta calidad) Dimensiones (An x Al x F): 65 x 95 x 25 mm Peso: 0,07 kg, sin baterías Modelo del transmisor: LDMEI100G2T Banda de frecuencias de recepción: 823 a 832 MHz y 863 a 865 MHz Canales: 96 (8 grupos de 12 canales) Modos de funcionamiento: Mono o estéreo Transmisión: FM, estéreo Potencia de salida: 10 mW Respuesta en frecuencia: 80 a 15.000 Hz Relación señal/ruido: >90 dBA Distorsión (THD): 0,50% Entradas: 2 combo XLR/jack de 6,3 mm Impedancia de entrada: 100 Kohmios Conector de antena: TNC Controles: Power (encender/apagar), Set, flechas Arriba/Abajo, nivel de auriculares, nivel de audio (AF) izquierdo/derecho, conmutador mono/estéreo Indicadores: Pantalla multifunción Alimentación eléctrica: Adaptador de corriente externo Alimentación eléctrica: 12 a 18 VDC, 300 mA Dimensiones (An x Al x F): 212 x 38 x 90 mm Peso: 0,57 kg Modelo de auriculares: LDIEHP1 Tipo: Intraauditivo Respuesta en frecuencia: 30 a 20.000 Hz Impedancia: 16 ohmios Conexión: Minijack estéreo de 3,5 mm Longitud del cable: 1,5 m Dado que trabajamos constantemente en mejorar nuestros productos, las especificaciones técnicas pueden variar sin previo aviso. CARACTERíSTICAS TÉCNICAS:62 ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo DECLARACIÓN DEL FABRICANTE: GARANTíA DEL FABRICANTE La presente garantía cubre las marcas Adam Hall, LD Systems, Defender, Palmer y Cameo. Se aplica a todos los productos distribuidos por Adam Hall. No afecta a los derechos de garantía legal que asume el fabricante. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal. Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de un distribuidor autorizado de Adam Hall estará exento de defectos de material y fabricación, en condiciones normales de uso, durante un período de 2 o 5 años (consúltese el producto concreto) a partir de la fecha de compra. La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será nece- sario presentar un justificante de compra válido en el que figure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento. Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. En caso de reparación o sustitución dentro del período de garantía, las piezas originales y productos retirados pasarán a ser propiedad de Adam Hall. En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto defectuoso por otro de similares características. Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Además, Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall. Esta garantía no se aplica - a los consumibles (baterías, etc.) - a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente - en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena - en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto - en caso de utilización de piezas de repuesto no fabricadas, no recomendadas ni vendidas por Adam Hall - si el producto ha sido modificado o reparado por personal no autorizado por Adam Hall. Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.63 ITALIANOPOLSKIESPAÑOL FRANCAISFRANCAIS FRANCAISFRANCAIS FRANCAISDEUTSCHENGLISH DECLARACIÓN DEL FABRICANTE:

LIMITACIÓN DE RESPONSABILIDAD

Si durante el período de garantía aparecen defectos de material o de fabricación en su producto Adam Hall (de acuerdo con las garantías mencionadas en este documento), tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitu- ción de las piezas que han dejado de funcionar en condiciones normales de uso. Adam Hall no será responsable de ningún daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de beneficios, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Además, Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador original en nombre de un tercero. Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modificada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el com- prador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales. Esta garantía limitada le otorga derechos legales específicos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos. APLICACIÓN DE LA GARANTíA Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Los productos distribuidos por Adam Hall cumplen (según proceda) los requisitos esenciales de las Directivas europeas 1999/5/CE (Equipos radioeléctricos y equipos terminales de telecomunicación, R&TTE), 2004/108/ CE (Compatibilidad Electromagnética) y 2006/95/CE (Baja Tensión), así como las correspondientes cláusulas adicionales. Para más información consulte www.adamhall.com.64 ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESpAñoLpoLSKIITALIANo DECLARACIÓN DEL FABRICANTE:

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO
