Produkttyp	Drahtloses In-Ear-Monitoring-System
Marke	LD Systems
Modell	MEI 100 G2
Frequenzbereich	823-832 und 863-865 MHz
Anzahl Kanäle	96 (8 Gruppen mit je 12 Kanälen)
HF-Verbindungstyp	FM Stereo
Frequenzgang	Sender/Empfänger: 80 Hz - 15 kHz; Kopfhörer: 30 Hz - 20 kHz
Signal-Rausch-Verhältnis	> 90 dB(A)
Klirrfaktor (THD)	0,5 %
HF-Ausgangsleistung (Sender)	10 mW
Audio-Ausgangsleistung (Empfänger)	100 mW an 3,5 mm Klinke
Audioeingänge (Sender)	2 x Combo (XLR/6,35 mm Klinke)
Eingangsimpedanz	100 kΩ
Stromversorgung Sender	Externes Netzteil 9-18 V DC, 300 mA
Stromversorgung Empfänger	2 AA-Batterien (LR06), Betriebsdauer > 10 Stunden
Abmessungen Sender (B x H x T)	212 x 38 x 90 mm
Gewicht Sender	0,57 kg
Abmessungen Empfänger (B x H x T)	65 x 95 x 25 mm
Gewicht Empfänger	0,07 kg (ohne Batterien)
Inklusive Kopfhörer	LDIEHP1, In-Ear
Hauptfunktionen	LCD-Bildschirm, integrierter Limiter, Mono/Stereo-Modi, Gruppen-/Kanalauswahl, Lautstärkeregelung, HF-Anzeige
Wartung	Reinigung mit einem trockenen Tuch
Sicherheit	Gerät nicht öffnen; bei moderaten Lautstärken verwenden; Spannungswarnungen beachten
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an ein autorisiertes Servicecenter

Häufig gestellte Fragen - MEI 100 G2 LD Systems

Wie schalte ich den Sender MEI 100 G2 ein?

Halten Sie die POWER-Taste zwei Sekunden lang gedrückt, um den Sender ein- oder auszuschalten. Das LCD-Display leuchtet auf.

Wie wähle ich eine Gruppe und einen Kanal am Sender aus?

Drücken Sie die SET-Taste: GROUP blinkt. Wählen Sie die Gruppe mit den Tasten ▲ und ▼. Drücken Sie erneut SET: CHANNEL blinkt. Wählen Sie den Kanal mit ▲/▼ und bestätigen Sie mit SET.

Was tun, wenn kein Ton kommt?

Stellen Sie sicher, dass Sender und Empfänger eingeschaltet und auf dieselbe Frequenz eingestellt sind. Überprüfen Sie, ob die Batterien des Empfängers geladen sind und die Lautstärke ausreicht. Kontrollieren Sie auch den Audio-Eingangspegel am Sender.

Wie wechsle ich die Batterien des Taschenempfängers?

Drücken Sie auf den mit OPEN markierten Bereich der Batteriefachabdeckung und schieben Sie sie nach innen. Ersetzen Sie die verbrauchten Batterien durch zwei AA-Batterien (LR06) unter Beachtung der Polarität, schließen Sie dann den Deckel, indem Sie auf CLOSE drücken und zum Rand schieben.

Wie lange halten die Batterien des Empfängers?

Die Betriebsdauer kann mit hochwertigen Batterien 10 Stunden überschreiten. Wenn das Batteriesymbol auf dem Bildschirm blinkt, ersetzen Sie die Batterien sofort.

Kann ich mehrere Empfänger mit einem Sender verwenden?

Ja, Sie können so viele Empfänger verwenden, wie Sie möchten, vorausgesetzt, sie sind auf dieselbe Gruppe und denselben Kanal wie der Sender eingestellt.

Wie stelle ich die Lautstärke am Empfänger ein?

Drehen Sie den Lautstärkeregler am Empfänger: nach rechts zum Erhöhen, nach links zum Verringern. Beginnen Sie immer mit einer niedrigen Lautstärke, um Gehörschäden zu vermeiden.

Was bedeutet das blinkende Batteriesymbol auf dem Empfänger?

Das blinkende Batteriesymbol zeigt an, dass die Batterien schwach sind und schnell ausgetauscht werden müssen, um einen Tonausfall zu vermeiden.

Kann ich das System im Mono-Modus verwenden?

Ja, schalten Sie den MONO/STEREO-Schalter auf der Rückseite des Senders auf MONO. Im Mono-Modus werden die Signale beider Eingänge intern summiert, wenn beide verwendet werden.

Wie reinige ich das MEI 100 G2 System?

Verwenden Sie ein trockenes Tuch, um die Gehäuse zu reinigen. Verwenden Sie keine Chemikalien oder Flüssigkeiten. Trennen Sie den Sender vor der Reinigung vom Stromnetz.

BEDIENUNGSANLEITUNG MEI 100 G2 LD Systems

Mit einem Produkt von LD Systems haben Sie die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Weitere Informationen zu Produkten von LD Systems erhalten Sie auf unserer Internet-Seite WWW.LD-SYSTEmS.COM.

Das neue LD Systems MEI 100 G2 In-Ear Monitoring-System mit 96 UHF-Kanälen bietet eine überragende Klangqualität und einen großen Dynamikumfang in den Bändern 823 - 832 und 863 - 865 MHz.

Für ein perfektes Monitoring für Live-Musiker, Schauspieler oder Sprecher lässt sich das System zwischen Mono- und Stereo-Modus umschalten. Ein integrierter Limiter sorgt für eine gleichmäßige, verzerrungsfreie Klangwiedergabe mit einem Frequenzbereich von 80Hz - 15 kHz und zeichnet sich dabei durch seinen hohen Rauschabstand und niedrigen Klirrfaktor aus.

Die Multifunktions-Displays von Sender und Empfänger zeigen alle wichtigen Systemzustände an. Mit hochwertigen Batterien werden Laufzeiten von 10 Stunden und mehr erreicht. Das MEI 100 G2 Paket enthält hochwertige Ohrhörer, ein 19" Rackmount Kit sowie eine robuste Transportbox aus ABS-Kunststoff.

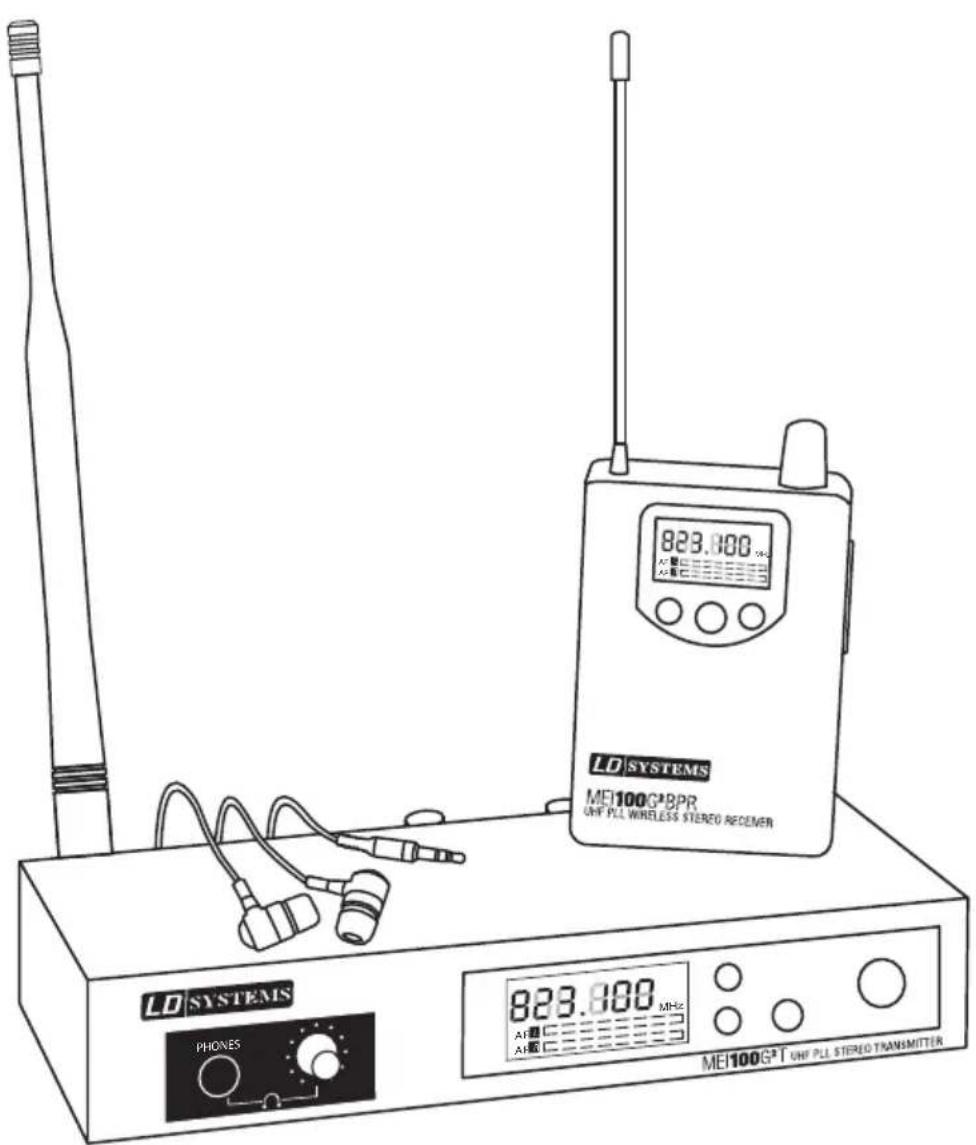

LDMEI100G²

WIRELESS IN EAR MONITORING SYSTEM

LO SYSTEMS PHONES 823.800 MHz 823.800 UNP PLL WIRELESS STEREO RECEIVER ME100G²T UNP PLL STEREO TRANSMITTER

SICHERHEITSHINWEISE:

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN mIT NETZaNSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

SICHERHEITSHINWEISE:

1. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
2. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
3. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
4. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
5. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
6. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
7. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehör–schäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE

1. Blicken Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl.
2. Blicken Sie niemals längere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.

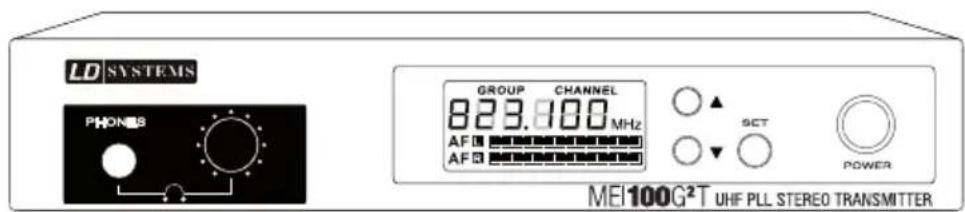

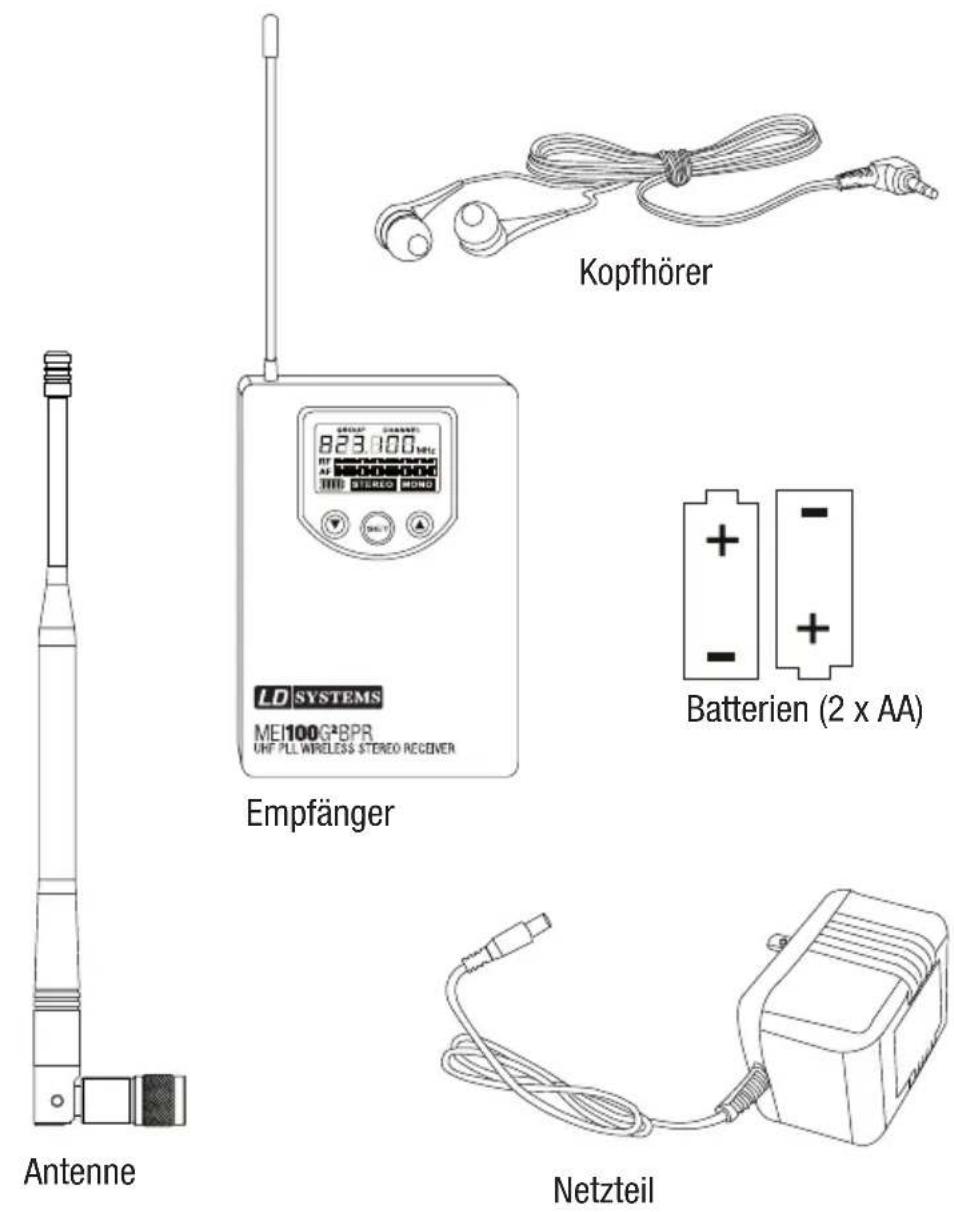

SYSTEMKOMPONENTEN:

LD SYSTEMS PHONES GROUP CHANNEL 823.800 MHz AF AF SET POWER MEI100G²T UHF PLL STEREO TRANSMITTER

Sender

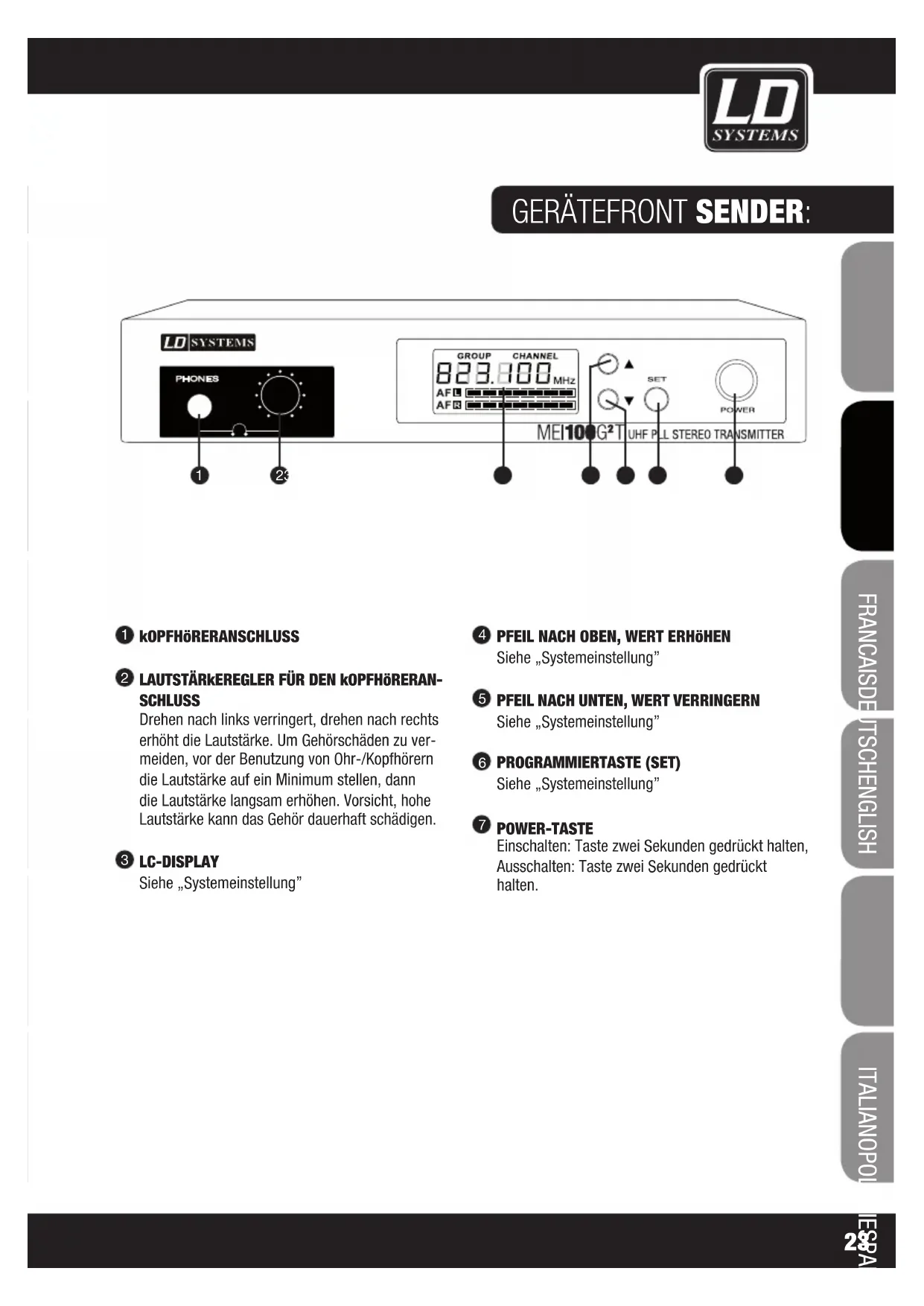

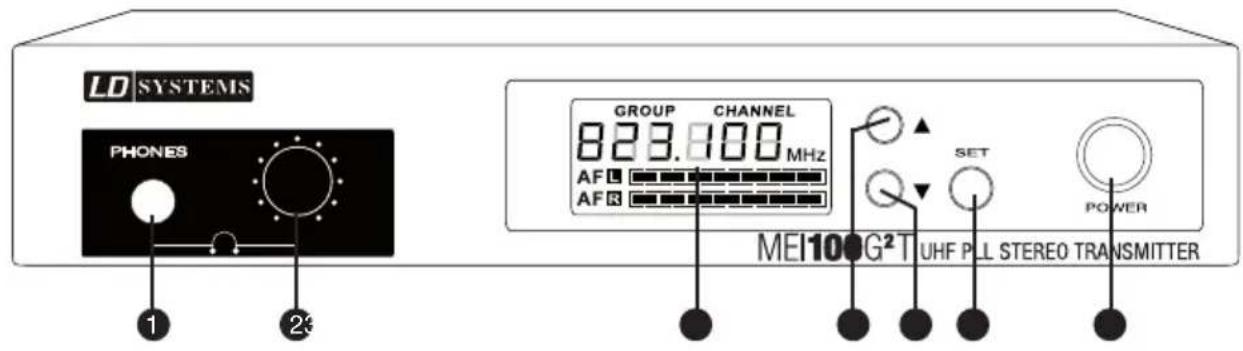

GERÄTEFRONT SENDER:

LD SYSTEMS PHONES GROUP CHANNEL 823.800 MHz AFL AFR SET POWER MEI100G²T UHF PLL STEREO TRANSMITTER

1 kOPFHÖRERANSCHLUSS
2 LAUTSTÄRKEREGLER FÜR DEN KOPFHÖRERAN-SCHLUSS

Drehen nach links verringert, drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Ohr-/Kopfhörern die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

③ LC-DISPLAY

Siehe „Systemeinstellung“

4 PFEIL NACH OBEN, WERT ERHÖHEN

Siehe „Systemeinstellung“

5 PFEIL NACH UNTEN, WERT VERRINGERN

Siehe „Systemeinstellung“

6 PROGRAMMIERTASTE (SET)

Siehe „Systemeinstellung“

7 POWER-TASTE

Einschalten: Taste zwei Sekunden gedrückt halten, Ausschalten: Taste zwei Sekunden gedrückt halten.

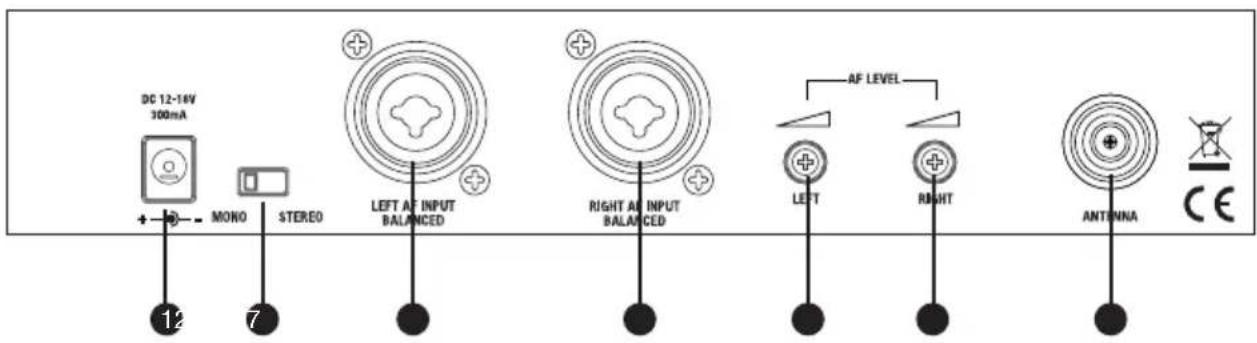

GERÄTERÜCKSEITE SENDER:

DC 12-16V 300mA + - MONO STEREO LEFT AF INPUT BALANCED RIGHT AF INPUT BALANCED AF LEVEL LEFT RIGHT ANTENNA CE 12 7

1 EINGANG NETZADAPTER
② STEREO/MONO SCHALTER

Stereobetrieb: Beide Line-Eingänge links und rechts müssen belegt sein, um ein Stereosignal am Empfänger hören zu können. Es empfiehlt sich, den gleichen Pegel am linken und rechten Line-Eingang einzustellen.

Monobetrieb: Lediglich ein Line-Eingang muss belegt sein, um ein Monosignal auf beiden Seiten des Ohrhörers hören zu können.

Werden beide Line-Eingänge mit unterschiedlichem Signal belegt, wird aus ihnen eine Mono Summe gebildet. Die Lautstärkeanpassung der beiden Signale erfolgt dann über die Einstellung der Eingangspegel für linken und rechten Kanal.

③ XLR / 6,3 MM kLINkE (COMBO) EINGANG LINKS
4 XLR / 6,3 MM kLINkE (COMBO) EINGANG RECHTS
5 EINGANGSPEGEL

Linker Kanal

6 EINGANGSPEGEL

Rechter Kanal

7 ANTENNENBUCHSE

50Ω

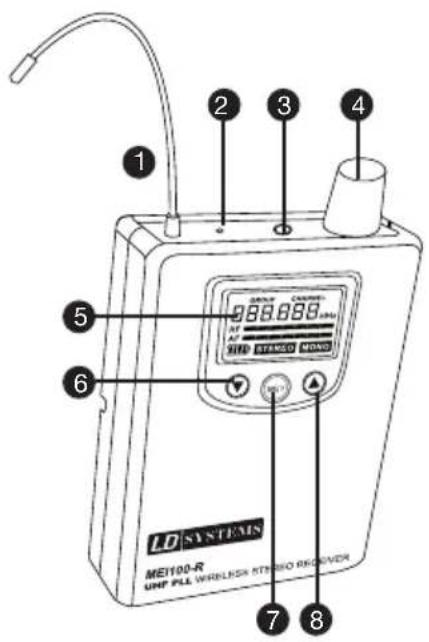

TASCHENEMPFÄNGER:

LD SYSTEM ME100-R UNIT PLE WIRELESS STUDIO RECOVATOR

1 ANTENNE
② HF-SIGNAL-LED

Leuchtet bei anliegenden HF-Signal

3 OHR-/kOPFHÖRERANSCHLUSS 3,5 MM STEREOKLINKE
4 EIN/AUS-SCHALTER UND LAUTSTÄRKEREGLER OHR-/kOPF-HÖRERAUSGANG

Zum Einschalten den Knopf nach rechts (im Uhrzeigersinn) über den Rastpunkt hinaus drehen. Zum Ausschalten nach links (gegen den Uhrzeigersinn) über den Rastpunkt hinaus drehen.

Drehen nach links verringert, drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Ohr-/Kopfhöhrern die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

5 LC-DISPLAY
6 PFEIL NACH UNTEN, WERT VERRINGERN

7 SET

Programmiertaste

8 PFEIL NACH OBEN, WERT ERHÖHEN

Gürtelclip

Befestigen Sie den Empfänger mit dem Clip am Gürtel oder einem geeigneten Gurt. Für optimalen Sitz sollte der Clip stets vollständig auf den Gürtel bzw. Gurt aufgeschoben werden (siehe Abbildung).

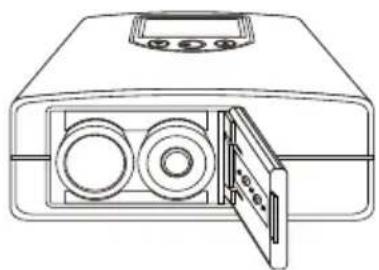

ERSETZEN DER BATTERIEN

Drücken Sie auf die markierte Stelle "OPEN" auf dem Batteriefachdeckel und schieben ihn gleichzeitig in Richtung Gerätemitte. Der Deckel springt auf und die Batterien können entnommen werden. Nach dem Einlegen neuer Batterien (Einlegerichtung auf der Geräterückseite) drücken Sie den Batteriefachdeckel auf der Markierung "CLOSE" herunter und schieben ihn in Richtung Geräterand bis er einrastet. Mit hochwertigen Batterien werden Laufzeiten von 10 Stunden und mehr erreicht. Wenn das Batterie-Symbol im LC-Display blinkt, sollten die Batterien (Typ AA) sofort ersetzt werden. Entnehmen Sie die Batterien bei längerer Nichtbenutzung.

SYSTEMEINSTELLUNG:

EINSTELLEN DES SENDERS

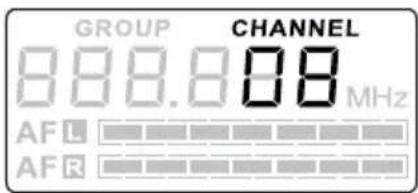

Auswahl der Frequenzgruppe (GROUP) und/oder des Kanals (CHANNEL): Drücken Sie die SET-Taste (GROUP blinkt). Die Auswahl der gewünschten Frequenzgruppe erfolgt über die Pfeiltatsten ▲bzw. ▼

(siehe Abbildung 1). Drücken Sie die SET-Taste erneut (CHANNEL blinkt). Die Auswahl des gewünschten Kanals erfolgt über die Pfeiltasten bzw. ▼siehe Abbildung 2). Bestätigen Sie die Eingabe mit SET.

Hinweis: Es können beliebig viele Funkempfänger an einem Sender betrieben werden, solange alle Empfänger das gleich Signal empfangen sollen und auf die gleiche Funkfrequenz wie die des Sender eingestellt sind.

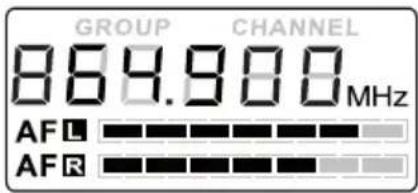

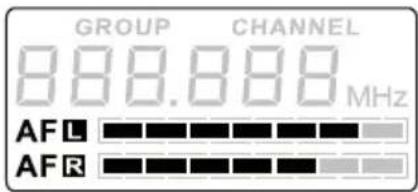

Audio-Eingangspegelanzeige: Die Anzeige des Audio-Eingangspegels erfolgt über zwei Balkenanzeigen (Kanal links/rechts, siehe Abbildung 3).

Anzeigeoptionen LC-Display: Audio-Eingangspegel, Funkfrequenz Sender (siehe Abbildung 4).

Den Audio-Eingangspegel stellen Sie über die Pegelsteller auf der Rückseite des Senders ein. Hoher Eingangspegel ergibt besseren Rauschabstand. Dabei darf die Eingangsstufe nicht übersteuert werden.

SYSTEMEINSTELLUNG:

EINSTELLEN DES EMPFÄNGERS

Auswahl der Frequenzgruppe (GROUP) und/oder des Kanals (CHANNEL): Drücken Sie die SET-Taste (GROUP blinkt). Die Auswahl der gewünschten Frequenzgruppe erfolgt über die Pfeiltatsten ▲ bzw. ▼ (siehe Abbildung 5). Drücken sie die SET-Taste erneut (CHANNEL blinkt). Die Auswahl des gewünschten Kanals erfolgt über die Pfeiltasten ▲ bzw. (Siehe Abbildung 6). Bestätigen Sie mit SET.

Die Anzeige für den Batteriestatus des Empfängers erfolgt in 5 Stufen (siehe Abbildung 7).

Anzeige Stereo-/Monobetrieb:

Der Empfänger erkennt das Anliegen eines Stereo- bzw. Monosignals automatisch und zeigt den jeweiligen Status im LC-Display an (siehe Abbildung 8). Die Einstellung Stereo-/Monobetrieb erfolgt am Sender.

Anzeigeoptionen LC-Display:

Batteriestatus, HF-/Audio-Pegel, Stereo-/Monobetrieb, Funkfrequenz (siehe Abbildung 9).

AUFSTELLUNG UND FEHLERBEHEBUNG:

AUFSTELLUNG

Für eine optimale Übertragung stellen Sie den Sender in einer Mindesthöhe vom 1 m auf und richten die Antenne senkrecht nach oben. Wenn mehrere drahtlose Systeme in einer Installation verwendet werden, achten Sie bitte darauf, dass sich deren Antennen nicht berühren oder kreuzen. Stellen Sie den Sender nicht in der direkten Nähe von Metallobjekten und digital kontrollierten Geräten auf (CD-Player, Computer, Digitalpult, etc.). Sender und Empfänger sollten in direktem „Sichtkontakt“ stehen.

FEHLERBEHEBUNG

FEHLER DISPLAY LÖSUNG
Keine Wiedergabe oder Lautstärke zu gering.	Empfänger: Display ist abgeschaltet.	Stellen Sie sicher, dass die Batterien nicht leer sind und der Empfänger angeschaltet ist.
	Sender: Display ist abgeschaltet.	Überprüfen Sie die Verbindung zwischen Netzteil und Sender. Schalten Sie den Sender ein.
	Empfänger: Ist eingeschaltet, aber RF-Anzeige leuchtet nicht.	Stellen Sie sicher, dass Sender und Empfänger auf der gleichen Funkfrequenz eingestellt sind.
		Reduzieren Sie die Distanz zwischen Sender und Empfänger und achten Sie darauf, dass Sender und Empfänger in direktem Sichtkontakt stehen.
		Stellen Sie sicher, dass die Antenne des Senders richtig montiert ist.
	Empfänger: Ist eingeschaltet und die RF-Anzeige leuchtet.	Erhöhen Sie die Lautstärke am Empfänger und überprüfen Sie die Verbindung des Köpfhörers.
		Überprüfen Sie den Eingangspegel am Sender und erhöhen ihn nötigenfalls.
Verzerrungen oder Störgeräusche.	Empfänger: RF-Anzeige leuchtet.	Erhöhen Sie die Entfernung zu möglichen Ursachen von Interferenz (digital kontrollierte Geräte wie z.B. CD-Player, Computer, Digitalpult...).
		Verwenden Sie eine andere Funkfrequenz.
Verzerrter Klang.	Empfänger: Batteriesymbol blinkt.	Tauschen Sie die Batterien gegen neue aus.
	Sender: Pegelanzeige zu hoch	Reduzieren Sie die Lautstärke an den Pegelstellern des Senders, oder die Lautstärke des Zuspielgeräts.

TECHNISCHE DATEN:

Set-Bezeichnung: LDMEI100G2

Modellbezeichnung Taschenempfänger: LDMEI100G2BPR

Frequenzbereich: 823 - 832 MHz und 863 - 865 MHz
Kanäle: 96 (8 Gruppen à 12 Kanäle)
Übertragungsverfahren: FM Stereo
Frequenzgang: 80 - 15.000 Hz
Geräuschspannungsabstand: > 90 dB(A)
Klirrfaktor (THD): 0,50%
Audio-Ausgang: 3,5 mm Stereoklinke
Max. Audio-Ausgangspegel:	100 mW
Bedienelemente:	Lautstärke / An / Aus, Set, Pfeiltaste (aufwärts/abwärts)
Anzeigeelemente:	Multifunktions-LC-Display, HF-Signal
Stromversorgung:	2 Batterien, Typ AA
Betriebsdauer:	> 10 Stunden (batterieabhängig)
Abmessungen (B x H x T):	65 x 95 x 25 mm
Gewicht:	0,07 kg (ohne Batterien)
Modellbezeichnung Sender:	LDMEI100G2T
Frequenzbereich Funkempfänger:	823 - 832 MHz und 863 - 865 MHz
Kanäle: 96 (8 Gruppen à 12 Kanäle)
Betriebsarten:	Mono / Stereo
Übertragungsverfahren: FM Stereo
HF-Ausgangsleistung:	10 mW
Frequenzgang: 80 - 15.000 Hz
Geräuschspannungsabstand: > 90 dB(A)
Klirrfaktor (THD): 0,50%
Eingänge:	2 x XLR/6,3 mm Klinke (Combo)
Eingangsimpedanz:	100 kOhm
Antennenanschluss:	TNC
Bedienelemente:	Power (On/Off), Set, Pfeiltasten (aufwärts/abwärts), Lautstärke Kopfhörer, Audiopegel (AF-Pegel) links/rechts, Mono/Stereo Schalter
Anzeigeelemente:	Multifunktions-LC-Display
Stromversorgung:	Externes Netzteil
Betriebsspannung:	12 V - 18 V DC, 300 mA
Abmessungen (B x H x T):	212 x 38 x 90 mm
Gewicht:	0,57 kg
Modellbezeichnung kopfhörer :	LDIEHP1
Typ:	In-Ear
Frequenzgang: 30 - 20.000 Hz
Impedanz:	16 Ohm
Anschlusstyp:	3,5 mm Stereoklinke
Kabellänge:	1,5 m

Unsere Produkte unterliegen einem kontinuierlichen Prozess der Entwicklung und Verbesserung. Daher bleiben Änderungen technischer Eigenschaften ohne Weiteres vorbehalten.

HERSTELLERERKLÄRUNGEN:

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo.

Sie gilt für alle Produkte im Vertrieb von Adam Hall.

Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.

Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren (bitte produktspezifisch erfragen) ab Kaufdatum, dass dieses Adam Hall-Produkt, welches Sie direkt über Adam Hall oder einen von Adam Hall autorisierten Händler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen ist (durch Vorlegen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der oben genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den hier aufgeführten Bedingungen durchführen zu lassen.

Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n) bzw. des Produkts. Im Falle einer Reparatur bzw. eines Austauschs innerhalb des Garantiezeitraumes gehen ausgewechselte Originalteile bzw. Produkte in das Eigentum der Firma Adam Hall über.

Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt auftritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenem Ermessen durch ein anderes Produkt zu ersetzen, sofern das neue dem ausgetauschten Produkt in Bezug auf die technischen Spezifikationen mindestens gleichwertig ist.

Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfreien Betrieb dieses Produkts. Auch für Schäden durch Nichtbeachtung der diesem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen Unterlagen ist Adam Hall nicht verantwortlich. Die Herstellergarantie gilt nicht - für Verschleißteile (z. B. Akkus) - für Produkte, von denen die Seriennummer entfernt wurde oder die aufgrund eines Unfalls beschädigt wurden - für Schäden durch unsachgemäßen Betrieb, durch Fehlbedienung oder andere externe Gründe

- für Schäden an Geräten, die nicht entsprechend den Betriebsparametern betrieben wurden (Parameter gemäß den im Lieferumfang enthaltenen Unterlagen),

- für Schäden durch die Verwendung nicht von Adam Hall hergestellter, vertriebener oder empfohlener Ersatzteile, - für Schäden durch Fremdeingriffe/Modifikationen oder nicht durch Adam Hall durchgeführte Reparaturen.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.

HERSTELLERERKLÄRUNGEN:

HAFTUNGSBESCHRÄNKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.

EG-kONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

HERSTELLERERKLÄRUNGEN:

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)

Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.

LD

SYSTEMS

MISE EN PLACE ET EN CAS DE PROBLÈME :

INSTALLATION
