MEI 100 G2 B6 - Ohrstöpsel LD Systems - Kostenlose Bedienungsanleitung

Produkttyp	In-Ear-Monitoringsystem (UHF PLL Stereo)
Marke	LD Systems
Modell	MEI 100 G2 B6
Frequenzbereich	655 - 679 MHz
Kanalanzahl	120 (10 Gruppen zu 12 Kanälen)
HF-Verbindungstyp	FM, Stereo
Frequenzgang (System)	80 Hz - 15 kHz
Frequenzgang (Kopfhörer)	30 Hz - 20 kHz
Signal-Rausch-Verhältnis	> 90 dB(A)
Klirrfaktor (THD)	0,50%
Betriebsart	Mono / Stereo
HF-Ausgangsleistung (Sender)	10 mW
Audio-Ausgangsleistung (Empfänger)	100 mW (an 3,5 mm Klinke)
Stromversorgung (Empfänger)	2 Batterien LR06 (AA); Betriebsdauer > 10 h
Stromversorgung (Sender)	Externes Netzteil 9-18 V DC / 300 mA
Abmessungen (Empfänger)	65 x 95 x 25 mm
Gewicht (Empfänger, ohne Batterien)	0,07 kg
Abmessungen (Sender)	212 x 38 x 90 mm
Gewicht (Sender)	0,57 kg
Pflege und Reinigung	Trockenes Tuch; keine flüssigen Reinigungsmittel verwenden
Sicherheit	Hohe Schallpegel: Vermeiden Sie längere Exposition > 90 dB SPL; Gerät nicht öffnen
Ersatzteile und Reparatur	Kontaktieren Sie den Hersteller oder ein autorisiertes Service-Center

Häufig gestellte Fragen - MEI 100 G2 B6 LD Systems

Wie stimme ich Sender und Empfänger auf die gleiche Frequenz ab?

Drücken Sie am Sender SET, wählen Sie die Gruppe (GROUP) mit den Pfeiltasten aus, drücken Sie erneut SET, um den Kanal (CHANNEL) zu wählen. Wiederholen Sie den gleichen Vorgang am Empfänger. Bestätigen Sie mit SET.

Wie lange halten die Batterien und wie erkenne ich, wann sie gewechselt werden müssen?

Die Betriebsdauer beträgt mit hochwertigen Batterien über 10 Stunden. Wenn das Batteriesymbol auf dem LCD-Display des Empfängers blinkt, ersetzen Sie die Batterien sofort (Typ LR06/AA).

Kann ich mehrere Empfänger mit einem Sender verwenden?

Ja, Sie können beliebig viele Empfänger verwenden, sofern sie auf die gleiche Gruppe und den gleichen Kanal wie der Sender eingestellt sind.

Wie schalte ich zwischen Mono- und Stereobetrieb um?

Der Mono-/Stereobetrieb wird auf der Rückseite des Senders mit dem Schalter STEREO/MONO eingestellt. Im Stereomodus verwenden Sie beide Audioeingänge links und rechts.

Was tun bei Verzerrungen oder Hintergrundrauschen?

Überprüfen Sie, ob die Batterien schwach sind, halten Sie den Empfänger von Störquellen (Computer, CD-Player) fern, oder wechseln Sie die Arbeitsfrequenz. Reduzieren Sie auch den Eingangspegel am Sender, wenn das Signal zu stark ist.

Wie groß ist die maximale Reichweite des Systems?

Die Reichweite hängt von den Umgebungsbedingungen ab. Für optimale Reichweite installieren Sie den Sender in etwa 1 Meter Höhe, richten Sie die Antenne nach oben und stellen Sie eine direkte Sichtverbindung zwischen Sender und Empfänger sicher.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch zur Reinigung der Oberflächen. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Welches Zubehör ist im Lieferumfang enthalten?

Das Paket enthält den Sender, den Taschenempfänger, die In-Ear-Kopfhörer LDIEHP1, ein 19"-Rackkit und einen ABS-Transportkoffer.

Kann ich dieses Gerät im Freien verwenden?

Dieses Gerät ist für die Verwendung in Innenräumen ausgelegt. Setzen Sie es nicht Wasser oder Feuchtigkeit aus.

Was tun, wenn das Display nicht leuchtet?

Überprüfen Sie beim Empfänger die Batterien und den Schalter. Stellen Sie beim Sender sicher, dass das Netzteil richtig angeschlossen ist und der Sender eingeschaltet ist (halten Sie POWER 2 Sekunden lang gedrückt).

BEDIENUNGSANLEITUNG MEI 100 G2 B6 LD Systems

SICHERHEITSHINWEISE 14-15

EINFÜHRUNG 15

SYSTEMKOMPONENTEN 16

GERÄTEFRONT SENDER 17

GERÄTERÜCKSEITE SENDER 17-18

TASCHENEMPFÄNGER 18-19

SYSTEMEINSTELLUNG 20-21

AUFSTELLUNG UND FEHLERBEHEBUNG 22

SPEZIFIKATIONEN 23

HERSTELLERERKLÄRUNGEN 24

FRANCAIS

MESURES PRÉVENTIVES 25-26

INTRODUCTION 26

COMPOSANTS DU SYSTÈME 27

FACE AVANTÉMETTEUR 28

PANNEAU ARRIÈRE ÉMETTEUR 28-29

RÉCEPTEUR DE POCHE 29-30

MENUS DE RÉGLAGE DE L'APPAREIL 31-32

MISE EN PLACE ET EN CAS DE PROBLÈME 33

CARACTÉRISTIQUES 34

DECLARATIONS 35

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume.

Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einemangenehmen Level.

EINFÜHRUNG

Das neue LD Systems MEI 100 G2 In-Ear Monitoring-System bietet eine überragende Klangqualität und einen großen Dynamikumfang.

Für ein perfektes Monitoring für Live-Musiker, Schauspieler oder Sprecher lässt sich das System zwischen Mono- und Stereo-Modus umschalten. Ein integrierter Limiter sorgt für eine gleichmäßige, verzerrungsfreie Klangwiedergabe mit einem Frequenzbereich von 80Hz - 15 kHz und zeichnet sich dabei durch seinen hohen Rauschabstand und niedrigen Klinrfaktor aus.

Die Multifunktions-Displays von Sender und Empfänger zeigen alle wichtigen Systemzustände an. Mit hochwertigen Batterien werden Laufzeiten von 10 Stunden und mehr erreicht. Das MEI 100 G2 Paket enthält hochwertige Ohrhörer, ein 19" Rackmount Kit sowie eine robuste Transportbox aus ABS-Kunststoff.

Der Einsatz des Funkmikrofon-Systems kann (je nach Land) eine Lizenz erfordern. Bitte wenden Sie sich für nähere Informationen an die zuständige Behörde Ihres Landes.

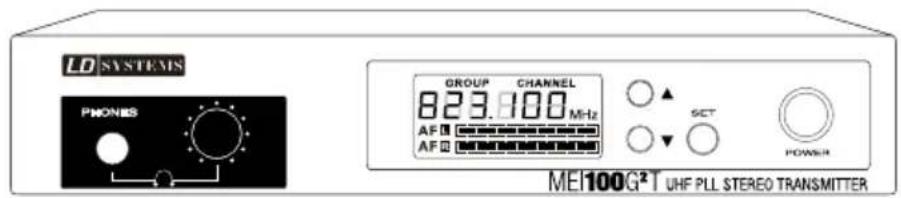

SYSTEMKOMPONENTEN

LD SYSTEMS PHONES GROUP CHANNEL 823.800 MHz AF AF SET POWER ME100G²T UHF PLL STEREO TRANSMITTER

Sender

1 KOPFHÖRERANSCHLUSS
2 LAUTSTÄRKEREGLER FÜR DEN KOPFHÖRERANSCHLUSS

Drehen nach links verringert, drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Ohr-/Kopfhörern die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

3 LC DISPLAY

Siehe „Systemeinstellung“.

4 PFEIL NACH OBEN, WERT ERHÖHEN

Siehe „Systemeinstellung“.

5 PFEIL NACH UNTEN, WERT VERRINGERN

Siehe „Systemeinstellung“.

6 PROGRAMMIERTASTE (SET)

Siehe „Systemeinstellung“.

7 POWER-TASTE

Einschalten: Taste zwei Sekunden gedrückt halten. Ausschalten: Taste zwei Sekunden gedrückt halten.

GERÄTERÜCKSEITE SENDER

DC 12-14V 300mA + - MONO STEREO LEFT AF INPUT BALANCED RIGHT AF INPUT BALANCED LEFT RIGHT AF LEVEL ANTENNA CE

1 EINGANG NETZADAPTER

2 STEREO/MONO SCHALTER

Stereobetrieb: Beide Line-Eingänge links und rechts müssen belegt sein, um ein Stereosignal am Empfänger hören zu können. Es empfiehlt sich, den gleichen Pegel am linken und rechten Line-Eingang einzustellen.

Monobetrieb: Lediglich ein Line-Eingang muss belegt sein, um ein Monosignal auf beiden Seiten des Ohrhörers hören zu können.

Werden beide Line-Eingänge mit unterschiedlichem Signal belegt, wird aus ihnen eine Mono Summe gebildet. Die Lautstärkeanpassung der beiden Signale erfolgt dann über die Einstellung der Eingangspegel für linken und rechten Kanal.

3 XLR/6,3 MM KLINKE (COMBO) EINGANG LINKS

4 XLR/6,3 MM KLINKE (COMBO) EINGANG RECHTS

5 EINGANGSPEGEL

Linker Kanal

6 EINGANGSPEGEL

Rechter Kanal

7 ANTENNENBUCHSE

50 Ω

TASCHENEMPFÄNGER

1 2 3 4 5 6 NDUO CHANNEL 0.88.888 MG RV HUB DIGIC WIND WT 7 8 LD SYSTEMS MEF00-R MHP PLL APROLENS STUDIO RECOUNTER

1 ANTENNE

2 HF-SIGNAL-LE

Leuchtet bei anliegenden HF-Signal.

3 OHR-/KOPFHÖRERANSCHLUSS 3,5 MM STEREOKLINKE

4 EIN/AUS-SCHALTER UND LAUTSTÄRKEREGLER OHR-/KOPFHÖRERAUSGANG

Zum Einschalten den Knopf nach rechts (im Uhrzeigersinn) über den Rastpunkt hinaus drehen. Zum Ausschalten nach links (gegen den Uhrzeigersinn) über den Rastpunkt hinaus drehen. Drehen nach links verringert, drehen nach rechts erhöht die Lautstärke. Um Gehörschäden zu vermeiden, vor der Benutzung von Ohr-/Kopfhöhrern die Lautstärke auf ein Minimum stellen, dann die Lautstärke langsam erhöhen. Vorsicht, hohe Lautstärke kann das Gehör dauerhaft schädigen.

5 LC DISPLAY

6 PFEIL NACH UNTEN, WERT VERRINGERN

7 SET

Programmiertaste

8 PFEIL NACH OBEN, WERT ERHÖHEN

GÜRTELCLIP

Befestigen Sie den Empfänger mit dem Clip am Gürtel oder einem geeigneten Gurt. Für optimalen Sitz sollte der Clip stets vollständig auf den Gürtel bzw. Gurt aufgeschoben werden (siehe Abbildung).

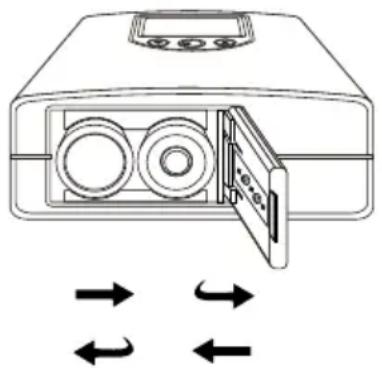

ERSETZEN DER BATTERIEN

Drücken Sie auf die markierte Stelle "OPEN" auf dem Batteriefachdeckel und schieben ihn gleichzeitig in Richtung Gerätemitte. Der Deckel springt auf und die Batterien können entnommen werden. Nach dem Einlegen neuer Batterien (Einlegerichtung auf der Geräterückseite) drücken Sie den Batteriefachdeckel auf der Markierung "CLOSE" herunter und schieben ihn in Richtung Geräterand bis er einrastet.

Mit hochwertigen Batterien werden Laufzeiten von 10 Stunden und mehr erreicht. Wenn das Batterie-Symbol im LC-Display blinkt, sollten die Batterien (Typ AA) sofort ersetzt werden. Entnehmen Sie die Batterien bei längerer Nichtbenutzung.

SYSTEMEINSTELLUNG

EINSTELLEN DES SENDERS

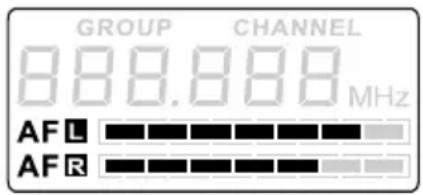

Auswahl der Frequenzgruppe (GROUP) und/oder des Kanals (CHANNEL):

Drücken Sie die SET-Taste (GROUP blinkt). Die Auswahl der gewünschten Frequenzgruppe erfolgt über die Pfeiltatsten ▲ bzw. ▼ siehe Abbildung ① ). Drücken Sie die SET-Taste erneut (CHANNEL blinkt). Die Auswahl des gewünschten Kanals erfolgt über die Pfeiltasten ▲ bzw. ▼ (siehe Abbildung ② ). Bestätigen Sie die Eingabe mit SET.

Hinweis: Es können beliebig viele Funkempfänger an einem Sender betrieben werden, solange alle Empfänger das gleich Signal empfangen sollen und auf die gleiche Funkfrequenz wie die des Sender eingestellt sind.

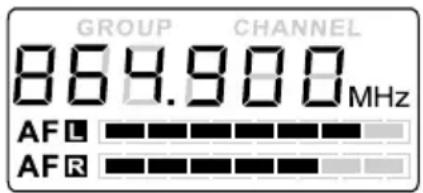

Audio-Eingangspegelanzeige:

Die Anzeige des Audio-Eingangspegels erfolgt über zwei Balkenanzeigen (Kanal links/rechts, siehe Abbildung 3).

Anzeigeoptionen LC-Display:

Audio-Eingangspegel, Funkfrequenz Sender (siehe Abbildung 4).

Den Audio-Eingangspegel stellen Sie über die Pegelsteller auf der Rückseite des Senders ein. Hoher Eingangspegel ergibt besseren Rauschabstand. Dabei darf die Eingangsstufe nicht übersteuert werden.

EINSTELLEN DES EMPFÄNGERS

Auswahl der Frequenzgruppe (GROUP) und/oder des Kanals (CHANNEL):

Drücken Sie die SET-Taste (GROUP blinkt). Die Auswahl der gewünschten Frequenzgruppe erfolgt über die Pfeiltatsten ▲ bzw. ▼siehe Abbildung

⑤). Drücken sie die SET-Taste erneut (CHANNEL blinkt). Die Auswahl des gewünschten Kanals erfolgt über die Pfeiltasten▲ bzw. ▼(siehe Abbildung ⑥). Bestätigen Sie mit SET.

Die Anzeige für den Batteriestatus des Empfängers erfolgt in 5 Stufen (siehe Abbildung 7).

Anzeige Stereo-/Monobetrieb:

Der Empfänger erkennt das Anliegen eines Stereo- bzw. Monosignals automatisch und zeigt den jeweiligen Status im LC-Display an (siehe Abbildung 8). Die Einstellung Stereo-/Monobetrieb erfolgt am Sender.

Anzeigeoptionen LC-Display:

Batteriestatus, HF-/Audio-Pegel, Stereo-/Monobetrieb, Funkfrequenz (siehe Abbildung 9).

AUFSTELLUNG UND FEHLERBEHEBUNG

AUFSTELLUNG

Für eine optimale Übertragung stellen Sie den Sender in einer Mindesthöhe vom 1 m auf und richten die Antenne senkrecht nach oben. Wenn mehrere drahtlose Systeme in einer Installation verwendet werden, achten Sie bitte darauf, dass sich deren Antennen nicht berühren oder kreuzen. Stellen Sie den Sender nicht in der direkten Nähe von Metallobjekten und digital kontrollierten Geräten auf (CD-Player, Computer, Digitalpult, etc.). Sender und Empfänger sollten in direktem „Sichtkontakt“ stehen.

FEHLERBEHEBUNG

FEHLER DISPLAY LÖSUNG
	Empfänger: Display ist abgeschaltet.	Stellen Sie sicher, dass die Batterien nicht leersind und der Empfänger angeschaltet ist.
	Sender: Display ist abgeschaltet.	Überprüfen Sie die Verbindung zwischen Netzteilund Sender. Schalten Sie den Sender ein.
Keine Wiedergabe oderLautstärke zu gering.	Empfänger: Ist eingeschaltet, aberRF-Anzeige leuchtet nicht.	Stellen Sie sicher, dass Sender und Empfänger aufder gleichen Funkfrequenz eingestellt sind.Reduzieren Sie die Distanz zwischen Sender undEmpfänger und achten Sie darauf, dass Sender undEmpfänger in direktem Sichtkontakt stehen.
		Stellen Sie sicher, dass die Antenne des Sendersrichtig montiert ist.
	Empfänger: Ist eingeschaltet und dieRF-Anzeige leuchtet.	Erhöhen Sie die Lautstärke am Empfänger undüberprüfen Sie die Verbindung des Köpfhörers.Überprüfen Sie den Eingangspegel am Sender underhöhen ihn nötigenfalls.
Verzerrungen oder Störgeräusche.	Empfänger: RF-Anzeige leuchtet.	Erhöhen Sie die Entfernung zu möglichen Ursachenvon Interferenz (digital kontrollierte Geräte wie z.B.CD-Player, Computer, Digitalpult...).Verwenden Sie eine andere Funkfrequenz.
Verzerrter Klang.	Empfänger: Batteriesymbol blinkt.	Tauschen Sie die Batterien gegen neue aus.
	Sender: Pegelanzeige zu hoch	Reduzieren Sie die Lautstärke an den Pegelstellerndes Senders, oder die Lautstärke des Zuspielgeräts.

Set-Bezeichnung: LDMEI100G2

Modellbezeichnung Taschenempfänger: LDMEI100G2BPR

Frequenzbereich: LDMEI100G2: 823 - 832 MHz und 863 - 865 MHzLDMEI100G2B5: 584 – 607 MHzLDMEI100G2B6: 655 – 679 MHz
Kanäle: LDMEI100G2: 96 (8 Gruppen à 12 Kanäle)	LDMEI100G2B5/B6: 120 (10 Gruppen à 12 Kanäle)
Übertragungsverfahren: FM Stereo
Frequenzgang: 80 - 15.000 Hz
Geräuschspannungsabstand: > 90 dB(A)
Klirrfaktor (THD): 0,50%
Audio-Ausgang: 3,5 mm Stereoklinke
Max. Audio-Ausgangspegel: 100 mW
Bedienelemente: Lautstärke / An / Aus, Set, Pfeiltaste (aufwärts/abwärts)
Anzeigeelemente:	Multifunktions-LC-Display, HF-Signal
Stromversorgung:	2 Batterien, Typ AA
Betriebsdauer:	> 10 Stunden (batterieabhängig)
Abmessungen (B x H x T):	65 x 95 x 25 mm
Gewicht:	0,07 kg (ohne Batterien)

Modellbezeichnung Sender:	LDMEI100G2T
Frequenzbereich Funkempfänger:	LDMEI100G2: 823 - 832 MHz und 863 - 865 MHzLDMEI100G2B5: 584 – 607 MHzLDMEI100G2B6: 655 – 679 MHz
Kanäle: LDMEI100G2: 96 (8 Gruppen à 12 Kanäle)	LDMEI100G2B5/B6: 120 (10 Gruppen à 12 Kanäle)
Betriebsarten:	Mono / Stereo
Übertragungsverfahren: FM Stereo
HF-Ausgangsleistung:	10 mW
Frequenzgang: 80 - 15.000 Hz
Geräuschspannungsabstand: > 90 dB(A)
Klirrfaktor (THD): 0,50%
Eingänge:	2 x XLR/6,3 mm Klinke (Combo)
Eingangsimpedanz:	100 kOhm
Antennenanschluss:	TNC
Bedienelemente:	Power (On/Off), Set, Pfeiltasten (aufwärts/abwärts), Lautstärke Kopfhörer, Audiopegel (AF-Pegel) links/rechts, Mono/Stereo Schalter
Anzeigeelemente:	Multifunktions-LC-Display
Stromversorgung:	Externes Netzteil
Betriebsspannung:	12 V - 18 V DC, 300 mA
Abmessungen (B x H x T):	212 x 38 x 90 mm
Gewicht:	0,57 kg

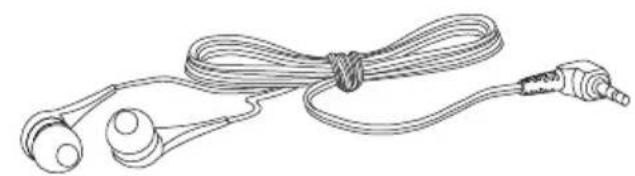

Modellbezeichnung Kopfhörer :	LDIEHP1
Typ:	In-Ear
Frequenzgang: 30 - 20.000 Hz
Impedanz:	16 Ohm
Anschlusstyp:	3,5 mm Stereoklinke
Kabellänge:	1,5 m

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter [e-mail] anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!

MISE EN PLACE ET EN CAS DE PROBLÈME

INSTALLATION
