LDSU3047IEM - Ohrstöpsel LD Systems - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses In-Ear-Monitoring-System
Marke	LD Systems
Modell	LDSU3047IEM (Sender LDU3047IEMT, Empfänger LDU3047IEMR)
Frequenzbereich	470 - 490 MHz
RF-Kanäle	12 wählbar
Reichweite	Bis zu 100 m (bei Sichtverbindung)
Akku-Laufzeit (Empfänger)	Ca. 10 Stunden mit 2 AA-Alkalibatterien
Stromversorgung Sender	12-18 V DC über mitgeliefertes Netzteil (5,3 mm, Innenkontakt +)
Stromversorgung Empfänger	2 AA-Batterien 1,5 V (LR6)
Abmessungen Sender	212 x 43 x 123 mm
Gewicht Sender	0,66 kg (mit Antenne)
Abmessungen Empfänger	64 x 103 x 24 mm (ohne Antenne)
Gewicht Empfänger	0,085 kg
Eingangsanschlüsse (Sender)	2 x Combo XLR (symmetrisch) / TRS 6,35 mm
Kopfhörerausgang (Empfänger)	3,5 mm Stereo-Klinke, min. Impedanz 16 Ohm
Antenne Sender	Abnehmbar BNC, Gewinn 2,15 dBi
Antenne Empfänger	Fest installiert, Gewinn 0,5 dBi
Frequenzgang	50 Hz - 16.000 Hz (±1,5 dB)
Betriebsarten	Stereo oder Mono (wählbar)
Anzeige	Hintergrundbeleuchtetes LC-Display (Kanal, Pegel, Batteriestatus)
Mitgeliefertes Zubehör	Netzteil, BNC-Antenne, 19"-Rackmontagesatz, 2 AA-Batterien, Bedienungsanleitung
Betriebstemperatur	0 °C bis 35 °C
Wartung	Mit einem trockenen Tuch reinigen; keine flüssigen Produkte verwenden
Herstellergarantie	Siehe Bedingungen auf der Website von Adam Hall

Häufig gestellte Fragen - LDSU3047IEM LD Systems

Wie kopple ich Sender und Empfänger?

Stellen Sie dieselbe Kanalnummer an Sender und Empfänger mit den Tasten + und - ein. Halten Sie die Taste am Empfänger 2 Sekunden lang gedrückt, um den Kanal zu ändern. Vergewissern Sie sich, dass die gelbe RF-LED leuchtet.

Wie ändere ich den Funkkanal?

Drücken Sie am Sender die Tasten CHANNEL + oder -. Halten Sie am Empfänger die Taste + oder - 2 Sekunden lang gedrückt, bis die Nummer blinkt, und wählen Sie dann den gewünschten Kanal.

Was tun, wenn der Ton verzerrt oder gestört ist?

Überprüfen Sie, ob die rote PEAK-LED dauerhaft leuchtet. Reduzieren Sie den Eingangspegel am Sender. Entfernen Sie Störquellen (digitale Geräte, andere kabellose Systeme). Ersetzen Sie die Batterien des Empfängers, wenn das Display rot blinkt.

Wie wechsle ich die Batterien des Empfängers?

Öffnen Sie das Batteriefach, indem Sie auf die seitlichen Markierungen drücken und die Abdeckung nach vorne klappen. Legen Sie 2 AA-Batterien (LR6, alkalisch) unter Beachtung der angegebenen Polarität ein. Schließen Sie die Abdeckung, bis sie einrastet.

Wie wähle ich den Stereo- oder Mono-Modus?

Verwenden Sie am Sender den Schalter STEREO / MONO. Im Stereo-Modus wird das Signal in Stereo übertragen; im Mono-Modus werden die linken und rechten Eingänge summiert. Die grüne ST-LED am Empfänger zeigt den Stereo-Modus an.

Was ist die maximale Reichweite des Systems?

Die zuverlässige Reichweite beträgt 100 m bei Sichtverbindung. Hindernisse (Wände, Metall) können die Reichweite verringern. Stellen Sie sicher, dass die Antennen frei sind und der Empfänger Sichtkontakt zum Sender hat.

Kann ich mehrere IEM-Systeme gleichzeitig verwenden?

Ja, es können bis zu 6 Systeme gleichzeitig verwendet werden, sofern unterschiedliche Kanäle zur Vermeidung von Interferenzen gewählt werden.

Wie pflege und reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Außenseite. Verwenden Sie niemals Flüssigkeiten, Lösungsmittel oder Scheuermittel. Vermeiden Sie Spritzwasser. Lagern Sie das Gerät an einem trockenen Ort fern von Wärmequellen.

Was bedeutet das rote Blinken des Displays?

Das rote Blinken des Displays zeigt an, dass die Batterien des Empfängers schwach sind (Spannung unter 0,96 V). Ersetzen Sie die Batterien schnell durch neue, um einen Ausfall zu vermeiden.

Wo finde ich Hilfe oder lasse ich das Gerät reparieren?

Kontaktieren Sie den Kundendienst von Adam Hall: Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach, Deutschland, oder per E-Mail an [e-mail]. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG LDSU3047IEM LD Systems

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 13

FEHLERSUCHE

TECHNISCHE DATEN 16

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 20

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET

D'AFFICHAGE

DIAGNOSTIC DES PANNES 24

CARACTÉRISTIQUES TECHNIQUES 25

DÉCLARATIONS DU FABRICANT 27

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Unbegrenzte Bewegungsfreiheit auf der Bühne und dabei immer den perfekten Monitor-Sound direkt im Ohr - dafür haben wir die drahtlosen U300 In-Ear Monitoring-Systeme in Deutschland entwickelt. Mit ihrem klaren, modernen Design und der unkomplizierten Bedienung sind sie nicht nur für Einsteiger eine ideale Wahl. Die zuverlässige Reichweite bis 100 m und der tiefreichende Frequenzgang von 50 Hz – 16 kHz sorgen für eine professionelle Performance. Dabei können jeweils bis zu sechs Systeme gleichzeitig eingesetzt werden. U300 In-Ear-Sets sind zum Betrieb in 5 Frequenzbändern erhältlich:

LDU3047IEM - In-Ear Monitoring-System 470 - 490 MHz

LDU3051IEM - In-Ear Monitoring-System 514 - 542 MHz

LDU305IEM - In-Ear Monitoring-System 584 - 608 MHz

LDU306IEM - In-Ear Monitoring-System 655 - 679 MHz

LDU308IEM - In-Ear Monitoring-System 823 - 832 MHz + 863 - 865 MHz

• Zuverlässige Funkübertragung bis 100 m Reichweite
  • Tiefreichender Frequenzgang
  • 12 wählbare Kanäle
• Stereo- oder Mono-Modus zur Auswahl
  • Bis 6 Systeme simultan einsetzbar
  • 10 h Bodypack-Laufzeit mit zwei AA-Batterien
• Unbegrenzte Anzahl von Bodypacks auf die gleiche Sendefrequenz einstellbar
• Kanal und RF-Empfangsanzeige am Bodypack
• Sender im stabilen Metallgehäuse mit Stereo-Pegelanzeige
  • Abnehmbare Antenne mit BNC-Anschluss
• 19"- Rack-Montagekit im Lieferumfang enthalten.

Lieferumfang LDU30xIEM

Sender, Taschenempfänger, BNC-Antenne, Netzteil, 2x AA Batterien, 19" Rackeinbau-Kit, Bedienungsanleitung

Lieferumfang LDU30xIEMHP

Sender, Taschenempfänger, Stereo-Ohrhörer, BNC-Antenne, Netzteil, 2x AA Batterien, 19" Rackeinbau-Kit, Bedienungsanleitung

Hinweis

Der Einsatz des Funkmikrofon-Systems kann je nach Verwendungsland eine Lizenz erfordern. Für ausführliche Informationen wenden Sie sich bitte an die zuständige Behörde Ihres Landes.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

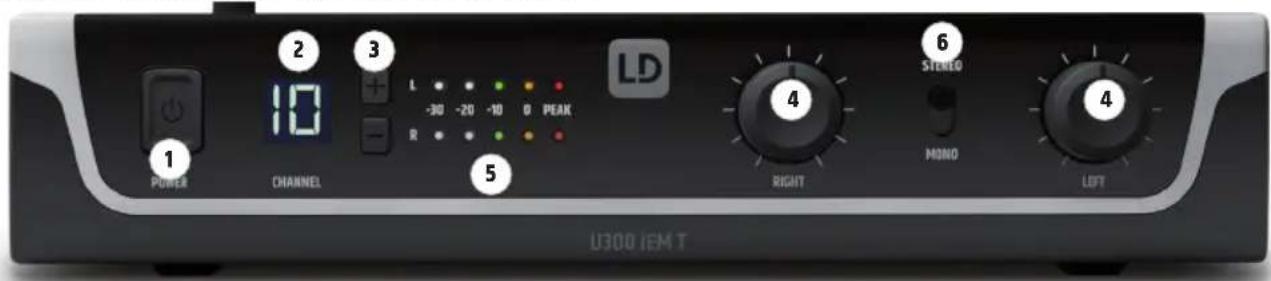

1 POWER CHANNEL 2 10 3 L -30 -20 -10 0 PEAK R 5 LD 6 STUDIO 4 RIGHT MONO 4 LEFT U300 iEM T

1 POWER

Ein- bzw. Ausschalter. Drücken und halten Sie den Taster für die Dauer von circa 1 Sekunde, um das Gerät ein- bzw. auszuschalten.

② CHANNEL DISPLAY

Beleuchtetes LC-Display für die Anzeige des Funkkanals.

③ CHANNEL + / -

Taster zum Einstellen des Funkkanals 1 bis 12. Um eine Funkverbindung zwischen Sender und Empfänger herzustellen, muss die Funkfrequenz beider Geräte übereinstimmen.

4 LEFT / RIGHT

Drehregler zum Einstellen des Eingangssignalpegels der Audio-Kanäle links und rechts. In der Stereo-Betriebsart sollten die Signale des linken und rechten Kanals den gleichen Pegel haben, um ein homogenes Stereo-Signal im Taschenempfänger zu erhalten. Nutzen Sie die Regler in der Mono-Betriebsart für einen individuellen Mix aus linkem und rechtem Kanal, das heißt, die Lautstärkeeinstellung der beiden Kanäle erfolgt nach Bedarf (Beispiel: linker Kanal = Mischpult Mono-Summe, rechter Kanal = Solo-Gesang).

⑤ PEGELANZEIGE L / R

5-Segment LED-Kette zur Anzeige des Audio-Eingangssignalpegels. Für einen optimalen Rauschabstand pegeln Sie die Signale links und rechts möglich hoch aus, sorgen aber dafür, dass die rote PEAK-LED nicht oder nur kurzzeitig aufleuchtet, um Signalverzerrungen zu vermeiden.

8 7 PUSH 9 PUSH 9 CE 10

6 STEREO / MONO

Schalter zum Einstellen der Betriebssart.

STEREO: Ein anliegendes Stereo-Signal wird in Stereo an den Taschenempfänger übertragen.

MONO: Anliegende Audio-Signale werden intern Mono summiert und Mono an den Taschenempfänger übertragen.

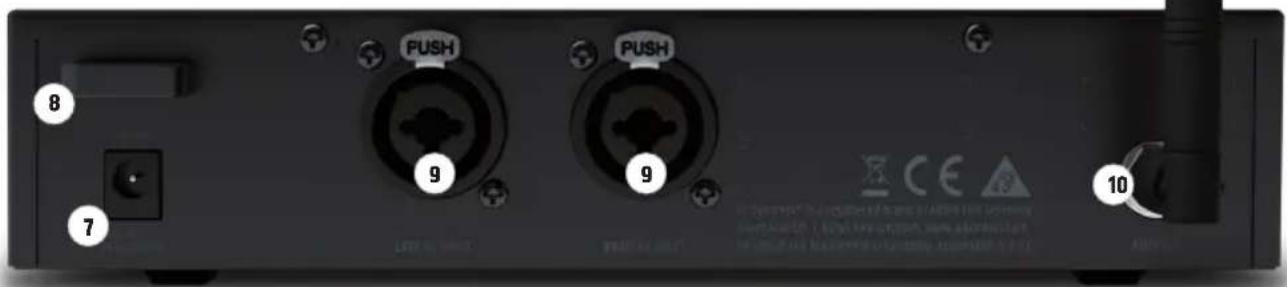

7 DC-BUCHSE

Kleinspannungsbuchse für die Spannungsversorgung des Geräts. Verwenden Sie bitte ausschließlich den mitgelieferten Netzadapter.

8 KABEL-ZUGENTLASTUNG

Nutzen Sie die Zugentlastung für das flexible Kabel des Netzadapters, um die Kleinspannungsbuchse des Senders und den Kleinspannungsstecker des Netzadapters vor unbeabsichtigter Beschädigung zu schützen und ein ungewolltes Herausziehen des Steckers zu vermeiden.

9 AF INPUT LEFT / RIGHT

XLR / 6,3mm Klinken Combobuchsen für den linken und rechten Eingangskanal (XLR = symmetrisch, Klinke = unsymmetrisch).

10 ANTENNA

BNC-Anschluss für die mitgelieferte Senderantenne.

11 SENDERANTENNE

Senderantenne mit BNC-Anschluss.

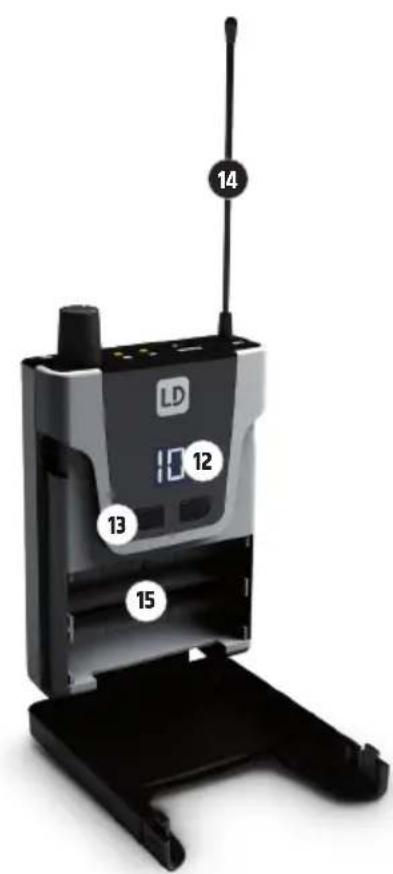

12 13 14 LD 15

12 DISPLAY

Beleuchtetes LC-Display mit Doppelfunktion. Beim Einschalten leuchtet das Display für wenige Sekunden und es zeigt die aktuell eingestellte Kanalnummer an. Ist der Ladestatus der Batterien schwach, fängt das Display an rot zu blinken.

⑬ CHANNEL + / -

Taster zum Auswählen der Funkkanäle 1 bis 12. Drücken und halten Sie einen der beiden Taster für circa 2 Sekunden, um die Einstellung zu verändern, die aktuell eingestellte Kanalnummer beginnt nun zu blinken und Sie können den gewünschten Funkkanal mit Hilfe der Taster + und - auswählen. Nach circa 5 Sekunden stoppt das Blinken, die Beleuchtung des Displays erlischt und der ausgewählte Funkkanal wird aktiviert. Um eine Funkverbindung zwischen Sender und Empfänger herzustellen, muss die Kanalnummer respektive die Funkfrequenz beider Geräte übereinstimmen.

14 ANTENNE

Antenne des Taschenempfängers. Für einen optimalen Empfang nicht verdecken oder knicken.

15 BATTERIEFACH

Zum Austauschen der Batterien öffnen Sie das Batteriefach des

Taschenempfängers, indem Sie gleichzeitig auf beide Markierungen an den Seiten des Batteriefachdeckels drücken und den Deckel nach vorn aufklappen. Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (2x Typ AA / LR6, Alkaline) gemäß der Abbildungen im Batteriefach ein. Klappen Sie den Batteriefachdeckel nun wieder auf das Gehäuse, bis der Deckel einrastet. Nutzen Sie den Empfänger für längere Zeit nicht, entnehmen Sie bitte die Batterien, um Beschädigungen am Empfänger durch auslaufende Batterien zu vermeiden.

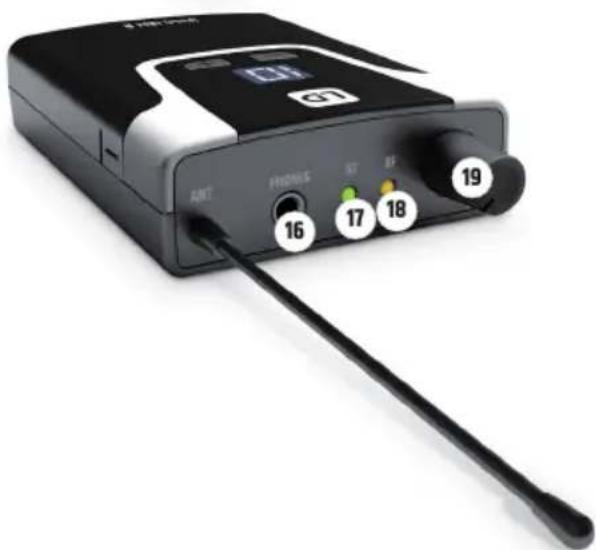

3,5mm Stereo-Klinkenbuchse zum Anschließen eines Ohr- bzw. Kopfhörers.

ST

Die grüne Status-LED ST leuchtet, wenn die Stereo-Betriebsart im Sender aktiviert ist, die LED erlischt, sobald die Mono-Betriebsart aktiviert wird.

RF

Die gelbe Anzeige-LED RF leuchtet bei anliegendem Funksignal. Leuchtet die LED im Betrieb nicht, überprüfen Sie, ob der Funkkanal des Empfängers mit dem Funkkanal des Senders übereinstimmt bzw. reduzieren Sie die Distanz zwischen Empfänger und Sender.

ON / OFF - VOL

Drehen Sie den Lautstärkeregler im Uhrzeigersinn über den Rastpunkt, um den Empfänger einzuschalten und weiter nach rechts, um die Lautstärke zu erhöhen. Drehen Sie den Regler gegen den Uhrzeigersinn, um die Lautstärke zu verringern und über den Rastpunkt, um den Empfänger auszuschalten. Halten Sie die Lautstärke stets auf einem angenehmen Level, um Gehörschäden zu vermeiden.

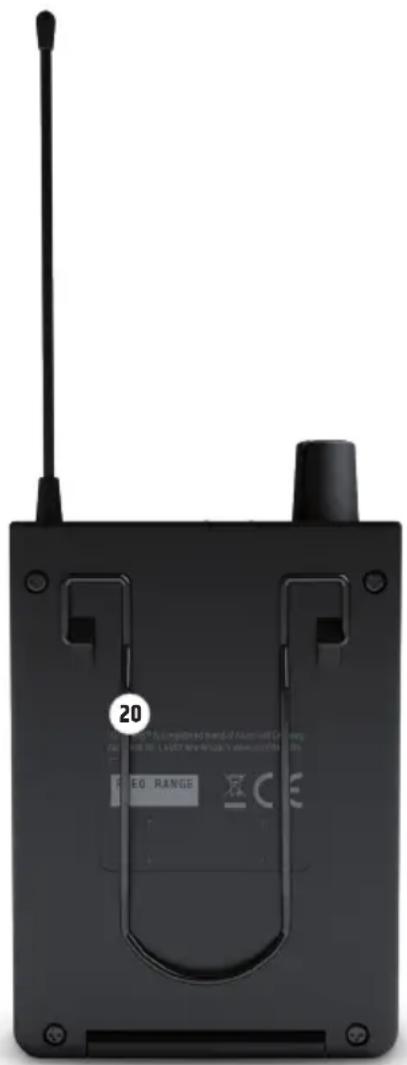

GÜRTELCLIP

Auf der Rückseite des Taschenempfängers befindet sich ein Gürtelclip, mit dessen Hilfe der Empfänger an einem Hosenbund, Gürtel oder Ähnlichem befestigt werden kann.

20 EQ RANGE

FEHLERSUCHE

PROBLEM ANZEIGE LÖSUNG
Kein Audiosignal oder zu niedriger Pegel	Empfänger: RF-LED leuchtet nicht. Überprüfen Sie, ob der Sender eingeschaltet und angeschlossen ist.
	Empfänger: RF-LED leuchtet nicht. Ladestatus der Batterien ist ok.Sender: Gerät ist eingeschaltet.	Überprüfen, ob Funkfrequenz von Sender und Empfänger übereinstimmt.Verringern Sie den Abstand zwischen Sender und Empfänger.Stellen Sie sicher, dass zwischen Sender und Empfänger eine direkte Sichtverbindung besteht.Stellen Sie sicher, dass die Antenne des Empfängers intakt ist und nicht abgedeckt wird.
	Empfänger: RF-LED leuchtet. Erhöhen Sie den Signal-Pegel am Sender bzw. erhöhenSie die Lautstärke im Taschenempfänger.Überprüfen Sie, ob der Kopfhörer richtig angeschlossen ist.
Verzerrungen und Störgeräusche	Empfänger: RF-LED leuchtet. Entfernen Sie mögliche Quellen für Interferenzen (Digitalgeräte, andere Funksysteme).
Verzerrter Klang Sender: PEAK-LED leuchtet.Empfänger: LC-Display blinkt rot.		Verringern Sie den Signal-Pegel im SenderErsetzen Sie die Batterien im Taschenempfänger

TECHNISCHE DATEN

Modellbezeichnung: LDU3047IEMT LDU3051IEMT LDU305IEMT LDU306IEMT LDU308IEMT

Produkttyp: In-Ear-Monitoring In-Ear-Monitoring In-Ear-Monitoring In-Ear-Monitoring In-Ear-Monitoring
Typ: Sender Sender Sender Sender Sender
Funkfrequenzbereich: 470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz &					863 - 865 MHz
HF-Kanäle: 12 12 12 12 12
Übertragungsverfahren:	FM, Mono/Stereo	FM, Mono/Stereo	FM, Mono/Stereo	FM, Mono/Stereo	FM, Mono/Stereo
Sendeleistung, nominal:	10 mW	10 mW	10 mW	10 mW	10 mW
Antennengewinn:	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi
Antennenanschluss:	BNC	BNC	BNC	BNC	BNC
Audio-Frequenzgang +/-1,5 dB:	50 Hz - 16.000 Hz	50 Hz - 16.000 Hz	50 Hz - 16.000 Hz	50 Hz - 16.000 Hz	50 Hz - 16.000 Hz
Klirrfaktor (THD+N) @ 1 kHz:	<0,5% <0,5%	<0,5% <0,5%	<0,5%
Geräuschspannungs-abstand @ 1 kHz,A-bewertet:	90 dB	90 dB	90 dB	90 dB	90 dB
Dynamikumfang @ 1 kHz, unbewertet:	88 dB	88 dB	88 dB	88 dB	88 dB
Eingangsempfindlichkeit:	-4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb)	-4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb)	-4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb)	-4,5 dBu (alle Gain-Regler in Vollaussteuerung, Stereobetrieb)	-4,5 dBu (alle Gain-Regler in Vollaussteuering, Stereobetrieb)
Max. Eingangspegel:	+15 dBu (alle Gain-Regler in 9-Uhr-Position, Stereobetrieb)	+15 dBu (alle Gain-Regler in 9-Uhr-Position, Stereobetrieb)	+15 dBu (alle Gain-Regler in 9-Uhr-Position, Stereobetrieb)	+15 dBu (alle Gain-Regler in 9-Uhr-Position, Stereobetrieb)	+15 dBu (alle Gain-Regler in 9-Uhr-Position, Steroebetrieb)
Gleichtaktunterdrückung, CMRR IEC:	45 dB	45 dB	45 dB	45 dB	45 dB
Line-Eingänge:	2	2	2	2	2
Anschlüsse Line-Eingänge:	XLR (symmetrisch) / 6,3-mm-Stereo-klinke (TRS), Combo	XLR (symmetrisch) / 6,3-mm-Stereo-klinke (TRS), Combo	XLR (symmetrisch) / 6,3-mm-Stereo-klinke (TRS), Combo	XLR (symmetrisch) / 6,3-mm-Stereo-klinke (TRS), Combo	XLR (symmetrisch) / 6,3-mm-Stereo-klinke (TRS),Combo
Eingangsimpedanz:	8,5 kOhm	8,5 kOhm	8,5 kOhm	8,5 kOhm	8,5 kOhm
Bedienelemente:	Eingangspegelreg-ler L + R, Mono/Stereo-Umschaltung, An-/Aus-Schalter (Power On/Off)	Eingangspegelreg-ler L + R, Mono/Stereo-Umschaltung, An-/Aus-Schalter (Power On/Off)	Eingangspegelreg-ler L + R, Mono/Stereo-Umschaltung, An-/Aus-Schalter (Power On/Off)	Eingangspegelreg-ler L + R, Mono/Stereo-Umschaltung, An-/Aus-Schalter (Power On/Off)
Anzeigeelemente:	2-stelliges, hintergrundbeleuchtetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente)	2-stelliges, hintergrundbeleuchtetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente)	2-stelliges, hintergrundbeleuchtetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente)	2-stelliges, hintergrundbeleuchtetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente)	2-stelliges, hintergrundbeleuchtetes LC-Display (Kanalnummer), LED-VU-Meter (2 x 5 Segmente)

Leistungsaufnahme, nominal: 1,7 W 1,7 W 1,7 W 1,7 W 1,7 W

Betriebsspannung: 12 - 18 V DC 12 - 18 V DC 12 - 18 V DC 12 - 18 V DC 12 - 18 V DC

DC-Buchse: 5,3-mm-Hohlste-ckerbuchse, positiver Innen-kontakt		5,3-mm-Hohlste-ckerbuchse, positiver Innen-kontakt	5,3-mm-Hohlste-ckerbuchse, positiver Innen-kontakt	5,3-mm-Hohlste-ckerbuchse, positiver Innen-kontakt	5,3-mm-Hohlste-ckerbuchse, positiver Innen-kontakt
Umgebungstemperatur (Betrieb):	0°C ... 35°C 0°C ... 35°C 0°C ... 35°C 0°C ... 35°C 0°C ... 35°C
Relative Luftfeuchtigkeit:	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)
Abmessungen (B x H x T):	212 x 43 x 123 mm 212 x 43 x 123 mm 212 x 43 x 123 mm 212 x 43 x 123 mm
Gewicht: 0,66 kg (mit Antenne)		0,66 kg (mit Antenne)	0,66 kg (mit Antenne)	0,66 kg (mit Antenne)	0,66 kg (mit Antenne)
Zubehör (im Lieferumfang):	Netzadapter, BNC-Antenne, 19"-Rack-Monta-gekit	Netzadapter, BNC-Antenne, 19"-Rack-Monta-gekit	Netzadapter, BNC-Antenne, 19"-Rack-Monta-gekit	Netzadapter, BNC-Antenne, 19"-Rack-Monta-gekit	Netzadapter, BNC-Antenne, 19"-Rack-Monta-gekit

Modellbezeichnung: LDU3047IEMR LDU3051IEMR LDU305IEMR LDU306IEMR LDU308IEMR

Typ: Taschenempfänger,	Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity	Taschenempfänger, Non-Diversity
Funkfrequenzbereich:	470 - 490 MHz	514 - 542 MHz	584 - 608 MHz	655 - 679 MHz	823 - 832 MHz & 863 - 865 MHz
HF-Kanäle:	12	12	12	12	12
Kopfhörerausgang:	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse	3,5-mm-Stereoklin-kenbuchse
Min. Impedanz, Kopf-hörer:	16 Ohm	16 Ohm	16 Ohm	16 Ohm	16 Ohm
Max. Ausgangspegel, Kopfhörer:	73 mW @ 33 Ohm / 100 mW@ 16 Ohm	73 mW @ 33 Ohm / 100 mW@ 16 Ohm	73 mW @ 33 Ohm / 100 mW@ 16 Ohm	73 mW @ 33 Ohm / 100 mW@ 16 Ohm	73 mW @ 33 Ohm / 100 mW@ 16 Ohm
Audio-Frequenzgang: 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz
Übersprechen L/R, 100 Hz / 1 kHz / 10 kHz:	45 / 60 / 45 dB	45 / 60 / 45 dB	45 / 60 / 45 dB	45 / 60 / 45 dB	45 / 60 / 45 dB
Eigenrauschen:	42 uVrms	42 uVrms	42 uVrms	42 uVrms	42 uVrms
Antennengewinn:	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi
Antennenanschluss:	Feste Antenne	Feste Antenne	Feste Antenne	Feste Antenne	Feste Antenne
Bedienelemente:	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -	An/aus/Lautstärke, Kanal +, Kanal -
Anzeigeelemente: 2-stelliges, hinter-grundbeleuchtetes LC-Display (Kanal-nummer), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtetes LC-Display (Kanal-nummer), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtetes LC-Display (Kanal-nummer), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtetes LC-Display (KAnal-nummer), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtetes LC-Display (Kanal-nummer), ST-LED (Stereobetrieb), RF-LED (HF-Anzeige)	2-stelliges, hinter-grundbeleuchtetes LC-Display (Kanal-nummer), ST-LED (Stereobetrieb), RF-LED (SF-Anzeige)
Leistungsaufnahme, nominal:	0,5 W 0,5 W 0,5 W 0,5 W 0,5 W
Betriebsspannung: 2 x 1,5 V DC, AA-Batterien	2 x 1,5 V DC, AA-Batterien	2 x 1,5 V DC, AA-Batterien	2 x 1,5 V DC, AA-Batterien	2 x 1,5 V DC, AA-Batterien	2 x 1,5 V DC, AA-Batterien
Umgebungstemperatur (Betrieb):	0°C ... 35°C 0°C ... 35°C 0°C ... 35°C 0°C ... 35°C 0°C ... 35°C
Relative Luftfeuchtigkeit: <80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)	<80% (nicht kondensierend)
Abmessungen (B x H x T, ohne Antenne):	64 x 103 x 24 mm 64 x 103 x 24 mm 64 x 103 x 24 mm 64 x 103 x 24 mm
Gewicht:	0,085 kg	0,085 kg	0,085 kg	0,085 kg	0,085 kg
Weitere Features:	Batterie-Statusanzeige: LCD-Hinter-grundbeleuchtung blinkt rot, wenn Batteriespannung unter 0,96 V DC	Batterie-Statusanzeige: LCD-Hinter-grundbeleuchtung blinkt rot, wenn Batteriespannung unter 0,96 V DC	Batterie-Statusanzeige: LCD-Hinter-grundbeleuchtung blinkt rot, wenn Batteriespannung unter 0,96 V DC	Batterie-Statusanzeige: LCD-Hinter-grundbeleuchtung blinkt rot, wenn Batteriespanning unter 0,96 V DC	Batterie-Statusanzeige: LCD-Hinter-grundbeleuchtung blinkt rot, wenn Batteriespannung unter 0,96 V DC

LDU30xIEMHP inklusive Stereo-Ohrhörer LDIEHP1

Modellbezeichnung: LDIEHP1

Produkttyp: Stereo-In-Ear-Kopfhörer

Frequenzgang: 30 Hz - 20.000 Hz

Impedanz: 16 Ohm

Audio-Anschluss: 3,5-mm-Stereoklinke

Kabel: 1,5 m

Gewicht: 0,12 kg

Zubehör (im Lieferumfang): 3 Paar Ohrpassstücke (S, M,

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: www.adamhall.com/compliance/

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
