| Produkttyp | Drahtloses In-Ear-Monitoring-System (Sender + Taschenempfänger) |
| Marke | LD Systems |
| Modell | U504.7 (Band 470-490 MHz) |
| Sendefrequenzbereich | 470 - 490 MHz |
| HF-Kanäle | 12 Kanäle pro Gruppe |
| HF-Gruppen | 1 |
| Wählbare Sendeleistung | 2 mW, 10 mW, 30 mW |
| Übertragungsmethode | FM, Mono/Stereo |
| Audiofrequenzgang (Sender) | 35 Hz - 16 kHz |
| Audiofrequenzgang (Empfänger) | 40 Hz - 16 kHz |
| Signal-Rausch-Abstand (Sender) | 93 dB |
| Verzerrung (THD+N) | < 0,3 % |
| Line-Eingänge (Sender) | 2 x Combo XLR/TRS 6,3 mm |
| Kopfhörerausgang (Empfänger) | Stereo-Klinke 3,5 mm |
| Akku-Laufzeit des Empfängers | Ca. 10 Stunden mit AA-Batterien |

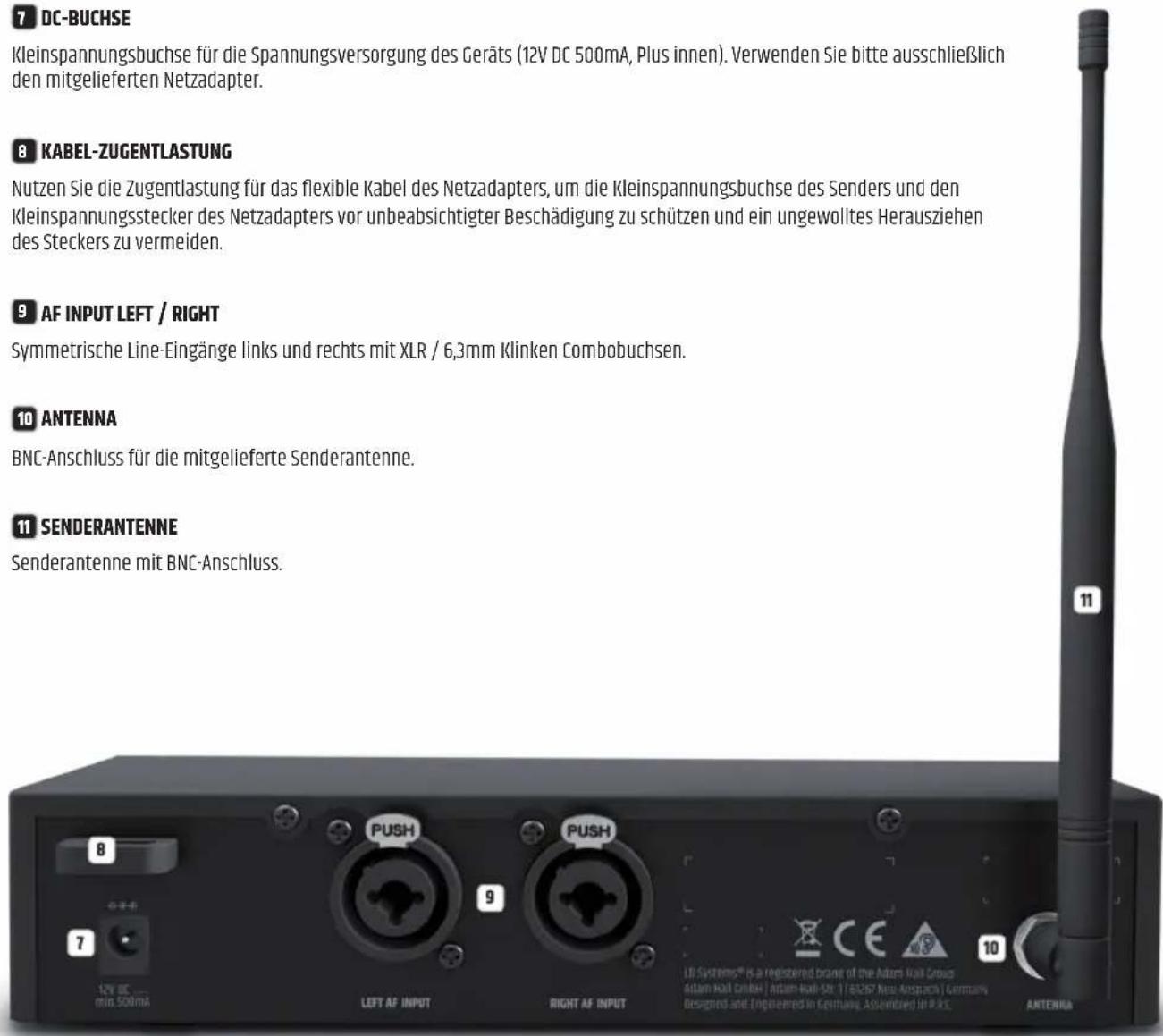

| Stromversorgung Sender | 12-18 V DC über Netzteil |
| Stromversorgung Empfänger | 2 AA-Batterien 1,5 V |
| Abmessungen Sender (L x H x T) | 212 x 43 x 123 mm |
| Gewicht Sender | 0,66 kg (mit Antenne) |
| Abmessungen Empfänger (L x H x T) | 64 x 100 x 24 mm (ohne Antenne) |
| Gewicht Empfänger | 0,095 kg |
| Mitgeliefertes Zubehör | Netzteil, BNC-Antenne, 19"-Rackmontageset, 2 AA-Batterien, Bedienungsanleitung |
| Hauptfunktionen | Infrarot-Synchronisation, OLED-Display, 3-Band-Equalizer mit parametrischen Mitten, schaltbarer Limiter, 3-stufiges Squelch, Bedienfeldverriegelung, 10 Benutzer-Presets, Mono/Stereo/Focus-Modus |
| Pflege und Reinigung | Mit einem trockenen Tuch reinigen. Das Gerät nicht öffnen. Nur empfohlenes Zubehör verwenden. |
| Sicherheit | Nicht Wasser oder Flammen aussetzen. Bei Gewitter vom Netz trennen. Längere Exposition über >90 dB SPL vermeiden. Nur bis zu einer Höhe von max. 2000 m verwenden. |
| Reparierbarkeit | Enthält keine vom Benutzer reparierbaren Teile. Reparaturen nur durch qualifiziertes Personal. |
Häufig gestellte Fragen - U504.7 LD Systems
Wie synchronisiere ich Sender und Empfänger?

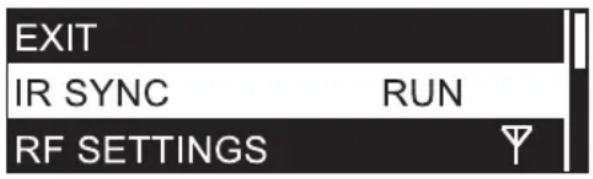

Richten Sie die Infrarotschnittstelle des Empfängers auf die des Senders (Abstand ~10 cm). Gehen Sie am Sender ins Menü IR SYNC und drücken Sie zum Starten der Synchronisation. Der Empfänger zeigt bei Erfolg 'IR SYNC √' an.
Wie lange hält die Batterie des Empfängers?
Die Laufzeit beträgt ca. 10 Stunden mit zwei AA-Alkalibatterien. Die Anzeige für schwache Batterie erscheint und ein 500-Hz-Ton ist zu hören, wenn die Batterien fast leer sind.
Wie stelle ich den Equalizer am Sender ein?

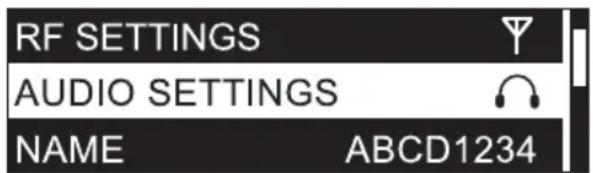

Gehen Sie ins Menü AUDIO SETTINGS und dann zu EQ SETTINGS. Sie können Bässe (BASS), Mitten (MIDDLE) mit parametrischer Frequenz und Q, und Höhen (TREBLE) von -15 dB bis +15 dB einstellen.
Was tun, wenn kein Ton kommt?
Überprüfen Sie, ob Sender und Empfänger eingeschaltet und auf derselben Frequenz sind. Stellen Sie sicher, dass die RF-LED des Empfängers leuchtet. Überprüfen Sie Lautstärke, Eingangsverstärkung und ob die Antenne korrekt angeschlossen ist.
Wie kann ich die Reichweite erhöhen?
Erhöhen Sie die Sendeleistung (RF POWER) am Sender (bis zu 30 mW). Reduzieren Sie bei Bedarf den Squelch-Pegel am Empfänger. Sorgen Sie für eine direkte Sichtverbindung zwischen den Antennen.
Kann ich mehrere Systeme gleichzeitig verwenden?
Ja, bis zu 12 Systeme können gleichzeitig verwendet werden, sofern unterschiedliche Kanäle und Gruppen gewählt werden, um Interferenzen zu vermeiden.
Wie ändere ich die Frequenz manuell?
Gehen Sie am Sender zu RF SETTINGS und dann zu FREQ MAN. Stellen Sie zuerst in 1-MHz-Schritten, dann in 25-kHz-Schritten ein. Am Empfänger verwenden Sie das Menü FREQ. MAN. für eine ähnliche Einstellung.
Was bedeutet die Anzeige 'LOW BATTERY'?
Sie zeigt an, dass die Batterien des Empfängers fast leer sind. Ersetzen Sie sie sofort. Ein 500-Hz-Ton wird auch über die Kopfhörerbuchse ausgegeben, um Sie zu warnen.
Wie aktiviere ich den Mono/Stereo-Modus?
Am Sender wählen Sie in AUDIO SETTINGS > MODE MONO (Summierung der Kanäle) oder STEREO. Am Empfänger können Sie auch den FOCUS-Modus (im STEREO-Modus) aktivieren, um den Fader einzustellen.
Wie reinige ich das Gerät?
Verwenden Sie ein trockenes Tuch zur Reinigung der Außenseite. Verwenden Sie niemals Flüssigkeiten oder scheuernde Mittel. Versuchen Sie nicht, das Gerät zu öffnen.
