U504.7 - Tapón de oído LD Systems - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de monitoreo in-ear inalámbrico (transmisor + receptor de bolsillo)
Marca	LD Systems
Modelo	U504.7 (banda 470-490 MHz)
Rango de frecuencias de transmisión	470 - 490 MHz
Canales RF	12 canales por grupo
Grupos RF	1
Potencia de transmisión seleccionable	2 mW, 10 mW, 30 mW
Método de transmisión	FM, mono/estéreo
Respuesta en frecuencia de audio (transmisor)	35 Hz - 16 kHz
Respuesta en frecuencia de audio (receptor)	40 Hz - 16 kHz
Relación señal/ruido (transmisor)	93 dB
Distorsión (THD+N)	< 0.3 %
Entradas de línea (transmisor)	2 x Combo XLR/TRS 6.3 mm
Salida de auriculares (receptor)	Jack estéreo 3.5 mm
Autonomía del receptor	Aproximadamente 10 horas con pilas AA
Alimentación del transmisor	12-18 V CC mediante adaptador de corriente
Alimentación del receptor	2 pilas AA 1.5 V
Dimensiones del transmisor (L x A x P)	212 x 43 x 123 mm
Peso del transmisor	0.66 kg (con antena)
Dimensiones del receptor (L x A x P)	64 x 100 x 24 mm (sin antena)
Peso del receptor	0.095 kg
Accesorios incluidos	Adaptador de corriente, antena BNC, kit de montaje en rack 19", 2 pilas AA, manual de instrucciones
Funcionalidades principales	Sincronización infrarroja, pantalla OLED, ecualizador de 3 bandas con medios paramétricos, limitador conmutable, squelch de 3 niveles, bloqueo de panel, 10 presets de usuario, modo mono/estéreo/Focus
Mantenimiento y limpieza	Limpiar con un paño seco. No abrir el aparato. Usar únicamente los accesorios recomendados.
Seguridad	No exponer al agua ni a las llamas. Desconectar en caso de tormenta. Evitar la exposición prolongada a >90 dB SPL. Usar a una altitud máx. 2000 m.
Reparabilidad	No contiene ninguna pieza reparable por el usuario. Confiar la reparación a personal calificado.

Preguntas frecuentes - U504.7 LD Systems

¿Cómo sincronizar el transmisor y el receptor?

Dirija la interfaz infrarroja del receptor hacia la del transmisor (distancia ~10 cm). En el transmisor, vaya al menú IR SYNC y presione para iniciar la sincronización. El receptor muestra 'IR SYNC √' en caso de éxito.

¿Cuál es la autonomía de las pilas del receptor?

La autonomía es de aproximadamente 10 horas con dos pilas AA alcalinas. El indicador de batería baja se muestra y una señal sonora de 500 Hz se escucha cuando las pilas están casi agotadas.

¿Cómo ajustar el ecualizador en el transmisor?

Acceda al menú AUDIO SETTINGS y luego a EQ SETTINGS. Puede ajustar los graves (BASS), medios (MIDDLE) con frecuencia y Q paramétricos, y agudos (TREBLE) de -15 dB a +15 dB.

¿Qué hacer si no tengo sonido?

Verifique que el transmisor y el receptor estén encendidos y en la misma frecuencia. Asegúrese de que el LED RF del receptor esté encendido. Verifique el volumen, la ganancia de entrada y que la antena esté correctamente conectada.

¿Cómo aumentar el alcance?

Aumente la potencia de transmisión (RF POWER) en el transmisor (hasta 30 mW). Reduzca el nivel de squelch en el receptor si es necesario. Asegure una línea de visión directa entre las antenas.

¿Puedo usar varios sistemas simultáneamente?

Sí, hasta 12 sistemas pueden usarse al mismo tiempo, siempre que se elijan canales y grupos diferentes para evitar interferencias.

¿Cómo cambiar la frecuencia manualmente?

En el transmisor, vaya a RF SETTINGS luego FREQ MAN. Ajuste primero en pasos de 1 MHz, luego en pasos de 25 kHz. En el receptor, use el menú FREQ. MAN. para un ajuste similar.

¿Qué significa el indicador 'LOW BATTERY'?

Indica que las pilas del receptor están casi vacías. Reemplácelas inmediatamente. También se emite una señal sonora de 500 Hz a través del conector de auriculares para alertarlo.

¿Cómo activar el modo mono/estéreo?

En el transmisor, en AUDIO SETTINGS > MODE, elija MONO (suma de canales) o STEREO. En el receptor, también puede activar el modo FOCUS (en modo STEREO) para ajustar el fader.

¿Cómo limpiar el aparato?

Use un paño seco para limpiar el exterior. Nunca use líquidos ni productos abrasivos. No intente abrir el aparato.

MANUAL DE USUARIO U504.7 LD Systems

INSTRUCCIONES DE SEGURIDAD 54

INTRODUCCIÓN 55

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN 56

TRANSMISOR 56

RECEPTOR DE PETACA 57

MANEJO DEL TRANSMISOR 58

MANEJO DEL RECEPTOR DE PETACA 63

BÚSQUEDA DE ERRORES 66

RECOMENDACIONES PARA EVITAR FALLOS 66

DATOS TÉCNICOS 67

DECLARACIONES DEL FABRICANTE 70

POLSKI

ŚRODKI OSTROŻNOŚCI 71

WPROWADZENIE 72

GNIAZDA, ELEMENTY OBSŁUGI I WSKAŻNIKI 73

NADAJNIK 73

KIESZONKOWY ODBIORNIK 74

OBSŁUGA NADAJNIKA 76

OBSŁUGA KIESZONKOWEGO ODBIORNIKA 80

ZNAJDOWANIE BŁEDU 83

ZALECENIA DOTYCZĄCE ZAPOBIEGANIA BŁĘDOM 84

SPECYFIKACJE 84

DEKLARACJE PRODUCENTA 87

ITALIANO

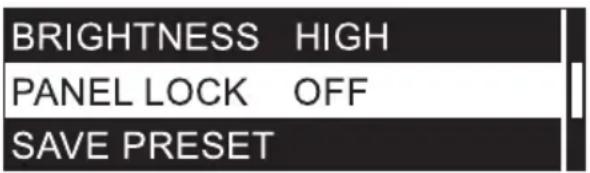

LOCK OPERATING ELEMENTS (PANEL LOCK)

¡GRACIAS POR ELEGIR LD-SYSTEMS!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems. Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

MEDIDAS DE SEGURIDAD

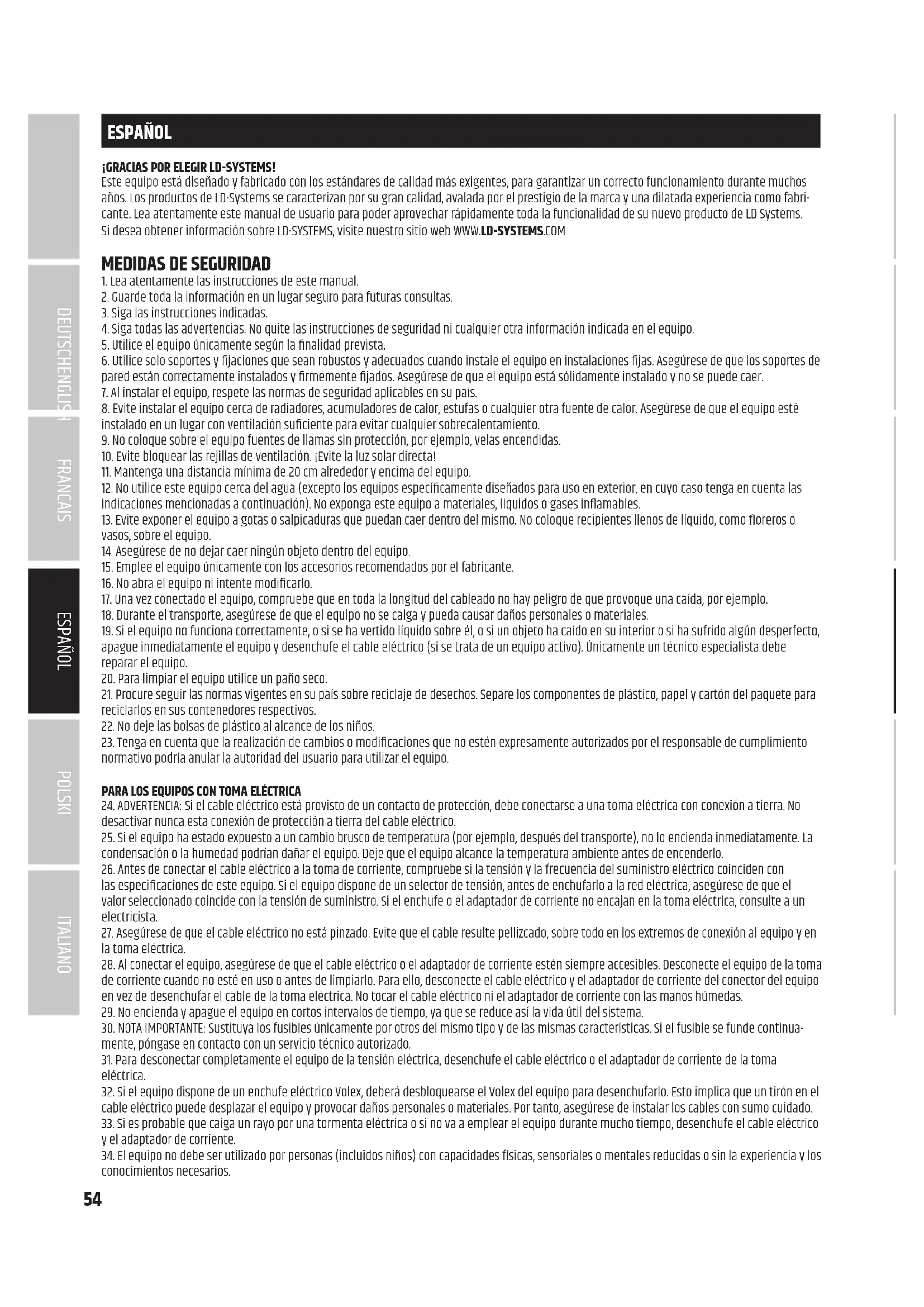

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!
11. Mantenga una distancia mínima de 20 cm alrededor y encima del equipo.
12. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.
13. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.
14. Asegúrese de no dejar caer ningún objeto dentro del equipo.
15. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
16. No abra el equipo ni intente modificarlo.
17. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
18. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
19. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.
20. Para limpiar el equipo utilice un paño seco.
21. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
22. No deje las bolsas de plástico al alcance de los niños.
23. Tenga en cuenta que la realización de cambios o modificaciones que no estén expresamente autorizados por el responsable de cumplimiento normativo podría anular la autoridad del usuario para utilizar el equipo.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.
2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.
3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.
4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.
5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.
6. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.
7. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continua-mente, póngase en contacto con un servicio técnico autorizado.
8. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.
9. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.
10. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

11. El equipo no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.

12. Se debe advertir a los niños que no jueguen con el equipo.

13. Si el cable de alimentación del equipo está dañado, el equipo no debe utilizarse. El cable de alimentación debe ser sustituido por un cable adecuado o un conjunto de piezas especial en un centro de servicio autorizado.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cuali cado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000 metros sobre el nivel del mar.

¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales.

¡ADVERTENCIA: ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo su cientemente elevado como para causar daños auditivos permanentes a los personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

INTRODUCCIÓN

Hemos desarrollado los sistemas inalámbricos de monitorización in-ear U500 en Alemania para permitir una ilimitada libertad de movimiento sobre el escenario y, además, llevar siempre un sonido de monitorización perfecto directamente al oído. Son la opción ideal —no solo para novatos— por su diseño moderno de líneas claras y su fácil manejo. La able transferencia inalámbrica y la excelente respuesta en frecuencia de ba de 40 Hz - 16 kHz aseguran una calidad profesional. Los sets in-ear U500 están disponibles para su funcionamiento en cinco bandas de f

LDU5047IEM – Sistema de monitorización in-ear 470 - 490 MHz

LDU5051IEM – Sistema de monitorización in-ear 514 - 542 MHz

LDU505IEM – Sistema de monitorización in-ear 584 - 608 MHz

LDU506IEM – Sistema de monitorización in-ear 655 - 679 MHz

LDU508IEM – Sistema de monitorización in-ear 823 - 832 MHz + 863 - 865 MHz

• Monitorización in-ear able con un alcance superior a 100 m
  • 96 canales para elegir
• Potencia de transmisión seleccionable entre 2, 10 o 30 mW ERP
• Cómoda sincronización por infrarrojos
• Introducción de nombres de usuario y memoria para 10 presets propios
• Amplia respuesta en frecuencia
• Ecualizador tribanda con medios paramétricos
• Limitador que se puede conectar adicionalmente

• Funcionamiento en modo estéreo o mono

• Monitorización directa a través de la salida de los auriculares en el transmisor

• Petaca con silenciador de tres niveles conmutables
• Petaca con dos pilas AA y 10 horas de autonomía
• Pueden utilizarse hasta 12 sistemas simultáneamente
• Transmisor U500® IEM compatible con petacas U300® IEM

Volumen de suministro del LDU50xIEM

Transmisor, antena BNC, receptor de petaca, antena de receptor, fuente de alimentación, 2 pilas AA, kit para montaje en rack de 19" y manual de instrucciones

Volumen de suministro del LDU50xIEMHP

Transmisor, antena BNC, receptor de petaca, antena de receptor, auriculares in-ear estéreo, fuente de alimentación, 2 pilas AA, kit para montaje en rack de 19" y manual de instrucciones

Nota

Dependiendo del país de uso, puede ser necesario tener una licencia para utilizar el sistema de micrófono inalámbrico. Si desea información detallada, consulte con la autoridad competente en su país.

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

TRANSMISOR

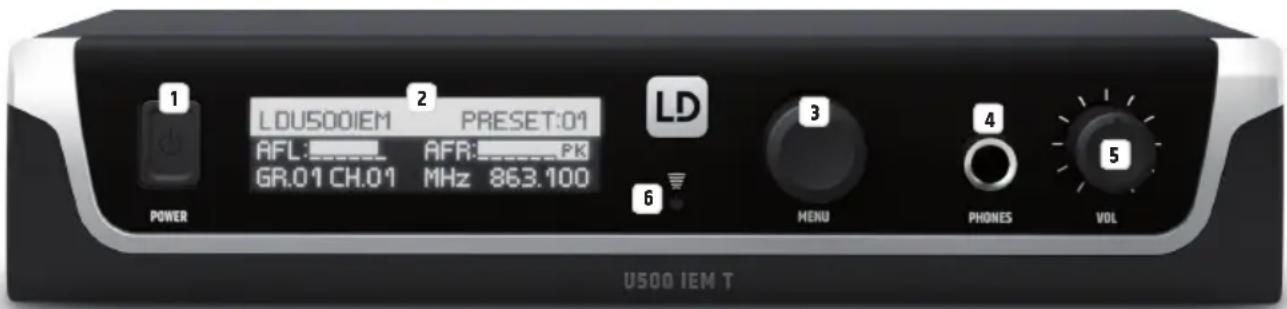

LDUS00IEM PRESET:01 AFL: AFR: PK GR.01 CH.01 MHz 863.100 POWER LDUS00IEM T MENU PHONES VOL

1 POWER

Interruptor de encendido/apagado. Pulse y mantenga pulsado este botón durante 1 segundo aproximadamente para encender o apagar el equipo. Pulse el botón de forma breve (!) para acceder directamente a la pantalla principal desde el menú de edición.

2 PANTALLA OLED

Pantalla gráfica OLED multifuncional que indica la frecuencia de transmisión, el grupo de frecuencia y el canal, el nombre de usuario, el número de preset y el volumen de los canales de entrada izquierdo y derecho en la pantalla principal. En el menú de edición se muestran las opciones de menú, las opciones de submenú y las opciones de edición correspondientes.

3 MENU

Mando giratorio y pulsable para navegar por el menú de edición, adaptar los ajustes del sistema y modificar valores en las opciones de menú correspondientes. Desde la pantalla principal se puede ajustar el volumen general girando directamente el mando giratorio y pulsable.

4 PHONES

Salida de auriculares con toma jack estéreo de 6,3 mm para controlar la señal de audio directamente en el transmisor. La señal para la salida de los auriculares se toma de la conmutación MONO/STEREO, después de INPUT GAIN, LIMITER y del EQUALIZER. En la trayectoria de la señal de la salida de los auriculares hay un filtro paso alto.

5 VOL

Regulador de volumen para la salida integrada de auriculares PHONES.

6

Interfaz de infrarrojos para sincronizar los ajustes de sistema pertinentes del receptor con los del transmisor (p. ej., frecuencia de radio).

TOMA DC

Toma de baja tensión para el suministro eléctrico del equipo (12 V CC 500 mA, polo positivo en el interior). Utilice exclusivamente el adaptador de corriente suministrado.

PRENSAESTOPAS DEL CABLE

Utilice el prensaestopas del cable flexible del adaptador de corriente para proteger de daños accidentales la toma de baja tensión del transmisor y el conector de baja tensión del adaptador de corriente y evitar la extracción involuntaria del conector.

AF INPUT LEFT / RIGHT

Entradas de línea balanceadas izquierda y derecha con conectores combo XLR / jack de 6,3 mm.

ANTENNA

Conector BNC para la antena transmisora suministrada.

ANTENA TRANSMISORA

Antena transmisora con conector BNC.

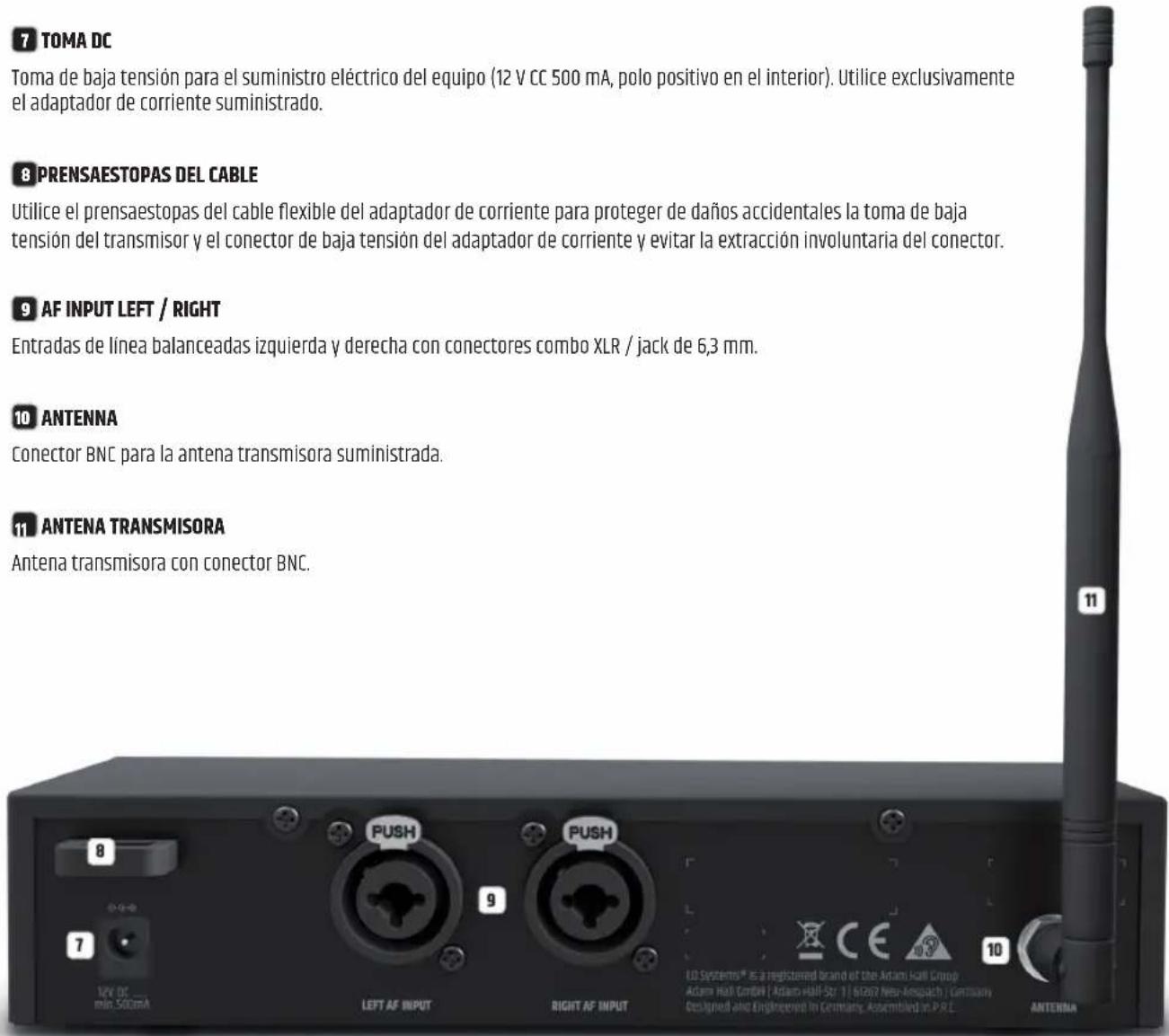

7 TOMA DC Toma de baja tensión para el suministro eléctrico del equipo (12 V CC 500 mA, polo positivo en el interior). Utilice exclusivamente el adaptador de corriente suministrado. 8 PRENSAESTOPAS DEL CABLE Utilice el prensaestopas del cable flexible del adaptador de corriente para proteger de daños accidentales la toma de baja tensión del transmisor y el conector de baja tensión del adaptador de corriente y evitar la extracción involuntaria del conector. 9 AF INPUT LEFT / RIGHT Entradas de línea balanceadas izquierda y derecha con conectores combo XLR / jack de 6,3 mm. 10 ANTENNA Conector BNC para la antena transmisora suministrada. 11 ANTENA TRANSMISORA Antena transmisora con conector BNC.

12 LD 13 TUE GND GND CHD1 14 15 HDD UNDO-SEM N

RECEPTOR DE PETACA

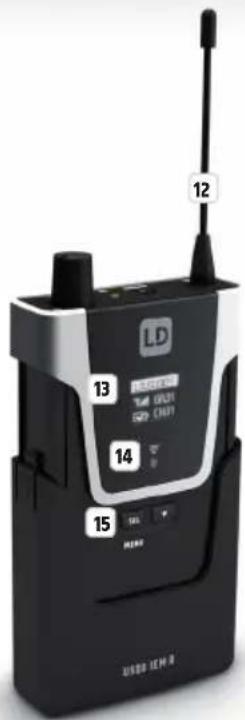

12 ANTENA

Antena desmontable del receptor de petaca. Para asegurar una recepción óptima, evite cubririla o doblarla. Tenga en cuenta que, durante el funcionamiento, la antena está unida fijamente al receptor (apretar la rosca de la antena a mano, sin herramientas).

13 PANTALLA OLED

Pantalla gráfica OLED multifuncional que indica el grupo de frecuencia y el canal de radio, el nombre de usuario, la potencia de recepción y el estado de las pilas, así como el volumen de los canales izquierdo y derecho. En el menú de edición se muestran las opciones de menú, las opciones de submenú y las opciones de edición correspondientes.

14

Interfaz de infrarrojos para sincronizar los ajustes de sistema pertinentes del receptor con los del transmisor (p. ej., la frecuencia de radio).

15 MENU / SEL UND

Botones para navegar por el menú de edición, adaptar los ajustes del sistema y modificar valores en las opciones de menú correspondientes. Para poder acceder a los botones, presione las dos marcas que hay en los laterales de la tapa del compartimento de pilas y tire de ella hacia abajo desde la carcasa hasta llegar al tope.

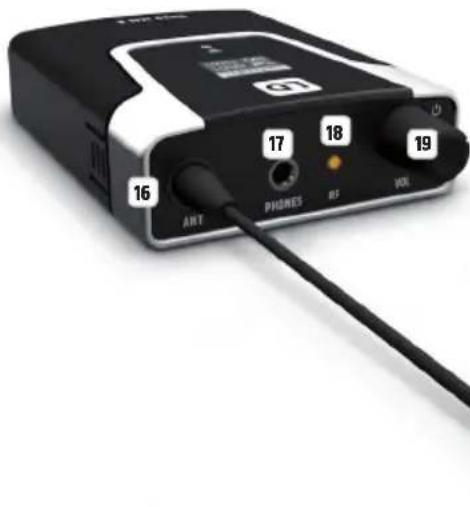

16 CONEXIÓN DE ANTENA

Conexión de antena con rosca.

17 PHONES

Toma jack estéreo de 3,5 mm para conectar auriculares.

Asignación de pines de conexión:

L R GND

El LED RF se ilumina si se capta una señal de radio. Si este LED no se ilumina durante el funcionamiento del dispositivo, compruebe que el canal de radio del receptor coincide con el canal de radio del transmisor o reduzca la distancia entre el receptor y el transmisor.

19 ON / OFF - VOL

Gire el regulador de volumen hacia la derecha más allá del tope para activar el receptor y siga girando este regulador hacia la derecha para aumentar el volumen. Gire el regulador de volumen hacia la izquierda para reducir el volumen y siga girándolo más allá del tope para apagar el receptor. Mantenga siempre el volumen a un nivel agradable para evitar daños a los oídos.

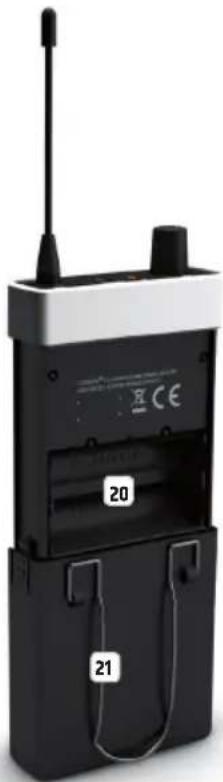

20COMPARTIMENTO DE PILAS

Para cambiar las pilas, abra el compartimento de pilas del receptor de petaca, oprimiendo al mismo tiempo las marcas en los laterales de la tapa del compartimento de pilas y tirando de ella hacia abajo desde la carcasa hasta llegar al tope. Extraiga las pilas agotadas y sustitúyalas por pilas nuevas (2 pilas tipo AA/LR6, alcalinas) siguiendo las ilustraciones incluidas en el compartimento de pilas. Ahora, vuelva a insertar la tapa del compartimento de pilas en la carcasa hasta que la tapa encaje en su sitio. Si no va a usar el receptor durante largo tiempo, extraiga las pilas para evitar daños en el receptor causados por la fuga del líquido de las pilas.

21 CLIP DE CINTURÓN

En la parte posterior del receptor de petaca se encuentra un clip de cinturón con el que se puede fijar el receptor a la cinturilla del pantalón o a un cinturón u otra prenda de vestir similar.

MANEJO DEL TRANSMISOR

Para establecer una conexión inalámbrica entre el transmisor y el receptor, el grupo y el canal de frecuencia respecto a la frecuencia de radio deberán ser los mismos en ambos dispositivos.

Para poner en marcha el sistema de transmisión inalámbrico, debe apuntar con el receptor directamente al transmisor.

PANTALLA PRINCIPAL

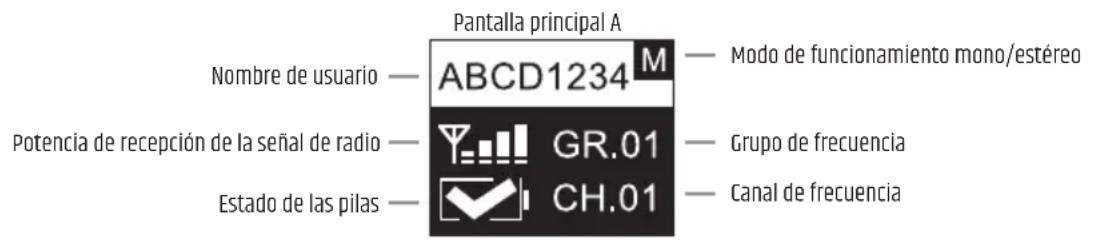

Después de encender el transmisor, aparece brevemente el texto de saludo "WELCOME" y a continuación aparece la pantalla principal con la siguiente información: Nombre de usuario, número de preset, nivel de las señales de entrada de audio con indicación de nivel máximo, grupo y canal de frecuencia (GR.xx y CH.xx) y la frecuencia de radio actual en MHz.

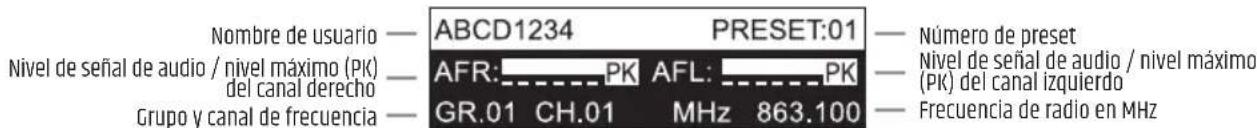

Nombre de usuario — ABCD1234 PRESET:01 — Número de preset Nivel de señal de audio / nivel máximo (PK) — AFR: PK AFL: PK — Nivel de señal de audio / nivel máximo del canal derecho Grupo y canal de frecuencia — GR.01 CH.01 MHz 863.100 — (PK) del canal izquierdo — Frecuencia de radio en MHz

VOLUMEN (VOLUME)

Desde la pantalla principal se puede ajustar el volumen general girando directamente el mando giratorio y pulsable MENU de 00 a 50. Al girar mando giratorio, la indicación en pantalla cambia automáticamente para mostrar la información correspondiente. Después de unos 3 segundos inactividad, se vuelve a mostrar automáticamente la pantalla principal, pero, si se pulsa el mando giratorio, el cambio es inmediato.

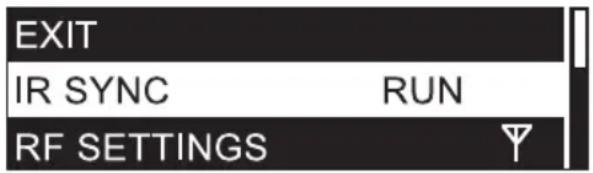

SINCRONIZACIÓN POR INFRARROJOS (IR SYNC RUN)

Para sincronizar el receptor de petaca con la frecuencia de radio y el nombre de usuario ajustados en el transmisor, apunte con la interfaz de infrarrojos del receptor directamente a la interfaz de infrarrojos del transmisor (a una distancia de unos 10 cm) y encienda el receptor. Ahora, pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y gírelo para seleccionar la opción de menú IR SYNC RUN (marcada en color claro). Vuelva a pulsar MENU para iniciar el proceso de sincronización. Transcurridos unos segundos, el proceso finaliza y la indicación en pantalla del receptor cambia durante unos instantes a "IR SYNC √" para confirmar que la sincronización se ha realizado correctamente. Para cancelar el proceso, pulse MENU. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente. Nota: La radiación solar directa puede afectar al proceso de sincronización.

CONFIGURACIÓN DE LA UNIDAD DE RADIO (RF SETTINGS)

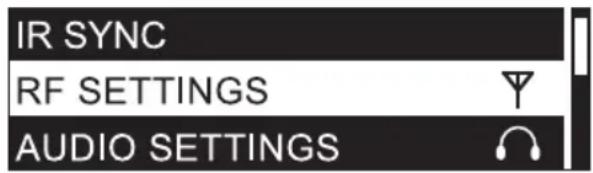

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y girelo para seleccionar la opción de menú RF SETTINGS (marcada en color claro). Vuelva a pulsar el mando giratorio para acceder al submenú y girelo para seleccionar la opción de submenú deseada; confirme pulsando el mando giratorio. Gire el mando giratorio para modificar un valor y púlselo para confirmar la modificación. En la siguiente tabla encontrará las opciones de submenú y la información correspondiente. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

RF SETTINGS (modificar valor = girar mando giratorio; confirmar modificación del valor = pulsar mando giratorio)
GROUP U5047	EM Grupo de frecuencia 1U5051IEM Grupo de frecuencia 1U505IEM Grupos de frecuencia 1U506IEM Grupos de frecuencia 1U508IEM Grupos de frecuencia 1	- Seleccione un grupo y confirme 2 veces- 10- 8
CHANNEL	Canal de frecuencia 1 - 12	Seleccione un canal y confirme 2 veces
FREQ MAN Ajuste manual de la frecuencia de radio		Paso 1: Ajuste la frecuencia por tramos de 1 MHz y confirmePaso 2: Ajuste la frecuencia por tramos de 25 MHz y confirme
RF POWER	Ajuste de la potencia de transmisión	470 - 490 MHz: 2 mW / 10 mW / 30 mW514 - 542 MHz: 2 mW / 10 mW / 30 mW584 - 608 MHz: 2 mW / 10 mW / 30 mW655 - 679 MHz: 2 mW / 10 mW / 30 mW823 - 832 MHz: 2 mW / 10 mW / 30 mW, 863 - 865 MHz: 2 mW / 10 mW
EXIT RF SETT. Salir del submenú (pulsar el mando giratorio)

Información sobre la potencia de transmisión y el ajuste del silenciador en el receptor de petaca:

Seleccione una potencia de transmisión baja si el transmisor y el receptor se encuentran muy cerca entre sí. En este caso, el silenciador (Squelch) del receptor también se debe ajustar a un nivel bajo como valor orientativo. Si la distancia entre el transmisor y el receptor es mayor, seleccione una potencia de transmisión más alta y adapte el silenciador en el receptor como corresponda. Encontrará más información sobre el ajuste del silenciador en el punto "AJUSTE DEL SILENCIADOR" del apartado "MANEJO DEL RECEPTOR DE PETACA" de este manual de uso. En cualquier caso, asegúrese de que el transmisor y el receptor se apunten entre sí y que no haya obstáculos entre ellos que puedan interferir en la radiotransmisión.

Dependiendo de la situación, pueden ser necesarios distintos ajustes para un funcionamiento sin interferencias. Tenga en cuenta que, al usar más sistemas de transmisión cerca, pueden aparecer cada vez más interferencias que causan interrupciones en la conexión inalámbrica. En este caso, se pueden evitar problemas seleccionando otra frecuencia de radio.

¡CUIDADO! ANTES de ajustar el silenciador, asegúrese de que el volumen del receptor esté ajustado al nivel más bajo. Al modificar el umbral del silenciador pueden producirse ruidos a alto volumen que podrían causar problemas de audición y daños en los auriculares conectados.

AJUSTES DE AUDIO (AUDIO SETTINGS)

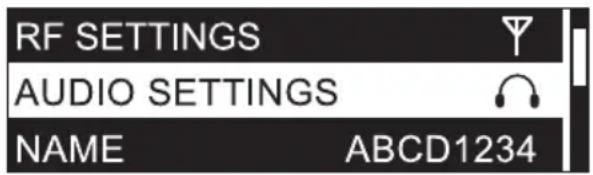

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y gírelo para seleccionar la opción de menú AUDIO SETTINGS (marcada en color claro). Vuelva a pulsar el mando giratorio para acceder al submenú y gírelo para seleccionar la opción de submenú deseada. Confirme su selección pulsando el mando giratorio. Gire el mando giratorio para modificar un valor y púlselo para confirmar la modificación. En la siguiente tabla encontrará las opciones de submenú y la información correspondiente. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

AUDIO SETTINGS (modificar valor = girar mando giratorio; confirmar valor = pulsar mando giratorio)
INPUT GAIN LEFT	Ganancia de entrada del canal izquierdo	000 - 100	Para obtener una relación señal/ruido óptima, ajuste las señales del canal izquierdo y del derecho tan altas como sea posible pero, para evitar las distorsiones de la señal, asegúrese de que en la pantalla no aparezca la indicación PEAK (o si lo hace, que sea brevemente). Dado el caso, adapte también el nivel de salida del reproductor.
INPUT GAIN RIGHT Ganancia de entrada del canal derecho 000 - 100
LIMITER	Activar/desactivar el limitador de entrada	ON = activado (recomendado)OFF = desactivado
MODE Ajuste del modo mono/estéreoEl modo de funcionamiento seleccionado se muestra en la pantalla del receptor (M = mono; S = estéreo)		MONO = las señales de entrada izquierda y derecha se reproducen pasadas a mono. Desplazamiento de la señal a la izquierda o a la derecha en el receptor (BALANCE).STEREO = reproducción de la señal de entrada en estéreo. Ajuste del balance en el receptor (BALANCE)Active el modo de funcionamiento STEREO también en el transmisor si quiere utilizar el modo FOCUS en el receptor de petaca.
EQ SETTINGS	BASS EQ	G: +/- 15 dB	Amplificación de las frecuencias de graves de - 15 dB a + 15 dB
		f: 60 Hz / 80 Hz / 100 Hz / 200 Hz	Ajuste de la frecuencia de graves
	MIDDLE EQ G:	+/- 15 dB Amplificación de las frecuencias de medios de - 15 dB a + 15 dB
		f: 500 Hz / 1000 Hz / 1500 Hz / 2500 Hz	Ajuste de la frecuencia de medios
		Q: 0.50 / 0.75 / 1.00 / 1.25 Ajuste del factor de calidad
	TREBLE EQ G:	+/- 15 dB Amplificación de las frecuencias de agudos de - 15 dB a + 15 dB
		f: 10.0k Hz / 12.5 kHz / 15.0 kHz / 17.5 kHz	Ajuste de la frecuencia de agudos
	EXIT EQ SETT.	Salir del menú del ecualizador (pulsar el mando giratorio)
EXIT AUDIO SETT. Salir del submenú (pulsar el mando giratorio)

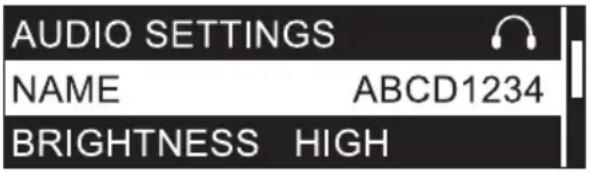

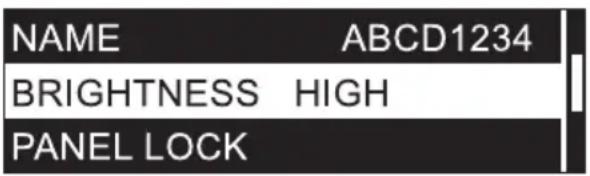

NOMBRE DE USUARIO (NAME)

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y gírelo para seleccionar la opción de menú NAME (marcada en color claro). Púlselo de nuevo para confirmar. Ahora, ajuste el nombre (hasta 8 caracteres) girando el mando giratorio para seleccionar una letra, un símbolo o un número para el primer carácter del nombre y pulse el mando giratorio para confirmar. A continuación, introduzca el segundo carácter y así sucesivamente. Cuando el nombre esté completo, pulse de nuevo el mando giratorio para confirmar. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

AUDIO SETTINGS NAME ABCD1234 BRIGHTNESS HIGH

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y gírelo para seleccionar la opción de menú BRIGHTNESS (marcada en color claro). Púlselo de nuevo para confirmar. Seleccione el nivel de brillo de pantalla deseado (3 niveles: HIGH = alto; MID = medio y LOW = bajo) girando el mando giratorio y pulse el mando giratorio dos veces para confirmar. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

NAME ABCD1234 BRIGHTNESS HIGH PANEL LOCK

BRIGHTNESS HIGH ←

BLOQUEO DE LOS ELEMENTOS DE MANEJO (PANEL LOCK)

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y girelo para seleccionar la opción de menú PANEL LOCK (marcada en color claro). Púlselo de nuevo para confirmar. Para bloquear los elementos de manejo, gire el mando giratorio para seleccionar ON y púlselo dos veces para confirmar. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 10 segundos de inactividad se muestra la pantalla principal automáticamente. Si ahora se acciona uno de los elementos de manejo POWER o el mando giratorio y pulsable MENU, en la pantalla aparece brevemente "PANEL LOCK ON" y no es posible modificar los ajustes. Para desbloquear los elementos de manejo, mantenga pulsado el mando giratorio durante unos 2 segundos y seleccione OFF en la opción de menú PANEL LOCK para permitir el uso de los elementos de manejo de forma permanente.

BRIGHTNESS HIGH PANEL LOCK OFF SAVE PRESET

PANEL LOCK OFF ←

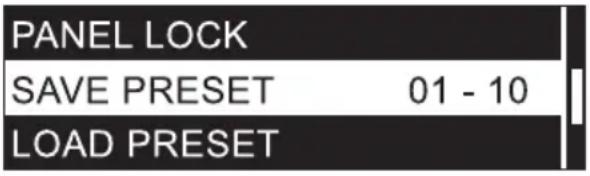

GUARDAR PRESET (SAVE PRESET)

Los ajustes de RF SETTINGS, AUDIO SETTINGS y el nombre de usuario se pueden guardar en hasta 10 presets distintos. Después de hacer los ajustes pertinentes, pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y gírelo para seleccionar la opción de menú SAVE PRESET (marcada en color claro). Púlselo de nuevo para confirmar. Ahora, gire el mando giratorio para seleccionar el número de preset que quiere utilizar para guardar los ajustes (01-10), pulse el mando giratorio para confirmar, gírelo para seleccionar YES y púlselo dos veces para confirmar el proceso. Para cancelar el proceso, seleccione NO y confirme. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

PANEL LOCK SAVE PRESET 01 - 10 LOAD PRESET

SAVE PRESET YES ←

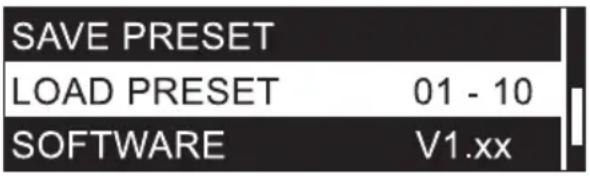

CARGAR PRESET (LOAD PRESET)

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y gírelo para seleccionar la opción de menú LOAD PRESET (marcada en color claro). Púlselo de nuevo para confirmar. Ahora, gire el mando giratorio para seleccionar el número de preset que quiere cargar (01-10), pulse el mando giratorio para confirmar, gírelo para seleccionar YES y púlselo dos veces para confirmar el proceso. Para cancelar el proceso, seleccione NO y confirme. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

SAVE PRESET LOAD PRESET 01 - 10 SOFTWARE V1.xx

LOAD PRESET YES ←

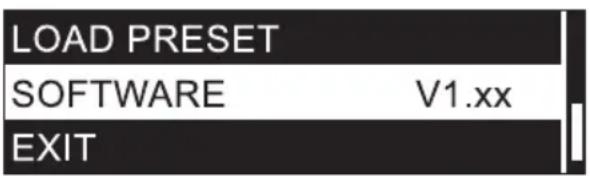

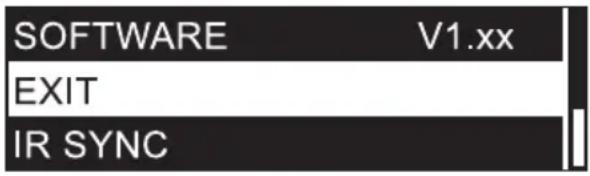

VER LA VERSIÓN DE SOFTWARE (SOFTWARE)

Pulse el mando giratorio y pulsable del transmisor (MENU) para acceder al menú principal y girelo para seleccionar la opción de menú SOFTWARE (marcada en color claro). Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

Para salir del menú principal y volver a la pantalla principal, gire el mando giratorio y pulsable para seleccionar la opción de menú EXIT (marcada en color claro) y pulse el mando giratorio. Pulse POWER brevemente (!) para volver directamente a la pantalla principal. Tras unos 12 segundos de inactividad se muestra la pantalla principal automáticamente.

Para establecer una conexión inalámbrica entre el transmisor y el receptor, el grupo y el número de canal respecto a la frecuencia de radio deberán ser los mismos en ambos dispositivos.

Para poner en marcha el sistema de transmisión inalámbrico, debe apuntar con el receptor directamente al transmisor.

PANTALLA PRINCIPAL

Poco después de encender el receptor de petaca, aparece la pantalla principal A con la siguiente información: Nombre de usuario, modo de funcionamiento, potencia de recepción de la señal de radio, estado de las pilas y grupo y canal de frecuencia.

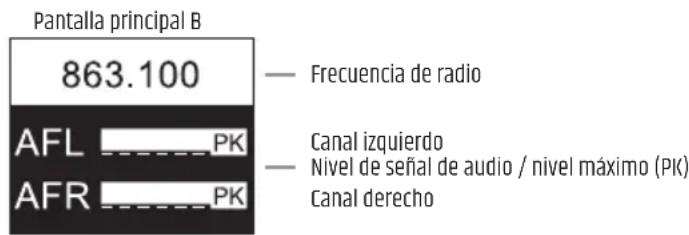

De forma alternativa se muestra la pantalla principal B con la frecuencia de radio en MHz y el nivel de las señales de audio izquierda y derecha con indicación del nivel máximo (PK).

Pulse brevemente el botón ▼ para cambiar entre las dos variantes de pantalla.

Pantalla principal A Nombre de usuario — ABCD1234 M — Modo de funcionamiento mono/estéreo Potencia de recepción de la señal de radio — Y.!! GR.01 — Grupo de frecuencia Estado de las pilas — CH.01 — Canal de frecuencia

AJUSTE DE BALANCE O DE LA RELACIÓN DE VOLUMEN (BALANCE / FADER)

Modo de funcionamiento MONO: Active el modo de funcionamiento MONO en el transmisor. Ambos canales, izquierdo y derecho, se reproducen pasados a mono. En el receptor se puede desplazar la señal mono a izquierda o derecha en la opción de menú BALANCE. Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú BALANCE (marcada en color claro) (si no está ya seleccionada) y pulse el botón ▼ para confirmar. Ahora, desplace la señal a la izquierda o a la derecha según desee pulsando el botón ▼ las veces necesarias. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

Modo de funcionamiento STEREO: Active el modo de funcionamiento STEREO en el transmisor. Cuando haya una señal estéreo en el transmisor, también se reproducirá en estéreo en el receptor de petaca (desactivar modo de funcionamiento FOCUS: FOCUS OFF). En el receptor se puede ajustar el balance entre el canal izquierdo y el derecho en la opción de menú BALANCE. Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú BALANCE (marcada en color claro) (si no está ya seleccionada) y pulse el botón ▼ para confirmar. Ahora, ajuste el balance deseado pulsando el botón ▼ las veces necesarias. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

EXIT BALANCE FOCUS

Modo de funcionamiento FOCUS: Ambos canales, izquierdo y derecho, se reproducen centrados y la relación de volumen de ambos canales se puede ajustar directamente en el receptor de petaca (p. ej., canal izquierdo = suma a mono de la mesa de mezclas; canal derecho = la voz de un cantante solista). Active el modo de funcionamiento STEREO en el transmisor. En el receptor de petaca, pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú FOCUS (marcada en color claro) y pulse el botón de flecha ▼ para confirmar. Vuelva a pulsar ▼ para activar el modo de funcionamiento FOCUS (FOCUS ON). Confirme pulsando SEL y seleccione ahora la opción de menú FADER volviendo a pulsar SEL las veces necesarias, a continuación pulse ▼. Ahora, ajuste la relación de volumen deseada pulsando ▼ las veces necesarias. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

BALANCE FOCUS CHANNEL

FOCUS ON

EXIT FADER FOCUS ON

FADER L R

AJUSTE DEL CANAL DE FRECUENCIA (CHANNEL)

Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú CHANNEL (marcada en color claro) y pulse el botón ▼ para confirmar. Ahora, seleccione el canal de frecuencia deseado pulsando el botón ▼ las veces necesarias. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL las veces necesarias y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

FOCUS CHANNEL GROUP

CHANNEL 01

AJUSTE DEL GRUPO DE FRECUENCIA (GROUP)

Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú GROUP (marcada en color claro) y pulse el botón ▼ para confirmar. Ahora, seleccione el grupo de frecuencia deseado (en función del modelo) pulsando el botón ▼ las veces necesarias. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL las veces necesarias y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

CHANNEL GROUP FREQ. MAN

GROUP 01

AJUSTE MANUAL DE LA FRECUENCIA DE RADIO (FREQ. MAN.)

Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú FREQ. MAN. (marcada en color claro) y pulse el botón ▼ para confirmar. Ahora, seleccione el rango de frecuencia de radio en 820, 830 u 860 MHz pulsando el botón ▼ las veces necesarias y vuelva a pulsar SEL para ajustar la frecuencia en pasos de 1 MHz con el botón ▼. A continuación, pulse el botón SEL para ajustar la frecuencia de radio en pasos de 100 kHz presionando el botón ▼ y vuelva a pulsar SEL para ajustar la frecuencia de radio en pasos de 25 kHz. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL las veces necesarias y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

GROUP FREQ. MAN SQUELCH

FREQ. MAN 823.100

FREQ. MAN 823.100

FREQ. MAN 823.100

FREQ. MAN 823.100

AJUSTE DEL SILENCIADOR (SQUELCH)

El silenciador de 3 niveles impide que haya ruidos indeseados cuando el transmisor está apagado. Además, también suprime los ruidos de interferencias que aparecen de repente en caso de que la señal transmitida del transmisor al receptor no sea lo bastante fuerte (p. ej., debido a una gran distancia). ¡CUIDADO! ANTES de ajustar el silenciador, asegúrese de que el volumen del receptor esté ajustado al nivel más bajo. Al modificar el umbral del silenciador pueden producirse ruidos a alto volumen que podrían causar problemas de audición y daños en los auriculares conectados. Ajuste el silenciador (con el transmisor apagado) al nivel más bajo al que todavía se consigan suprimir los ruidos indeseados (LOW / MID / HI). En el ajuste "HI" puede verse reducido el alcance de transmisión si las condiciones son desfavorables. Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú SQUELCH (marcada en color claro) y pulse el botón ▼ para confirmar. Ahora, seleccione el ajuste deseado pulsando el botón ▼ las veces necesarias. Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL las veces necesarias y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

FREQ. MAN SQUELCH DISPLAY

SQUELCH MID

AJUSTE DEL BRILLO DE PANTALLA (DISPLAY)

Pulse el botón SEL (MENU) unos 2 segundos para acceder al menú principal. A continuación, pulse varias veces SEL para seleccionar la opción de menú DISPLAY (marcada en color claro) y pulse el botón ▼ para confirmar. Ahora, seleccione el ajuste deseado pulsando el botón ▼ las veces necesarias (HI = brillo alto / LOW = brillo bajo). Para salir de la opción de menú, pulse SEL, seleccione la opción de menú EXIT volviendo a pulsar SEL las veces necesarias y pulse ▼ para confirmar. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

SQUELCH DISPLAY EXIT

Para salir del menú principal y volver a la pantalla principal, pulse SEL varias veces para seleccionar la opción de menú EXIT (marcada en color claro) y pulse el botón ▼. La pantalla principal aparece automáticamente tras unos 5 segundos de inactividad.

DISPLAY EXIT BALANCE

ESTADO DE LAS PILAS

El estado de carga de las pilas se muestra en la pantalla y se actualiza constantemente (pantalla principal A). Cuando las pilas están completamente cargadas, aparece el símbolo; cuando están alrededor del 70 %, aparece el símbolo; cuando están alrededor del 30 %, aparece En cuanto se alcanza un estado de carga tan bajo que llega a ser crítico, la indicación en pantalla cambia cada 3 segundos a "LOW BATTERY", aparece el símbolo de "carga baja" y se emite un tono a modo de aviso a unos 500 Hz a través de la toma de los auriculares. En este momento debe sustituir las pilas agotadas de inmediato.

PROBLEMA INDICACIÓN SOLUCIÓN
No hay señal de audio o el nivel es demasiado bajo	Receptor: El LED RF no indica la recepción. Compruebe que el transmisor está encendido.
	Receptor: La iluminación de la pantalla está apagada Compruebe si el receptor está encendido y si el estado de carga de las pilas es suficiente.
	Receptor: El LED RF no indica la recepción. Transmisor: El equipo está encendido. Existe señal de audio.	Compruebe que la frecuencia de radio del transmisor coincide con la del receptor.Compruebe la potencia de transmisión.Reduzca la distancia entre el transmisor y el receptor.Verifique que el transmisor y el receptor se apunten directamente entre sí.Asegúrese de que las antenas del transmisor y del receptor estén bien conectadas, sin cubrir y sin doblar.Reduzca la intensidad de la supresión de ruido (SQUELCH)
	Receptor: El LED RF indica la recepción. Compruebe si existe señal de audio en el transmisor.Si procede, aumente el nivel de la señal del reproductor o compruebe el ajuste de GAIN en el transmisor.
Distorsiones e interferencias	Receptor: El LED RF indica la recepción. Elimine la posible fuente de interferencias (equipos digitales, otros sistemas inalámbricos).Aumente la intensidad de la supresión de ruido (SQUELCH) en el receptor.
Sonido distorsionado Receptor	Receptor: Muestra "LOW BATTERY".Receptor: En la pantalla del receptor y del transmisor se muestra un indicador de nivel máximo AF PK.	Sustituya las pilas del receptor.Compruebe si en la salida de auriculares del transmisor hay una señal "limpia".En caso necesario, reduzca el nivel de señal del reproductor o el nivel de audio GAIN del transmisor.

RECOMENDACIONES PARA EVITAR FALLOS

• Al llevar encima un transmisor y un receptor de radio al mismo tiempo, colóquelos lo más alejados posible entre sí.
• No monte un transmisor y un receptor de radio juntos en un rack y coloque el rack de receptores lo más lejos posible del rack de transmisores.
• Para el montaje en rack, mantenga una distancia entre transmisores y receptores de media unidad de altura como mínimo.
• Utilice fuentes de alimentación separadas para transmisores y receptores y no utilice una fuente de alimentación común para sistemas inalámbricos de fabricantes distintos.

DATOS TÉCNICOS

Número de modelo: LDU5047IEMT LDU5051IEMT LDU505IEMT LDU506IEMT LDU508IEMT

Tipo de producto: Monitor	intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular
Tipo: Transmisor Transmisor Transmisor Transmisor Transmisor
Intervalo de frecuencias de transmisión: 470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz,					863 - 865 MHz
Grupos de radiofrecuencia: 1110 10 8
Canales de radiofrecuencia: 1212 12 12 12
Métodos de transmisión: FM, mono/ estéreo	FM, mono/ estéreo	FM, mono/ estéreo	FM, mono/ estéreo	FM, mono/ estéreo	FM, mono/ estéreo
Potencia nominal de salida de alta frecuencia:	2 mW, 10 mW, 30 mW	2 mW, 10 mW, 30 mW	2 mW, 10 mW, 30 mW	2 mW, 10 mW, 30 mW	823 - 832 MHz 2 mW, 10 mW, 30 mW863 - 865 MHz 2 mW, 10 mW
Ganancia de antena:	2 dBi	2 dBi	2 dBi	2 dBi	2 dBi
Conector de antena:	BNC	BNC	BNC	BNC	BNC
Respuesta de frecuencia de audio (-3 dB):	35 Hz - 16000 Hz	35 Hz - 16000 Hz	35 Hz - 16000 Hz	35 Hz - 16000 Hz	35 Hz - 16000 Hz
THD+N a 1 kHz, señal de entrada +4 dBu:	< 0,3 %	< 0,3 %	< 0,3 %	< 0,3 %	< 0,3 %
Relación señal/ruido a 1 kHz, ponderación A:	93 dB	93 dB	93 dB	93 dB	93 dB
Intervalo dinámico a 1 kHz, sin ponderar:	88 dB	88 dB	88 dB	88 dB	88 dB
Sensibilidad de entrada:	- 9 dBu (todos los controles de ganancia al máximo, modo estéreo)	- 9 dBu (todos los controles de ganancia al máximo, modo estéreo)	- 9 dBu (todos los controles de ganancia al máximo, modo estéreo)	- 9 dBu (todos los controles de ganancia al máximo, modo estéreo)	- 9 dBu (todos los controles de ganancia al máximo, modo estéreo)
Máx. nivel de entrada:	18 dBu (controles de ganancia ajustados a 90, control de volumen TX ajustado a 38, modo estéreo)	18 dBu (controles de ganancia ajustados a 90, control de volumen TX ajustado a 38, modo estéreo)	18 dBu (controles de ganancia ajustados a 90, control de volumen TX ajustado a 38, modo estéreo)	18 dBu (controles de ganancia ajustados a 90, control de volumen TX ajustado a 38. modo estéreo)	18 dBu (controles de ganancia ajustados a 90, control de volumen TX ajustado a 38, modo estéreo)
CMRR IEC:	< 45 dB	< 45 dB	< 45 dB	< 45 dB	< 45 dB
Entradas de línea:	2	2	2	2	2
Conectores de entrada de línea:	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm
Impedancia de entrada:	12 kohm	12 kohm	12 kohm	12 kohm	12 kohm
Controles:	Botón de encendido y apagado, control de menú giratorio y pulsable, volumen de auriculares	Botón de encendido y apagado, control de menú giratorio y pulsable, volumen de auriculares	Botón de encendido y apagado, control de menú giratorio y pulsable, volumen de auriculares	Botón de encendido y apagado, control de menú giratorio y pulsable, volumen de auriculares	Botón de encendido y apagado, control de menús giratorio y pulsable, volumen de auriculares
Indicadores:	Pantalla OLED multifuncional	Pantalla OLED multifuncional	Pantalla OLED multifuncional	Pantalla OLED multifuncional	Pantalla OLED multifuncional
Consumo energético (nominal):	3,5 W	3,5 W	3,5 W	3,5 W	3,5 W

Tensión de funcionamiento: 12 - 18 V CC 12 - 18 V CC 12 - 18 V CC 12 - 18 V CC 12 - 18 V CC

Conector de tensión de entrada: Jack de barril de 5,3 mm, positivo dentro		Jack de barril de 5,3 mm, positivo dentro	Jack de barril de 5,3 mm, positivo dentro	Jack de barril de 5,3 mm, positivo dentro	Jack de barril de 5,3 mm, positivo dentro
Temperatura ambiente (en funcionamiento):	0 °C - 35 °C 0 °C - 35 °C 0 °C - 35 °C 0 °C - 35 °C 0 °C - 35 °C
Humedad relativa: < 80 %	(sin con-densación)	< 80 %(sin con-densación)	< 80 %(sin con-densación)	< 80 %(sin con-densación)	< 80 %(sin con-densación)
Dimensiones (Ancho × Alto × P):	212 × 43 × 123 mm	212 × 43 × 123 mm	212 × 43 × 123 mm	212 × 43 × 123 mm	212 × 43 × 123 mm
Peso: 0,66 kg	(con antena)	0,66 kg(con antena)	0,66 kg(con antena)	0,66 kg(con antena)	0,66 kg(con antena)
Accesorios incluidos: Adaptador de corriente, antena BNC, kit para montaje en rack de 19"	Adaptador de corriente, antena BNC, kit para montaje en rack de 19"	Adaptador de corriente, antena BNC, kit para montaje en rack de 19"	Adaptador de corriente, antena BNC, kit para montaje en rack de 19"	Adaptador de corriente, antena BNC, kit para montaje en rack de 19"	Adaprtador de corriente, antena BNC, kit para montaje en rack de 19"

Número de modelo: LDU5047IEMR LDU5051IEMR LDU505IEMR LDU506IEMR LDU508IEMR

Tipo de producto: Monitor	intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular
Tipo: Receptor de	petaca, sin diversidad	Receptor de petaca, sin diversidad	Receptor de petaca, sin diversidad	Receptor de petaca, sin diversidad	Receptor de petaca, sin diversidad
Intervalo de frecuencias de transmisión:	470 - 490 MHz	514 - 542 MHz	584 - 608 MHz	655 - 679 MHz	823 - 832 MHz, 863 - 865 MHz
Grupos de radiofrecuencia:	1	1	10	10	8
Canales de radiofrecuencia:	12	12	12	12	12
Salida de auriculares:	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm
Impedancia minima de los auriculares:	16 ohmios	16 ohmios	16 ohmios	16 ohmios	16 ohmios
Nivel máximo de salida de auriculares:	80 mW con carga de 33 ohmios / 33 mW con carga de 16 ohmios	80 mW con carga de 33 ohmios / 33 mW con carga de 16 ohmios	80 mW con carga de 33 ohmios / 33 mW con carga de 16 ohmios	80 mW con carga de 33 ohmios / 33 mW con carga de 16 ohmios	80 mW con carga de 33 ohnios / 33 mW con carga de 16 ohmios
Respuesta de frecuencia de audio:	40 Hz - 16000 Hz	40 Hz - 16000 Hz	40 Hz - 16000 Hz	40 Hz - 16000 Hz	40 Hz - 16000 Hz
Diafonia L/R 100 Hz/1 kHz/10 kHz:	55/55/53 dB	55/55/53 dB	55/55/53 dB	55/55/53 dB	55/55/53 dB
Ruido residual:	5,5 uVrms (ponderación a)	5,5 uVrms (ponderación a)	5,5 uVrms (ponderación a)	5,5 uVrms (ponderación a)	5,5 uVrms (ponderación a)
Conector de antena:	Conector roscado	Conector roscado	Conector roscado	Conector roscado	Conector roscado
Controles:	ON/OFF/VOLUME, SEL, ▼	ON/OFF/VOLUME, SEL, ▼	ON/OFF/VOLUME, SEL, ▼	ON/OFF/VOLUME, SEL, ▼	ON/OFF/VOLUME, SEL, ▼
Indicadores:	Pantalla OLED multifuncional, LED RF	Pantalla OLED multifuncional, LED RF	Pantalla OLED multifuncional, LED RF	Pantalla OLED multifuncional, LED RF	Pantalla OLED multifuncional, LED RF
Consumo energético (nominal):	0,7 W	0,7 W	0,7 W	0,7 W	0,7 W
Tensión de funcionamiento: 2 pilas AA de	1,5 V CC	2 pilas AA de 1,5 V CC	2 pilas AA de 1,5 V CC	2 pilas AA de 1,5 V CC	2 pilas AA de 1,5 V CC
Temperatura ambiente (en funcionamiento):	0 °C - 35 °C	0 °C - 35 °C	0 °C - 35 °C	0 °C - 35 °C	0 °C - 35 °C
Humedad relativa: < 80 %	(sin con-densación)	< 80 %(sin con-densación)	< 80 %(sin con-densación)	< 80 %(sin con-densación)	< 80 %(sin con-densación)
Dimensiones (ancho × alto × profundidad, sin antena):	64 × 100 × 24 mm	64 × 100 × 24 mm	64 × 100 × 24 mm	64 × 100 × 24 mm	64 × 100 × 24 mm
Peso: 0,095 kg 0,095 kg 0,095 kg 0,095 kg 0,095 kg
Accesorios incluidos: Antena roscada,	2 pilas AA	Antena roscada,2 pilas AA	Antena roscada,2 pilas AA	Antena roscada,2 pilas AA	Antena roscada,2 pilas AA
Otras características: Indicación	adicional debatería baja:señal de 500 Hz através del jack delos auriculares	Indicaciónadicional debatería baja:señal de 500 Hz através del jack delos auriculares	Indicaciónadicional debatería baja:señal de 500 Hz através del jack delos auriculares	Indicaciónadicional debatería baja:señal de 500 Hz através del jack delos auriculares	Indicaciónadicional debatería baja:señial de 500 Hz através del jack delos auriculares

Número de modelo: LDIEHP2

Tipo de producto: Auriculares in-ear estéreo

Respuesta en frecuencia: 20 Hz - 20000 Hz

Impedancia: 33 ohmios

Conector de audio: Conector estéreo de 3,5 mm

Cable: 1,27 m (desconectable)

Peso: 0,016 kg

Accesorios incluidos: 3 pares de almohadillas de silicona, 3 pares de almohadillas de espuma

DECLARACIÓN DEL FABRICANTE

GARANTÉA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach (Alemania); correo electrónico [e-mail]; +49 (0)6081 / 9419-0.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el fin de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable): R&TTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017

Directiva de baja tensión (2014/35/UE)

Directiva EMC (2014/30/UE)

RoHS (2011/65/UE)

Puede consultar la declaración de conformidad completa en www.adamhall.com.

También puede solicitarla a [e-mail].

DECLARACIÓN CE DE CONFORMIDAD

Adam Hall GmbH declara por la presente que este tipo de equipo de radio cumple con la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección

Dirección de Internet disponible: www.adamhall.com/compliance/

POLSKI

GRATULUJEMY WYBORU!
