| Type de produit | Système de monitoring in-ear sans fil (émetteur + récepteur de poche) |
| Marque | LD Systems |
| Modèle | U504.7 (bande 470-490 MHz) |
| Plage de fréquences d'émission | 470 - 490 MHz |
| Canaux RF | 12 canaux par groupe |
| Groupes RF | 1 |
| Puissance d'émission sélectionnable | 2 mW, 10 mW, 30 mW |
| Méthode de transmission | FM, mono/stéréo |
| Réponse en fréquence audio (émetteur) | 35 Hz - 16 kHz |
| Réponse en fréquence audio (récepteur) | 40 Hz - 16 kHz |
| Rapport signal/bruit (émetteur) | 93 dB |
| Distorsion (THD+N) | < 0,3 % |

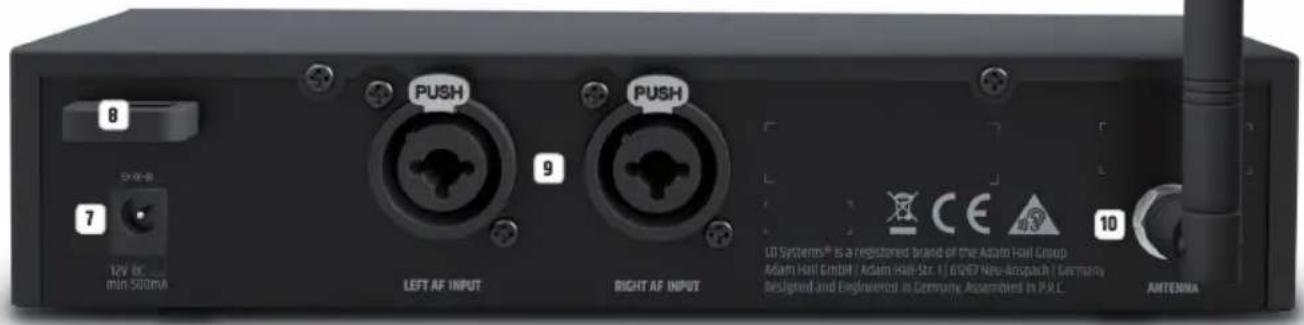

| Entrées ligne (émetteur) | 2 x Combo XLR/TRS 6,3 mm |
| Sortie casque (récepteur) | Jack stéréo 3,5 mm |

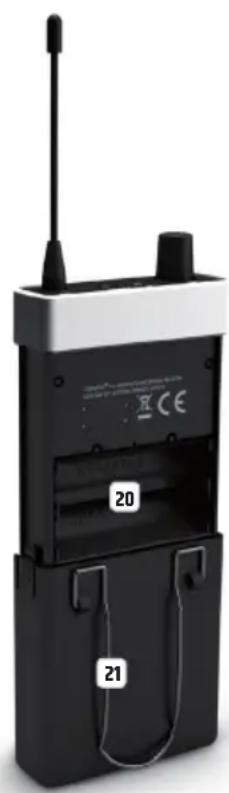

| Autonomie du récepteur | Environ 10 heures avec piles AA |
| Alimentation émetteur | 12-18 V CC via adaptateur secteur |
| Alimentation récepteur | 2 piles AA 1,5 V |
| Dimensions émetteur (L x H x P) | 212 x 43 x 123 mm |
| Poids émetteur | 0,66 kg (avec antenne) |
| Dimensions récepteur (L x H x P) | 64 x 100 x 24 mm (sans antenne) |
| Poids récepteur | 0,095 kg |
| Accessoires inclus | Adaptateur secteur, antenne BNC, kit de montage rack 19", 2 piles AA, mode d'emploi |
| Fonctionnalités principales | Synchronisation infrarouge, écran OLED, égaliseur 3 bandes avec médianes paramétriques, limiteur commutable, squelch 3 niveaux, verrouillage panneau, 10 presets utilisateur, mode mono/stéréo/Focus |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas ouvrir l'appareil. Utiliser uniquement les accessoires recommandés. |
| Sécurité | Ne pas exposer à l'eau ou aux flammes. Débrancher en cas d'orage. Éviter une exposition prolongée à >90 dB SPL. Utiliser à une altitude max. 2000 m. |
| Réparabilité | Ne contient aucune pièce réparable par l'utilisateur. Confier la réparation à un personnel qualifié. |
FOIRE AUX QUESTIONS - U504.7 LD Systems
Comment synchroniser l'émetteur et le récepteur ?

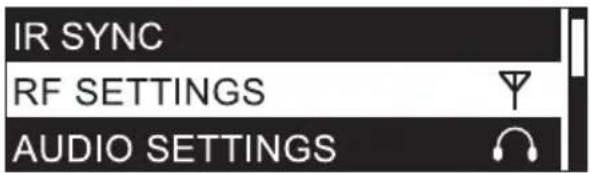

Dirigez l'interface infrarouge du récepteur vers celle de l'émetteur (distance ~10 cm). Sur l'émetteur, allez dans le menu IR SYNC et appuyez pour lancer la synchronisation. Le récepteur affiche 'IR SYNC √' en cas de succès.
Quelle est l'autonomie des piles du récepteur ?
L'autonomie est d'environ 10 heures avec deux piles AA alcalines. L'indicateur de batterie faible s'affiche et un signal sonore de 500 Hz se fait entendre lorsque les piles sont presque épuisées.
Comment régler l'égaliseur sur l'émetteur ?
Accédez au menu AUDIO SETTINGS puis à EQ SETTINGS. Vous pouvez régler les graves (BASS), médiums (MIDDLE) avec fréquence et Q paramétriques, et aigus (TREBLE) de -15 dB à +15 dB.
Que faire si je n'ai pas de son ?
Vérifiez que l'émetteur et le récepteur sont allumés et sur la même fréquence. Assurez-vous que la LED RF du récepteur est allumée. Vérifiez le volume, le gain d'entrée, et que l'antenne est correctement connectée.
Comment augmenter la portée ?
Augmentez la puissance d'émission (RF POWER) sur l'émetteur (jusqu'à 30 mW). Réduisez le niveau de squelch sur le récepteur si nécessaire. Assurez une ligne de vue directe entre les antennes.
Puis-je utiliser plusieurs systèmes simultanément ?
Oui, jusqu'à 12 systèmes peuvent être utilisés en même temps, à condition de choisir des canaux et groupes différents pour éviter les interférences.
Comment changer la fréquence manuellement ?
Sur l'émetteur, allez dans RF SETTINGS puis FREQ MAN. Réglez d'abord par paliers de 1 MHz, puis par pas de 25 kHz. Sur le récepteur, utilisez le menu FREQ. MAN. pour un réglage similaire.
Que signifie le témoin 'LOW BATTERY' ?
Il indique que les piles du récepteur sont presque vides. Remplacez-les immédiatement. Un signal sonore de 500 Hz est également émis via la prise casque pour vous alerter.
Comment activer le mode mono/stéréo ?
Sur l'émetteur, dans AUDIO SETTINGS > MODE, choisissez MONO (sommation des canaux) ou STEREO. Sur le récepteur, vous pouvez aussi activer le mode FOCUS (en mode STEREO) pour régler le fader.
Comment nettoyer l'appareil ?
Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez jamais de liquides ou de produits abrasifs. Ne tentez pas d'ouvrir l'appareil.
