MEI 100 G2 B5 - Bouchon d'oreille LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de monitoring in-ear sans fil UHF PLL stéréo
Marque / Modèle	LD Systems MEI 100 G2 B5
Plage de fréquences	584 – 607 MHz (B5)
Nombre de canaux	120 canaux (10 groupes de 12)
Réponse en fréquence	80 Hz - 15 kHz (émetteur/récepteur) ; 30 Hz - 20 kHz (écouteurs)
Rapport signal/bruit	> 90 dB(A)
Taux de distorsion (THD)	< 0,5 %
Puissance de sortie HF	10 mW
Puissance de sortie audio	100 mW (sur mini-jack 3,5 mm)
Alimentation émetteur	Bloc secteur externe 9-18 V DC, 300 mA
Alimentation récepteur	2 piles LR06 (AA) ; autonomie > 10 heures
Dimensions émetteur (LxHxP)	212 x 38 x 90 mm
Poids émetteur	0,57 kg
Dimensions récepteur (LxHxP)	65 x 95 x 25 mm
Poids récepteur	0,07 kg (sans piles)
Impédance des écouteurs	16 Ohms
Longueur de câble écouteurs	1,5 m
Entrées audio	2 x Combo (XLR/jack 6,35 mm) symétriques
Connecteur antenne	TNC (50 Ω)
Modes de fonctionnement	Mono / Stéréo
Fonctions principales	Sélection groupe/canal, réglage volume, limiteur intégré, écran LCD multifonctions
Sécurité	Ne pas ouvrir l'appareil ; risque de choc électrique ; niveaux sonores élevés pouvant endommager l'audition
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas exposer à l'eau ; garder les aérations dégagées
Pièces détachées et réparabilité	Réparation réservée au personnel qualifié ; contact : Adam Hall GmbH
Garantie	Consulter le site adamhall.com pour les conditions

FOIRE AUX QUESTIONS - MEI 100 G2 B5 LD Systems

Quelle est la portée maximale du système MEI 100 G2 B5 ?

La portée dépend des conditions environnementales, mais en visibilité directe et sans obstacles, elle peut atteindre plusieurs dizaines de mètres. Pour une portée optimale, installez l'émetteur à environ 1 mètre de hauteur avec l'antenne orientée vers le haut et évitez les obstacles métalliques.

Comment synchroniser l'émetteur et le récepteur ?

Assurez-vous que l'émetteur et le récepteur sont réglés sur le même groupe (GROUP) et le même canal (CHANNEL). Sur l'émetteur, appuyez sur SET pour sélectionner GROUP, utilisez les flèches pour choisir, puis validez. Recommencez pour CHANNEL. Faites de même sur le récepteur.

Quel type de piles utiliser pour le récepteur ?

Utilisez deux piles LR06 (AA) de bonne qualité. L'autonomie peut dépasser 10 heures. L'icône de pile clignote quand le remplacement est nécessaire. Retirez les piles si l'appareil reste inutilisé longtemps.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, vous pouvez utiliser autant de récepteurs que vous le souhaitez, à condition qu'ils soient réglés sur le même groupe et canal que l'émetteur.

Comment régler le volume sur le récepteur ?

Tournez le potentiomètre situé sur le récepteur : vers la gauche pour diminuer, vers la droite pour augmenter. Il est recommandé de commencer à volume bas puis de monter progressivement pour éviter tout traumatisme auditif.

Que faire en cas de parasites ou de distorsion ?

Éloignez le récepteur des sources d'interférences (ordinateurs, lecteurs CD, etc.). Changez de fréquence de travail. Vérifiez aussi l'état des piles (si l'icône clignote, remplacez-les). Si le niveau d'entrée est trop élevé, réduisez le gain sur l'émetteur.

Comment nettoyer le système ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants ou de liquides. Veillez à ne pas obstruer les ouïes d'aération. N'exposez pas l'appareil à l'eau.

Le mode stéréo ne fonctionne pas, que faire ?

Vérifiez que l'émetteur est réglé en mode stéréo (sélecteur sur le panneau arrière). Assurez-vous que les deux entrées audio gauche et droite sont connectées avec des signaux de niveau identique. Le récepteur détecte automatiquement le mode.

Puis-je utiliser le système à l'extérieur ?

Le système est conçu pour une utilisation en intérieur. S'il est utilisé à l'extérieur, protégez-le de l'humidité et des températures extrêmes. Ne l'exposez pas à la pluie.

Comment mettre en place les piles dans le récepteur ?

Appuyez sur la zone marquée 'OPEN' du couvercle du compartiment à piles et faites glisser vers le milieu. Insérez deux piles AA en respectant la polarité indiquée. Refermez en glissant le couvercle jusqu'au verrouillage.

MODE D'EMPLOI MEI 100 G2 B5 LD Systems

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

MESURES PRÉVENTIVES

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
13. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
14. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
15. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
16. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
17. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
18. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
19. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
20. Les films plastique doivent être mis hors de portée des enfants.

APPAREILS RELIÉS AU SECTEUR :

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
11. L'appareil ne doit pas être alimenté lors de son installation (cordon secteur non relié à la prise murale).
12. Poussière et autres dépôts à l'intérieur de l'appareil sont susceptibles de l'endommager. Si les conditions environnementales sont difficiles (présence de poussière, de nicotine, de gouttelettes d'eau...), il est recommandé de le confier à un personnel spécialisé pour entretien et nettoyage (non pris en charge par la garantie), afin d'éviter toute surchauffe et défaillance.

13. Respectez une distance minimale de 0,5m par rapport à des matériaux inflammables.

14. Si vous désirez alimenter plusieurs projecteurs simultanément, les conducteurs du câble secteur doivent posséder une section minimale de 1,5 mm². Dans l'Union Européenne, les câbles électriques doivent être de type H05VV-F ou équivalent. Adam Hall propose des câbles secteur adaptés. De tels câbles permettent d'alimenter plusieurs appareils par renvoi secteur de l'un à l'autre, Power Out vers Power In. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur correspondante en ampères (A) indiquée sur l'appareil. Essayez de maintenir les câbles secteur aussi courts que possible.

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Pour éviter tout risque de traumatisme auditif, évites d'écouter à fort volume sonore pendant de longues périodes. Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

INTRODUCTION

Le nouveau système d'in-ear monitoring LD Systems MEI 100 G2 assure une excellente qualité sonore et une dynamique étendue. Pour une meilleure adaptation aux besoins des musiciens, acteurs ou speakers sur scène, le système peut fonctionner en mono ou en stéréo. Un limiteur intégré assure une restitution de niveau maîtrisé, sans déformation, avec une réponse en fréquence s'étendant de 30 Hz à 15 kHz, un rapport signal/bruit élevé et un faible taux de distorsion.

Les écrans multifonctions de l'émetteur et du récepteur visualisent tous les paramètres système importants. L'autonomie dépasse les 10 heures en utilisant des piles de qualité. Le package MEI 100 G2 propose des écouteurs intra-auriculaires de haut de gamme, un kit de rackage 19" et une robuste mallette de transport en ABS.

L'utilisation de microphones sans fil peut être l'objet d'une licence, selon les lois des différents pays. Mettez vous en contact avec les autorités locales pour plus d'informations.

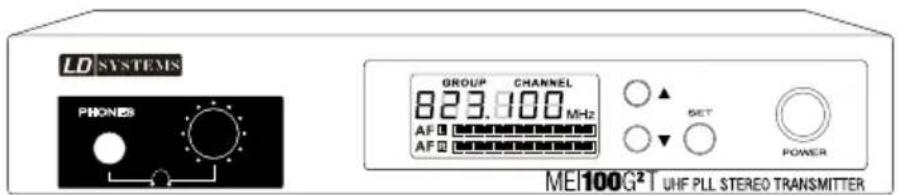

COMPOSANTS DU SYSTÈME

LD SYSTEMS PHONES GROUP CHANNEL 823.800 MHz AF 0 [MISI] 0 MHz AF 0 [MISI] 0 MHz GROUP CHANNEL SET POWER ME100G²T UHF PLL STEREO TRANSMITTER

Émetteur de poche

Tournez le potentiomètre vers la gauche pour baisser le niveau d'écoute, vers la droite pour l'augmenter. Pour éviter tout traumatisme auditif, nous vous recommandons, avant de porter le casque/les écouteurs, de régler le volume au minimum, puis de le monter progressivement. Attention, écouter longtemps à niveau sonore élevé peut abîmer l'oreille de façon définitive.

3 ÉCRAN LCD

Voir «Menus de réglage de l'appareil».

4 FLÈCHE VERS LE HAUT = AUGMENTATION DES VALEURS

Voir «Menus de réglage de l'appareil».

5 FLÈCHE VERS LE BAS = RÉDUCTION DE LA VALEURN

Voir «Menus de réglage de l'appareil».

6 TOUCHE DE VALIDATION (SET)

Voir «Menus de réglage de l'appareil».

7 TOUCHE POWER

Mise sous tension : Maintenir enfoncée la touche pendant deux secondes. Mise hors tension : Maintenir enfoncée la touche pendant deux secondes.

PANNEAU ARRIÈRE ÉMETTEUR

DC 12-18V 300mA MONO STEREO LEFT AF INPUT BALANCED RIGHT AF INPUT BALANCED LEFT AF LEVEL RIGHT ANTEFFNA CE

1 ENTRÉE POUR BLOC SECTEUR

2 SÉLECTEUR STEREO/MONO

Mode Stéréo : Il faut utiliser les entrées audio gauche et droite du récepteur pour pouvoir entendre un signal en stéréo. Il est nécessaire d'avoir un niveau identique sur les entrées ligne gauche et droite.

Mode Mono : Il faut au moins utiliser une des entrées ligne. Dans ce cas, ce signal mono est envoyé sur les deux côtés du casque/des écouteurs.

Si les deux entrées sont utilisées, et correspondent à des signaux différents, ces signaux sont sommés en mono en interne. Si ces signaux sont différents (par exemple, instrument et voix), leur mixage s'effectue en modifiant les niveaux des canaux gauche et droit.

3 CONNECTEUR ENTRÉE COMBO (MIXTE XLR/JACK 6,35 MM) GAUCHE

4 ENTRÉE XLR/JACK 6,35 MM DROITE

5 NIVEAU D'ENTRÉE

Canal gauche

6 NIVEAU D'ENTRÉE

Canal droit

7 EMBASE ANTENNE

50 Ω

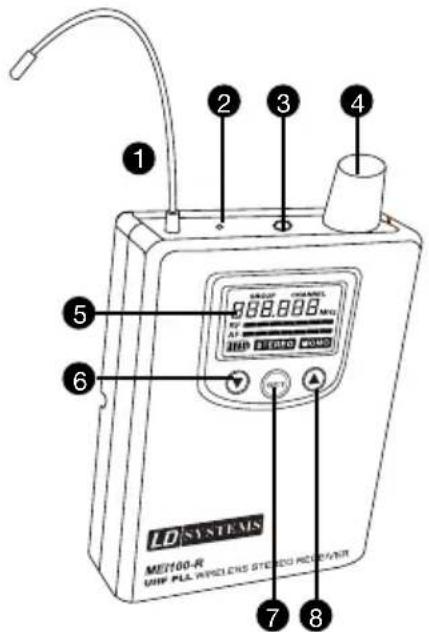

RÉCEPTEUR DE POCHE

LD SYSTEMS ME100-R UHF PLL-HPBCLCHS STEREO MEM/SVR 1 2 3 4 5 6 7 8

1 ANTENNE

2 LED PRÉSENCE SIGNAL HF

S'allume dès présence d'un signal HF.

3 PRISE CASQUE/ÉCOUTEURS (MINI-JACK STÉRÉO 3,5 MM)

4 INTERRUPTEUR MARCHE/ARRÊT + RÉGLAGE DU NIVEAU DE SORTIE CASQUE/ÉCOUTEURS

Pour allumer le récepteur, tournez le potentiomètre dans le sens des aiguilles d'une montre, après le déclic. Pour éteindre le récepteur, tournez le potentiomètre dans le sens inverse des aiguilles d'une montre, jusqu'au déclic. Tournez le potentiomètre vers la gauche pour baisser le niveau d'écoute, vers la droite pour l'augmenter. Pour éviter tout traumatisme auditif, nous vous recommandons, avant de porter le casque/les écouteurs, de régler le volume au minimum, puis de le monter progressivement. Attention, écouter longtemps à niveau sonore élevé peut abîmer l'oreille de façon définitive.

5 ÉCRAN LCD

6 FLÈCHE VERS LE BAS = RÉDUCTION DES VALEURS

7 SET

Touche de validation/programmation

8 FLÈCHE VERS LE HAUT = AUGMENTATION DES VALEURS

PINCE CEINTURE

Fixez le récepteur par sa pince sur votre ceinture ou tout autre élément. Pour une tenue en place optimale, la pince doit «prendre» sur toute sa largeur sur la ceinture ou la sangle (voir illustration).

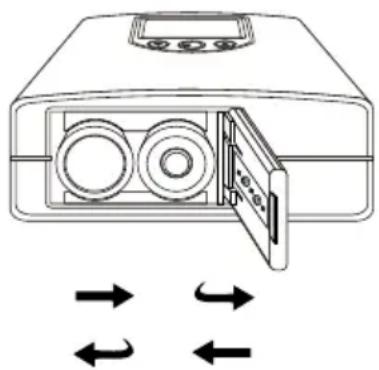

MISE EN PLACE DES PILES

Appuyez sur la région repérée «OPEN» du capot du compartiment à piles, et faites-le glisser simultanément vers le milieu de l'appareil. Le capot se soulève, ce qui permet de procéder au remplacement des piles. Après avoir mis en place les nouvelles piles (en respectant le sens indiqué), appuyez sur la région repérée «CLOSE» du capot du compartiment à piles, et faites-le glisser vers le bord de l'appareil, jusqu'à ce qu'il se verrouille.

L'autonomie peut dépasser 10 heures en utilisant des piles de qualité. Lorsque l'icône en forme de pile clignote dans l'écran LCD, il faut remplacer immédiatement les piles (format LR06, AA). Si l'appareil reste inutilisé pendant longtemps, enlevez les piles.

MENUS DE RÉGLAGE DE L'APPAREIL

RÉGLAGE DE L'ÉMETTEUR

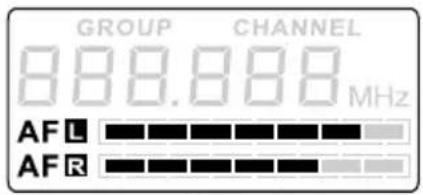

Choix du groupe de fréquences (GROUP) et/ou de canal (CANAL)

Appuyez sur la touche SET (la mention GROUP clignote). Le choix de la fréquence désirée s'effectue par l'intermédiaire des ▲ touches curseur ▼ (voir illustration (voir illustration ① ). Appuyez de nouveau sur la touche SET (la mention CHANNEL clignote alors). Le choix du canal désiré s'effectue par l'intermédiaire des ▲ touches curseur ▼ (voir illustration ② ). Validez vos choix en appuyant sur la touche SET.

Attention : Vous pouvez utiliser autant de récepteurs HF accordés sur un même émetteur que vous le désirez : il suffit qu'ils travaillent sur le même plan de fréquences et qu'ils soient réglés sur la bonne valeur.

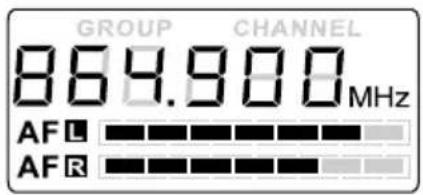

Visualisation du niveau d'entrée audio:

La visualisation du signal d'entrée audio s'effectue par l'intermédiaire de deux échelles horizontales (correspondant aux canaux gauche/droit, voir illustration ③).

Options de visualisation de l'écran LCD:

Niveau d'entrée audio, fréquence de travail de l'émetteur (voir illustration 4).

Le réglage de gain d'entrée du signal audio s'effectue sur le panneau arrière de l'émetteur. Un niveau d'entrée élevé assure un meilleur rapport signal/bruit. Attention toutefois à ne pas saturer les étages d'entrée.

RÉGLAGE DU RÉCEPTEUR

Choix du groupe de fréquences (GROUP) et/ou de canal (CANAL):

Appuyez sur la touche SET (la mention GROUP clignote). Le choix de la fréquence désirée s'effectue par l'intermédiaire des ▲ touches curseur ▼ (voir illustration ⑤ ). Appuyez de nouveau sur la touche SET (la mention CHANNEL clignote alors). Le choix du canal désiré s'effectue par l'intermédiaire des ▲ touches curseur ▼ (voir illustration ⑥ ). Validez vos choix en appuyant sur la touche SET.

Indication de l'état des piles:

L'état des piles du récepteur est visualisé sur un indicateur à 5 segments (voir illustration 7).

Le récepteur reconnaît le format du signal HF (stéréo ou mono) automatiquement et l'indique dans l'écran LCD (voir illustration 8). Le réglage de mode Mono/stéréo s'effectue au niveau de l'émetteur.

Options de visualisation de l'écran LCD:

État des piles, niveau HF/audio, monde Stereo/Mono, fréquence de travail (voir illustration 9).

Pour obtenir une portée optimale, installez l'émetteur à une hauteur d'environ 1 mètre, et orientez l'antenne vers le haut, en l'inclinant. Si vous utilisez plusieurs appareils HF dans une même installation, vérifiez bien que les antennes ne se touchent pas, et ne se croisent pas. N'installez pas l'émetteur à proximité immédiate d'objets métalliques ou d'appareils à contrôle numérique (lecteur de CD, ordinateur, console numérique, etc.). L'émetteur et le récepteur devraient se trouver en contact visuel direct.

EN CAS DE PROBLÈME

PROBLÈME AFFICHEUR SOLUTION
	Récepteur : L'écran est éteint.	Vérifiez que les piles ne sont pas usées et que le récepteur est allumé.
	Émetteur : L'écran est éteint.	Vérifiez que le bloc secteur est bien connecté à l'émetteur. Allumez l'émetteur.
Pas de son, ou niveau très faible	Récepteur : Allumé, mais l'indicateur HF reste éteint.	Vérifiez que l'émetteur et le récepteur sont réglés sur une fréquence identique.
		Réduisez la distance séparant l'émetteur et le récepteur, et assurez-vosu qu'ils sont en contact visuel direct.
		Vérifiez que l'antenne de l'émetteur est montée correctement.
	Récepteur : Allumé, et l'indicateur HF est allumé.	Montez le volume sur le récepteur, et vérifiez le branchement des écouteurs.
		Vérifiez le niveau d'entrée du signal sur l'émetteur, et augmentez-le le cas échéant.
Distorsion ou bruit de fond Récepteur : Indicateur HF allumé		Éloignez le récepteur de toute source d'interférences (appareils contrôlés numériquement, par exemple lecteur de CD, ordinateur, console numérique...).
		Changez de fréquence de travail.
Distorsion.	Récepteur : L'icône en forme de pile clignote.	Remplacez les piles.
	Émetteur : Niveau d'entrée trop élevé.	Réduisez le niveau du signal d'entrée de l'émetteur, ou le niveau de sortie sur la source de signal audio.

Référence Set : LDMEI100G2

Référence récepteur de poche : LDMEI100G2BPR

Plage de fréquences : LDMEI100G2: 823 - 832 MHz et 863 - 865 MHzLDMEI100G2B5: 584 – 607 MHzLDMEI100G2B6: 655 – 679 MHz

Nombre de canaux : LDMEI100G2: 96 (8 groupes de 12 canaux)LDMEI100G2B5/6: 120 (10 groupes de 12 canaux)

Type de liaison HF : FM, stéréo

Réponse en fréquence : 80 Hz - 15 kHz

Rapport signal/bruit : > 90 dB(A)

Taux de distorsion (THD) : 0,50%

Sortie audio : sur mini-jack stéréo 3,5 mm

Puissance maximale de sortie : 100 mW

Contrôles : réglage volume / On / Off, Set, touches curseur (Haut/Bas)

Indicateurs : Écran LCD multifonctions, signal HF

Tension secteur : 2 piles, type LR06 [AA]

Autonomie : > 10 heures (variable selon la qualité des piles)

Dimensions (L x H x P) : 65 x 95 x 25 mm

Masse : 0,07 kg (sans les piles)

Référence émetteur : LDMEI100G2T

Plage de fréquences : LDMEI100G2: 823 - 832 MHz et 863 - 865 MHz
	LDMEI100G2B5: 584 – 607 MHz
	LDMEI100G2B6: 655 – 679 MHz
Nombre de canaux : LDMEI100G2: 96 (8 groupes de 12 canaux)
	LDMEI100G2B5/6: 120 (10 groupes de 12 canaux)
Mode de fonctionnement :	Mono / Stéréo
Type de liaison HF : FM, stéréo
Puissance de sortie HF :	10 mW
Réponse en fréquence : 80 Hz - 15 kHz
Rapport signal/bruit : > 90 dB(A)
Taux de distorsion (THD) : 0,50%
Entrées :	2 x Combo (XLR/jack 6,35 mm)
Impédance d'entrée :	100 kohms
Type de connecteur antenne :	TNC
Contrôles :	Power (On/Off), Set, touches curseur (Haut/Bas), volume casque, niveau signal audio (AF) gauche/droit, sélecteur mode Mono/Stereo
Indicateurs : Écran LCD multifonctions
Alimentation :	Bloc secteur externe
Tension d'alimentation :	continue, 9 à 18 V, intensité consommée 300 mA
Dimensions (L x H x P) : 212 x 38 x 90 mm

Masse : 0,57 kg

Référence écouteurs intra-auriculaires :	LDIEHP1
Type :	intra-auriculaire (in-ear)
Réponse en fréquence : 30 Hz - 20 kHz
Impédance nominale :	16 Ohms
Connecteur :	mini-jack stéréo 3,5 mm
Longueur du câble :	1,5 m

DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous pouvez nous demander la déclaration de conformité actuelle à l'adresse [e-mail].

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

ESPAÑOL
