MANUAL DE USUARIO ABCDV160SY CANDY

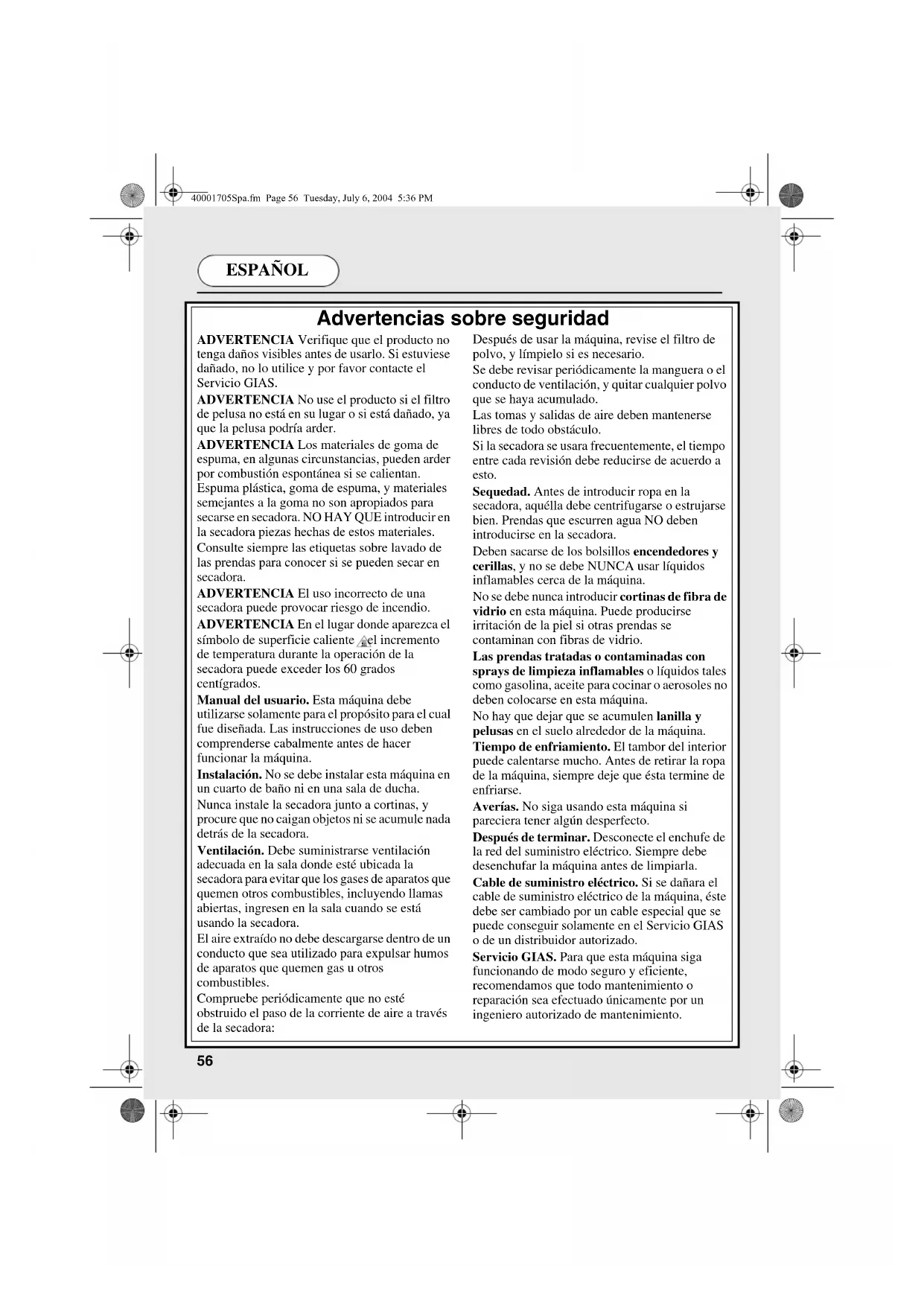

Advertencias sobre seguridad ADVERTENCIA Verifique que el producto no tenga daños visibles antes de usarlo. Si estuviese dañado, no lo utilice y por favor contacte el Servicio GIAS. ADVERTENCIA No use el producto si el filtro de pelusa no está en su lugar o si está dañado, ya que la pelusa podría arder. ADVERTENCIA Los materiales de goma de espuma, en algunas circunstancias, pueden arder por combustión espontánea si se calientan. Espuma plástica, goma de espuma, y materiales semejantes a la goma no son apropiados para secarse en secadora. NO HAY QUE introducir en la secadora piezas hechas de estos materiales. Consulte siempre las etiquetas sobre lavado de las prendas para conocer si se pueden secar en secadora. ADVERTENCIA El uso incorrecto de una secadora puede provocar riesgo de incendio. ADVERTENCIA En el lugar donde aparezca el símbolo de superficie caliente , el incremento de temperatura durante la operación de la secadora puede exceder los 60 grados centígrados. Manual del usuario. Esta máquina debe utilizarse solamente para el propósito para el cual fue diseñada. Las instrucciones de uso deben comprenderse cabalmente antes de hacer funcionar la máquina. Instalación. No se debe instalar esta máquina en un cuarto de baño ni en una sala de ducha. Nunca instale la secadora junto a cortinas, y procure que no caigan objetos ni se acumule nada detrás de la secadora. Ventilación. Debe suministrarse ventilación adecuada en la sala donde esté ubicada la secadora para evitar que los gases de aparatos que quemen otros combustibles, incluyendo llamas abiertas, ingresen en la sala cuando se está usando la secadora. El aire extraído no debe descargarse dentro de un conducto que sea utilizado para expulsar humos de aparatos que quemen gas u otros combustibles. Compruebe periódicamente que no esté obstruido el paso de la corriente de aire a través de la secadora: Después de usar la máquina, revise el filtro de polvo, y límpielo si es necesario. Se debe revisar periódicamente la manguera o el conducto de ventilación, y quitar cualquier polvo que se haya acumulado. Las tomas y salidas de aire deben mantenerse libres de todo obstáculo. Si la secadora se usara frecuentemente, el tiempo entre cada revisión debe reducirse de acuerdo a esto. Sequedad. Antes de introducir ropa en la secadora, aquélla debe centrifugarse o estrujarse bien. Prendas que escurren agua NO deben introducirse en la secadora. Deben sacarse de los bolsillos encendedores y cerillas, y no se debe NUNCA usar líquidos inflamables cerca de la máquina. No se debe nunca introducir cortinas de fibra de vidrio en esta máquina. Puede producirse irritación de la piel si otras prendas se contaminan con fibras de vidrio. Las prendas tratadas o contaminadas con sprays de limpieza inflamables o líquidos tales como gasolina, aceite para cocinar o aerosoles no deben colocarse en esta máquina. No hay que dejar que se acumulen lanilla y pelusas en el suelo alrededor de la máquina. Tiempo de enfriamiento. El tambor del interior puede calentarse mucho. Antes de retirar la ropa de la máquina, siempre deje que ésta termine de enfriarse. Averías. No siga usando esta máquina si pareciera tener algún desperfecto. Después de terminar. Desconecte el enchufe de la red del suministro eléctrico. Siempre debe desenchufar la máquina antes de limpiarla. Cable de suministro eléctrico. Si se dañara el cable de suministro eléctrico de la máquina, éste debe ser cambiado por un cable especial que se puede conseguir solamente en el Servicio GIAS o de un distribuidor autorizado. Servicio GIAS. Para que esta máquina siga funcionando de modo seguro y eficiente, recomendamos que todo mantenimiento o reparación sea efectuado únicamente por un ingeniero autorizado de mantenimiento. 40001705Spa.fm Page 56 Tuesday, July 6, 2004 5:36 PMESPAÑOL

Advertencias sobre seguridad 56 Modo de abrir la puerta 60 Requisitos eléctricos 57 Filtro 60 Requisitos de ventilación 58 Guía de secado 61 Preparación del material para secar 59 Controles e indicadores 62 Preparación de la ropa 59 Operación 63 Peso máximo del material para secar 59 Modo de limpiar la secadora 64 Clasificación del material para secar 59 Especificaciones técnicas 64 No secar en secadora 59 Identificación y solución de Ahorra energía 59 problemas 65 Garantía 66 ES IMPORTANTE LEER ESTAS INSTRUCCIONES CON MUCHA ATENCIÓN Esta máquina debe usarse de acuerdo a las instrucciones que vienen en este manual. Es exclusivamente para uso doméstico, para secar textiles y de uso casero y ropa, si se ha utilizado una solución acuosa en el proceso de limpieza. NO DEBE usarse con productos de limpiado en seco. Para su seguridad personal, es importante que esta secadora se instale correctamente. En caso de alguna duda acerca de la instalación, llame al Servicio GIAS de Atención al Cliente para obtener asesoría. Antes de usar la secadora por primera vez: ● rogamos leer con atención las instrucciones de este manual. ● retire todo el material que se haya guardado en el interior del tambor. ● con un trapo húmedo, limpie el interior del tambor y de la puerta para quitar el polvo que pueda haberse depositado durante el traslado. IMPORTANTE: Esta secadora debe usarse exclusivamente para secar textiles de uso casero y ropa, cuando se ha utilizado una solución acuosa para el proceso de limpieza. NO use la secadora para secar telas tratadas con líquidos de limpiado en seco. Requisitos eléctricos Esta máquina viene con un enchufe compacto diseñado para no ser realambrado. El enchufe debería estar en una posición accesible para poder desconectarlo después de haberse instalado la máquina. IMPORTANTE: Los conductores del cable de electricidad de la red son de diferentes colores, de acuerdo al código siguiente: Azul - NEUTRO Marrón - CON CORRIENTE Verde y amarillo - TIERRA Si se dañara el cable eléctrico de esta máquina, debe reemplazarse con un cable especial que se puede obtener únicamente del Servicio GIAS de Atención al Cliente o de un distribuidor GIAS autorizado. ¡AVISO IMPORTANTE!

MÁQUINA TENGA CONEXIÓN A

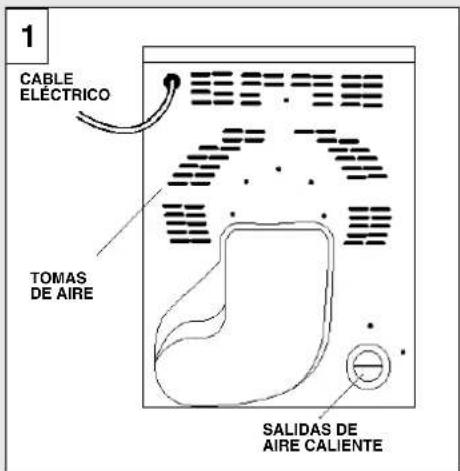

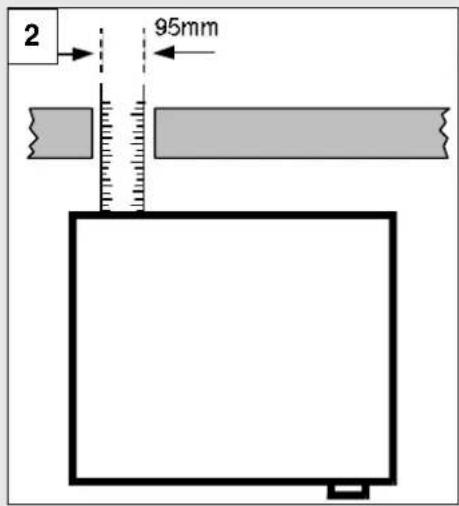

Requisitos de instalación y ventilación IMPORTANTE: Esta secadora debe instalarse de tal manera que las tomas y salidas de aire no estén obstruidas (fig. 1). Debería haber una separación de por lo menos 12 mm (0,5 pulgadas) entre los lados y parte posterior de la máquina y los muros y armarios alrededor. Para que haya suficiente ventilación, no debe obstruirse el espacio entre el fondo de la máquina y el suelo. NUNCA debe instalar la secadora junto a cortinas. Evite que los objetos caigan o se acumulen detrás por los lados o detrás de la máquina, ya que pueden obstruir la toma y salidas de aire. Esta secadora viene con una manguera de ventilación. Se recomienda encarecidamente usar la manguera de ventilación para que el aire caliente salga al ambiente exterior, para así optimizar la eficiencia del secado. Proteja la salida exterior contra el viento predominante para evitar que entren corrientes de aire que puedan reducir el rendimiento en el proceso de secado. Si la secadora se instala debajo de una encimera o en forma empotrada, es imprescindible usar la manguera de ventilación para llevar el aire húmedo y caliente a una distancia de la secadora, porque de otra manera la secadora no funcionará eficientemente debido a la recirculación del aire húmedo. Se puede instalar la manguera de tal manera que pase por una pared o por una puerta o ventana abierta (fig. 2). La manguera tiene un diámetro de 95 mm (3,75 pulgadas) y puede extenderse hasta una longitud de 1,8 metros (6 pies). No se recomienda usar mangueras de ventilación que tengan una longitud superior a los 1,8 metros (6 pies), porque se reducirá el rendimiento de la secadora. Vigile que la manguera de ventilación no se enrosque, porque eso podría impedir el funcionamiento eficiente de la secadora.

Preparación del material para secar Antes de usar la secadora por primera vez, limpie el interior del tambor y de la puerta con un trapo húmedo. Verifique que las piezas que quiere secar sean apropiadas para secar en secadora, según como lo indican los iconos que lleva cada pieza. Preparación de la ropa Se deben atar o sujetar cordones, cremalleras etc., y comprobar que los bolsillos estén vacíos. Vuelva los artículos al revés. Ponga las prendas en el tambor, sin apretarlas, para que no se enreden. No sobrecargue el tambor, especialmente al secar artículos grandes, porque de otra manera el material puede quedar adherido al tambor, y no secarse uniformemente. Peso máximo de secado ● Algodón máx. 6 kg ● Fibras sintéticas máx. 3 kg Clasifique el material para secar de la siguiente manera: A) Según los iconos Sobre el cuello o costura interior: Apropiado para secar en secadora. Secar en secadora con alta temperatura. Secar en secadora con baja temperatura solamente. NO secar en secadora. B) Según la cantidad y el espesor Cuando la cantidad del material para secar sea mayor que la capacidad de la secadora, separe la ropa de acuerdo a su espesor (por ej. separe las toallas de la ropa interior delgada). C) Según el tipo de tela Piezas de algodón/hilo: toallas, algodón jersey, ropa de cama y mantelería. Piezas de fibra sintética: blusas, camisas, monos etc. hechos de poliéster o poliamida, como también para mezclas de algodón/fibra sintética. D) Según el grado de secado que se requiera ● Clasifique el material para secar según como lo quiera: listo para planchar, listo para guardar etc. ● Para piezas delicadas, presione el botón ‘CLASE TEJIDOS’( ) para seleccionar una baja temperatura de secado. No secar en secadora: Prendas de lana, seda, telas delicadas, medias de nylon, bordados delicados, tela con adornos metálicos, prendas con guarniciones de PVC o de cuero, zapatillas de deporte, piezas voluminosas como sacos de dormir, etc. IMPORTANTE: No secar piezas que hayan sido tratadas con líquidos para limpiar en seco, ni ropa de goma (peligro de incendio o explosión). Ahorra energía Sólo ponga en la secadora piezas que se hayan estrujado bien o que se hayan centrifugado. Cuanto más secas estén las piezas para secar, menor será el tiempo de secado, lo cual ahorra electricidad. SIEMPRE procure secar la máxima cantidad de piezas, ya que de esta manera se ahorra tiempo y electricidad. NUNCA debe sobrepasar el peso máximo, ya que esto malgasta tiempo y electricidad. Antes de cada ciclo de secado, SIEMPRE compruebe que el filtro esté limpio. NUNCA ponga en la secadora piezas que escurren agua, ya que se puede dañar la máquina. 40001705Spa.fm Page 59 Tuesday, July 6, 2004 5:36 PMESPAÑOL

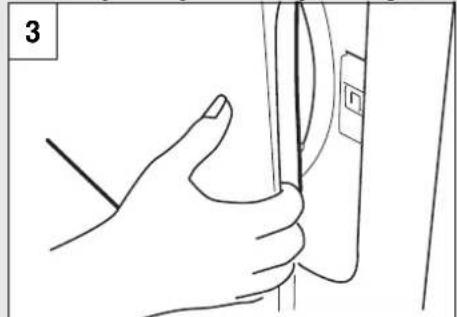

Modo de abrir la puerta Tire de la palanca para abrir la puerta (fig. 3). Para poner la secadora en marcha nuevamente, cierre la puerta y presione el botón ‘ON’(). Filtro IMPORTANTE: Para mantener la eficiencia de la secadora, compruebe, antes de cada ciclo de secado, que el filtro de pelusas esté limpio.

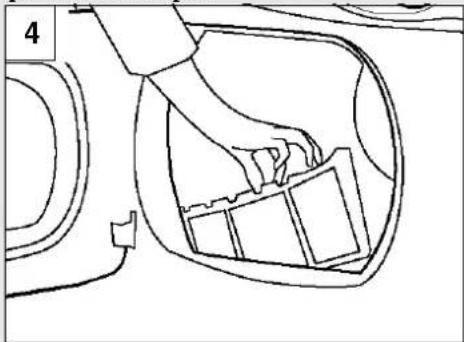

1. Tire del filtro hacia arriba (fig. 4).

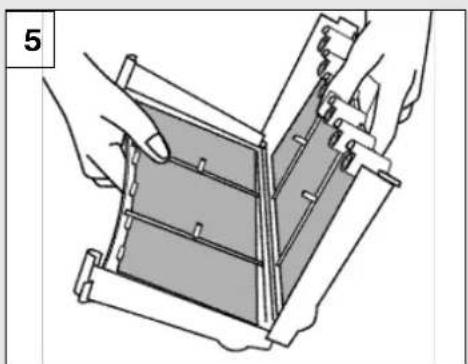

2. Abra el filtro de la manera señalada

3. Con un cepillo suave o las puntas de los

dedos, saque cuidadosamente las hilas.

4. Rearme el filtro, acoplándolo con un

golpe seco, y empújelo nuevamente a su sitio. Indicador ‘Limpieza Filtro’ ( ) Se ilumina cuando hace falta limpiar el filtro. Si las piezas para secar no se secan, verifique que no se haya tapado el filtro. El indicador también se ilumina cuando la manguera de ventilación está tapada o enroscada.

Guía de secado La tabla muestra el tiempo aproximado de secado, según el tipo de tela y la humedad de la ropa. PROGRAMA DE PLANCHADO RÁPIDO: SUAVIZA LAS ARRUGAS Y FACILITA EL PLANCHADO RECUERDE: Durante los últimos 10 minutos, las piezas siempre se secan con aire bastante frío. Para telas delicadas, seleccione el botón ‘CLASE TEJIDOS’ ( ) para todos los programas de secado. Esto reduce la temperatura de secado para proteger su ropa. TEMPERATURA

SELECCIONADA PESADO MEDIANO LIGERO

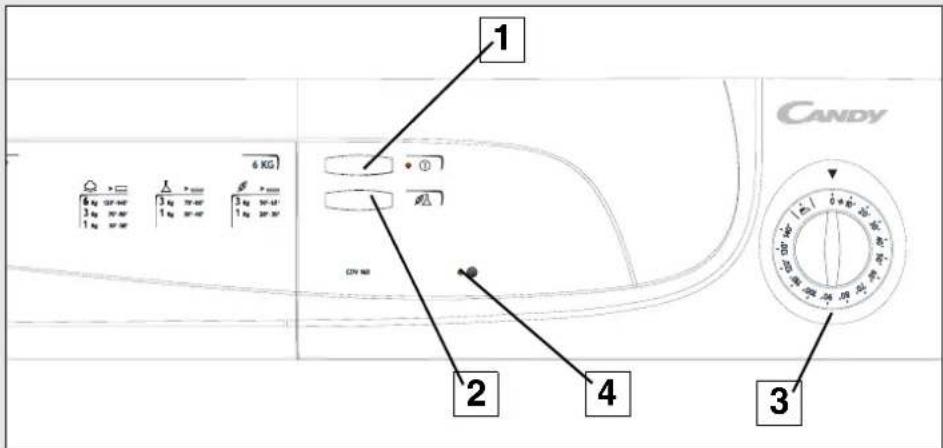

1. Botón ‘ON’ e indicador – presione para activar la máquina, y se iluminará el indicador

– presione para bajar la temperatura para piezas delicadas, y presione nuevamente para seleccionar temperatura alta ( ).

3. Con el dial ‘TIEMPO DE SECADO’ se selecciona el tiempo de secado o la opción de

preparación para planchar.

4. Se enciende el indicador ‘LIMPIEZA FILTRO’ cuando debe limpiarse el filtro ( ).

1. Abra la puerta y ponga las piezas para

secar en el interior del tambor. Cuide de que la ropa no estorbe al cerrar la puerta.

2. Para secar piezas delicadas, presione el

botón ‘CLASE TEJIDOS’ para bajar la temperatura. Al terminar, presione nuevamente para seleccionar temperatura alta. Temperatura seleccionada ALTA

SECADO’ hasta que el tiempo de secado requerido se alinee con el símbolo

Al seleccionar ‘PLANCHADO RÁPIDO’, señalado por el símbolo del dial ‘TIEMPO DE SECADO’ se dispone de una función de acondicionamiento y antiarrugas. La secadora calienta las piezas para secar durante 9 minutos, seguido por un período de enfriamiento de 3 minutos, y es especialmente apropiado para ropa que pueda haberse dejado por algún tiempo antes de plancharla, en una canasta de la ropa, por ejemplo. También a veces la ropa se pone rígida cuando se seca en una cuerda al exterior o en radiadores en el interior. Con el proceso de ‘PLANCHADO RÁPIDO’, se suavizan las arrugas de la tela, haciendo que el planchado sea más rápido y fácil.

4. Cierre la puerta suavemente,

empujándola lentamente hasta oír que se cierra con un golpecito seco.

5. Presione el botón ‘ON’ (INICIAR). Se

ilumina la luz indicadora y se inicia el ciclo de secado.

6. Las piezas se secan al girar en aire

caliente controlado por termostato. Durante los últimos 10 minutos, se usa aire frío para reducir el arrugamiento y enfriar las piezas, dejándolas listas para manipular.

7. Al finalizarse todo el programa, el

tambor deja de girar y el dial señala el símbolo T.

8. Abra la puerta y saque las piezas que se

pusieron para secar.

9. Después de cada ciclo de secado, limpie

el filtro para optimizar la eficiencia de la secadora. (Véase la sección ‘Filtro’.) ¡AVISO IMPORTANTE!

EL TAMBOR, LA PUERTA Y

Modo de limpiar la secadora IMPORTANTE: Antes de limpiar esta máquina, siempre se debe apagarla y desconectar el enchufe del suministro eléctrico. Limpie el filtro después de cada ciclo de secado. Después de usar la máquina cada vez, limpie el interior del tambor y deje la puerta abierta por un tiempo para permitir que se seque por la circulación de aire. Limpie con un trapo suave la parte exterior de la máquina y de la puerta. NO use estropajos abrasivos ni productos de limpieza. Para evitar que la puerta quede pegada, se debe limpiar la junta de la misma periódicamente con una crema de limpieza no abrasiva. Especificaciones técnicas Capacidad del tambor 115 litros Cantidad máxima de piezas para secar 6 kg Altura 85 cm Ancho 60 cm Profundidad 60 cm Categoría de consumo de energía C Nota: Para datos eléctricos, referirse a la etiqueta de homologación que se encuentra en el frente de la caja de la secadora (con la puerta abierta). 40001705Spa.fm Page 64 Tuesday, July 6, 2004 5:36 PMESPAÑOL

Identificación y solución de problemas Si esta secadora no funcionara correctamente, revise los siguientes puntos antes de llamar a un técnico de mantenimiento. El tiempo de secado es demasiado largo/ la ropa no está suficientemente seca: ● ¿Ha seleccionado el tiempo de secado/ programa correcto? Pase a la página 61. ● ¿Estaba la ropa demasiado mojada? ¿La ropa fue bien estrujada o se centrifugó? ● ¿Hace falta limpiar el filtro? Pase a la página 60. ● ¿Se ha sobrecargado la secadora? Pase a la página 59. ● ¿Está enroscada o tapada la manguera de ventilación? Pase a la página 58. ● ¿Es demasiado pequeña la cantidad de piezas que se quiere secar? Pase a la página 63. ● ¿Se tiene todavía seleccionada la opción ‘CLASE TEJIDOS’ de un ciclo anterior? Pase a la página 62. La secadora no funciona: ● ¿Está funcionando el suministro de electricidad hacia la secadora? Compruébelo con otro aparato, como una lámpara de mesa. ● ¿El enchufe está correctamente conectado con el suministro de la red? ● ¿Se ha cortado la electricidad? ● ¿Se ha quemado el fusible? ● ¿La puerta está completamente cerrada? Pase a la página 63. ● ¿La secadora está encendida, tanto en el suministro de electricidad como en la máquina? Pase a la página 62. ● ¿Se ha seleccionado el tiempo de secado o el programa? Pase a la página 62. ● ¿Se ha presionado el botón ‘ON’ después de abrir la puerta? Pase a la página 60. Se ha encendido el indicador ‘Limpieza filtro’ ● ¿Hace falta limpiar el filtro? Pase a la página 60. ● ¿Está enroscada o tapada la manguera de ventilación? Pase a la página 58. Si se dañara el cable eléctrico de esta máquina, debe reemplazarse con un cable especial que se puede obtener únicamente del Servicio GIAS de Atención al Cliente o de un distribuidor GIAS autorizado. Si después de revisar todos los aspectos recomendados persistiera algún problema con la secadora, llame al Servicio GIAS de Atención al Cliente para obtener asesoría. Puede que le asesoren a Ud por teléfono o le formalicen una visita conveniente de un ingeniero para acudir bajo los términos de su garantía. Sin embargo, es posible que tenga que pagar por el servicio si alguna de las siguientes condiciones es aplicable a su máquina: ● Si se halla en buen estado de funcionamiento. ● Si no se ha realizado la instalación de acuerdo a las instrucciones. ● Si se ha usado incorrectamente. 40001705Spa.fm Page 65 Tuesday, July 6, 2004 5:36 PMESPAÑOL

Garantía INSTRUCCIONES PARA

La parte del impreso de garantía de color amarillo, tiene que ser rellenada en todos sus apartados (A y B). La parte A tiene que estar debidamente cumplimentada, en poder del usuario dentro del período de garantía, en el caso de requerimiento del SAT. La parte B tiene que ser enviada inmediatamente a la dirección de la central post venta. CONDICIONES

1. CANDY ampara la reposición o

reparación de todos los componentes del aparato defectuoso, incluyendo la Mano de Obra necesaria para ello, excepto piezas de plástico, cristales, lámparas, esmaltes y pinturas que se hayan deteriorado por golpes.

2. El plazo de Garantía es de SEIS

MESES a partir de la fecha de compra que deberá ser acreditada mediante la factura de compra y la garantía debidamente cumplimentada.

3. A partir de la finalización del plazo de

garantía CANDY concede la gratuidad de los componentes durante SEIS MESES.

4. Este Certificado de Garantía no cubre

las averías que sean producidas por instalación incorrecta o mal uso, así como las derivadas de fenómenos atmosféricos y geológicos y las causadas por fuerza mayor.

5. Además de los supuestos que se

derivan de las cláusulas anteriores, esta Garantía se anula por intervención de personal no autorizado ni perteneciente por tanto, a la red de servicios oficiales CANDY y por manipulación en la placa de matrícula o falsificación de los datos de este Certificado.

Para poder beneficiarse de esta Garantía es condición indispensable presentar en el momento de la reparación, la tarjeta debidamente rellenada con la fecha de venta y sellada por el comercio vendedor así como la factura de compra. Spanish guarantee.fm Page 66 Tuesday, July 6, 2004 5:36 PMPORTUGUÊS

2. Abra o filtro como ilustrado (fig. 5).
