MANUAL DE USUARIO GWS 21230 HV Professional BOSCH
Características técnicas
| Amoladora GWS 21-180 HV | GWS 21-230 HV PROFESSIONAL | GWS 24-180 BV PROFESSIONAL | ||
| PROFESSIONAL | ||||
| Número de pedido 0 601 851 B.. 0 601 852 B.. 0 601 853 B.. | ||||
| Con limitación de la corriente de arranque | GWS 21-180 JHV PROFESSIONAL | GWS 21-230 JHV PROFESSIONAL | GWS 24-180 JBV PROFESSIONAL | |
| Número de pedido 0 601 851 G.. 0 601 852 G.. 0 601 853 G.. | ||||
| Potencia absorbida nominal* [W] 2 100 2 100 2 400 | ||||
| Potencia útil [W] 1 350 1 350 1 700 | ||||
| Revoluciones en vacío [min | ^-1 ] | 8 500 6 500 8 500 | ||
| ∅ de discos de amolar, máx. | [mm] | 180 | 230 | 180 |
| Rosca del husillo | M 14 | M 14 | M 14 | |
| Peso sin cable de red, aprox. | [kg] | 4,4 | 4,4 | 5,2 |
| Clase de protección | ☐ / II | ☐ / II | ☐ / II | |
| Amoladora GWS 24-230 BV | GWS 26-180 BV PROFESSIONAL | GWS 26-230 BV PROFESSIONAL | ||
| PROFESSIONAL | ||||
| Número de pedido 0 601 854 B.. 0 601 855 B.. 0 601 856 B.. | ||||
| Con limitación de la corriente de arranque | GWS 24-230 JBV PROFESSIONAL | GWS 26-180 JBV PROFESSIONAL | GWS 26-230 JBV PROFESSIONAL | |
| Número de pedido 0 601 854 G.. 0 601 855 G.. 0 601 856 G.. | ||||
| Potencia absorbida nominal* [W] 2 400 2 600 2 600 | ||||
| Potencia útil [W] 1 700 1 800 1 800 | ||||
| Revoluciones en vacío [min | ^-1 ] | 6 500 8 500 6 500 | ||
| ∅ de discos de amolar, máx. | [mm] | 230 | 180 | 230 |
| Rosca del husillo | M 14 | M 14 | M 14 | |
| Peso sin cable de red, aprox. | [kg] | 5,2 | 5,2 | 5,2 |
| Clase de protección | ☐ / II | ☐ / II | ☐ / II | |
Preste atención al nº de pedido de su máquina. Las denominaciones comerciales en ciertas máquinas pueden variar.
Los picos de intensidad durante la conmutación causan un descenso transitorio de la tensión. Si las condiciones en la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. Con impedancias de red inferiores a 0,25 ohmios es muy improbable que se produzcan perturbaciones.
* Indicaciones válidas para tensiones nominales [U] de 230/240 V. Estas indicaciones pueden variar para tensiones menores y en algunas ejecuciones para ciertos países.
Utilización reglamentaria
El aparato ha sido proyectado para tronzar, desbastar y cepillar metales y materiales de piedra sin la aportación de agua. Al tronzar piedra es obligatorio utilizar el soporte guía.
Indicaciones concernientes a la estática
Las ranuras en paredes portantes deben practicarse conforme a la norma DIN 1053 parte 1, o bien, de acuerdo a las disposiciones específicas de cada país.
Es imperativo atenerse a estas disposiciones. Antes de iniciar el trabajo debe consultarse al aparejador, arquitecto o los responsables de la dirección de obras.
Información sobre ruidos y vibraciones
Determinación de los valores de medición según norma EN 50 144.
El nivel de ruido típico del aparato corresponde a: nivel de presión de sonido 90 dB (A); nivel de potencia de sonido 103 dB (A).
¡Usar protectores auditivos!
El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s ^2 (1,7 m/s ^2 ).
Elementos del aparato
La numeración de los elementos del aparato está referida a su imagen en la página ilustrada.
Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.
1 Rosca para empuñadura adicional (3x)
2 Botón de bloqueo de husillo
3 Interruptor de conexión/desconexión
4 Amortiguador de vibraciones
5 Empuñadura adicional
6 Husillo
7 Caperuza protectora
8 Tornillo de ajuste
9 Palanca de fijación
10 Brida de apoyo con junta anular
11 Disco de desbastar/tronzar*
12 Tuerca de fijación
13 Tuerca de fijación rápida *SDS-clic
14 Tornillo de fijación
15 Resalte codificador
16 Caperuza protectora del vaso de esmerilar*
17 Vaso de esmerilar*
18 Llave de dos pivotes para tuerca de fijación*
19 Protección para las manos*
20 Arandelas distanciadoras*
21 Plato lijador de goma*
22 Hoja lijadora*
23 Tuerca tensora*
24 Cepillo de vaso*
25 Disco tronzador diamantado*
26 Soporte guía con caperuza protectora de aspiración*

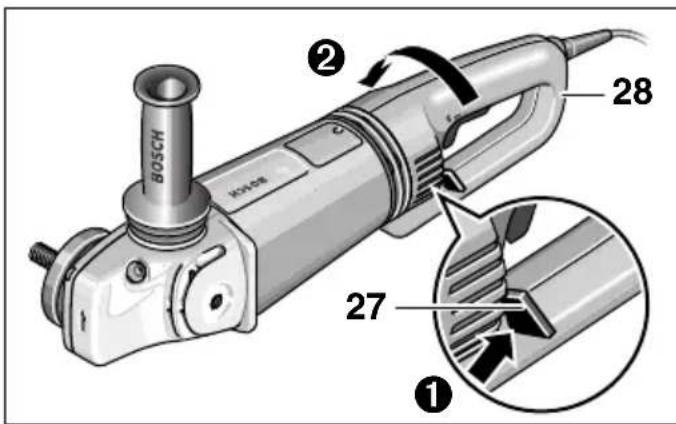

27 Desenclavamiento de la empuñadura
28 Empuñadura

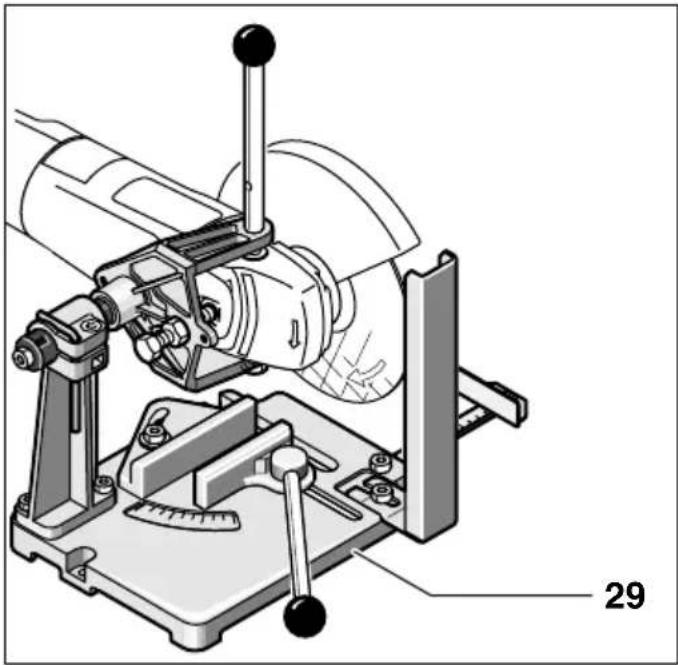

29 Mesa de tronzar*
* Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta de serie.
Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones
allí comprendidas. Adicionalmente deberán respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. Déjese instruir prácticamente en el manejo antes de la primera aplicación.
■ Llevar gafas de protección y protectores auditivos.
■ Para su seguridad, emplee además otros elementos de protección como guantes de protección, calzado fuerte, casco y mandil.
■El polvo producido al trabajar puede ser nocivo para la salud, combustible o explosivo. Ello requiere tomar unas medidas de protección adecuadas.
Por ejemplo: Ciertos tipos de polvo son cancerígenos. Emplear un equipo de aspiración para polvo y virutas adecuado, y colocarse una mascarilla antipolvo.
■El polvo de aleaciones ligeras puede inflamarse o explotar. Mantener siempre limpio el puesto de trabajo, puesto que al mezclarse el polvo de diferentes materiales, éstos pueden resultar especialmente peligrosos.
Si llega a dañarse o cortarse el cable de red durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red. No usar jamás el aparato con un cable deteriorado.
■Conectar los aparatos utilizados en la intemperie a través de un fusible diferencial con una corriente de disparo máxima de 30 mA. No exponer el aparato a la lluvia o humedad.
■ Trabajar siempre con el aparato sujetándolo firmemente con ambas manos y manteniendo una posición estable.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
■ Mantener el cable siempre detrás del aparato.
■Siempre desconectar y esperar a que se detenga el aparato, antes de depositarlo.
En caso de un corte del fluido eléctrico, o al extraer directamente el enchufe de red, desenclavar inmediatamente el interruptor de conexión/desconexión y llevarlo a la posición de desconexión. De esta manera se evita un arranque accidental.
■El aparato debe utilizarse solamente para el tronzado y amolado en seco.
■ Trabajar siempre con la empuñadura adicional montada en el aparato.
■Únicamente sujetar la herramienta eléctrica por las empuñaduras aisladas en caso de que el útil pudiera llegar a dañar un conductor oculto o el propio cable de red del aparato.
El contacto con un conductor portador de tensión pone bajo tensión las partes metálicas del aparato pudiendo causar una descarga al usuario.
■ Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local.
El contacto con cables eléctricos puede provocar un incendio o sacudida eléctrica. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales o una sacudida eléctrica.
■Al trabajar con discos de desbastar o tronzar debe emplearse la caperuza protectora 7. Al trabajar con el plato lijador de goma 21, con el cepillo de vaso 24, un cepillo de disco, o un disco lijador segmentado, deberá montarse la protección para las manos 19 (accesorio especial).

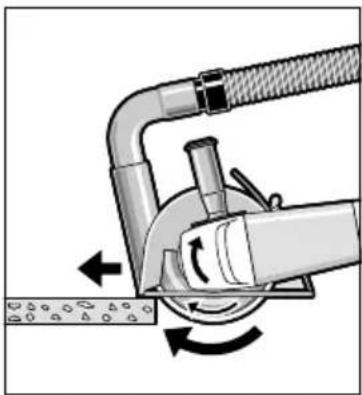

■Al trabajar piedra emplear un sistema para aspiración de polvo. El aspirador debe estar homologado para aspirar polvo de piedra. Al tronzar piedra debe utilizarse un soporte guía.
■No deben trabajarse materiales que contengan amianto.
■ Emplear solamente útiles cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato.
■ Comprobar los útiles antes de su uso. El útil de amolar debe estar perfectamente montado y debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba dejándolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles de amolar si están dañados, si giran de forma descentrada o vibran.
■ Proteger el útil de amolar de los golpes, choques y de la grasa.
■Aproximar el aparato a la pieza solamente estando conectado.
■ Mantenga alejadas sus manos de los útiles de amolar en funcionamiento.
■Observar el sentido de giro. Sujetar siempre el aparato de manera que las chispas y las partículas producidas al trabajar sean lanzadas en dirección contraria al cuerpo.
■Al lijar metales se proyectan chispas. Prestar atención a que no sean lanzadas contra personas. Por el peligro de incendio existente no deben encontrarse materiales inflamables en las proximidades (área de alcance de las chispas).
■ Tenga precaución al practicar ranuras, p. ej. en paredes portantes: véase “Indicaciones concernientes a la estática”.
■Si el disco tronzador llegase a bloquearse repentinamente se obtiene un par de reacción brusco en el aparato. En estos casos debe desconectarse inmediatamente el aparato.
■Observar las dimensiones de los discos de amolar. El orificio debe ajustar sin holgura en la brida de apoyo 10. No utilizar piezas de reducción o adaptadores.
■Jamás deben emplearse los discos tronzadores para desbastar. No ejercer una fuerza lateral sobre los discos tronzadores.
■Atenerse a las instrucciones del fabricante al montar y aplicar el útil.
■ ¡Atención! El útil continúa funcionando por inercia después de desconectar el aparato.
■No sujetar el aparato en un tornillo de banco.
■ Jamás permita que los niños utilicen el aparato.
■Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos.
Montaje de los dispositivos protectores
■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.
■Al trabajar con discos de desbastar o tronzar debe emplearse la caperuza protectora 7.

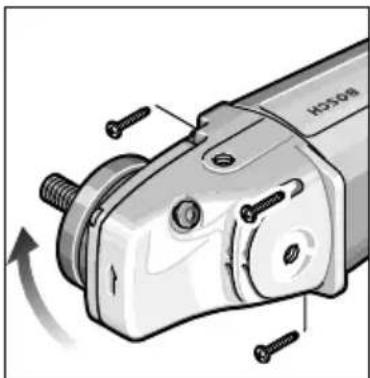

Caperuza protectora con tornillo de fijación
El resalte codificador 15 que lleva la caperuza protectora 7 garantiza que sea montada solamente la caperuza protectora adecuada al tipo de aparato.
Aflojar el tornillo de fijación 14 si fuese preciso.
Insertar el resalte codificador 15 de la caperuza protectora 7 en la ranura de codificación del cue- llo del husillo del cabezal del aparato y girarla a la posición requerida (posición de trabajo).
El lado cerrado de la caperuza protectora 7 debe mostrar siempre hacia el usuario.
Apretar el tornillo de fijación 14.
Caperuza protectora de cierre rápido
La caperuza protectora viene preajustada al diámetro del cuello del husillo. Si fuese preciso, puede modificarse la fuerza de apriete del cierre, aflojando o apretando el tornillo de ajuste 8. Al realizar esto, deberá cuidarse que la caperuza protectora 7 quede firmemente sujeta al cuello del husillo.
Aflojar la palanca de fijación 9.
Insertar la caperuza protectora 7 sobre el cuello del husillo del cabezal del aparato y girarla a la posición de trabajo requerida.
Para sujetar la caperuza protectora 7 apretar la palanca de fijación 9.
El lado cerrado de la caperuza protectora 7 debe mostrar siempre hacia el usuario.
Empuñadura adicional
■ Trabajar siempre con la empuñadura adicional montada en el aparato.
Enroscar la empuñadura adicional 5 al cabezal del aparato de acuerdo al trabajo a realizar.
Amortiguador de vibraciones
No modificar el amortiguador de vibraciones 4 ni la empuñadura adicional. No seguir utilizando las piezas que estén dañadas.
Protección para las manos
Al trabajar con el plato lijador de goma 21, con el cepillo de vaso 24, un cepillo de disco, o un disco lijador segmentado, deberá montarse la protección para las manos 19 (accesorio especial). La protección para las manos 19 se sujeta junto con la empuñadura adicional 5.
Montaje de los útiles
■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.
Emplear solamente útiles cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato.
Los discos de desbastar y de tronzar pueden alcanzar temperaturas muy elevadas al trabajar; espere hasta que se enfríen antes de tocarlos.
■Limpiar el husillo y todas las partes a montar. Para apretar y aflojar los útiles retener el husillo 6 presionando el botón de bloqueo del husillo 2.
¡Accionar el botón de bloqueo del husillo 2 solamente con el husillo detenido!
Discos de desbastar/tronzar
Observar las dimensiones de los discos de amolar. El orificio debe ajustar sin holgura en la brida de apoyo 10. No utilizar piezas de reducción o adaptadores.
Al montar discos tronzadores diamantados debe prestarse atención a que la flecha de sentido de giro del disco tronzador diamantado coincida con el sentido de giro del aparato (flecha de sentido de giro sobre el cabezal del aparato).
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca de fijación 12 y apretarla con la llave de dos pivotes (ver apartado “Tuerca de fijación rápida”).


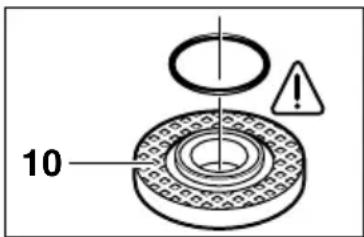

10El cuello de centrado de la brida de apoyo 10 lleva una junta anular (pieza de plástico).
Si la junta anular faltase o estuviese dañada, es imprescindible montar una junta nueva (n° de pedido 1 600 210 039) antes de emplear la brida de apoyo 10.
Después de montar el útil de amolar, debe verificarse si éste está correctamente montado y si gira sin rozar, antes de conectar el aparato.
Para ciertas aplicaciones deberá desmontarse la caperuza protectora 7 y montar la protección para las manos 19. Montar la brida de apoyo especial 10 (accesorio especial, n° de pedido 2 605 703 028) y el disco lijador segmentado sobre el husillo portamuelas 6. Enroscar la tuerca de fijación 12 y apretarla con la llave de dos pivotes.
Plato lijador de goma 21
Para ciertas aplicaciones deberá desmontarse la caperuza protectora 7 y montar la protección para las manos 19.
Antes de montar el plato lijador de goma 21 montar las 2 arandelas distanciadoras 20 en el husillo portamuelas.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca tensora 23 y apretarla con la llave de dos pivotes.
Cepillo de vaso 24/cepillo de disco
Para ciertas aplicaciones deberá desmontarse la caperuza protectora 7 y montar la protección para las manos 19.
El útil tiene que poder enroscarse a una profundidad suficiente en el husillo 6 para que asiente firmemente contra la brida del husillo que se encuentra al final de la rosca del husillo. Apretar el útil con la llave fija.
Vaso de esmerilar
Al trabajar con vasos de esmerilar emplear una caperuza protectora especial 16.
El vaso de esmerilar 17 debe sobresalir de la ca- peruza protectora 16 lo imprescindible nada más para realizar el trabajo.
Reajustar la caperuza protectora 16 a esta medida.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca de fijación 12 y apretarla con la llave de dos pivotes acodada 18 prevista.
Tuerca de fijación rápida SDS-clic
En lugar de la tuerca de fijación 12 puede emplearse la tuerca de fijación rápida 13 (accesorio especial). Los útiles de amolar pueden montarse entonces sin precisar un útil adicional.
La tuerca de fijación rápida 13 debe emplearse solamente en discos de desbastar/tronzar.
Utilizar únicamente una tuerca de fijación rápida 13 en perfecto estado.

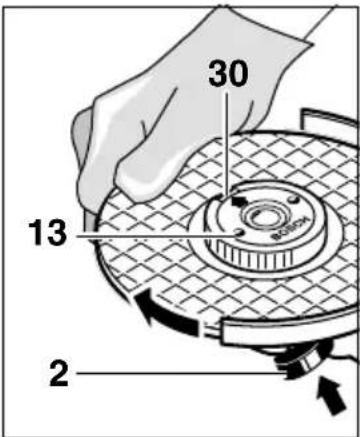

Al montar la tuerca, prestar atención a que la cara que lleva la inscripción no asiente sobre el disco de amolar; la flecha debe encontrarse además sobre la marca índice 30.


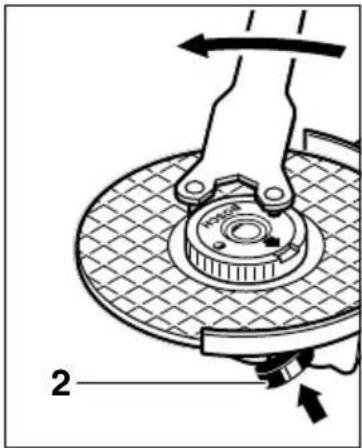

30 13 2Retener el husillo portamuelas presionando el botón de bloqueo del husillo 2. Apretar la tuerca de fijación rápida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.
No intentar aflojar nunca con una tenaza una tuerca de fijación rápida bloqueada, sino con la llave de dos pivotes. Aplicar la llave de dos pivotes según se muestra en la figura.
Útiles admisibles
Pueden emplearse todos los útiles mencionados en estas instrucciones de manejo.
Las revoluciones [miñ] o velocidad periférica [m/s] admisibles en los útiles deben corresponder, como mínimo, a los valores indicados en la tabla.
Deben considerarse por lo tanto siempre las revoluciones/velocidad periférica admisibles marcadas sobre la etiqueta de los útiles.
| máx.[mm] [mm] | d-1[min/s] | ||||
| D | b | ||||
 | 180 | 8 | 22,2 | 8 500 | 80 |
| 230 | 8 | 22,2 | 6 500 | 80 | |
- | 180 | - | - | 8 500 | 80 |
| 230 | - | - | 6 500 | 80 | |
 | 100 | 30 M | 14 8 500 | 45 | |
Puesta en servicio
Cerciorarse de que la tensión de la red sea correcta: La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también a 220 V.
Conexión y desconexión
Para poner en marcha el aparato desplazar hacia adelante el interruptor de conexión/desconexión 3 y presionarlo a continuación.
Para enclavar el interruptor de conexión/desconexión 3 continuar desplazándolo hacia adelante, manteniéndolo presionado.
Para desconectar el aparato soltar, o presionar y soltar si estuviese enclavado, el interruptor de conexión/desconexión 3.
Interruptor de ejecución sin enclavamiento (requerido en ciertos países):
Para poner en marcha el aparato desplazar hacia adelante el interruptor de conexión/desconexión 3 y presionarlo a continuación.
Para desconectar el aparato soltar el interruptor de conexión/desconexión 3.
¡Funcionamiento de prueba!
Comprobar los útiles antes de su uso. El útil debe estar perfectamente montado y debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba dejándolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles si están dañados, si giran de forma descentrada o vibran.
Limitación de la corriente de arranque (Tipo J)
Gracias al arranque suave del aparato es suficiente un fusible de 16 A.
Los aparatos sin limitación de la corriente de arranque necesitan un fusible de mayor amperaje (utilizar por lo menos un fusible lento de 16 A).
Instrucciones de trabajo

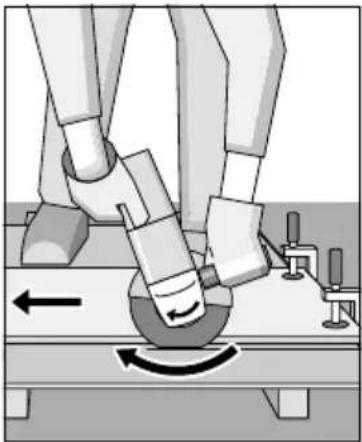

■Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso.
■No solicitar el aparato de manera que llegue a detenerse.
■Los discos de desbastar y de tronzar pueden alcanzar temperaturas muy elevadas al trabajar; espere hasta que se enfríen antes de tocarlos.
Desbastado
Con ángulos de ataque de 30° a 40° se obtiene el mejor resultado al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentamiento excesivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.
Jamás deben usarse discos tronzadores para desbastar.
Con el disco lijador segmentado (accesorio especial) pueden trabajarse también superficies abombadas y perfiles (amolado de contornos).
Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadoras, generan un nivel de ruido menor, y calientan menos la pieza al trabajar.
Tronzado
Al tronzar, el disco no debe presionarse excesivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajar.
No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.
Al tronzar es importante que el sentido de avance de la máquina sea el correcto.
El aparato debe guiarse siempre a contramarcha, ¡nunca en sentido opuesto! De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente.
Mesa de tronzar
Con la mesa de tronzar 29 (accesorio especial) pueden tronzarse piezas de trabajo de igual longitud con un ángulo de inclinación de 0 a 45°.
Atenerse estrictamente a las instrucciones de seguridad y trabajo indicadas en las respectivas instrucciones de manejo de la mesa de tronzar. Solamente emplear mesas de tronzar originales Bosch.
■El aparato debe utilizarse solamente para el tronzado y amolado en seco.
Se recomienda utilizar un disco tronzador diamantado. Para evitar que el aparato se ladee, emplear el soporte guía 26 con una ca-peruza protectora de aspiración especial.
Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.
El aspirador debe estar homologado para succionar polvo de piedra.
Bosch le ofrece el aspirador adecuado.
Conectar el aparato y asentar la parte de- lantera del soporte guía sobre la pieza de trabajo.
Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajar (figura).
Al tronzar materiales muy duros, p. ej. hormigón con un alto contenido de áridos, puede llegar a sobrecalentarse el disco tronzador diamantado llegando incluso a dañarse. Esto se manifiesta por una corona de chispas en el perímetro del disco tronzador diamantado.
En estos casos debe interrumpirse el proceso de tronzado para enfriar el disco tronzador diamantado dejándolo funcionar brevemente sin carga a las revoluciones en vacío.
Tanto una disminución considerable en la progresión del trabajo como una corona de chispas en el perímetro del disco tronzador diamantado son síntomas de que el disco está mellado. Éste puede reafilarse efectuando unos cortes en material abrasivo (p. ej. en arenisca calcárea).
Giro del cabezal del aparato
■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.
El cabezal del aparato puede montarse girado en pasos de 90° respecto a la carcasa del aparato. Ello permite situar al interruptor de conexión/desconexión en una posición más cómoda al efectuar trabajos especiales como, p. ej., en operaciones de tronzado con un soporte guía 26/ mesa de tronzar 29 (accesorios especiales), o en caso de que el usuario sea zurdo.
Desenroscar completamente los cuatro tornillos. Girar el cabezal del aparato con cuidado, y sin separarlo de la carcasa, hasta la nueva posición.
Enroscar nuevamente los tornillos, y apretarlos.
Giro de la empuñadura (GWS 24/26-180/230 (J)BV)
Tirar firmemente del desenclavamiento de la empuñadura 27 en dirección de la flecha (①) girando simultáneamente (②) la empuñadura 28 a la posición deseada, hasta enclavarla. La figura muestra la empuñadura 28 girada en 90°.
El mecanismo de desenclavamiento de la empuñadura 27 y el interruptor de conexión/desconexión 3 disponen de un mecanismo de seguridad.
El aparato no deja conectarse mientras que la empuñadura 28 no se encuentre en-clavada en una de las tres posiciones posibles.
La empuñadura 28 no deja girarse si se encuentra enclavado el interruptor de conexión/desconexión 3.
Mantenimiento y limpieza
■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.
Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad.
En casos especiales puede ocurrir que se acumule polvo metálico susceptible de conducir electricidad en el interior del aparato. Ello puede llegar a mermar la protección de aislamiento del aparato. En estos casos se recomienda la aplicación de un equipo de aspiración estacionario, soplar frecuentemente las rejillas de refrigeración, e intercalar un fusible diferencial.
Si los elementos del amortiguador de vibraciones 4 estuviesen deteriorados, p. ej. fisurados, deberá enviarse el aparato para su reparación a un servicio técnico (ver direcciones bajo el párrafo "Servicio técnico y asistencia al cliente").
Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 dígitos que figura en la placa de características del aparato.
Protección del medio ambiente
Recuperación de materias primas en lugar de producir desperdicios
El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente.
Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro.
Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.
Servicio técnico y asistencia al cliente
Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
©Asesoramiento al cliente.... +34 901 11 66 97
Fax....+34 91 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
📞 +58 (0)2 / 207 45 11
México
Robert Bosch S.A. de C.V.
Interior: +52 (0)1 / 800 627 1286
① D.F.: +52 (0)1 / 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente
📞 +54 (0)810 / 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
① +51 (0)1 / 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
① +56 (0)2 / 520 3100
E-Mail: emasa@emasa.cl
CE Declaración de conformidad
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Reservado el derecho de modificaciones
