BRUGSANVISNING GWS 21230 HV Professional BOSCH

Vær opmærksom på din maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere.
Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,25 Ohm, er det usandsynligt, at der opstår ulemper.
* Angivelser gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelser variere.

Maskinen er beregnet til at gennemskære, skrubbe og børste metal- og stenmaterialer uden brug af vand. Det er forskrift at benytte en føringsslæde, når der skal skæres i sten.

Oplysninger om statik

Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land.

Disse forskrifter skal overholdes. Spørg den an- svarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes.

Støj-/vibrationsinformation

Måleværdier beregnes iht. EN 50 144.

Maskinens A-vurderede støjniveau er typisk:

Lydtrykniveau 90 dB (A), lydeffektnive 103 dB (A).

Brug høreværn.

Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s^2 ( 1,7 m/s^2 ).

Maskinelementer

Nummereringen af maskinens enkelte dele refererer til illustrationen på illustrationssiden.

Klap venligst foldesiden med illustration af maskinen ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

1 Gevind ekstrahändtag (3x)
2 Spindellås
3 Start-stop-kontakt
4 Vibrationsdæmpning
5 Ekstrahåndtag
6 Slibespindel
7 Beskyttelsesskærm
8 Justeringsskrue
9 Spændegreb
10 Holdeflange med O-ring
11 Skrub-/skæreskive*
12 Spændemøtrik
13 Lynspændemøtrik SDS-clic *

14 Klemmeskrue
15 Kode for beskyttelsesskærm
16 Beskyttelsesskærm for kopsten*
17 Kopsten*
18 Tapnøgle til spændemøtrik*
19 Håndbeskyttelse*
20 Afstandsskiver*
21 Gummibagskive*
22 Slibeblad*
23 Rund møtrik*
24 Kopbørste*
25 Diamantskæreskive*
26 Føringsslæde med beskyttelsesskærm og studs til opsugning*
27 Greblås
28 Greb
29 Skærestander*
* Tilbehør, som er illustreret og beskrevet i brugsvejledningen, er ikke altid indeholdt i leveringen!

Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses helt igennem og anvisningerne overholdes, før den tages i brug. Desuden skal de generelle

sikkerhedsforskrifter i vedlagte hæfte overholdes. Få en sagkyndig person til at vise dis, hvordan maskinen fungerer, før den benyttes første gang.

■Brug beskyttelsesbriller og høreværn.

■ Brug af sikkerhedsmæssige grunde også yderligere sikkerhedsudstyr som f.eks. beskyt-telseshandsker, fast fodtøj, hjelm og forklæde.

■ Støv, der opstår under arbejdet, kan være sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsesværn.

For eksempel: Nogle støvarter kan være kræftfremkaldende. Brug egnet støv-/spånop-sugning og bær støvbeskyttelsesmaske.

■ Letmetalstøv kan brænde eller eksplodere. Sørg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er særlig farlig.

■ Hvis strømkablet beskadiges eller skæres over under arbejdet, må kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget.
■Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udløsningstrøm. Brug ikke maskinen, när det regner.
■ Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet.
■Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
■ Ledningen skal altid føres bagud fra maskinen.
■Sluk altid for maskinen og vent til maskinen står helt stille, før den lægges fra.
I tilfælde af strømsvigt eller hvis netstikket trækkes ud, åbnes start-stop-kontakt straks og bringes i off-position (slukket). Dette forhindrer en ukontrolleret genindkobling.
■ Maskinen må kun benyttes til tørskæring/tørslibning.
■ Ekstrahåndtaget skal være monteret, når der arbejdes med maskinen.

■ Hold altid el-værktøj med isolerede håndgreb, hvis der udføres arbejde, hvor indsatsværktøjet kan komme til at ramme en skjult ledning eller værktøjets eget kabel. Kontakt med en spændingsførende ledning kan sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.

■ Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.

Beskyttelsesskærmen 7 skal være monteret, når der arbejdes med skrub- eller skæreskiver. Håndbeskyttelsen 19 (tilbehør) skal monteres, når der arbejdes med gummibagskiven 21 eller kopbørsten 24/skivebørsten/lamelslibeski-ven.

Brug en specialstøvsuger til opsugning af støv, når der slibes i sten. Støvsugeren skal være godkendt til opsugning af stenstøv. Der skal benyttes en føringsslæde i forbindelse med skæring af sten.

■Asbestholdige materialer må ikke bearbejdes.

■ Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige så højt som maskinens omdrejningstal i ubelastet stand.

■ Slibeværktøj skal kontrolleres før ibrugtagning. Slibeværktøj skal være monteret korrekt og skal kunne drejes. Slibeværktøj skal prøvekøres i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmæssigt rundt eller vibrerende slibeværktøj må ikke anvendes.

■ Slibeværktøj skal beskyttes mod slag, stød og fedt.

■ Maskinen skal altid være tændt, når den føres hen til pladen.

■ Hold hænderne væk fra roterende slibeværktøj.

■ Vær opmærksom på drejeretningen. Maskinen skal altid holdes således, at gnister og slibestøv flyver væk fra kroppen.

Gnistregn opstår ved slibning af metal. Vær opmærksom på, at personer ikke kommer til skade. På grund af brandfare må brændbare materialer ikke opbevares i nærheden (gnistregnområde).

■ Pas på i forbindelse med opslidsning af f.eks. bærende vægge: Se henvisninger mht. statik.

■ En blokering af skæreskiven fører til et rykagtigt, farligt tilbageslag af maskinen. I dette tilfælde slukkes maskinen med det samme.

■ Slibeskivernes mål skal overholdes. Hullets diameter skal uden slør passe til holdeflangen 10. Der må ikke benyttes reduktionsstykker eller adaptere.
■ Skæreskiver må aldrig benyttes til skrubslibning. Skæreskiver må ikke udsættes for tryk fra siden.
■Fabrikantens anvisninger mht. montering og brug af slibeværktøj skal overholdes.
■ Pas på! Værktøjet har et efterløb efter slukning af maskinen.
■ Maskinen må ikke fastspændes i et skruestik.
■Lad aldrig børn anvende denne maskine.
■Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør.

Montering af beskyttelsesskærme

■ Træk stikket ud, før der arbejdes på maskinen.
■ Beskyttelsesskærmen 7 skal være monteret, når der arbejdes med skrub- eller skæreskiver.

Beskyttelsesskærm med klemmeskrue

Koden for beskyttelsesskærm 15 på beskyttelsesskærmen 7 sikrer, at maskinen kun kan forsynes med en beskyttelsesskærm, som passer til maskinen.

Løsne evt. klemmeskruen 14.

Anbring beskyttelsesskærmen 7 med koden for beskyttelsesskærm 15 i kodenoten på spindelhalsen og drej den i den ønskede position (arbejdsposition).

Den lukkede side på beskyttelsesskærmen 7 skal altid vende hen imod brugeren.

Spænd klemmeskruen 14 fast.

Beskyttelsesskærm med hurtiglukning

Beskyttelsesskærmen er konstrueret, så den passer til spindelhalsens diameter. Låsens spændekraft kan løsnes eller spændes med justeringsskruen 8 efter behov. Sørg altid for at beskyttelsesskærmen 7 sidder rigtigt på spindelhalsen.

Åben spændearmen 9.

Anbring beskyttelsesskærmen 7 på værktøjets spindelhals og drej den i den rigtige position (arbejdsposition).

Beskyttelsesskærmen 7 klemmes fast ved at lukke spændearmen 9.

Den lukkede side på beskyttelsesskærmen 7 skal altid vende hen imod brugeren.

Ekstrahåndtag

■ Ekstrahåndtaget skal være monteret, når der arbejdes med maskinen.

Skru ekstrahåndtaget 5 fast på maskinens hoved afhængigt af det arbejde, som skal udføres.

Vibrationsdæmpning

VIBRATION CONTROL

Den integrerede vibrationsdæmpning 4 og det vibrationsdæmpende ekstrahåndgreb reducerer optrædende vibrationer iht. EN 50 144 til under 2,5 m/s ^2 og muliggør vibrationssvag og dermed behageligt og sikkert arbejde.

Der må ikke foretages ændringer på vibrationsdæmpningen 4 og ekstrahåndgrebet. Beskadigede dele må ikke bruges.

Håndbeskyttelse

Håndbeskyttelsen 19 (tilbehør) skal monteres, när der arbejdes med gummibagskiven 21 eller kopbørsten 24/skivebørsten/lamelslibeskiven.

Håndbeskyttelsen 19 fastgøres med ekstrahåndtaget 5.

Montering af slibeværktøj

■ Træk stikket ud, før der arbejdes på maskinen.

Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige så højt som maskinens omdrejningstal i ubelastet stand.

Skrub- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af.

■Rengør slibespindlen og de dele, som skal monteres. Slibeværktøj spændes og løsnes ved at indstille slibespindlen 6 med spindellåsen 2.

Slibeskivernes mål skal overholdes. Hullets diameter skal uden slør passe til holdeflangen 10. Der må ikke benyttes reduktionsstykker eller adaptere.

Hvis der benyttes en diamantskæreskive, skal man være opmærksom på, at drejeretningspilen på diamantskæreskiven og maskinens drejeretning (drejeretningspil på maskinens hoved) stemmer overens.

Montering, se billedsiden.

Skru spændemøtrikken 12 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik“).

10

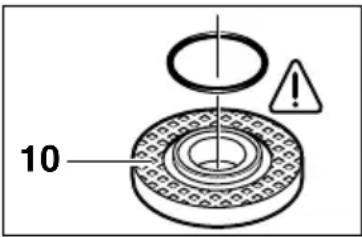

Holdeflangen 10 er forsynet med en O-ring i midterkanten (kunststofdel).

O-ringen skal erstattes, hvis den mangler eller er beskadiget (Bestill.-nr. 1 600 210 039), før holdeflangen 10 monteres.

Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og om det kan bevæges frit, før maskinen tændes.

Lamelslibeskive

Tag eventuelt beskyttelseskappen 7 af og mon- tér håndbeskyttelsen 19 afhængigt af arbejdets art. Anbring den specielle holdeflange 10 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeski- ven på slibespindlen 6. Skru spændemøtrik- ken 12 på og spænd den med tapnøglen.

Gummibagskive 21

Tag eventuelt beskyttelseskappen 7 af og mon- tér håndbeskyttelsen 19 afhængigt af arbejdets art.

Anbring de 2 afstandsskiver 20 på slibespindlen, før gummibagskiven 21 monteres.

Montering, se billedsiden.

Skru den runde møtrik 23 på og spænd den med tapnøglen.

Kopbørste 24/skivebørste

Tag eventuelt beskyttelseskappen 7 af og mon- tér håndbeskyttelsen 19 afhængigt af arbejdets art.

Slibeværktøjet skal skrues så meget på slibespindlen 6, at det ligger fast op mod holdeflangen. Værktøjet spændes med en gaffelnøgle.

Kopsten

Der skal benyttes en speciel beskyttelsesskærm 16, när der arbejdes med kopsten.

Kopstenen 17 må ikke rage mere ud af beskyttelsesskærmen 16 end nødvendigt.

Indstil beskyttelsesskærmen 16 på dette mål.

Montering, se billedsiden.

Skru spændemøtrikken 12 på og spænd det hele fast med en passende forkrøplet vinkeltapnøgle 18.

Lynspændemøtrik SDS-clic

Lynspændemøtrikken 13 (tilbehør) kan benyttes i stedet for spændemøtrikken 12. Slibeværktøj kan monteres uden brug af værktøj.

Lynspændemøtrikken 13 må kun benyttes til skrub- og skæreskiver.

Benyt kun fejlfrie, ubeskadigede lynspændemøtrikker 13.

Skriftsiden på slibeskiven skal altid vende opad, när slibeskiven monteres; pilen skal pege hen imod indeksmærket 30.

30 13 2

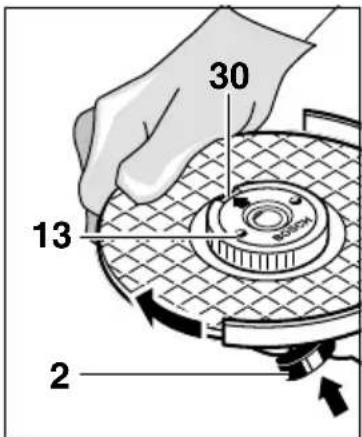

Fastlås slibespindlen med spindellåsen 2. Spænd lynspændemøtrikken ved at dreje slibeski-ven kraftigt til højre.

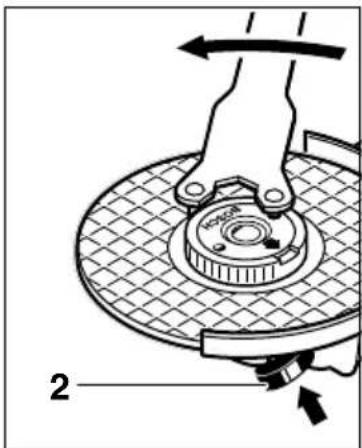

En korrekt fastgjort ubeskadiget lynspændemøtrik løsnes ved at dreje yderringen til venstre.

Løsne aldrig en fastsiddende lynspændemøtrik med en tang. Brug altid en tapnøgle. Anbring tapnøglen som vist på billedet.

Tilladte slibeværktøjer

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne betjeningsvejledning.

Det tilladte omdrejningstal [/min] eller omfangs-hastighed [m/s] for de benyttede slibeværktøjer skal mindst svare til angivelserne i tabellen.

Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed på slibeværktøjets etiket.

	maks.[mm] [mm]
	D	b		d	[/min] [m/s]
	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
-XTHG	180	-	-	8 500	80
	230	-	-	6 500	80
	100	30 M	14 8 500	0 45

Ibrugtagning

Kontrollér netspændingen: Strømkildens spænding skal svare til angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.

Start og stop

Maskinen tændes ved at skubbe start-stop-kontakten 3 frem og trykke på den.

Maskinen fastlåses ved at skubbe start-stop-kontakten 3 længere frem i nedtrykket tilstand.

Kontaktmodel uden lås (til specielle lande):

Maskinen tændes ved at skubbe start-stop-kontakten 3 frem og trykke på den.

Maskinen slukkes ved at slippe start-stop-kontakten 3.

Prøvekørsel!

Slibeværktøj skal altid kontrolleres, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Prøvekørslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeværktøj må ikke benyttes.

Startstrømsbegrænser (Type J)

Værktøjets bløde opstart gør det muligt at arbejde med en sikring på 16 A.

En maskine uden startstrømsbegrænsning skal have en yderligere sikring (min. en træg sikring på 16 A).

Arbejdshenvisninger

■ Arbejdsstykket skal spændes fast, hvis det ikke ligger sikkert som følge af sin egenvægt.
■ Maskinen må ikke belastes i et sådant omfang, at den stopper.
■ Skrub- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af.

Skrubslibning

Arbejdsvinkler på 30°–40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinen efterlader igen riller på emnet.

Benyt aldrig skæreskiver til skrubning.

Lamelslibeskive

Lamelslibeskiver (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler (konturslibning).

Lamelslibeskiver har væsentlig højere standtider end slibeblade, lavere støjniveau og lavere slibe-temperaturer.

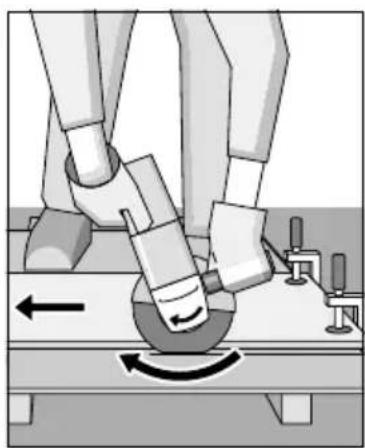

Skæring

Under skærearbejdet må værktøjet ikke udsættes for tryk, ikke komme til at sidde i klemme, ikke oscillere. Desuden skal værktøjet fremføres med et jævnt tryk, som passer til det materiale, som skal bearbejdes.

Forsøg ikke at bremse udløbende skæreskiver ved at trykke dem på siden.

Vigtigt er skæreretningen.

Maskinen skal altid arbejde i modløb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medføre, at det trykkes ukontrolle-ret ud af snittet.

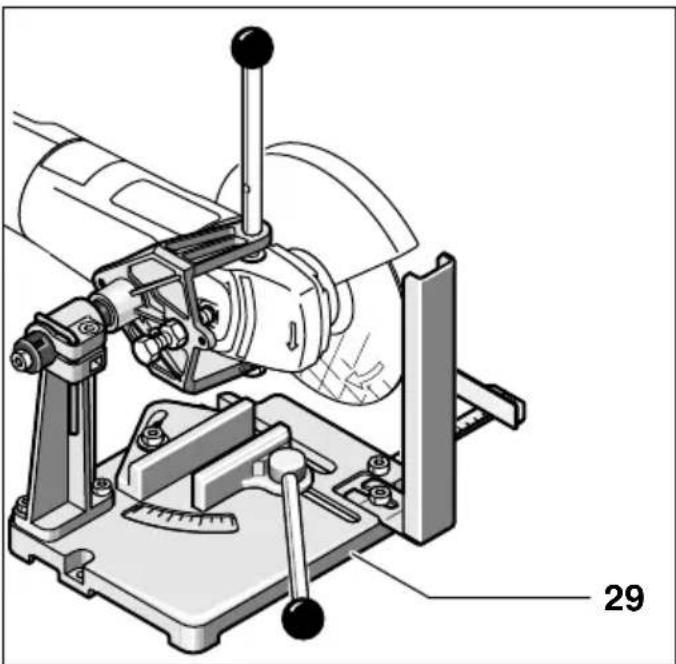

Skærestander

Skærestanderen 29 (tilbehør) bruges til at skære emner på langs i en vinkel fra 0 til 45°.

Sikkerheds- og arbejdsforskrifterne i den pågældende betjeningsvejledning til skærestanderen skal overholdes nøje. Brug kun originale Bosch skærestandere.

29

Skæring i sten

■ Maskinen må kun benyttes til tørskæring/tørslibning.

Brug helst en dia- mant-skæreskive.

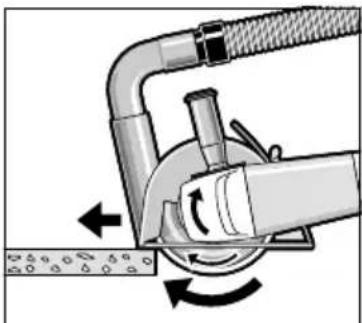

Føringsslæden 26

skal benyttes med en speciel opsugningsbeskyttelsesskærm, så skiven ikke kan beskadiges.

Støvopsugningen skal altid være tændt, når ma- skinen er i brug. Desuden skal der bæres beskyt- telsesmaske.

Støvsugeren skal være godkendt til op- sugning af stenstøv.

Tænd for maskinen og anbring den forreste del af føringsslæden på emnet.

Før maskinen frem med jævnt tryk passende til det materiale, som skal bearbejdes (fig.).

Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som løber med diamantskæreskiven, er et tydeligt tegn herpå.

Afbryd i dette tilfælde skærearbejdet og afkøl diamantskæreskiven i kort tid ved ubelastet omdrejningstal.

Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Diamantskæreskiven slibes igen ved at køre den i porøst materiale (kalksandsten) i korte bevægelser.

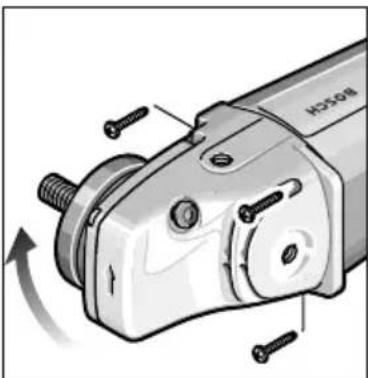

Drej maskinens hoved

■ Træk stikket ud, før der arbejdes på maskinen.

Maskinens hoved kan drejes hen mod maskinens hus i 90°-skridt. Dette gør det muligt at bringe start-stop-kontakten i en praktisk håndteringsposition, hvis der skulle blive brug for det; f.eks. til skærearbejde med føringsslæde 26/skærestander 29 (tilbehør) eller til venstrehåndede.

Drej de fire skruer helt ud.

Drej maskinens hoved forsigtigt i den nye position uden at den tages af huset.

Drej skruerne i igen og spænd dem fast.

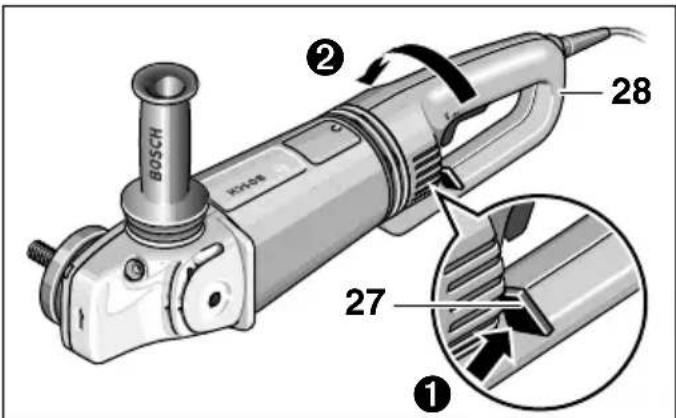

Drej grebet (GWS 24/26-180/230 (J)BV)

Grebet 28 kan drejes 90° til højre eller venstre i forhold til motorhuset. Dette gør det muligt at stille start-stop-kontakten i en særlig praktisk position, når særligt arbejde skal udføres; f.eks. til skæring med føringsskinne/skærestander (tilbehør) og til venstrehåndede.

Træk greblåsen 27 kraftigt i pilens retning (①) og drej samtidigt grebet 28 i den ønskede position (②), indtil det falder i hak. På billedet er grebet 28 drejet 90°.

Greblås 27 og start-stop-kontakt 3 har en sikkerhedslås.

Maskinen kan ikke tændes, så længe grebet 28 ikke er faldet i hak i en af de tre mulige positioner.

Grebet 28 kan ikke åbnes, när start-stop-kontakten 3 er fastläst.

■ Træk stikket ud, før der arbejdes på maskinen.

Maskine og ventilationshuller skal altid holdes rene for at sikre et godt og sikkert arbejde.

Ved ekstreme brugsbetingelser kan der afsætte sig elektrisk ledende støv inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det at benytte et stationært udsugningsanlæg, hyppig udblæsning af ventilationsåbningerne og forankobling af et HFI-relæ.

Er de svingningsdæmpende elementer beskadiget på vibrationsdæmpningen 4 (f.eks. revet itu), skal maskinen serviceres på et autoriseret værksted (adresse findes i afsnittet „Service og kunderådgiver“).

Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch elektroværktøj.

Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af reservedele!

Miljøbeskyttelse

Genbrug af råstoffer i stedet for bortskaffelse af affald

Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Denne vejledning er skrevet på klorfrit genbrugs-papir.

Kunststofdele er markeret for at garantere en rensorteret recycling.

Service og kunderådgiver

Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com

Bosch Service Center for el-værktøj

Telegrafvej 3

2750 Ballerup

Service: [phone]

Fax [phone]

©Teknisk vejledning: ..... [phone]

©Den direkte linje: [phone]

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktiverne 89/336/E∅F og 98/37/EF.

Ret til ændringer forbeholdes

Tekniska data

Vinkelslipmaskin GWS 21-180 HV			GWS 21-230 HVPROFESSIONAL	GWS 24-180 BVPROFESSIONAL
		PROFESSIONAL
Artikelnummer 0 601 851 B.. 0 601 852 B.. 0 601 853 B..
Med startströmbegränsning GWS 21-180 JHV PROFESSIONAL			GWS 21-230 JHVPROFESSIONAL	GWS 24-180 JBVPROFESSIONAL
Artikelnummer 0 601 851 G.. 0 601 852 G.. 0 601 853 G..
Upptagen märkeffekt* [W] 2 100 2 100 2 400
Avgiven effekt [W] 1 350 1 350 1 700
Tomgångsvarvtal [r/min] 8 500 6 500 8 500
Slipskivs-∅, max.	[mm]	180	230	180
Slipspindelgänga		M 14	M 14	M 14
Vikt utan nätsladd, ca.	[kg]	4,4	4,4	5,2
Skyddsklass		☐ / II	☐ / II	☐ / II
Vinkelslipmaskin GWS 24-230 BV			GWS 26-180 BVPROFESSIONAL	GWS 26-230 BVPROFESSIONAL
		PROFESSIONAL
Artikelnummer 0 601 854 B.. 0 601 855 B.. 0 601 856 B..
Med startströmbegränsning GWS 24-230 JBV PROFESSIONAL			GWS 26-180 JBVPROFESSIONAL	GWS 26-230 JBVPROFESSIONAL
Artikelnummer 0 601 854 G.. 0 601 855 G.. 0 601 856 G..
Upptagen märkeffekt* [W] 2 400 2 600 2 600
Avgiven effekt [W] 1 700 1 800 1 800
Tomgångsvarvtal [r/min] 6 500 8 500 6 500
Slipskivs-∅, max.	[mm]	230	180	230
Slispspindelgänga		M 14	M 14	M 14
Vikt utan nätsladd, ca.	[kg]	5,2	5,2	5,2
Skyddsklass		☐ / II	☐ / II	☐ / II

Hänvisningar till statisk konstruktionsberäkning

Disse forskriftene må absolutt overholdes. Før arbeidsstart må den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledelsen konsulteres.

- Til arbeid med slipe- eller kutteskiver må vernedeksel 7 være montert. Til arbeid med gum-mislipetallerken 21 eller med stålbørste 24/ skivebørste/lamellskive må det monteres en håndbeskyttelse 19 (tilbehør).

■Asbestholdig material må ikke bearbeides.

■Til arbeid med slipe- eller kutteskiver må vernedeksel 7 være montert.

Vernedeksel med klemskrue

Kodeplugg 15 på vernedeksel 7 sørger for at det kun kan monteres et vernedeksel som passer til denne maskintypen.

Løs klemskrue 14 eventuelt.

■ Ved alle arbeider med maskinen må ekstrahåndtak være montert.

Til arbeid med gummislipetallerken 21 eller med stålbørste 24/skivebørste/lamellskive må det monteres en håndbeskyttelse 19 (tilbehør). Håndbeskyttelse 19 festes med ekstrahåndtak 5.

Hvis O-ringen mangler eller er skadet, må den absolutt skiftes ut (bestillings-nr. 1 600 210 039) før festeflens 10 monteres.

Ved påskruing må det passes på at skriftsiden ikke peker mot slipeskiven; pilen må peke mot indeksmerke 30.

30 13 2

Lås slipespindelen med spindellåsetast 2. Trekk til hurtigspennmutteren ved å dreie slipeskiven kraftig med urviserne.

En korrekt festet uskadet hurtigspennmutter kan løses manuelt ved å dreie den riflede ringen mot urviserne.

En fastsittende hurtigspennmutter må aldri løses med en tang, bruk en hakenøkkel. Hakenøkke- len settes på som vist på bildet.

Trekk håndtaklås 27 kraftig i pilens retning (①) og drei samtidig håndtak 28 i ønsket posisjon (②) til det går i lås. Bildet viser håndtak 28 dreid 90°.

Service og kundekonsulent
