Tipo de producto	Chasis de fijación para videoproyector
Marca	Epson
Modelo	ELPMB44
Dimensiones (An x Al x Pr)	674 x 363 x 770 mm (sin sección elevada)
Peso del marco	Aproximadamente 17,5 kg
Capacidad de carga máxima	Aproximadamente 32 kg
Peso máximo para proyector de respaldo	15 kg
Diámetro del chasis	30 mm
Ángulo de ajuste - Inclinación horizontal	Rueda: ±2°, Patas: ±3° (máx ±5°)
Ángulo de ajuste - Rotación horizontal	Rueda: ±5°
Ángulo de ajuste - Inclinación vertical	Rueda: ±2°, Patas: ±3° (máx ±5°)
Dirección de instalación	Horizontal / Vertical (retrato)
Configuración apilable	Hasta 2 chasis (proyección apilada)
Proyección en formato retrato	Sí (con proyector compatible)
Material	Metal (chasis superior e inferior)
Contenido del embalaje	Chasis superior (1), chasis inferior (1), placas de instalación (2), tornillos (2), guías de apilado (5), topes (4), pernos M6x30 (4), pernos M6x40 (10), tuercas hexagonales M6 (10)
Herramientas requeridas	Llave hexagonal (no incluida)
Seguridad	Instalación por al menos dos personas, usar guantes antideslizantes, no usar adhesivo/lubricante en los tornillos
Temperatura de funcionamiento	Respetar el rango de funcionamiento del proyector
Mantenimiento	Verificar regularmente la ausencia de daños y el apriete de los tornillos

Preguntas frecuentes - ELPMB44 EPSON

¿Qué es el soporte Epson ELPMB44?

El ELPMB44 es un chasis de fijación diseñado por Epson para instalar un videoproyector en orientación retrato o para apilar hasta dos proyectores.

¿Cuál es el peso máximo soportado por el chasis?

La capacidad de carga máxima es de aproximadamente 32 kg para el proyector principal. Para un proyector de respaldo colocado encima, el peso no debe exceder 15 kg.

¿Puedo usar este soporte para proyección apilada?

Sí, puede apilar hasta dos chasis para proyección apilada. Use las guías de apilado suministradas y respete las instrucciones de seguridad (no suspender del techo en configuración apilada).

¿Cómo instalar el proyector en el chasis?

Fije primero el chasis superior al proyector usando los pernos M6x30 (4 puntos). Luego, ensamble el chasis superior e inferior girando las uniones metálicas. Finalmente, retire las patas del proyector y fije los topes suministrados.

¿Qué herramientas se necesitan para la instalación?

Se necesita una llave hexagonal (no incluida) para apretar los pernos. Epson recomienda usar guantes antideslizantes y contar con la ayuda de al menos dos personas.

¿Cómo ajustar el ángulo de proyección?

Use las tres ruedas de ajuste para modificar la inclinación (±2°), la rotación horizontal (±5°) y la inclinación vertical (±2°). Las patas permiten un ajuste adicional (±3° en cada dirección). Siga el procedimiento de apriete en el orden indicado.

¿Puedo usar este soporte para proyección retrato?

Sí, siempre que su proyector soporte la proyección retrato. Retire las cuatro patas del chasis inferior, fíjelas en el lateral y luego coloque el chasis verticalmente.

¿Cuáles son las instrucciones de seguridad importantes?

Lea atentamente la guía. No instale el chasis sobre una superficie inestable. No se suspenda del producto. Verifique regularmente el apriete de los tornillos. No apile más de dos chasis. Use solo los tornillos suministrados y no los reemplace.

¿Qué hacer si falta alguna pieza en el embalaje?

Contacte con la tienda donde compró el producto. El embalaje debe contener: chasis superior e inferior, placas de instalación, tornillos, guías de apilado, topes, pernos y tuercas. Consulte la lista completa en el manual.

¿Cómo mantener el chasis ELPMB44?

Verifique periódicamente la ausencia de daños o tornillos flojos. Si alguna pieza está dañada, detenga su uso inmediatamente. Limpie con un paño suave y seco. Respete la temperatura de funcionamiento del proyector.

MANUAL DE USUARIO ELPMB44 EPSON

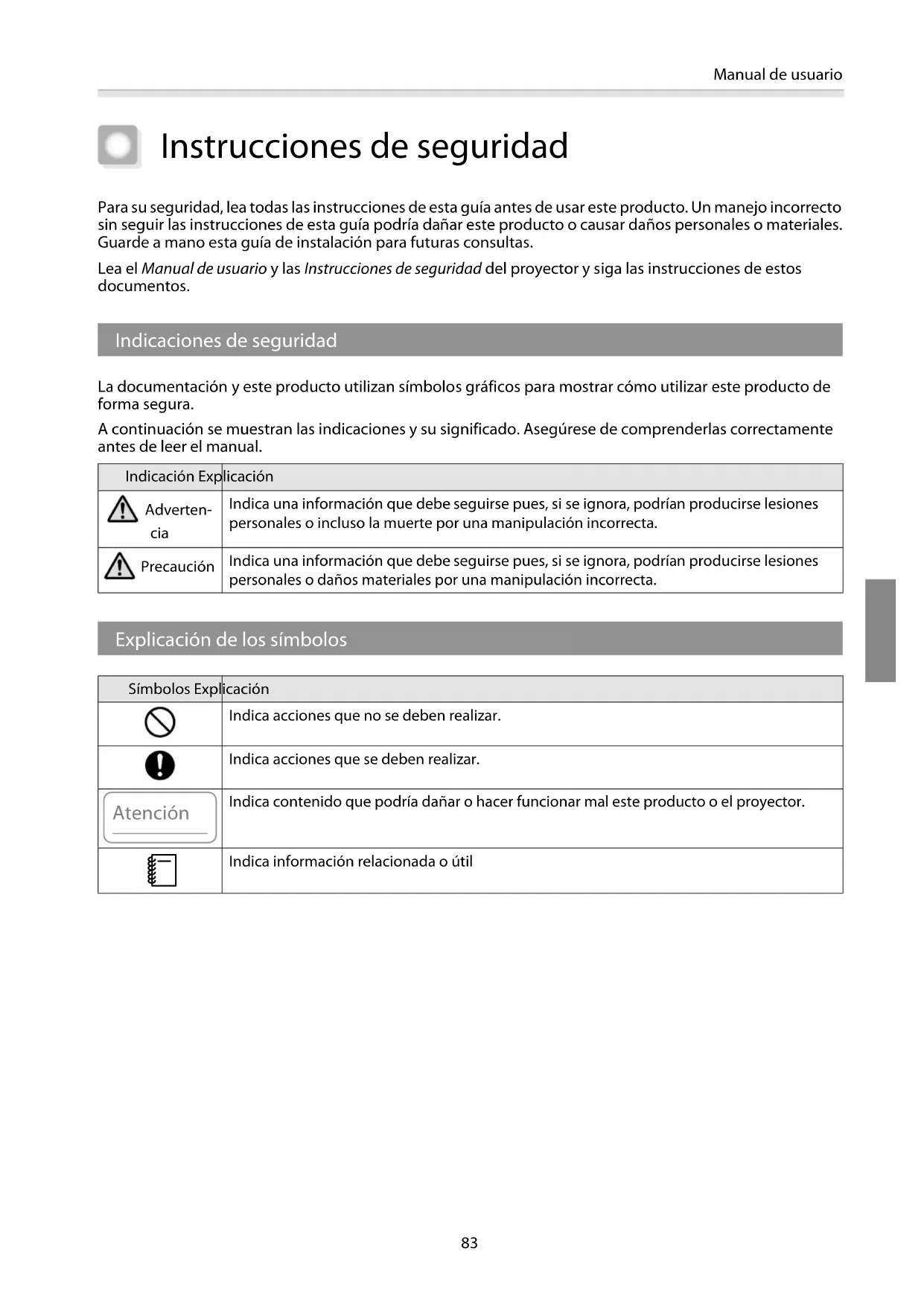

Instrucciones de seguridad

Para su seguridad, lea todas las instrucciones de esta guía antes de usar este producto. Un manejo incorrecto sin seguir las instrucciones de esta guía podría dañar este producto o causar daños personales o materiales. Guarde a mano esta guía de instalación para futuras consultas.

Lea el Manual de usuario y las Instrucciones de seguridad del proyector y siga las instrucciones de estos documentos.

Indicaciones de seguridad

La documentación y este producto utilizan símbolos gráficos para mostrar cómo utilizar este producto de forma segura.

A continuación se muestran las indicaciones y su significado. Asegúrese de comprenderlas correctamente antes de leer el manual.

Indicación Explicación
Advertencia	Indica una información que debe seguirse pues, si se ignora, podrían producirse lesiones personales o incluso la muerte por una manipulación incorrecta.
Precaución	Indica una información que debe seguirse pues, si se ignora, podrían producirse lesiones personales o daños materiales por una manipulación incorrecta.

Explicación de los símbolos

Símbolos Explicación
	Indica acciones que no se deben realizar.
	Indica acciones que se deben realizar.
	Indica contenido que podría dañar o hacer funcionar mal este producto o el proyector.
	Indica información relacionada o útil

Precauciones de seguridad para la instalación

Advertencia
Siga las instrucciones de esta guía para instalar este producto.Si no sigue las instrucciones, este producto puede caerse y provocar daños personales o accidentes.	[8HHB]
No instale este producto en una ubicación inestable.Asegúrese de que la ubicación de instalación es lo suficientemente resistente como para soportar el peso del proyector y de este producto.
No utilice adhesivos, lubricantes, aceite y productos similares cuando fije los tornillos.Si usa adhesivos en los puntos de fijación del soporte para evitar que los tornillos se aflojen, o productos como lubricantes o aceites en el proyector, la carcasa de este se podría romper y provocar la caída del proyector, lo que puede originar lesiones personales o daños materiales.
Este producto está pensado solamente para proyección vertical o proyección apilada. No acople ningún dispositivo que no sea el proyector.De lo contrario, este producto puede resultar dañado; si el proyector se cae, podría causar lesiones personales o, incluso, la muerte.
Este producto debe ser instalado por, al menos, dos personas cualificadas de servicio técnico.Cuando afloje los tornillos durante la instalación, tenga cuidado para que este producto no se caiga.Si este producto o el proyector se cae, podría causar la muerte o lesiones personales.
Después de realizar los ajustes, asegúrese de apretar todos los tornillos.De lo contrario, el producto podrían caerse, provocando daños personales o materiales.
Utilice guantes antideslizantes cuando mueva e instale el producto.Si este producto se cae, podría causar lesiones personales o daños materiales.
No tape la ventilación de entrada de aire o la ventilación de salida de aire.Si cualquiera de las ventilaciones se tapa, la temperatura interna podría aumentar y provocar un incendio.

Precaución

No instale este producto en una ubicación sujeta a temperaturas que se encuentren fuera del intervalo de funcionamiento del proyector.Si no sigue esta recomendación, se podría producir un mal funcionamiento.
No instale el proyector en una ubicación que pueda estar sujeta a vibraciones o impactos.
Cuando fije el armazón con tornillos, asegúrese de que sus manos y dedos no quedan atrapados entre dicho armazón y tornillos.
Precaución
No apile más de tres proyectores en una configuración apilada.El armazón podría caerse y provocar lesiones.

Notas sobre el uso

[ABXH] Advertencia
La modificación y desensamblaje solamente deben ser realizados por personal cualificado de servicio técnico, excepto cuando se indique explícitamente en el Manual de usuario.De lo contrario, se pueden producir averías o accidentes.
No se cuelgue de este producto.Asimismo, no cuelgue ningún objeto en este producto excepto el proyector.Si este producto se rompe y se cae, podría causar la muerte o lesiones personales.
No se apoye o siente en este producto.De lo contrario, el producto podría resultar dañado.
Compruebe periódicamente que no hay secciones dañadas o tornillos aflojados.Si hay piezas dañadas, deje de utilizar el producto de manera inmediata.Si este producto o el proyector se cae, podría causar la muerte o lesiones personales.

Precaución
No aplique demasiada fuerza al ajustar este producto.De lo contrario, el producto podría romperse y causar lesiones personales.
No coloque tornillos o pies al alcance de los niños.Los niños podrían tragárselos por accidente.Si se da tal situación, póngase en contacto con un médico inmediatamente.

Características del producto

Proyección vertical

En el caso de proyectores que admiten la proyección vertical, puede llevar a cabo dicha proyección colocando un proyector en el armazón y, a continuación, instalando dicho armazón verticalmente.

Proyección apilada

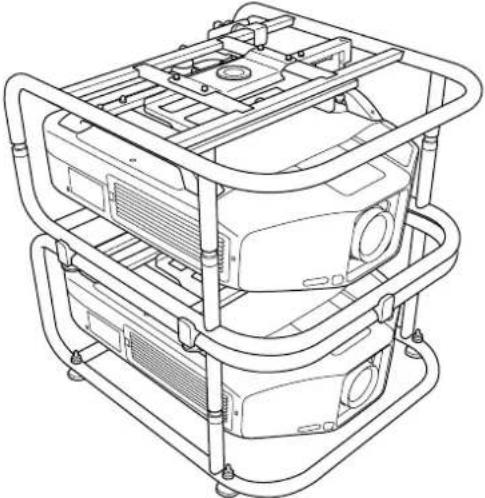

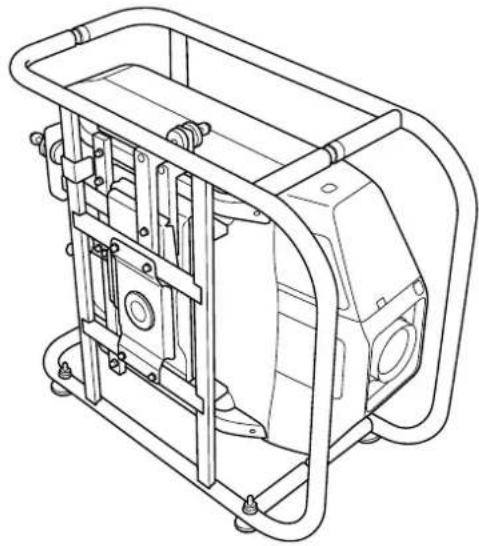

Puede fijar un proyector a este producto y apilar hasta dos proyectores.

• También puede instalar placas de instalación del proyector en el armazón y colocar el proyector.
• Puede apilar dos armazones y colocar un proyector de reserva encima.
• Este producto admite un proyector de reserva con un peso de hasta 15 kg.

Contenido del paquete

Con este producto se incluyen las piezas siguientes. Asegúrese de que se incluyen todas las piezas.

Si alguna de ellas falta o hay piezas dañadas, póngase en contacto con la tienda donde adquirió el producto.

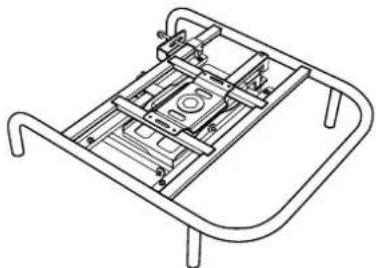

Armazón superior (x1) Armazón inferior (x1) Placas de instalación del proyec-

tor (x2)

Tornillos para fijar las placas de instalación del proyector (x2)

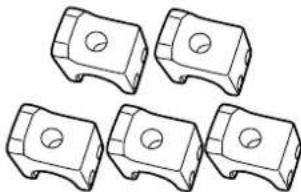

Guías de apilamiento (x5) Topes (x4)

Forma Nombre	Número	Uso
	Tornillo de cabeza Allen M6 x 30 mm con arandela/arandela de presión	4 Para acoplar el proyector
	Tornillo de cabeza Allen M6 x 40 mm Tuerca hexagonal M6	10 Para acoplar las guías de apilamiento

Utilice los tornillos que se entregan con este producto para instalarlo, tal y como se indica en este manual. No sustituya estos tornillos por otros.

• Antes de comenzar la instalación, asegúrese de tener todas las piezas y herramientas.
• Deseche este producto de acuerdo con las leyes y reglamentos locales. Si se aplican, siga las normativas de desecho de su zona.

Acoplar el proyector

Atención

• No quite los tornillos de las piezas que no se especifican en este manual.
• Asegúrese de que los tornillos fijan el proyector a este producto y que los accesorios metálicos para unir los armazones superior e inferior son seguros.

1

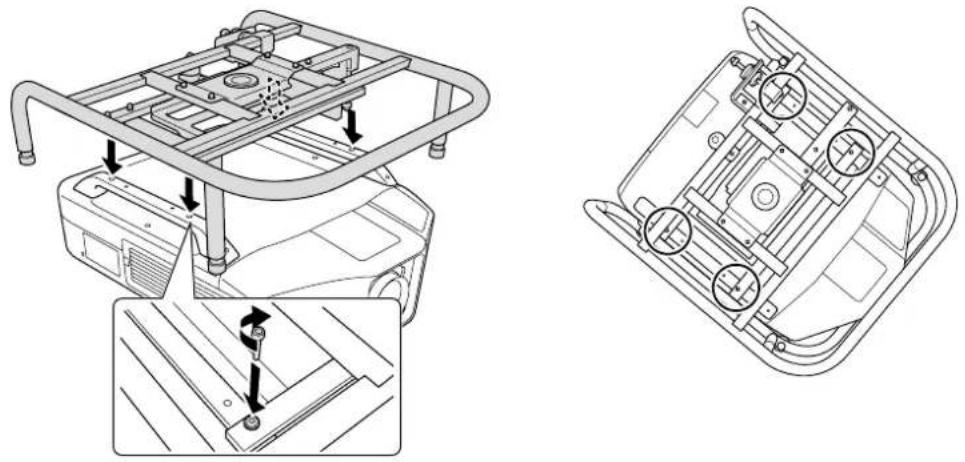

Acople el armazón superior al proyector.

Alinee los orificios de los tornillos del marco superior con los puntos de fijación del soporte para techo (cuatro puntos).

Utilice una llave Allen que puede adquirir en cualquier tienda especializada para apretar los tornillos M6 x 30 mm (con arandelas/arandelas de presión) suministrados y, a continuación, fije el armazón.

Acople el armazón superior al armazón inferior.

Alinee el armazón superior con el armazón inferior y gire los accesorios metálicos (cuatro puntos) para fijarlos en su lugar.

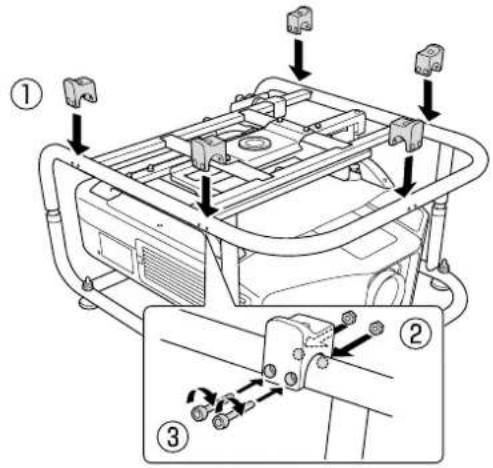

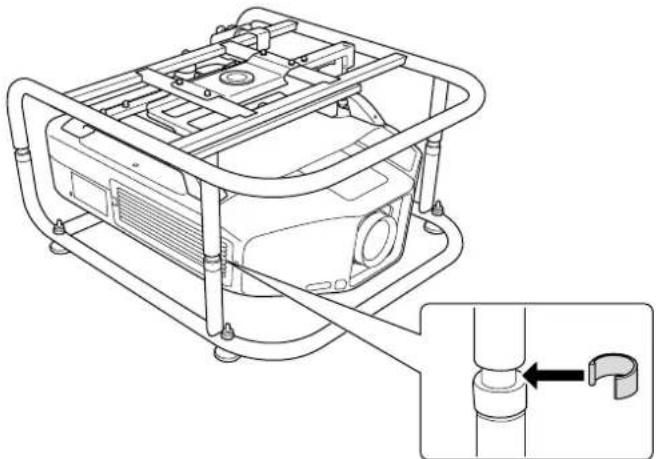

Acople los topes (cuatro puntos).

Quite los pies del proyector.

Consulte el Manual de usuario suministrado con el proyector para obtener información sobre cómo quitarlos.

Atención

• Si los pies del proyector están acoplados a la izquierda, podrían interferir con el soporte a la hora de ajustar el ángulo.
• No coloque el proyector directamente en el suelo mientras quita los pies de aquel.

Ajustar el ángulo de instalación

Puede ajustar el ángulo del proyector utilizando tres diales de ajuste y los pies.

Incline el proyector o gire horizontalmente para ajustar la posición de la imagen proyectada.

	Intervalo ajustable para el dial de ajuste	Intervalo ajustable para los pies
Ajuste de la inclinación
Ajuste horizontal
Ajuste vertical

Asegúrese de que el ángulo de instalación se encuentra dentro del intervalo especificado. Consulte el Manual de usuario suministrado con el proyector para obtener información sobre el ángulo de inclinación.

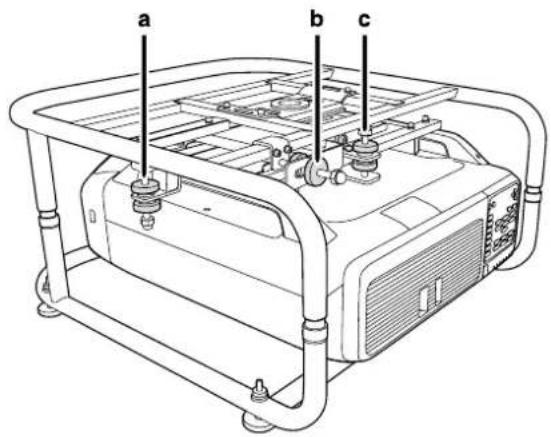

Ajustar el ángulo utilizando el dial de ajuste

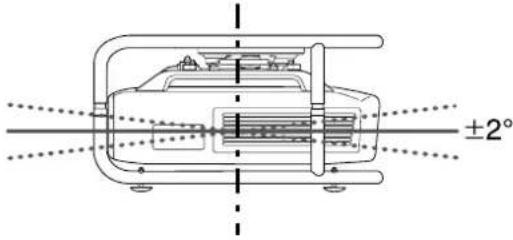

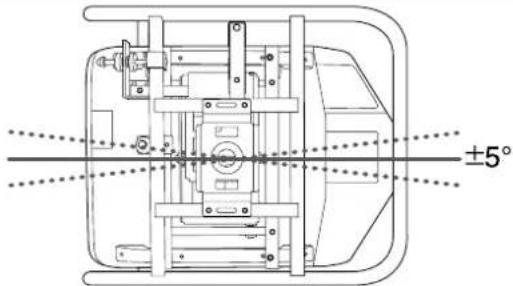

Puede ajustar la inclinación (±2°) y la dirección (horizontalmente ±5°, verticalmente ±2°) del proyector establecido.

a: Para ajustar la inclinación

b: Para ajustar el ángulo horizontal

c: Para ajustar el ángulo vertical

Precaución

Cuando gire los diales de ajuste, asegúrese de que su mano o dedos no se queden atrapados entre dichos diales.

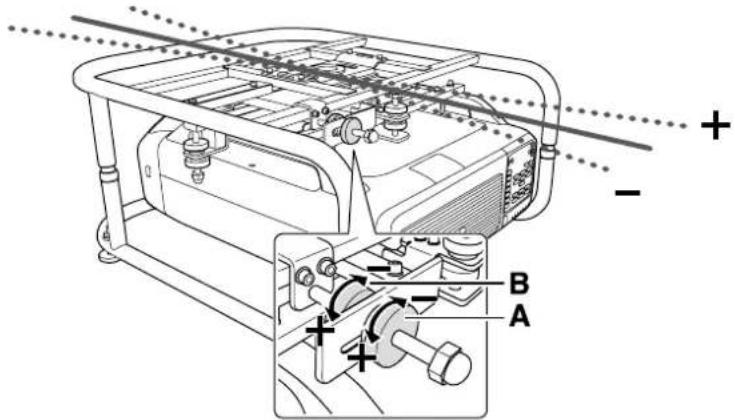

a: Para ajustar la inclinación

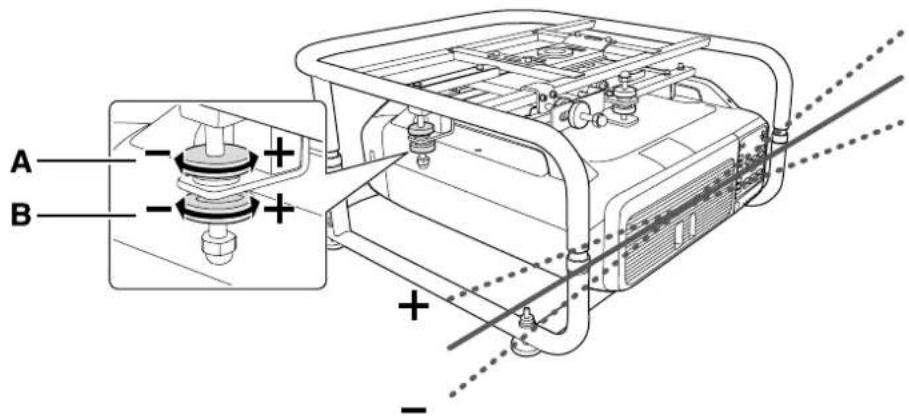

Ajustar hacia el lado +	Gire el dial de ajuste A en la dirección + primero y, a continuación, gire el dial de ajuste B en la dirección + para fijarlos en su lugar.
Ajustar hacia el lado -	Gire el dial de ajuste B en la dirección - primero y, a continuación, gire el dial de ajuste A en la dirección - para fijarlos en su lugar.

Después de realizar los ajustes, asegúrese de que los diales de ajuste A y B no están sueltos.

b: Para ajustar el ángulo horizontal

Ajustar hacia el lado +	Gire el dial de ajuste A en la dirección + primero y, a continuación, gire el dial de ajuste B en la dirección + para fijarlos en su lugar.
Ajustar hacia el lado -	Gire el dial de ajuste B en la dirección - primero y, a continuación, gire el dial de ajuste A en la dirección - para fijarlos en su lugar.

Después de realizar los ajustes, asegúrese de que los diales de ajuste A y B no están sueltos.

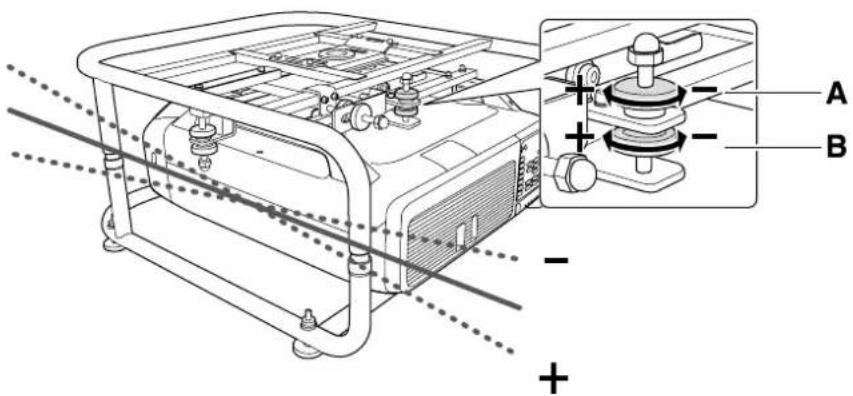

c: Para ajustar el ángulo vertical

Ajustar hacia el lado +	Gire el dial de ajuste B en la dirección + primero y, a continuación, gire el dial de ajuste A en la dirección + para fijarlos en su lugar.
Ajustar hacia el lado -	Gire el dial de ajuste A en la dirección - primero y, a continuación, gire el dial de ajuste B en la dirección - para fijarlos en su lugar.

Después de realizar los ajustes, asegúrese de que los diales de ajuste A y B no están sueltos.

Ajustar el ángulo utilizando los pies

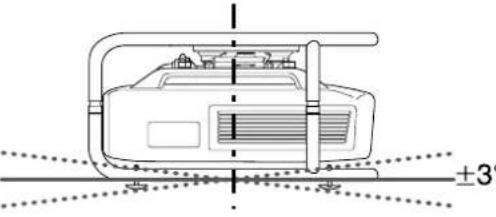

Cuando el armazón esté colocado en el suelo, podrá ajustar el ángulo de instalación con los pies. Puede ajustar la inclinación (horizontal ±3°) y la dirección (verticalmente ±3°) del proyector.

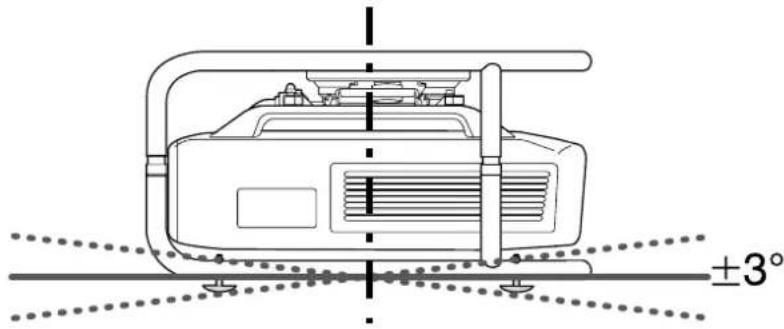

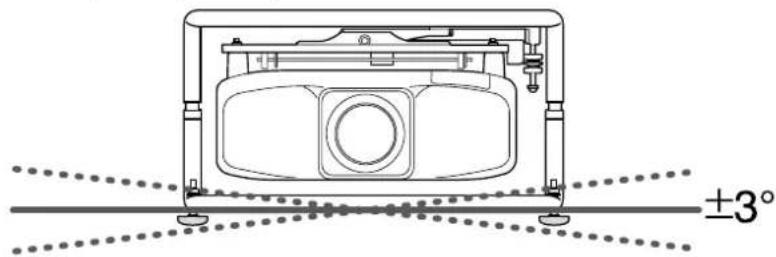

Ajustar la inclinación: use los pies izquierdo y derecho.

Ajustar el ángulo horizontal: use los pies delantero y trasero.

Los pies se pueden acoplar y quitar. Tenga en cuenta que los pies se desmontarán si se extienden demasiado.

Proyección vertical

Puede realizar la proyección vertical colocando el proyector en el armazón y, a continuación, instalando este en posición vertical.

Consulte el Manual de usuario proporcionado con el proyector para comprobar si este admite la proyección vertical.

1

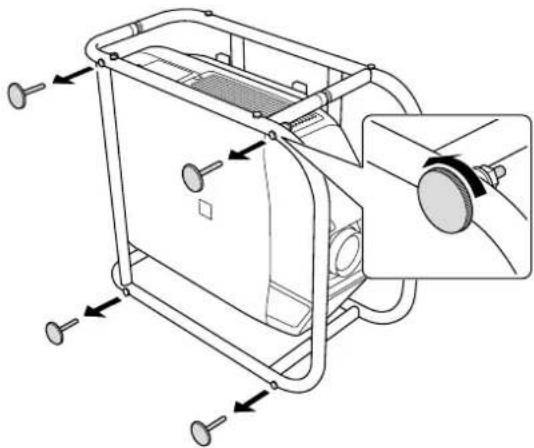

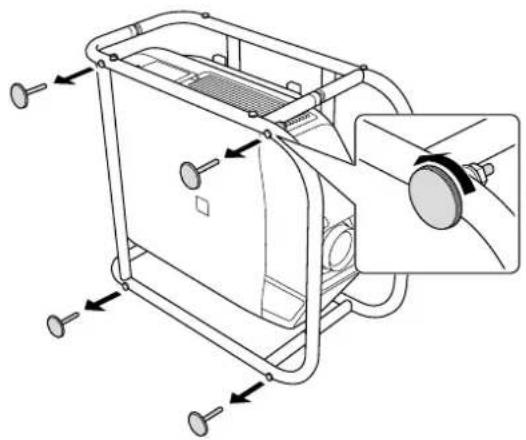

Quite los pies (cuatro puntos) del armazón inferior.

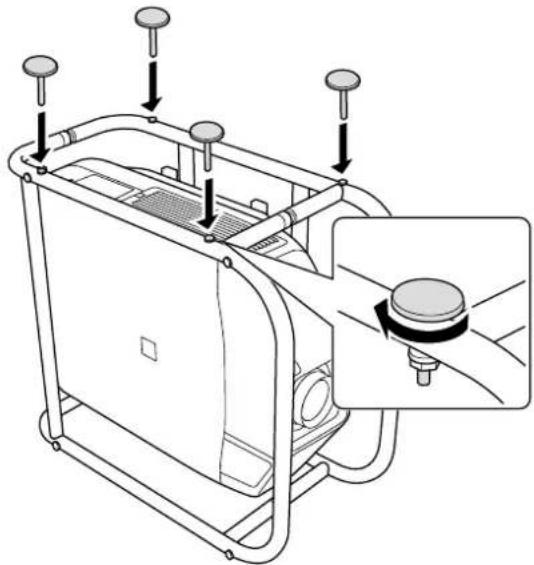

Acople los pies quitados (cuatro puntos) en el lateral del armazón.

Hay tres orificios para tornillos en el lateral en los que puede acoplar los pies. Asegúrese de no acoplarlos en el lateral erróneo.

Con los pies hacia abajo, mantenga el armazón verticalmente.

Apilar dos proyectores

Puede apilar hasta dos armazones.

Advertencia

Cuando acople dos armazones, no los suspenda del techo.

Si este producto o el proyector se cae, podría causar la muerte o lesiones personales.

Precaución

No apile más de tres armazones para proyección apilada.

El armazón podría caerse y provocar lesiones.

1

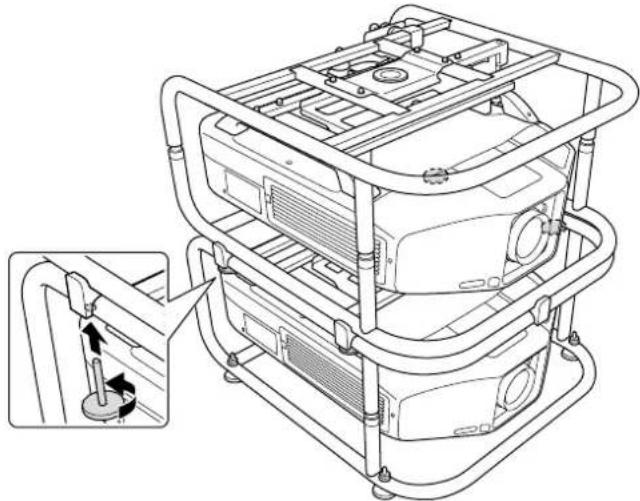

Acople las guías de apilamiento (cinco puntos) al armazón que se situará en la parte inferior del apilamiento. Utilice una llave Allen que puede adquirir en cualquier tienda especializada para apretar los tornillos M6 x 40 mm (con tuercas hexagonales) suministrados y, a continuación, fije las guías.

Utilice dos tornillos para fijar cada guía de apilamiento.

Quite los cuatro pies del armazón inferior que estará en la parte superior del apilamiento.

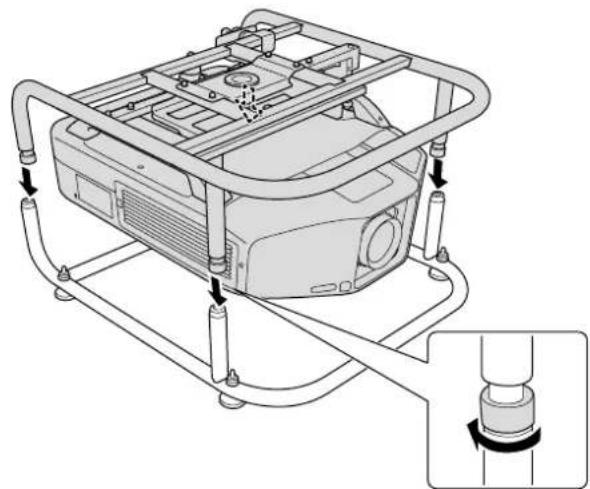

Coloque el armazón que estará en la parte superior del apilamiento en las guías de apilamiento y fijelo con los pies quitados en el paso 2.

Utilice los pies para fijar los cuatro puntos en el lado izquierdo y derecho del armazón.

Instalar el proyector de reserva

Si coloca la placa de instalación del proyector, puede ubicar un proyector de reserva en el armazón.

• Este producto admite un proyector de reserva con un peso de hasta 15 kg.
• Puede apilar dos armazones y colocar un proyector de reserva encima.

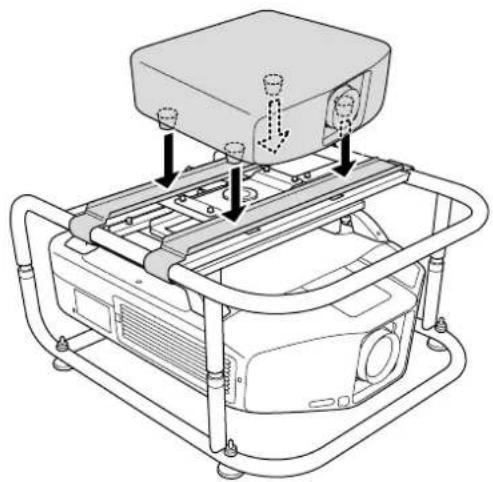

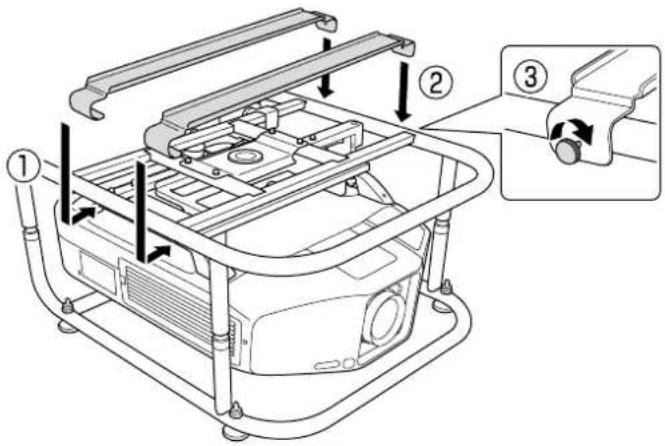

1 Alinee los orificios de la placa de instalación del proyector con los orificios para tornillos del marco superior. Fije la placa de instalación del proyector con los tornillos suministrados (dos puntos).

2 Ajuste la posición de la placa de instalación del proyector y, a continuación, coloque el proyector de reserva.

Alinee la posición de la placa de instalación del proyector con la posición de los pies del proyector de reserva y, a continuación, coloque este.

No fije la placa de instalación del proyector con un cinturón de sujeción o similar. Si nos sigue esta recomendación la placa de instalación del proyector se deformará.

Especificaciones

Especificaciones del proyector

Dirección de instalación Horizontalmente/Verticalmente		* Los proyectores solamente se pueden apilar horizontalmente.
Ajuste del ángulo	Inclinación horizontal Dial de ajuste: ± 2^ , pies ± 3^ * Puede ajustar hasta ± 5^ .
	Giro horizontal Dial de ajuste: ± 5^
	Inclinación vertical Dial de ajuste: ± 2^ , pies ± 3^ * Puede ajustar hasta ± 5^ .
Capacidad máxima de carga Aprox. 32 kg
Peso máximo para el proyector de reserva 15 kg
Diámetro del armazón 30 mm
Dimensiones externas		674 (AN) x 363 (AL) x 770 (FO) mm (sin la sección en relieve)
Peso del cuadro Aprox. 17.5 kg

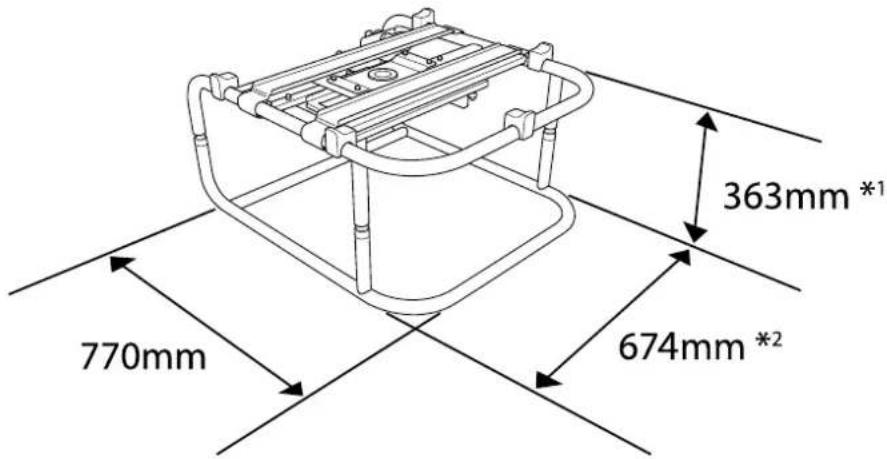

Dimensiones externas

Los valores son solamente para referencia.

*1: Valor cuando los pies están quitados. 381 mm cuando los pies están acoplados.

*2: Valor cuando los pies están quitados. 695 mm cuando los pies están acoplados.

Marcas comerciales y derechos de autor

Otros nombres de marcas y productos aquí utilizados se usan únicamente con fines de identificación y pueden ser marcas comerciales de sus respectivos propietarios. Epson renuncia a todos los derechos de dichas marcas.
