MANUAL DE USUARIO EOK68600 ELECTROLUX

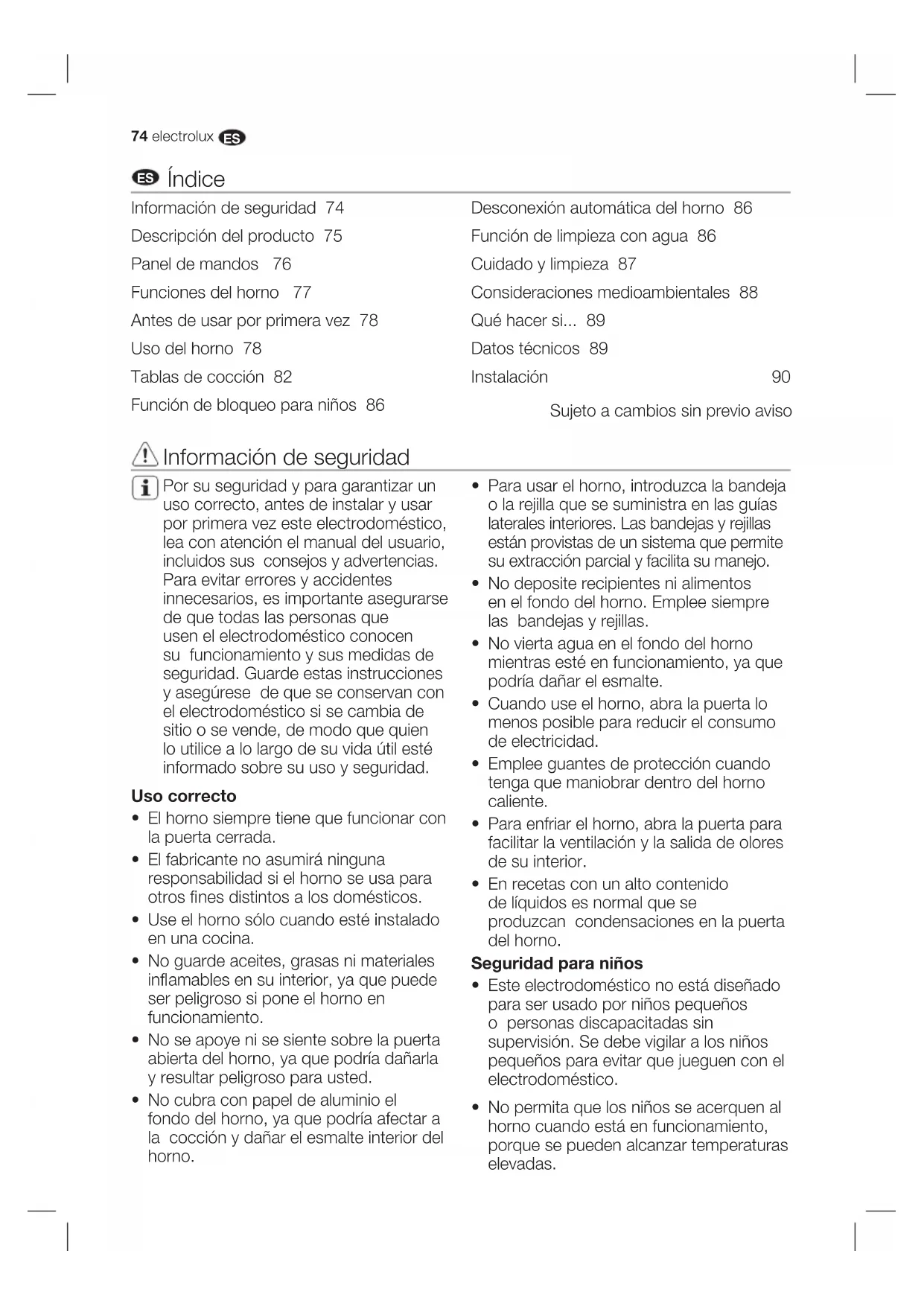

Índice Información de seguridad 74 Descripción del producto 75 Panel de mandos 76 Funciones del horno 77 Antes de usar por primera vez 78 Uso del horno 78 Tablas de cocción 82 Función de bloqueo para niños 86 Desconexión automática del horno 86 Función de limpieza con agua 86 Cuidado y limpieza 87 Consideraciones medioambientales 88 Qué hacer si... 89 Datos técnicos 89 Instalación 90 Sujeto a cambios sin previo aviso Información de seguridad Por su seguridad y para garantizar un uso correcto, antes de instalar y usar por primera vez este electrodoméstico, lea con atención el manual del usuario, incluidos sus consejos y advertencias. Para evitar errores y accidentes innecesarios, es importante asegurarse de que todas las personas que usen el electrodoméstico conocen su funcionamiento y sus medidas de seguridad. Guarde estas instrucciones y asegúrese de que se conservan con el electrodoméstico si se cambia de sitio o se vende, de modo que quien lo utilice a lo largo de su vida útil esté informado sobre su uso y seguridad. Uso correcto

• El horno siempre tiene que funcionar con la puerta cerrada.

• El fabricante no asumirá ninguna responsabilidad si el horno se usa para otros fi nes distintos a los domésticos.

• Use el horno sólo cuando esté instalado en una cocina.

• No guarde aceites, grasas ni materiales infl amables en su interior, ya que puede ser peligroso si pone el horno en funcionamiento.

• No se apoye ni se siente sobre la puerta abierta del horno, ya que podría dañarla y resultar peligroso para usted.

• No cubra con papel de aluminio el fondo del horno, ya que podría afectar a la cocción y dañar el esmalte interior del horno.

• Para usar el horno, introduzca la bandeja o la rejilla que se suministra en las guías laterales interiores. Las bandejas y rejillas están provistas de un sistema que permite su extracción parcial y facilita su manejo.

• No deposite recipientes ni alimentos en el fondo del horno. Emplee siempre las bandejas y rejillas.

• No vierta agua en el fondo del horno mientras esté en funcionamiento, ya que podría dañar el esmalte.

• Cuando use el horno, abra la puerta lo menos posible para reducir el consumo de electricidad.

• Emplee guantes de protección cuando tenga que maniobrar dentro del horno caliente.

• Para enfriar el horno, abra la puerta para facilitar la ventilación y la salida de olores de su interior.

• En recetas con un alto contenido de líquidos es normal que se produzcan condensaciones en la puerta del horno. Seguridad para niños

• Este electrodoméstico no está diseñado para ser usado por niños pequeños o personas discapacitadas sin supervisión. Se debe vigilar a los niños pequeños para evitar que jueguen con el electrodoméstico.

• No permita que los niños se acerquen al horno cuando está en funcionamiento, porque se pueden alcanzar temperaturas elevadas.ES electrolux

• Compruebe que el horno no ha sufrido daños durante el transporte. No conecte nunca un electrodoméstico dañado. Si su horno está dañado, póngase en contacto con el proveedor.

• Retire todo el embalaje antes de usarlo.

• Todos los trabajos eléctricos necesarios para instalar este electrodoméstico deben ser realizados por una persona cualifi cada y competente.

• Por razones de seguridad, no cambie las especifi caciones ni intente modifi car este producto.

• No use el horno si el cable del suministro eléctrico está dañado, o si el panel de mandos, la parte superior o la base están dañados, de modo que se pueda acceder al interior del electrodoméstico. Póngase en contacto con su servicio técnico local para evitar peligros.

• No perfore los laterales del horno para evitar daños en los componentes hidráulicos y eléctricos. ¡Atención! Para realizar la conexión eléctrica, siga atentamente las instrucciones de los correspondientes apartados. Descripción del producto

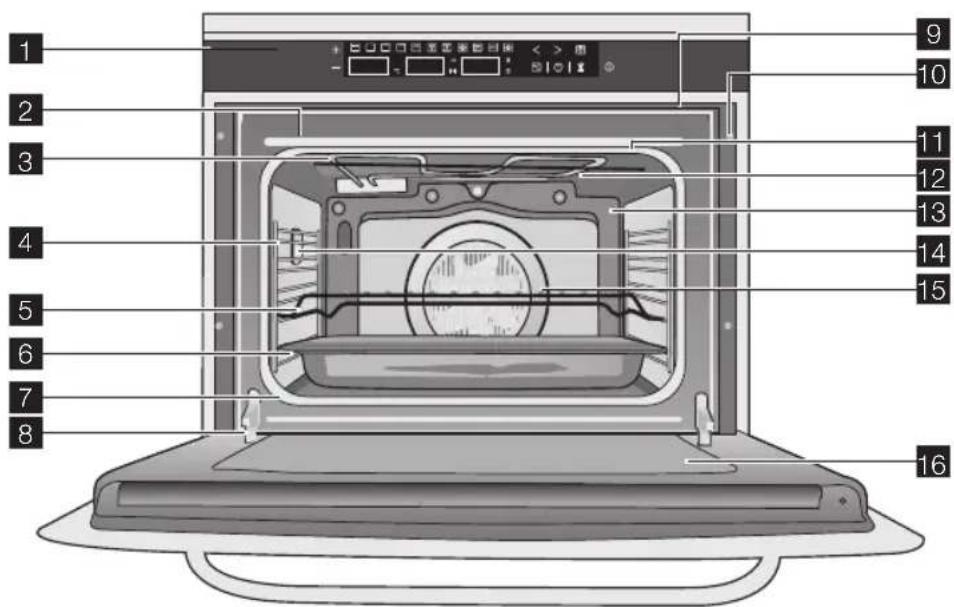

Salida de aire Fijación a la unidad Pantalla de grill Salida de humos Panel trasero Luz Ventilador Cristal interior de puerta

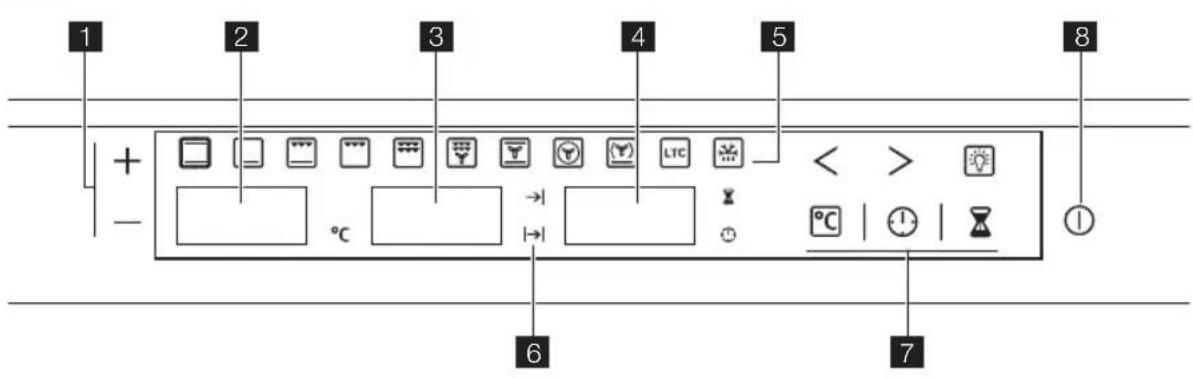

Botones + / - Indicador de temperatura Indicador de tiempo Indicador de funciones de tiempo

Funciones del horno Pilotos indicadores Botones de función Botón On / Off

El horno sólo funciona si se ha ajustado la hora del día. Sin embargo, el horno también se puede usar sin ninguna programación.

Botones Función Para conectar o desconectar el horno. Para seleccionar funciones del horno. Para ajustar la temperatura y el tiempo o el nivel de descongelación. Para ajustar valores de temperatura. Para seleccionar funciones de reloj. Para ajustar el minutero. Para conectar o desconectar la luz Pilotos indicadores Temperatura del horno Duración de cocción Finalización de la cocción Minutero Hora del día Parpadea mientras se está ajustando la temperatura. Se ilumina cuando se programa el tiempo de cocción y empieza a parpadear cuando se ha alcanzado. Se ilumina cuando se programa la fi nalización de la cocción y empieza a parpadear cuando se ha alcanzado. Se ilumina cuando se programa la alarma del minutero. Parpadea cuando se ajusta la hora del día.ES electrolux

Funciones del horno Se usa para bizcochos y tartas porque el calor debe ser uniforme para lograr una textura esponjosa. Calienta sólo desde abajo. Adecuado para calentar platos y elaborar pasteles y similares. Especial para asados. Se puede usar con cualquier pieza, indepen- dientemente de su tamaño. Para preparar platos con un asado superfi cial. Permite dorar la capa exterior sin afectar al interior del alimento. Ideal para piezas planas, como fi letes, costillas, pescado y pan tostado. Permite cocinar superfi cies más grandes que con el grill y, gracias a su mayor potencia, reducir el tiempo necesario para dorar los alimentos. Permite asar uniformemente a la vez que se dora la superfi cie. Ideal para parrilladas. Especial para piezas de gran tamaño, como aves de corral, etc. Se recomienda colocar la pieza en la rejilla con una bandeja debajo para recoger los caldos y jugos de la cocción. Adecuado para asados y pasteles. El ventilador distribuye el calor por todo el interior del horno para reducir el tiempo y la temperatura de cocción. El ventilador distribuye el calor producido por un elemento situado en la parte posterior del horno. Gracias a la distribución uniforme del calor, se puede asar y hornear a dos alturas a la vez. Idóneo para pizzas, pasteles y tartas de frutas o bizcochos. Diseñado para cocinar cazuelas, guisados, etc. al estilo tradicional, y para todas las recetas que requieran tiempos de cocción largos con poco calor. Para obtener un resultado óptimo, recomendamos que utilice cazuelas con tapas, pero debe comprobar primero que son aptas para este electrodoméstico. Para descongelar p.ej. tartas y fl anes, mantequilla, pan, fruta u otros alimentos congelados. ¡Atención! Al usar el grill, el grill doble o el grill doble y ventilador, la puerta debe permanecer cerrada. Recomendaciones para descongelar alimentos La función de descongelación funciona con un sistema de aire caliente a 2 niveles. HI es para carnes en general y LO es para pescados, tartas, pasteles y pan. Cuando seleccione la función Descongelación, ajuste HI o LO en el indicador de temperatura pulsando el botón de temperatura

Se debe colocar los alimentos sin envase en la bandeja del horno o en un recipiente.

• Descongele piezas grandes de carne o pescado colocándolas sobre la parrilla con una bandeja debajo para recoger los jugos.

La carne y el pescado no necesitan estar totalmente descongelados antes de cocinarlos. Los condimentos se pueden añadir cuando la superfi cie ya está blanda.

• Los alimentos han de cocinarse una vez descongelados.

• No vuelva a congelar los alimentos descongelados. Convencional Solera Grill y solera Grill simple Grill doble Grill doble y ventilador Convencional y ventilador Turbo Solera y ventilador Cocción a baja temperatura Descongelación78 electrolux

Consulte la siguiente tabla de tiempos de descongelación y niveles de temperatura: NIVEL BAJO (LO) Peso Tiempo NIVEL ALTO (HI) Peso Tiempo 1/2 Kg 35 min 1/2 Kg 25 min 1/2 Kg 30 min 1 Kg 40 min 1 Kg 75 min 1,5 Kg 90 min 1/2 Kg 40 min 1/2 Kg 60 min Pan Pastel Pescado Pescado Pollo Pollo Entrecot Carne picada Carne picada 1 Kg 120 min ALIMENTO Antes de usar por primera vez Lea con atención este manual de instrucciones para obtener los mejores resultados de su horno. Como resultado del proceso de fabricación, pueden quedar restos de grasa y otras sustancias. Para eliminarlos, proceda de la siguiente manera:

Retire el embalaje, incluidos los plásticos protectores, si los hubiera.

• Seleccione la función

a 200ºC durante una hora. Para ello, consulte la lista de características que se proporciona en este manual.

• Para enfriar el horno, abra la puerta para facilitar la ventilación y la salida de olores de su interior.

• Una vez frío, limpie el horno y los accesorios. Durante el primer uso, pueden producirse humos y olores, por lo que la cocina debería estar bien ventilada. Uso del horno Si se interrumpe el suministro eléctrico, se borrarán todos los ajustes (hora del día, ajustes de programación o programación en curso). Cuando se restablezca el suministro eléctrico, los números de la pantalla parpadearán y el reloj/ temporizador deberá ajustarse de nuevo. ¡Atención! El reloj electrónico incorpora tecnología Touch-Control. Para manejarlo, simplemente toque los símbolos del panel de mandos con el dedo. La sensibilidad del Touch-Control se adapta continuamente a las condiciones cambiantes. Asegúrese de que el cristal frontal del panel de mandos esté siempre limpio y libre de obstáculos cuando conecte el horno. Si el reloj no responde correctamente cuando toque el cristal, deberá apagar el horno y volver a conectarlo unos segundos después. Al hacerlo, los botones se ajustarán automáticamente y reaccionarán de nuevo al control táctil.ES electrolux

Ajuste del reloj electrónico Cuando ponga en marcha el horno verá que en el reloj parpadean las 12:00. Ajuste el reloj tocando los símbolos del panel. Oirá 2 pitidos que confi rman el ajuste de la hora. Si desea modifi car la hora, apague el horno. Toque el botón del reloj hasta que el indicador parpadee. Modifi que la hora tocando los botones . Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora. Funcionamiento manual Tras poner el reloj en hora, su horno está listo para cocinar: 1 Pulse el botón On

2 Pulse para seleccionar la función de cocción deseada. 3 El indicador de temperatura mostrará la temperatura preajustada para esa función de cocción. Pulse el botón de temperatura para modifi carla. Seleccione la temperatura deseada pulsando los botones

4 La cavidad superior del horno comenzará a calentarse. Las funciones iniciarán la función de calentamiento rápido durante unos minutos. El horno pitará cuando alcance la temperatura seleccionada. ¡Atención! esta función de precalentamiento activa el motor turbo situado en la parte posterior de la cavidad superior del horno. 5 Mientras se calienta el horno, el símbolo de los grados en el indicador de temperatura parpadeará para indicar que el alimento se está calentando. 6 Pulse el botón Off para detener la coc- ción. ¡Atención! Cuando la cocción haya fi nalizado, advertirá que la función de enfriamiento del horno permanecerá activada hasta que la temperatura en el interior del horno se haya rebajado hasta el nivel adecuado. Iluminación del horno La luz interior se encenderá: – Cuando se abra la puerta del horno. Si la puerta no se cierra después de un tiempo, la luz se apagará para reducir el consumo eléctrico. – Cuando se seleccione cualquier función de cocción. La luz se apagará pasado un tiempo. Si desea encender la luz durante la cocción, simplemente toque el botón Luz del horno . Para apagar la luz, pulse nuevamente el botón Luz del horno .80 electrolux

Funciones del reloj electrónico Funciones del programador electrónico Duración de cocción Esta función le permitirá programar la duración de cocción, y pasado este tiempo el horno se desconectará automáticamente. Programación del tiempo de cocción: 1 Pulse el botón de reloj . El símbolo se iluminará. 2 Seleccione el tiempo de cocción pulsando los botones . 3 Se oirán dos pitidos consecutivos y la pantalla mostrará el tiempo de cocción restante. El símbolo parpadeará lentamente para señalar que el horno se apagará automáticamente. 4 Seleccione una función de cocción y una temperatura. 5 Una vez fi nalizado el tiempo de cocción, el horno se apagará, sonará una alarma y el símbolo parpadeará más rápido. 6 Pulse cualquier botón del panel de mandos para detener la alarma. Podrá cambiar el tiempo programado siempre que lo desee tocando el botón de reloj y luego los botones . Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora. Finalización de la cocción Esta función le permitirá programar el momento de fi nalización de la cocción, tras el cual el horno se desconectará automáticamente. Programación de la hora de fi nalización de cocción: 1 Presione el botón de reloj varias veces hasta que el símbolo se ilumine. 2 Seleccione el tiempo de fi nalización de cocción pulsando los botones

3 Se oirán dos pitidos consecutivos y la pantalla mostrará el tiempo de cocción restante. El símbolo parpadeará lentamente para señalar que el horno se apagará automáticamente. 4 Seleccione una función de cocción y una temperatura. 5 Cuando se alcance la duración ajustada, el horno se apagará, sonará una alarma y el símbolo parpadeará más rápido. 6 Pulse cualquier botón del panel de mandos para detener la alarma. Es posible cambiar la hora de fi nalización de cocción programada en cualquier momento pulsando el botón de reloj hasta que el símbolo parpadee y pulsando después los botones . Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora. Podrá utilizar esta función incluso si ya está cocinando con el horno. En ese caso, siga las instrucciones de arriba salvo la Nº 4.ES electrolux

Funciones del programador electrónico Cooking duration and End of cooking time combined Esta función permite programar conjuntamente el tiempo de cocción y la fi nalización de la cocción. Con esta función, el horno se conecta automáticamente en la hora ajustada y funciona durante el tiempo de cocción para el que ha sido programado. Se apaga automáticamente a la hora ajustada. 1 Pulse el botón de reloj . El símbolo se iluminará. 2 Seleccione el tiempo de cocción pulsando los botones . 3 Se oirán dos pitidos consecutivos y el indicador mostrará el tiempo de cocción restante. El símbolo parpadeará lentamente. 4 Presione el botón de reloj varias veces hasta que el símbolo se ilumine. 5 Seleccione el tiempo de fi nalización de cocción pulsando los botones

6 Se confi rmará con dos pitidos. Se mostrará la hora actual en la pantalla y el símbolo permanecerá iluminado. 7 Seleccione una función de cocción y una temperatura. 8 El horno se mantendrá apagado, con el símbolo encendido y el símbolo parpadeando lentamente. El reloj mostrará la hora actual y la luz interior permanecerá apagada. El horno está ahora programado. 9 Cuando sea hora de iniciar la cocción, el horno se encenderá y funcionará durante el tiempo de cocción programado. El indicador de la función de tiempo mostrará el tiempo de cocción restante. 10 Cuando se alcance el tiempo ajustado, el horno se apagará, sonará una alarma y los símbolos y parpadearán. 11 Pulse cualquier botón del panel de mandos para detener la alarma. Si desea modifi car la hora de fi nalización de cocción mientras el horno está en marcha, pulse el botón de reloj hasta que el símbolo parpadee. Modifi que el tiempo de fi nalización de cocción pulsando los botones . Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora. Minutero Se oirá un pitido cuando fi nalice el tiempo ajustado, independientemente de que el horno esté encendido o apagado. Programación del minutero: 1 Pulse el botón de minutero . El símbolo se iluminará. 2 Seleccione el tiempo después del cual deberá sonar la alarma pulsando los botones . 3 Oirá entonces dos pitidos; la pantalla mostrará el tiempo que falta para que suene la alarma y el símbolo parpadeará lentamente para indicar que se ha ajustado el temporizador. 4 Una vez transcurrido el tiempo programado, sonará una alarma y el símbolo comenzará a parpadear más rápido. 5 Pulse cualquier botón del panel de mandos para detener la alarma. Podrá cambiar el tiempo programado siempre que lo desee tocando el botón de minutero hasta que el símbolo parpadee y luego los botones . Los dos pitidos que oiga después confi rmarán el ajuste de la nueva hora. Tiempo de cocción y fi nalización de la cocción combinados82 electrolux

Tablas de cocción Las tablas de cocción muestran ejemplos de temperaturas y tiempos aproximados de cocción. El modo de cocción depende del modelo. Para obtener mejores resultados, recomendamos precalentar el horno con la función

Función de bloqueo para niños Si el horno está apagado, se leerá la palabra SAFE (Seguro) en el indicador de tiempo. Cuando el horno está encendido, todos los botones están bloqueados excepto el botón de desconexión . Para desactivar el bloqueo para niños, toque los botones y simultáneamente hasta que oiga un pitido largo y la palabra SAFE desaparezca de la pantalla. Esta función bloquea el horno para evitar que los niños jueguen con él. Para activar esta función, pulse los botones y hasta oír un pitido largo. El horno está ahora bloqueado. Desconexión automática del horno Pulse cualquier botón para utilizar el electrodoméstico tras una desconexión automática. La desconexión automática se anula cuando la función de reloj DURACIÓN o FIN está ajustada. El horno se desconecta automáticamente si no se apaga al cabo de cierto tiempo o si la temperatura no se modifi ca. El horno se desconecta cuando la temperatura es de: 50-120ºC al cabo de 12,5 horas 120-200ºC al cabo de 8,5 horas 200-250ºC al cabo de 5,5 horas Función de limpieza con agua sucio, deje que se empape bien con la solución durante un rato antes de poner en marcha la función.

• Cierre la puerta del horno y seleccione la función de la parte inferior del horno.

• Ajuste el mando de control del termostato a 200°C.

• Ajuste el programa de tiempo de cocción a 4 minutos accionando los botones de función del reloj electrónico. La temperatura del horno aumentará.

• Ajuste la alarma del minutero a 21 minutos accionando los botones de función del reloj electrónico.

• Transcurridos 4 minutos, se oirá una alarma acústica, y el horno se apagará automáticamente.

• Ponga a cero la función del horno y el mando de control del termostato. Para apagar la alarma acústica, pulse cualquier botón.

• El ciclo de limpieza dura 21 minutos. Sonará una alarma una vez completado. Acerca de esta función Para garantizar un buen funcionamiento, este electrodoméstico debería limpiarse con frecuencia para evitar que queden restos de alimentos o grasas. Esta función permite que el proceso de limpieza le resulte más fácil y cómodo. Cómo funciona Usando calor, vapor y unas gotas de lavavajillas, los restos de alimentos se despegan y ablandan lo sufi ciente como para que su eliminación resulte mucho más fácil, evitando así la necesidad de restregar el esmalte. Cómo se usa

• Retire todos los accesorios del horno antes de usar esta función.

• Vierta unos 500 ml de agua con unas gotas de lavavajillas sobre una esponja absorbente grande (tamaño recomendado: 360 x 300 mm), que deberá colocar en la base del interior del horno. Si el interior del horno está muyES electrolux

• Para la suciedad difícil de eliminar utilice una espátula especial (por ej., una espátula para vitrocerámicas).

• Limpie el interior de horno con abundante agua limpia y un paño. A continuación, séquelo bien con un paño seco y suave. Asegúrese de limpiar y secar el interior y alrededores del electrodoméstico, sobre todo las juntas de la puerta.

• Cuando la limpieza haya terminado, asegúrese de apagar el electrodoméstico.

• Use la esponja absorbente grande para eliminar el exceso de agua del interior del horno.

• Ya puede limpiar el interior del horno con agua jabonosa caliente y un cepillo suave de plástico, un paño, una esponja o cualquier otro utensilio no abrasivo. Cuidado y limpieza ¡Atención! Antes de realizar ningún trabajo, desconecte el suministro eléctrico principal del electrodoméstico. Limpieza del interior del horno

• Limpie el interior del horno para eliminar los restos de alimentos y grasa ya que pueden despedir humo u olores y provocar la aparición de manchas.

• Con el horno frío y en superfi cies esmaltadas (por ej., el suelo del horno), use un cepillo de nailon o una esponja con agua jabonosa caliente. Si usa productos de limpieza especiales para hornos, aplíquelos sólo sobre las superfi cies esmaltadas y siga las instrucciones del fabricante. ¡Atención! No limpie el interior del horno con vapor o agua a presión. Tampoco utilice estropajos metálicos o materiales que puedan rayar el esmalte. Limpieza del exterior del horno y de los accesorios Limpie el exterior del horno y los accesorios con agua jabonosa templada o con un detergente suave. ¡Atención! No use estropajos metálicos o polvos limpiadores que puedan rayar el esmalte. En superfi cies de acero inoxidable, proceda con cuidado y use esponjas o paños que no las rayen. Para limpiar el exterior del horno, no intente sacar los mandos porque, para ello, hay que extraer primero el horno de la cocina. Limpieza del cristal interior de la puerta ¡Atención! Tenga cuidado: la puerta del horno se cierra cuando se saca el cristal interior.

1. Abra la puerta del horno.

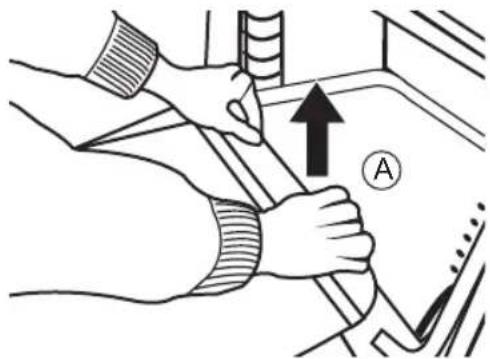

2. Tire del cristal hacia arriba desde la

4. Limpie el cristal interior y el interior de la

5. Introduzca los soportes del cristal interior.

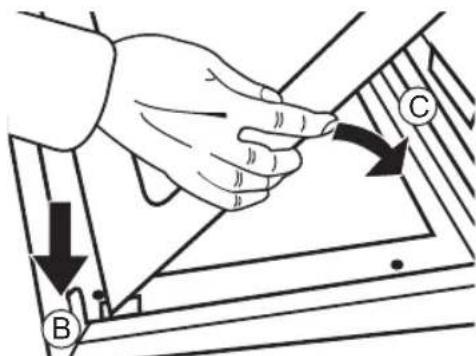

6. Introduzca el cristal en la puerta (C) por

las ranuras de la parte superior de la puerta (B).

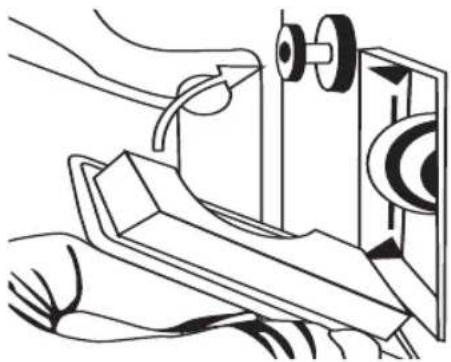

3. Vuelva a colocar la lente asegurándose

de que encaja en la posición correcta sin forzarla. La bombilla de recambio debe soportar temperaturas de hasta 300°C. Estas bombillas se pueden pedir al Servicio Técnico Electrolux. Consideraciones medioambientales El símbolo en el producto o en su embalaje indica que este producto no puede ser tratado como basura doméstica. Por el contrario, debe llevarse a un punto de recogida para el reciclaje de equipos eléctricos y electrónicos. Al deshacerse correctamente de este producto, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de una gestión indebida de la basura. Por favor, póngase en contacto con su ayuntamiento, su servicio de recogida de basuras o la tienda donde ha adquirido este producto Embalaje ecológico Los materiales del embalaje son totalmente reciclables y se pueden usar de nuevo. Consulte a las autoridades locales las normas para la eliminación de este material. Cambiar la bombilla del horno ¡Atención! Para cambiar la bombilla, asegúrese primero de que el horno está desconectado de la corriente eléctrica.

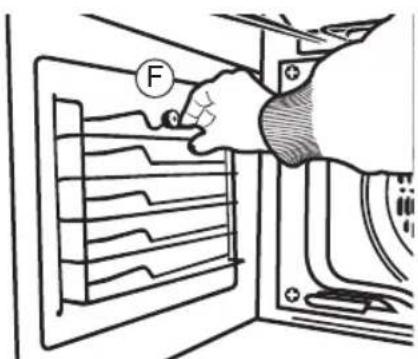

1. Saque los soportes cromados

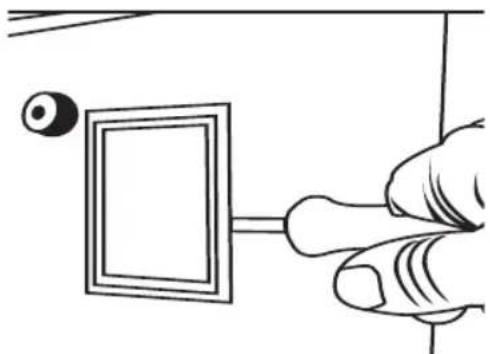

2. Saque la lente del soporte de la

lámpara con la ayuda de una herramienta adecuada. Cambie la bombilla.

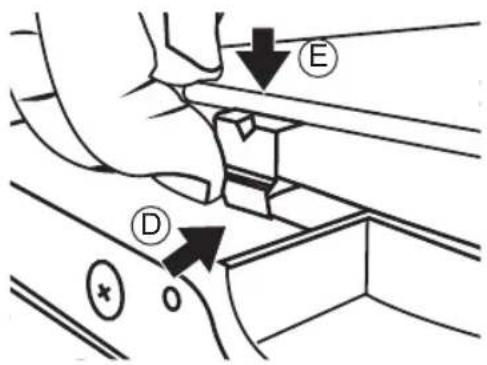

7. El cristal se sujeta a la puerta apretando

los dos soportes inferiores (D) a la vez que se empuja el cristal hacia dentro de la puerta (E).

Qué hacer si... Si el electrodoméstico no funciona correctamente, por favor realice las siguientes comprobaciones antes de ponerse en contacto con el Servicio Técnico de Electrolux. ¡Atención! Si a pesar de estas recomendaciones el problema continúa, póngase en contacto con el Servicio de Asistencia Técnica. Datos técnicos Si el equipo no funciona, póngase en con- tacto con el Servicio Técnico e infórmeles del problema indicando: 1 Número de serie (S-No) 2 Modelo del electrodoméstico (Model) 3 Número de producto (PNC) Encontrará esta información en la placa de características de la parte inferior del horno cuando la puerta está abierta. El artículo que usted ha adquirido cumple con las directivas europeas en materia de seguridad del material eléctrico (73/23/CEE) y compatibilidad electromagnética (89/336/CEE). Compruebe la conexión a la red eléctrica. Compruebe los fusibles y el limitador de corriente de la instalación. Compruebe si el reloj está en modo manual o programado. Compruebe la posición de los selectores de función y temperatura. Es normal la primera vez que se usa. Limpie el horno con frecuencia. Reduzca la cantidad de grasa o aceite de la bandeja. No use una temperatura mayor que la indicada en las tablas de cocción. Cambie la bombilla. Compruebe que está instalada según se indica en el manual de instrucciones. Consulte las tablas de cocción para aprender a usar el horno. Cuando termine el proceso de cocción, no deje las bandejas en el horno durante más de 15-20 minutos. Compruebe que la bandeja y los alimentos no vibran en contacto con el panel posterior del horno. Ajuste la hora del día (vea el apartado “Ajuste de la hora del día”). El horno no funciona. Sale humo cuando el horno está en funcionamiento. La luz interior del horno no funciona. No se obtienen los resultados de cocción deseados. El vapor y la condensación se acumulan en los alimentos y en el interior del horno. El ventilador del horno hace ruido. La pantalla muestra “12:00”. Problema Solución90 electrolux

Instalación Esta información está destinada al instalador, la persona responsable del montaje y la conexión eléctrica. Si instala el horno usted mismo, el fabricante no se responsabilizará de los posibles daños. La instalación sólo debe ser llevada a cabo por un electricista cualifi cado, que deberá asegurarse de observar la normativa aplicable a la instalación. Antes de instalar. Comentarios

• Para desembalar el horno, tire de la pestaña que hay en la parte inferior de la caja.

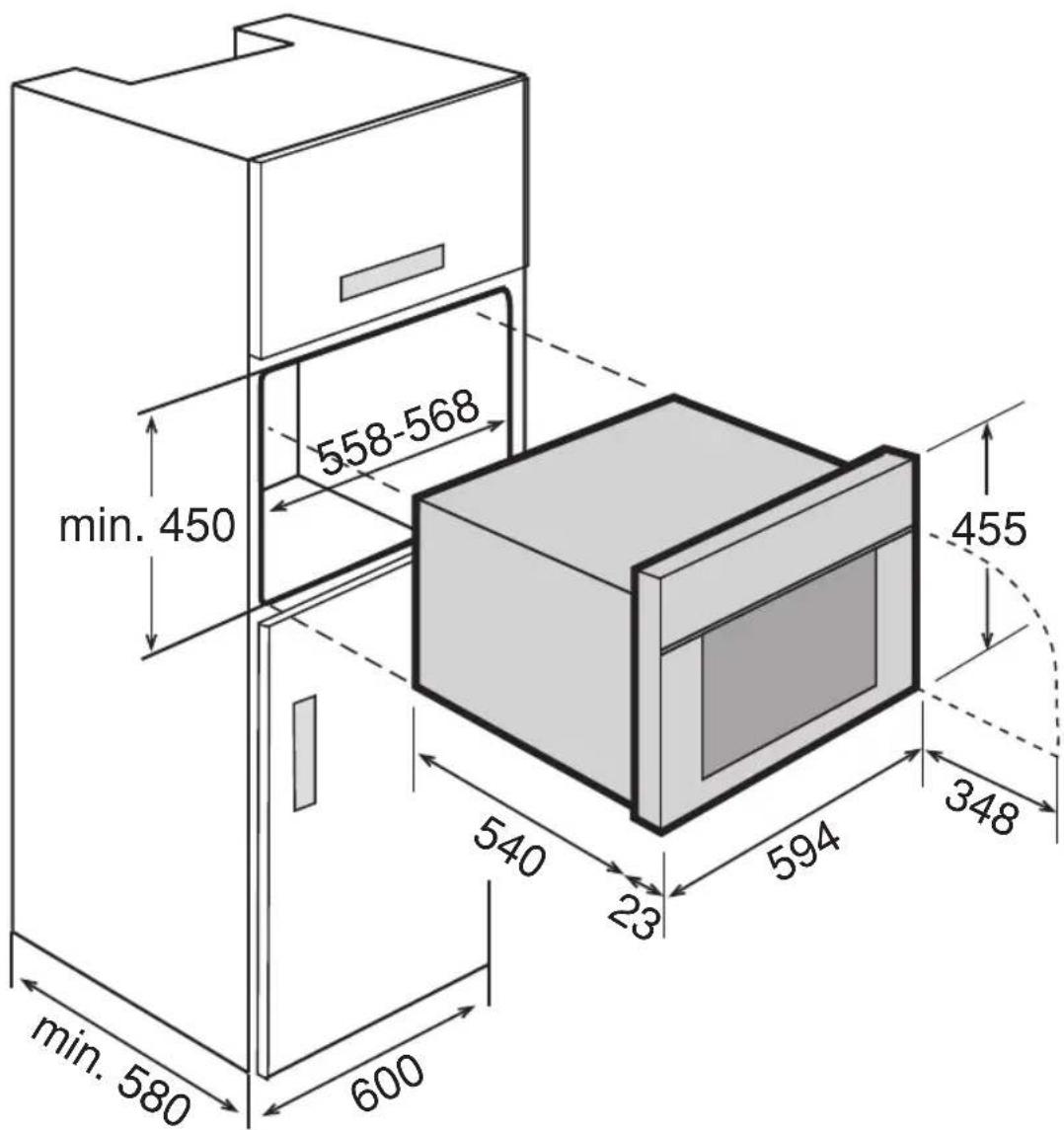

• Se necesita un hueco en la cocina con las dimensiones que se muestran en la imagen y con una profundidad mínima de 580 mm. (Vea la imagen de la página 91-92, que describe la colocación del horno).

• Para colocar en su sitio los hornos multifunción, la parte posterior de la unidad no debe tener salientes (refuerzos, tubos, enchufes, etc.).

• El adhesivo usado para la cubierta plástica del mueble de la cocina debe poder soportar temperaturas superiores a 85°C. Conexión eléctrica. Requisitos legales El instalador deberá comprobar que:

• La tensión y la frecuencia de la corriente se corresponde con la indicada en la placa de características.

• La instalación eléctrica puede soportar la potencia máxima indicada en la placa de características.

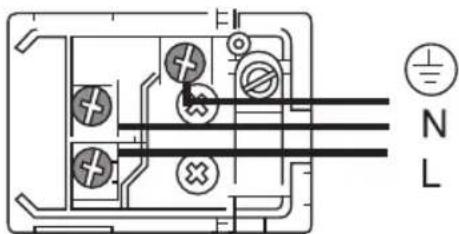

• El diagrama de conexión se muestra en la siguiente imagen:

• La conexión eléctrica cuenta con una toma de tierra adecuada, conforme a la legislación vigente.

• La conexión debe realizarse con un interruptor omnipolar del tamaño adecuado a la corriente que debe soportar. Debe haber una apertura mínima de 3 mm entre contactos para permitir la desconexión en caso de emergencia, limpieza o cambio de la bombilla. El cable de tierra no deberá pasar por este interruptor bajo ninguna circunstancia. Después de conectar la electricidad, compruebe que funcionan todos los componentes eléctricos del horno.ES electrolux

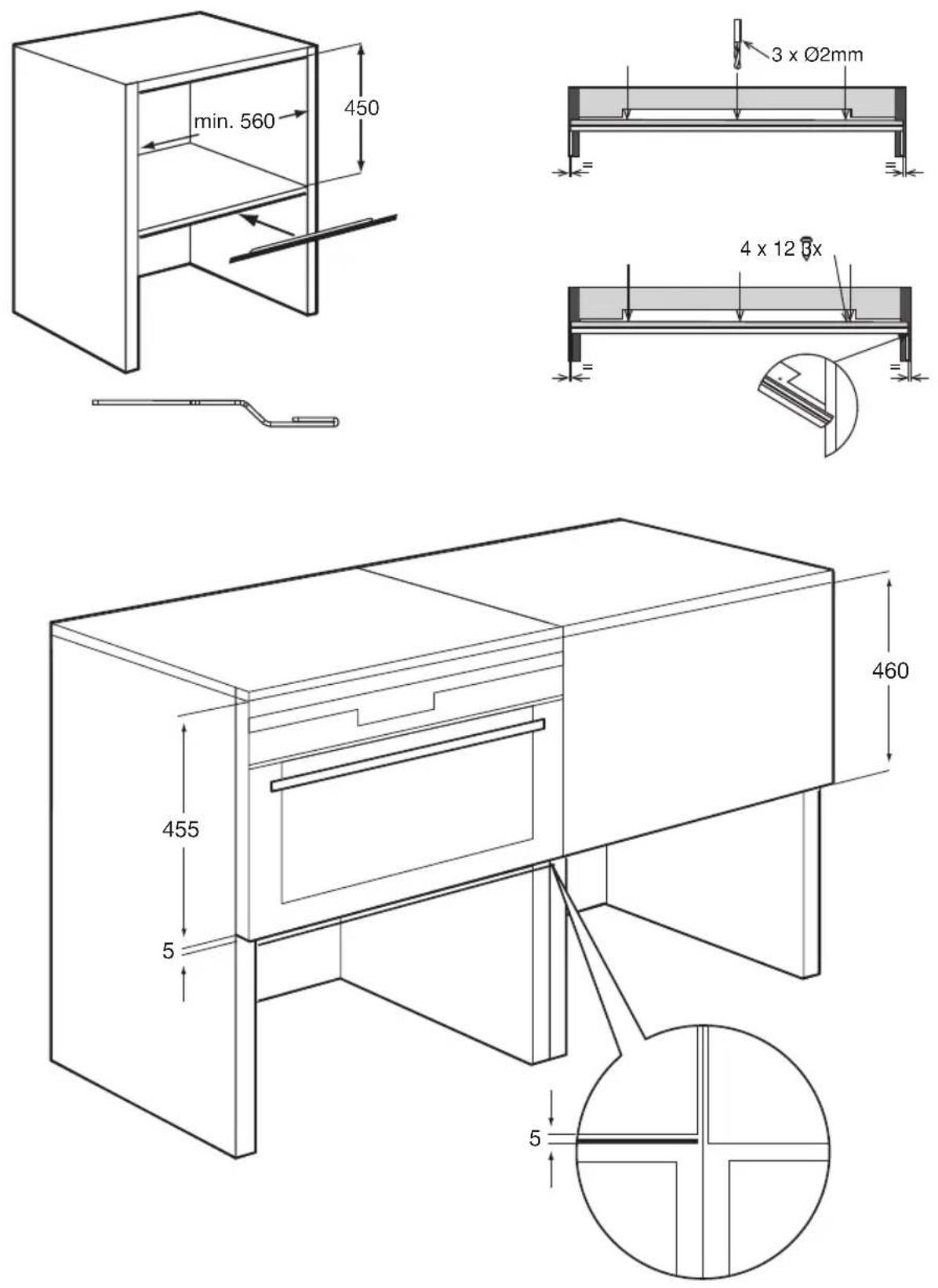

Instalación del hornoPara todos los hornos y tras haber realizado la conexión eléctrica:1 Introduzca el horno en la cocina con cuidado de no atrapar el cable.2 Fije el horno a la unidad insertando los 2 tornillos suministrados en los agujeros que pueden observarse una vez abierta la puerta.3 Compruebe que la carcasa del horno no está en contacto con los laterales de la unidad y que hay al menos 2 mm de separación entre ellos.
