MODE D'EMPLOI EOK68600 ELECTROLUX

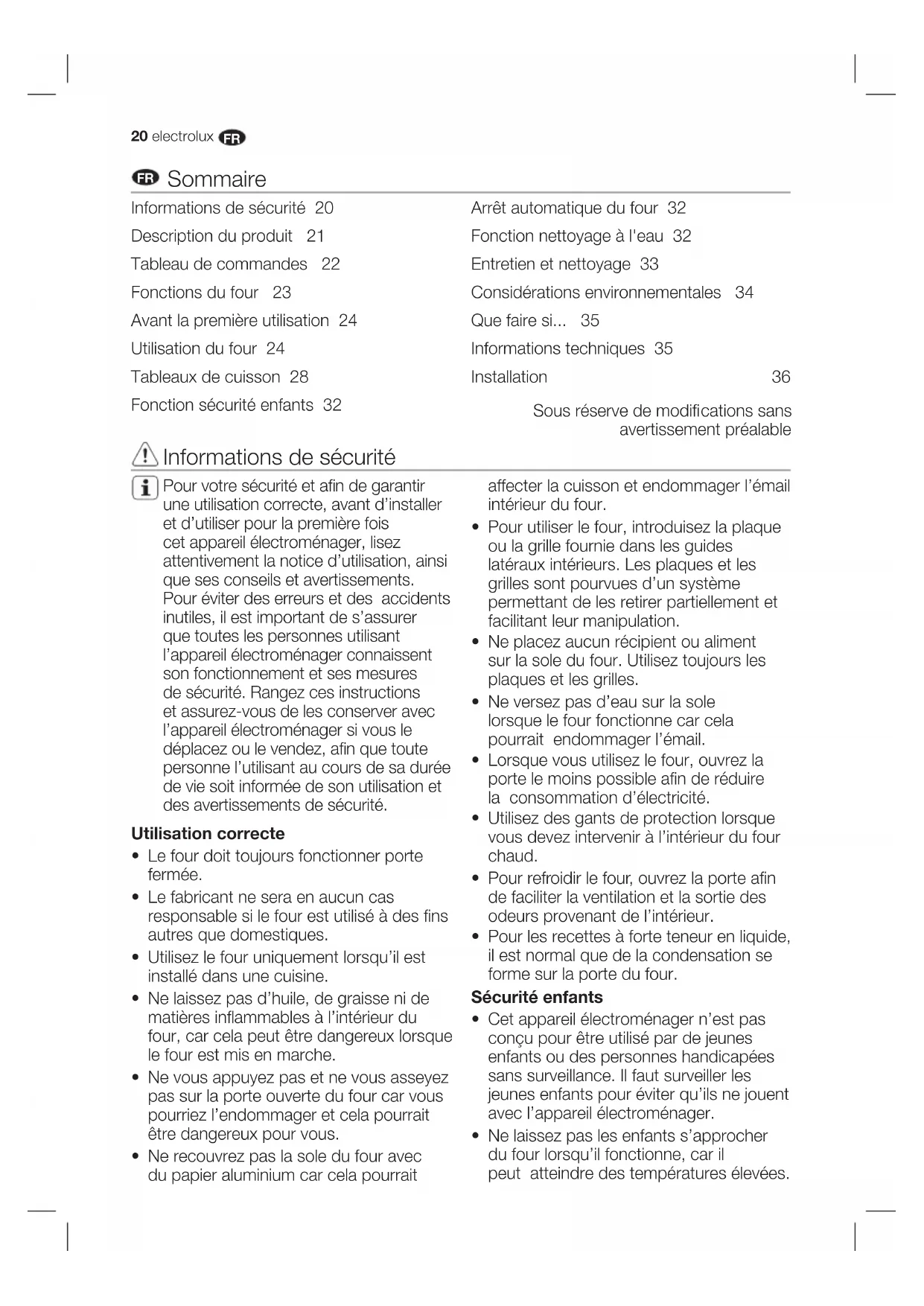

Sommaire Informations de sécurité 20 Description du produit 21 Tableau de commandes 22 Fonctions du four 23 Avant la première utilisation 24 Utilisation du four 24 Tableaux de cuisson 28 Fonction sécurité enfants 32 Arrêt automatique du four 32 Fonction nettoyage à l'eau 32 Entretien et nettoyage 33 Considérations environnementales 34 Que faire si... 35 Informations techniques 35 Installation 36 Sous réserve de modifi cations sans avertissement préalable Informations de sécurité Pour votre sécurité et afi n de garantir une utilisation correcte, avant d’installer et d’utiliser pour la première fois cet appareil électroménager, lisez attentivement la notice d’utilisation, ainsi que ses conseils et avertissements. Pour éviter des erreurs et des accidents inutiles, il est important de s’assurer que toutes les personnes utilisant l’appareil électroménager connaissent son fonctionnement et ses mesures de sécurité. Rangez ces instructions et assurez-vous de les conserver avec l’appareil électroménager si vous le déplacez ou le vendez, afi n que toute personne l’utilisant au cours de sa durée de vie soit informée de son utilisation et des avertissements de sécurité. Utilisation correcte

• Le four doit toujours fonctionner porte fermée.

• Le fabricant ne sera en aucun cas responsable si le four est utilisé à des fi ns autres que domestiques.

• Utilisez le four uniquement lorsqu’il est installé dans une cuisine.

• Ne laissez pas d’huile, de graisse ni de matières infl ammables à l’intérieur du four, car cela peut être dangereux lorsque le four est mis en marche.

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du four car vous pourriez l’endommager et cela pourrait être dangereux pour vous.

• Ne recouvrez pas la sole du four avec du papier aluminium car cela pourrait affecter la cuisson et endommager l’émail intérieur du four.

• Pour utiliser le four, introduisez la plaque ou la grille fournie dans les guides latéraux intérieurs. Les plaques et les grilles sont pourvues d’un système permettant de les retirer partiellement et facilitant leur manipulation.

• Ne placez aucun récipient ou aliment sur la sole du four. Utilisez toujours les plaques et les grilles.

• Ne versez pas d’eau sur la sole lorsque le four fonctionne car cela pourrait endommager l’émail.

• Lorsque vous utilisez le four, ouvrez la porte le moins possible afi n de réduire la consommation d’électricité.

• Utilisez des gants de protection lorsque vous devez intervenir à l’intérieur du four chaud.

• Pour refroidir le four, ouvrez la porte afi n de faciliter la ventilation et la sortie des odeurs provenant de l’intérieur.

• Pour les recettes à forte teneur en liquide, il est normal que de la condensation se forme sur la porte du four. Sécurité enfants

• Cet appareil électroménager n’est pas conçu pour être utilisé par de jeunes enfants ou des personnes handicapées sans surveillance. Il faut surveiller les jeunes enfants pour éviter qu’ils ne jouent avec l’appareil électroménager.

• Ne laissez pas les enfants s’approcher du four lorsqu’il fonctionne, car il peut atteindre des températures élevées.FR electrolux

• Vérifi ez que le four n’a subi aucun dommage pendant le transport. Ne branchez jamais un appareil électroménager endommagé. Si votre four est endommagé, contactez votre fournisseur.

• Retirez tout l’emballage avant de l’utiliser.

• Tous les travaux électriques nécessaires pour installer cet appareil électroménager doivent être effectués par une personne qualifi ée et compétente.

• Pour des raisons de sécurité, ne changez pas les spécifi cations et n’essayez pas de modifi er ce produit.

• N’utilisez pas le four si le câble d’alimentation électrique est endommagé ou si le panneau de commandes, la partie supérieure ou la base sont endommagés, de sorte qu’il soit possible d’accéder à l’intérieur de l’appareil électroménager. Contactez votre service technique local pour éviter tout danger.

• Ne percez pas les côtés du four afi n d’éviter d’endommager les composants hydrauliques et électriques. Attention ! Pour réaliser le branchement électrique, suivez attentivement les instructions des sections correspondantes. Description du produit

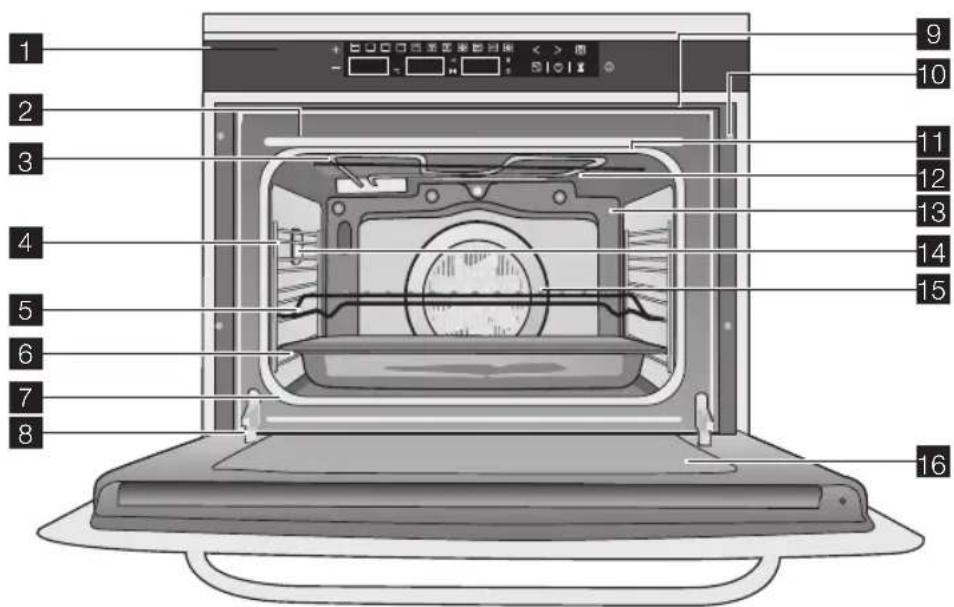

Sortie d’air Fixation à l'unité Écran du gril Évacuation de la fumée Panneau arrière Lumière Ventilateur Vitre intérieure de la porte

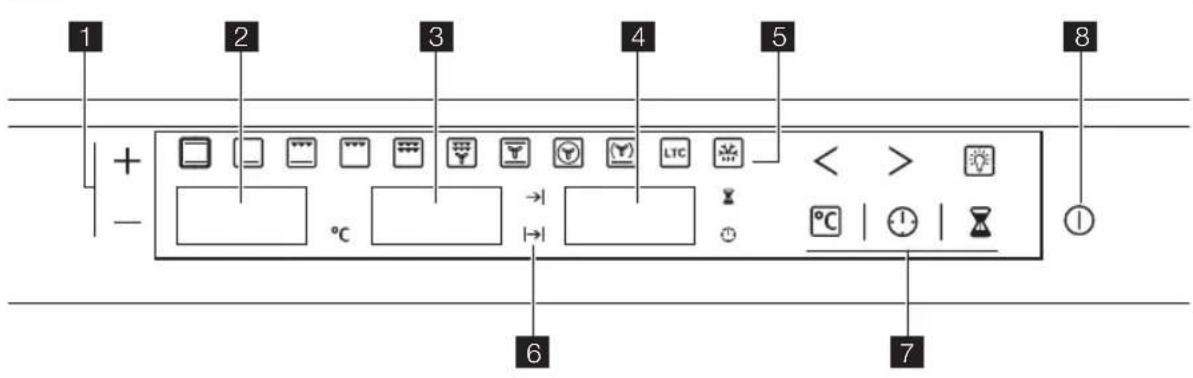

Tableau de commandes

Boutons Indicateur de température Indicateur de temps Indicateur des fonctions de temps

Fonctions du four Voyants indicateurs Boutons Boutons

Le four ne fonctionne que si l'heure a été défi nie. Le four peut cependant être utilisé sans avoir été programmé.

Boutons Fonction Pour brancher ou débrancher le four Pour sélectionner les fonctions du four Pour régler la température et la durée ou le niveau de décongélation Pour régler les valeurs des températures Pour sélectionner les fonctions de l’horloge Pour régler la minuterie Pour allumer et éteindre la lumière Voyants indicateurs Température du four Durée de la cuisson Fin de la cuisson Minuterie Heure Clignote pendant le réglage de la température S'allume lors de la programmation du temps de cuisson et commence à clignoter lorsque celui-ci est écoulé. Il s'allume lors de la programmation de la fi n de la cuisson et commence à clignoter lorsque la cuisson s’achève. S'allume lors de l'activation de l'alarme de la minuterie. Il clignote lors du réglage de l'heure.FR electrolux

Fonctions du four Utilisée pour les biscuits et les tartes lorsque la chaleur doit être uniforme pour obtenir une texture moelleuse. Chauffe uniquement par le bas. Idéale pour réchauffer des plats et élaborer des gâteaux, etc. Spécialement conçue pour les rôtis. Peut être utilisée avec n'importe quel morceau, quelle que soit sa taille. Pour préparer des plats légèrement rôtis. Elle permet de dorer l’extérieur sans modifi er l'intérieur des aliments. Idéale pour des morceaux plats, comme des steaks, des côtelettes, du poisson et du pain grillé. Permet de cuisiner des surfaces plus volumineuses qu'avec le gril simple, et grâce à sa puissance accrue, elle réduit le temps de cuisson des aliments. Permet de rôtir de manière uniforme tout en dorant en surface. Idéale pour les grillades. Spécialement conçue pour les morceaux de grande taille, comme des volailles, etc. Il est recommandé de placer le morceau sur la grille avec une plaque en dessous afi n de récupérer le jus de cuisson. Idéale pour les rôtis et gâteaux. Le ventilateur diffuse la chaleur à l'intérieur du four pour réduire le temps et la température de cuisson. Le ventilateur répartit la chaleur produite grâce à un élément situé à l'arrière du four. Grâce à la diffusion uniforme de la chaleur, il est possible de rôtir et d'enfourner sur deux hauteurs en même temps. Idéale pour les pizzas, gâteaux et tartes aux fruits ou biscuits. Conçue pour cuisiner des ragoûts, etc. au style traditionnel, et pour toutes les recettes nécessitant des temps de cuisson longs avec peu de chaleur. Pour obtenir un résultat optimal, nous recommandons d'utiliser des casseroles avec des couvercles, mais il faut toujours vérifi er qu'elles sont adaptées à cet électroménager. Pour décongeler par ex. des tartes et des fl ans, du beurre, du pain, des fruits ou d'autres aliments surgelés. Attention ! Quand vous utilisez les fonctions gril, gril double ou gril double et ventilateur, la porte doit rester fermée. Recommandations pour décongeler des aliments La fonction décongélation fonctionne avec un système d'air chaud à 2 niveaux. HI sert pour la viande en général et LO pour les poissons, tartes, gâteaux ainsi que pour le pain. Si vous sélectionnez la fonction Décongélation, réglez HI ou LO sur l'indicateur de température d'abord à l'aide du bouton de température et ensuite avec les boutons .

Il faut placer les aliments sans emballage sur la plaque du four ou dans un récipient.

• Pour décongeler de grosses pièces de viande ou de poisson, il faut les disposer sur la grille et placer une plaque en dessous pour récupérer le jus.

• La viande et le poisson n'ont pas besoin d'être totalement décongelés pour être cuisinés. Les condiments peuvent être ajoutés lorsque la surface est déjà ramollie.

• Les aliments doivent être cuisinés une fois décongelés.

• Ne recongelez pas des aliments qui ont été décongelés. Traditionnelle Sole Gril et sole Gril simple Gril double Gril double et ventilateur Conventionnelle et ventilateur Turbo Sole et ventilateur Cuisson à basse température Décongélation24 electrolux

Veuillez consulter le tableau suivant indiquant les temps de décongélation et les niveaux de température : NIVEAU BAS (LO) Poids Temps NIVEAU HAUT (HI) Poids Temps 1/2 kg 35 min 1/2 kg 25 min 1/2 kg 30 min 1 kg 40 min 1 kg 75 min 1,5 kg 90 min 1/2 kg 40 min 1/2 kg 60 min Pain Gâteau Poisson Poisson Poulet Poulet Entrecôte Viande hachée Viande hachée 1 kg 120 min ALIMENT Avant la première utilisation Lisez attentivement cette notice d’utilisation pour obtenir les meilleurs résultats avec votre four. Des résidus de graisse et autres, produits lors du processus de fabrication, peuvent rester. Pour les éliminer, procédez ainsi :

Retirez l’emballage, plastiques de protection inclus, le cas échéant.

• Sélectionnez la fonction

à 200°C pendant une heure. Pour ce faire, consultez la liste des caractéristiques fournie dans cette notice.

• Pour refroidir le four, ouvrez la porte afi n de faciliter la ventilation et la sortie des odeurs provenant de l’intérieur.

• Une fois refroidi, nettoyez le four et les accessoires. De la fumée ou des odeurs peuvent survenir lors de la première utilisation, la cuisine devra donc être correctement ventilée. Utilisation du four En cas d'interruption de l'alimentation électrique, tous les réglages seront effacés (heure, réglages de programmation ou programmation en cours). Lorsque l'alimentation électrique reviendra, les chiffres à l'écran clignoteront et l'horloge / minuterie devra être réglée à nouveau. Attention ! Cette horloge électronique est équipée de la technologie Touch-Control (écran tactile). Pour l'utiliser, il suffi t de toucher les symboles qui fi gurent sur le tableau de commandes. La sensibilité de l’écran tactile s’adapte constamment aux conditions extérieures. Lorsque vous branchez le four, assurez-vous que la surface vitrée du tableau de commandes est toujours propre et dépourvue de résidus. Si l’horloge ne répond pas correctement lorsque vous touchez la vitre avec le doigt, il faudra alors débrancher le four puis le rebrancher après quelques secondes. Les boutons se régleront alors automatiquement et réagiront à nouveau au contrôle tactile.FR electrolux

Réglage de l'horloge électronique Lorsque vous mettrez en route le four, 12:00 se met à clignoter sur l'horloge. Réglez l'horloge à l'aide des symboles du tableau. Vous entendrez 2 bips qui confi rmeront que le réglage de l'heure a été réalisé. Si vous souhaitez modifi er l'heure, vous devez éteindre le four. Touchez le bouton de l'horloge jusqu'à ce que l'indicateur commence à clignoter Modifi ez l'heure à l'aide des boutons

Vous entendrez ensuite deux nouveaux bips qui confi rmeront le réglage du changement d'heure. Fonctionnement manuel Une fois l'horloge réglée, votre four est prêt à fonctionner : 1 Appuyez sur le bouton On

2 Appuyez sur pour sélectionner la fonction de cuisson souhaitée. 3 L'indicateur de température affi chera la température prédéfi nie pour cette fonction de cuisson. Appuyez sur le bouton de température afi n de la modifi er. Sélectionnez la température souhaitée en appuyant sur les boutons

4 La cavité supérieure du four commencera à chauffer. Les fonctions

lanceront la fonction de chauffage rapide pendant quelques minutes. Le four émettra un bip lorsqu'il atteindra la température sélectionnée. Attention ! Cette fonction de préchauffage active le moteur turbo situé à l'arrière de la cavité supérieure du four. 5 Pendant le chauffage du four, le symbole des degrés clignotera sur l'indicateur de température pour indiquer que l'aliment est en train de cuire. 6 Appuyez sur le bouton Off 4 pour arrêter la cuisson. Attention ! Une fois la cuisson achevée, la fonction de refroidissement du four restera activée jusqu'à ce que la température à l'intérieur descende au niveau approprié. Éclairage du four La lumière intérieure s'allumera : – Lors de l'ouverture de la porte du four. Si la porte ne se ferme pas au bout d'un certain temps, la lumière s'éteindra pour réduire la consommation électrique. – Lors de la sélection d'une fonction de cuisson. La lumière s'éteindra au bout d'un certain temps. Si vous souhaitez allumer la lumière pendant la cuisson, touchez simplement le bouton Lumière du four . Pour éteindre la lumière, appuyez à nouveau sur ce même bouton .26 electrolux

Fonctions de l’horloge électronique Fonctions du programmateur électronique Durée de la cuisson Cette fonction vous permet de programmer la durée de cuisson. Une fois ce temps écoulé, le four s'éteindra automatiquement. Programmation du temps de cuisson : 1 Appuyez sur le bouton de l'horloge . Le symbole s'allumera. 2 Sélectionnez le temps de cuisson en appuyant sur les boutons . 3 Vous entendrez deux bips consécutifs et l'écran affi chera le temps de cuisson restant. Le symbole se mettra à clignoter lentement pour signaler que le four va s'éteindre automatiquement. 4 Sélectionnez une fonction de cuisson et une température. 5 Une fois le temps de cuisson achevé, le four s'éteindra, une alarme sonore se déclenchera et le symbole se mettra à clignoter plus rapidement. 6 Appuyez sur n'importe quel bouton du tableau de commandes pour arrêter l'alarme. Vous pourrez changer le temps programmé à tout moment en appuyant sur le bouton de l'horloge et ensuite sur les boutons . Vous entendrez ensuite deux nouveaux bips qui confi rmeront le réglage du changement d'heure. Fin de la cuisson Cette fonction vous permet de programmer la fi n de la cuisson, après laquelle le four s'éteindra automatiquement. Programmation de l'heure de fi n de cuisson : 1 Appuyez sur le bouton de l'horloge plusieurs fois jusqu'à ce que le symbole s'allume. 2 Sélectionnez le temps de fi n de cuisson en appuyant sur les boutons

3 Vous entendrez deux bips consécutifs et l'écran affi chera le temps de cuisson restant. Le symbole se mettra à clignoter lentement pour signaler que le four va s'éteindre automatiquement. 4 Sélectionnez une fonction de cuisson et une température. 5 Une fois le temps de cuisson écoulé, le four s'éteindra, une alarme sonore se déclenchera et le symbole se mettra à clignoter plus rapidement. 6 Appuyez sur n'importe quel bouton du tableau de commandes pour arrêter l'alarme. Il est possible de modifi er l'heure programmée de fi n de cuisson à tout moment en appuyant d'abord sur le bouton de l'horloge , jusqu'à ce que le symbole se mette à clignoter, et ensuite sur les boutons . Vous entendrez ensuite deux nouveaux bips qui confi rmeront le réglage du changement d'heure. Vous pourrez utiliser cette fonction même si vous êtes déjà en train de cuisiner avec le four. Dans ce cas, veuillez suivre les instructions ci-dessus à l'exception de l'étape 4.FR electrolux

Fonctions du programmateur électronique Cooking duration and End of cooking time combined Cette fonction permet de programmer de manière simultanée le temps de cuisson et la fi n de la cuisson. Avec cette fonction, le four s'allume automatiquement à l'heure réglée et fonctionne pendant le temps de cuisson pour lequel il a été programmé. Il s'éteint automatiquement à l'heure défi nie. 1 Appuyez sur le bouton de l'horloge . Le symbole s'allumera. 2 Sélectionnez le temps de cuisson en appuyant sur les boutons

3 Vous entendrez deux bips consécutifs et l'indicateur affi chera le temps de cuisson restant. Le symbole clignotera lentement. 4 Appuyez sur le bouton de l'horloge plusieurs fois jusqu'à ce que le symbole s'allume. 5 Sélectionnez le temps de fi n de cuisson en appuyant sur les boutons

6 La confi rmation sera signalée par deux bips. L'heure actuelle s'affi chera à l'écran et le symbole restera allumé. 7 Sélectionnez une fonction de cuisson et une température. 8 Le four restera éteint, avec le symbole allumé et le symbole en train de clignoter lentement. L'horloge affi chera l'heure actuelle et la lumière intérieure restera éteinte. Le four est maintenant programmé. 9 Lorsqu'il sera temps de commencer la cuisson, le four s'allumera et fonctionnera pendant le temps de cuisson programmé. L'indicateur de la fonction de temps affi chera le temps de cuisson restant. 10 Une fois le temps de cuisson écoulé, le four s'éteindra, une alarme sonore se déclenchera et les symboles et se mettront à clignoter. 11 Appuyez sur n'importe quel bouton du tableau de commandes pour arrêter l'alarme. Si vous souhaitez modifi er l'heure de fi n de cuisson alors que le four est toujours en fonctionnement, appuyez sur le bouton de l'horloge jusqu'à que ce que le symbole se mette à clignoter. Modifi ez le temps de fi n de cuisson en appuyant sur les boutons

Vous entendrez ensuite deux nouveaux bips qui confi rmeront le réglage du changement d'heure. Minuterie Vous entendrez un bip à la fi n du temps programmé, que le four soit allumé ou éteint. Programmation de la minuterie: 1 Appuyez sur le bouton de la minuterie . Le symbole s'allumera. 2 Sélectionnez le temps au bout duquel devra se déclencher l'alarme à l'aide des boutons . 3 Vous entendrez ensuite deux bips, l'écran affi chera le temps restant avant le déclenchement de l'alarme et le symbole clignotera lentement pour indiquer que la minuterie a été réglée. 4 Une fois le temps programmé écoulé, une alarme se déclenchera et le symbole commencera à clignoter plus vite. 5 Appuyez sur n'importe quel bouton du tableau de commandes pour arrêter l'alarme. Vous pourrez changer le temps programmé à tout moment en appuyant d'abord sur le bouton de minuterie jusqu'à ce que le symbole se mette à clignoter et ensuite sur les boutons . Vous entendrez ensuite deux nouveaux bips qui confi rmeront le réglage du changement d'heure. Temps de cuisson et fi n de la cuisson combinés28 electrolux

Tableaux de cuisson Les tableaux de cuisson donnent des exemples de températures et de temps approximatifs de cuisson. Le mode de cuisson dépend du modèle. Pour obtenir de meilleurs résultats, nous recommandons de préchauffer le four avec la fonction ou pendant 10 minutes. ENTRÉES Poids (Kg) Position de la plaque Mode de cuisson Températ. (ºC) Temps (min) Récipient Riz au four 1,0 Basse 180-200 25-30 Plaque peu profonde 170-190 20-25 Tourte 1,2 Intermédiaire 170-190 45-50 Plaque 160-180 30-35 Feuilleté de légumes 1,0 Intermédiaire 190-210 25-30 Plaque peu profonde 180-200 25-30 170-190 35-40Basse Galette de légumes 1,0 Intermédiaire 190-210 55-60 Plaque peu profonde 170-190 45-50 Pommes de terre au four 1,0 Basse 180-200 55-60 Plaque 180-200 40-45 Pizza 0,6 Intermédiaire 190-210 15-20 Grille 170-190 10-15 Quiche 0,8 Intermédiaire 180-200 40-45 Moule à quiche 160-180 35-40 170-190 40-45 Tomates farcies 0,8 Intermédiaire 170-190 10-12 Plaque 160-180 10-12 Lasagnes 1,0 Intermédiaire 180-200 8-10 Plaque peu profondeFR electrolux

VIANDES Poids (Kg) Position de la plaque Mode de cuisson Températ. (ºC) Temps (min) Récipient Cochon de lait 1,4 Intermédiaire 190-210 70-75 Plaque 170-190 70-75 Lapin 1,2 Intermédiaire 180-200 55-60 Plaque 170-190 45-50 170-190 30-35 Saucisses 0,6 Haute 190-210 10-15 Grille Agneau 1,0 Intermédiaire 190-210 50-55 Plaque 170-190 45-50 180-200 50-55 Echine de porc 0,6 Intermédiaire 170-190 35-40 Plaque 170-190 40-45 Poulet 1,2 Basse 190-210 50-55 Plaque 170-190 45-50 Rosbif 0,6 Intermédiaire 190-210 30-35 Plaque 180-200 25-30 190-210 30-35 Aloyau feuilleté 1,0 Intermédiaire 180-200 35-40 Plaque 160-180 30-35 Brochettes 0,3 Haute 180-200 10-12 Grille30 electrolux

POISSON Poids (Kg) Position de la plaque Mode de cuisson Températ. (ºC) Temps (min) Récipient Daurade 1,0 Intermédiaire 180-200 25-30 Plaque 170-190 20-25 Filet de poisson 1,0 Haute 170-190 15-20 Grille Daurade au sel 1,0 Intermédiaire 190-210 25-30 Plaque 180-200 25-30 Sardines 1,0 Haute 180-200 10-15 Grille Sole 1,0 Intermédiaire 170-190 15-20 Plaque 160-180 10-15 Loup 1,0 Intermédiaire 190-210 20-25 Plaque 180-200 10-15 Colin 1,1 Intermédiaire 190-210 25-30 Plaque 180-200 20-25 Terrine de poisson 1,1 Intermédiaire 190-210 60-65 Casserole 190-210 60-65 Saumon en papillote 1,0 Intermédiaire 180-200 20-25 Plaque 170-190 15-20 Truite 1,1 Intermédiaire 190-210 20-25 Plaque 180-200 15-20FR electrolux

DESSERTS Poids (Kg) Position de la plaque Mode de cuisson Températ. (ºC) Temps (min) Récipient Flan 0,8 Intermédiaire 160-180 55-60 Moule à pain 150-170 50-55 Gâteau 0,5 Intermédiaire 150-170 35-40 Moule à tarte 170-190 30-35 160-180 30-35 Gâteau roulé 0,5 Intermédiaire 170-190 10-15 Plaque 160-180 10-15 Biscuits 1,0 Intermédiaire 160-180 20-25 Plaque 150-170 20-25 Vol-au-vents 0,3 Intermédiaire 170-190 20-25 Plaque 160-180 15-20 Madeleines 0,7 Intermédiaire 160-180 20-25 Plaque 160-180 20-25 Pommes au four 0,5 Intermédiaire 180-200 30-35 Plaque 170-190 20-25 Meringue 0,35 Intermédiaire 100-120 70-75 Plaque 100-120 60-65 Bananes au four 0,5 Intermédiaire 180-200 20-25 Casserole 170-190 15-20 Cake 0,6 Intermédiaire 170-190 55-60 Moule à tarte 160-180 50-55 Tarte aux pommes 0,8 Intermédiaire 170-190 45-50 Plaque 160-180 40-45 Gâteau au fromage 0,8 Intermédiaire 180-200 40-45 Moule à gâteau au fromage 170-190 40-4532 electrolux

Fonction sécurité enfants Si le four est éteint, vous pourrez lire le mot SAFE (sûr) sur l'indicateur de temps. Lorsque le four est allumé, tous les boutons sont verrouillés sauf le bouton de déconnexion

Pour désactiver la sécurité pour enfants, appuyez sur les boutons

simultanément jusqu'à ce qu'un long bip retentisse et que le mot SAFE disparaisse de l'écran. Cette fonction verrouille le four pour éviter que les enfants ne jouent avec. Pour activer cette fonction, appuyez sur les boutons et jusqu'à ce qu'un long bip retentisse. Le four est alors verrouillé. Arrêt automatique du four Appuyez sur n'importe quel bouton de l'appareil après un arrêt automatique. L'arrêt automatique est annulé lorsque la fonction de l'horloge DURÉE

FIN est réglée. Le four s'arrête automatiquement s'il n'est pas éteint au bout d'un certain temps ou si la température n'est pas modifi ée. Le four s'arrête lorsque la température est de : 50-120 ºC au bout de 12,5 heures 120-200 ºC au bout de 8,5 heures 200-250 ºC au bout de 5,5 heures Fonction de nettoyage à l’eau pendant un moment avant de lancer la fonction.

• Fermez la porte du four et sélectionnez la fonction de la partie inférieure du four.

• Réglez la commande du thermostat sur 200°C.

• Réglez le programme de temps de cuisson sur 4 minutes en utilisant les boutons de fonction de l’horloge électronique. La température du four augmentera.

• Réglez l’alarme de la minuterie sur 21 minutes à l’aide des boutons de fonction de l’horloge électronique.

• 4 minutes plus tard, une alarme sonore retentira et le four s’éteindra automatiquement.

• Placez la fonction du four et la commande du thermostat sur zéro. Pour éteindre l’alarme sonore, appuyez sur n’importe quel bouton.

• Le cycle de nettoyage dure 21 minutes. Une fois achevé, une alarme retentira. À propos de cette fonction Pour assurer un fonctionnement correct, cet appareil électroménager devra être nettoyé fréquemment afi n d’éliminer les résidus d’aliments ou de graisse. Cette fonction permet de vous faciliter le processus de nettoyage. Comment fonctionne-t-elle ? Avec de la chaleur, de la vapeur et quelques gouttes de liquide vaisselle, les résidus d’aliments se détachent et se ramollissent suffi samment pour faciliter leur élimination, tout en évitant de frotter l’émail. Comment l’utiliser ?

• Retirez tous les accessoires du four avant d’utiliser cette fonction.

• Versez environ 500 ml d’eau avec quelques gouttes de liquide vaisselle sur une grande éponge absorbante (taille recommandée : 360 x 300 mm), que vous devrez placer sur la sole du four. Si l’intérieur du four est très sale, laissez-la s’imbiber de la solutionFR electrolux

• Pour la saleté diffi cile à éliminer, utilisez une spatule spéciale (par ex., une spatule pour vitrocéramique).

• Nettoyez abondamment l’intérieur du four avec de l’eau et un chiffon. Séchez-le bien ensuite avec un chiffon sec et doux. Assurez-vous de nettoyer et de sécher dedans et autour de l’appareil électroménager, surtout les joints de la porte.

• Une fois le nettoyage terminé, assurez-vous d’éteindre l’appareil électroménager.

• Utilisez la grande éponge absorbante pour éliminer l’excès d’eau à l’intérieur du four.

• Vous pouvez maintenant nettoyer l’intérieur du four avec de l’eau savonneuse et une brosse douce en plastique, un chiffon, une éponge ou tout autre ustensile non abrasif. Entretien et nettoyage Nettoyage de la vitre intérieure de la porte Attention! Faites attention : la porte du four se ferme lorsque l’on retire la vitre intérieure.

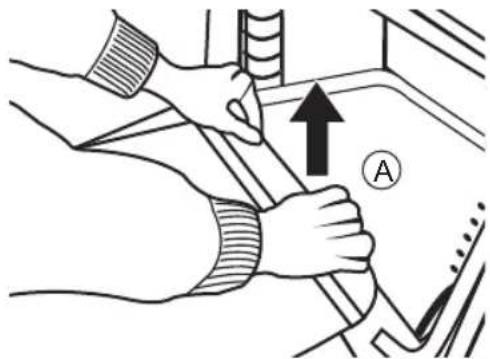

1. Ouvrez la porte du four.

2. Tirez la vitre vers le haut depuis la

partie inférieure (A).

3. La vitre intérieure sera libérée. Retirez-la.

4. Nettoyez la vitre intérieure et

l’intérieur de la porte du four.

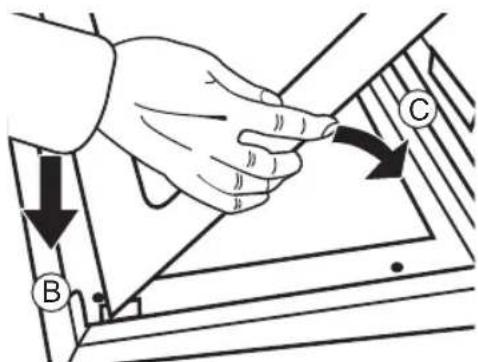

5. Introduisez les supports de la vitre

6. Introduisez la vitre dans la porte

(C) dans les rainures de la partie supérieure de cette dernière (B). Attention! Avant d’effectuer toute intervention, débranchez l’alimentation électrique principale de l’appareil électroménager. Nettoyage de l’intérieur du four

• Nettoyez l’intérieur du four pour éliminer les résidus d’aliments et de graisse car ils peuvent dégager de la fumée ou des odeurs et entraîner l’apparition de taches.

• Le four étant froid, sur les surfaces en émail (par ex., la sole du four), utilisez une brosse en nylon ou une éponge avec de l’eau savonneuse chaude. Si vous utilisez des produits spécialement conçus pour nettoyer les fours, appliquez-les uniquement sur les surfaces en émail en respectant les instructions du fabricant. Attention! Ne nettoyez pas l’intérieur du four avec de la vapeur ou de l’eau sous pression. N’utilisez pas non plus d’éponges métalliques ou de matériaux pouvant rayer l’émail. Nettoyage de l’extérieur du four et des accessoires Nettoyez l’extérieur du four et les accessoires à l’eau tiède et savonneuse, ou avec un détergeant doux. Attention! N’utilisez pas d’éponges métalliques ou de poudres de nettoyage pouvant rayer l’émail. Sur les surfaces en inox, procédez avec soin et utilisez des éponges ou des chiffons ne rayant pas. Pour nettoyer l’extérieur du four, n’essayez pas de retirer les commandes car, pour ce faire, il faut d’abord retirer le four de la cuisine.

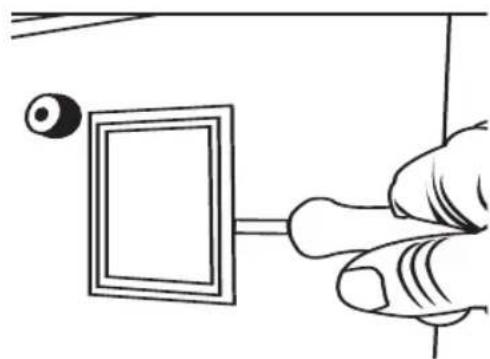

3. Replacez la lentille en vous assurant

qu’elle s’encastre dans la position correcte sans la forcer. L’ampoule de rechange doit supporter des températures allant jusqu’à 300°C. Il est possible de commander ces ampoules auprès du service technique Electrolux. Considérations environnementales Le symbole sur le produit ou son emballage indique qu’il ne peut pas être traité comme un déchet domestique. Il doit, au contraire, être déposé dans un centre de collecte pour le recyclage des équipements électriques et électroniques. Avec une mise au rebut correcte de ce produit, vous contribuerez à éviter d’éventuelles conséquences négatives pour l’environnement et la santé de l’homme, qui pourraient découler d’une gestion incorrecte des déchets. Veuillez contacter votre mairie, son service de collecte des déchets ou la boutique où vous avez acheté ce produit. Emballage écologique Les matériaux de l’emballage sont totalement recyclables et réutilisables. Demandez aux autorités locales les normes d’élimination de ce matériau. Remplacer l’ampoule du four Attention! Pour remplacer l’ampoule, assurez-vous tout d’abord que le four est bien débranché.

à l’aide d’un outil adapté. Remplacez l’ampoule.

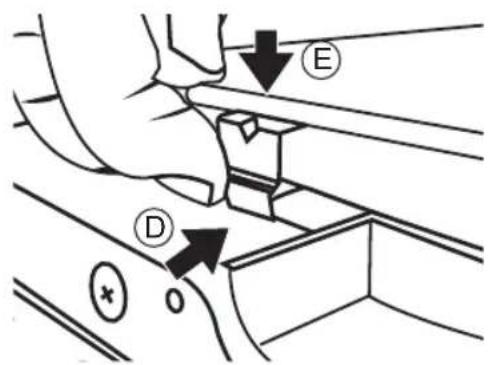

7. La vitre se fi xe à la porte en serrant les

deux supports inférieurs (D) tout en poussant la vitre vers l’intérieur de la porte (E).

Que faire si... Si l’appareil électroménager ne fonctionne pas correctement, veuillez procéder aux vérifi cations suivantes avant de contacter le Service technique d’Electrolux. Attention ! Si le problème persiste malgré ces recommandations, contactez le Service d’assistance technique. Informations techniques Si l’équipement ne fonctionne pas, contactez le Service technique et informez-les du problème en indiquant : 1 Le numéro de série (S-No) 2 Le modèle de l’appareil électroménager (Model) 3 Le numéro du produit (PNC) Vous trouverez ces informations sur la plaque signalétique de la partie inférieure du four lorsque vous ouvrez la porte. L’appareil que vous venez d’acquérir respecte les directives européennes en matière de sécurité du matériel électrique (73/23/CEE) et de compatibilité électromagnétique (89/336/CEE). Vérifi ez le branchement au réseau électrique. Vérifi ez les fusibles et le limiteur de courant de l’installation. Vérifi ez si l’horloge se trouve en mode manuel ou programmé. Vérifi ez la position des sélecteurs de fonction et de température.. Ceci est normal lors de la première utilisation. Nettoyez régulièrement le four. Diminuez la quantité de graisse ou d’huile sur la plaque. N’utilisez pas une température supérieure à celle indiquée dans les tableaux de cuisson. Remplacez l’ampoule. Vérifi ez qu’elle est installée conformément à la notice. Consultez les tableaux de cuisson pour apprendre à utiliser le four. A la fi n du processus de cuisson, ne laissez pas les plaques dans le four pendant plus de 15-20 minutes. Vérifi ez que la plaque et les aliments ne vibrent pas au contact du panneau arrière du four. Réglez l’heure (voir la section « Réglage de l’heure »). Le four ne fonctionne pas. De la fumée sort lorsque le four fonctionne. La lumière à l’intérieur du four ne fonctionne pas. Impossible d’obtenir les résul- tats de cuisson souhaités. La vapeur et la condensation s’accumulent sur les aliments et à l’intérieur du four. Le ventilateur du four fait du bruit. L’écran indique « 12:00 ». Problème Solution36 electrolux

Installation Ces informations sont destinées à l’installateur, la personne responsable du montage et du branchement électrique. Si vous installez vous-même le four, le fabricant n’assumera pas la responsabilité des dommages éventuels. L’installation ne doit être réalisée que par un électricien qualifi é, qui devra s’assurer de respecter la réglementation s’appliquant à l’installation. Avant l’installation. Commentaires

• Pour déballer le four, tirez sur la languette située sur la partie inférieure de la boîte.

• Un espace des dimensions indiquées sur l’image et une profondeur minimale de 580 mm sont nécessaires dans la cuisine. (Voir l’image de la page 91-92 qui décrit la mise en place du four).

• Pour installer les fours multifonction, la partie arrière de l’unité ne doit présenter aucun élément saillant (renforts, tuyaux, prises, etc.).

• L’adhésif utilisé pour le cache plastique du meuble de la cuisine doit pouvoir supporter des températures supérieures à 85°C. Branchement électrique. Obligations légales L’installateur devra vérifi er que :

• La tension et la fréquence du courant correspondent à celles indiquées sur la plaque signalétique.

• L’installation électrique peut supporter la puissance maximale indiquée sur la plaque signalétique.

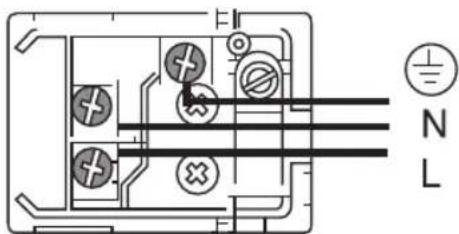

• Le schéma des connexions est indiqué sur l’illustration suivante :

• Le branchement électrique dispose d’une prise de terre adéquate, conformément à la législation en vigueur.

• Le branchement doit être réalisé avec un interrupteur omnipolaire de taille adaptée au courant qu’il doit supporter. Il doit y avoir une ouverture minimale de 3 mm entre les contacts afi n de permettre le débranchement en cas d’urgence, de nettoyage ou de remplacement de l’ampoule. Le câble de terre ne devra en aucun cas passer par cet interrupteur. Une fois le branchement électrique achevé, vérifi ez que tous les composants électriques du four fonctionnent.FR electrolux

Installation du four Pour tous les fours et après avoir effectué le branchement électrique : 1 Introduisez le four dans la cuisine en veillant à ne pas coincer le câble. 2 Fixez le four à l’unité en insérant les 2 vis fournies dans les orifi ces visibles en ouvrant la porte. 3 Vérifi ez que l’extérieur du four n’est pas en contact avec les côtés de l’unité et qu’il y a un espace minimum de 2 mm entre eux.38 electrolux
