GEBRUIKSAANWIJZING EOK68600 ELECTROLUX

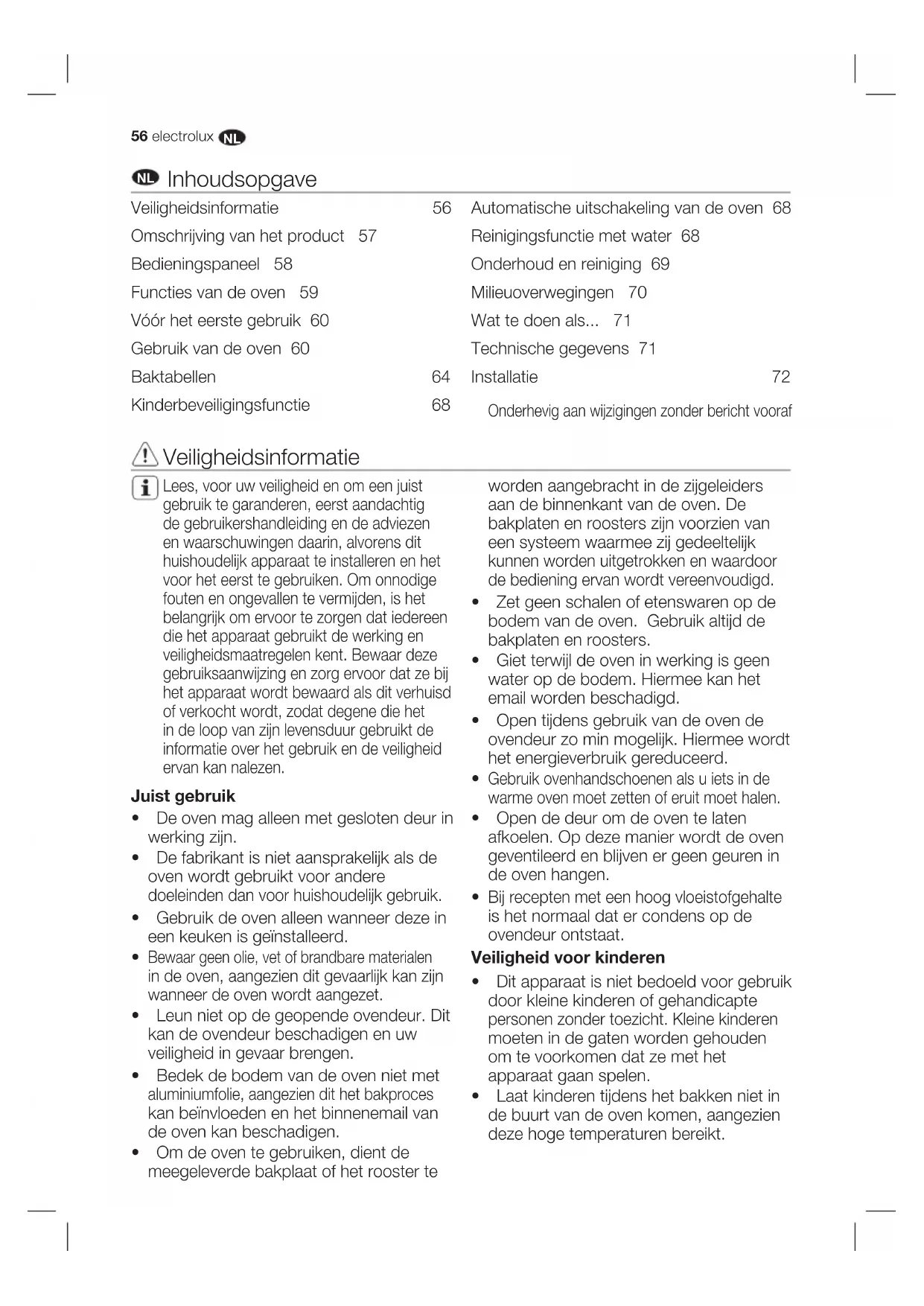

Inhoudsopgave Veiligheidsinformatie 56 Omschrijving van het product 57 Bedieningspaneel 58 Functies van de oven 59 Vóór het eerste gebruik 60 Gebruik van de oven 60 Baktabellen 64 Kinderbeveiligingsfunctie 68 Automatische uitschakeling van de oven 68 Reinigingsfunctie met water 68 Onderhoud en reiniging 69 Milieuoverwegingen 70 Wat te doen als... 71 Technische gegevens 71 Installatie 72 Onderhevig aan wijzigingen zonder bericht vooraf Veiligheidsinformatie Lees, voor uw veiligheid en om een juist gebruik te garanderen, eerst aandachtig de gebruikershandleiding en de adviezen en waarschuwingen daarin, alvorens dit huishoudelijk apparaat te installeren en het voor het eerst te gebruiken. Om onnodige fouten en ongevallen te vermijden, is het belangrijk om ervoor te zorgen dat iedereen die het apparaat gebruikt de werking en veiligheidsmaatregelen kent. Bewaar deze gebruiksaanwijzing en zorg ervoor dat ze bij het apparaat wordt bewaard als dit verhuisd of verkocht wordt, zodat degene die het in de loop van zijn levensduur gebruikt de informatie over het gebruik en de veiligheid ervan kan nalezen. Juist gebruik

• De oven mag alleen met gesloten deur in werking zijn.

• De fabrikant is niet aansprakelijk als de oven wordt gebruikt voor andere doeleinden dan voor huishoudelijk gebruik.

• Gebruik de oven alleen wanneer deze in een keuken is geïnstalleerd.

Bewaar geen olie, vet of brandbare materialen in de oven, aangezien dit gevaarlijk kan zijn wanneer de oven wordt aangezet.

• Leun niet op de geopende ovendeur. Dit kan de ovendeur beschadigen en uw veiligheid in gevaar brengen.

• Bedek de bodem van de oven niet met aluminiumfolie, aangezien dit het bakproces kan beïnvloeden en het binnenemail van de oven kan beschadigen.

• Om de oven te gebruiken, dient de meegeleverde bakplaat of het rooster te worden aangebracht in de zijgeleiders aan de binnenkant van de oven. De bakplaten en roosters zijn voorzien van een systeem waarmee zij gedeeltelijk kunnen worden uitgetrokken en waardoor de bediening ervan wordt vereenvoudigd.

• Zet geen schalen of etenswaren op de bodem van de oven. Gebruik altijd de bakplaten en roosters.

• Giet terwijl de oven in werking is geen water op de bodem. Hiermee kan het email worden beschadigd.

• Open tijdens gebruik van de oven de ovendeur zo min mogelijk. Hiermee wordt het energieverbruik gereduceerd.

Gebruik ovenhandschoenen als u iets in de warme oven moet zetten of eruit moet halen.

• Open de deur om de oven te laten afkoelen. Op deze manier wordt de oven geventileerd en blijven er geen geuren in de oven hangen.

Bij recepten met een hoog vloeistofgehalte is het normaal dat er condens op de ovendeur ontstaat. Veiligheid voor kinderen

• Dit apparaat is niet bedoeld voor gebruik door kleine kinderen of gehandicapte personen zonder toezicht. Kleine kinderen moeten in de gaten worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

• Laat kinderen tijdens het bakken niet in de buurt van de oven komen, aangezien deze hoge temperaturen bereikt.NL electrolux

• Controleer of de oven tijdens het transport niet is beschadigd. Sluit nooit een beschadigd huishoudelijk apparaat aan. Als uw oven beschadigd is, neem dan contact op met de leverancier.

• Verwijder de verpakking alvorens het apparaat te gebruiken.

• Alle elektrische aansluitingen die nodig zijn voor het installeren van dit huishoudelijke apparaat dienen door een gekwalifi ceerde en bevoegde persoon te worden uitgevoerd.

Om veiligheidsredenen mogen de eigenschappen van dit product niet worden gewijzigd.

• Gebruik de oven niet als de stroomkabel is beschadigd of wanneer het bedieningspaneel, de bovenkant of onderkant zijn beschadigd. Neem contact op met uw plaatselijke technische dienst om risico’s te voorkomen.

• Boor geen gaten in de zijkanten van de oven om schade aan de hydraulische en elektrische onderdelen te voorkomen. Opgelet! Voor de elektrische aansluiting dienen de aanwijzingen uit de desbetreffende paragrafen aandachtig in acht genomen te worden. Omschrijving van het product

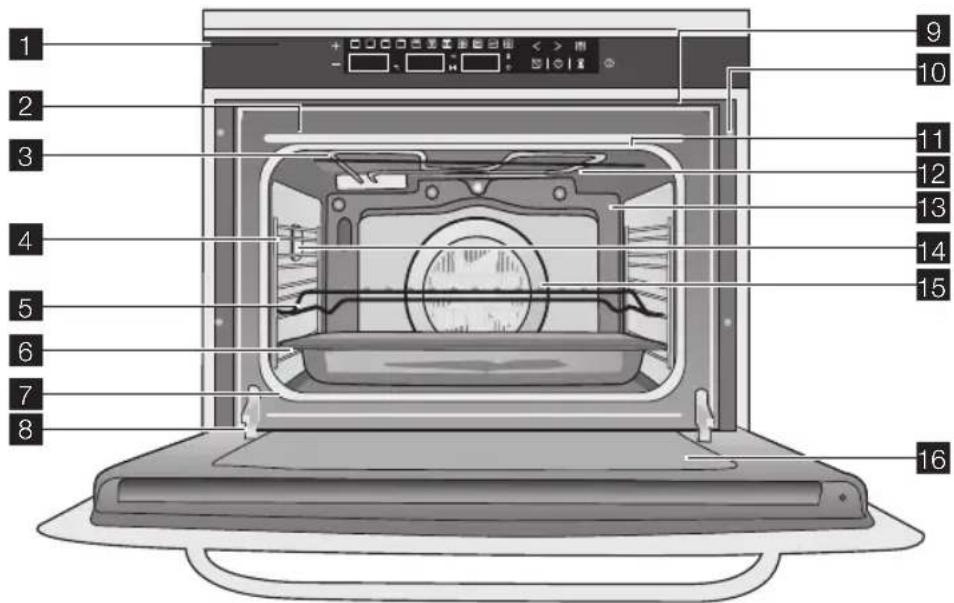

Luchtuitlaat Bevestiging aan de eenheid Grillscherm Rookuitlaat Achterpaneel Lamp Ventilator Binnenglas van de deur

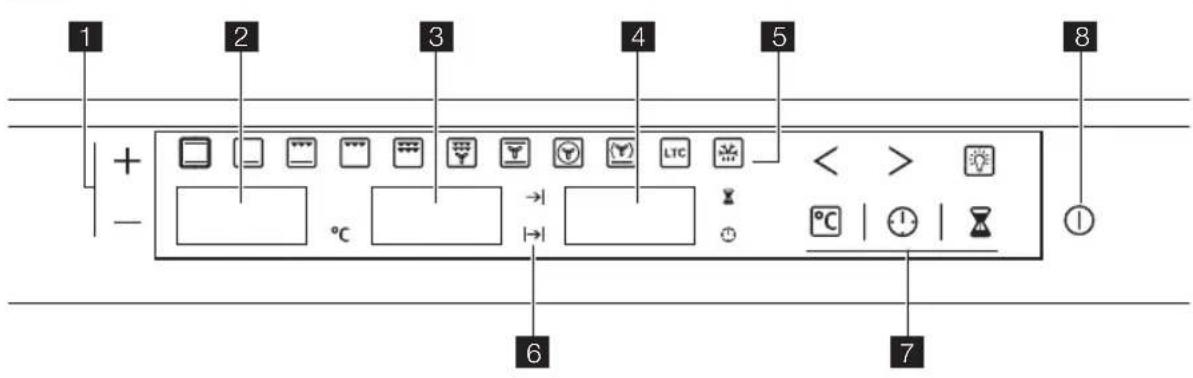

Knoppen Temperatuurindicator Tijdindicator Tijdfunctie-indicator

Functies van de oven Controlelampjes Knoppen Knoppen

De oven werkt alleen als de tijd van de dag is ingesteld. De oven kan echter ook zonder enige programmering worden gebruikt.

Knoppen Functie De oven in- of uitschakelen De ovenfuncties selecteren De temperatuur en de tijd of het ontdooiniveau instellen De temperatuurwaarden instellen De functies van de klok instellen De kookwekker instellen Het licht in- en uitschakelen Controlelampjes Oventemperatuur Baktijd Beëindiging van het bakproces Kookwekker Tijd van de dag Knippert terwijl de temperatuur wordt ingesteld. Het lampje gaat branden wanneer de baktijd wordt geprogrammeerd en begint te knipperen wanneer die tijd is bereikt. Het lampje gaat branden wanneer de eindtijd van het bakproces wordt geprogrammeerd en begint te knipperen wanneer die tijd is bereikt. Gaat branden wanneer het alarm van de kookwekker wordt geprogrammeerd. Knippert wanneer de tijd van de dag wordt ingesteld.NL electrolux

Functies van de oven Wordt gebruikt voor cakes en taarten omdat de warmte gelijkmatig verdeeld moet worden om een luchtige textuur te verkrijgen. Verwarmt alleen de onderkant. Geschikt voor het opwarmen van gerechten en het bakken van taarten en dergelijke. Speciaal voor gebraad. Kan gebruikt worden voor elk stuk vlees of vis, ongeacht de grootte. Voor het bereiden van gerechten met een oppervlakkig braadproces. Hiermee kan de buitenlaag goudbruin worden gebakken zonder de binnenkant van de etenswaren aan te tasten. Ideaal voor platte gerechten zoals fi lets, koteletten, vis en geroosterd brood. Hiermee kunnen grotere oppervlakken bereid worden dan met de grill en, dankzij het hogere vermogen, worden de etenswaren sneller goudbruin gebakken. Hiermee kan gelijkmatig gebraden worden, terwijl het oppervlak goudbruin gebakken wordt. Ideaal voor geroosterde gerechten. Spe- ciaal voor grote stukken vlees, zoals pluimvee, etc. Het is aanbevolen om het stuk vlees op de rooster te plaatsen en daaronder een bakplaat om het bakvocht op te vangen. Geschikt voor gebraad en gebak. De ventilator verdeelt de warmte gelijkmatig in de oven, waardoor de baktijd en –temperatuur wordt verlaagd. De ventilator verdeelt de warmte die wordt geproduceerd door een element aan de achterkant van de oven. Dankzij de gelijkmatige verdeling van de warmte, kan op twee hoogtes tegelijk worden gebraden en gebakken. Ideaal voor pizza's, gebak en vruchtentaarten of cakes. Bestemd om op traditionele wijze stoofgerechten en dergelijke te bereiden en voor recepten die een lange bereidingstijd met lage temperatuur vereisen. Voor een optimaal resultaat raden we aan om ovenschotels met een deksel te gebruiken. Kijk dan wel eerst of ze geschikt zijn voor dit huishoudelijke apparaat. Om bijv. taarten en puddingen, boter, brood, fruit of andere diepvriesproducten te ontdooien. Opgelet! Bij gebruik van de grill, de dubbele grill of de dubbele grill met ventilator moet de ovendeur gesloten blijven. Aanbevelingen voor het ontdooien van etenswaren De ontdooifunctie werkt met een warmeluchtsysteem op 2 niveaus. HI is voor vlees in het algemeen en LO is voor vis, taarten, gebak en brood. Wanneer de ontdooifunctie wordt geselecteerd, dient HI of LO op de temperatuurindicator te worden ingesteld door de temperatuurknop en daarna de knoppen en in te drukken.

• Leg de etenswaren onverpakt op de bakplaat of in een schaal.

• Ontdooi grote stukken vlees of vis op de rooster met daaronder een bakplaat om vloeistoffen op te vangen.

• Vlees en vis hoeven niet volledig te worden ontdooid om ze te braden. Specerijen kunnen worden toegevoegd wanneer het buitenvlak al zacht is.

• Als de etenswaren eenmaal ontdooid zijn, moeten ze bereid worden.

Vries ontdooide etenswaren niet opnieuw in. Conventioneel Ovenvloer Grill en ovenvloer Eenvoudige grill Dubbele grill Dubbele grill en ventilator Conventioneel en ventilator Turbo Ovenvloer en ventilator Bereiding op een lage temperatuur Ontdooien60 electrolux

Raadpleeg de onderstaande tabel voor ontdooitijden en temperatuurniveaus: LAAG NIVEAU (LO) Gewicht Tijd HOOG NIVEAU (HI) Gewicht Tijd 1/2 Kg 35 min 1/2 Kg 25 min 1/2 Kg 30 min 1 Kg 40 min 1 Kg 75 min 1,5 Kg 90 min 1/2 Kg 40 min 1/2 Kg 60 min Brood Taart Vis Vis Kip Kip Entrecote Gehakt Gehakt 1 Kg 120 min ETENSWAAR Vóór het eerste gebruik Lees deze gebruiksaanwijzing aandachtig om de beste resultaten met uw oven te bereiken. Als resultaat van het productieproces kunnen er vetresten of andere stoffen achter zijn gebleven. Ga als volgt te werk om ze te verwijderen:

Verwijder de verpakking, met inbegrip van de plastic bescherming, als die er is.

• Zet de oven een uur lang op functie

op 200°C. Raadpleeg hiervoor het bij deze handleiding ingesloten gegevensblad.

• Open de deur om de oven te laten afkoelen. Op deze manier wordt de oven geventileerd en blijven er geen geuren in de oven hangen.

• Maak de oven en de accessoires, nadat deze zijn afgekoeld, schoon. Tijdens het eerste gebruik kunnen er geuren en rook ontstaan. Daarom moet de keuken goed worden geventileerd. Gebruik van de oven Als de stroomtoevoer wordt onderbroken, worden alle instellingen (tijd van de dag, programma- instellingen of lopende programmering) gewist. Wanneer de stroomtoevoer wordt hersteld, knipperen de nummers op het scherm en de klok/timer moet opnieuw worden ingesteld. Opgelet! De elektronische klok is uitgerust met TouchControl-technologie. Om deze te gebruiken, hoeft u slechts de symbolen van het bedieningspaneel met de vinger aan te raken. De gevoeligheid van de TouchControl past zich continu aan in functie van de omgevingsomstandigheden. Zorg ervoor dat het glas van het bedieningspaneel altijd schoon en vrij van obstakels is wanneer u de oven aansluit. Als de klok niet juist reageert wanneer u het glas aanraakt, dient u de oven uit te zetten en een paar seconden later weer aan te zetten. Daarna worden de knoppen automatisch ingesteld en reageren zij weer op de aanraakbediening.NL electrolux

Instelling van de elektronische klok Wanneer u de oven in werking stelt, zult u zien dat op de klok 12:00 gaat knipperen. Stel de klok in door de symbolen

van het bedieningspaneel aan te raken. U hoort 2 pieptonen die de instelling van de tijd bevestigen. Zet de oven uit als u de tijd wilt wijzigen. Raak knop van de klok aan totdat indicator knippert. Wijzig de tijd door de knoppen en aan te raken. U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen. Handmatige werking Wanneer de klok is gelijkgezet, is uw oven klaar voor gebruik. 1 Druk op knop On . 2 Druk in om de gewenste bakfunctie te selecteren. 3 De temperatuurindicator toont de vooraf ingestelde temperatuur van deze bakfunctie. Druk op de temperatuurknop om de temperatuur te wijzigen. Selecteer de gewenste temperatuur door de knoppen en in te drukken. 4 De bovenste ruimte van de oven begint te verwarmen. De functies

starten de snelle verwarmings- functie gedurende enkele minuten. De oven zendt een pieptoon uit wanneer de geselecteerde temperatuur is bereikt. Opgelet! Deze voorverwarmingsfunctie activeert de turbomotor aan de achterkant van de bovenste ovenruimte. 5 Terwijl de oven verwarmt, knippert het gradensymbool van de temperatuurindicator om aan te geven dat het etenswaar wordt verwarmd. 6 Druk op knop Off 4 om het bakproces te stoppen. Opgelet! Wanneer het bakproces is beëindigd, blijft de koelfunctie van de oven geactiveerd totdat de temperatuur in de oven tot een geschikt niveau is gedaald. Verlichting van de oven Het binnenlicht van de oven gaat branden: – Wanneer de ovendeur wordt geopend. Als de ovendeur na een tijdje niet wordt gesloten, gaat het licht uit om het stroomverbruik te verminderen. – Als een bakfunctie wordt gekozen. Na een tijdje gaat het licht uit. Als u het licht tijdens het bakproces wilt aandoen, raakt u de knop Ovenlicht aan. Om het licht uit te doen, drukt u opnieuw de knop Ovenlicht in.62 electrolux

Functies van de elektronische klok Functies van de elektronische programmeerinrichting Baktijd Met deze functie kunt u de baktijd programmeren. Na deze tijd gaat de oven automatisch uit. Programmering van de baktijd: 1 Druk de kloktoets in. Het symbool gaat branden. 2 Selecteer de baktijd door de knoppen en in te drukken. 3 Er zijn twee opeenvolgende pieptonen te horen en op het scherm verschijnt de resterende baktijd. Het symbool gaat langzaam knipperen om aan te geven dat de oven automatisch uit zal gaan. 4 Selecteer een temperatuur en bakfunctie. 5 Zodra de baktijd is afgelopen, gaat de oven uit. Er gaat een alarm af en het symbool gaat sneller knipperen. 6 Druk op een willekeurige knop van het bedieningspaneel om het alarm uit te schakelen. U kunt de geprogrammeerde tijd altijd wijzigen door de kloktoets en daarna de knoppen en aan te raken. U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen. Eindtijd van het bakproces Met deze functie kunt u het eindmoment van het bakproces programmeren. Na deze tijd gaat de oven automatisch uit. Programmering van de eindtijd van het bakproces:

Druk de kloktoets meerdere keren in tot het symbool gaat branden. 2 Selecteer de eindtijd van het bakproces door de knoppen en in te drukken. 3 Er zijn twee opeenvolgende pieptonen te horen en op het scherm verschijnt de resterende baktijd. Het symbool gaat langzaam knipperen om aan te geven dat de oven automatisch uit zal gaan. 4 Selecteer een temperatuur en bakfunctie. 5 Wanneer de ingestelde tijd wordt bereikt, gaat de oven uit. Er gaat een alarm af en het symbool gaat sneller knipperen. 6 Druk op een willekeurige knop van het bedieningspaneel om het alarm uit te schakelen. De geprogrammeerde eindtijd van het bakproces kan steeds gewijzigd worden door de kloktoets in te drukken tot het symbool gaat knipperen en door daarna de knoppen en in te drukken. U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen. U kunt deze functie zelfs gebruiken als u reeds met de oven aan het bakken of braden bent. Volg in dit geval de bovenstaande aanwijzingen op, behalve nr. 4.NL electrolux

Functies van de elektronische programmeerinrichting Cooking duration and End of cooking time combined Met deze functie kan de baktijd tegelijk met de eindtijd van het bakproces worden geprogrammeerd. Met deze functie gaat de oven automatisch aan op het ingestelde tijdstip en werkt hij gedurende de geprogrammeerde baktijd. De oven gaat automatisch uit op het ingestelde tijdstip. 1 Druk de kloktoets in. Het symbool gaat branden. 2 Selecteer de baktijd door de knoppen en in te drukken. 3 Er zijn twee opeenvolgende pieptonen te horen en op de indicator verschijnt de resterende baktijd. Het symbool gaat langzaam knipperen.

Druk de kloktoets meerdere keren in tot het symbool gaat branden. 5 Selecteer de eindtijd van het bakproces door de knoppen en in te drukken. 6 Dit wordt bevestigd met twee pieptonen. De huidige tijd wordt op het scherm weergegeven en het symbool blijft branden. 7 Selecteer een temperatuur en bakfunctie. 8 De oven blijft uit, terwijl het symbool blijft branden en het symbool langzaam blijft knipperen. De klok geeft de huidige tijd weer en de binnenverlichting blijft uit. De oven is nu geprogrammeerd. 9 Wanneer het tijd is om het bakproces te beginnen, gaat de oven aan. Hij werkt gedurende de geprogrammeerde baktijd. De indicator van de tijdfunctie geeft de resterende baktijd weer. 10 Wanneer de ingestelde tijd wordt bereikt, gaat de oven uit. Er gaat een alarm af en de symbolen en gaan knipperen. 11 Druk op een willekeurige knop van het bedieningspaneel om het alarm uit te schakelen. Als u de eindtijd van het bakproces wilt wijzigen terwijl de oven in werking is, dient u de kloktoets in te drukken totdat het symbool knippert. Wijzig de eindtijd van het bakproces door de knoppen en in te drukken. U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen. Kookwekker U hoort een pieptoon wanneer de ingestelde tijd is afgelopen, ongeacht het feit of de oven aan of uit is. Programmering van de kookwekker: 1 Druk de minutentoets in. Het symbool gaat branden. 2 Selecteer de tijd waarna het alarm moet afgaan door de knoppen en in te drukken. 3 Daarna hoort u twee pieptonen; het scherm toont de tijd die ontbreekt opdat het alarm afgaat en het symbool gaat langzaam knipperen om aan te geven dat de timer is ingesteld. 4 Zodra de geprogrammeerde tijd voorbij is, gaat het alarm af en begint het symbool sneller te knipperen. 5 Druk op een willekeurige knop van het bedieningspaneel om het alarm uit te schakelen. U kunt de geprogrammeerde tijd altijd wijzigen door de kookwekkertoets in te drukken totdat het symbool knippert en daarna de knoppen en aan te raken. U hoort twee pieptonen die de instelling van de nieuwe tijd bevestigen. Combinatie van baktijd en eindtijd van het bakproces64 electrolux

Baktabellen De baktabellen tonen voorbeelden van bij benadering aangegeven baktemperaturen en -tijden. De bakwijze is afhankelijk van het model. Voor de beste resultaten raden wij aan om de oven tien minuten met de functie

voor te verwarmen. VOORGERECHTEN Gewicht (Kg) Positie van de bakplaat Bakfunctie Temperatuur (ºC) Tijd (min) Schaal Rijst uit de oven 1,0 Laag 180-200 25-30 Ondiepe bakplaat 170-190 20-25 Pastei 1,2 Midden 170-190 45-50 Bakplaat 160-180 30-35 Bladerdeeg met groenten 1,0 Midden 190-210 25-30 Ondiepe bakplaat 180-200 25-30 170-190 35-40Laag Groentetaart 1,0 Midden 190-210 55-60 Ondiepe bakplaat 170-190 45-50 Gepofte aardappels 1,0 Laag 180-200 55-60 Bakplaat 180-200 40-45 Pizza 0,6 Midden 190-210 15-20 Rooster 170-190 10-15 Quiche 0,8 Midden 180-200 40-45 Quichevorm 160-180 35-40 170-190 40-45 Gevulde tomaten 0,8 Midden 170-190 10-12 Bakplaat 160-180 10-12 Lasagne 1,0 Midden 180-200 8-10 Ondiepe bakplaatNL electrolux

VLEESGERECHTEN Gewicht (Kg) Positie van de bakplaat Bakfunctie Temperatuur (ºC) Tijd (min) Schaal Speenvarken 1,4 Midden 190-210 70-75 Bakplaat 170-190 70-75 Konijn 1,2 Midden 180-200 55-60 Bakplaat 170-190 45-50 170-190 30-35 Worstjes 0,6 Hoog 190-210 10-15 Rooster Lamsvlees 1,0 Midden 190-210 50-55 Bakplaat 170-190 45-50 180-200 50-55 Varkensfi let 0,6 Midden 170-190 35-40 Bakplaat 170-190 40-45 Kip 1,2 Laag 190-210 50-55 Bakplaat 170-190 45-50 Rosbief 0,6 Midden 190-210 30-35 Bakplaat 180-200 25-30 190-210 30-35 Haas in bladerdeeg 1,0 Midden 180-200 35-40 Bakplaat 160-180 30-35 Vleesspiezen 0,3 Hoog 180-200 10-12 Rooster66 electrolux

VIS Gewicht (Kg) Positie van de bakplaat Bakfunctie Temperatuur (ºC) Tijd (min) Schaal Zeebrasem 1,0 Midden 180-200 25-30 Bakplaat 170-190 20-25 Visfi let 1,0 Hoog 170-190 15-20 Rooster Met zout bereide goudbrasem 1,0 Midden 190-210 25-30 Bakplaat 180-200 25-30 Sardientjes 1,0 Hoog 180-200 10-15 Rooster Tong 1,0 Midden 170-190 15-20 Bakplaat 160-180 10-15 Zeebaars 1,0 Midden 190-210 20-25 Bakplaat 180-200 10-15 Heek 1,1 Midden 190-210 25-30 Bakplaat 180-200 20-25 Vistaart 1,1 Midden 190-210 60-65 Ovenschotel 190-210 60-65 Zalm in papillot 1,0 Midden 180-200 20-25 Bakplaat 170-190 15-20 Forel 1,1 Midden 190-210 20-25 Bakplaat 180-200 15-20NL electrolux

NAGERECHTEN Gewicht (Kg) Positie van de bakplaat Bakfunctie Temperatuur (ºC) Tijd (min) Schaal Pudding 0,8 Midden 160-180 55-60 Broodvorm 150-170 50-55 Cake 0,5 Midden 150-170 35-40 Taartvorm 170-190 30-35 160-180 30-35 Boomstam 0,5 Midden 170-190 10-15 Bakplaat 160-180 10-15 Koekjes 1,0 Midden 160-180 20-25 Bakplaat 150-170 20-25 Vol-au-vents 0,3 Midden 170-190 20-25 Bakplaat 160-180 15-20 Cakejes 0,7 Midden 160-180 20-25 Bakplaat 160-180 20-25 Gestoofde appels 0,5 Midden 180-200 30-35 Bakplaat 170-190 20-25 Schuimtaart 0,35 Midden 100-120 70-75 Bakplaat 100-120 60-65 Gestoofde bananen 0,5 Midden 180-200 20-25 Ovenschotel 170-190 15-20 Plumcake 0,6 Midden 170-190 55-60 Taartvorm 160-180 50-55 Appeltaart 0,8 Midden 170-190 45-50 Bakplaat 160-180 40-45 Kaastaart 0,8 Midden 180-200 40-45 Vorm voor kaastaart 170-190 40-4568 electrolux

Kinderbeveiligingsfunctie Als de oven uit is, staat het woord SAFE (veilig) op de tijdindicator. Wanneer de oven aan staat, zijn alle knoppen behalve de uitschakelknop vergrendeld. Om de kinderbeveiliging uit te schakelen, dienen de knoppen en tegelijkertijd te worden ingedrukt totdat een lange pieptoon is te horen en het woord SAFE niet langer op het scherm verschijnt. Deze functie vergrendelt de oven om te voorkomen dat kinderen ermee spelen. Om deze functie te activeren, dienen de toetsen en ingedrukt te worden totdat een lange pieptoon te horen is. De oven is nu vergrendeld. Automatische uitschakeling van de oven Druk een willekeurige knop in om het huishoudelijke apparaat na een automatische uitschakeling te gebruiken. De automatische uitschakeling wordt geannuleerd wanneer de klokfunctie DUUR of EIND is ingesteld. De oven gaat automatisch uit als deze niet na een bepaalde tijd wordt uitgezet of als de temperatuur niet wordt gewijzigd. De oven wordt uitgeschakeld wanneer de onderstaande temperaturen worden bereikt: 50-120ºC na afl oop van 12,5 uur 120-200ºC na afl oop van 8,5 uur 200-250ºC na afl oop van 5,5 uur Reinigingsfunctie met water

Stel het baktijdprogramma op 4 minuten in door de functieknoppen van de elektronische klok in werking te stellen. De oventemperatuur neemt toe.

• Stel het kookwekkeralarm op 21 minuten in door de functieknoppen van de elektronische klok in werking te stellen.

• Na 4 minuten gaat een geluidsalarm af en gaat de oven automatisch uit.

• Zet de functie van de oven en de controleknop van de thermostaat op nul. Druk op wat voor knop dan ook om het geluidsalarm uit te schakelen.

• De reinigingscyclus duurt 21 minuten. Er gaat na afl oop een alarm af.

• Wanneer het reinigingsproces is voltooid, schakelt u het apparaat uit.

• Gebruik de grote absorberende spons om het overtollige water uit de oven te halen.

• Nu kunt u de binnenkant van de oven met warm zeepwater en een zachte plastic borstel, een doek, een spons of een ander niet schurend werktuig schoonmaken.

• Gebruik voor hardnekkig vuil een speciale spatel (bijv. een spatel voor glaskeramiek).

Maak de binnenkant met veel schoon water en een doek schoon. Maak hem vervolgens met een zachte, droge doek droog. Zorg ervoor dat u het apparaat bin-nenin en rondom, met name de pakkingen van de deur, goed schoonmaakt en afdroogt. Informatie over deze functie Om een goede werking te garanderen, dient dit apparaat regelmatig te worden schoongemaakt om te voorkomen dat er voedselresten of vet in achterblijven. Met deze functie wordt uw oven gemakkelijker en comfortabeler gereinigd. Werking Met behulp van warmte, stoom en een paar druppels afwasmiddel worden de voedselresten voldoende losgeweekt om gemakkelijk te kunnen worden verwijderd zonder dat het email hoeft te worden schoongeboend. Gebruiksaanwijzing

• Verwijder alle accessoires uit de oven alvorens deze functie te gebruiken.

• Giet ongeveer 500 ml water met een paar druppels afwasmiddel op een grote absorberende spons (aanbevolen grootte: 360 x 300 mm), die u op de bodem van de oven dient te leggen. Als de oven van binnen erg vies is, laat hem dan een tijdje goed doordrenken met de oplossing alvorens de functie in werking te stellen.

• Sluit de ovendeur en selecteer de functie aan de onderkant van de oven.

• Stel de controleknop van de thermostaat op 200°C in.NL electrolux

Onderhoud en reiniging

3. Het binnenglas komt vrij. Verwijder het.

4. Maak het binnenglas en de binnenkant

van de ovendeur schoon.

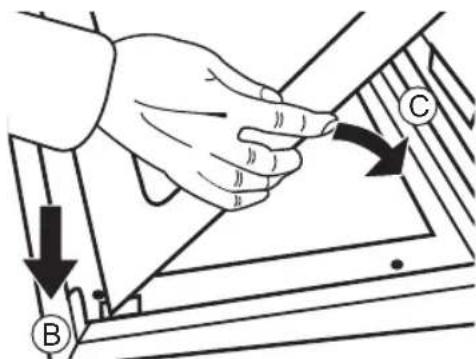

5. Breng de steunen van het binnenglas

via de gleuven aan de bovenkant van de ovendeur (B) aan.

6. Breng het glas in de ovendeur (C) aan.

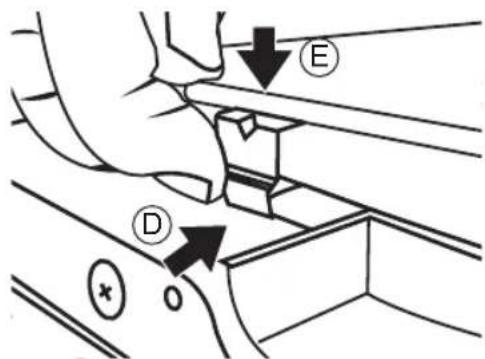

7. Het glas wordt vastgezet aan de

ovendeur door de twee onderste steunen (D) aan te drukken terwijl het glas in de deur (E) wordt geduwd. Opgelet! Alvorens wat voor werk dan ook uit te voeren dient de stroomtoevoer van het apparaat te worden afgesloten. Reiniging van de binnenkant van de oven

Maak de binnenkant van de oven schoon om vet- en voedselresten te verwijderen, aangezien deze rook en geuren kunnen afscheiden of vlekken kunnen veroorzaken.

• Maak de oven afgekoeld schoon en gebruik voor geëmailleerde oppervlakken (bijvoorbeeld de bodem van de oven) een nylon borstel of een spons met lauwwarm zeepwater. Als u speciale ovenreinigers gebruikt, breng deze dan alleen aan op de geëmailleerde oppervlakken en volg de aanwijzingen van de fabrikant op. Opgelet! Maak de binnenkant van de oven niet met stoom- of hogedrukreinigers schoon. Gebruik evenmin metalen schuursponsen of materialen die het email kunnen krassen. Reiniging van de buitenkant van de oven en van de accessoires Maak de buitenkant van de oven en de accessoires met lauwwarm zeepwater of met een zacht reinigingsmiddel schoon. Opgelet! Gebruik geen metalen schuursponsen of reinigingspoeders die het email kunnen krassen. Wees voorzichtig met roestvrij stalen oppervlakken en gebruik hiervoor sponzen of doeken die niet krassen. Probeer geen knoppen te verwijderen om de buitenkant van de oven schoon te maken, want hiervoor moet de oven eerst uit de keuken worden gehaald. Reiniging van het binnenglas van de ovendeur Opgelet! Wees voorzichtig: de ovendeur gaat dicht wanneer het binnenglas wordt verwijderd.

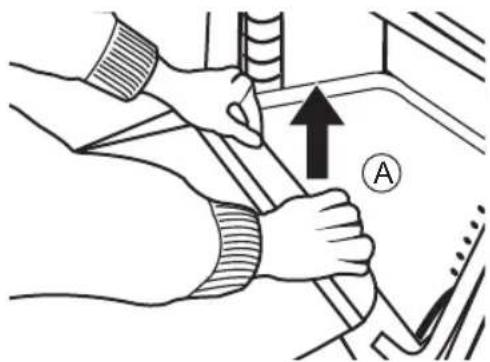

1. Open de ovendeur.

2. Trek van de onderkant (A) het glas

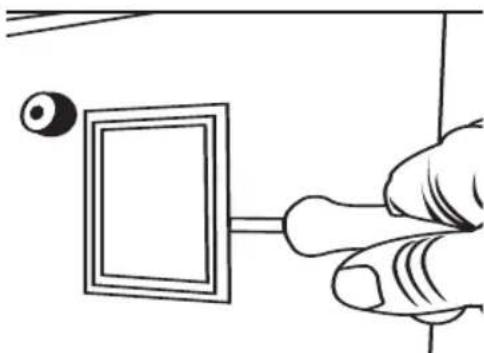

Het lampje van de oven verwisselen Opgelet! Zorg er eerst voor dat de oven van het elektriciteitsnet wordt afgesloten alvorens de lamp te verwisselen.

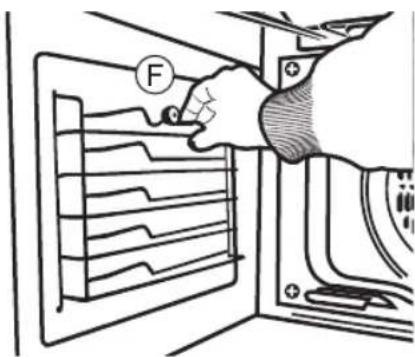

1. Verwijder de verchroomde steunen door

de schroef (F) los te draaien.

3. Monteer opnieuw het glas en zorg

ervoor dat het zonder te forceren in de goede positie komt te zitten. Het vervangingslampje dient temperaturen tot 300°C te kunnen verdragen. Deze lampjes kunnen besteld worden bij de Technische Dienst van Electrolux.

Milieuoverwegingen Het symbool op het product of op de verpakking geeft aan dat dit product niet kan worden behandeld als huishoudelijk afval. Het moet naar een ophaalpunt voor het recyclen van elektrische en elektronische apparatuur worden gebracht. Als dit product op juiste wijze wordt verwijderd, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid van de mens door een eventuele onjuiste behandeling van het afval voorkomen. Neem alstublieft contact op met uw gemeente, uw vuilophaaldienst of de winkel waar u dit product heeft gekocht. Milieuvriendelijke verpakking De verpakkingsmaterialen zijn volledig recyclebaar en kunnen opnieuw gebruikt worden. Raadpleeg de plaatselijke autoriteiten inzake de normen voor de verwijdering van dit materiaal.

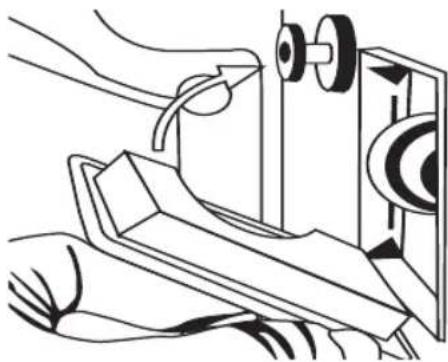

2. Maak het glas van de lampfi tting los

met behulp van geschikt gereedschap. Verwissel het lampje.NL electrolux

Wat te doen als... Als het huishoudelijke apparaat niet juist werkt, kijk dan het volgende na alvorens contact op te nemen met de Technische Dienst van Electrolux. Opgelet! Als het probleem ondanks deze adviezen aanhoudt, neem dan contact op met de Technische Dienst. Technische gegevens Als het apparaat niet werkt, neem dan contact op met de technische dienst en geef naast het probleem de onderstaande gegevens door: 1 Serienummer (S-No) 2 Model van het apparaat (Model) 3 Productnummer (PNC) U vindt deze informatie op het gegevensplaatje aan de onderkant van de oven wanneer de deur geopend is. Het apparaat dat u heeft gekocht voldoet aan de Europese richtlijnen inzake veiligheid bij gebruik van elektrisch materiaal (73/23/ EEG) en elektromagnetische compatibiliteit (89/336/EEG). Controleer de aansluiting op het elektriciteitsnet. Controleer de zekeringen en de stroombegrenzer van de installatie. Controleer of de klok in de handmatige of geprogrammeerde functie staat. Controleer de stand van de functie- en temperatuurschakelaar. Dat is normaal wanneer u de oven voor de eerste keer gebruikt. Maak de oven regelmatig schoon. Verminder de hoeveelheid vet of olie van de bakplaat. Gebruik geen hogere temperatuur dan de in de baktabellen aangeduide temperatuur. Verwissel het lampje. Controleer of het is geïnstalleerd zoals is aangegeven in de gebruiksaanwijzing. Raadpleeg de baktabellen om te leren hoe u de oven moet gebruiken. Wanneer het bereidingsproces is afgelopen, laat dan de bakplaten niet langer dan 15-20 minuten in de oven staan. Controleer of de bakplaat en de etenswaren niet trillend in aanraking komen met het achterpaneel van de oven. Stel de tijd van de dag in (zie paragraaf “Instellen van de tijd van de dag”). De oven werkt niet Er komt rook uit de oven wanneer deze in werking is Het binnenlicht van de oven werkt niet De gewenste bakresultaten worden niet bereikt De stoom en condens verzamelen zich in de etenswaren en in de oven De ventilator van de oven maakt lawaai Het scherm toont “12:00” Probleem Oplossing72 electrolux

Installatie Deze informatie is bestemd voor de installateur, de verantwoordelijke persoon voor de montage en de elektrische aansluiting. Als u de oven zelf installeert, stelt de fabrikant zich niet aansprakelijk voor mogelijke schade. De installatie mag alleen worden verricht door een gekwalifi ceerde elektricien die de voor de installatie geldende normen in acht moet nemen. Vóór de installatie. Opmerkingen

• Trek, om de oven uit te pakken, aan het lipje aan de onderkant van de doos.

• Er is een opening in de keuken nodig met de afmetingen die in de afbeelding worden getoond en met een minimale diepte van 580 mm. (Zie de afbeelding op bladzijde 91-92 waarop de plaatsing van de oven wordt omschreven).

• Om de multifunctionele oven op zijn plaats aan te brengen, mag de achterkant van het meubel geen uitsteeksels hebben (versterkingen, buizen, stopcontacten, etc.).

• De voor de plastic afdekking van het keukenmeubel gebruikte plakmiddel moet temperaturen van meer dan 85°C kunnen verdragen. Stroomaansluiting. Wettelijke eisen De installateur dient te controleren of:

• De netspanning en netfrequentie overeenkomen met de op het gegevensplaatje aangeduide spanning en frequentie.

• De elektrische aansluiting het op het gegevensplaatje aangeduide maximale vermogen kan verdragen.

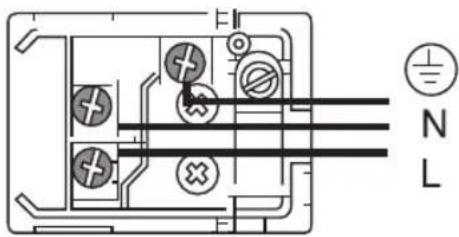

• Het aansluitschema wordt in de onderstaande fi guur getoond:

• De elektrische aansluiting beschikt conform de geldige wetgeving over de juiste aarding.

• De aansluiting dient te worden verricht met een meerpolige schakelaar met een voor de stroom die deze moet verdragen geschikte grootte. U dient een minimale afstand van 3 mm tussen de contacten aan te houden, zodat het apparaat in geval van nood, reiniging of verwisseling kan worden afgesloten. De aardkabel mag onder geen beding door deze schakelaar lopen. Na de elektriciteit te hebben aangesloten, moet gecontroleerd worden of alle elektrische onderdelen van de oven functioneren.NL electrolux

Oveninstallatie Voor alle ovens en na de elektrische aansluiting geldt: 1 Breng de oven voorzichtig in het keukenmeubel aan zonder de kabel te klemmen. 2 Maak de oven d.m.v. de twee meegeleverde schroeven aan het keukenmeubel vast. Draai ze in de gaten die zichtbaar zijn als de ovendeur open is. 3 Zorg ervoor dat de ovenkast niet in aanraking komt met de zijkanten van het keukenmeubel en dat er minstens een ruimte van 2 mm tussen beide is.74 electrolux
