MANUAL DE USUARIO CJ 110VA HITACHI

WARNING Improper and unsafe use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual before operating the power tool. Please keep this manual available for others before they use the power tool. MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD ADVERTENCIA ¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica. CJ 110VA

ÍNDICE Español Página

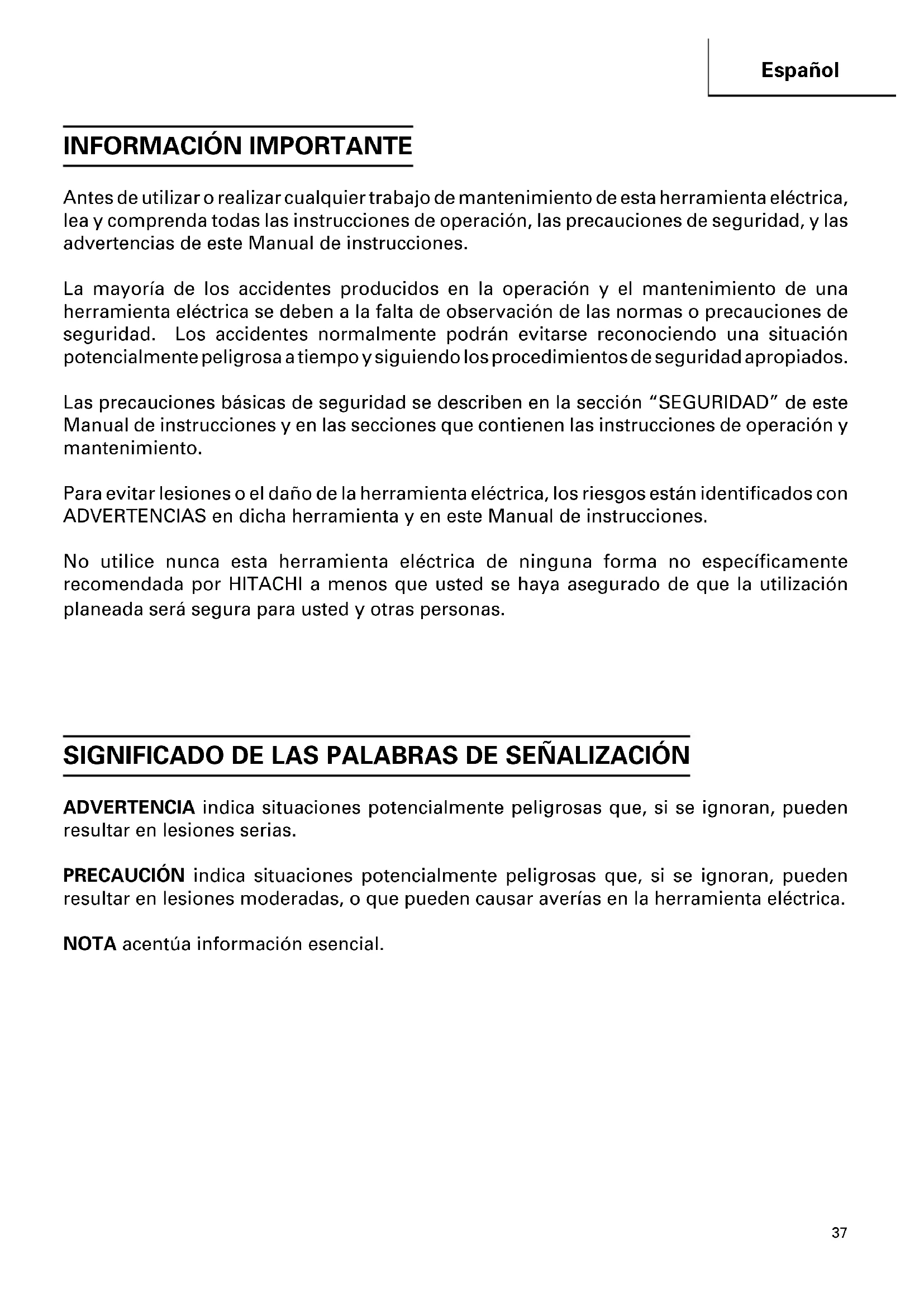

INFORMACIÓN IMPORTANTE ......... 37

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA

UTILIZACIÓN DE TODAS LAS HERRAMIENTAS ELÉCTRICAS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA UTILIZACIÓN DEL MARTILLO DEMOLEDOR

UTILIZACIÓN DE UN CABLE PROLONGADOR

OPERACIÓN MÁS SEGURA .........................

OPERACIÓN Y MANTENIMIENTO

ANTES DE LA OPERACIÓN .............. 46

SELECCION DE LAS CUCHILLAS .... 51

MANTENIMIENTO E INSPECCIÓN..51

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las instrucciones de operación, las precauciones de seguridad, y las advertencias de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice nunca esta herramienta eléctrica de ninguna forma no específicamente recomendada por HITACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones serias. PRECAUCIÓN indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones moderadas, o que pueden causar averías en la herramienta eléctrica. NOTA acentúa información esencial.38 Español SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA MN

UTILIZACIÓN DE TODAS LAS HERRAMIENTAS ELÉCTRICAS ADVERTENCIA: La utilización inadecuada de las herramientas eléctricas puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación. LEA TODAS LAS INSTRUCCIONES.

1. NO TOQUE NUNCA LAS PIEZAS MÓVILES.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

2. NO UTILICE NUNCA LA HERRAMIENTA SIN LOS PROTECTORES COLOCADOS EN SU

LUGAR. No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

3. COLÓQUESE SIEMPRE GAFAS Y PROTECTORES PARA LOS OÍDOS.

Protéjase contra las virutas, las partículas metálicas, y demás desperdicios que puedan salir disparados utilizando gafas u otro protector de los ojos equivalente. Utilice protectores para los oídos como medida de protección contra el ruido excesivo.

4. PROTÉJASE CONTRA LAS DESCARGAS ELÉCTRICAS.

Evite que su cuerpo entre en contacto con superficies puestas a tierra tales como tubos, radiadores, y conductos de refrigeración. No utilice nunca ninguna herramienta en lugares húmedos.

5. DESCONECTE LAS HERRAMIENTAS.

No deje nunca ninguna herramienta conectada a la fuente de alimentación. Desconecte siempre las herramientas de la fuente de alimentación antes de repararlas, inspeccionarlas, limpiarlas, y antes de cambiar o comprobar cualquier pieza.

6. EVITE EL ARRANQUE ACCIDENTAL.

No transporte nunca ninguna herramienta mientras esté conectada a la fuente de alimentación. No transporte ninguna herramienta con un dedo cerca del interruptor de alimentación. Cerciórese de que el interruptor de alimentación esté en la posición de “desconexión” antes de conectar una herramienta a su fuente de alimentación.

7. GUARDE LAS HERRAMIENTAS ADECUADAMENTE.

Cuando no vaya a utilizar una herramienta, guárdela en un lugar seco. Mantenga las herramientas fuera del alcance de los niños. Cierre el área de almacenamiento.

8. MANTENGA EL ÁREA DE TRABAJO LIMPIA.

Las áreas y bancos de trabajo desordenados pueden conducir a lesiones. Limpie bien las áreas y bancos de trabajo, quitando las herramientas innecesarias, los desperdicios, muebles, etc.39 Español

9. TENGA EN CONSIDERACIÓN EL MEDIO AMBIENTE DEL ÁREA DE TRABAJO.

No exponga las herramientas eléctricas a la lluvia. No utilice las herramientas eléctricas en lugares húmedos. Mantenga el área de trabajo bien iluminada y ventilada. No utilice las herramientas eléctricas donde haya líquidos o gases inflamables. Las herramientas eléctricas producen chispas durante su funcionamiento. También producirán chispas cuando conecte/desconecte su alimentación. No utilice nunca las herramientas eléctricas en lugares en los que haya laca, pintura, bencina, diluidor de pintura, gasolina, gases, productos adhesivos, ni demás materiales combustibles o explosivos.

10. MANTENGA A LOS NIÑOS ALEJADOS.

No permita que los visitantes entren en contacto con las herramientas ni los cables prolongadores. Todos los visitantes deberán permanecer alejados del área de trabajo.

11. NO FUERCE LAS HERRAMIENTAS.

Por motivos de seguridad, y para realizar el mejor trabajo posible, utilice las herramientas dentro de los límites para los que fueron diseñadas.

12. UTILICE LA HERRAMIENTA CORRECTA.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

13. VÍSTASE ADECUADAMENTE.

No utilice ropa floja ni joyas. Éstas podrían pillarse en las piezas móviles. Para trabajar en exteriores se recomienda utilizar guantes de goma y calzado antideslizante. Si su pelo es largo, utilice algo que lo recubra.

14. CUANDO VAYA A TRABAJAR EN UN LUGAR POLVORIENTO, UTILICE UN PROTECTOR

PARA LA CARA, UNA MÁSCARA CONTRA EL POLVO, O UNA CRETA ANTIGÁS. Todas las personas que trabajen donde se estén utilizando herramientas eléctricas deberán utilizar protectores para la cara, máscaras contra el polvo, o caretas antigás.

15. NO MALTRATE EL CABLE.

No transporte nunca una herramienta eléctrica por su cable de alimentación, ni lo desconecte del tomacorriente tirando del mismo. Mantenga el cable alejado del calor, del aceite, y de bordes cortantes.

16. ASEGURE LA PIEZA DE TRABAJO.

Utilice abrazaderas o tornillos de carpintero para asegurar la pieza de trabajo. Esto es más seguro que utilizar una mano, y de esta forma podrá usar ambas manos para emplear la herramienta.

17. NO SE EXTRALIMITE.

Mantenga en todo momento un buen equilibrio.

18. CUIDE LAS HERRAMIENTAS.

Mantenga las herramientas afiladas y limpias para que puedan rendir al máximo. Siga las instrucciones sobre lubricación y cambio de accesorios. Inspeccione periódicamente los cables y, si están dañados, haga que sean reparados en un centro de reparaciones autorizado. Inspeccione periódicamente los cables prolongadores y, si están dañados, reemplácelos. Mantenga las empuñaduras secas, limpias, y sin aceite ni grasa.40 Español

19. QUITE LAS LLAVES DE AJUSTE.

Antes de conectar la alimentación de una herramienta, quítele las llaves de ajuste.

20. UTILICE ADECUADAMENTE UN CABLE PROLONGADOR EN EXTERIORES.

Cuando vaya a utilizar una herramienta en exteriores, emplee solamente un cable prolongador diseñado para utilización en exteriores.

21. PRESTE ATENCIÓN.

Preste atención a lo que esté haciendo. Utilice el sentido común. No utilice ninguna herramienta cuando esté cansado. Usted no deberá utilizar ninguna herramienta cuando esté bajo la influencia del alcohol, drogas, ni medicinas que le produzca somnolencia.

22. COMPRUEBE LAS PIEZAS DAÑADAS.

Antes de utilizar una herramienta, compruebe cuidadosamente los protectores y demás piezas de la misma para determinar si puede funcionar correctamente de la forma para la que fue diseñada. Compruebe la alineación de las piezas móviles, las de sujeción, si hay piezas rotas, el montaje, y demás condiciones que puedan afectar la operación de la herramienta. Cualquier protector o pieza en malas condiciones deberá repararse adecuadamente, o reemplazarse, en un centro de reparaciones autorizado a menos que se indique otra cosa en este manual de instrucciones. Cuando tenga que reemplazar interruptores defectuosos, solicite este servicio a un centro de reparaciones autorizado. No utilice una herramienta cuyo interruptor de alimentación no funcione.

23. NO UTILICE NUNCA UNA HERRAMIENTA ELÉCTRICA PARA APLICACIONES QUE NO

SEAN LAS ESPECIFICADAS. No utilice nunca una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

24. MANEJE CORRECTAMENTE LA HERRAMIENTA.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita nunca que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

25. COMPRUEBE LOS CABLES ACTIVOS.

Evite el riesgo de descargas eléctricas comprobando si en las paredes, pisos, o techos hay cables activos. Todos los cables deberán desenergizarse antes de comenzar el trabajo.

26. MANTENGA TODOS LOS TORNILLOS, PERNOS, Y CUBIERTAS FIRMEMENTE FIJADOS

EN SU LUGAR. Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

27. NO UTILICE HERRAMIENTAS ELÉCTRICAS SI LA CARCASA O LA EMPUÑADURA DE

PLÁSTICO ESTÁ RAJADA. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

28. LAS CUCHILLAS Y LOS ACCESORIOS DEBERÁN MONTARSE CON SEGURIDAD EN LA

HERRAMIENTA. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.41 Español

29. MANTENGA LIMPIO EL CONDUCTO DE VENTILACIÓN DEL MOTOR.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

30. UTILICE LAS HERRAMIENTAS ELÉCTRICAS CON LA TENSIÓN DE ALIMENTACIÓN

NOMINAL. Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor. 31.NO UTILICE NUNCA UNA HERRAMIENTA DEFECTUOSA O QUE FUNCIONE ANORMALMENTE. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

32. NO DEJE NUNCA LA HERRAMIENTA EN FUNCIONAMIENTO DESATENDIDA.

DESCONECTE SU ALIMENTACIÓN. No deje sola la herramientas hasta mientras no se haya parado completamente.

33. MANEJE CON CUIDADO LAS HERRAMIENTAS ELÉCTRICAS.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

34. NO LIMPIE LAS PARTES DE PLÁSTICO CON DISOLVENTE.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

35. UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE HITACHI.

Las piezas de reemplazo no fabricadas por Hitachi pueden anular su garantía, provocar el mal funcionamiento, y resultar en lesiones. Su proveedor dispone de piezas de repuesto Hitachi genuinas.42 Español

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA UTILIZACIÓN DE LA SIERRA CALADORA ADVERTENCIA: La utilización inadecuada de la sierra caladora puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación. Esta máquina emplea un motor de gran potencia. Si la utiliza continuamente a baja velocidad, el motor recibirá una carga extra que puede provocar el agarrotamiento del mismo. Utilice siempre esta herramienta eléctrica de forma que la cuchilla no quede atascada en la pieza serrada durante la operación. Ajuste siempre la velocidad de la cuchilla de forma que se logre un serrado uniforme.

Para la reparación de una herramienta, utilice solamente piezas de reemplazo idénticas. las reparaciones solamente deberán realizarse en un centro de servicio autorizado por Hitachi. ENCHUFES POLARIZADOS Para reducir el riesgo de descargas eléctricas, este equipo posee un enchufe polarizado (una cuchilla del mismo es más amplia que la otra). Este enchufe solamente encajará de una forma en un tomacorriente polarizado. Si el enchufe no encaja en el tomacorriente, póngase en contacto con un electricista cualificado para que le instale el tomacorriente apropiado. No cambie nunca el enchufe del cable de alimentación.43 Español

UTILIZACIÓN DE UN CABLE PROLONGADOR

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta. Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

CALIBRE MÍNIMO PARA CABLES

Longitud total del cable en pies (metros) 0 – 25 26 – 50 51 – 100 101 – 150 (0 – 7,6) (7,9 – 15,2) (15,5 – 30,5) (30,8 – 45,7) Amperaje nominal AWG Más No más de de 0 – 618161614 6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 No se recomienda. ADVERTENCIA: Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado. Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.44 Español AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: 䡬 Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. 䡬 Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTE MANUAL DE

OPERACIÓN Y MANTENIMIENTO

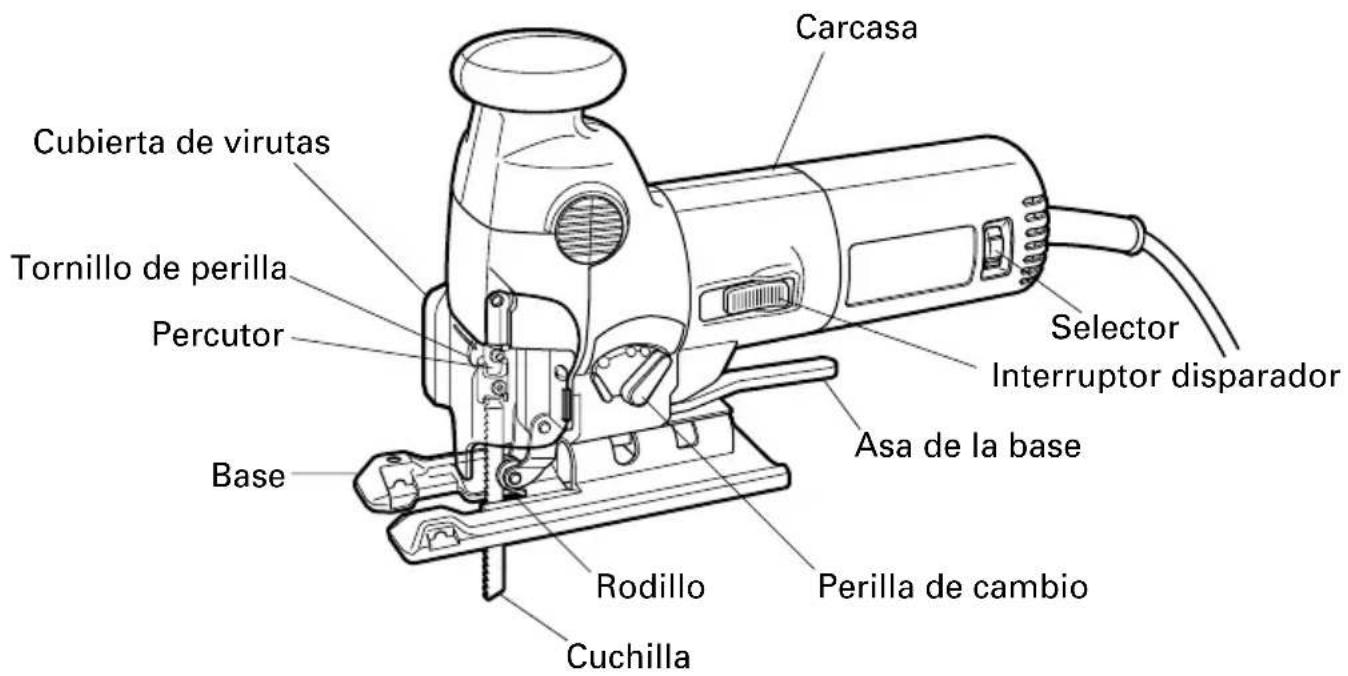

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 ESPECIFICACIONES Motor Motor conmutador en serie monofásico Fuente de alimentación 115 V CA, 60 Hz, monofásica Capacidad Madera 4-1/4" (110m) Acero pobre en carbono 3/8" (10m) Corriente 5,2A Velocidad de marcha en vacío 700 – 3200/min Carrera 1" (26 mm) Radio min. de corte 1" (25 mm) Peso 5,3 lbs (2,4 kg) Cuchilla Rodillo Perilla de cambio Asa de la base Interruptor disparador Selector Carcasa Base Percutor Tornillo de perilla Cubierta de virutas46 Español ACCESORIOS ADVERTENCIA: Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

• 䡬 No. 41 cuchilla p. 1
• 䡬 No. 42 cuchilla p. 1
• 䡬 No. 46 cuchilla p. 1
• 䡬 Protector contra astillas (Núm. de código 306363) ACCESORIOS OPCIONALES De venta por separado 䡬 No. 1 cuchilla (Largo) (Núm. de código 879227) 䡬 No. 11 cuchilla (Núm. de código 963390) 䡬 No. 12 cuchilla (Núm. de código 963391) 䡬 No. 15 cuchilla (Núm. de código 963392) 䡬 No. 16 cuchilla (Núm. de código 963393) 䡬 No. 21 cuchilla (Núm. de código 963394) 䡬 No. 22 cuchilla (Núm. de código 963395) 䡬 No. 95 cuchilla (Núm. de código 950482) 䡬 No. 96 cuchilla (Núm. de código 950480) NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI. APLICACIONES 䡬 Cortar diversas maderas útiles y recorte interior 䡬 Cortar placa de acero pobre en carbono, aluminio y cobre. 䡬 Cortar resinas sintéticas como resina de fenol y clorulo de vinilo 䡬 Cortar materiales de construcción delgados y blandos. 䡬 Corte de chapas de acero inoxidable. (con cuchilla No. 95, 96 o 97.) p. 1

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto. 䡬 No. 97 cuchilla (Núm. de código 963400) 䡬 Colector de polvo 䡬 Guida rettilinea (Núm. de código 305955) 䡬 Guida circolare (Núm. de código 305956) 䡬 Soporte de banco (Modelo TR12-B)47 Español

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Confirme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

6. Montar la cuchilla

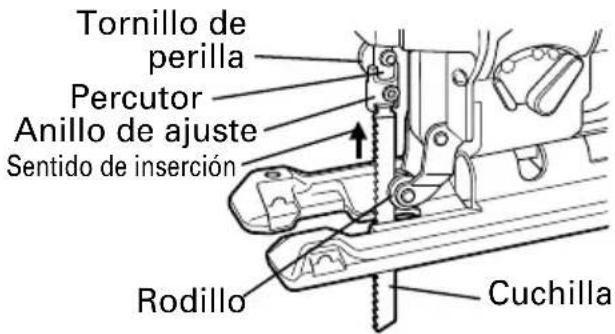

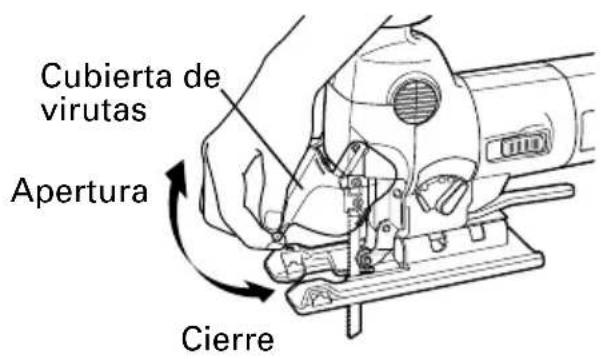

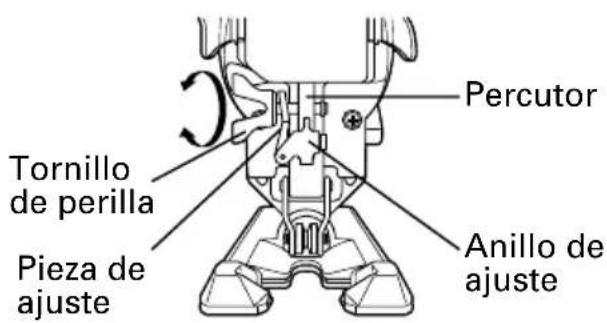

(1) Abra la cubierta de virutas (Fig. 2). (2) Afloje completamente el tornillo de perilla del extremo del percutor (Fig. 3). (3) Inserte completamente la montura de la cuchilla en el anillo con la parte posterior de la cuchilla en la ranura del rodillo y el borde de la cuchilla encarado hacia adelante, y después apriete firmemente el tornillo de perilla (Fig. 3, 4). (4) Cierre la cubiertas de virutas (Fig. 2). NOTAS: 䡬 Si el tornillo de perilla está flojo, la cuchilla se puede dañar; por lo tanto, apriételo firmemente. Además, cualquier viruta que se introduzca entre el tornillo de perilla, la arandela y la pieza de ajuste, o en la montura de la cuchilla del anillo de ajuste puede resultar en el montaje inapropiado de la cuchilla. Tenga cuidado. 䡬 Lubrique periódicamente utilizando aceite para husos entre las partes giratorias de los rodillos, arandelas, y piezas de ajuste, y las roscas del tornillo de perilla. Fig. 2 Fig. 3 Tornillo de perilla Pieza de ajuste Anillo de ajuste Percutor Cierre Apertura Cubierta de virutas48 Español

7. Ajustar la velocidad de operación de

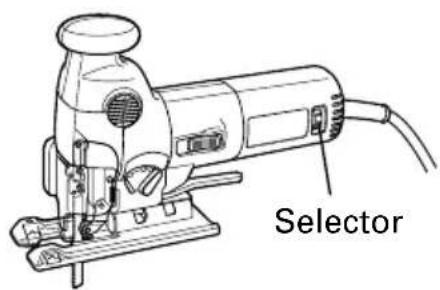

la cuchilla La cierra caladora está equipada con un circuito eléctrico de control que permite controlar la velecidad sin ir paso a paso. Para ajustar la velocidad, girar el selector como se muestra en la Fig. 5. Cuando el selector indica “1”, la sierra funciona a la mínima velocidad (700/min). Cuando el selector indique “5”, la sierra funciona a la máxima velocidad (3200/min). Ajustar la velocidad de acuerdo al material a cortar y a la eficiencia de trabajo. PRECAUCION 䢇 A poca velocidad (dial de ajuste en 1 o en 2), no cortar madera de más de 3/8" (10 mm) de espesor ni acero de más de 1/32" (1 mm).

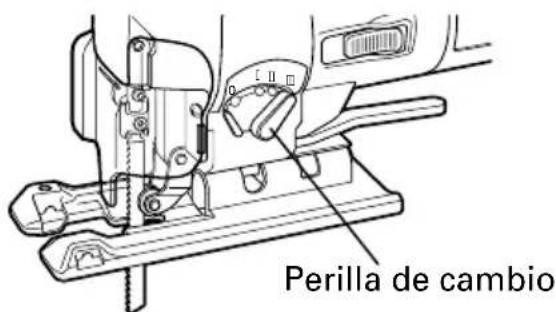

8. Ajuste del funcionamiento orbital

(1) Esta sierra emplea el funcionamiento orbital que mueve la cuchilla hacia adelante y hacia atrás así como también hacia arriba y hacia abajo. Poner la perilla de combio, mostrada en la Fig. 6, en “0” para minimizar el funcionamiento orbital (la cuchilla se mueve hacia arriba y hacia abajo). El funcionamiento orbital puede seleccionarse en 4 pasos, desde “0” a “III”. (2) Para materiales duros como por ejemplo, chapas de acero, etc., disminuir el funcionamiento orbital. Para materiales blandos como por ejemplo, madera, plásticos, etc., aumentar el funcionamiento orbital para incrementar la eficiencia de trabajo. Para cortar el material de forma precisa, disminuir el funcionamiento orbital.

9. Corte de chapas de acero inoxidable

El modelo cierra caladora, cuando se emplee con la cuchilla No. 95, No. 96 o No. 97, podrá cortar chapas de acero inoxídable. Para realizar la operación apropiada, lea cuidadosamente “Sobre el corte de chapas de acero inoxidable”. Fig. 6 Fig. 5 Perilla de cambio Fig. 7 Fig. 4 Cuchilla Rodillo Percutor Tornillo de perilla Anillo de ajuste Sentido de inserción Selector

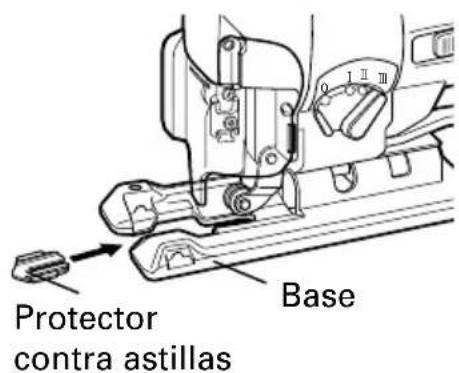

Protector contra astillas Base49 Español 10.Protector contra astillas Empleando el protector contra astillas cuando corte madera, se reducirá el astillado de las superficies cortadas. Inserte el protector contra astillas en el espacio existente entre la base y la sub-base (A), empuje hacia adelante, y fíjelo. (Consulte la Fig. 7.) CORTAR PRECAUCION 䢇 Durante el serrado, la base tiene que entrar firmemente en contacto con la superficie de la pieza de trabajo y la cuchilla tiene que ser mantenida al ángulo correcto. Si se separa la base del material, se podría rotar la cuchilla.

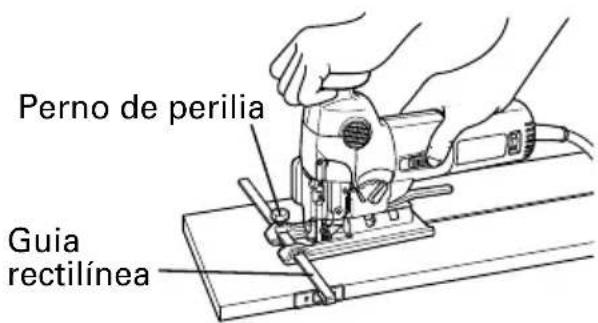

1. Corte para rectilinear

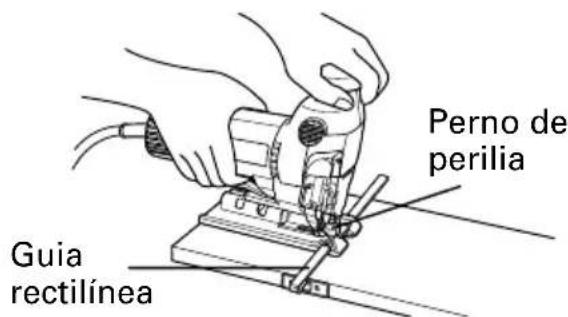

Para cortar en línea recta, traze primero una línea de referencia y después corte a lo largo de la misma. Empleando una guía auxiliar para líneas rectas (vendida aparte) podrá cortar con precisión en línea recta. Instale la guía pasandola la través del orificio para accesorios de la base y apretando el tornillo de perilla M5. (Fig. 8)

2. Serrar líneas curvas

El serrar un arco circular pequeño, se reduce la velocidad de alimentación de la máquina. Si la máquina está demasiado alimentada, inmediatamente puede ocasionarse la rotura de la cuchilla.

3. Cortar en circulo o un arco circular

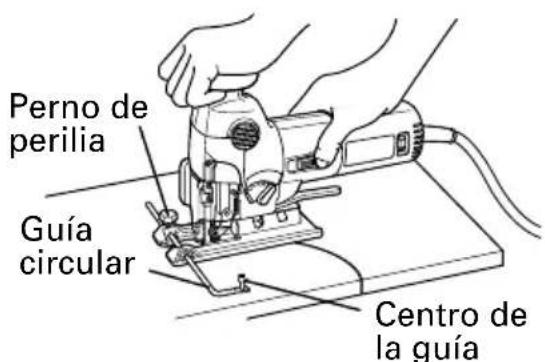

En este caso, será muy útil emplear una guía circular auxiliar y una guía de centrado (vendidas aparte) (Fig. 9). Afloje el asa de la base situada directamente debajo de la caja girándola aproximada- mente 90 grados y después mueva la ranura de la parte semicircular hasta la posición indicada por la marca de la cubierta de engranajes (Figs. 10, 11). Pase la guía circular a través del orificio para accesorios de la base y apriete el perno de perilla M5. Fig. 8 Guía circular Fig. 9 Fig. 10 Ranura de parte semicircular Escala de parte semicircular Marca en de la cubierta de engranajes Asa de la base Perno de perilia Guia rectilínea Perno de perilia Centro de la guía50 Español

4. Cortar materiales metálicos

Usar siempre un medio de corte apropiada (aceite para husos, aqua jabonosa etc.) Si no está disponible un medio de corte liquido aplicar grasa a la superficie trasera del material a cortar.

(1) En madera Alinear la dirección de la cuchilla con la fibra de madera cortar poco a poco hasta haber cortado un orificio de ventana en el centro de la madera útil. (Fig. 12). (2) En otros materiales: Cortando un orificio de ventana en materiales distintos de la madera útil, taladrar inicialmente un orificio con un taladrador o una herramienta similar antes de empezar a cortar.

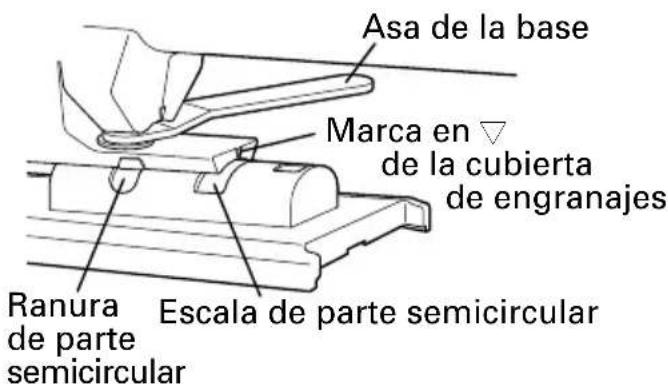

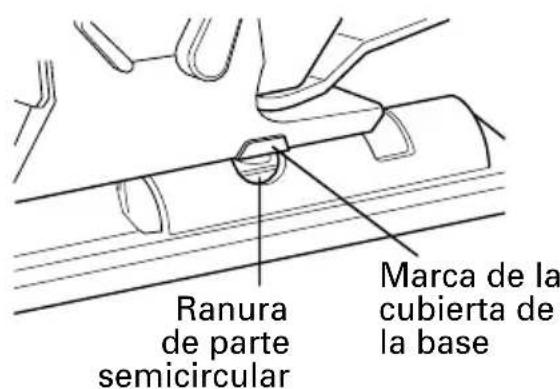

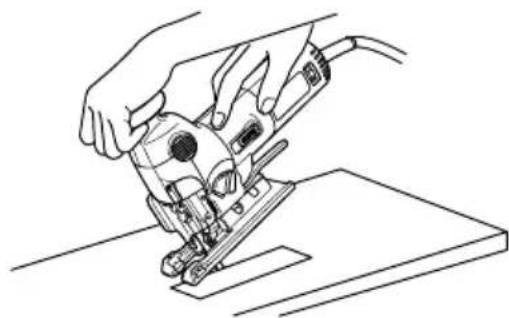

A continuación alinee la escala (de 0 a 45 grados) en incrementos de 15 grados) de la parte semicircular de la base con la marca

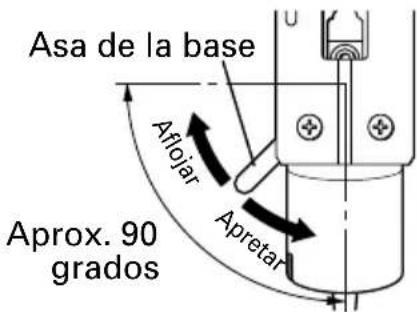

] de la cubierta de engranajes, gire el asa de la base aproximada-mente 90 grados hacia la izquierda, devuélvala directamente debajo de la caja, y apriétela (Figs. 10, 11, 13, 14) Fig. 11 Fig. 13 Aprox. 90 grados Apretar Aflojar Fig. 12 Ranura de parte semicircular Marca de la cubierta de la base Asa de la base Fig. 14 Perno de perilia Guia rectilínea51 Español SOBRE EL CORTE DE CHAPAS DE ACERO INOXIDABLE Cuando utilice la cuchilla núm. 95, núm. 96, o núm. 97, podrá cortar chapas de acero inoxidable. Tenga en cuenta lo siguiente para ajustar la unidad. PRECAUCION 䢇 Durante el serrado, la base tiene que entrar firmemente en contacto con la superficie de la pieza de trabajo y la cuchilla tiene que ser mantenida al ángulo correcto. Si se separa la base del material, se podría romper la cuchilla. Para cortar chapas de acero inoxidable, ajuste la sierra como se describe a continuación.

1. Ajuste la velocidad ……

NOTA 䡬 La indicación de la escala es solamente para referencia. Cuanto mayor sea la velocidad, más rápido será el serrado del material, pero, en este caso, la duración útil de la cuchilla disminuirá. Si la velocidad es demasiado baja, el serrado será más lento, pero la duración útil aumentará. Efectúe los ajustes a su gusto.

2. Ajuste la posición orbital a “0” ……

NOTA 䡬 Para serrar, emplee líquido para serrado (derivado del petróleo) a fin de prolongar la duración útil de la cuchilla.

SELECCION DE LAS CUCHILLAS

䡬 Cuchillas accesorias Para asegurar una eficiencia operativa máxima y resultados, es muy importante seleccionar la cuchilla mejor apropiada para el tipo y grosor del material a cortar. Tres tipos de cuchillas están suministradas en los accesorios estándard. El número de cuchilla está grabada cerca de la parte a montar de cada cuchilla. Seleccionar la cuchilla apropiada según Tabla. 1. (Página 54)

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente. Cuchilla Grosor del material Escala del dial No. 96 1/64" ~ 1/16" (0,5 ~ 1,5 mm) No. 95 1/16" ~ 5/32" (1,5 ~ 2,5 mm) No. 97 1/16" ~ 5/32" (1,5 ~ 2,5 mm) Posición de la ranura central entre “2” y “3” de la escala52 Español

1. Inspeccionar la cuchilla

El uso contínuo de una cuchilla dañada resultaría una deficiencia de corte reducida y podría causar posible recalentamiento del motor. Reemplazar la cuchilla tan pronto como se note un desgaste excesivo por una nueva.

2. Inspección de los tornillos de montaje

Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de esta sierra caladora con tornillos flojos es extremadamente peligroso.

3. Inspeccionar los carbones de contacto (Fig. 15)

El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del “limite de desgaste” pueden causar problemas al motor. Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la figura. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas. PRECAUCIÓN 䢇 La utilización de esta sierra caladora con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. 46 indicadas en la Fig. 15.

4. Reemplazar el carbón de contacto:

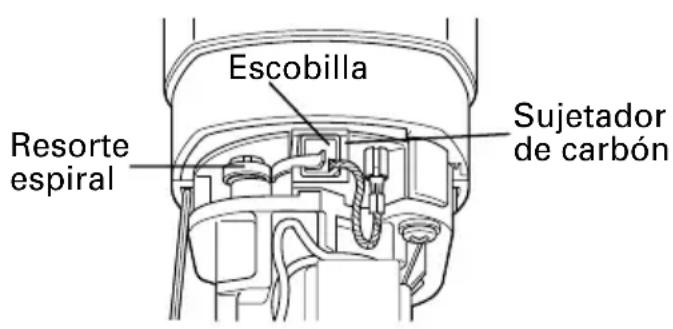

(Fig. 16) <Desmontaje> (1) Afloje el tornillo autorroscante D4 (1 tornillo) que sujeta la cubierta de la cola y desmonte ésta. (2) Emplee un pequeño destornillador para tirar del borde del resorte helicoidal que empuja hacia abajo el carbón de contacto. Extraiga hacia afuera el soporte del carbón de contacto. (3) Extraiga el borde del conductor helicoidal del carbón de contacto del grupo del bloque de conexión (A) y después extraiga el carbón de contacto de su soporte. <Montaje> (1) Inserte el extremo del conductor helicoidal del carbón de contacto el la sección del terminal del bloque de conexión (A). (2) Inserte el carbón de contacto en el soporte del mismo. Fig. 16 Fig. 15 Limite de uso

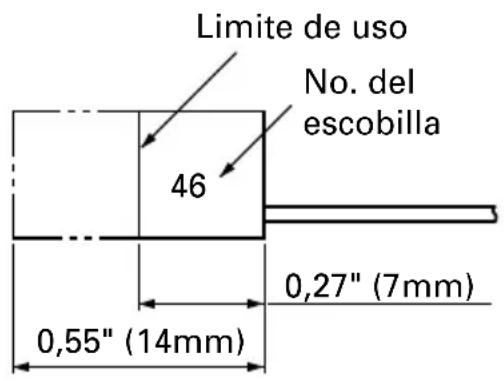

No. del escobilla Sujetador de carbón Escobilla Resorte espiral 0,55" (14mm) 0,27" (7mm)53 Español (3) Emplee un pequeño destornillador para devolver el borde del resorte helicoidal hasta la cabeza del carbón de contacto. (4) Compruebe si el conductor helicoidal del carbón de contacto ha quedado completamente insertado en la ranura de dicho conductor del soporte del carbón de contacto. (5) Cierre la cubierta de la cola y apriete el tornillo autorroscante D4 (1 tornillo).

CERVICIO Y REPARACIONES

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI. NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.54 Español Cuchilla Calidad de material Madera útil general Madera contrachapada Place de acero pobre en carbono Chapa de acero inoxidable Aluminio, cpbre, latón Vidriera corrediza de aluminio Resina de fenol, resina de melamina, etc Clorulo de vinilo, resina acrílica, etc Polietileno espumoso, estirol espumoso Cartón, cartón ondulado Fibra prensada dura Fibra prensada No. 1 No. 11 No. 12,42 No. 15 No. 16,46 No. 21,41 No. 22 No. 95 No. 96 No. 97 (Largo) Grosor del material: pulgadas (mm) Menos 3/8

Altura Altura Altura hasta hasta hasta
