MANUAL DE USUARIO C7SB2 HITACHI

ANTES DE LA OPERACIÓN ................................ 53

AJUSTE DE LA SIERRA ANTES DE

MANTENIMIENTO E INSPECCIÓN ........................ 59

INFORMACIÓN IMPORTANTE SOBRE

SEÑALIZACIÓN ............................................ 42

OPERACIÓN MÁS SEGURA ........................ 51

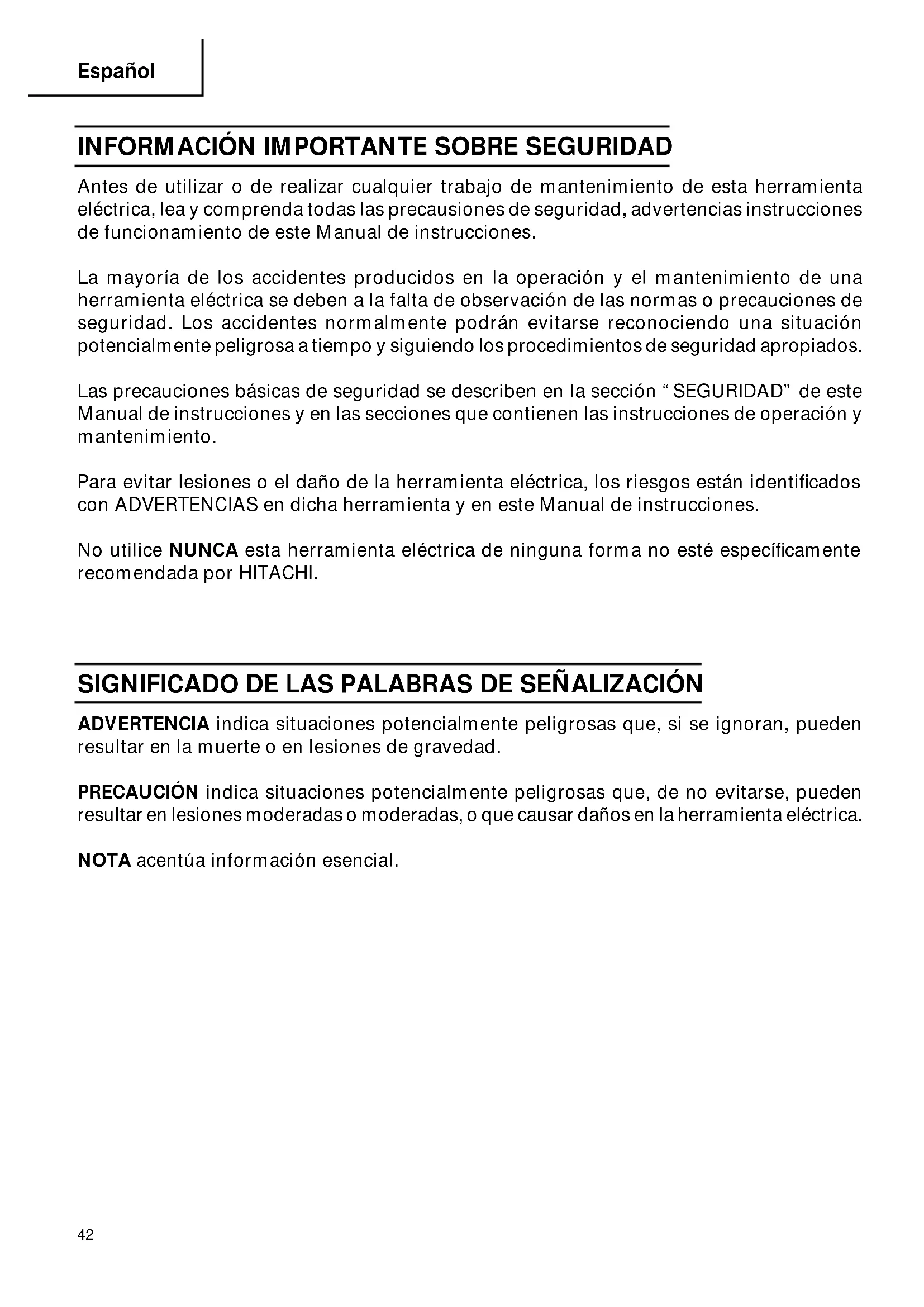

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precausiones de seguridad, advertencias instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones moderadas o moderadas, o que causar daños en la herramienta eléctrica. NOTA acentúa información esencial.Español

ADVERTENCIA: Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias. GUARDE ESTAS INSTRUCCIONES.

(1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes. (2) No utilice la herramienta en atmósferas explosivas, como en presencia de líquidos inflamables, gases, o polvo. La herramienta eléctrica crea chispas que pueden incendiar polvo o gases. (3) Mantenga alejadas a otras personas, niños o visitantes, cuando utilice la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2. Seguridad eléctrica

(1) Las herramientas eléctricas con aislamiento doble poseen un enchufe polarizado (una cuchilla es más ancha que la otra.) Este enchufe encajará en un tomacorriente polarizado de una sola forma. Si el enchufe no entra completamente en el tomacorriente, invierta su sentido de inserción. Si sigue sin entrar, póngase en contacto con un electricista cualificado para que le instale un tomacorriente polarizado. No cambie nunca el enchufe. El aislamiento doble elimina la necesidad de un cable de alimentación de tres conductores, uno para puesta a tierra, y del sistema de alimentación con puesta a tierra. (2) Evite el contacto con superficies con puesta a tierra, tales como tubos, radiadores, hornos, y refrigeradores. Si toca tierra, existe el peligro de que reciba una descarga eléctrica. (3) No exponga la herramienta eléctrica a la lluvia ni a la humedad. La entrada de agua en la herramienta eléctrica aumentará el riesgos de descargas eléctricas. (4) No maltrate el cable de alimentación. No utilice nunca el cable de alimentación para transportar la herramienta ni para desconectarla del tomacorriente. Mantenga el cable alejado del calor, aceite, bordes cortantes, o partes móviles. Reemplace inmediatamente cualquier cable dañado. Un cable dañado puede ser la causa de descargas eléctricas. (5) Cuando utilice la herramienta eléctrica en exteriores, utilice un cable prolongador marcado con “W-A” o “W”. Estos cables han sido diseñados para utilizarse en exteriores y reducir el riesgo de descargas eléctricas.Español

3. Seguridad personal

(1) Esté siempre alerta y utilice el sentido común cuando utilice la herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de medicamentos ni de alcohol. Un descuido al utilizar la herramienta eléctrica puede resultar en una lesión seria. (2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles. (3) Evite la puesta en marcha accidental. Cerciórese de que la alimentación de la herramienta eléctrica esté desconectada antes de enchufarla en una toma de la red. Si lleva la herramienta eléctrica con el dedo colocado en el interruptor, o si la enchufa con dicho interruptor cerrado, es posible que se produzcan accidentes. (4) Quite las llaves de ajuste y abra los interruptores antes de poner en funcionamiento la herramienta. Una llave dejada en una parte móvil de la herramienta podría resultar en lesiones. (5) No sobrepase su alcance. Mantenga en todo momento un buen equilibrio. El conservar en todo momento el equilibrio le permitirá controlar mejor la herramienta en situaciones inesperadas. (6) Utilice equipos de seguridad. Utilice siempre protección para los ojos. Para conseguir las condiciones apropiadas, utilice máscaras contra el polvo, zapatos de seguridad no resbaladizos, casco duro, o tapones para los oídos.

4. Utilización y cuidados de la herramienta

(1) Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo sobre una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra su cuerpo puede ser inestable y conducir a la pérdida del control. (2) No fuerce la herramienta. Utilice la herramienta correcta para su aplicación. Con la herramienta correcta realizará mejor el trabajo y ésta será más segura para la velocidad para la que ha sido diseñada. (3) No utilice la herramienta si el interruptor de alimentación de la misma no funciona. Cualquier herramienta que no pueda controlarse con el interruptor de alimentación puede resultar peligrosa, y deberá repararse. (4) Desconecte el enchufe de la fuente de alimentación antes de realizar cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas de seguridad preventivas reducirán el riesgo de que la herramienta entre en funcionamiento accidentalmente. (5) Guarde las herramientas que no vaya a utilizar fuera del alcance de niños y de otras personas no entrenadas. Las herramientas son peligrosas en manos de personas inexpertas. (6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar. (7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, ni otra condición que pueda afectar la operación de las herramientas.Español

En caso de que una herramienta esté averiada, hágala reparar en un centro de servicio autorizado HITACHI antes de utilizarla. Muchos de los accidentes se deben a herramientas mal cuidadas. (8) Utilice solamente los accesorios recomendados por el fabricante para su modelo. Los accesorios adecuados para usar con una herramienta pueden ser peligrosos cuando se utilicen con otra.

5. Servicio de reparación

(1) E l servicio de reparación de la herramienta deberá realizarlo sólo un centro de servicio autorizado HITACHI. El servicio de mantenimiento o reparación realizado por persona no cualificado podría resultar en el riesgo de lesiones. (2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de mantenimiento de este manual. La utilización de piezas no autorizadas, o el no seguir las indicaciones del Manual de instrucciones puede crear el riesgo de descargas eléctricas u otras lesiones. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. ¡PELIGRO! Mantenga las manos alejadas de área de corte y de la cuchilla. Coloque

su otra mano en el asa auxiliar o en la carcasa del motor. Si sujeta la sierra con ambas manos, no se herirá con la cuchilla. Mantenga su cuerpo posicionado a uno u otro lado de la cuchilla de sierra, no en línea con la misma. El CONTRAGOLPE puede hacer que la sierra salte hacia atrás. (Consulte “Causas y prevención de contragolpes del operador”). No toque la parte inferior de la pieza de trabajo. El protector no le protegerá contra la cuchilla debajo de la pieza de trabajo.

2. Compruebe el cierre correcto del protector inferior antes de cada uso. Si el protector

inferior no se mueve con libertad o no se cierra instantáneamente, no utilice la sierra. No fije ni sujete nunca el protector inferior en la posición de abierto. Si la sierra se cayese accidentalmente, el protector inferior podría doblarse. Levante el protector inferior con el asa retráctil y cerciórese de que se mueva libremente y no toque la cuchilla ni otras partes en ningún ángulo ni profundidad de corte.

3. Compruebe la operación y las condiciones del resorte del protector inferior. Si el

protector y el resorte no están funcionando correctamente, repárelos antes del uso. El protector inferior puede funcionar lentamente debido a piezas dañadas, a depósitos pegajosos, o a acumulación de suciedad.

4. El protector inferior deberá retraerse manualmente solamente para cortes especiales

tales como “Cortes de cavidades” y “Cortes compuestos”. Levante el protector inferior con el asa retráctil. Tan pronto como la cuchilla entre en contacto con el material, habrá que bajar el protector inferior. Para otros tipos de cortes, el protector inferior deberá trabajar automáticamente.

Compruebe siempre si el protector inferior está cubriendo la cuchilla antes de colocar la sierra sobre el banco de trabajo o el suelo. Una cuchilla sin protección y girando hará que la sierra retroceda, cortando lo que encuentre a su paso. Tenga el tiempo que tarda la cuchilla en pararse después de haber soltado el interruptor.Español

6. No sujete NUNCA la pieza a serrar con las manos ni los pies. Es muy importante

asegurar la pieza a serrar de forma que el cuerpo quede lo menos expuesto posible, la cuchilla no se pegue, y no se pierda el control.

7. Sujete la herramienta mediante las partes de sujeción aisladas cuando realice un trabajo

en el que la herramienta de corte pueda entrar en contacto con cableado oculto o con su propio cordón. El contacto con un cable “activo” hará que las partes metálicas expuestas de la herramienta también se “activen”, y se aplicará una descarga eléctrica al operador.

8. Para serrar, utilice siempre una escuadra de guía o una guía para corte recto. Esto

mejorará la precisión del corte y reducirá el riego de que se pegue la cuchilla.

9. Utilice siempre cuchillas con agujeros para el eje (adiamantados contra circulares) de

tamaño y forma correctos. Las cuchillas que no coincidan con las piezas de montaje de la sierra girarán de forma excéntrica, haciendo que se pierda el control.

10. No utilice nunca arandelas de pernos ni de cuchillas incorrectos. Las arandelas y los

pernos han sido diseñados especialmente para su sierra, a fin de lograr una operación correcta y segura.

11. Causas del contragolpe y protección del operador:

El contragolpe es una reacción repentina de una cuchilla de sierra atascada o desalineada, que causa el levantamiento incontrolado de la sierra fuera de la pieza de trabajo hacia el operador. Cuando la cuchilla se cale fuertemente al terminar el corte, se atascará y la reacción del motor hará que la sierra retroceda rápidamente hacia el operador. Si la cuchilla se retuerce o desalinea durante el corte, los dientes del borde posterior de la misma pueden insertarse en la superficie superior de la madera haciendo que salga del corte y retroceda hacia el operador. El contragolpe es el resultado de la mala utilización y/o de los procedimientos de operación incorrectos o las malas condiciones, y puede evitarse si el operador tiene en cuentas las precauciones siguientes:

12. Sujete firmemente la sierra con ambas manos y posicione su cuerpo y brazo de manera

que pueda resistir la fuerza del CONTRAGOLPE. La fuerza del CONTRAGOLPE puede ser controlada por el operador, si se toman las precauciones apropiadas.

13. Cuando la cuchilla se pegue, o cuando interrumpa el corte por cualquier razón, suelte

el interruptor y sujete la sierra sin moverla en el material hasta que la cuchilla se haya parado completamente. No intente nunca retirar la sierra de la pieza de trabajo ni de devolverla hacia atrás mientras la cuchilla esté en movimiento, ya que podría producirse el CONTRAGOLPE. Investigue las causas y tome medidas correctivas para eliminar el agarrotamiento de la cuchilla.

Cuando vuelva a poner en funcionamiento la sierra en la pieza de trabajo, centre la cuchilla de la sierra en el corte, y compruebe que los dientes de la sierra no estén engranados en el material. Si la cuchilla de la sierra estuviese agarrotada, podría moverse hacia arriba y producir el CONTRAGOLPE de la pieza de trabajo al volver a poner en funcionamiento la sierra.

Sujete los paneles grandes para reducir el riesgo de que la cuchilla se cale y se produzca el CONTRAGOLPE. Los paneles grandes tienden a pandearse por su propio peso. Se deberán colocar soportes debajo del panel, en ambos lados, cerca de la línea de corte y próximo al borde del panel, tal como se observa en la Fig.1. Para reducir al mínimo el riesgo de que la cuchilla se cale y se produzca el contragolpe Cuando la operación de corte requiere apoyar la sierra sobre la pieza de trabajo, apóyela sobre la parte más grande y corte la pieza más pequeña.Español

Fig. 3 Para evitar el contragolpe, apoye la tabla No apoye la tabla o el panel lejos o el panel cerca del lugar de corte. del lugar de corte. Fig. 1 Fig. 2

16. No utilice cuchillas desafiladas ni dañadas. Las cuchillas mal afiladas o ajustadas podrían

producir un corte que produjese excesiva fricción, agarrotamiento de la cuchilla, y CONTRAGOLPE.

17. Las palancas de bloqueo del ajuste de profundidad y de biselado deberán apretarse

con seguridad antes de realizar el corte. Si el ajuste de la hoja se desplazase durante el corte, podría producirse el agarrotamiento y el CONTRAGOLPE.

18. Preste especial atención cuando realice

“Cortes de cavidades” en paredes existentes o en otros lugares ciegos. La cuchilla podría cortar objetos que podrían producir el CONTRAGOLPE. No coloque nunca su mano o dedos detrás de la sierra. Si se produce el contragolpe, la sierra podría saltar hacia atrás sobre su mano, y producir lesiones de gravedad.

19. Tenga cuidado con el contragolpe del freno.

El modelo C7BD2 cuenta con un freno eléctrico que funciona al soltar el interruptor. Debido a que se produce un ligero contragolpe al funcionar el freno, asegúrese de sujetar firmemente el cuerpo principal.

20. Ajustes. Antes de ajustar, asegúrese de que los ajustes de profundidad y biselado

21. Evite cortar clavos. Antes de cortar, inspeccione la pieza de trabajo y quite todos los

clavos que ésta pueda tener.

22. Cuando opere la sierra, mantenga el cordón alejado del área de corte, y posiciónelo de

manera que no quede atrapado en la pieza de trabajo durante la operación de corte. Trabaje con un soporte de mano apropiado, un soporte de pieza de trabajo apropiado, y procure encaminar el cordón de manera que quede alejado del área de trabajo. ADVERTENCIA: Es importante apoyar correctamente la pieza que vaya a ser cortada y sujetar firmemente la sierra para impedir perder su control y evitar lesiones graves. La figura 4 muestra la sujeción típica de la sierra.Español

UNA ILUSTRACIÓN TÍPICA DE LA SUJECIÓN DE LA SIERRA, APOYO DE LA PIEZA DE TRABAJO Y COLOLACIÓN DEL CABLE DE ALIMENTACIÓN. Fig. 4

23. Coloque la parte más ancha de la base de la sierra sobre la parte de la pieza de trabajo

que está firmemente soportada, y no sobre la sección que cae al finalizar el corte. Como ejemplos, en la Figura 5 se muestra la manera CORRECTA de cortar el extremo de una tabla, y en la Fig. 6, la manera INCORRECTA. Si la pieza de trabajo es demasiado corta o pequeña, fíjela. ¡NO INTENTE SUJETAR PARTES CORTAS CON LA MANO! Fig. 5 Fig. 6

No intente nunca cortar colocando la sierra circular de manera invertida sobre un banco de trabajo. Esto es sumamente peligroso y puede producir accidentes de gravedad. (Fig.7) Fig. 7

Antes de bajar la herramienta después de finalizar un corte, asegúrese de que el protector inferior (telescopizante) se haya cerrado y que la hoja esté completamente detenida.

26. No toque nunca las piezas móviles.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

27. No utilice nunca la herramienta sin los protectores colocados en su lugar.

No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

28. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

29. No utilice nunca una herramienta eléctrica para aplicaciones que no sean las

especificadas. No utilice nunca una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

30. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita nunca que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

31. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

32. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

33. No haga funcionar la sierra mientras la lleve hacia su lado.

34. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

35. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

36. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

37. No utilice nunca una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

38. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.Español

39. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

40. No utilice NUNCA guantes de un material que pueda enrollarse, como algodón, lana,

41. Definiciones para los símbolos

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: 䡬 Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. 䡬 Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE

DESCRIPCIÓN FUNCTIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Motor Motor conmutador en serie monofásico Fuente de alimentación 120V CA, 60Hz, monofásica, 120V DC Profundidad máx. de corte 2-3/8" (60 mm) Corriente 15 A Velocidad de marcha en veciío 5800/min Peso 10,1 lbs (4,6 kg) ESPECIFICACIONES Fig. 8 Mango Interruptor Cubierta de engranajes Palanca de bloqueo Palanca (A) Cubierta de protección inferior Cuchilla de la sierra Base Palanca (Asa de retracción) Cubierta de la cuchillaEspañol

APLICACIONES 䡬 Corte de varios tipos de madera.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA:Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Confirme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

6. Prepare un banco de trabajo de madera (Fig. 9).

Como la cuchilla de la sierra sobresaldrá de la superficie inferior de la madera de trabajo, coloque ésta sobre un banco de trabajo para cortarla. Si, como banco de trabajo, utiliza un madero cuadrangular, tenga en cuenta el nivel del suelo para asegurar que quede adecuadamente estabilizado. Un banco de trabajo inestable resultaría en una operación peligrosa. PRECAUCIÓN: Para evitar accidentes, asegúrese siempre de que la parte de la pieza de trabajo que queda después del corte esté firmemente fijada. Fig. 9 Base Madera Cuchilla de la sierra Banco de trabajoEspañol

7. Verifique que la palanca (A) se encuentre apretada.

La flojedad de la palanca (A) para ajustar la profundidad de corte (Fig.10) y de la palanca (A) para ajustar el ángulo de inclinación (Fig.11) puede producir lesiones. Asegúrese de que se encuentren firmemente apretadas.

8. Compruebe el funcionamiento de la cubierta protectora.

ADVERTENCIA: Cerciórese de que la cubierta protectora no esté trabada. Además, compruebe si se mueve suavemente. Si la cuchilla de la sierra estuviese expuesta, podrían producirse lesiones. La cubierta de protección inferior (consulte la Fig.8) sirve para evitar que su cuerpo entre en contacto con la cuchilla de la sierra. Cerciórese de que la cubierta protectora funcione correctamente para cubrir la cuchilla de la sierra. Si la cubierta protectora no se mueve suavemente, no utilice la sierra sin haberla reparado. Cuando necesite repararla, póngase en contacto con el establecimiento en el que haya adquirido la sierra circular o con un centro de reparaciones autorizado por HITACHI.

9. Protección para los ojos

Cuando utiliza la herramienta, asegúrese de utilizar protección para los ojos.

10. Verifique que la cuchilla de la sierra esté apretada

Consulte [Montaje y desmontaje de la cuchilla de la sierra] en la página 57, y asegúrese de que el perno de brida esté firmemente apretado.

11. Compruebe que el freno opere de manera apropiada (sólo C7BD2)

Su sierra cuenta con un freno eléctrico automático diseñado para parar el movimiento de rueda libre de la cuchilla unos 3 segundos después de soltar el interruptor de gatillo. Esto es conveniente cuando se efectúan cortes en madera, en donde el movimiento de rueda libre de la hoja puede producir un corte impreciso. En algunos casos, y bajo ciertas condiciones, es posible que el freno no funcione correctamente y que no se consiga parar la cuchilla de la sierra en los 3 segundos mencionados arriba. Si esta condición persiste, encienda y apague la sierra cuatro o cinco veces. Si el freno no hace parar la cuchilla en unos 3 segundos, el problema podría atribuirse a unas escobillas gastadas. Reemplace las escobillas y pruebe la sierra otra vez. Si el problema sigue persistiendo, solicite la reparación de la sierra en un CENTRO DE SERVICIO AUTORIZADO DE HITACHI. AJUSTE DE LA SIERRA ANTES DE UTILIZARLA ADVERTENCIA: Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y desconecte el enchufe del tomacorriente. Palance (A) Aflojar Enlace Base Fig. 10 ApretarEspañol

1. Ajuste de la profundidad de corte (Fig. 10)

ADVERTENCIA: Si la palanca (A) estuviese floja, se podrían producir lesiones. Apriétela firmemente después del ajuste. Para ajustar la profundidad de corte, afloje la palanca (A) y, mientras sujeta la base con una mano, mueva el cuerpo principal hacia arriba y abajo para obtener la profundidad de corte prescrita. Después de ajustar a la profundidad de corte prescrita, apriete firmemente la palanca (A).

2. Ajuste del ángulo de inclinación

ADVERTENCIA: Si la palanca (A) estuviese floja, se podrían producir lesiones. Apriétela firmemente después del ajuste. La cuchilla de la sierra se puede inclinar desde 0° hasta un ángulo máximo de 55° con respecto a la base. Tal como se muestra en la Fig.11, aflojando la palanca (A) de la escala de bisel, es posible inclinar la cuchilla de la sierra hasta un ángulo de 45° con respecto a la base. Si desea usar un ángulo de inclinación de más de 45°, mueva la palanca (A) hacia adentro, tal como se muestra en la Fig.12, para poder inclinar la cuchilla de la sierra hasta un ángulo máximo de 55° con respecto a la base. Después de realizar el ajuste deseado, siempre asegúrese de comprobar que la palanca (A) se encuentre completamente apretada.

3. Regulación de la guía (Guía de corte) (Fig.

13, 14) ........................................... Accesorio opcional Instale el perno de aletas (B) y el resorte de seguridad sobre la base. Inserte la guía en la base, muévala hacia la izquierda y la derecha y ajuste la posición de corte. Apriete el perno de aletas (B) y fije la guía. La guía puede ser instada desde ambos lados, izquierdo y derecho del cuerpo principal. Palanca (A) Fig. 11 Fig. 12 0˚ – 45˚ 45˚ – 55˚ Perno de aletas (B), Resorte de seguridad Base Fig. 14 Guía (Guía de corte) Fig. 13 Perno de aletas (B) Resorte de seguridad BaseEspañol

ADVERTENCIA: ● No toque nunca las partes móviles. ● Si la cuchilla de la sierra se para o produce un ruido anormal durante la operación, ponga inmediatamente el interruptor en OFF. ● No extraiga la sierra de la pieza de trabajo durante la operación de corte mientras la cuchilla de la sierra esté girando. ● Utilice protección para los ojos. ● Evite cortar materiales como metal, etc., que puedan producir chispas. PRECAUCIÓN: ● Tenga siempre cuidado para impedir que el cable de alimentación se acerque a la cuchilla de la sierra mientras ésta está girando. ● Antes de poner en funcionamiento la sierra, asegúrese de que su cuchilla haya alcanzado la velocidad de giro máxima.

Ponga el cuerpo de la sierra (base) en la madera, y, como se muestra en la Fig. 15, alinee la línea de corte con la cuchilla de la sierra, utilizando la ranura de la parte delantera de la base. Esta relación entre base y madera deberá permanecer inalterada independientemente de la inclinación de la base.

El interruptor deberá ponerse en la posición ON antes de que la cuchilla de la sierra entre en contacto con la madera. El interruptor se pone en ON cuando se aprieta el gatillo con un dedo, y se pone en OFF cuando se suelta el gatillo.

El mejor corte se logrará moviendo la sierra en línea recta y a una velocidad constante.

[CORTE DE INTERIORES]

ADVERTENCIA: ● Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y extraiga el enchufe del tomacorriente antes de realizar cualquier ajuste. ● Nunca ate ni acuñe la cubierta de protección inferior en posición elevada.

1. Marque claramente el área de corte deseada con líneas en todos los lados. (Consulte la

2. Ajuste la profundidad según el material que vaya a cortar.

Con inclinación de 45º Sin inclinación Fig. 15Español

3. Empuje la palanca completamente hacia atrás

para que la cuchilla quede expuesta como se muestra en la Fig. 16.

Incline la sierra hacia adelante y alinee la ranura (Fig. 15) con la línea guía premarcada.

Suelte la palanca. Cuando la cubierta de protección inferior entre en contacto con la superficie de la pieza de trabajo, ésta estará en la posición apropiada para abrirse libremente cuando comience el corte.

6. Sujetando la sierra en posición, con la cuchilla

sin contactar la superficie de la pieza de trabajo, apriete el gatillo.

7. Tras alcanzar la sierra la máxima velocidad,

baje poco a poco la parte trasera de la sierra hasta que su base se apoye en la superficie de trabajo.

8. Avance la sierra a lo largo de la línea de corte hasta llegar a la esquina.

9. Suelte el gatillo y deje que la cuchilla se pare completamente antes de retirar la cuchilla

de la pieza de trabajo. 䡩 Nunca, bajo ninguna circunstancia, tire de la sierra hacia atrás mientras se mueva la cuchilla, porque podrá producirse contragolpe.

10. Utilice una sierra de vaivén o una sierra manual para cortar las esquinas.

11. Cuando empiece cada corte nuevo, repita el procedimiento de arriba.

MONTAJE Y DESMONTAJE DE LA CUCHILLA DE LA SIERRA ADVERTENCIA: Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y extraiga el enchufe del tomacorriente antes de realizar cualquier ajuste.

1. Desmontaje de la cuchilla de la sierra

(1) Ajuste el volumen de corte al máximo, y coloque la sierra circular como se muestra en la Fig.17. (2) Presione la palanca de bloqueo, bloquee el husillo, y quite el perno de brida hexagonal y la arandela (B) con la llave. (3) Mientras sujeta la palanca para mantener la cubierta de protección inferior completamente retractada dentro de la cubierta de la cuchilla, retire la cuchilla de la sierra. (Fig.18) Aflojar Palanca de bloqueo Llave Fig. 17 Serrer Fig. 16 PalancaEspañol

2. Montaje de la cuchilla de la sierra

(1) Quite completamente las virutas que se hayan acumulado en el husillo, perno y arandela. (2) Para montar la cuchilla de la sierra, los lados cóncavos de ambas arandelas, (A) y (B), deberán colocarse en los lados de la cuchilla de la sierra. Monte la cuchilla de la sierra en el husillo y fije finalmente la arandela (B) (consulte la Fig. 19). (3) Para asegurar una dirección de giro apropiada de la cuchilla de sierra, la dirección de la flecha de la cuchilla de la sierra deberá coincidir con la dirección de la flecha de la cubierta de la cuchilla. (4) Utilizando los dedos, apriete todo lo posible el perno hexagonal que retiene la cuchilla de la sierra. Y luego presione la palanca de bloqueo, bloquee el husillo y apriete a fondo el perno. (5) Confirme que la palanca de bloqueo esté en la posición original. Fig. 18 Fig. 19 Perno de brida de cabeza hexagonal Arandela (A) Arandela (B) Cuchilla de la sierra Cuchilla de la sierra Cubierta de protección inferior Cubierta de la sierra PalancaEspañol

0,24"(6mm) 0,67"(17mm) Límite de desgaste Núm. de escobilla Fig. 20 Fig. 21 Tapa de la escobilla Destornillador para cabeza ranurada

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Para evitar accidentes de gravedad, asegúrese de que el interruptor esté en la posición OFF, y extraiga el enchufe del tomacorriente.

1. Inspección de la cuchilla de la sierra

Como la utilización de una cuchilla de la sierra mellada degradaría la eficacia y podría causar el mal funcionamiento del motor, afile o reemplácela en cuento note su abrasión. PRECAUCIÓN: Si utiliza una cuchilla de la sierra mellada, la fuerza reactiva aumentará durante la operación de corte. Evite utilizar hojas de sierra melladas, sin reparar.

2. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados. PRECAUCIÓN: La utilización de una herramienta eléctrica con tornillos flojos es extremadamente peligrosa.

3. Inspección de la escobillas (Fig. 20)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN: La utilización de esa sierra circular con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. 38 indicadas en la Fig. 20.

4. Reemplazo de las escobillas

Quite la tapa de la escobilla con un destornillador para cabeza ranurada. La escobilla podrá extraerse fácilmente. (Fig. 21)

5. Comprobación del funcionamiento y

mantenimiento de la cubierta protectora Mantenga la cubierta protectora en buenas condiciones para que funcione bien en todo momento.Español

En caso de mal funcionamiento, repárela inmediatamente.

6. Ajuste de la base y la cuchilla de la sierra

para mantener la perpendicularidad El ángulo entre la base y la cuchilla de la sierra ha sido ajustado a 90°. Sin embargo, si esta perpendicularidad se pierde por cualquier razón, ajústela de la forma siguiente. (1) Gire la cara de la base hacia arriba (Fig.22), y afloje la palanca (A). (2) Aplique una escuadra a la base y la cuchilla de la sierra y, girando el tornillo de sujeción ranurado con un destornillador de punta plana, desplace la posición de la base hasta conseguir un ángulo recto.

7. Lista de repuestos

PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. Escuadra Tornillo de sujeción ranurado Base Fig. 22Español

ACCESSOIRES ADVERTENCIA: Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

(1) Cuchilla de la sierra ............................................................................................................ 1 (2) Llave para tuercas (Núm de código 320976)....................................................................1 ACCESORIOS OPCIONALES.......de venta por separado (1) Guía (Núm de código 302691) (Comprend (2) et (3).) (2) Perno de ajetas (B) (Núm de código 302697) (3) Resorte de seguridad (Núm de código 947859) NOTA: Las especificationes están sujetas a cambio sin ninguna obligación por parte de HITACHI. Diá externo Diá del orificio Núm. de código 7-1/4" (185mm) 5/8" (15,9mm) 32084362 C7SB2
