MANUAL DE USUARIO GEL2861 LEVELONE

Containido del paquete

Este produit se proportionscna con los seguentes accesos incluidos en el paquete; compruebelos minuciosamente. Si algo n de los accesos falta o está daado,pongase en contacto con.nuestro distribuidor a tiempo.

Número de series	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guía de instalación<rápida	1	Necesaria
4	Soporte con forma de L yOthers	1	Requerido
5	CD-ROM con el manual y la guía de instalación<rápida	1	Requerido

1. Prepararse para la instalación

Paralearvaracabounainstalacionsinproblemas,preparelossiguienteselementos:

Herramientos de instalacion: destornillador Phillips, correa antiestatica para la muñeca, etc.
- Cables de connexion, como el cable de red, la fibra optica, el modulo de fibra optica, etc.
Dispositivos relacionados, como tomas de corriente electrica, concentrador, commutador, enrutador, etc.

El entorno de instalacion para el conmutador debeFUL que se quisos:

1. El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
2. El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio sufiente para disipar el calor Completely a su alrededor para促成 la ventilación y la disipación de calor adecuadas.
3. El conmutador debe funcionar en interiores con una temperatura de entre 0^ y 40^ y una humedad de entre 10% y 90% sin condensacion.

2. Instalación del equipo

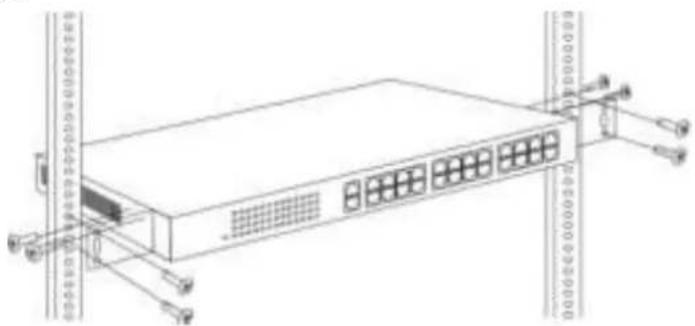

Se instala en el bastidor

Instale el conmutador en un bastardor estandar de 19 pulgadas y siga los pasos de instalacion que se

indican a continuacion:

1. Compruebe la toma de tierra y la estabilitad del bastidor;
2. Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de commutacion y fijelos con los tornillos incluidos con los accesorios;
3. Coloque el conmutador en la ubicacion adecuada del bastidor y apoyoelo utilizinguna bandeja;
4. Fije los soportes con forma de L en la ranuras de guía fjadas a algunos extremos del bastidor para garantizar que el conmutador se pueda montar en dicho bastidor de unaforma estable y horizontal;
5. Utilice un cable de alimentacion para enchufar el conductor de alimentacion del commutador a la toma de alimentacion.

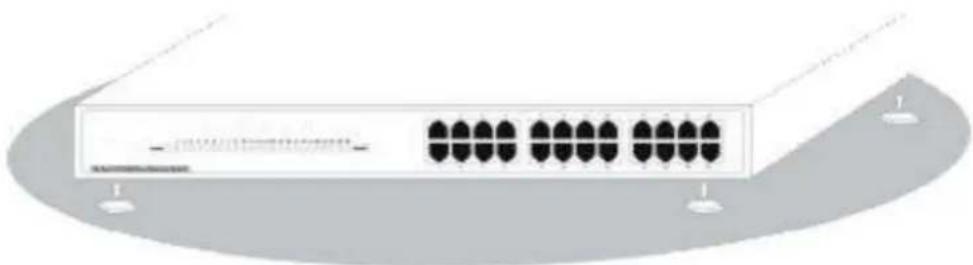

Instalado en la mesa de trabajo

Instale el commutador en una mesa de trabajo y siga los pasos de instalacion que se indicate a continuacion:

1. Coloque el conmutador con su parte inferior hacía arriba en una mesa de trabajo suficientemente grande, estable y correctamente connectada a tierra;
2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasa respectivamente;
3. De la yuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable:
4. Utilice un cable de alimentacion para enchufar el conector de alimentacion del commutador a la toma de alimentacion.

1. El conmutador utilizes corriente alterna con los values de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra está en buen estado antes de conectarla alimentación.

2. Después de conectar la alimentación, compruebe que el indicator de alimentación del commutador (Alimentación) está encendido, enuyo caso indica que el suministro electrico está connectado correctamente.

3. No colocque objetivos pesados sobre el conmutador.

3. Iniciar sesión en el equipo

1. Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
2. Establishzca las propiedades TCP/IP del equipo. Consulte el Apendice: Configurar el equipo.

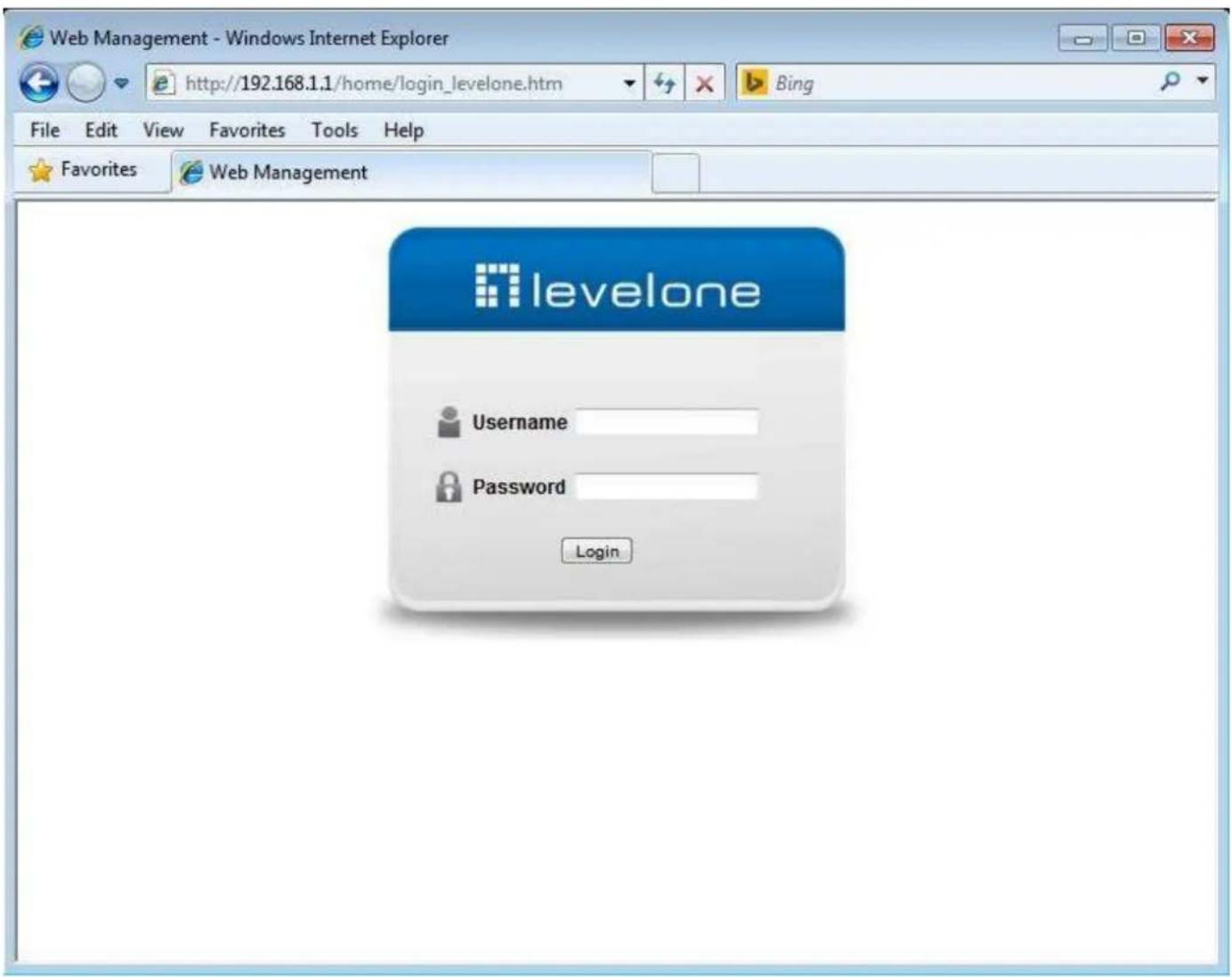

3. Iniciar sesión en el equipo: abra un explorador yonga 192.168.1.1 en la barra de direcciones y, a continuación, presione entrada. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fabrica ("admin"), la contraseña ("admin") y hagablick en ACEPTAR.

Apéndice: Configurar el equipo

Windows 7

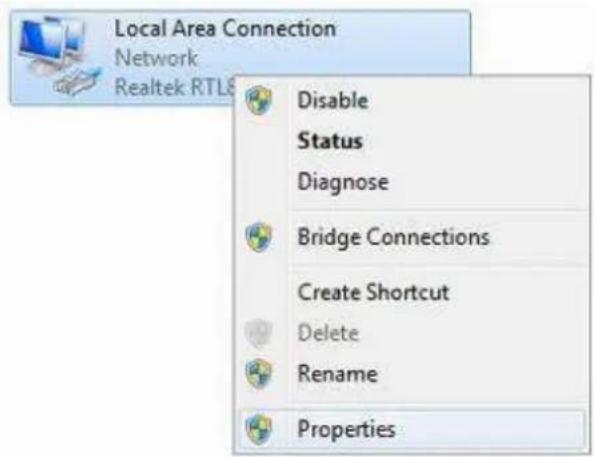

1. Hagablick en Inicio Panel de control Redes e Internet Centro de redes y recursos compatidos Cambiar configuracion del adaptor, hagablick con el boton derechocho en Conexion local y seleccione Propiedades;

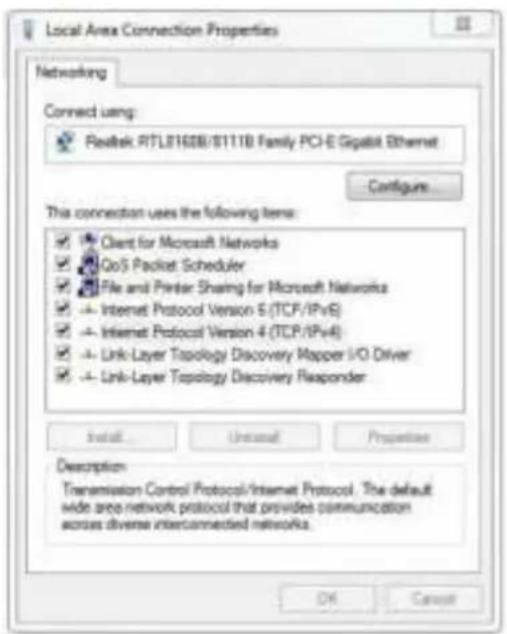

1. Haga doble cli en Protocolo de Internet 4 (TCP/IPv4);

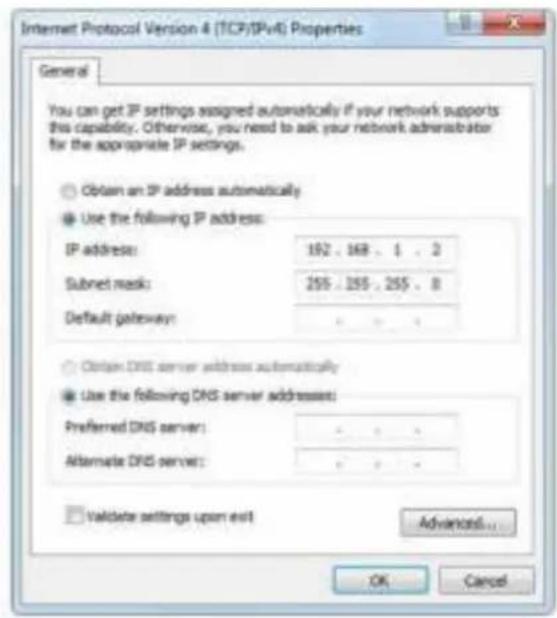

1. Establishzca la direccion IP del equipo: la direccion IP del equipo debe ser cualesera de lassiguientes direcciones IP disponibles: 192.168.1.2 192.168.1.254.A continuacion, haga click en Aceptar para volver a la pagina anterior y, porultimate, haga click en Aceptar.

Italiano

Instalacao na mesa de trabajo

Anexo: Configurar o computador

Windows 7
