| Caractéristique | Détails |
|---|---|
| Type de produit | Commutateur réseau |
| Nombre de ports | 8 ports 10/100/1000 Mbps |
| Normes réseau | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab |
| Alimentation | Alimentation externe 100-240V AC |
| Dimensions | 220 x 120 x 30 mm |
| Poids | 1,2 kg |
| Température de fonctionnement | 0 à 50 °C |
| Utilisation | Idéal pour les réseaux domestiques et de petites entreprises |
| Maintenance | Pas d'entretien requis, vérifier régulièrement les connexions |
| Sécurité | Protection contre les surtensions |
| Garantie | 2 ans |
| Informations supplémentaires | Installation plug-and-play, sans configuration nécessaire |
FOIRE AUX QUESTIONS - GEL2861 LEVELONE
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice GEL2861 - LEVELONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GEL2861 de la marque LEVELONE.
MODE D'EMPLOI GEL2861 LEVELONE

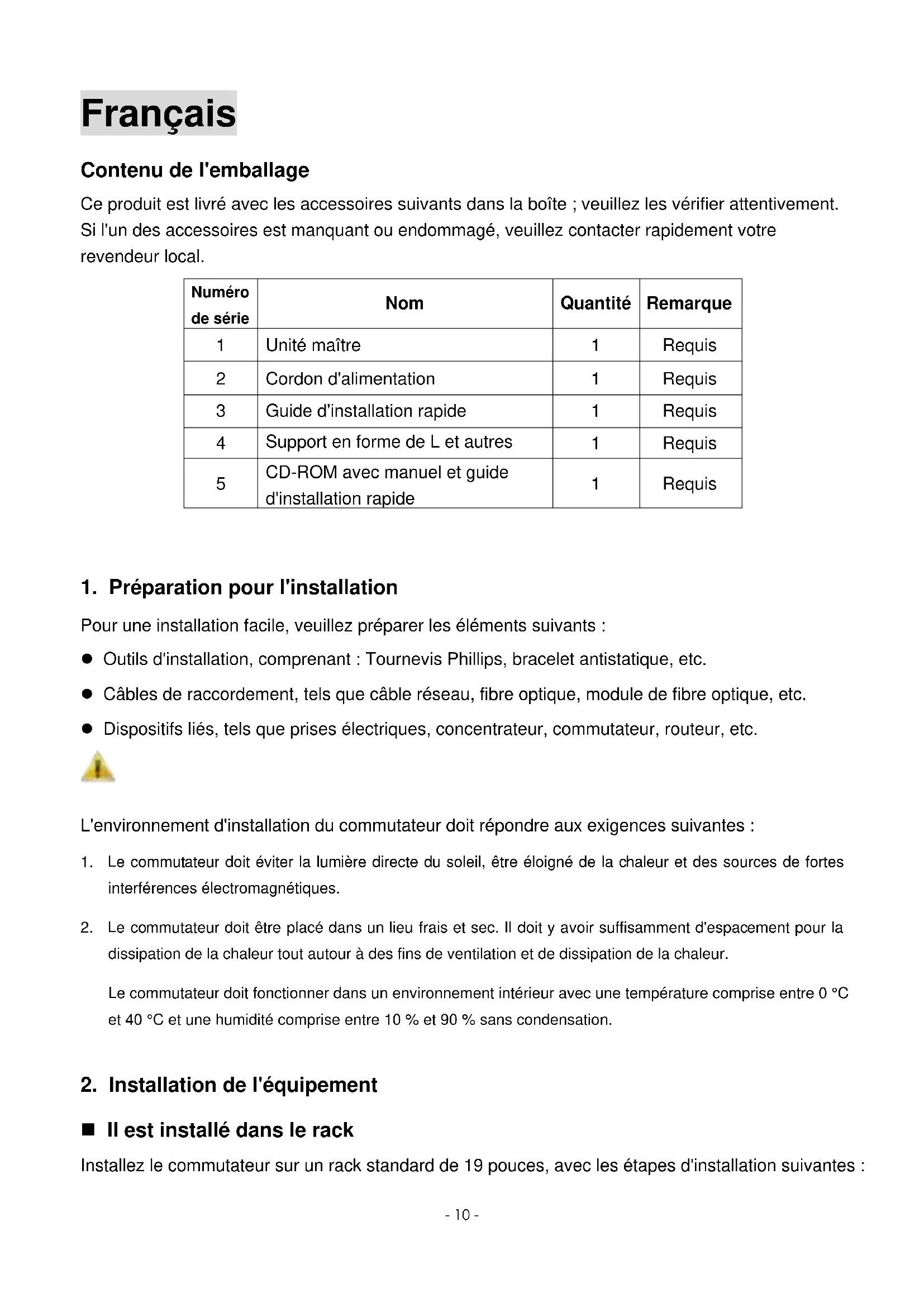

freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.- 10 - Français Contenu de l'emballage Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local. Numéro de série Nom Quantité Remarque
Cordon d'alimentation
Guide d'installation rapide
Support en forme de L et autres accessoires
CD-ROM avec manuel et guide d'installation rapide
1. Préparation pour l'installation
Pour une installation facile, veuillez préparer les éléments suivants : Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc. Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc. Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc. L'environnement d'installation du commutateur doit répondre aux exigences suivantes :
1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes
interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la
dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur. Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 40 °C et une humidité comprise entre 10 % et 90 % sans condensation.
2. Installation de l'équipement

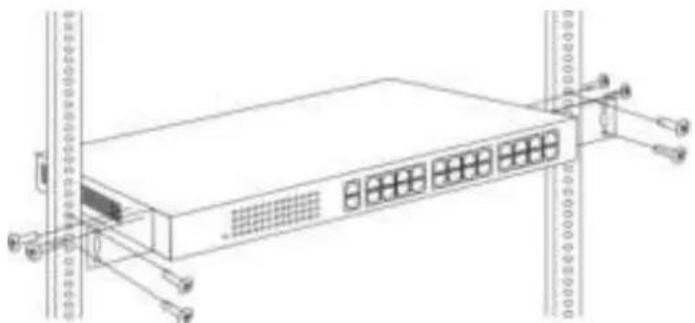

Il est installé dans le rack Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :- 11 -
1. Vérifiez la mise à la terre et la stabilité du rack ;
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du
panneau du commutateur et fixez-les avec les vis provenant des accessoires ;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités
du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale ;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la

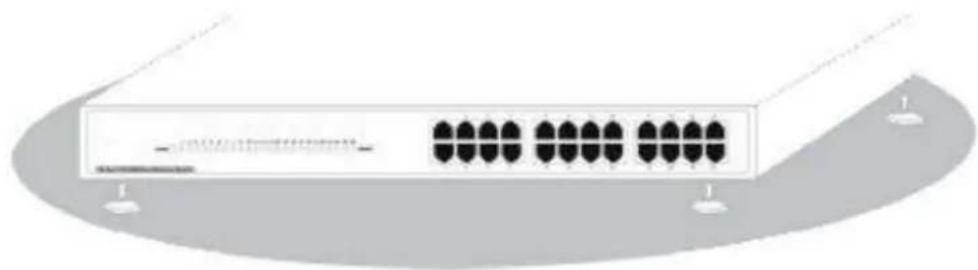

prise électrique. Installé sur la table de travail Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :
1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment
grande, stable et correctement mise à la terre ;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4
emplacements ronds au fond du boîtier ;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable ;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la
1. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz,
assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
2. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du
commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
3. Ne placez pas d'objets lourds sur le commutateur.- 12 -
3. Connexion à l'équipement
1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.

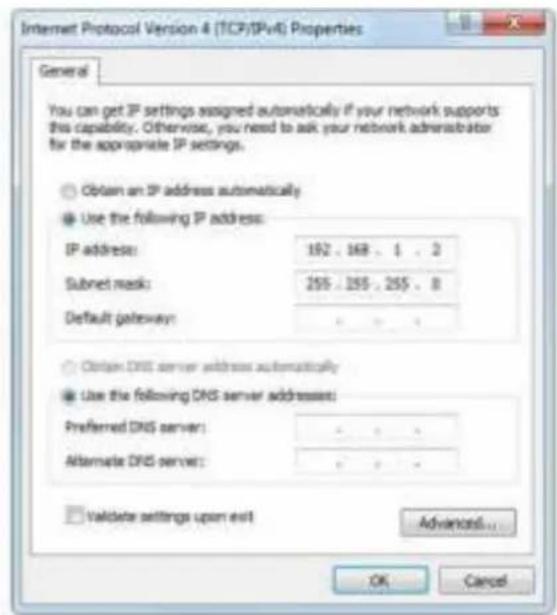

2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre

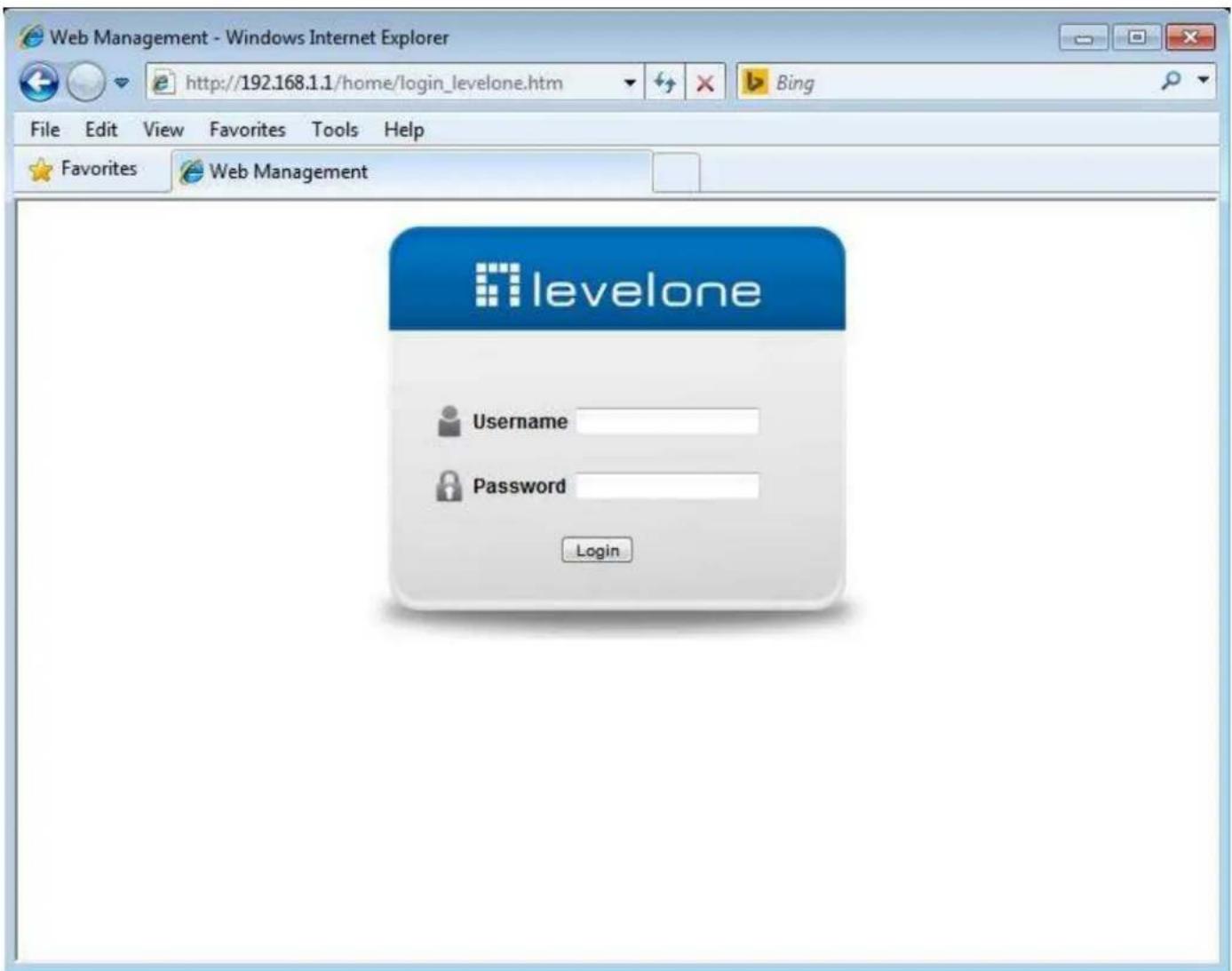

3. Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre
d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.- 13 - Annexe : Configurer votre ordinateur Windows 7

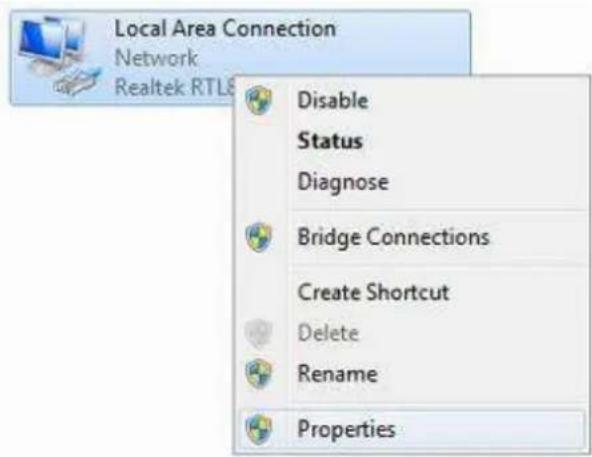

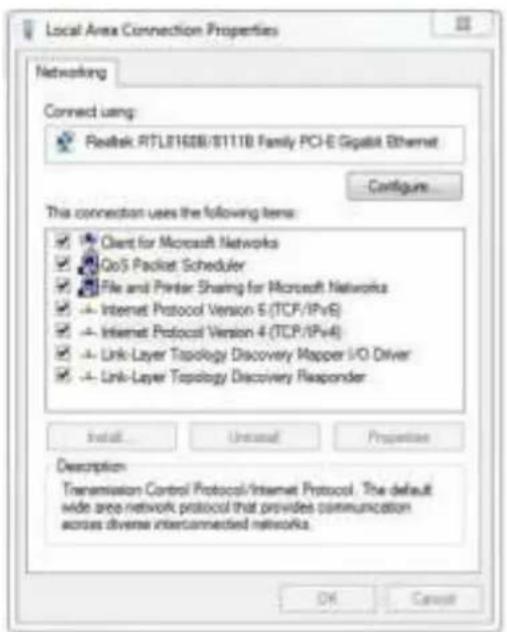

1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre
réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;
