MANUAL DE UTILIZADOR GEL2861 LEVELONE

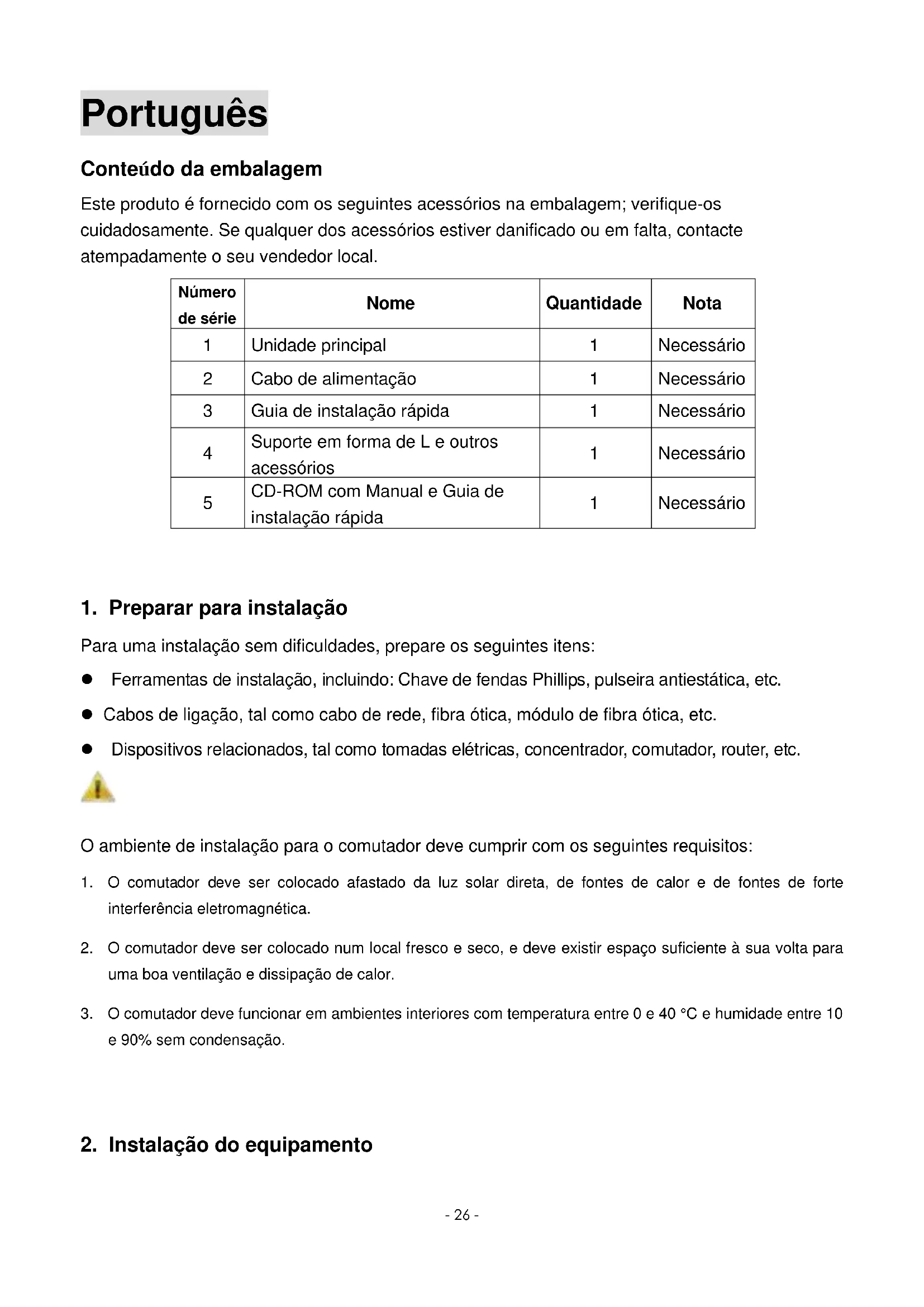

«OK».- 26 - Português Conteúdo da embalagem Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local. Número de série Nome Quantidade Nota

Guia de instalação rápida

Suporte em forma de L e outros acessórios

CD-ROM com Manual e Guia de instalação rápida

1. Preparar para instalação

Para uma instalação sem dificuldades, prepare os seguintes itens: Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc. Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc. Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc. O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos:

1. O comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte

interferência eletromagnética.

2. O comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para

uma boa ventilação e dissipação de calor.

3. O comutador deve funcionar em ambientes interiores com temperatura entre 0 e 40 °C e humidade entre 10

e 90% sem condensação.

2. Instalação do equipamento- 27 -

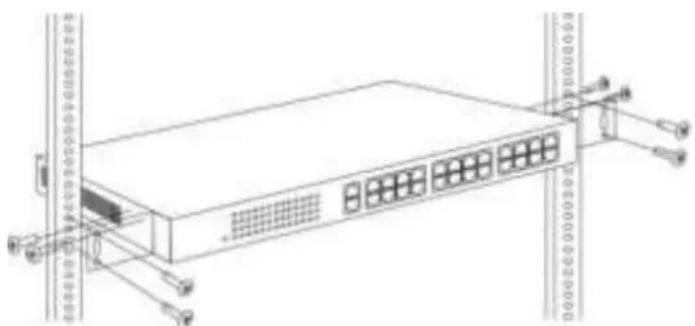

Instalação em bastidor Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

1. Verifique a ligação à terra e a estabilidade do bastidor;

2. Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do

comutador e fixe-os com os parafusos fornecidos;

3. Coloque o comutador no local apropriado no bastidor e suporte-o usando um tabuleiro;

4. Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para

assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;

5. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada

elétrica. Instalação na mesa de trabalho Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo:

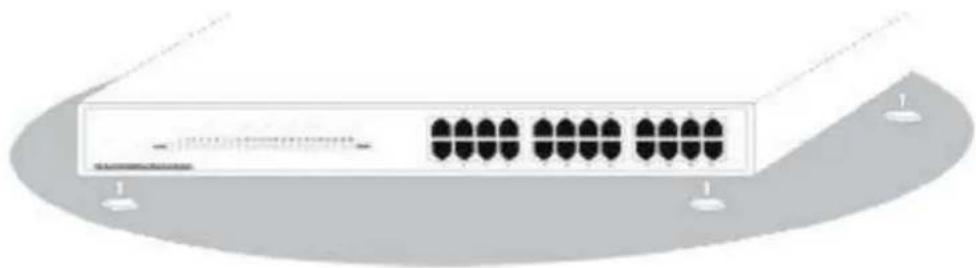

1. Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho

suficientemente grande, estável e devidamente ligada à terra;

2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circulares na

parte inferior da caixa;

3. Volte o comutador para cima e coloque-o na mesa de trabalho de forma estável;

4. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada

1. O comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a

ligação à terra estão normais antes de ligar a energia.

2. Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso

afirmativo, tal indica que a fonte de alimentação está ligada corretamente.

3. Não coloque objetos pesados sobre o comutador.- 28 -

3. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computador.

2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

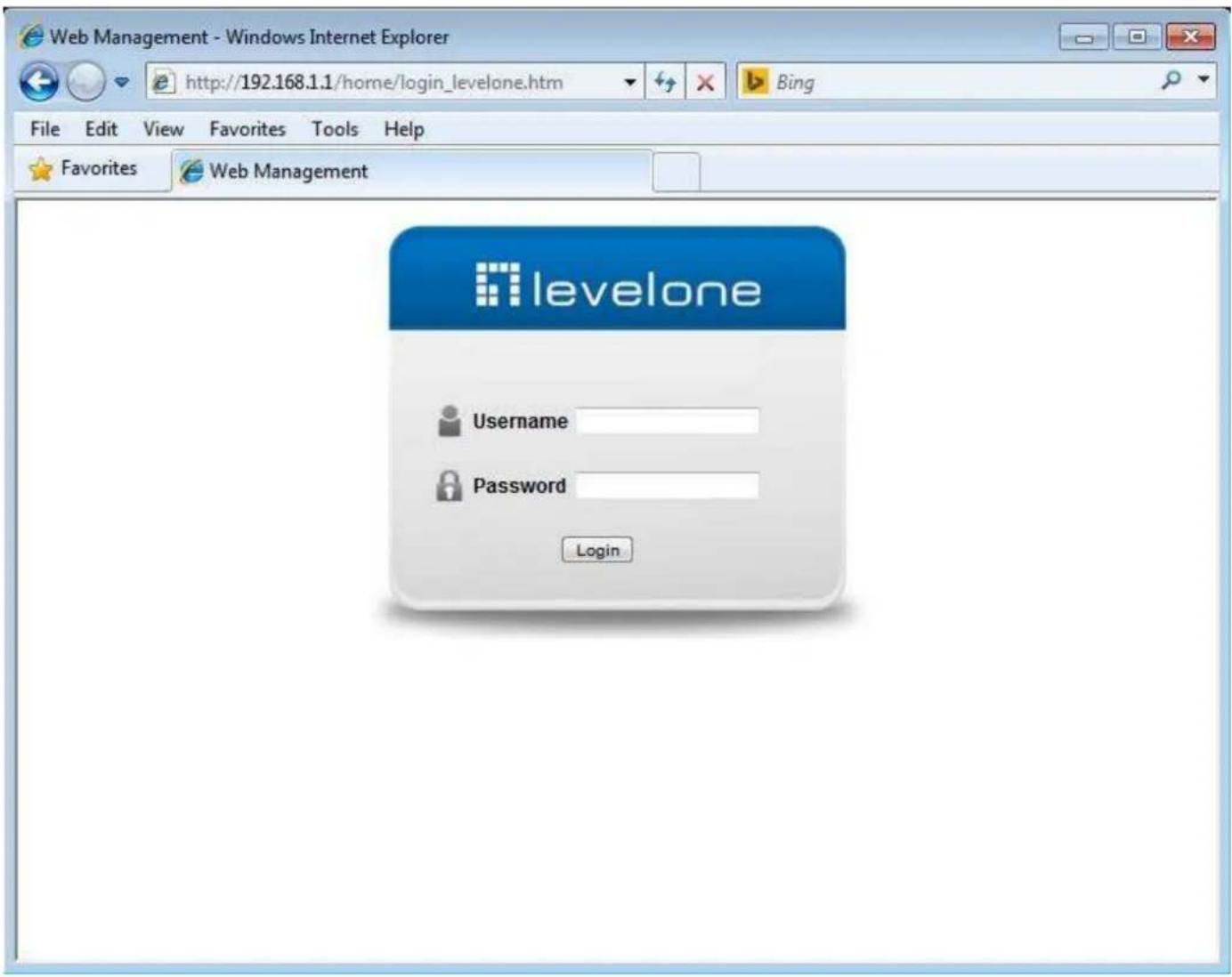

3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e

depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.- 29 - Anexo: Configurar o computador Windows 7

1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e

Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

2. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

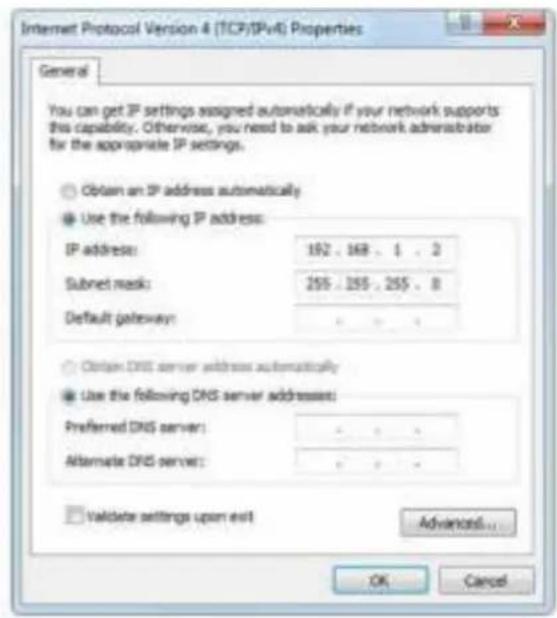

Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 ~ 192.168.1.254. Clique em OK. Para voltar para a página anterior, clique em OK.- 30 -
