MANUAL DE USUARIO GEL5261 LEVELONE

Containido del paquete

Este produit se proportionscna con los seguentes accesos incluidos en el paquete; compruebelos minuciosamente. Si algo n de los accesos falta o está daado,pongase en contacto con.nuestro distribuidor a tiempo.

Número de series	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guía de instalación<rápida	1	Necesaria
4	Soporte con forma de L y除外s	1	Requerido
5	CD-ROM con el manual y la guía de instalación<rápida	1	Requerido

1. Prepararse para la instalacion n

Para llvar a cabo una instalacion sin problemas,prepare los seguides elementos:

Herramentas de instalacion: destornillador Phillips, correa antiestatica para la muñeca, etc.
- Cables de conexión, como el cable de red, la fibra optica, el modulo de fibra optica, etc.
Dispositivos relacionados, como tomas de corrente electrica, concentrador, commutador, enrutador, etc.

El entorno de instalacion para el conmutador debe cumplir los siguientes requisitos:

1. El comutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
2. El commutador debe colocarse en un lugar frio y seco, y debe haber un espace suficiente para disipar el calor complemente a su alrededor para促成ir la ventilacion y la disipacion de calor adecuadas.
3. El conmutador debe funcionar en interiores con una temperatura de entre 0^ y 40^ y una humedad de entre 10% y 90% sin condensacion.

2. Instalaci n del equipo

Se instala en el bastidor

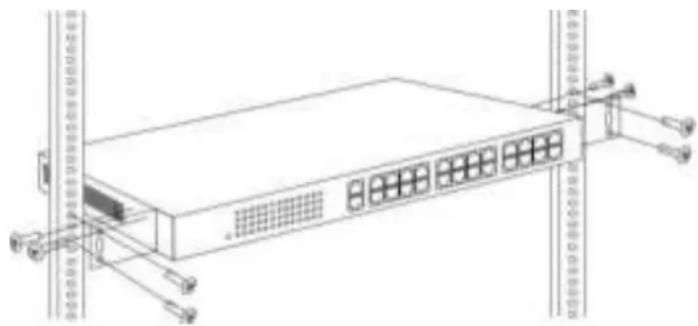

Instale el conmutador en un bastidor estandar de 19 pulgadas y siga los pasos de instalacion que se

indican a continuación:

1. Compruebe la toma de tierra y la estabilidad del bastidor;
2. Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de commutacion y fijelos con los tornillos incluidos con los accesorios;
3. Colque el conmutador en la ubicacion adecuada del bastidor y apoyoel utilizinguna bandeja;
4. Fije los soportes con forma de L en la ranuras de guía fjadas a también extremos del bastidor para garantizar que el conmutador se pueda montar en dicho bastidor de unaforma estable y horizontal;
5. Utilice un cable de alimentacion para enchufar el conductor de alimentacion del commutador a la toma de alimentacion.

Instalado en la mesa de trabajo

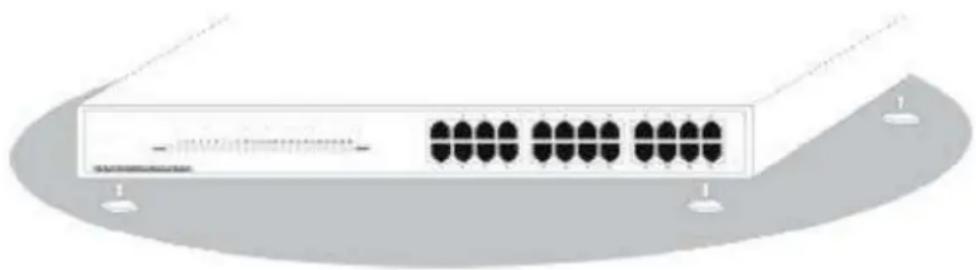

Instale el commutador en una mesa de trabajo y siga los pasos de instalacion que se indicate a continuacion:

1. Coloque el conmutador con su parte inferioría para arriba en una mesa de trabajo suficientemente grande, estable y correctamente connectada a tierra;
2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasa respectivamente;
3. De la vuelta al conmutador y colóquelo en la mesa de trabajo deforma que quede estable;
4. Utilice un cable de alimentacion para enchufar el conductor de alimentacion del commutador a la toma de alimentacion.

1. El conmutador utilizes corriente alterna con los values de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra está en buen estado antes de conectar la alimentación.

2. Después de conectar la alimentación, compruebe que el indicator de alimentación del commutador (Alimentación) está encendido, enuyo caso indica que el suministro electrico está connectado correctamente.

3. No coloque objetos pesados sobre el conmutador.

3. Iniciar sesión en el equipo

1. Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
2. Establishzca las propiedades TCP/IP del equipo. Consulte el Apendice: Configurar equipo.

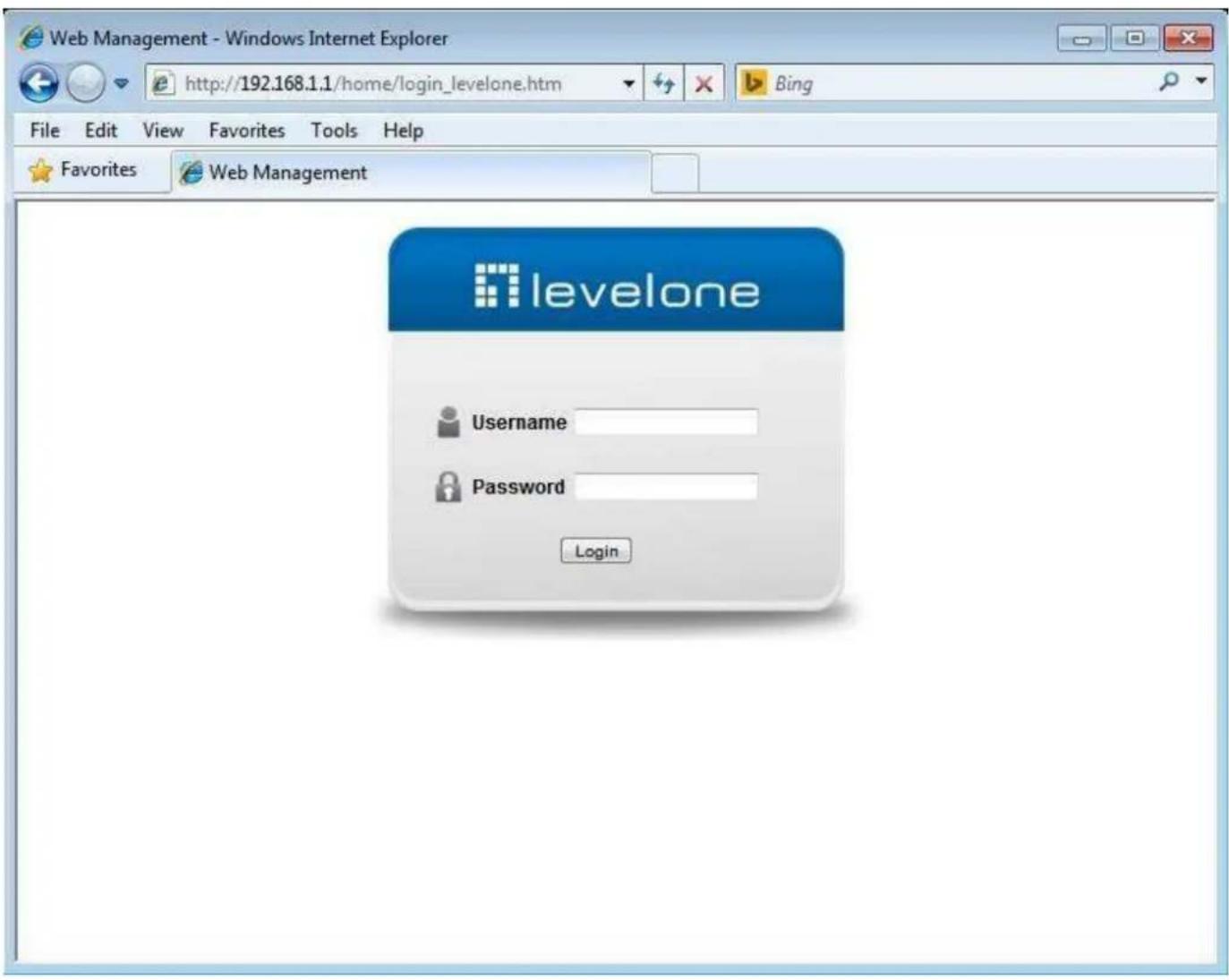

3. Iniciar sesión en el equipo: abra un explorador ycribe 192.168.1.1 en la barra de direcciones y, a continuación, presione entrada. En la interfaz de起初 de sesión desplegable, introduzca el nombre de usuario de inizio de sesión de fabrica ("admin"), la contraseña ("admin") y hagablick en ACEPTAR.

Apéndice: Configurar el equipo

Windows 7

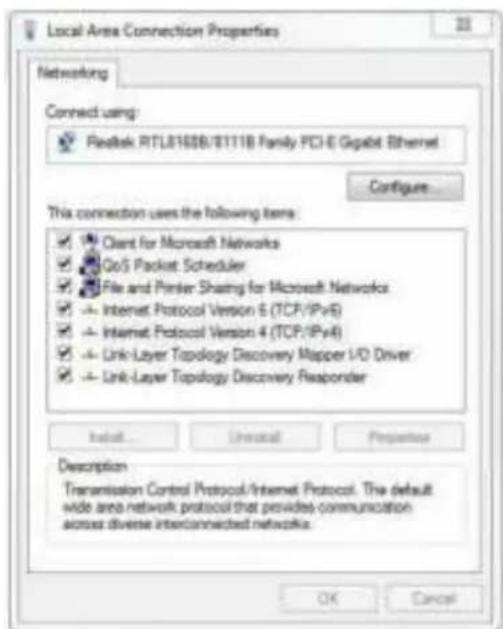

1. Hagablick en Inicio Panel de control Redes e Internet Centro de redes y recursos compatidos Cambiar configuracion del adaptor, hagablick con el boton derechocho en Conexion local y seleccione Propiedades;

2 Haga doble cli en Protocolo de Internet 4 (TCP/IPv4);

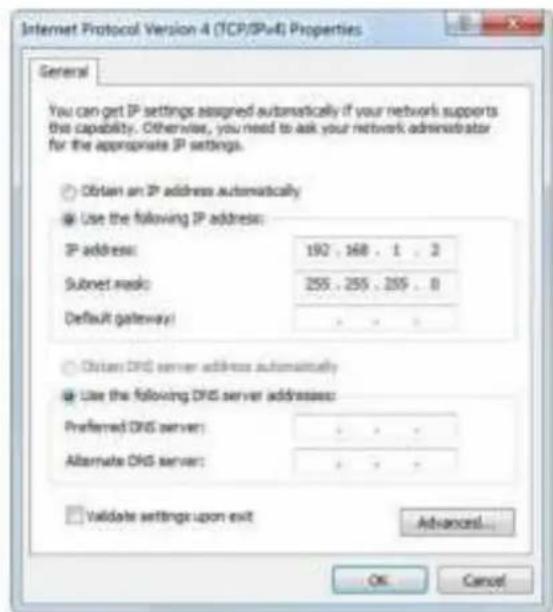

1. Establishzca la direccion IP del equipo: la direccion IP del equipo debe ser cualesera de las siguientes direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.254. A continuacion, haga click en ACEPTar para volver a la pagina anterior y, porultimate, haga click en ACEPTar.

Italiano

Instalacao na mesa de trabajo

Anexo: Configurar o computador

Windows 7
