MANUAL DE UTILIZADOR GEL5261 LEVELONE

Conteudo da embalagem

Este produit é fornecido com os seguentes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.

Número de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Cabo de alimentação	1	Necessário
3	Guia de instalação<rapida	1	Necessário
4	Suporte em forma de L e outros acessórios	1	Necessário
5	CD-ROM com Manual e Guia de instalação<rapida	1	Necessário

1. Preparar para instalação

Para uma instalação sem dificuldades,prepare os seguintes itens:

Ferramentas de instalacao, incluindo: Chave de fendas Phillips, pulseira antiestatica, etc.
- Cabos de ligação, tal como cabo de rede, fibra otica, modulo de fibra otica, etc.
Dispositivos relacionados, tal como tomas eletricas, concentrador, comutador, router, etc.

O ambiente de instalacao para o comutador deve cumprir com os seguintes requisitos:

1. O comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.
2. O comutador deve ser colocado num local fresco e seco, e deve existir esqpo suficiente a sua volta para uma boa ventilacao e dissipacao de calor.
3. O comutador deve的功能在各面的内力。

2. Instalação do equipamento

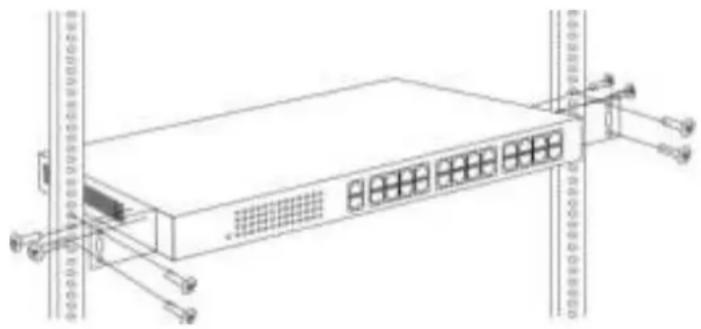

Instalacao em bastidor

Instale o comutador num bastidor padrão com 19 polegadas, seguido os passos de instalação abaixo:

1. Verifique a ligaçao à terra e a estabilitadedebastidar;
2. Instale osinous em forma de L incluidos nos accesórios em ambos os lados do pail do comutador e fixe-os com os parafusos fornecidos;
3. Cologne o comutador no local apropriado no bastidor e suporte-o usingo um tabuleiro;
4. Fixe os suportes em forma de L nas ranhuras guia fixas airos lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estavel na horizontal;
5. Use um cabo de alimentacao para ligar o conector de energia do comutador a uma tomada eletrica.

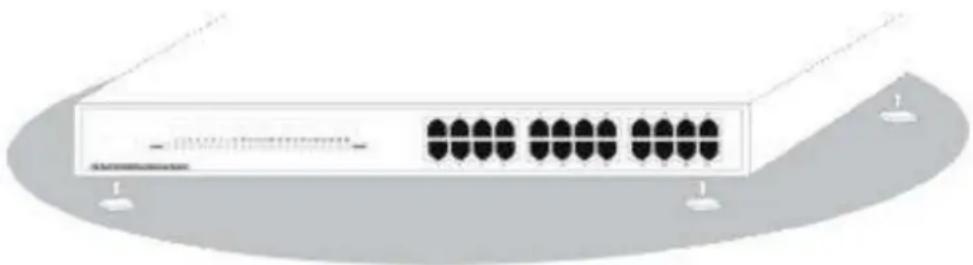

Instale o comutador numa mesa de trabajo, seguido os passos de instalacao abaixo:

1. Coloque o comutador com a parte inferior voltada para cima num mesa de trabajo suficientemente grande, estavel e devidamente ligada à terra;
2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circularares na parte inferior da caixa;
3. Volte o comutador para cima e colque-o na mesa de trabajo de forma estavel;
4. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada eletrica.

1. O comutador utilizes 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentacao e a ligaçao à terra está normalais antes de ligar a energia.
2. Depois de ligar, verifique se o indicator de energia (Energia) do comutador está aceso. Em caso affirmativo, tal indica que a fonte de alimentacao está ligada corretamente.
3. Não colque objetivos pesados sobre o comutador.

3. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computations.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

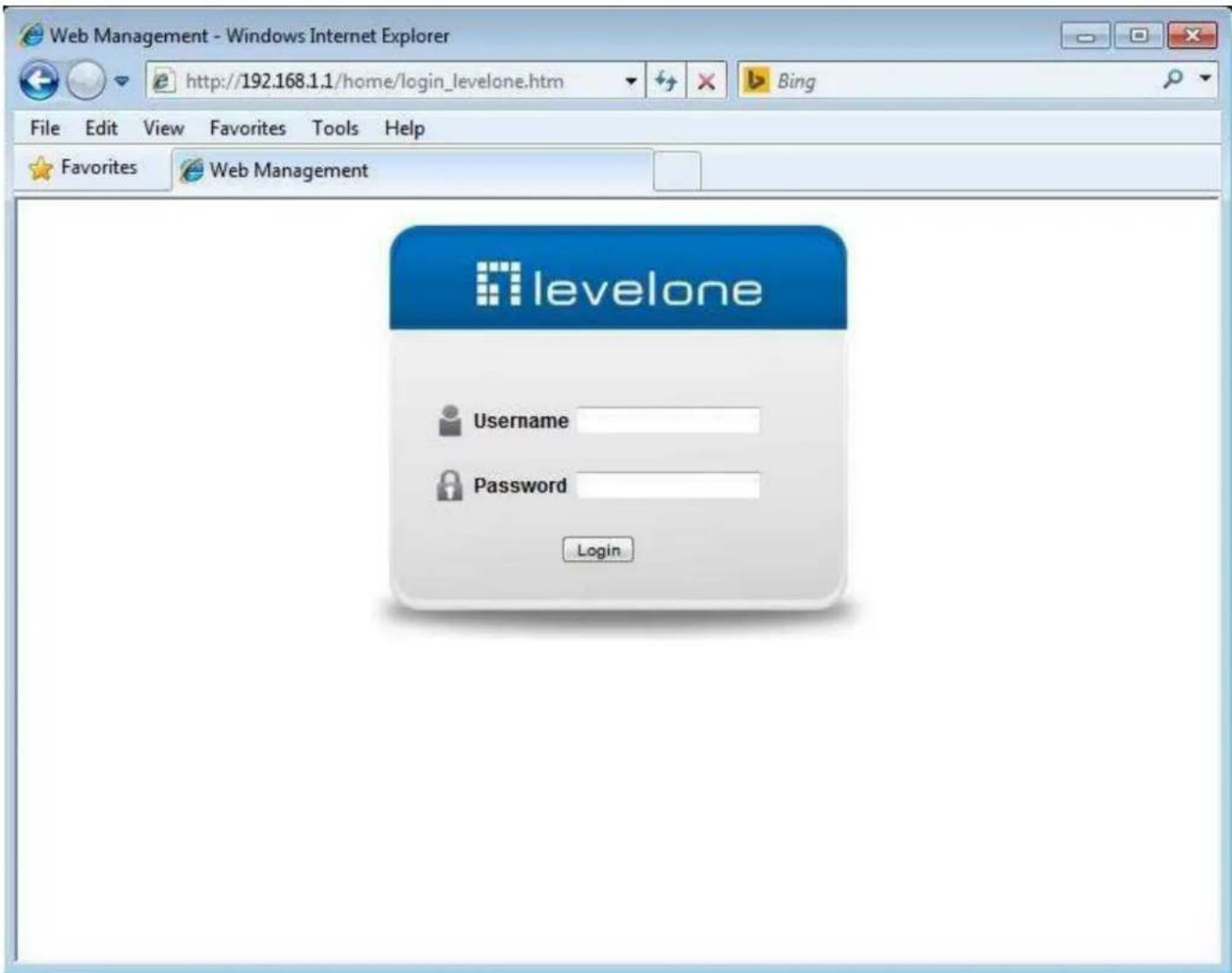

3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços ecede prima Enter. Na janela de inico de sessão introduza o nome de utilizesor "admin" e aPALavra-passe "admin" predefinidos e clique em OK.

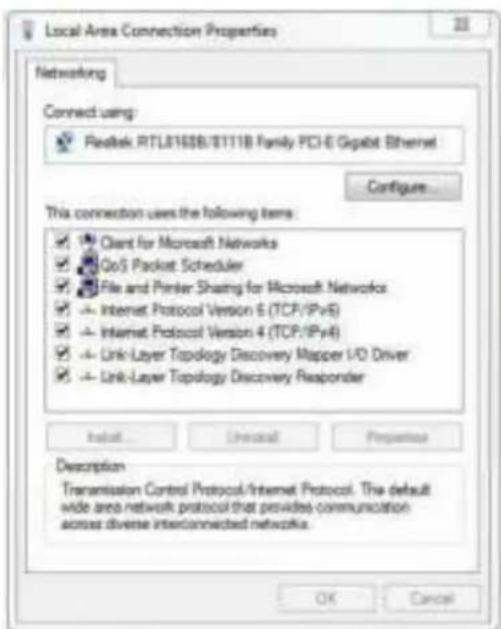

1. Clique em Iniciar→ Paine de Controlo→ Rede e Internet→ Centro de Rede e Partilha→ Alterar definições da placá, clique com o botão direito do rato em Ligação local e seleção Propriedades;

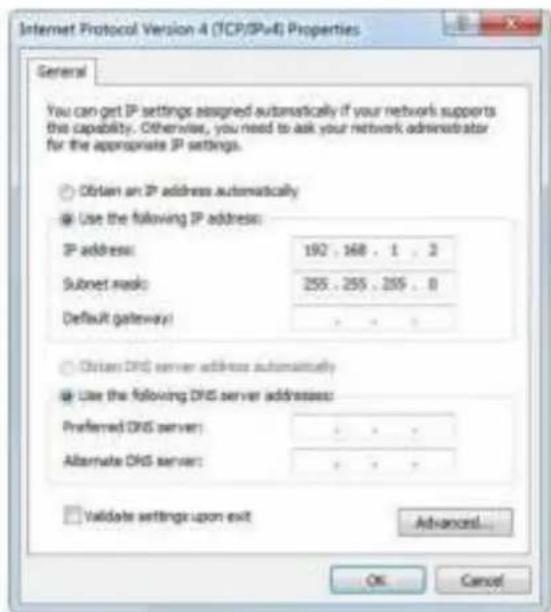

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

Defina o endereço IP do computador: O endereço IP do computador deve estar entre o segunte intervalo de endereços IP livres 192.168.1.2 ~ 192.168.1.254. Clique em OK. Para voltar para a págnina anterior, clique em OK.
