| Caractéristiques techniques | Commutateur 10/100/1000 Mbps, 24 ports, non manageable |
|---|---|
| Utilisation | Idéal pour les réseaux d'entreprise et domestiques, permettant la connexion de plusieurs appareils réseau. |
| Maintenance et réparation | Pas de pièces remplaçables, maintenance préventive recommandée par un nettoyage régulier des ports. |
| Sécurité | Protection contre les surtensions, boîtier en métal pour une meilleure dissipation thermique. |
| Informations générales | Dimensions : 440 x 220 x 44 mm, poids : 2.5 kg, alimentation externe, garantie de 2 ans. |
FOIRE AUX QUESTIONS - GEL5261 LEVELONE
Comment réinitialiser le commutateur LEVELONE GEL5261 ?
Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil, appuyez dessus pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.
Pourquoi mon commutateur ne s'allume-t-il pas ?
Vérifiez si le câble d'alimentation est correctement connecté et si la prise fonctionne. Essayez de brancher le commutateur sur une autre prise pour confirmer.
Comment savoir si le commutateur fonctionne correctement ?
Les voyants LED doivent être allumés et stables. Si des voyants clignotent de manière anormale, cela peut indiquer un problème de connexion.
Quels types de câbles puis-je utiliser avec le commutateur LEVELONE GEL5261 ?
Vous pouvez utiliser des câbles Ethernet de catégorie 5e ou supérieure pour assurer une connectivité optimale.
Comment configurer le commutateur pour un réseau spécifique ?
Le commutateur LEVELONE GEL5261 est un modèle plug-and-play, ce qui signifie qu'il n'y a pas de configuration nécessaire. Branchez simplement les appareils et il s'occupera du reste.
Que faire si certaines connexions ne fonctionnent pas ?
Vérifiez les câbles et assurez-vous qu'ils sont correctement connectés. Testez également les ports en branchant un autre appareil pour déterminer si le problème vient des ports ou des appareils connectés.
Le commutateur LEVELONE GEL5261 prend-il en charge la gestion des VLANs ?
Non, le LEVELONE GEL5261 est un commutateur non géré, il ne prend pas en charge la gestion des VLANs.
Comment puis-je savoir combien de périphériques peuvent être connectés au commutateur ?
Le LEVELONE GEL5261 dispose de 24 ports Ethernet, vous pouvez donc connecter jusqu'à 24 périphériques.
Puis-je utiliser le LEVELONE GEL5261 à l'extérieur ?
Non, le LEVELONE GEL5261 est conçu pour une utilisation en intérieur seulement. Évitez de l'exposer à des conditions climatiques extérieures.
Questions des utilisateurs sur GEL5261 LEVELONE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice GEL5261 - LEVELONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GEL5261 de la marque LEVELONE.
MODE D'EMPLOI GEL5261 LEVELONE

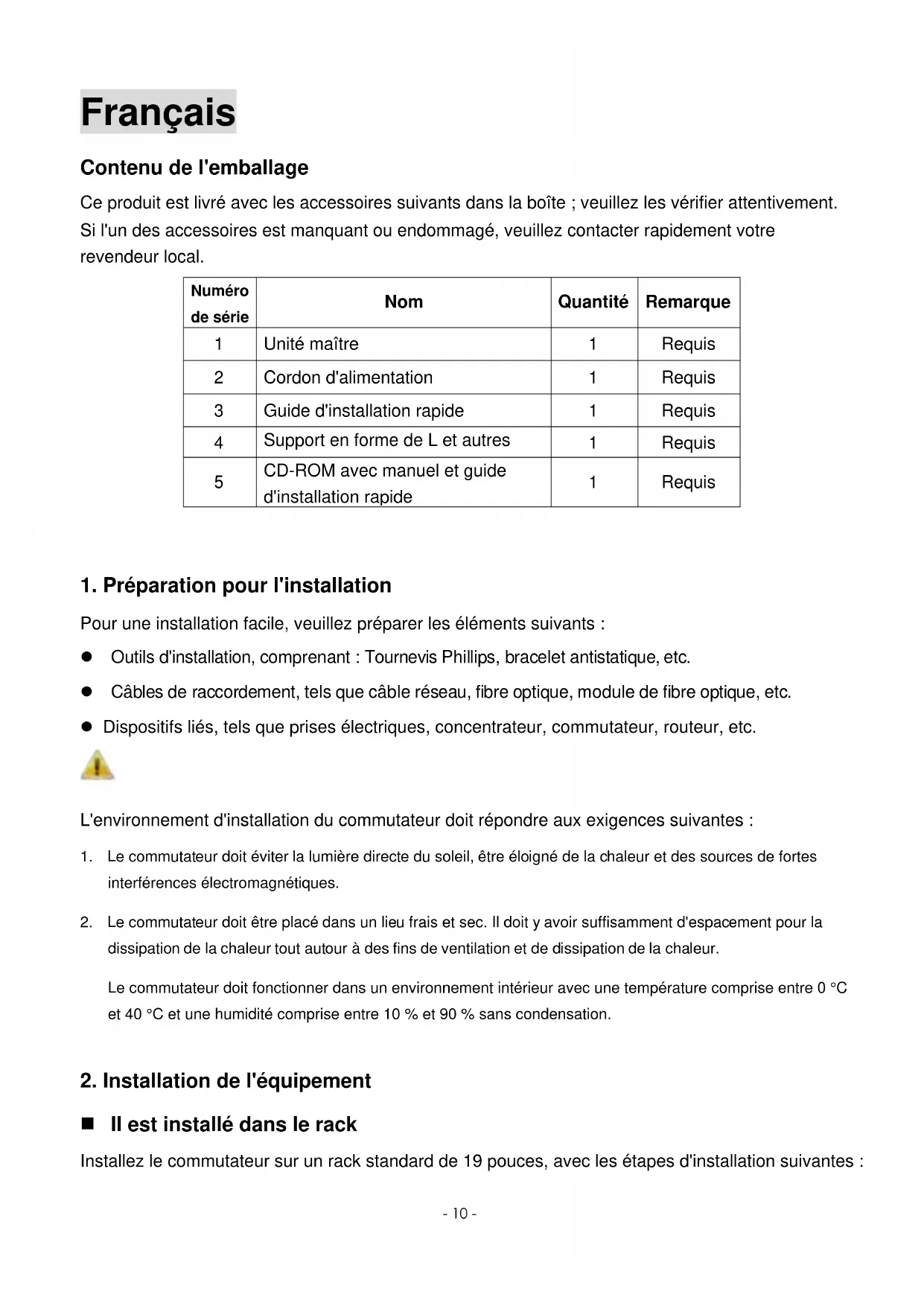

Contenu de l'emballage
Ce produit est livre avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.
| Nombre de série | Nom | Quantité | Remarque |
| 1 | Unité maître | 1 | Requis |
| 2 | Cordon d'alimentation | 1 | Requis |
| 3 | Guide d'installation rapide | 1 | Requis |
| 4 | Support en forme de L et autres | 1 | Requis |
| 5 | CD-ROM avec manuel et guide d'installation rapide | 1 | Requis |
1. Préparation pour l'installation
Pour une installation facile, veuilles préparer les éléments suivants :
- Outils d'installation, complenant : Tournevis Phillips, bracelet antistatique, etc.
Cables de raccordement, tels que cable reseau, fibre optique, module de fibre optique, etc.
Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.
L'environnement d'installation du commutateur doit répondre aux exigences suivantes :
- Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences electromagnétiques.
- Le commutateur doit être place dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
Le commutateur doit fonctionner dans un environnement interieur avec une temperature comprise entre 0^ et 40^ et une humidite comprise entre 10% et 90% sans condensation.
2. Installation de l'équipement

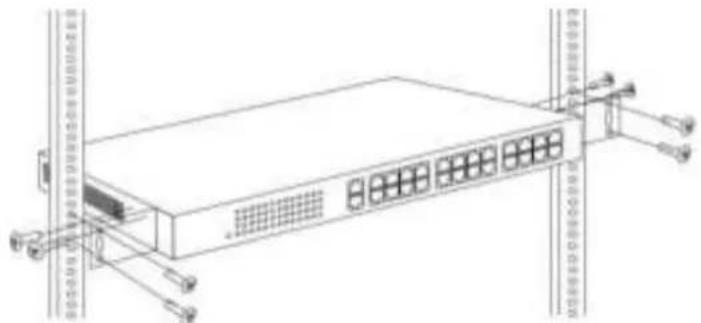

Il est installé dans le rack
Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :
- Vérifiez la mise à la terre et la stabilité du rack ;
- Installez les deux supports en forme de L provenant des accessoires sur les deux cots du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
- Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau ;
- Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale;
- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

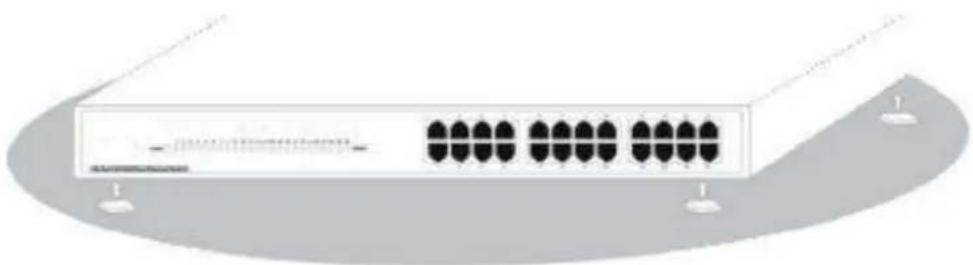

Installé sur la table de travail
Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :
- Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
- Retirez le papier adhesif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier ;
- Retournez le commutateur et place-le sur la table de travail de maniere stable ;
- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
- Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation electrique et la mise à la terre sont normales avant demettre sous tension.
- ÀpRES avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
- Ne placez pas d'objects lourds sur le commutateur.
3. Connexion à l'équipement
- Raccordez le cable d'interface RJ-45 d'un commutateur à un ordinateur avec un cable réseau.
- Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.

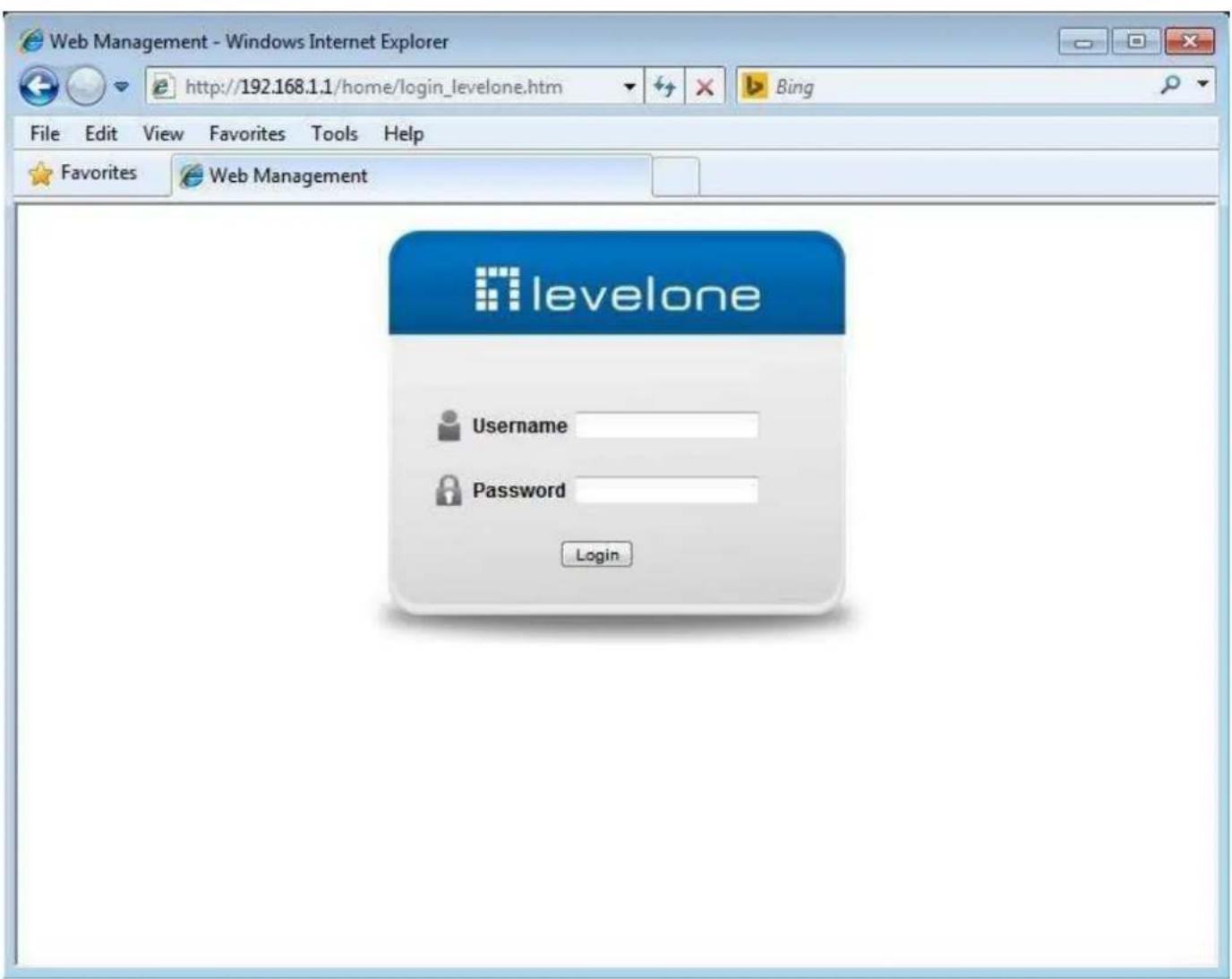

- Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passer « admin » et cliquez sur OK.
Annexe : Configurer votre ordinateur
Windows 7

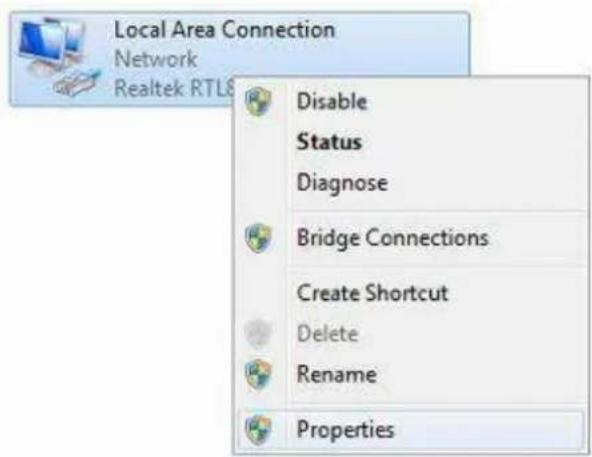

- Cliquez sur Demarrer-> Panneau de configuration-> Rseau et Internet-> Centre reseau et partage-> Modifier les parametes de l'adaptateur, faites un clic droit sur Connexion locale et selectionnez Propriétés;

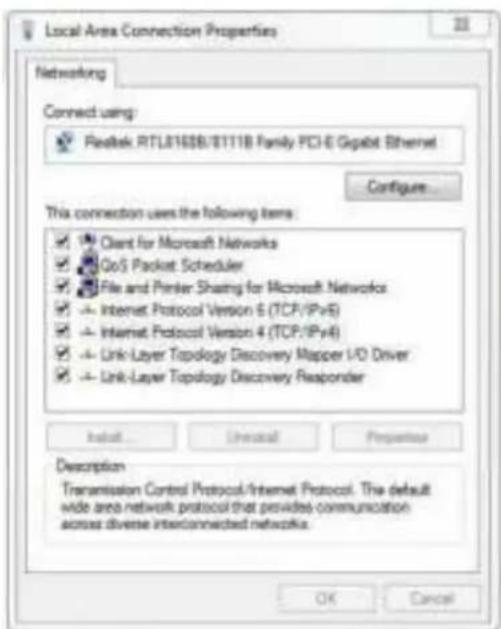

- Double-cliquez sur Internet Protocol 4 (TCP/IPv4);

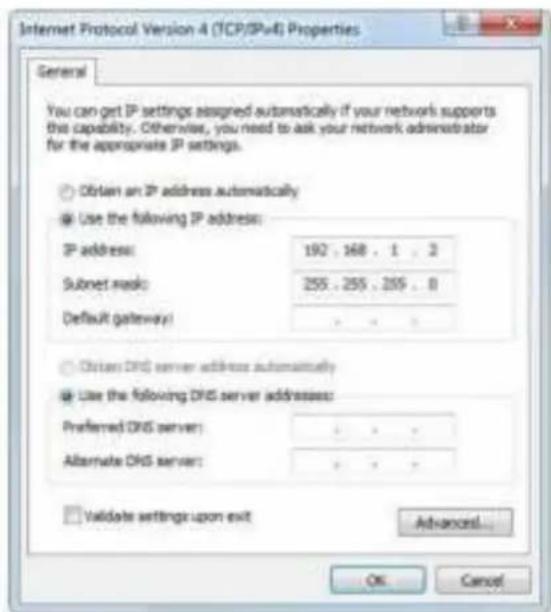

- Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK, pour returner à la page précédente, cliquez sur OK.
