Tipo de producto	Aspirador robot
Marca	ECOVACS
Modelo	DEEBOT 901 (DE5G)
Alimentación eléctrica del robot	12 V CC (batería de iones de litio 3000 mAh)
Estación de carga	Modelo CH1630A, entrada 100-240 V~ 50/60 Hz 25 W, salida 20 V CC 0,8 A
Sensores	Láser LDS, sensores anticolisión y parachoques, sensores anticaídas
Conectividad	Wi-Fi 2,4 GHz (2 412-2 472 MHz), aplicación ECOVACS (iOS 9.0+, Android 4.0+)
Modos de limpieza	Automático, regreso a la estación, programación mediante aplicación
Opciones de aspiración	Cepillo principal (limpieza profunda) y aspiración directa (antipelo)
Cepillos laterales	4 cepillos incluidos, reemplazo cada 3 a 6 meses
Filtros	Filtro de esponja y filtro de alta eficiencia, reemplazo cada 3 a 6 meses
Mantenimiento regular	Limpieza semanal de filtros y cepillos; herramienta de limpieza multifunción incluida
Seguridad	Sensores anticaídas, parada en obstáculo, uso solo en interiores
Contenido del paquete	Robot, estación de carga, 4 cepillos laterales, cepillo principal, opción de aspiración directa, filtro de esponja, filtro de alta eficiencia, herramienta de limpieza multifunción, manual de instrucciones, guía de inicio rápido
Garantía	Consulte al servicio al cliente de ECOVACS

Preguntas frecuentes - DEEBOT 901 ECOVACS

¿Cómo recargar mi DEEBOT 901?

Coloque el robot en la estación de carga. Asegúrese de que los contactos de carga del robot estén bien conectados a los pines de recarga. El robot se recarga automáticamente cuando la batería está baja. Para una primera carga, déjelo 4 horas. Si la batería está completamente descargada, reactívela colocando el robot en la estación, espere 3 minutos, retírelo, repita 3 veces, luego cargue normalmente.

¿Qué hacer si el robot no vuelve a la estación de carga?

Verifique que la estación de carga esté correctamente posicionada: libre de obstáculos, con al menos 0,5 m a cada lado y 1,5 m al frente. Consulte la sección 3.2 del manual para más detalles.

¿Cómo conectar el robot a la aplicación ECOVACS?

Descargue la aplicación ECOVACS desde App Store o Google Play. Asegúrese de que el robot esté encendido y que el LED Wi-Fi parpadee lentamente. Si no es así, presione el botón de reinicio con una aguja durante 3 segundos. Siga las instrucciones en la aplicación para configurar la red Wi-Fi.

¿Cuál es la diferencia entre el cepillo principal y la aspiración directa?

El cepillo principal ofrece una limpieza profunda gracias a una combinación de cepillo y fuerte aspiración. La aspiración directa está especialmente diseñada para recoger cabellos sin bloquear el sistema, ideal para dueños de mascotas. Puede instalar uno u otro según sus necesidades.

¿Con qué frecuencia debo limpiar los filtros?

Los filtros (esponja y alta eficiencia) deben limpiarse una vez por semana. Se recomienda reemplazarlos cada 3 a 6 meses para mantener el rendimiento óptimo del robot.

El robot no limpia toda la habitación, ¿por qué?

Asegúrese de que el área de limpieza esté bien ordenada: retire los objetos pequeños del suelo, cables eléctricos, cortinas que toquen el suelo y flecos de alfombras. Ordene los muebles para permitir que el robot acceda a toda la superficie.

El robot se detiene durante la limpieza, ¿qué hacer?

El robot puede estar bloqueado por un obstáculo. Intenta resolver el problema automáticamente. Si la parada persiste, retire manualmente el obstáculo y reinicie el robot. Limpie también la cabeza de aspiración, los cepillos y el depósito de polvo si es necesario.

¿Cómo reemplazar la batería?

La batería solo debe ser reemplazada por personas calificadas. Póngase en contacto con el servicio al cliente de ECOVACS para obtener ayuda. No intente reemplazarla usted mismo.

¿Puedo usar el robot sobre alfombras?

Sí, pero antes de usar el robot sobre una alfombra de pelo corto con bordes de flecos, doble los bordes sobre sí mismos para evitar que se enganchen en el robot. Evite alfombras muy gruesas o con flecos largos.

El LED Wi-Fi parpadea, ¿qué significa?

Un LED Wi-Fi que parpadea lentamente indica que el robot está listo para la configuración de red. Si el LED está fijo o parpadea rápidamente, consulte el manual o reinicie el módulo Wi-Fi presionando el botón de reinicio con una aguja durante 3 segundos.

MANUAL DE USUARIO DEEBOT 901 ECOVACS

Manual de instrucciones

Le felicitamos por la compra de este ECOVACS ROBOTICS DEEBOT. Esperamos que lo utilice durante muchos años. Creemos que este robot le ayudará a mantener su hogar limpio y le dejará más tiempo para disfrutar de otras actividades.

Live Smart. Enjoy Life.

En caso de encontrar problemas no descritos en este Manual de Instrucciones, póngase en contacto con nuestro Centro de Atención al Cliente, donde un técnico podrá ayudarle debidamente.

Para obtener más información, visite la web oficial de ECOVACS ROBOTICS: www.ecovacs.com

La compañía se reserva el derecho a realizar cambios tecnológicos o de diseño en sus productos para una continua mejora.

Gracias por confiar en DEEBOT.

Índice

1. Instrucciones importantes de seguridad....44
2. Contenido de la caja y especificaciones técnicas ....48
3. Funcionamiento y programación....51
4. Mantenimiento .....56
5. Solución de problemas ....60

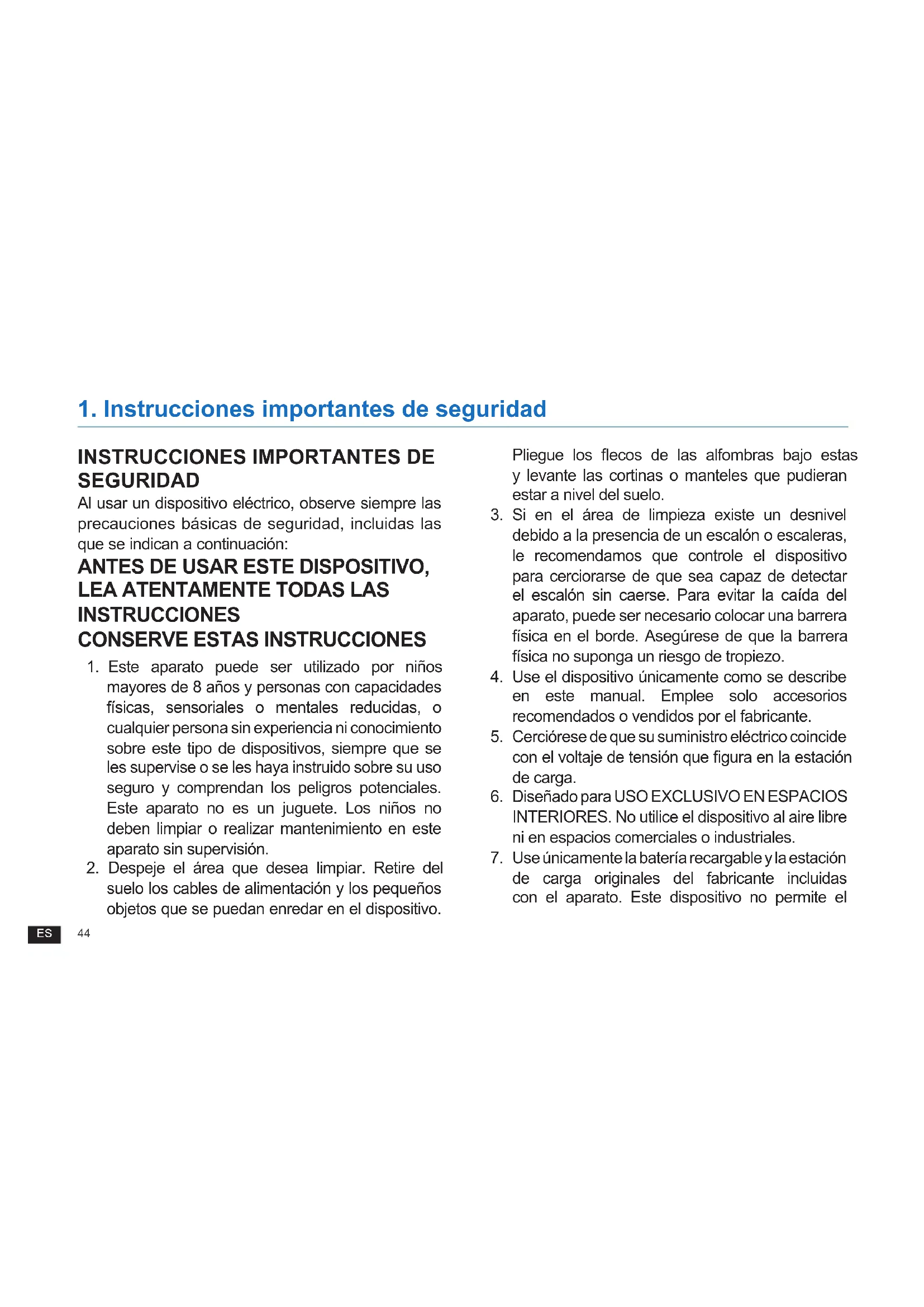

1. Instrucciones importantes de seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Al usar un dispositivo eléctrico, observe siempre las precauciones básicas de seguridad, incluidas las que se indican a continuación:

ANTES DE USAR ESTE DISPOSITIVO, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES CONSERVE ESTAS INSTRUCCIONES

1. Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o cualquier persona sin experiencia ni conocimiento sobre este tipo de dispositivos, siempre que se les supervise o se les haya instruido sobre su uso seguro y comprendan los peligros potenciales. Este aparato no es un juguete. Los niños no deben limpiar o realizar mantenimiento en este aparato sin supervisión.

2. Despeje el área que desea limpiar. Retire del suelo los cables de alimentación y los pequeños objetos que se puedan enredar en el dispositivo.

Pliegue los flecos de las alfombras bajo estas y levante las cortinas o manteles que pudieran estar a nivel del suelo.

1. Si en el área de limpieza existe un desnivel debido a la presencia de un escalón o escaleras, le recomendamos que controle el dispositivo para cerciorarse de que sea capaz de detectar el escalón sin caerse. Para evitar la caída del aparato, puede ser necesario colocar una barrera física en el borde. Asegúrese de que la barrera física no suponga un riesgo de tropiezo.

2. Use el dispositivo únicamente como se describe en este manual. Emplee solo accesorios recomendados o vendidos por el fabricante.

3. Cerciórese de que su suministro eléctrico coincide con el voltaje de tensión que figura en la estación de carga.

4. Diseñado para USO EXCLUSIVO EN ESPACIOS INTERIORES. No utilice el dispositivo al aire libre ni en espacios comerciales o industriales.

5. Use únicamente la batería recargable y la estación de carga originales del fabricante incluidas con el aparato. Este dispositivo no permite el

1. Instrucciones importantes de seguridad

uso de baterías no recargables. Para obtener información acerca de la batería, remítase a la sección de especificaciones.
8. No utilice el dispositivo sin el recipiente para polvo ni los filtros instalados en la posición correcta.
9. No ponga en marcha el dispositivo en un lugar donde haya velas encendidas u objetos frágiles.
10. No use el dispositivo en entornos extremadamente fríos o calientes (temperatura inferior a -5 °C [23 °F] o superior a 40 °C [104 °F]).
11. Mantenga el pelo, la ropa suelta, los dedos y las partes del cuerpo alejados de las aberturas y de las piezas móviles.
12. No ponga en marcha el dispositivo en una habitación donde se encuentren durmiendo bebés o niños.
13. No use el dispositivo sobre superficies mojadas ni con agua estancada.
14. No permita que el dispositivo aspire objetos de gran tamaño, como piedras, trozos grandes de papel o cualquier otro objeto que pueda causar obstrucciones.

1. No use el dispositivo para recoger materiales inflamables ni combustibles, como gasolina o tóner de impresoras o fotocopiadoras. No lo utilice en lugares donde puedan estar presentes esta clase de materiales.
2. No use el dispositivo para recoger objetos que estén ardiendo o que emitan humo, como cigarros, cerillas, cenizas calientes o cualquier otro objeto que pueda provocar un incendio.
3. No introduzca objetos en la abertura para la entrada de polvo. No use el dispositivo si la entrada de polvo está obstruida. Mantenga la abertura libre de polvo, pelusa, pelo o cualquier partícula que pueda reducir el flujo de aire.
4. Tenga cuidado de no dañar el cable de alimentación. No emplee el cable de alimentación para tirar o transportar el dispositivo ni la estación de carga. No lo use tampoco a modo de asa. No cierre la puerta si el cable de alimentación queda atrapado ni coloque el cable sobre bordes afilados o esquinas. No permita que el dispositivo pase por encima del cable de alimentación. Mantenga el cable de alimentación alejado de superficies calientes.

1. Instrucciones importantes de seguridad

1. Si el cable de alimentación eléctrico está dañado, deberá ser reemplazado por el fabricante o por un técnico de servicio para evitar posibles riesgos.

2. No utilice la estación de carga si presenta daños. La fuente de alimentación no se debe reparar ni seguir utilizando si presenta daños o defectos.

3. No use el dispositivo en caso de daños en el cable de alimentación o en el enchufe. No use el dispositivo ni la estación de carga si no funcionan correctamente, si han sufrido una caída, si están dañados, si se han dejado olvidados en el exterior o si han entrado en contacto con agua. En tales casos, deberán ser reparados por el fabricante o por un técnico de servicio, a fin de evitar posibles riesgos.

4. Antes de realizar trabajos de limpieza y mantenimiento en el dispositivo, apáguelo.

5. Desconecte el enchufe de la toma de corriente antes de llevar a cabo la limpieza y el mantenimiento de la estación de carga.

6. Antes de extraer la batería del dispositivo para desecharla, retire el dispositivo de la estación de carga y apague el interruptor principal.

7. Antes de desechar el dispositivo, extraiga la batería y deséchela de acuerdo con las leyes y normativas locales.

8. Deshágase de las baterías usadas de acuerdo con las leyes y normativas locales.

9. No arroje el dispositivo al fuego, incluso aunque presente daños graves, ya que las baterías pueden explotar.

10. Si no prevé usar la estación de carga durante un tiempo prolongado, desenchúfela.

11. El dispositivo se debe usar respetando lo establecido en este Manual de instrucciones. ECOVACS ROBOTICS no asume ninguna responsabilidad por los daños o lesiones causados por un uso inadecuado.

12. El robot contiene baterías que solo puede sustituir personal cualificado. Para sustituir la batería del robot, póngase en contacto con Atención al cliente.

13. Si no se va a utilizar el robot durante un periodo prolongado de tiempo, apáguelo para guardarlo y desenchufe la estación de carga.

1. Instrucciones importantes de seguridad

1. AVISO: Para cargar la batería, utilice únicamente la unidad de alimentación desmontable CH1630A proporcionada con el dispositivo.

Para la Unión Europea

Eliminación correcta de este producto

Esta marca indica que este producto no se debe desechar con otros residuos domésticos en la UE. Para evitar posibles daños al medio ambiente o la salud derivados del vertido no regulado de residuos, recicle el producto de manera responsable para impulsar la reutilización sostenible de los recursos materiales. Para reciclar el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el distribuidor donde compró el producto, ya que sabrá cómo reciclarlo con seguridad.

	Clase II
	Transformador de aislamiento de seguridad a prueba de cortocircuitos
	Fuente de alimentación conmutada
	Solo para uso en espacios interiores

2. Contenido de la caja y especificaciones técnicas

2.1 Contenido de la caja

Manual de instrucciones

Guía de inicio rápido

(4) Cepillos laterales

Opción de cepillo principal (preinstalada)

Opción de aspiración directa

Filtro de esponja y filtro de alta eficiencia

Herramienta de limpieza multifunción

Nota: Las figuras e ilustraciones se muestran solo como referencia y pueden ser diferentes del aspecto real del producto. El diseño y las especificaciones de producto están sujetos a cambios sin previo aviso.

2. Contenido de la caja y especificaciones técnicas

2.2 Especificaciones 2.3 Esquema del producto

Modelo DE5G
Voltaje de funcionamiento	12 V CC
Modelo de estación de carga	CH1630A
Entrada	100-240 V CA, 50/60 Hz, 25 W	Salida	20 V CC, 0,8 A
Batería ZJ1517-HFR 3000 mAh
Láser	Potencia máx.: 2,5 mWFrecuencia: 1,8 KHzVelocidad de rotación: 300±5 círculos/min
Bandas de frecuencia	2412-2472 MHz
Potencia de RF máxima transmitida en la banda de frecuencia	Potencia de salida de PA máxima a 72,2 Mbps: 17,5 dBm
	Potencia de salida de PA máxima en modo 11b: 21,5 dBm

La potencia de salida del módulo Wi-Fi es inferior a 100 mW.
Nota: Las especificaciones técnicas y de diseño pueden modificarse para una mejora continua del producto.

Robot

LDS (sensor de distancia láser) Sensores anticolisión y parachoques Botón de reinicio Luz indicadora de Wi-Fi Botón del modo automático Interruptor de alimentación Puerto de actualización

2. Contenido de la caja y especificaciones técnicas

Vista inferior

Opción de cepillo principal Contactos de carga Sensores anticalda Cepillos laterales Rueda universal Opción de aspiración directa

3. Funcionamiento y programación

3.1 Observaciones antes de limpiar

AVISO: No use el DEEBOT sobre superficies mojadas ni con agua estancada.

Antes de utilizar este producto en una alfombra de pelo corto con flecos, doble los bordes hacia dentro.

Retire del suelo los cables de alimentación y los objetos pequeños que puedan obstaculizar al robot, y ordene la zona que se va a limpiar colocando los muebles, como sillas, en su sitio.

Tal vez sea necesario colocar una barrera física en el borde de cualquier desnivel para evitar la caída del robot.

3. Funcionamiento y programación

3.2 Inicio rápido

1 Retirada de la tira protectora

2 Colocación de la estación de carga

3 Colocación de los cepillos laterales

3. Funcionamiento y programación

5 Carga del DEEBOT

4h = ON

Nota: Una vez completado el ciclo de limpieza o cuando el nivel de la batería es bajo, el DEEBOT regresa automáticamente a la estación de carga para recargarse por sí solo. El DEEBOT también se puede enviar en cualquier momento a la estación de carga mediante la aplicación ECOVACS o pulsando el botón de modo automático del robot durante 3 segundos.

6 Arranque

AUTO

7 Pausa

Nota: El panel de control del robot se apaga tras dejarlo en pausa durante unos minutos. Pulse el botón de modo automático del DEEBOT para reactivar el robot.

8 Apagado

MENI OFF

Nota: Cuando el DEEBOT no esté en funcionamiento, se recomienda dejarlo encendido y cargando.

3. Funcionamiento y programación

Nota: En el caso de los modelos con conectividad a la aplicación, se podrán realizar varias funciones utilizando la aplicación ECOVACS.

3.3 Selección de una opción de aspiración

Opción de cepillo principal: Gracias a la combinación entre el cepillo principal y una aspiración potente, esta es la mejor opción para la limpieza a fondo.

Opción de aspiración directa: Es la mejor opción para la limpieza diaria. Esta opción está diseñada específicamente para retirar el pelo sin que se enrede, por lo que es ideal para dueños de mascotas.

3. Funcionamiento y programación

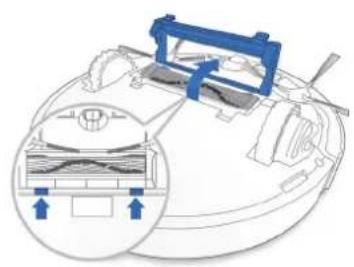

Instalación de la opción de aspiración directa

1

Instalación de la opción de cepillo principal

1

Antes de realizar cualquier tarea de limpieza y mantenimiento en el DEEBOT, apague el robot y desenchufe la estación de carga.

4.1 Recipiente para el polvo y filtros

Malla del filtro Filtro de alta eficiencia Filtro de esponja

2

4.2 Cepillo principal, opción de aspiración directa y cepillos laterales

Nota: A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están afilados.

Cepillo principal

1

Opción de aspiración directa Cepillos laterales

4.3 Otros componentes

Nota: Antes de limpiar los contactos de carga del robot y los conectores de la estación de carga, apague el robot y desenchufe la estación de carga.

4.4 Mantenimiento habitual

Para mantener el rendimiento óptimo del DEEBOT, realice las tareas de mantenimiento y las sustituciones con las siguientes frecuencias:

Pieza del robot Frecuencia de mantenimiento Frecuencia de sustitución
Cepillo lateral Una vez cada 2 semanas Cada 3-6 meses
Cepillo principal Una vez a la semana Cada 6-12 meses
Filtro de esponja/Filtro de alta eficiencia	Una vez a la semana Cada 3-6 meses
Rueda universalSensores anticaídaParachoquesContactos de cargaConectores de la estación de carga	Una vez a la semana /

A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están afilados.

Nota: ECOVACS fabrica diversas piezas de sustitución y accesorios. Póngase en contacto con Atención al cliente para obtener más información sobre las piezas de sustitución.

5. Solución de problemas

N.°	Problema Posibles causas Soluciones
1 E	DEEBOT no se carga.	El DEEBOT no está encendido. Encienda el DEEBOT.
		El DEEBOT no se ha conectado a la estación de carga.	Asegúrese de que los conectores del robot se hayan conectado a los contactos de la estación de carga.
		La batería está totalmente descargada.	Reactive la batería. Encienda el DEEBOT, colóquelo manualmente en la estación de carga y retírelo cuando hayan transcurrido tres minutos de carga. Repita esta acción tres veces. A continuación, cargue el robot de la forma habitual.
2	El DEEBOT no puede regresar a la estación de carga.	La estación de carga no se ha colocado correctamente.	Consulte la sección 3.2 para colocar la estación de carga correctamente.
3	El DEEBOT se atasca cuando está en funcionamiento y se detiene.	El DEEBOT se ha enredado con algún objeto en el suelo (cables eléctricos, cortinas, flecos de alfombra, etc.).	El DEEBOT probará varias formas de desenredarse. Si no lo consigue, retire los obstáculos manualmente y reinicie el dispositivo.
4	El DEEBOT regresa a la estación de carga antes de concluir la limpieza.	Cuando el nivel de la batería es bajo, el DEEBOT pasa automáticamente al modo de retorno al cargador y regresa a la estación de carga para recargarse por sí solo.	Este comportamiento es normal. No se requiere realizar ninguna acción.
		El tiempo de funcionamiento varía en función de la superficie del suelo, la complejidad de la estancia y el modo de limpieza seleccionado.	Este comportamiento es normal. No se requiere realizar ninguna acción.

5. Solución de problemas

N.°	Problema Posibles causas Soluciones
5	El DEEBOT no funciona automáticamente a la hora programada.	La función de programación se ha anulado.	Programe el DEEBOT para que limpie a horas determinadas con la aplicación ECOVACS.
		La función de limpieza continua está activada y el DEEBOT acaba de terminar de limpiar el área de limpieza programada.	Este comportamiento es normal. No se requiere realizar ninguna acción.
		El DEEBOT está apagado. Encienda el DEEBOT.
		La batería está poco cargada.	Mantenga el DEEBOT encendido y conectado a la estación de carga para asegurarse de que esté totalmente cargado para iniciar el trabajo en cualquier momento.
		La entrada de polvo del robot está bloqueada o hay suciedad atascada en sus componentes.	Apague el DEEBOT, limpie el recipiente para polvo e invierta el robot. Limpie la entrada de polvo, los cepillos laterales y el cepillo principal del robot como se describe en el apartado 4.
6	El DEEBOT no limpia toda la zona.	La zona de limpieza no está ordenada.	Retire del suelo los objetos pequeños y ordene la zona de limpieza antes de que el DEEBOT comience a limpiar.
7	El DEEBOT no puede conectarse a la red Wi-Fi del hogar.	El nombre de usuario o la contraseña de la red Wi-Fi doméstica se ha introducido de forma incorrecta.	Introduzca el nombre de usuario y la contraseña correctos de la red Wi-Fi doméstica.
		El DEEBOT no se encuentra dentro del alcance de la señal Wi-Fi.	Asegúrese de que el DEEBOT se encuentra dentro del alcance de la señal de Wi-Fi del hogar.
		La configuración de la red se inició antes de que el DEEBOT estuviera listo.	Active el interruptor de alimentación. Pulse el botón de reinicio (RESET) con una aguja durante 3 segundos. El DEEBOT estará listo para configurar la red cuando emita una melodía y la luz indicadora de Wi-Fi parpadee lentamente.
		Debe actualizar el sistema operativo de su smartphone.	Actualice el sistema operativo de su smartphone. La aplicación ECOVACS es compatible con iOS 9.0 o superior y Android 4.0 o superior.
