DEEBOT 901 - Aspirateur ECOVACS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Marque	ECOVACS
Modèle	DEEBOT 901 (DE5G)
Alimentation électrique du robot	12 V CC (batterie Li-ion 3000 mAh)
Station d'accueil	Modèle CH1630A, entrée 100-240 V~ 50/60 Hz 25 W, sortie 20 V CC 0,8 A
Capteurs	Laser LDS, capteurs anticollision et pare-chocs, capteurs antichute
Connectivité	Wi-Fi 2,4 GHz (2 412-2 472 MHz), application ECOVACS (iOS 9.0+, Android 4.0+)
Modes de nettoyage	Automatique, retour à la station, programmation via application
Options d'aspiration	Brosse principale (nettoyage en profondeur) et aspiration directe (anti-cheveux)
Brosses latérales	4 brosses fournies, remplacement tous les 3 à 6 mois
Filtres	Filtre éponge et filtre haute efficacité, remplacement tous les 3 à 6 mois
Entretien régulier	Nettoyage hebdomadaire des filtres et brosses ; outil de nettoyage multifonction fourni
Sécurité	Capteurs antichute, arrêt sur obstacle, usage intérieur uniquement
Contenu de l'emballage	Robot, station d'accueil, 4 brosses latérales, brosse principale, option aspiration directe, filtre éponge, filtre haute efficacité, outil de nettoyage multifonction, manuel d'instructions, guide de démarrage rapide
Garantie	Consultez le service client ECOVACS

FOIRE AUX QUESTIONS - DEEBOT 901 ECOVACS

Comment recharger mon DEEBOT 901 ?

Placez le robot sur la station d'accueil. Assurez-vous que les contacts de charge du robot sont bien connectés aux broches de recharge. Le robot se recharge automatiquement lorsque la batterie est faible. Pour une première charge, laissez-le 4 heures. Si la batterie est complètement déchargée, réactivez-la en plaçant le robot sur la station, attendez 3 minutes, retirez-le, répétez 3 fois, puis chargez normalement.

Que faire si le robot ne retourne pas à la station d'accueil ?

Vérifiez que la station d'accueil est correctement positionnée : dégagée de tout obstacle, avec au moins 0,5 m de chaque côté et 1,5 m devant. Consultez la section 3.2 du manuel pour plus de détails.

Comment connecter le robot à l'application ECOVACS ?

Téléchargez l'application ECOVACS depuis l'App Store ou Google Play. Assurez-vous que le robot est sous tension et que le voyant Wi-Fi clignote lentement. Si ce n'est pas le cas, appuyez sur le bouton de réinitialisation avec une aiguille pendant 3 secondes. Suivez les instructions dans l'application pour configurer le réseau Wi-Fi.

Quelle est la différence entre la brosse principale et l'aspiration directe ?

La brosse principale offre un nettoyage en profondeur grâce à une combinaison de brosse et d'aspiration forte. L'aspiration directe est spécialement conçue pour ramasser les cheveux sans bloquer le système, idéale pour les propriétaires d'animaux. Vous pouvez installer l'une ou l'autre selon vos besoins.

À quelle fréquence dois-je nettoyer les filtres ?

Les filtres (éponge et haute efficacité) doivent être nettoyés une fois par semaine. Le remplacement est recommandé tous les 3 à 6 mois pour maintenir les performances optimales du robot.

Le robot ne nettoie pas toute la pièce, pourquoi ?

Assurez-vous que la zone de nettoyage est bien rangée : retirez les petits objets au sol, cordons électriques, rideaux tombant au sol et franges de tapis. Rangez les meubles pour permettre au robot d'accéder à toute la surface.

Le robot s'arrête en cours de nettoyage, que faire ?

Le robot peut être bloqué par un obstacle. Il tente de résoudre le problème automatiquement. Si l'arrêt persiste, retirez manuellement l'obstacle et redémarrez le robot. Nettoyez également la tête d'aspiration, les brosses et le réservoir à poussière si nécessaire.

Comment remplacer la batterie ?

La batterie ne doit être remplacée que par des personnes qualifiées. Contactez le service client ECOVACS pour obtenir de l'aide. N'essayez pas de la remplacer vous-même.

Puis-je utiliser le robot sur des tapis ?

Oui, mais avant d'utiliser le robot sur un tapis à poil ras avec des bords à gland, repliez les bords sur eux-mêmes pour éviter qu'ils ne se prennent dans le robot. Évitez les tapis très épais ou à franges longues.

Le voyant Wi-Fi clignote, que signifie-t-il ?

Un voyant Wi-Fi qui clignote lentement indique que le robot est prêt pour la configuration réseau. Si le voyant est fixe ou clignote rapidement, consultez le manuel ou réinitialisez le module Wi-Fi en appuyant sur le bouton de réinitialisation avec une aiguille pendant 3 secondes.

MODE D'EMPLOI DEEBOT 901 ECOVACS

Manuel d'instructions

Manuale d'uso

EN Instruction Manual....2
DE Bedienungsanleitung 22
ES Manual de instrucciones 42
FR Manuel d'instructions....62
IT Manuale d'uso 82

Félicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT ! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités.

Live Smart. Enjoy Life.

Si vous êtes confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se mettront à votre disposition pour résoudre votre problème ou répondre à une question particulière.

Pour plus d'informations, consultez le site Web officiel ECOVACS ROBOTICS : www.ecovacs.com

La société se réserve le droit d'apporter des modifications technologiques et/ou conceptuelles à ce produit pour en assurer l'amélioration continue.

Merci d'avoir choisi DEEBOT !

Table des matières

1. Consignes de sécurité importantes....64
2. Contenu de l'emballage et spécifications techniques....68
3. Fonctionnement et programmation....71
4. Entretien....76
5. Dépannage ....80

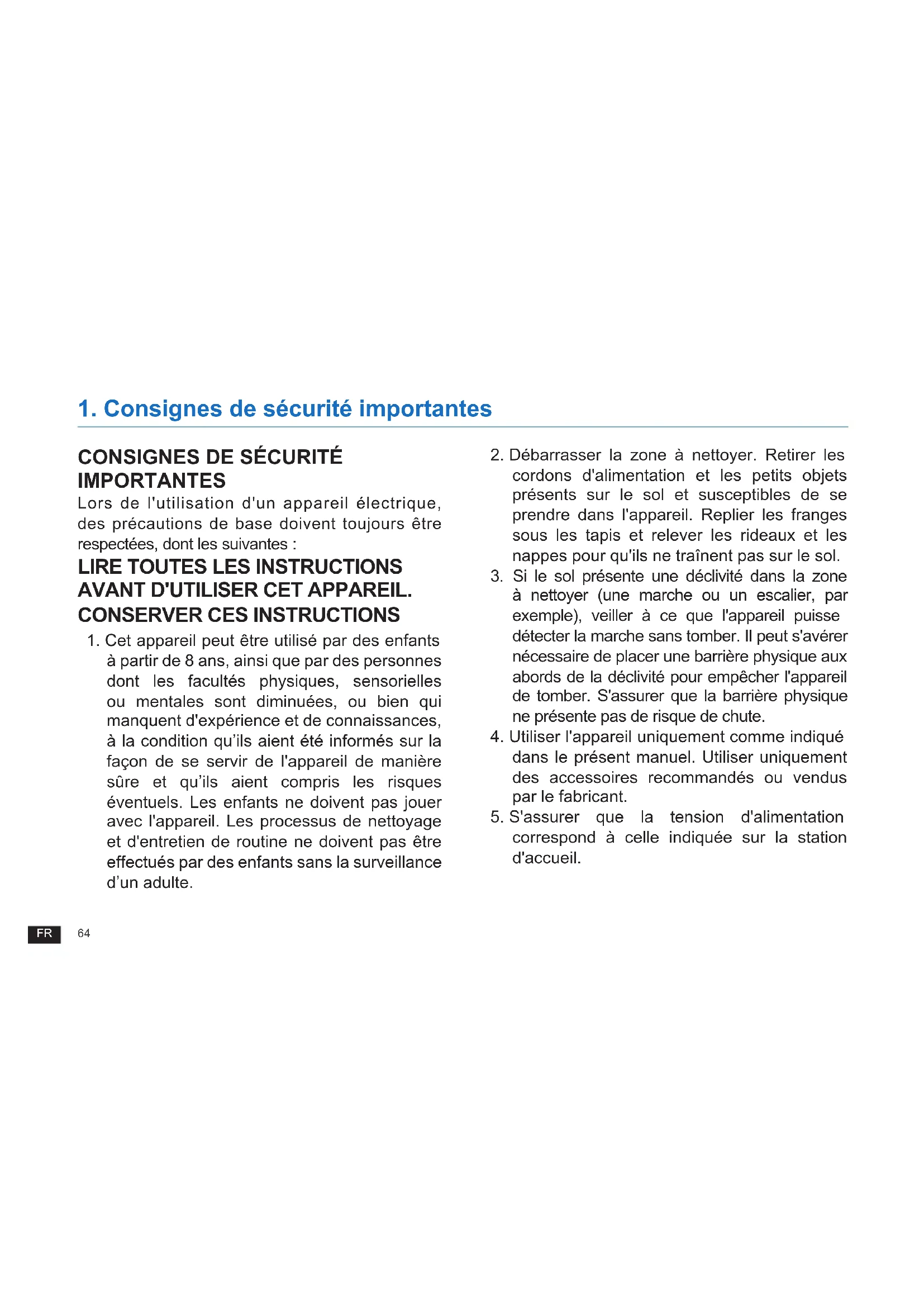

1. Consignes de sécurité importantes

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL. CONSERVER CES INSTRUCTIONS

1. Cet appareil peut être utilisé par des enfants à partir de 8 ans, ainsi que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu'ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu'ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.

2. Débarrasser la zone à nettoyer. Retirer les cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

3. Si le sol présente une déclivité dans la zone à nettoyer (une marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.

4. Utiliser l'appareil uniquement comme indiqué dans le présent manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.

5. S'assurer que la tension d'alimentation correspond à celle indiquée sur la station d'accueil.

1. Consignes de sécurité importantes

1. UNIQUEMENT destiné à un usage domestique en INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux.
2. Utiliser uniquement la batterie rechargeable et la station d'accueil d'origine fournies avec l'appareil par le fabricant. Les batteries non rechargeables sont interdites. Pour plus d'informations sur la batterie, se reporter à la section « Spécifications ».
3. Ne pas utiliser l'appareil sans réservoir à poussière et/ou sans filtre.
4. Ne pas faire fonctionner l'appareil en présence de bougies allumées ou d'objets fragiles.
5. Ne pas utiliser l'appareil dans des environnements très chauds ou très froids (température inférieure à -5 °C/23 °F ou supérieure à 40 °C/104 °F).
6. Éloigner les cheveux, les vêtements amples, les doigts et toutes les parties du corps des orifices et des pièces mobiles.

7. Ne pas faire fonctionner l'appareil dans une pièce dans laquelle un nourrisson ou un enfant dort.

8. Ne pas utiliser l'appareil sur des surfaces humides ou recouvertes d'eau.

9. Ne pas laisser l'appareil ramasser des objets volumineux comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.
10. Ne pas utiliser l'appareil pour ramasser des matériaux inflammables ou combustibles (essence et toners d'imprimante ou de photocopieur, par exemple) ni dans des endroits où ces produits sont susceptibles d'être présents.
11. Ne pas utiliser l'appareil pour ramasser des objets en train de brûler ou de fumer (comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.
12. Ne pas placer d'objet dans la tête d'aspiration. Ne pas utiliser l'appareil si la tête d'aspiration est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

1. Consignes de sécurité importantes

1. Veiller à ne pas endommager le cordon d'alimentation. Ne pas déplacer l'appareil ou la station d'accueil en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.

2. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son intermédiaire de service afin d'éviter tout accident.

3. Ne pas utiliser la station d'accueil si elle est endommagée. Si l'alimentation est endommagée ou défectueuse, cesser de l'utiliser et ne pas tenter de la réparer.

4. Ne pas utiliser l'appareil si le cordon d'alimentation ou le réservoir est endommagé. Ne pas utiliser l'appareil ou la station d'accueil s'ils ne fonctionnent pas correctement, ont subi une chute, ont été endommagés, sont

restés à l'extérieur ou sont entrés en contact avec de l'eau. Les appareils doivent être réparés par le fabricant ou son intermédiaire de service afin d'éviter tout accident.

1. Couper l'alimentation avant le nettoyage ou l'entretien de l'appareil.

2. Le bouchon doit être retiré du réservoir avant le nettoyage ou l'entretien de la station d'accueil.

3. Pour la mise au rebut de l'appareil, retirer l'appareil de la station d'accueil, couper l'alimentation et retirer la batterie.

4. La batterie doit être déposée et mise au rebut conformément aux lois et réglementations locales avant la mise au rebut de l'appareil.

5. Mettre au rebut les batteries usagées conformément aux lois et réglementations locales.

6. Ne pas incinérer l'appareil, même s'il est gravement endommagé. Les batteries peuvent exploser sous l'effet du feu.

1. Consignes de sécurité importantes

1. Si la station d'accueil n'est pas utilisée pendant une longue période, la débrancher.
2. L'appareil doit être utilisé conformément aux instructions figurant dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.
3. Le robot contient des batteries que seules des personnes qualifiées peuvent remplacer. Pour remplacer la batterie du robot, contacter le service clientèle.
4. Si le robot n'est pas utilisé pendant une longue période, le mettre hors tension pour le ranger. Débrancher la station d'accueil.
5. AVERTISSEMENT : seule l'unité d'alimentation amovible CH1630A fournie avec l'appareil doit être utilisée pour recharger la batterie.

Pour les pays de l'Union européenne

Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Union européenne. Pour prévenir d'éventuels dommages à l'environnement ou la santé humaine suite au rejet non contrôlé des déchets, recycler l'appareil de façon responsable afin d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre appareil usagé, merci d'utiliser le système de retour et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité.

	Classe II
	Transformateur d'isolement résistantaux courts-circuits
	Alimentation à découpage
	Utiliser uniquement à l'intérieur

2. Contenu de l'emballage et spécifications techniques

2.1 Contenu de l'emballage

Manuel d'instructions

Guide de démarrage rapide

(4) Brosses latérales

Option Brosse principale (pré-installée)

Option Aspiration directe

Filtre éponge et filtre haute efficacité

Outil de nettoyage multifonction

Remarque : les figures et illustrations sont fournies uniquement à titre de référence et peuvent ne pas représenter l'apparence du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

2. Contenu de l'emballage et spécifications techniques

2.2 Spécifications 2.3 Schéma du produit

Modèle DE5G
Tension de fonctionnement	12 V CC
Modèle de la station d'accueil	CH1630A
Entrée	100-240 V CA, 50/60 Hz, 25 W	Sortie	20 V CC, 0,8 A
Batterie ZJ1517-HFR 3 000 mAh
Laser	Puissance maxi : 2,5 mWFréquence : 1,8 KHzVitesse de rotation : 300±5 rotations/min
Bandes de fréquence	2 412-2 472 MHz
Puissance maximale de fréquence radio transmise dans la bande de fréquence	Puissance maximale d'amplification de sortie à 72,2 Mbit/s : 17,5 dBm
	Puissance maximale d'amplification de sortie en mode 11b : 21,5 dBm

La puissance de sortie du module Wi-Fi est inférieure à 100 mW.
Remarque : ces spécifications techniques peuvent être modifiées à des fins d'amélioration continue.

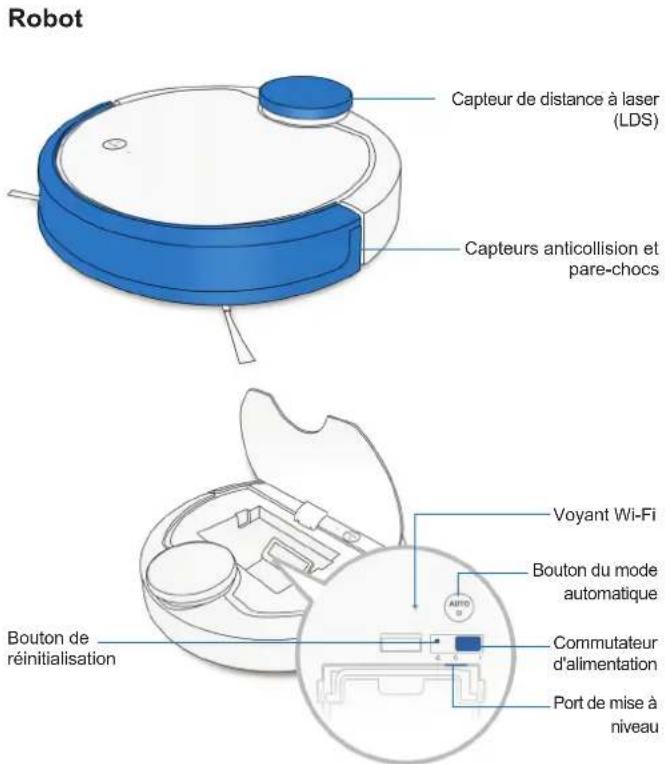

Robot Capteur de distance à laser (LDS) Capteurs anticollision et pare-chocs Bouton de réinitialisation Voyant Wi-Fi Bouton du mode automatique Commutateur d'alimentation Port de mise à niveau

Option Brosse principale Options Aspiration directe Contacts de charge Brosses latérales Roue universelle Capteurs antichute

3. Fonctionnement et programmation

3.1 Remarques avant le nettoyage

AVERTISSEMENT : ne pas utiliser le DEEBOT sur des surfaces humides ou recouvertes d'eau.

Avant d'utiliser l'appareil sur un tapis à poil ras avec des bords à gland, replier les bords sur eux-mêmes.

Retirer les cordons d'alimentation et les petits objets présents sur le sol risquant d'obstruer le passage du robot, et ranger la zone à nettoyer en remettant les meubles à leur place, notamment les chaises.

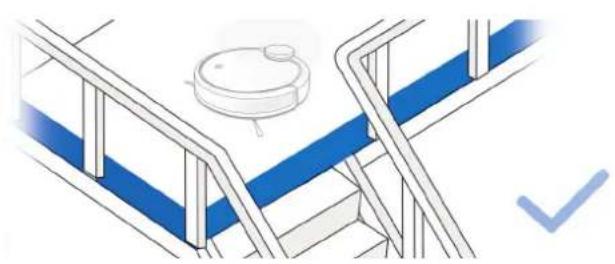

Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber.

3. Fonctionnement et programmation

3.2 Démarrage rapide

1 Retirer la bande de protection

2 Positionnement de la station d'accueil

0,5 m (1,8') 0,5 m (1,8') 1,5 m (5)

3 Installation des brosses latérales

3. Fonctionnement et programmation

5 Charge du robot DEEBOT

4h = ON

Remarque : quand le robot DEEBOT a fini son cycle de nettoyage ou quand la batterie est faible, il retourne automatiquement à la station d'accueil pour se recharger lui-même. Il est également possible de le renvoyer à la station d'accueil à tout moment via l'application ECOVACS ou en maintenant le bouton de mode automatique du robot enfoncé pendant 3 secondes.

7 Mise en pause

Remarque : le panneau de commande du robot s'arrête de clignoter si celui-ci est en pause depuis quelques minutes. Appuyer sur le bouton du mode automatique pour réactiver le robot.

6 Démarrage

Remarque : lorsque le robot DEEBOT ne nettoie pas, il est recommandé de le laisser sous tension et en charge.

3. Fonctionnement et programmation

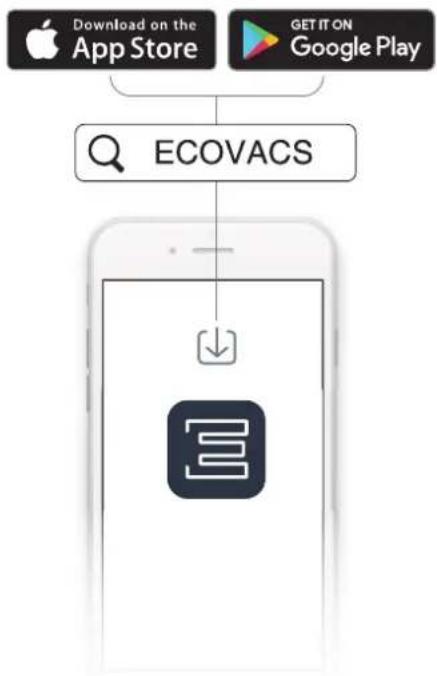

Remarque : sur les modèles connectés, plusieurs fonctions peuvent être effectuées à l'aide de l'application ECOVACS.

iOS 9.0 ou version ultérieure
Android 4.0 ou version ultérieure

3.3 Choix d'une option d'aspiration

Option Brosse principale : le meilleur choix pour un nettoyage en profondeur, en associant brosse principale et aspiration forte.

Option Aspiration directe : le meilleur choix pour le nettoyage quotidien. Cette option d'aspiration est spécialement conçue pour ramasser les cheveux sans bloquer le système, ce qui est idéal pour les propriétaires d'animaux.

3. Fonctionnement et programmation

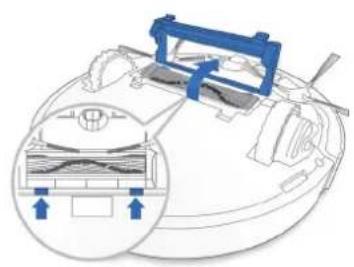

Installation de l'option Aspiration directe
1

Installation de l'option Brosse principale

1

Pour procéder aux tâches de nettoyage et d'entretien du robot DEEBOT, le mettre hors tension et débrancher la station d'accueil.

4.1 Réservoir à poussière et filtres

Réservoir à poussière

Filet du filtre Filtre haute efficacité Filtre éponge

2

4.2 Brosse principale, option Aspiration directe et brosses latérales

Remarque : un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Brosse principale

1

Option Aspiration directe Brosses latérales

4.3 Autres composants

Remarque : avant de nettoyer les contacts de charge et les broches de la station de charge, mettre le robot hors tension et débrancher la station d'accueil.

4.4 Entretien régulier

Pour maintenir les performances optimales du robot DEEBOT, réaliser les tâches d'entretien et remplacer les pièces à la fréquence suivante :

Pièce du robot Fréquence	d'entretien Fréquence de remplacement
Brosse latérale Une fois toutes les 2 semaines Tous les 3 à 6 mois
Brosse principale Une fois par semaine Tous les 6 à 12 mois
Filtre éponge/Filtre haute efficacité Une fois par semaine Tous les 3 à 6 mois
Roue universelleCapteurs antichutePare-chocsContacts de chargeBroches de la station d'accueil	Une fois par semaine /

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Remarque : ECOVACS fabrique divers assemblages et pièces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pièces de remplacement.

1. Dépannage

N°.	Dysfonctionnement Causes possibles	Solutions
1	Le DEEBOT ne se charge pas.	Le robot DEEBOT n'est pas sous tension. Mettre le robot DEEBOT sous tension.
		Le robot DEEBOT ne s'est pas connecté à la station d'accueil.	S'assurer que les contacts de charge du robot sont connectés aux broches de recharge.
		La batterie est complètement déchargée.	Réactiver la batterie. Mettre sous tension Placer le robot DEEBOT sur la station d'accueil manuellement, le retirer après l'avoir laissé en charge pendant 3 minutes, répéter 3 fois cette opération, puis charger normalement.
2	Le robot DEEBOT ne retourne pas à la station d'accueil.	La station d'accueil n'est pas placée correctement.	Se reporter à la section 3.2 pour savoir comment positionner la station d'accueil correctement.
3	Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête.	Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.).	Le robot DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et faire redémarrer le robot.
4	Le robot DEEBOT revient à la station d'accueil avant d'avoir terminé le nettoyage.	Lorsque la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station d'accueil pour se recharger tout seul.	C'est normal. Il n'est pas nécessaire d'intervenir.
		Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné.	C'est normal. Il n'est pas nécessaire d'intervenir.

5. Dépannage

N°.	Dysfonctionnement Causes possibles	Solutions
5	Le robot DEEBOT ne procède pas au nettoyage automatique à l'heure planifiée.	La fonction de planification de l'heure est annulée.	Programmer le robot DEEBOT pour qu'il nettoie à des heures précises en utilisant l'application ECOVACS.
		La fonction de nettoyage continu est activée et le robot DEEBOT vient de terminer le nettoyage de la zone programmée.	C'est normal. Il n'est pas nécessaire d'intervenir.
		Le robot DEEBOT est hors tension. Mettre le robot DEEBOT sous tension.
		La batterie du robot est faible.	Laisser le robot DEEBOT sous tension et connecté à la station d'accueil pour s'assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment.
		La tête d'aspiration du robot est bloquée et/ou ses composants sont encombrés par des débris.	Mettre le robot DEEBOT hors tension, nettoyer le réservoir à poussière et retourner le robot. Nettoyer la tête d'aspiration, les brosses latérales et la brosse principale comme indiqué à la section 4.
6	Le robot DEEBOT ne nettoie pas l'ensemble de la zone.	La zone de nettoyage n'est pas rangée.	Retirer les petits objets présents sur le sol et ranger la zone à nettoyer avant le début du nettoyage.
7	Le robot DEEBOT n'est pas en mesure de se connecter à un réseau Wi-Fi domestique.	Le nom d'utilisateur ou le mot de passe pour le Wi-Fi domestique est incorrect.	Saisir le nom d'utilisateur et le mot de passe corrects pour le Wi-Fi domestique.
		Le robot DEEBOT se trouve hors de la zone de couverture du signal Wi-Fi domestique.	S'assurer que le robot DEEBOT se trouve dans la zone de couverture du signal Wi-Fi domestique.
		La configuration réseau a débuté avant que le robot DEEBOT ne soit prêt.	Allumer l'appareil. Appuyer sur le bouton de réinitialisation pendant 3 secondes à l'aide d'une aiguille. Le robot DEEBOT est prêt pour la configuration réseau lorsqu'il joue une mélodie et que son voyant Wi-Fi clignote lentement.
		Le système d'exploitation du smartphone doit être mis à jour.	Mettre à jour le système d'exploitation du smartphone. L'application ECOVACS s'exécute sous iOS 9.0 et versions ultérieures, ainsi que sur Android 4.0 et versions ultérieures.
