BEDIENUNGSANLEITUNG DEEBOT 901 ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er viele Jahre lang zu Ihrer vollen Zufriedenheit arbeiten wird. Wir sind sicher, dass Ihr neuer Roboter Ihnen dabei helfen wird, Ihr Zuhause sauber zu halten, während Sie Ihre wertvolle Zeit für die angenehmen Dinge im Leben nutzen. Live Smart. Enjoy Life. Sollten Sie mit einer Situation konfrontiert sein, die in dieser Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit Ihrem speziellen Problem bzw. Ihrer Frage befassen kann. Weitere Informationen nden Sie auch auf der ofziellen Website von ECOVACS ROBOTICS: www.ecovacs.com Das Unternehmen behält sich im Sinne einer kontinuierlichen Verbesserung das Recht auf technische Änderungen und/ oder Designänderungen an diesem Produkt vor. Vielen Dank, dass Sie sich für den DEEBOT entschieden haben.23

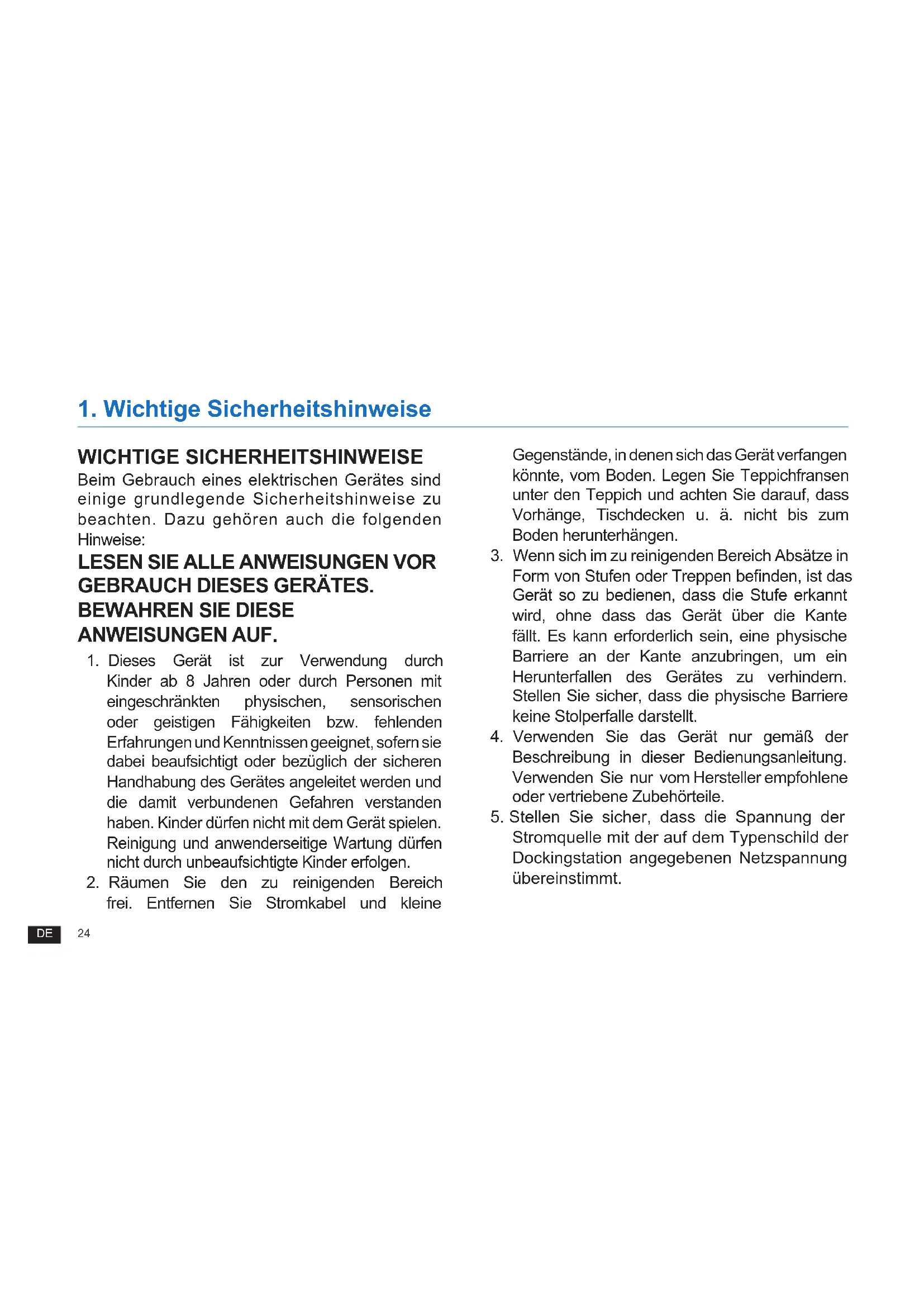

1. Dieses Gerät ist zur Verwendung durch

Kinder ab 8 Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie dabei beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und anwenderseitige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räumen Sie den zu reinigenden Bereich

frei. Entfernen Sie Stromkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze in

Form von Stufen oder Treppen benden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie sicher, dass die physische Barriere keine Stolperfalle darstellt.

4. Verwenden Sie das Gerät nur gemäß der

Beschreibung in dieser Bedienungsanleitung. Verwenden Sie nur vom Hersteller empfohlene oder vertriebene Zubehörteile.

5. Stellen Sie sicher, dass die Spannung der

Stromquelle mit der auf dem Typenschild der Dockingstation angegebenen Netzspannung übereinstimmt. WICHTIGE SICHERHEITSHINWEISE Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehören auch die folgenden Hinweise:

1. Wichtige Sicherheitshinweise25

6. Verwenden Sie das Gerät AUSSCHLIESSLICH

für INNENRÄUME im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für kommerzielle oder industrielle Anwendungen.

7. Benutzen Sie nur den Original-Akku und

die Dockingstation, die vom Hersteller mit dem Gerät mitgeliefert wurden. Nicht wiederauadbare Batterien sind verboten. Informationen zum Akku nden Sie im Abschnitt „Technische Daten“.

8. Verwenden Sie das Gerät nicht ohne

Staubbehälter bzw. Filter.

9. Verwenden Sie das Gerät nicht in Bereichen,

in denen sich brennende Kerzen oder zerbrechliche Gegenstände benden.

10. Verwenden Sie das Gerät nicht bei extrem hohen

bzw. niedrigen Umgebungstemperaturen (d. h. unterhalb von -5 ˚C bzw. oberhalb von 40 ˚C).

11. Halten Sie Haare, lose Kleidung, Finger und

sonstige Körperteile von jeder Öffnung und sich bewegenden Teilen fern.

12. Verwenden Sie das Gerät nicht in Räumen, in

denen Babys oder Kinder schlafen.

13. Verwenden Sie das Gerät nicht auf nassen Flächen

oder auf Flächen, auf denen Wasser steht.

14. Achten Sie darauf, dass das Gerät keine

größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt.

15. Verwenden Sie das Gerät nicht, um entzündliche

oder brennbare Materialien wie Benzin, Drucker- oder Kopierertoner aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.

16. Verwenden Sie das Gerät nicht, um Zigaretten,

Streichhölzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

17. Stecken Sie keine Gegenstände in die

Einsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.

1. Wichtige Sicherheitshinweise26

18. Achten Sie darauf, dass das Netzkabel nicht

beschädigt wird. Ziehen oder tragen Sie das Gerät bzw. die Dockingstation nicht am Stromkabel, verwenden Sie das Stromkabel nicht als Haltegriff, klemmen Sie das Stromkabel nicht in einer geschlossenen Tür ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken. Achten Sie darauf, dass das Gerät nicht über das Stromkabel fährt. Halten Sie das Netzkabel von heißen Flächen fern.

19. Wenn das Stromkabel beschädigt ist, muss es

durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgehen.

20. Verwenden Sie die Dockingstation nicht, wenn

sie beschädigt ist. Die Stromversorgung darf nicht repariert oder weiterverwendet werden, wenn sie beschädigt oder defekt ist.

21. Verwenden Sie das Gerät nicht, wenn das

Netzkabel oder die Steckdose beschädigt ist. Verwenden Sie das Gerät oder die Dockingstation nicht, wenn es bzw. sie nicht einwandfrei funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist. Wenn das Gerät bzw. die Dockingstation beschädigt ist, muss es bzw. sie durch den Hersteller oder dessen Kundendienst repariert werden, damit keine Gefahr davon ausgeht.

22. Schalten Sie das Gerät aus (Betriebsschalter

auf AUS), bevor Sie es reinigen oder warten.

23. Vor dem Reinigen oder Warten der Dockingstation

muss der Stecker aus der Steckdose gezogen werden.

24. Entfernen Sie vor dem Entsorgen des Gerätes

den Akku. Nehmen Sie hierzu das Gerät aus der Dockingstation, und schalten Sie es aus (Betriebsschalter auf AUS).

25. Vor dem Entsorgen des Gerätes ist der Akku

entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.

26. Gebrauchte Akkus sind entsprechend den

örtlichen Gesetzen und Vorschriften zu entsorgen.

27. Verbrennen Sie das Gerät nicht, auch wenn es

stark beschädigt ist. Die Akkus können im Feuer explodieren.

1. Wichtige Sicherheitshinweise27

Ordnungsgemäße Entsorgung dieses Produkts Diese Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recyceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu unterstützen und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwenden Sie zum Recyceln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt sicher entsorgen. Für EU-Länder Klasse IIKurzschlussfester SicherheitstransformatorSchaltnetzteilNur zur Verwendung in Innenräumen vorgesehen

1. Wichtige Sicherheitshinweise

28. Wenn die Dockingstation längere Zeit nicht

benutzt wird, ist sie vom Stromnetz zu trennen.

29. Verwenden Sie das Gerät immer gemäß den

Anweisungen in dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.

30. Der Roboter enthält Akkus, die nur durch

geschultes Personal ausgewechselt werden dürfen. Zum Auswechseln des Akkus des Roboters wenden Sie sich bitte an den Kundendienst.

31. Wenn der Roboter längere Zeit nicht benutzt

wird, schalten Sie ihn zur Aufbewahrung aus. Trennen Sie außerdem die Dockingstation vom Netz.

32. WARNUNG: Verwenden Sie zum Wiederauaden

des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1630A.28

Roboter (4) Seitenbürsten Dockingstation Hauptbürstenoption (vorinstalliert) Bedienungsanleitung Direkte Einsaugoption Kurzanleitung Filterschwamm und Feinstaublter Multifunktions- Reinigungswerkzeug

2. Lieferumfang und technische Daten

Hinweis: Abbildungen dienen nur als Referenz und können vom tatsächlichen Produkt abweichen. Produktdesign und technische Daten können ohne Vorankündigung geändert werden.29

Kollisionsschutzsensoren und Stoßschiene

2.2 Technische Daten 2.3 Produktübersicht

2. Lieferumfang und technische Daten

Modell DE5G Betriebsspannung 12 V (Gleichstrom) Modell der Dockingstation CH1630A Eingang 100-240 V (Wechselstrom) 50/60 Hz, 25 W Ausgang 20 V (Gleichstrom) 0,8 A Akku ZJ1517-HFR, 3.000 mAh Laser Maximale Leistung: 2,5 mW Frequenz: 1,8 KHz Rotationsgeschwindigkeit: 300±5 Umdrehungen pro Minute Frequenzbänder 2412–2472 MHz Maximale RF- Leistung, die im Frequenzband übertragen wird Maximale PA-Ausgangsleistung bei 72,2 Mbit/s: 17,5 dBm Maximale PA-Ausgangsleistung im 11b-Modus: 21,5 dBm Hinweis: Technische Daten und Konstruktionsspezikationen können für kontinuierliche Produktverbesserungen geändert werden. Die Ausgangsleistung des WLAN-Moduls beträgt unter 100 mW. LDS (Laserabstandssensor) Betriebsschalter AUTO-Modustaste WLAN-Anzeige RESET-Taste Aktualisierungsanschluss30

Absturzsensoren Hauptbürstenoption Direkte Einsaugoption Ladekontakte Universalrad Seitenbürsten Ansicht von unten

2. Lieferumfang und technische Daten31

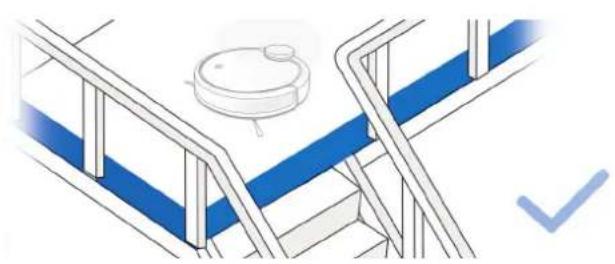

Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger mit Fransen die Kanten des Vorlegers um. WARNUNG: Verwenden Sie den DEEBOT nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern.

3. Bedienung und Programmierung

3.1 Vor dem Reinigen

Entfernen Sie Stromkabel und kleine Gegenstände, durch die das Gerät behindert werden könnte, und stellen Sie Möbel wie Stühle in dem zu reinigenden Bereich an den dafür vorgesehenen Platz.32

Schutzstreifen entfernen

Aufstellung der Dockingstation

Installation der Seitenbürsten

3. Bedienung und Programmierung

Hinweis: Nach Beendigung des Reinigungsvorgangs oder bei niedrigem Akkuladestand fährt der DEEBOT selbständig zum Auaden die Dockingstation an. Der DEEBOT kann auch jederzeit über die ECOVACS- App oder durch Drücken der AUTO-Taste auf dem Roboter für 3 Sekunden zur Dockingstation zurückgesendet werden.

Ausschalten Hinweis: Das Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter länger als einige Minuten pausiert. Drücken Sie die AUTO- Modustaste am DEEBOT, um den Ruhemodus des Roboters zu beenden. Hinweis: Wir empfehlen, den DEEBOT eingeschaltet (Betriebsschalter EIN) zu lassen und zu laden, wenn er nicht verwendet wird.

3. Bedienung und Programmierung34

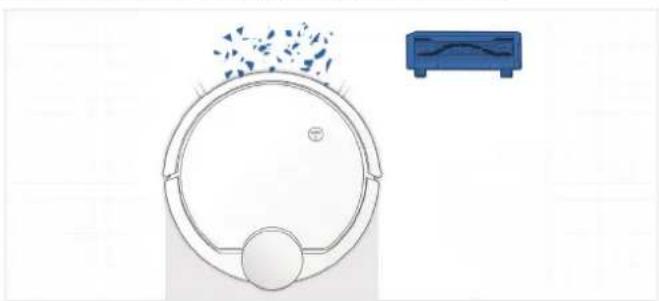

Hauptbürstenoption: Die beste Wahl für die Tiefenreinigung mit einer Kombination aus der Hauptbürste und starker Saugkraft. Direkte Einsaugoption: Die beste Wahl für die tägliche Reinigung. Die Einsaugoption ist speziell für das Einsaugen von Haaren ohne Verstopfen entwickelt und eignet sich bestens für Besitzer von Haustieren. Hinweis: Bei Modellen mit App-Konnektivität können verschiedene Funktionen über die ECOVACS-App ausgeführt werden.

3.3 Auswahl einer Saugoption

3. Bedienung und Programmierung

IOS 9.0 oder höher Android 4.0 oder höher35

Installieren der direkten Einsaugoption Installieren der Hauptbürstenoption

3. Bedienung und Programmierung

Schalten Sie den DEEBOT AUS, und trennen Sie die Dockingstation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Gerät durchführen. Staubbehälter

4.1 Staubbehälter und Filter

Hauptbürste Direkte Einsaugoption Seitenbürsten

4.2 Hauptbürste, direkte Einsaugoption und Seitenbürsten

Hinweis: Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat.

Hinweis: Schalten Sie vor der Reinigung der Ladekontakte und der Steckkontakte der Dockingstation den Roboter AUS, und trennen Sie die Dockingstation vom Netz.

4.3 Sonstige Bauteile

4.4 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie die Wartungsarbeiten und den Austausch der Komponenten gemäß der nachfolgend angegebenen Häugkeit aus: Für die einfache Wartung wird ein Multifunktions-Reinigungswerkzeug bereitgestellt. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Hinweis: ECOVACS stellt verschiedene Ersatz- und Zubehörteile her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten. Roboterkomponente Wartungshäugkeit Austauschhäugkeit Seitenbürste Einmal alle zwei Wochen Alle drei bis sechs Monate Hauptbürste Einmal wöchentlich Alle sechs bis zwölf Monate Filterschwamm/Feinstaublter Einmal wöchentlich Alle drei bis sechs Monate Universalrad Absturzsensoren Stoßschiene Ladekontakte Kontakte der Dockingstation Einmal wöchentlich /

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung 1 Der DEEBOT lädt nicht. Der DEEBOT ist nicht eingeschaltet. Schalten Sie den DEEBOT EIN. Der DEEBOT hat keinen Kontakt zur Dockingstation. Stellen Sie sicher, dass die Ladekontakte des Roboters die Kontakte der Dockingstation berühren. Der Akku ist vollständig entladen. Reaktivieren Sie den Akku. Schalten Sie das Gerät ein Setzen Sie den DEEBOT manuell in die Dockingstation, entnehmen Sie ihn nach einer Ladezeit von 3 Minuten und wiederholen Sie diesen Vorgang dreimal. Laden Sie das Gerät anschließend normal auf.

Der DEEBOT kann nicht zur Dockingstation zurückkehren. Die Dockingstation wurde nicht ordnungsgemäß aufgestellt. Weitere Informationen zum ordnungsgemäßen Aufstellen der Dockingstation nden Sie in Abschnitt 3.2

Der DEEBOT hängt während des Betriebs fest und hält an. Auf dem Boden liegende Gegenstände (Stromkabel, Vorhänge, Teppichfransen o. Ä.) haben sich im DEEBOT verfangen. Der DEEBOT unternimmt mehrere Versuche, um sich aus der Situation zu befreien. Wenn dies nicht gelingt, entfernen Sie die Hindernisse von Hand und starten Sie das Gerät neu.

Der DEEBOT kehrt zur Dockingstation zurück, bevor er den Reinigungsvorgang beendet hat. Bei niedrigem Akkuladestand wechselt der DEEBOT automatisch in den Modus „Rückkehr zur Ladestation“ und kehrt zum Auaden zur Dockingstation zurück. Dies ist normal. Keine Lösung erforderlich. Die Arbeitszeit schwankt je nach Oberächenbeschaffenheit des Bodens, der Raumaufteilung und dem gewählten Reinigungsmodus. Dies ist normal. Keine Lösung erforderlich.41

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch. Die Programmierung wurde gelöscht. Programmieren Sie bestimmte Reinigungszeiten für den DEEBOT mit der ECOVACS-App

Die Dauerreinigungsfunktion ist eingeschaltet und der DEEBOT hat soeben die Reinigung des festgelegten Reinigungsbereichs beendet. Dies ist normal. Keine Lösung erforderlich. Der DEEBOT ist ausgeschaltet. Schalten Sie den DEEBOT EIN. Der Akkuladestand ist niedrig. Lassen Sie den DEEBOT eingeschaltet und mit der Dockingstation verbunden, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist. Die Einsaugöffnung des Roboters ist verstopft, und/oder Verunreinigungen hängen in seinen Komponenten fest. Schalten Sie den DEEBOT aus, reinigen Sie den Staubbehälter, und drehen Sie den Roboter um. Reinigen Sie die Einsaugöffnung, Seitenbürsten und die Hauptbürste des Roboters wie in Abschnitt 4 beschrieben.

Der DEEBOT reinigt nicht den gesamten Bereich Der Reinigungsbereich ist nicht aufgeräumt. Entfernen Sie kleine Gegenstände vom Boden, und räumen Sie den zu reinigenden Bereich auf, bevor der DEEBOT mit dem Reinigungsvorgang beginnt.

Der DEEBOT kann sich nicht mit dem WLAN-Heimnetzwerk verbinden. Fehlerhafter Benutzername oder fehlerhaftes Passwort für das WLAN-Heimnetzwerk eingegeben. Geben Sie den korrekten Benutzernamen und das korrekte Passwort für das WLAN-Heimnetzwerk ein. Der DEEBOT bendet sich außerhalb der Reichweite Ihres WLAN-Heimnetzwerk-Signals. Vergewissern Sie sich, dass der DEEBOT sich innerhalb der Reichweite Ihres WLAN-Heimnetzwerk-Signals bendet. Netzwerkeinrichtung hat begonnen, bevor der DEEBOT bereit war. Schalten Sie den Betriebsschalter auf EIN. Drücken Sie die RESET-Taste mit einer Nadel 3 Sekunden lang. Sobald der DEEBOT eine Melodie abspielt und seine WLAN-Anzeige langsam blinkt, ist er bereit für die Netzwerkeinrichtung. Das Betriebssystem Ihres Smartphones muss aktualisiert werden. Aktualisieren Sie das Betriebssystem Ihres Smartphones. Die ECOVACS-App funktioniert mit iOS ab Version 9.0 und Android ab Version 4.0.42
