Tipo de producto	Aspirador robot
Marca	ECOVACS
Modelo	D83
Dimensiones (diámetro × altura)	34 cm × 8,5 cm
Peso neto	3,2 kg
Alimentación	Batería de iones de litio 14,4 V / 2600 mAh, adaptador de corriente 100-240 V
Autonomía	110 minutos
Tiempo de carga	4 a 5 horas
Potencia de aspiración	2200 Pa
Capacidad del depósito de polvo	0,3 L
Filtración	Filtro HEPA H10 lavable
Cepillos	Cepillo central de silicona + 2 cepillos laterales de nylon
Sensores	5 sensores infrarrojos, 2 sensores de caída, detección de umbrales
Conectividad	Wi-Fi, aplicación ECOVACS HOME
Compatibilidad con asistente de voz	Amazon Alexa, Google Assistant
Nivel sonoro	55 dB
Modos de limpieza	Automático, borde, localizado, programado
Funciones principales	Aspiración automática, programación mediante aplicación, sensores anticaídas y anticolisión, aspiración silenciosa
Mantenimiento y limpieza	Depósito de polvo extraíble, filtro HEPA lavable, cepillos laterales y cepillo central extraíbles
Seguridad	Parada automática en caso de sobrecarga, sensores de caída para evitar escaleras
Piezas de repuesto disponibles	Cepillo central, cepillos laterales, filtro HEPA, batería, ruedas
Garantía	2 años
Color	Negro

Preguntas frecuentes - D83 ECOVACS

¿Cómo iniciar la limpieza automática?

Presione el botón Power en el aspirador o use la aplicación ECOVACS HOME para iniciar una limpieza automática. Asegúrese de que la batería esté suficientemente cargada y que el depósito de polvo esté vacío.

¿Cómo conectar el aspirador a la aplicación?

Descargue la aplicación ECOVACS HOME desde App Store o Google Play. Cree una cuenta, agregue un dispositivo siguiendo las instrucciones en pantalla y conecte su aspirador a la red Wi-Fi doméstica (2,4 GHz).

¿Qué hacer si el aspirador no carga?

Verifique que el cable de alimentación esté correctamente conectado al enchufe y a la estación de carga. Limpie los contactos de carga en el aspirador y la estación con un paño seco. Si el problema persiste, contacte al servicio al cliente.

¿Cómo limpiar el filtro HEPA?

Retire el depósito de polvo, luego saque el filtro HEPA. Golpéelo suavemente para quitar el polvo, o lávelo con agua tibia (sin detergente). Déjelo secar completamente antes de volver a colocarlo. Reemplácelo cada 3 a 6 meses.

¿Cómo reemplazar los cepillos laterales?

Retire los cepillos laterales desgastados tirando hacia arriba. Inserte los nuevos cepillos encajándolos en su lugar. Asegúrese de que estén bien fijados para una limpieza óptima. Los cepillos están disponibles por separado.

¿Puede el aspirador subir a las alfombras?

Sí, el D83 puede subir a alfombras de pelo corto (hasta 2 cm de grosor). Para alfombras gruesas, puede encontrar dificultades. Active el modo alfombra en la aplicación para aumentar la potencia de aspiración en las alfombras.

¿Cómo programar una limpieza programada?

En la aplicación ECOVACS HOME, acceda a la sección Programación. Seleccione los días y horas deseados, luego guarde. El aspirador se iniciará automáticamente en los horarios establecidos, siempre que esté en su base de carga.

¿Qué hacer si el aspirador se queda atascado?

El aspirador emitirá una notificación sonora y en la aplicación. Verifique los obstáculos (cables, muebles bajos). Libere las ruedas y los cepillos. Si el bloqueo persiste, reinicie el aparato presionando el botón Power durante 10 segundos.

¿Cómo restablecer el aparato?

Mantenga presionados los botones Power y Home simultáneamente durante 5 segundos hasta escuchar un pitido. El aspirador se reiniciará y los ajustes de red se restablecerán. Deberá volver a conectarlo a la aplicación.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (cepillos, filtros, batería) están disponibles en el sitio web oficial ECOVACS o en distribuidores autorizados. Use el número de modelo D83 para pedir las piezas compatibles. Consulte la garantía para las piezas bajo garantía.

MANUAL DE USUARIO D83 ECOVACS

EL ROBOT LIMPIADOR DE PISOS

LE ROBOT NETTOYEUR POUR PLANCHER

Instruction Manual

Manual de Instrucciones

Mode d'emploi

www.ecovacs.com

ECOVACS

Live Smart. Enjoy Life.

ECOVACS

Felicitaciones por su compra del robot para limpieza de pisos patentado Ecovacs DEEBOT. Esperamos que le brinde un servicio satisfactorio por muchos años. Confiamos en que la compra de su nuevo producto le ayudará a mantener su casa limpia y le dejará más tiempo libre de calidad para disfrutar otras cosas.

También le sugerimos anotar su número de modelo, el número de serie, la fecha de la compra y que adjunte la boleta de compra a esta página, para conservarla. (El número de serie se ubica en una etiqueta en el robot debajo del depósito de polvo y en la última página del Manual de Instrucciones).

MODELO #

SERIE # ____

FECHA DE COMPRA ____ / ____ / ____

En caso de que tenga algún problema para programar la unidad o lograr que su producto funcione correctamente, por favor llámenos antes de comunicarse o devolver el producto al lugar donde lo compró. Llame al 1-844-ECOVACS (1-844-326-8227) para recibir asistencia.

iGracias por preferir a Ecovacs!

Contenidos

1. Instrucciones para Seguridad 3

1.1 Directrices para el Usuario....3
1.2 Suministro de Energía 3
1.3 Rango de Aplicación del Producto 4
1.4 Observaciones para antes de Limpiar 4

2. Contenidos del Paquete y Especificaciones Técnicas....5

2.1 Contenidos del Paquete 5
2.2 Especificaciones Técnicas 5
2.3 Diagrama del Producto 6
2.4 Panel de Control del Robot 7
2.5 Control Remoto con Pantalla LED 7

3. Operación y Programación 8

3.1 Armado y Carga 8
3.2 Elija su Opción de Succión 10
3.3 Encendido ON/Pausa/ Apagado OFF/Inicio 10
3.4 Selección de Modo de Limpieza 11
3.5 Función Mopa Opcional 12
3.6 Cómo Programar el Robot....12
3.7 Reporte de Voz 13

4. Mantenimiento....14

4.1 Herramienta de Limpieza Multifuncional 14
4.2 Limpieza del Robot y del Puerto de Carga 15
4.3 Cepillo Principal, Cepillos Laterales y Ruedas Motrices 15
4.4 Depósito de Polvo y Filtro 16
4.5 Limpieza de los Sensores de Polvo y de los Sensores Anti-Caída del Robot.....16

5. Detección de problemas 17

1. Instrucciones para Seguridad

1.1 Directrices para el Usuario

- DEEBOT se debe utilizar según lo señalado en el Manual de Instrucciones. Ecovacs Robotics, Inc. no asumirá responsabilidad ni obligación alguna por daños o lesiones provocadas por uso inadecuado.

- Si hay un desnivel en el área a limpiar como un escalón o escalas, usted debe operar la unidad asegurándose de que pueda detectar el desnivel sin caer por la orilla. Puede ser necesario poner una barrera física en la orilla para impedir que la unidad caiga. Asegúrese de que la barrera física no constituya un riesgo de tropiezo.

- Este producto NO fue diseñado para ser usado por niños ni nadie que desconozca su uso correcto. Puede ser necesario supervisar su funcionamiento.

- Cuando el producto esté funcionando, por favor informe a su familia y vigile a niños/mascotas.

- El producto y su equipo para carga se deben mantener alejados de agua y fuego.

- En caso de que se le presenten situaciones no abordadas en profundidad en este Manual de Instrucciones, le pedimos que se comunique con el Centro de Servicio al Cliente llamando al 1-844-ECOVACS (1-844-326-8227) donde un Técnico podrá abordar adecuadamente su pregunta o problema.

1.2 Suministro de Energía

Utilice solo la batería recargable y el equipo de carga original provisto con el producto.
Por favor asegúrese de que el voltaje de su suministro de energía coincida con el voltaje marcado en
- el puerto de carga.
Tenga cuidado de no dañar el cable. No quite el tomacorriente del suministro de energía tirando del
cable. Para desenchufar, agarre el enchufe, no el cable.
- Cuando no vaya a usar el puerto de carga por un largo período de tiempo, por favor desenchúfelo. Ecovacs Robotics, Inc. es una empresa que respeta el medioambiente. Por favor elimine las baterías cumpliendo con sus regulaciones locales.

1.3 Rango de Aplicación del Producto

DEEBOT es capaz de limpiar todo tipo de revestimiento de pisos, sea madera, mármol, cerámica, linóleo o alfombra de pelo corto (hasta 0.79 pulgada). No es adecuado para usar en alfombras de pelo largo (más de 0.79 pulgada).

Entornos Inadecuados :

• Pisos húmedos o pisos con agua estancada.

• Sitios en exterior, industriales o comerciales.

• Espacios en temperaturas extremadamente altas o bajas (menos de 32°F o más de 85°F).

No permita que la unidad absorba lo siguiente

• Líquido, como agua o solución de limpieza, etc.

• Objetos filosos, como alfileres, clips o pedazos de vidrio, etc.

• Objetos más grandes como piedras, pedazos de papel grandes, residuos, o cualquier otro elemento que pueda obstruir la máquina o dañar el motor.

• Hollín, carbón colillas de cigarros, fósforos, cartuchos de impresora láser o copiadora, o cualquier otro elemento que pueda provocar un incendio.

1.4 Observaciones para antes de Limpiar

Antes de hacer funcionar el DEEBOT, tómese unos momentos para revisar el área de operación y retirar cualquier obstáculo que pueda impedir el funcionamiento del robot.

D8 viene equipada con Tecnología Anti-Enredoque ayuda al robot a evitar quedarse enredado con artículos a su paso; sin embargo, de todas maneras recomendamosrevisar el área donde será puesto a trabajar. Quite del suelo los cables de corriente y objetos pequeños que podrían enredar al producto. Esconda debajo de la alfombra los flecos del borde, y levante elementos como cortinas y manteles alejándolos del piso.

• Por favor tenga presente que el robot necesita una distancia mínima de 4 pulgadas para limpiar debajo de muebles sin complicaciones.

• Procure que el Depósito de Polvo, el Cepillo Principal y los Cepillos Laterales estén correctamente instalados. Asegúrese de que los Sensores Anti-Caída y los Sensores de Polvo sean limpiados con el Herramienta de Limpieza Multifuncional provisto.
  Nota: El robot se puede usar sin el cepillo principal instalado, para succión directa. Esto evita que queden cabellos enredados alrededor del Cepillo Principal.

• Cuando use la función mopa con los Paños de Limpieza adjuntos, por favor doble los bordes de la alfombra en el área sobre sí mismos para que el robot evite la alfombra.

2. Contenidos del Paquete y Especificaciones Técnicas

2.1 Contenidos del Paquete

Robot Puerto de Carga

(4) Cepillos

Laterales

Manual de Instrucciones y Guía de Encendido Rápido

Control Remoto con Baterías

Herramienta de Limpieza Multifuncional

Opción Cepillo Principal (preinstalado)

Opción de Succión Directa (SOLO para D83)

(10) Paños de Limpieza en Seco Desechables

(10) Paños Húmedos de Limpieza Desechables

Paño de Limpieza de Microfibra Lavable/Reutilizable

Placa Paño de Limpieza

2.2 Especificaciones Técnicas

Robot Modelo: D83D80

Voltaje de Funcionamiento (V)	12
Potencia Nominal (W)	30
Capacidad de Batería (mAh)	2500
Opciones de Succión Intercambiable	Opción de Cepillo Principal	Opción de Cepillo Principal u Opción de Succión Directa
Velocidad (pulgadas/segundos)	11.4
Capacidad Depósito de Polvo (L)	0.7
Tiempo de Carga (h)	Aproximadamente 3
Tiempo de Funcionamiento por Carga (min)	120 100
Ruido (dB)	≤56
Tamaño (pulgada)	13.27*13.27*3.47
Peso Neto (lb)	6.17
Capacidad en Alfombra (pulgada)	0.79
Modelo de Puerto de Carga:	CH1258B
Voltaje Nominal de Entrada (V)	120~
Voltaje Nominal de Salida (V)	14.5
Corriente Nominal de Salida (A)	0.75
Potencia Nominal (W)	20
Modelo de Control Remoto:	RC1259
Voltaje de Funcionamiento (V)	3

* Especificaciones técnicas y de diseño pueden cambiar en el transcurso del mejoramiento continuo del producto.

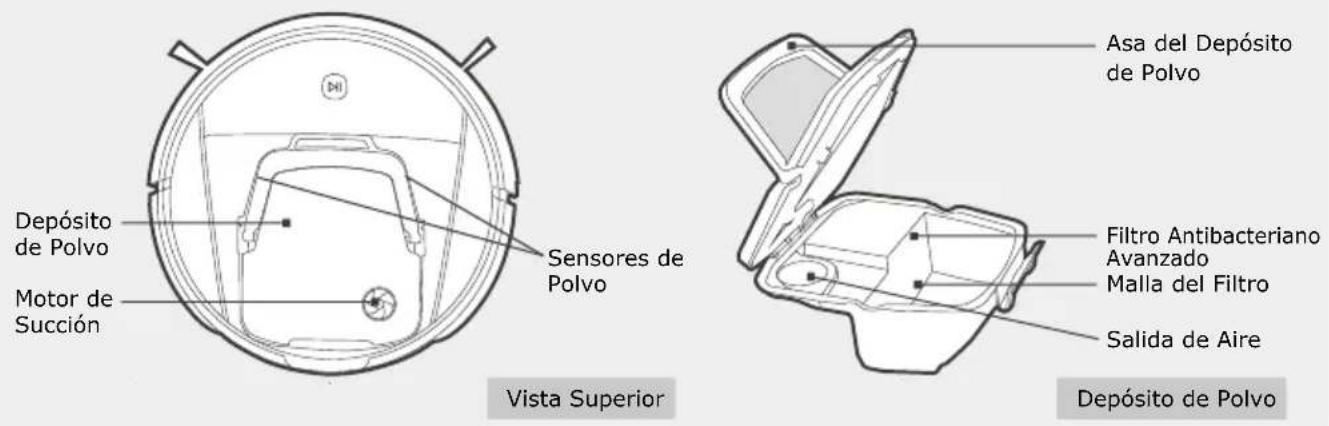

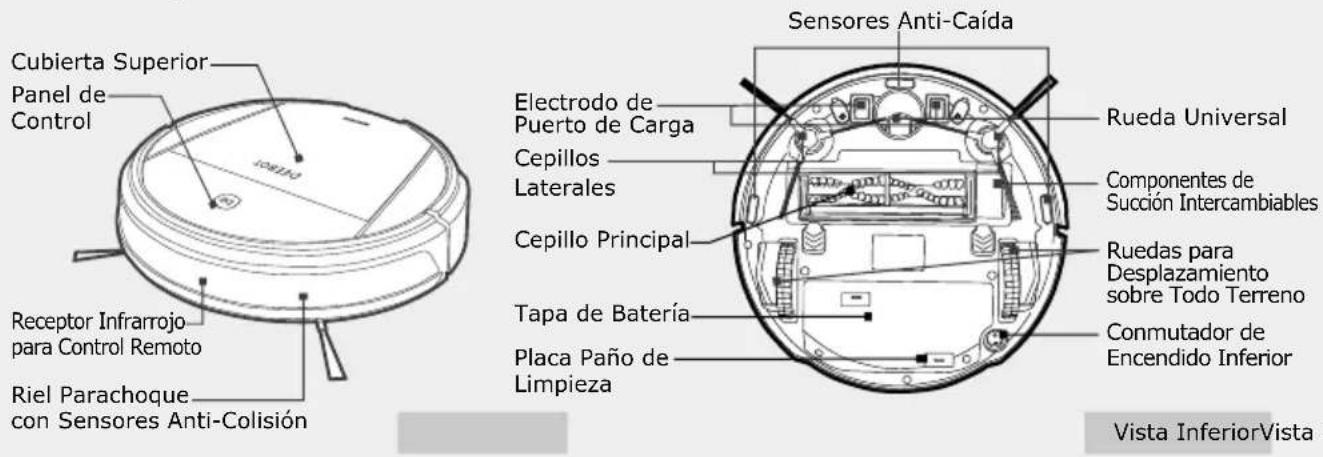

2.3 Diagrama del Producto

Unidad Principal

Elevación del Robot

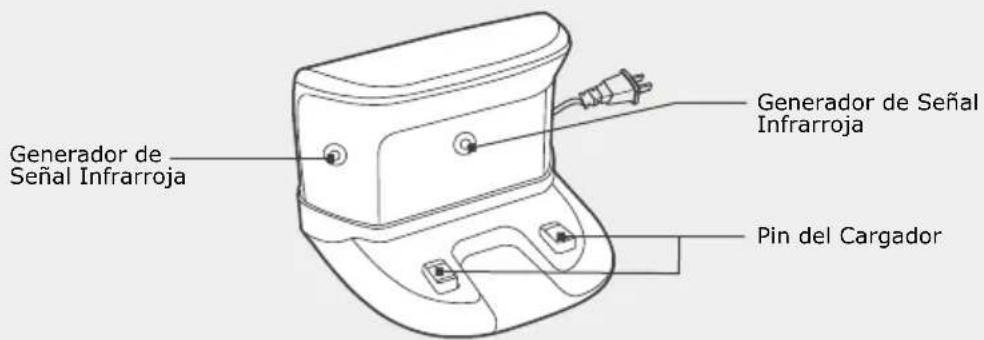

Puerto de Carga

Puerto de Carga

La serie D8 tiene un puerto de carga pequeño, de diseño elegante y que no quita espacio, apto para cualquier decoración. Su nuevo diseño facilita la conexión correcta cada vez que el robot regresa para carga.

2.4 Panel de Control del Robot

D80 D83

2.5 Control Remoto con Pantalla LED

Vista Frontal

Botón Regresar a Cargador: Inicia Modo Regresar a Cargador.
Botón Modo Limpieza AUTO: Inicia Modo Limpieza AUTO.
Botón Inicio/Pausa/Confirmar: Presiónelo para Iniciar o Pausar la función actual.
Botón de Control de Dirección: Presione y mantenga presionado el botón adecuado para movilizar el robot en cualquier dirección.
Botón para Configurar Hora de Limpieza: Configura la hora en que el robot limpiará automáticamente.
Botón para Configurar Hora Actual: Configura en la hora actual del día.
Botón Modo Limpieza Focalizada: Inicia Modo Limpieza Focalizada.
Botón Modo Limpieza Intensiva: Inicia Modo de Limpieza Intensiva.
Botón Modo Limpieza de Orillas: Inicia Modo de Limpieza de Orillas.

Aviso

- Por favor asegúrese de que las baterías del Control Remoto estén correctamente instaladas y que el Conmutador de Encendido Inferior esté en ON.

- Cuando use el Control Remoto, procure dirigirlo haciael receptor de señal infrarroja del robot, y estar a una distancia máxima de 16 pies del robot.

- El robot no podrá realizar aspirado cuando esté siendo movido mendiante el Control Remoto.

- El Puerto de Carga u otras fuentes que usen una señal infrarroja pueden interferir con la señal del Control Remoto.

- Quite las baterías si el Control Remoto no será usado por un largo tiempo.

3. Operación y Programación

3.1 Armado y Carga

▶ Instalación del Puerto de Carga

- Arme el Puerto de Carga y póngalo en una superficie a nivel de suelo con la base perpendicular al piso. Mantenga el área inmediata frente al cargador (unos 5 pies) libre de objetos y superficies reflectantes que pudieran interferircon el receptor infrarrojo. Conecte el Puerto de Carga.

▶ Cargue el Robot

• Ponga en ON el conmutador inferior del robot.
• Ponga el robot en el Puerto de Carga asegurándose de que se conecten el electrodo del Puerto de Carga y el Pin del Cargador en el robot.
• Cargue el robot mínimo 12 horas antes de los 3 primeros usos.

▶ Tres Maneras de Cargar

Carga Automática	Carga por Instrucción Carga Manual
El robot puede percibir que la batería está baja mientras trabaja, y cambiará automáticamente al modo Retornar al Cargador cuando sea necesario.	Usted puede ordenar al robot a que cambie al modo Retornar al Cargador en cualquier momento usando el Control Remoto o el botón en el panel de control del robot.	Ponga el conmutador de encendido inferior del robot en ON y póngalo manualmente en el Puerto de Carga.Asegúrese de que se conecten el Electrodo del Puerto de Carga y el Pin del Cargador en el robot.

• El botón INICIO/PAUSA ▷|| en el robot parpadea cuando el robot se está cargando.
• Normalmente, cargarlo demora unas 3 horas.
• Después de que concluye el cargado, el botón INICIO/PAUSA ▷|| en el robot queda encendido fijo.

Aviso

• Después de que la batería del robot está plenamente cargada, el sistema de gestión de batería del DEEBOT reducirá a una carga lenta para ahorro de electricidad.
• Para confirmar que el robot se está cargando cuando está en el Puerto de Carga, por favor verifique si el botón ENCENDIDO/PAUSE ▷ está parpadeando o se mantiene encendido.

ECOVACS

- Quite las baterías si el robot no será usado por un largo tiempo o antes de reciclar el robot.

Para quitar o reemplazar las baterías del robot:

① Quite los tornillos de la tapa de la batería, saque la tapa y extraiga las baterías.
② Inserte nuevas baterías según los electrodos positivo y negativo correspondientes.
③ Vuelva a poner la tapa de la batería.

Nota

• Cuando las baterías están plenamente descargadas o no se usan por largo tiempo, su capacidad puede disminuir, por lo que se sugiere reactivarlas.
• Método para reactivar baterías: ponga manualmente el robot en el Puerto de Carga, sáquelo después de cargar durante 3 minutos; repetir 3 veces, luego cargar normalmente por 3-5 horas.

3.2 Elija su Opción de Succión

▶ DEEBOT D83 tienen 2 opciones de succión intercambiables para su comodidad.

	Opción de Cepillo Principal Opción de Succión Directa
Función	La mejor elección para limpieza profunda con unacombinación del Cepillo Principal y potentesucción.	La mejor elección para limpieza diaria sin Cepillo Principal, para succión directa.Esta opción evita que queden cabellos enredados alrededor del Cepillo Principal, y es ideal para recoger pelos de mascota.
Notas	Instalar Opción Cepillo Principal (preinstalado)	Instalar Opción de Succión Directa
Para Quitar la Opción de Cepillo Principal o la Opción de Succión Directa	Voltee el robot. Presione ambos botones debajo de la entrada de succión al mismo tiempo, y el componente de Opción de Succión se soltará automáticamente. Quite o inserte el Cepillo Principal.
Para Instalar la Opción de Cepillo Principal o la Opción de Succión Directa	Alinee las pestañas del componente de Opción de Succión con las ranuras en la parte inferior del robot. Presione hasta que el componente haga clic y quede instalado en su lugar.

3.3 Encendido ON/Pausa/ Apagado OFF/Inicio

Encendido ON

- Ponga el conmutador de encendido inferior del robot en ON.

Pausa

1. Ponga el robot en pausa presionando la tecla INICIO/PAUSA ▷II o elevando la unidad del piso.
2. Presione la tecla INICIO/PAUSA ▷II , y el robot reanudará su trabajo.

Apagado OFF

Después de pausar el funcionamiento, ponga el conmutador de encendido inferior del robot en OFF.

Nota: Cuando el robot no esté funcionando, se sugieredejarlo cargando en vez de desconectarlo para dejarlo en OFF.

Inicio

• Presione el botón INICIO/PAUSA ▷ en el robot para empezar a limpiar de inmediato en modo de Limpieza Automática.
• Para programar una hora de limpieza a futuro, por favor vea lasección 3.5 de este Manual de Instrucciones.

* Además de presionar la tecla INICIO/PAUSA ▷|| para comenzar con la Limpieza Automática, usted puede elegir cualquier Modo de Limpieza presionando la tecla correspondiente directamente en el panel de control del robot (SOLO para D83) o en el Control Remoto (para D80 y D83), y luego presionarla tecla INICIO/PAUSA ▷|| para comenzar. Ver Sección 3.4 para detalles de Modo de Limpieza.

Modo Limpieza por Puntos Modo Limpieza de Bordes

Modo Limpieza Intensiva Modo Retorno al Cargador

3.4 Selección de Modo de Limpieza

El robot tiene varios Modos de Limpieza para que usted pueda elegir y limpiar de manera efectiva todos sus pisos.

Modo Limpieza AUTO: Este es el modo de uso más habitual, con la cobertura de limpieza más amplia.

Cuando programe una hora de limpieza a futuro, el DEEBOT siempre funcionará en modo de Limpieza Automática.

• En Modo de Limpieza Automática, el robot procederá en línea recta hasta que tome contacto con un obstáculo y luego cambiará de ruta para seguir en línea recta.
• Si los Sensores de Polvo del DEEBOT detectan gran cantidad de polvo durante su trayectoria inicial, automáticamente cambiará su ruta a cobertura en abanico o espiral para una limpieza más efectiva.

Modo Limpieza por Puntos: Este modo se aplica para un área con alta concentración de polvo o suciedad.

- En Modo Limpieza por Puntos, el robot se desplaza zigzagueando de izquierda a derecha, concentrándose en un área específica para limpiar. Después de la limpieza, el robot retornará a supunto de partida y emitirá un sonido "bip".

Modo Limpieza de Bordes: Este modo es bueno para limpiar bordes y esquinas de una habitación.

- En Modo Limpieza de Bordes, el DEEBOT detectará un borde, como un muro, y seguirá paralelo a él hasta que tope con un obstáculo, momento en el cual alterará su dirección.

Modo Limpieza Intensiva: Este modo es bueno para limpieza en profundidad, o para pisos extremadamente sucios o polvorientos.

• Cuando el robot funciona en Modo Limpieza Intensiva, sigue el mismo patrón que en el Modo Limpieza Automática, pero ejecuta una limpieza más detallada.
• En Modo Limpieza Intensiva, la sensibilidad del Sensor de Polvo aumenta, por lo que la limpieza es más eficiente.

Al limpiar áreas pequeñas como esquinas o pasillos en Modo Limpieza Intensiva o Limpieza Automática, el robot automáticamente describirá un patrón en zigzag, para luego retornar al modo previo y seguir limpiando.

3.5 Función Mopa Opcional

Las Series DEEBOT D8 traen una función mopa exclusiva con paños de limpieza diseñados especialmente para limpiar de maneras en que usted nunca pensó que un robot podría hacerlo. D8 puede pasar mopa y aspirar al mismo tiempo si tiene un paño de limpieza instalado. La serie D8 viene con lo siguiente:

• Paños húmedos de limpieza desechables para función mopa
• Paños de limpieza en seco desechables para pasar paño y pulir en seco
• Un paño de limpieza en seco lavable y reutilizable para pasar paño y pulir en seco

Para usar la función mopa, instale cualquiera de los paños de limpieza provistos.

① Levante los soportes de la Placa del Paño de Limpieza.
② Cubra la Placa del Paño de Limpieza con el paño de limpieza que haya elegido y frote.
③ Presione los soportes amarillos hacia abajo para sujetar el paño de limpieza.
④ Instale la Placa del Paño de Limpieza en la parte inferior del robot.

3.6 Cómo Programar el Robot

Se puede programar a DEEBOT para que limpie automáticamente una vez al día, a una hora específica, aunque no haya nadie en casa. Cuando programe una hora de limpieza a futuro, el DEEBOT siempre funcionará en modo de Limpieza Automática.

- Todas las horas de limpieza se programan usando el Control Remoto.

* Cuando programe una hora de limpieza, por favor asegúrese de que el robot esté en modo PAUSA y apunte el Control Remoto hacia el robot.
- Antes de programar una hora de limpieza por primera vez, por favor configure la hora actual.

Fijar la Hora Actual del Día

1. Presione la tecla 📁 en el Control Remoto hasta que 📁 aparezca intermitente en pantalla y 88:88 se ilumine. Configure la hora actual del día con el Botón de Control de Dirección.
2. Presione la tecla para confirmar la hora del día. Una vez que la hora del día se guarde correctamente, el ícono y la hora aparecerán en pantalla durante 3 segundos.

Programar una Hora de Limpieza

1. Presione la tecla en el Control Remoto hasta que aparezca intermitentemente en pantalla y88:88 se ilumine. Presione el Botón de Control de Dirección para programar una hora de limpieza.
2. Presione la tecla ▶ para confirmar. La programación ha terminado cuando el ícono y la hora aparecen en pantalla por 3 segundos.

Cancelar una Hora de Limpieza Programada

Presione y mantenga presionada la tecla 📍 por 3 segundos hasta que desaparezca la tecla 📍 de la pantalla. La hora de limpieza programada ha sido cancelada.

3.7 Reporte de Voz

Cuando el robot detecta un programa, deja de funcionar, la tecla INICIO/PAUSA ▷ parpadeará de color rojo, y anunciará el problema mediante un reporte de voz. Por favor detecte el problema según el reporte de voz.

Problemas Posibles Solución
Mi Rueda Motriz está suspendida. Por favor muévame a una superficie plana.	Ponga el robot en una superficie pareja para que pueda recuperar tracción.
Mi Depósito de Polvo me falta o no está instaladocorrectamente. Por favor revise mi Depósito de Polvo.	Instale el Depósito de Polvo y asegúrese de que esté asentado correctamente.
Mis Ruedas Motrices están atascadas. ¿Por favor puede revisarlas?	Revise si las Ruedas Motrices tienen residuos o cabellos enredados y límpielas con la Herramienta de Limpieza Multifuncional provista.
Mi Cepillo Principal o Cepillos Laterales están atascados. ¿Por favor puede revisarlos?	Revise si los Cepillos Laterales y el Cepillo Principal tienen residuos o cabellos enredados y límpielos con la Herramienta de Limpieza de Cepillo Principal provista.
Estoy atascado. ¿Por favor puede ayudarme?	El robot está atrapado por obstáculos en el piso. Mueva manualmente el robot a un área distinta y/o retire los obstáculos.
Mis Sensores Anti-Caída requieren limpieza. ¿Por favor puede ayudarme?Mis Sensores de Polvo requieren limpieza. ¿Por favor puede ayudarme?	Use el Herramienta de Limpieza Multifuncional para limpiar los Sensores Anti-Caída y los Sensores de Polvo.
No puedo encontrar el Puerto de Carga. ¿Por favor puede ayudarme?	Ponga manualmente al robot en el Puerto de Carga.

4. Mantenimiento

4.1 Herramienta de Limpieza Multifuncional

Herramienta de Limpieza Multifuncional

ADVERTENCIA

Manipular con cuidado

Esta herramienta de limpieza tiene bordes con filo y no debe ser usada por niños. Siga las instrucciones y use con cuidado para evitar lesiones.

- Cepillo para Polvo: Retira todo el polvo de los sensores Anti-Caída, Ruedas para Desplazamiento u otros la vida útil.

- Paño para Polvo: Sirve para limpiar frotando los Sensores de Polvo, a fin de conservar su sensibilidad.

- Hoja de Corte: Sirve para cortar cabellos en edados alrededor del Cepillo Principal, los Cepillos Lateral-luego quitarlos con la Herra-mienta de Remoción.

- Herramienta de Remoción: Después de usar la Hoja de Corte, quite el cabello enredado en el Cepillo Principal, los Cepillos Laterales u otros co-mponentes haciendo pasar la Herramienta de Remoción a través de las cerdas delce pillo.

4.2 Limpieza del Robot y del Puerto de Carga

Limpiar el Robot Limpiar el Puerto de Carga

Ponga en OFF el conmutador inferior de encendido.

Desenchufe el Puerto de Carga.

Use un paño de limpieza humedecido con agua o detergente neutro, frote y seque el producto. No permita que agua caiga al interior del producto.

4.3 Cepillo Principal, Cepillos Laterales y Ruedas Motrices

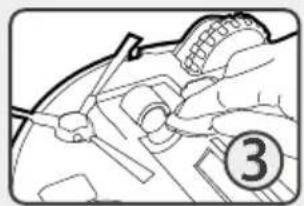

Limpiar el Cepillo Principal

Se sugiere limpiar el Cepillo Principal después de 4 a 5 ciclos de limpieza.

Presione los botones a ambos lados de la entrada de succión al mismo tiempo. Quite el componente de Opción de Succión del Cepillo Principal.

Extraiga el Cepillo Principal. Quite cabellos y residuos que puedan estar enredados alrededor del Cepillo Principal con la Herramienta de Limpieza Multifuncional. También se puede quitar cada fila de cerdas del Cepillo Principal para limpiarlas por separado.

Frote la entrada de succión del robot con un paño seco.

Después de limpiar, reinstale el Cepillo Principal y el componente de Opción de Succión del Cepillo Principal.

Limpieza y Reemplazo de Cepillos Laterales

Quite cada Cepillo Lateral presionando el segmento central; luego, tire hacia afuera el cepillo. Frote el Cepillo Lateral con un paño seco.

Para volver a ponerlo, inserte cada Cepillo Lateral en la ranura con el color coincidente. Presione hasta escuchar un "clic".

Consejos:

1. Los Cepillos Laterales se desgastan bastante. Sugerimos inspeccionarlos después de cada uso y cambiarlos si es necesario.
2. Cuando instale un Cepillo Lateral, asegúrese de que su color coincida con el color de la ranura, o el cepillo no funcionará normalmente.

Limpieza de las Ruedas Motrices

Use la Herramienta de Limpieza Multifuncional para retirar cualquier polvo o cabello enredado en las Ruedas Motrices.

4.4 Depósito de Polvo y Filtro

Limpieza del Depósito de Polvo y Filtro del Robot

Ponga el robot en OFF y abra la cubierta.

Sujete el asa del Depósito de Polvo. Lenta y cuidadosamente saque el Depósito de Polvo para evitar derrame de polvo.

Abra la cubierta del Depósito de Polvo; vacíela, y retire los componentes del filtro. Limpie y/o reemplace el filtro.

Si nota una gran acumulación de polvo al interior del Depósito de Polvo y no se puede retirar el filtro usando el método descrito en la sección 4.3, puede enjuagar el Depósito y el filtro en agua corriente para eliminar el polvo. Es importante que usted los deje secar por completo durante 24 horas antes de reinstalarlos en el robot.

Después de limpiar y/o reemplazar el filtro, cierre la tapa del filtro y asegúrese de escuchar el "clic" que indica que quedó cerrada. Vuelva a poner el Depósito de Polvo en el robot y cierre la cubierta.

4.5 Limpieza de los Sensores de Polvo y de los Sensores Anti-Caída del Robot

		Sensor de PolvoSensor Anti
Ubicación	Los Sensores Anti-Caída se ubican en la parte inferior del robot.	Los Sensores de Polvo se ubican en frente del Depósito de Polvo del robot.
Función	Detecta un desnivel de más de 3 pulgadas para que el robot no se caiga por un escalón o por las escalas.	Detecta la cantidad de polvo para que el robot pueda determinar automáticamente y cambiar al modo de limpieza más efectivo.
Método de Limpieza	1. Ponga el conmutador de encendido en OFF y vacíe el Depósito de Polvo.2. Invierta el robot; luego, póngalo en una superficie pareja y limpia.3. Use el Herramienta de Limpieza Multifuncional para limpiar frotando los tres paneles de los Sensores Anti-Caída.	1. Ponga el conmutador de encendido en OFF2. Extraiga y vacíe el Depósito de Polvo y límpielo si es necesario.3. Use el Herramienta de Limpieza Multifuncional para limpiar los dos Sensores de Polvo.4. Vuelva a instalar el Depósito de Polvo.

1. Detección de problemas (✗)

Mal funcionamiento Causas Posibles Soluciones
El robot no se carga	El conmutador de encendido inferior del robot no está en ON.	Ponga el conmutador de encendido inferior del robot en ON.
	El robot no se ha conectado con el puerto de carga.	Asegúrese de que el robot esté conectado con los electrodos del puerto de carga. Usted puede mover manualmente el robot para hacer la conexión si es necesario.
	El robot está en ON, pero el Puerto de Carga no está enchufado.	Enchufe el Puerto de Carga.
	La batería está completamente descargada.	Reactive la batería. Por favor refiérase a la sección 3.1 "Armado y Carga".
El robot se mueve en círculos y vuelve al punto de partida.	Los sensores anti-caída en la parte inferior delrobot están cubiertos de polvo.	Use el Herramienta de Limpieza Multifuncional provistopara frotar los sensores Anti-Caída.frotar los sensores Anti-Caída.
	Las Ruedas Motrices están atascadas con material extraño.	Retire el material extraño de las Ruedas Motrices.
	El robot podría no ser capaz de detectar los objetos correctamente.	Por favor comuníquese con Servicio al Cliente llamando al 1-844-ECOVACS (1-844-326-8227) para más información.
El robot no funciona según el Modo de Limpieza programado y los Cepillos Laterales no giran.	La batería está baja, así que los Cepillos Lateralesdejan de girar y el robot automáticamente regresa a cargarse.	Cargue el robot por completo, y ajústeloa modo de Limpieza Automática;luego, inicielo.
El robot se trabab mientras está trabajando y se detiene.	El robot se atasca con algo enel piso (cables eléctricos, cortinas largas, flecos de alfombra, etc.)	El robot probará varias maneras de destrabarse. Si no tiene éxito,retire manualmente los obstáculos.
El robot limpiar por un período breve.	El tiempo de limpieza varía según la superficiedel piso y la complejidad de la habitación. Porejemplo, una superficie alfombrada consumirámás batería que una superficie de piso dura.	Esto es normal. No requiere solución.
	El Cepillo Principal y/o los Cepillos Laterales nose han limpiado por largo tiempo, por lo queel motor se esfuerza más, así que el tiempo de limpieza se reduce.	Limpie el Cepillo Principal y los Cepillos Laterales.
	La batería está completamente descargada.	Reactive la batería. Por favor,refiérase a la sección 3.1"Armado y Carga".
La velocidad de desplazamiento del robot disminuye y/o empieza a moverse en espiral.	Cuando los Sensores de Polvo del robot detectanuna gran cantidad de polvo, éste automáticamente reduce su velocidad y/o se mueve en espiral para limpiar de manera más efectiva.	Esto es normal. No requiere solución.
	Los Sensores de Polvo del robot están sucios.	Frote los Sensores de Polvo con el Herramienta de Limpieza Multifuncional provisto.
El robot no puede detectar escalas o un desnivel de más de 3 pulgadas cuando está funcionando.	Los Sensores Anti-Caída del robot están sucios.	Frote los Sensores Anti-Caída con el Herramienta de Limpieza Multifuncional provisto.
	El piso está demasiado brillante para que los Sensores Anti-Caída funcionen.	Ponga barreras protectoras para impedir que el robot se caiga.
	Mal fucionamiento del sensor Anti-Caída.	Por favor comuníquese con Servicio al Cliente llamando al 1-844-ECOVACS (1-844-326-8227).
Cuando el robot está funcionando, los cepillos laterales no giran.	Los Cepillos Laterales tienen cabello enredado o material extraño.	Limpie los Cepillos Laterales.
	Los Cepillos Laterales no están correctamente instalados.	Reinstale los Cepillos Laterales asegurándose de que el color de la ranura coincida con el cepillo correspondiente.
	La pieza plástica del tornillo retén del Cepillo Lateral está rota o astillada.	Reemplace el Cepillo Lateral.
	Si la limpieza o el reemplazo de los Cepillos Laterales no corrige el problema,el motor del cepillo puede necesitar reparación.	Por favor comuníquese con Servicio al Cliente llamando al 1-844-ECOVACS (1-844-326-8227).
Cuando el robot está funcionando, el Cepillo Principal no gira.	Ponga el conmutador de encendido del robot en OFF y trate de hacer girar manualmente el Cepillo Principal. Si el cepillo no gira, es posible que el cepillo esté mal instalado.	Quite el Cepillo Principal y reinstálelo correctamente.
	El Cepillo Principal tiene cabello enredado o material extraño.	Limpie el Cepillo Principal con la Herramienta de Limpieza Multifuncional provista.
	El Cepillo Principal está atascado en una alfombra de pelo largo.	El robot no puede limpiar alfombras con pelo más largo que 0.79 pulgada.
	Si se han eliminado todas las causas,es posible que el Cepillo Principal necesite reparación.	Por favor comuníquese con nuestro Departamento de Servicio al Cliente llamando al 1-844-ECOVACS (1-844-326-8227).
El robot no limpia automáticamente a la hora programada.	El robot no está programado para la hora del día correcta.	Reconfigure la hora actual en el robot.
	El conmutador de encendido inferior del robot está en OFF.	Ponga el conmutador de encendido inferior del robot en ON.
	El robot tiene la batería baja.	Mantenga el robot en el Puerto de Carga para asegurarse de que tenga la batería a plena capacidad y pueda trabajar en cualquier momento.
	La hora de limpieza del robot fue cancelada o el modo de limpieza se configuró de manera incorrecta. Cuando el robot se configura en Modo Limpieza por Puntos o la hora de limpieza programada fue cancelada,el robot no limpiará automáticamente.	Configure de nuevo la hora de limpieza de limpieza programada correctamente.
El robot emite más ruido al funcionar y tiene menor poder de succión.	La entrada de succión del robot está bloqueada o el Cepillo Principal está atascado con polvo y residuos.	Limpie el Cepillo Principal con la Herramienta de Limpieza Multifuncional provista y limpie la entrada de succión.
Se filtra suciedad desde el Depósito de Polvo del robot.	El Depósito de Polvo tiene demasiada suciedad.	Limpie el Depósito de Polvo.
	El Cepillo Principal tiene cabello enredado u otros residuos.	Limpie el Cepillo Principal
	El robot está siendo sostenido inadecuadamente.	Cuando sostenga el robot, mantenga el extremo marcado con "DEEBOT" inclinado levemente hacia arriba.
El robot absorbió líquido accidentalmente.	Ponga de inmediato en OFF el conmutador de encendido inferior del robot. Quite el Depósito de Polvo, el Cepillo Principal, los Cepillos Laterales y limpielos. Deje secar todos los componentes por 12 horas al sol si es posible; reinstale y vuelva a encender el robot.
Falla del Control Remoto (el rango de efectividad del control remoto es de 16 pies).	Es necesario reemplazar las baterías del Control Remoto.	Reemplácelas con baterías nuevas asegurándose de que sean instaladas correctamente.
	El conmutador de encendido inferior del robot está en OFF, o el robot está con la batería baja.	Asegúrese de que el conmutador de encendido del robot esté en ON y que la batería esté plenamente cargada.
	El emisor infrarrojo en el Control Remoto o el receptor infrarrojo en el robot está sucio, por lo que no se puede transmitir la señal.	Use el Herramienta de Limpieza Multifuncional para frotar el emisor infrarrojo en el Control Remoto y el receptor infrarrojo del robot.
	Hay otro equipo que está haciendo interferencia con la señal infrarroja hacia el robot.	Evite usar el Control Remoto cerca de otro equipo que use señales infrarrojas.
El Panel de Control del robot está rayado.	El Panel de Control del robot puede rayarse si éste se invierte en una superficie áspera.	Cuando instale la Placa del Paño de Limpieza, por favor ponga el robot en una superficie suave.

Ecovacs DEEBOT

Garantía Limitada el Comprador Original

Ecovacs Robotics, Inc. respalda los DEEBOTS que construye con la siguiente Garantía Limitada.

1. Garantía Limitada. Ecovacs Robotics, Inc también le garantiza a usted, el comprador original, que su DEEBOT estará libre de defectos en los materiales y mano de obra cuando se usa en condiciones normales por un (1) año a partir de la fecha de compra del producto. Esta Garantía Limitada aplica únicamente a los nuevos productos comprados y usados en los Estados Unidos y Canadá. Algunos estados / jurisdicciones no permiten limitaciones en la duración de una garantía implícita, por lo que es posible que la limitación de arriba no se aplique a usted.
2. Prueba de Compra. Para hacer un reclamo mediante nuestra Garantía Limitada, primero debe demostrar la fecha en la compró su DEEBOT. Su recibo de venta o documento similar es suficiente. Si usted no puede mostrarnos la fecha original de compra, el periodo de tiempo de esta Garantía Limitada comenzará el día en que su DEEBOT fue enviado de nuestra fábrica.
3. Exclusions. Esta Garantía Limitada no cubre defectos o daños causados por (1) alteraciones no aprobadas por nosotros, reparaciones o servicio inapropiados, o partes y accesorios inapropiados no proporcionados por nosotros; (2) mal uso o incumplimiento de las instrucciones de operación, y la falta del mantenimiento recomendado; (3) partes que deben ser reemplazadas periódicamente; o (4) uso en cualquier otra forma que no sea el uso normal y esperado.
4. Sus responsabilidades. Usted es responsable (1) del mantenimiento preventivo del producto y (2) asegurar que se sigan las instrucciones del manual para el cuidado y uso de su producto.
5. Servicio al Cliente. Por favor contacte a Servicio al Cliente al 1-844-ECOVACS (1-844-326-8227) para determinar su problema y los siguientes pasos. La responsabilidad total y remedio exclusivo de Ecovacs Robotics, Inc. y sus proveedores será, a nuestra elección, ya sea (1) la devolución del precio pagado, o (b) reemplazo de las partes o producto. Las partes de reemplazo y productos asumen el resto de la Garantía Limitada original o treinta (30) días, lo que sea mayor.
6. Ninguna otra garantía. Ecovacs Robotics, Inc. no garantiza que las funciones contenidas en el DEEBOT se adapten a sus necesidades. El riesgo completo en cuanto a la calidad y desempeño del DEEBOT es suyo. Al grado máximo permitido por la ley aplicable, Ecovacs Robotics, Inc. y sus proveedores niegan cualquier otra garantía, ya sea expresa o implícita, incluyendo, sin limitación, garantías implícitas de comerciabilidad y adecuación para un propósito en particular, con respecto al DEEBOT y a los materiales escritos que lo acompañan. Esta garantía limitada le da derechos legales específicos. Puede tener otros derechos que varían por estado/jurisdicción.
7. Ninguna responsabilidad por daños consecuentes. Al grado máximo permitido por la ley aplicable, en ningún caso serán Ecovacs Robotics, Inc. o sus proveedores responsables por cualquier daño (incluyendo, sin limitación, daños por pérdida de ganancias, interrupción de negocios, pérdida de información de negocios o cualquier otra pérdida pecuniaria) que surja del uso o imposibilidad de uso del DEEBOT, incluso si Ecovacs Robotics, Inc. ha sido avisado de la posibilidad de dichos daños. Debido a que algunos estados/jurisdicciones no permiten la exclusión o limitación de responsabilidad por daños consecuentes o incidentales, la limitación de arriba puede no aplicarse a usted.
8. Ley de California. Los términos de nuestra Garantía Limitada se regirán, interpretarán y se harán cumplir de conformidad con las leyes del Estado de California, sin referencia a provisiones de conflicto de leyes. El lugar exclusivo para cualquier disputa que surja de este acuerdo será una corte competente en el Condado de Los Ángeles, California. En caso de que cualquier provisión de nuestra Garantía Limitada sea declarada inválida por una corte competente, el resto de nuestra Garantía Limitada permanecerá en total fuerza y efecto.

ECOVACS
