Tipo de producto	Aire acondicionado split
Marca	Sharp
Modelo	AYXP9HR
Alimentación	220-240 V ~ 50 Hz
Modos de funcionamiento	FRÍO, CALEFACCIÓN, SECO, AUTO
Tecnología Plasmacluster	Ionizador que genera iones positivos y negativos para reducir moho
Función Jet de aire potente	Funcionamiento a máxima potencia para enfriar o calentar rápidamente
Función Limpieza automática	Secado interior con iones Plasmacluster, duración 40 minutos
Filtro purificador de aire	Filtro tipo AZ-F900F, a cambiar cada 3 a 6 meses
Mando a distancia	Con pantalla LCD, alcance 7 metros
Temporizador	Apagado después de 1 hora, temporizador de encendido/apagado programable
Dirección del flujo de aire	Vertical y horizontal ajustables (SWING)
Caudal de aire progresivo	Ajuste para flujo de aire indirecto
Rango de temperatura (refrigeración)	Interior: 21-32 °C, Exterior: -10 a 46 °C
Rango de temperatura (calefacción)	Interior: 24-27 °C, Exterior: -15 a 24 °C
Mantenimiento de los filtros	Limpieza cada 2 semanas, cambio del filtro purificador cada 3-6 meses
Seguridad	Conexión a tierra obligatoria, disyuntor, protección contra descargas eléctricas
Pieza de repuesto	Filtro purificador de aire AZ-F900F
Función descongelación	Automática, duración 5-10 minutos en modo calefacción
Memoria de fallo	Conserva los ajustes excepto el temporizador en caso de corte de corriente

Preguntas frecuentes - AYXP9HR SHARP

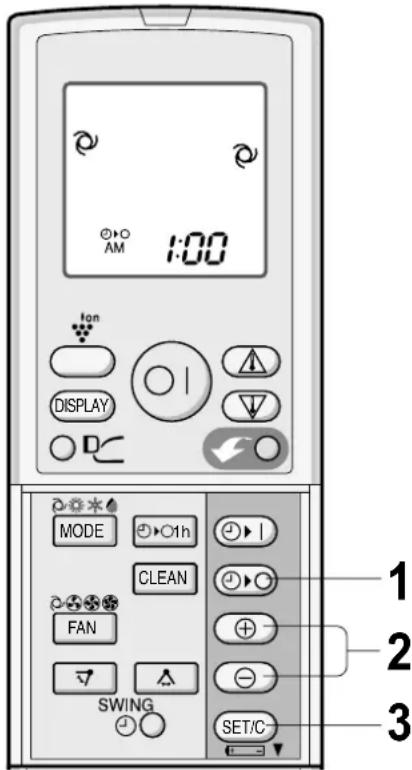

¿Cómo ajustar el temporizador de apagado?

Presione la tecla APAGADO DEL TEMPORIZADOR (O), luego use las teclas de avance/retroceso para ajustar la hora deseada. Valide con SET/C. El indicador naranja TEMPORIZADOR se enciende.

¿Qué es la tecnología Plasmacluster?

El Plasmacluster genera iones positivos y negativos para reducir el moho en el aire. Actívelo con la tecla PLASMACLUSTER durante el funcionamiento.

¿Cómo limpiar los filtros de aire?

Apague el aparato, abra el panel, retire los filtros. Límpielos con una aspiradora o con agua tibia y un detergente suave. Séquelos a la sombra antes de volver a colocarlos. Limpieza recomendada cada 2 semanas.

¿Por qué mi aire acondicionado hace un ruido de crujido?

Este ruido es normal. Se debe a la dilatación o contracción de los componentes debido a las variaciones de temperatura, o al funcionamiento del Plasmacluster.

¿Por qué sale vapor de agua del aparato?

En modo FRÍO o SECO, puede aparecer vapor en la salida de aire debido a la diferencia de temperatura. En modo CALEFACCIÓN, puede salir vapor de la unidad exterior durante el descongelamiento.

¿Qué hacer si el mando a distancia no funciona?

Verifique las pilas: deben estar insertadas correctamente y del mismo tipo. Reemplácelas si es necesario. Apunte el mando a distancia hacia la ventana de recepción y asegúrese de que ningún obstáculo bloquee la señal. Alcance máximo: 7 metros.

¿Cómo usar el modo auxiliar sin mando a distancia?

Levante el panel de la unidad interior y presione la tecla AUX. El aparato arranca en modo AUTO. Presione de nuevo para apagar.

¿Cómo funciona el modo AUTO?

El modo AUTO selecciona automáticamente el modo (calefacción/frío) y la temperatura según la temperatura ambiente y exterior. Use la tecla MODE para seleccionarlo.

¿Cómo ajustar la dirección del flujo de aire?

Use las teclas SWING: para la dirección vertical, presione SWING (V); para la horizontal, presione SWING (A). Presione de nuevo para fijar la posición deseada.

¿Cuándo debo llamar al servicio postventa?

Contacte al servicio si el indicador MARCHA, TEMPORIZADOR o PLASMACLUSTER parpadea, si el aparato no enfría/calienta después de verificar los filtros y el ajuste, o en caso de olor a quemado. Desenchufe primero el aparato.

MANUAL DE USUARIO AYXP9HR SHARP

MANUAL DE INSTRUCCIONES

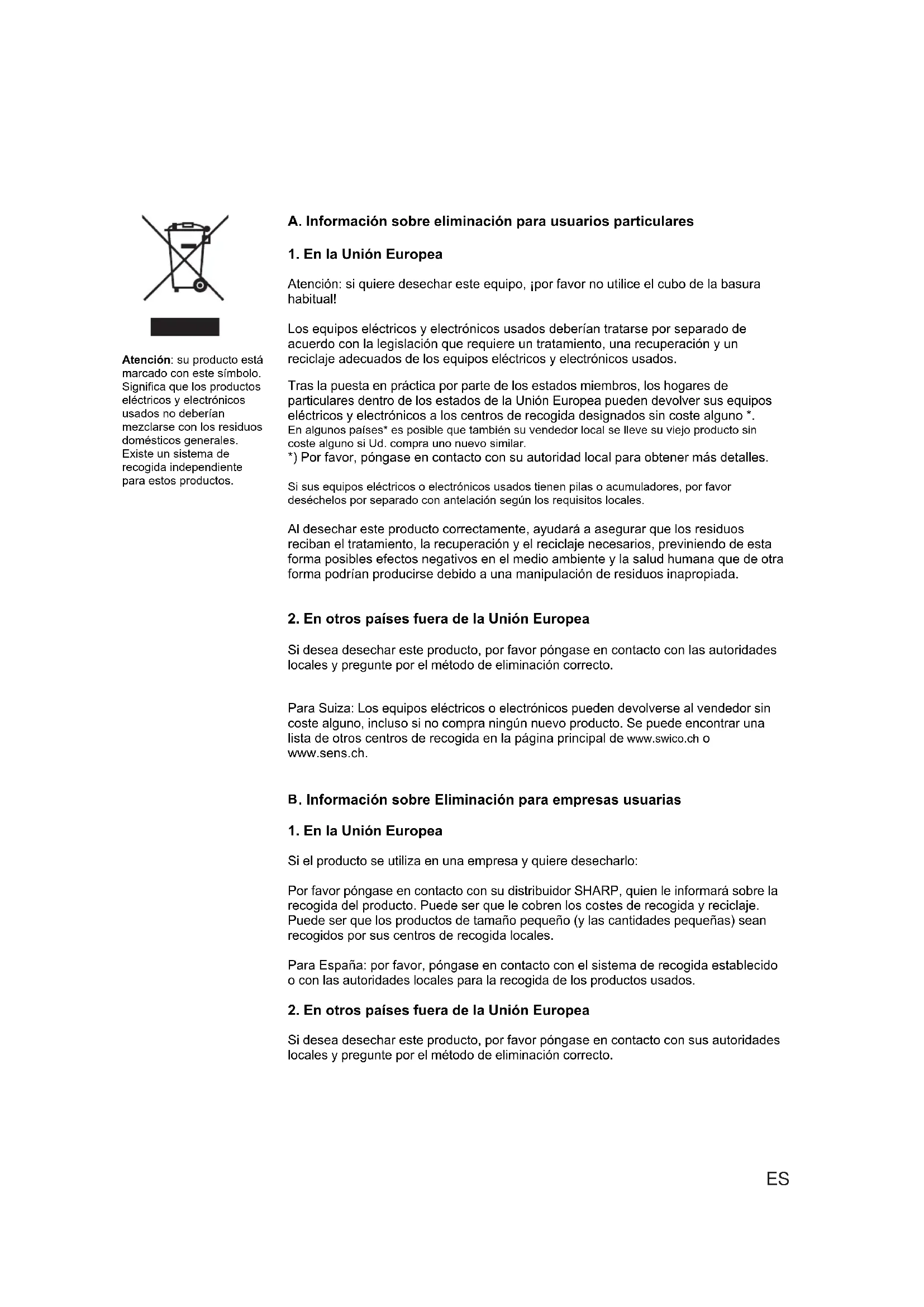

Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

A. Información sobre eliminación para sistemas particulares

1. En la Unión Europea

Atención: si quiere desechar este equipo, por favor no utilice el cubo de la basura habitual.

Los equipos eléctricos y electrónicos usados deben tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los Estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud. compra uno nuevo similar.

*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayuda a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos deben devolverse al vendedor sin coste alguno, incluso si no compra ningún producto nuevo. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

B. Información sobre eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se usa en una empresa y quiere desecharlo:

Por favor, póngase en contacto con su distribuidor SHARP, quien le informará sobre la recogida del producto. Puede que le cobren los costes de recogida y reciclaje. Puede que los productos de tamaño pequeño (y las cantidades pequeñas) sean recogidos por sus centros de recogida locales.

Para España: por favor, póngase en contacto con el Sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor, póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto, lea el manual detenidamente.

ÍNDICE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD S-1 DESIGNACIÓN DE LAS PIEZAS S-2 USO DEL MANDO A DISTANCIA S-4 CONFIGURACIÓN DEL FILTRO PURIFICADOR DE AIRE ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA S-5 MODO AUXILIAR FUNCIONAMIENTO BÁSICO AJUSTE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE S-7 CORRIENTE DE AIRE PROGRESIVA S-8 FUNCIÓN DE CHORRO POTENTE S-8 FUNCIONAMIENTO DEL PLASMACLUSTER S-9 FUNCIÓN DE AUTO LIMPIEZA S-9 FUNCIONAMIENTO CON EL TEMPORIZADOR DE UNA HORA FUNCIONAMIENTO CON EL TEMPORIZADOR S-10 MANTENIMIENTO S-12 OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO S-13 ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO S-13

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS PARA EL USO

1 No deforme ni tire del cable de alimentación. Estirar y mal utilizar el cable de suministro de alimentación puede ocasionar daños o descargas eléctricas. 2 Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo tiempo. Esto puede afectar a su condición física. 3 Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos. 4 Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos. 5 Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una incompleta conexión a tierra puede causar descargas eléctricas. 6 Si sucede algo anormal con el acondicionador de aire (por ej. se detecta un olor a quemado), detenga inmediatamente la operación y desactive el cortacircuitos. 7 El aparato se debe instalar de acuerdo con las regulaciones nacionales de cableado. La inapropiada conexión del cable puede ocasionar un sobrecalentamiento del cable de suministro de alimentación, del enchufe y del tomacorriente, y causar un incendio. 8 Si el cable de alimentación está dañado, este debe ser reemplazado por el fabricante, por un servicio técnico autorizado o por una persona similarmente calificada, para evitar situaciones peligrosas. Utilice para reemplazo solo el cable de alimentación especificado por el fabricante.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS PARA LA INSTALACIÓN/DESMONTAJE/REPARACIÓN

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. La elaboración de un trabajo incorrecto ocasionará descargas eléctricas, fugas de agua, incendios, etc. Consulte a su distribuidor o a personal de servicios calificado para que realice la instalación/desinstalación/reparación de la unidad.

PRECAUCIONES PARA EL USO

1 Abra periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar escasez de oxígeno. 2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas. 3 Por seguridad, desconecte el cortacircuito cuando no esté utilizando la unidad por un periodo de tiempo prolongado. 4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar. 5 No coloque nada en la unidad exterior ni se ponga en cima. El objeto o la persona puede caerse, causando lesiones. 6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos. 7 No coloque vasijas con agua sobre la unidad. Si el agua penetra bajo la unidad, los aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas. 8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas. 9 Asegúrese de detener la operación y desconectar el cortacircuito antes de llevar a cabo cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido. 10 No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo. 11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas. Los niños deben ser supervisados para asegurar de que no jueguen con el aparato. 12 Este aparato no es apto para uso en la región nórdica.

PRECAUCIONES PARA UBICACIÓN/ INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión y la frecuencia correcta. La utilización de una fuente de alimentación con un voltaje y frecuencia inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.
• No instale el aparato en lugares donde pueda haber fuga de gases. Esto puede causar incendios. Instale el aparato en un lugar con poco polvo, vapores y humedad.
• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles, etc.
• Asegúrese de que se ha instalado un interruptor automático de pérdidas o un diferencial, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

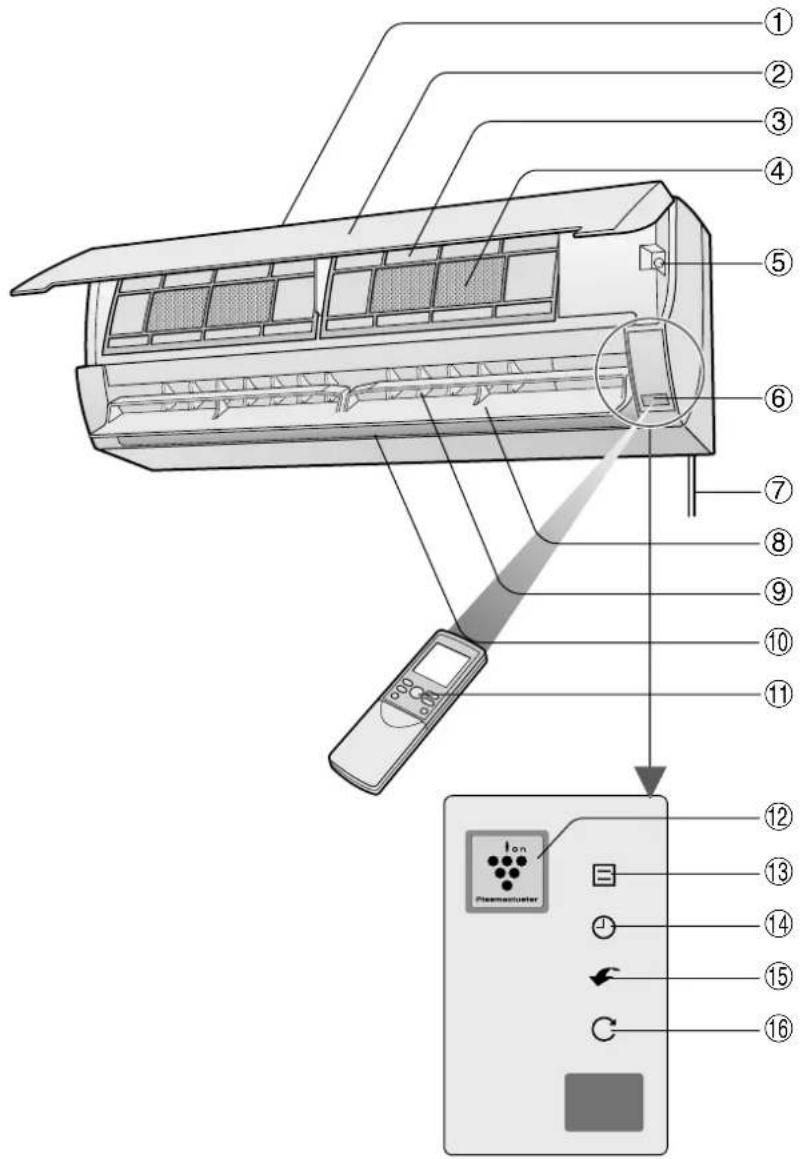

UNIDAD INTERIOR

① Entrada de aire ② Panel de apertura ③ Filtro de aire ④ Filtro purificador de aire ⑤ Tecla AUX. ⑥ Célula receptora ⑦ Cable de la fuente de alimentación ⑧ Deflectores de ajuste vertical ⑨ Deflectores de ajuste horizontal ⑩ Salida de aire ⑪ Mando a distancia

⑫ Lámpara de PLASMACLUSTER (azul) ⑬ Lámpara de FUNCIONAMIENTO (roja) ⑭ Lámpara de TEMPORIZADOR (anaranjada) ⑮ Lámpara de CHORRO POTENTE (verde) ⑯ Lámpara de AUTO LIMPIEZA (verde)

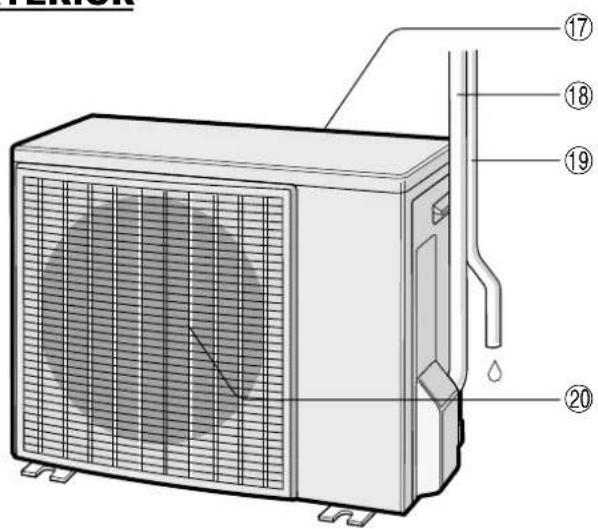

UNIDAD EXTERIOR

17 Entrada de aire Tubo refrigerante y cable conector 19 Manguera de drenaje 20 Salida de aire

NOTA:

Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

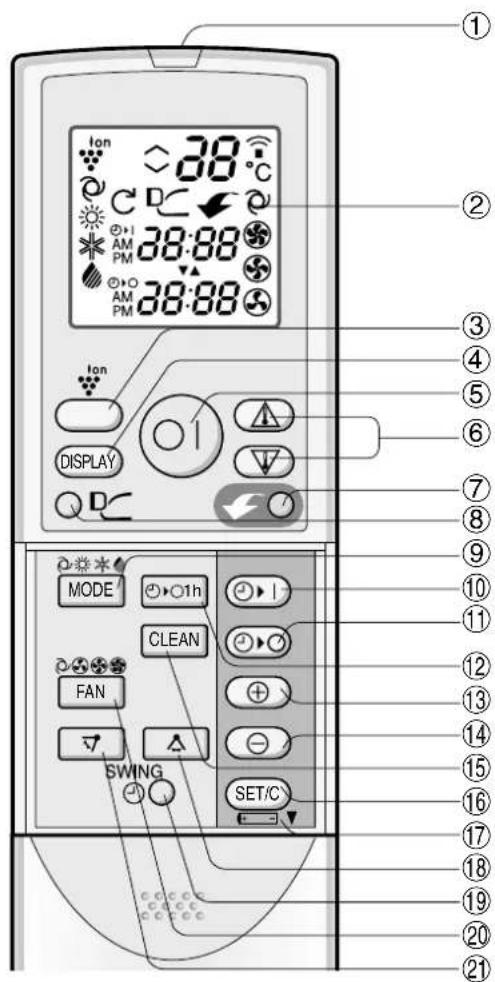

MANDO A DISTANCIA

PANTALLA DE VISUALIZACION L.C.D. DEL MANDO A DISTANCIA

① TRANSMISOR ② VISUALIZADOR (de cristal liquido) ③ Tecla PLASMACLUSTER (4) Tecla de VISUALIZACION (DISPLAY) ⑤ Tecla de CONEXION/DESCONEXION (6) Tecla del TERMOSTATO ⑦ Tecla de CHORRO POTENTE (8) Tecla de CORRIENTE DE AIRE PROGRESSIVA ⑨ Tecla de MODO (MODE) 10 Tecla de ACTIVACION DEL TEMPORIZADOR (para regularlo) 11 Tecla de DESACTIVACION DEL TEMPORIZADOR (para regularlo) 12 Tecla TEMPORIZADOR DE UNA HORA 13 Tecla de HORAS AVANCE 14 Tecla de HORAS RETROCESO 15 Tecla de AUTO LIMPIEZA (CLEAN) 16 Tecla de AJUSTE/CANCELACION DEL TEMPORIZADOR (SET/C) Indica que el compartimiento de pilas está por debajo de esta marca 18 Tecla de OSCILACION (SWING) (A dirección horizontal) 19 Tecla de RELOJ Tecla de VENTILACION (FAN) Tecla de OSCILACION (SWING) ( 一 : direction vertical)

Simbolo de CORRIENTE DE AIRE PROGRESSIVA Simbolo de AUTO LIMPIEZA Simbolo de PLASMACLUSTER 4 Símbolos de MODO

ENFRI/

DESHUME

5 Ajuste del termostato para los modos AUTOMÁTICO y DESHUMECTAR 6 Indicador de TEMPERATURA 7 Simbolo de TRANSMISIón Simbolo de CHORRO POTENTE 9 Simbolos de VELOCIDAD DEL VENTILADOR

ALTA

BAJA

SUAVI

10 Indicador de ACTIVACION DE TEMPORIZADOR/RELOJ Indica la hora programada para el temporizador, o la hora actual. Indicador de DESACTIVACION DE TEMPORIZADOR Indica la hora programada para la desactivacion del temporizador, o el ajuste de una hora de este.

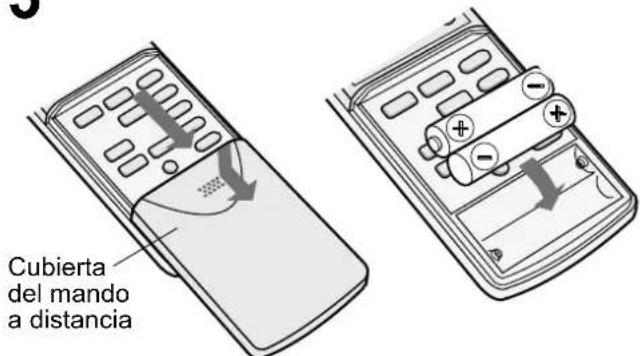

FORMA DE COLOCAR LAS PILAS

1 Retire la cubierta del mando a distancia. 2 Inserte las pilas en el compartimento, asegurándose de que las polaridades ⊕ y ⊙ estén correctamente alineadas. - Si las pilas están bien colocadas, en el visualizador aparecerá "AM 6:00". 3 Coloque de nuevo la cubierta en su sitio.

NOTA:

Las pilas alcanzan para un año de uso normal, aproximadamente. - Al sustituir las pilas, siempre cambie ambas pilas y asegúrese de que son del mismo tipo. - Si el mando a distancia no funciona apropiadamente antes de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas nuevamente. - Cuando no vaya a usar el aparato durante mucho tiempo, saque las pilas del mando a distancia.

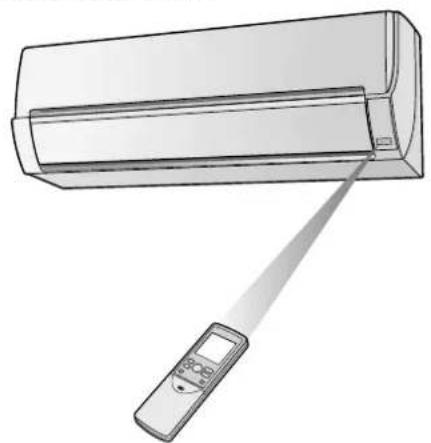

FORMA DE USAR EL MANDO A DISTANCIA

Apunte el mando a distancia hacia la ventana receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible. - Cerciórese de que no haya cortinas u otros objetivos entre el mando a distancia y la unidad. - El mando a distancia puede enviar señales hasta a 7 metros de distancia.

PRECAUCIÓN:

• No permita que la ventana receptora de la señal se use en la operación del dispositivo.
• No permita que la ventana receptora de la señal se use en la operación del dispositivo.
• No permita que la ventana receptora de la señal se use en la operación del dispositivo.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del mando a distancia de la televisión, de la videograbadora o de otros aparatos usados en la misma habitación.
• No deje nunca el mando a distancia expuesto directamente a los rayos del sol, ni cerca de un calentador. Igualmente, proteja la unidad y el mando a distancia contra la humedad y los golpes, para evitar que se decoloren o se averíen.

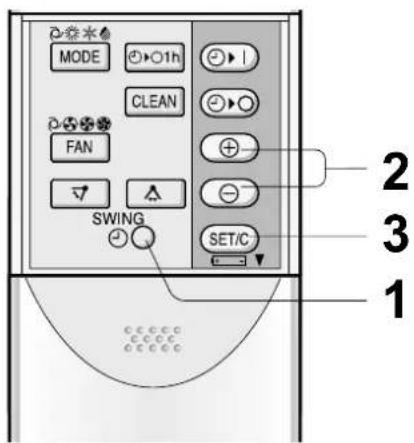

AJUSTAR LA HORA

Existen dos modos para el ajuste de la hora: ciclo de 12 horas y ciclo de 24 horas.

Ejemplo: 5 de la tarde

Reloj Visualizadora

Modo de 12 horas PM 5:00

Modo de 24 horas 17:00

Para ajustar el modo de 12 horas, pulse la tecla de RELOJ una vez. Para ajustar el modo de 24 horas, pulse la tecla de RELOJ dos veces.

2 Pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora actual.

• Mantenga la tecla pulsada para avanzar o retroceder la visualización del tiempo rápidamente. Pulse la tecla SET/C.
• Los dos puntos (:) parpadean para indicar que el reloj está funcionando.

NOTA:

• Mientras el aparato esté funcionando en el modo de temporizador, no es posible ajustar la hora actual.

CONFIGURACIÓN DEL FILTRO PURIFICADOR DE AIRE

Los filtros purificadores de aire están empaquetados como accesorios de esta unidad. Durante el funcionamiento del acondicionador de aire, los filtros eliminan el polvo y el humo del tabaco del aire y se obtiene aire limpio.

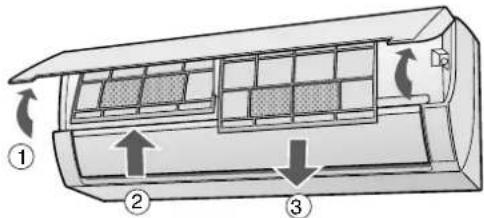

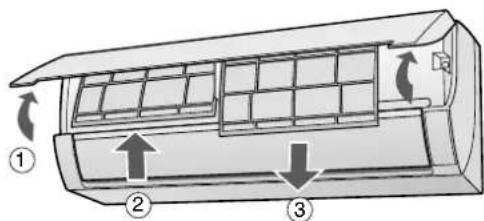

1 Saque los filtros. ① Abra el panel de a

② Empuje los filtros de aire ligeramente hacia arriba para soltarlos. (3) Para SACARLOS, tire de los filtros hacia abajo.

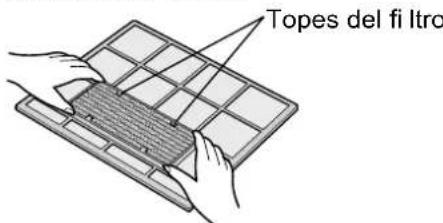

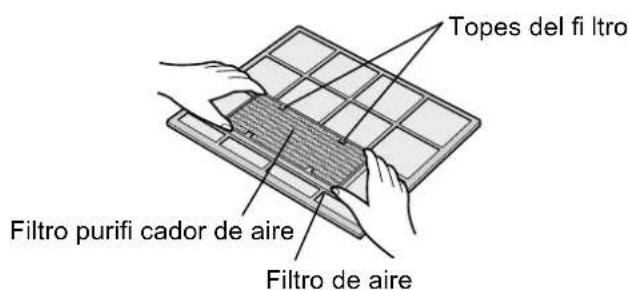

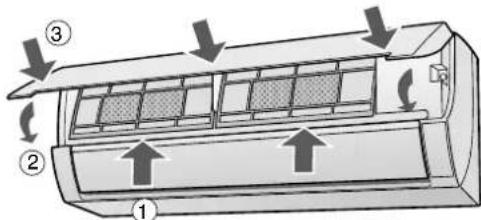

2 Coloque el filtro purificador de aire debajo de los topes del filtro localizados sobre el filtro de aire.

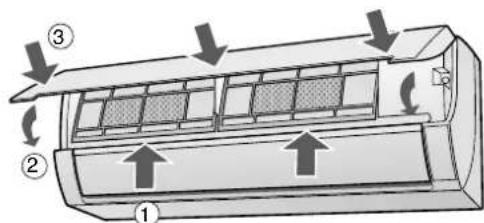

① Reinstale los filtros de aire en las posiciones originales. ② Cierre el panel de apertura. ③ Empuje firmemente la marca de la flecha del panel para asegurarlo en su sitio.

Precauciones:

• Los filtros se encontrarán sellados en una bolsa de plástico para evitar su efecto de recogida de polvo. No abra la bolsa hasta que vaya a utilizar los filtros. (De lo contrario, la vida de los filtros podrá verse reducida).
• No exponga los filtros directamente a la luz solar. (De lo contrario, se podrían deteriorar).

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR y 2°C menos en el modo CALENTAR, ahorrará aproximadamente un 10 por ciento en consumo de energía.
• Si se regula una temperatura más baja que lo necesario para enfriar la habitación, aumenta el consumo de energía.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriar, reducirá el consumo de energía.
• Cierre las ventanas y puertas durante las operaciones de enfriar y calentar.

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL TEMPORIZADOR

CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

• La unidad interior consume una pequeña cantidad de energía incluso al no estar configurando.

MODO AUXILIAR

Use este módulo si no dispone de un mando a distancia.

ACTIVACIÓN

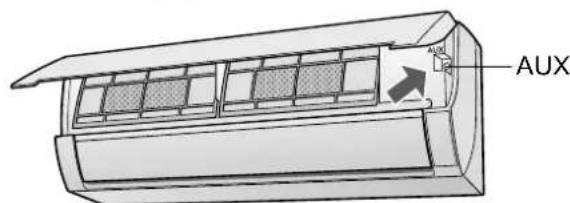

Levante el panel de apertura de la unidad interna y pulse la tecla AUX.

• Se encenderá la lámpara roja de FUNCIONAMIENTO ( ) que está en la unidad y esta comenzará a funcionar en el modo AUTOMÁTICO.
• La velocidad del ventilador y el ajuste de la temperatura se ajustan al modo AUTOMÁTICO.

DESACTIVACIÓN

Pulse de nuevo la tecla AUX.

• La lámpara roja de FUNCIONAMIENTO ( ) en la unidad se apagará.

NOTA:

• Si la tecla AUX. se pulsa durante el funcionamiento normal, la unidad se apagará.

En el modo AUTOMÁTICO, los ajustes de temperatura y modo son regulados automáticamente dependiendo de la temperatura ambiente y la temperatura exterior cuando la unidad está activada.

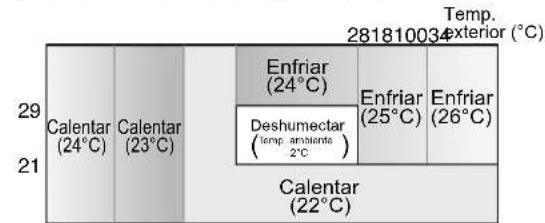

Ajustes de los modos y la temperatura

Temp. interior (°C) Las figuras en ( ) son ajustes de temperatura

Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de temperatura cambiarán automáticamente como se muestra en el diagrama.

CAMBIO DE MODO

Durante las estaciones en las cuales necesite enfriar durante el día y calentar en la noche, o si la temperatura de la habitación llega a ser extremadamente más alta que la temperatura ajustada, bajo a equipos calentadores suplementarios, el modo automáticamente se conmutará entre el modo CALENTAR y ENFRIAR para mantener una temperatura agradable en la habitación.

1. Pulse la tecla MODE para elegir el modo de funcionamiento.

2. Pulse la tecla de CONEXIÓN/DESCONEXIÓN para iniciar el funcionamiento.

• La lámpara roja de FUNCIONAMIENTO en la unidad se iluminará.

3. Pulse la tecla del TERMOSTATO para ajustar la temperatura deseada.

MODO AUTOMÁTICO/DESHUMECTAR

• La temperatura puede cambiarse en incrementos de 1 °C dentro de un margen de 2 °C por encima o por debajo de la temperatura determinada automáticamente por el acondicionador de aire.

(Ejemplo: 1 °C más)

(Ejemplo: 2 °C)

MODO ENFRIAR/CALENTAR

• La temperatura puede ajustarse dentro del margen de 18 a 32 °C.

4. Pulse la tecla FAN para ajustar la velocidad del ventilador deseada.

• Cuando la unidad funciona en el modo DESHUMECTAR, la velocidad del ventilador se ajusta a AUTOMÁTICO y no se puede modificar.

5. Para desconectar la unidad, pulse la tecla de CONEXIÓN/DESCONEXIÓN nuevamente.

• La lámpara roja de FUNCIONAMIENTO (en la unidad) se apagará.

AJUSTE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

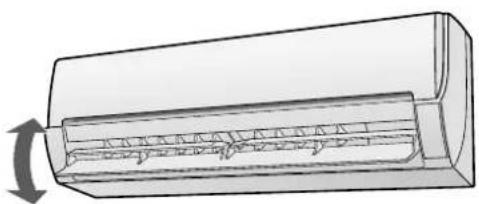

DIRECCIÓN DE LA CORRIENTE DE AIRE VERTICAL

1 Pulse la tecla SWING (v) en el mando a distancia.

• El deflector de ajuste vertical oscilará continuamente.

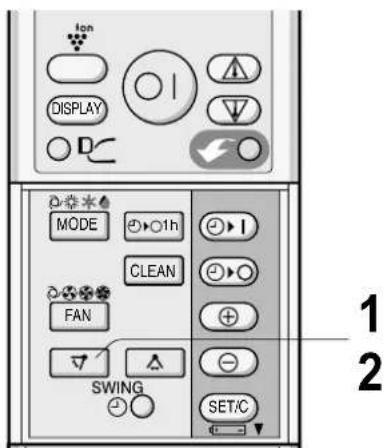

2 Pulse nuevamente la tecla SWING (v) cuando el deflector de ajuste vertical esté en la posición deseada.

• El deflector detendrá su movimiento bajo el margen mínimo en el diagrama.

Margen de ajuste

Modos ENFRIAR Y DESHUMECTAR

Modo CALENTAR

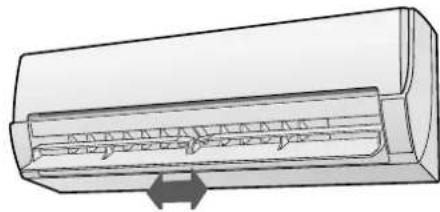

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

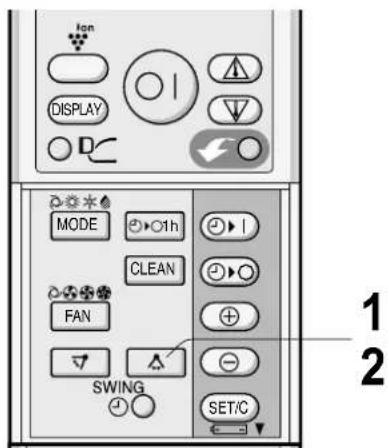

1 Pulse la tecla SWING (△) en el mando a distancia.

• Los deflectores de ajuste horizontal oscilan continuamente.

2 Pulse nuevamente la tecla SWING (△) cuando los deflectores de ajuste horizontal estén en la posición deseada.

NOTA:

• La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.
• El margen de ajuste es más estrecho que el margen de SWING con el fin de impedir que se forme condensación de agua.

PRECAUCIÓN:

No trate nunca de graduar manualmente los deflectores.

• El ajuste manual de los deflectores puede causar que la unidad funcione mal.
• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR o DESHUMECTAR por un periodo largo de tiempo, puede formarse condensación.

CORRIENTE DE AIRE PROGRESIVA

Pulse la tecla de CORRIENTE DE AIRE PROGRESIVA durante la operación de enfriamiento o deshumidificación cuando no desee sentir aire frío. El deflector de ajuste vertical se coloca de forma oblicua hacia arriba para enviar el aire frío hacia el techo.

Pulse el botón durante la operación de calentamiento. El deflector de ajuste vertical se coloca hacia abajo para enviar el aire caliente hacia abajo en dirección al suelo y así proporcionarle calor.

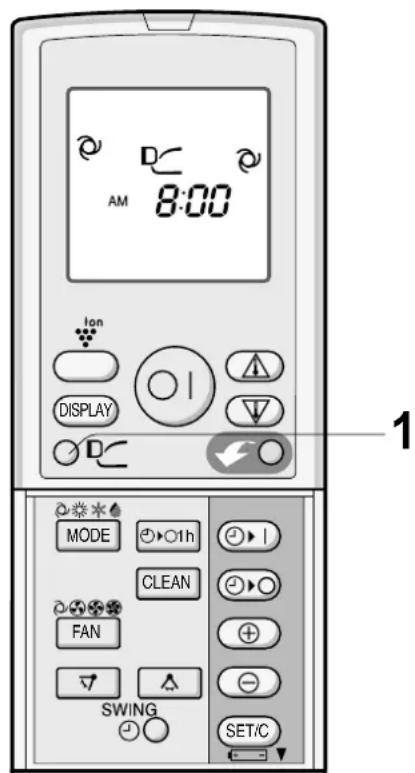

1 Durante el funcionamiento, pulse la tecla de CORRIENTE DE AIRE PROGRESIVA.

• En el mando a distancia se visualiza la iteración.

CANCELAR

Pulse de nuevo la tecla de CORRIENTE DE AIRE PROGRESIVA.

NOTA:

• El ajuste de CORRIENTE DE AIRE PROGRESSIVA se cancelará cuando pulse la tecla de CHORRO POTENTE si se encuentra en CORRIENTE DE AIRE PROGRESSIVA.
• Si desea realizar la operación de CORRIENTE DE AIRE PROGRESSIVA en el modo CHORRO POTENTE, pulse la tecla de CORRIENTE DE AIRE PROGRESSIVA durante la operación de CHORRO POTENTE.

FUNCIÓN DE CHORRO POTENTE

En esta operación, el acondicionador de aire trabaja a la capacidad máxima y en la dirección óptima del deflector para enfriar la habitación o calentarla rápidamente.

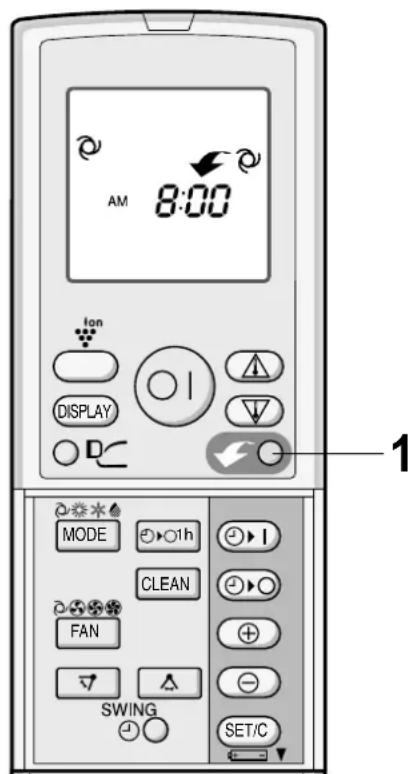

1. Durante el funcionamiento, pulse la tecla de CHORRO POTENTE.

• En el mando a distancia se visualiza la indicación.
• Desaparece la indicación de temperatura.
• La lámpara verde de CHORRO POTENTE ( ) de la unidad se iluminará.

CANCELAR

Pulse nuevamente la tecla de CHORRO POTENTE.

• La función de CHORRO POTENTE se cancelará también cuando el modo de operación cambie o cuando la unidad se apague.
• La lámpara verde de CHORRO POTENTE (✔) en la unidad se apagará.

NOTA:

• El aire acondicionado operará en la velocidad del ventilador "Extra ALTA" por 5 minutos y después cambiará a "ALTA". El deflector de ajuste vertical se ajustará automáticamente a una dirección más baja diagonalmente, excepto que puede cambiarse si es necesario.
• No puede ajustar la energía o la velocidad del ventilador durante el funcionamiento de CHORRO POTENTE.
• Para apagar la lámpara de CHORRO POTENTE, pulse la tecla de DISPLAY.

El generador de iones Plasmacluster que se encuentra dentro del acondicionador de aire, liberará en la habitación iones Plasmacluster positivos y negativos.

La liberación en el aire de aproximadamente el mismo número de iones negativos y positivos reducirá el moho transportado en el aire.

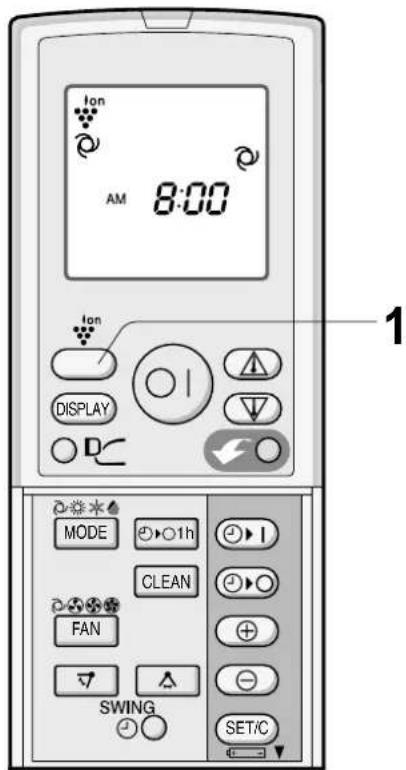

1. Durante el funcionamiento, pulse la tecla PLASMACLUSTER.

En el mando a distancia se visualiza la indicación. La lámpara azul de PLASMACLUSTER de la unidad se iluminará.

CANCELAR

Pulse nuevamente la tecla PLASMACLUSTER.

• La lámpara de PLASMACLUSTER en la unidad se apaga.

NOTA:

• La utilización del funcionamiento del PLASMACLUSTER se memorizará y se activará la próxima vez que active el acondicionador de aire. Para desactivar la lámpara de PLASMACLUSTER, pulse la tecla de DISPLAY.
• Para poner en funcionamiento el PLASMACLUSTER sin que funcione en conjunto el modo calentar, enfriar o deshumectar, pulse la tecla PLASMACLUSTER cuando la unidad no está en funcionamiento. El símbolo de modo del mando a distancia se apagará y la velocidad del ventilador no se podrá ajustar en AUTOMÁTICO.

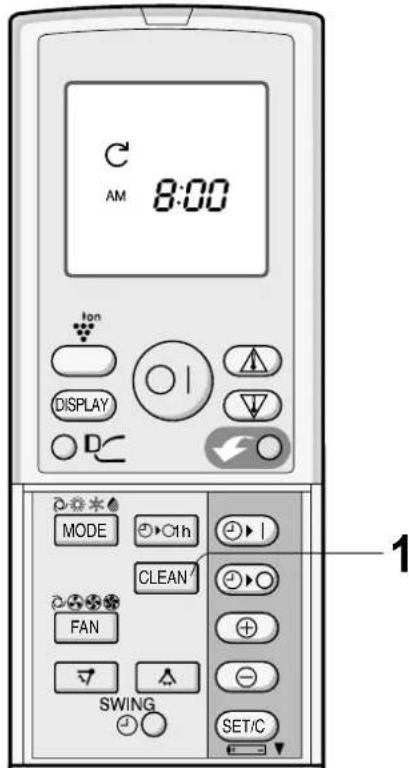

FUNCIÓN DE AUTO LIMPIEZA

La operación de AUTO LIMPIEZA provocará la reducción en el crecimiento del hongo del moho y secará por dentro el acondicionador de aire con los iones Plasmacluster. Esta operación está acompañada por el modo VENTILACIÓN o CALENTAR. Utilice el funcionamiento con el cambio estacional sobre los momentos clave.

Los hongos de moho ya formados no se pueden eliminar con esta operación.

1 Pulse la tecla CLEAN cuando la unidad no está en funcionamiento.

El mando a distancia visualiza "C". La lámpara roja de FUNCIONAMIENTO, la lámpara verde de AUTO LIMPIEZA y la lámpara azul de PLASMACLUSTER en la unidad se encenderán. La unidad dejará de funcionar después de cuarenta minutos.

CANCELAR

Pulse la tecla CLEAN.

Alternativamente, apague la unidad pulsando la tecla de CONEXIÓN/DESCONEXIÓN.

• La lámpara roja de FUNCIONAMIENTO, la lámpara verde de AUTO LIMPIEZA y la lámpara azul de PLASMACLUSTER en la unidad se apagarán.

NOTA:

• No puede usted ajustar la temperatura, la velocidad del ventilador, la dirección del flujo de aire o el ajuste del temporizador durante la operación de AUTO LIMPIEZA.

Al usar el TEMPORIZADOR DE UNA HORA, la unidad se apagará automáticamente después de transcurrida una hora.

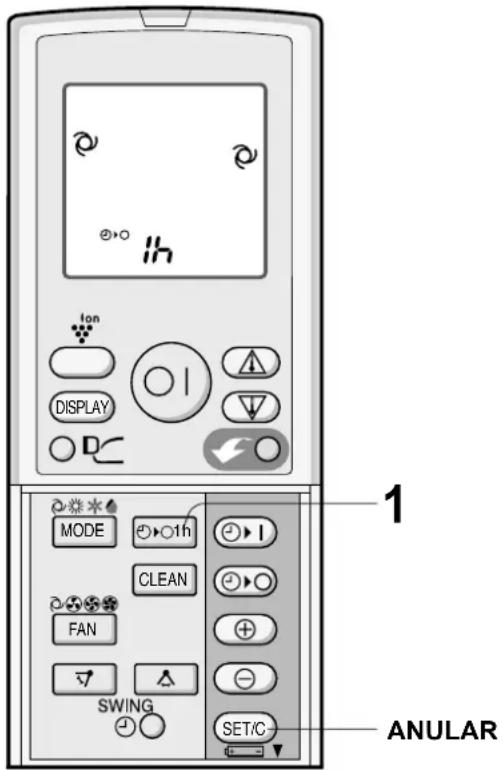

1 Pulse la tecla TEMPORIZADOR DE UNA HORA.

El mando a distancia visualiza "". La lámpara anaranjada del TEMPORIZADOR en la unidad se ilumina. La unidad se detendrá después de una hora.

CANCELAR

Pulse la tecla de CANCELACIÓN DEL TEMPORIZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR en la unidad se apaga. Alternativamente, apague la unidad pulsando la tecla de CONEXIÓN/DESCONEXIÓN.
• La lámpara roja de FUNCIONAMIENTO y la lámpara anaranjada de TEMPORIZADOR se apagarán.

NOTA:

• La función de TEMPORIZADOR DE UNA HORA tiene prioridad sobre las funciones de TEMPORIZADOR ACTIVADO y TEMPORIZADOR DESACTIVADO.
• Si se ajusta el TEMPORIZADOR DE UNA HORA, mientras la unidad no está configurando, esta configurará durante una hora en la condición antes ajustada.
• Si desea que la unidad funcione una hora antes de que se active el TEMPORIZADOR DE UNA HORA, se utilizan tecnologías avanzadas para mejorar el rendimiento del sistema.
• Si se ACTIVA y/o se DESACTIVA EL TEMPORIZADOR, con la tecla de CANCELACIÓN DEL TEMPORIZADOR (SET/C) cualquier ajuste será cancelado.

FUNCIONAMIENTO CON EL TEMPORIZADOR

DESACTIVACIÓN DEL TEMPORIZADOR

1 Pulse la tecla de DESACTIVACIÓN DEL TEMPORIZADOR (O). 2 El indicador de DESACTIVACIÓN DEL TEMPORIZADOR parpadeará; pulse la tecla de AVANCE o RETROCESO DE HORAS para ajustar la hora deseada.

(El tiempo puede regularse en incrementos de 10 minutos).

3 Apunte el mando a distancia a la ventana receptora en la unidad y pulse la tecla de AJUSTE DEL TEMPORIZADOR (SET/C).

• En la unidad la lámpara anaranjada de TEMPORIZADOR (④) se iluminará.
• Cuando la unidad recibe la señal emite un sonido.

CONSEJOS SOBRE CANCELAR EL SERVICIO CON EL TEMPORIZADOR

Al elegir el modo DESACTIVACIÓN DEL TEMPORIZADOR, la regulación de la temperatura se ajusta automáticamente para evitar que la temperatura suba o baje excesivamente cuando usted duerme. (Función de desconexión automática nocturna) La dirección Automática Nocturna no se activará al usar la unidad en el modo AUTOMÁTICO.

MODO ENFRIAR/DESHUMECTAR:

• Una hora después de comenzar el servicio con el temporizador, la temperatura sube 1°C por encima de la regulada.

MODO CALENTAR:

• Una hora después de comenzar el servicio con el temporizador, la temperatura baja 3°C por debajo de la regulada.

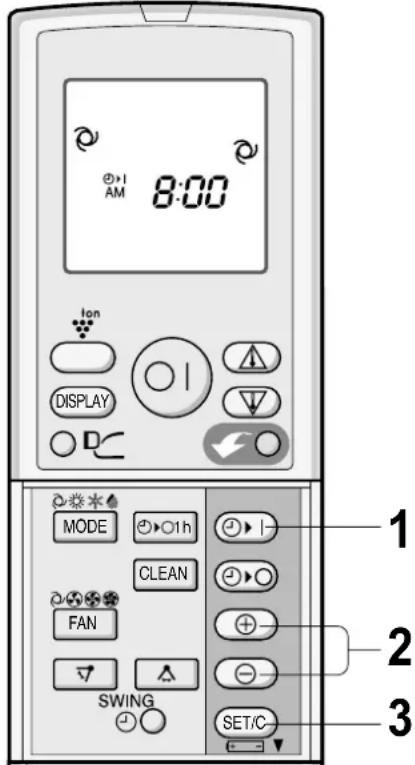

ACTIVACIÓN DEL TEMPORIZADOR

1 Pulse la tecla de ACTIVACIÓN DEL TEMPORIZADOR (④). 2 El indicador de ACTIVACIÓN DEL TEMPORIZADOR parpadeará; pulse la tecla de AVANCE o RETROCESO DE HORAS para ajustar la hora deseada.

(El tiempo se puede regular en incrementos de 10 minutos).

3 Apunte el mando a distancia a la ventana receptora en la unidad y pulse la tecla de AJUSTE DEL TEMPORIZADOR (SET/C).

• En la unidad, la lámpara anaranjada de TEMPORIZADOR (①) se iluminará.
• Cuando la unidad recibe la señal, emite un sonido.

4 Elija el modo de funcionamiento.

NOTA:

• Antes de regular el periodo de configuración, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (Función de reloj descendente)

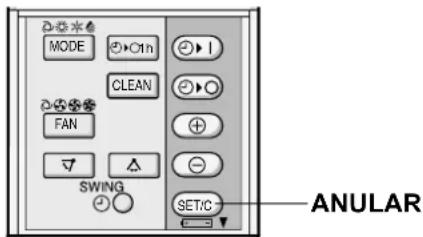

CANCELACIÓN DEL MODO DE TEMPORIZADOR

Pulse la tecla de CANCELACIÓN DEL TEMPORIZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR (①) en la unidad se apaga.
• En el mando a distancia se visualizará la hora actual.

NOTA:

• Si se ajusta una de las funciones ACTIVACION DE TEMPORIZADOR, DESACTIVACION DE TEMPORIZADOR y TEMPORIZADOR DE UNA HORA, la tecla de CANCELACION TEMPORIZADOR (SET/C) cancelará todos los ajustes.

PARA MODIFICAR EL AJUSTE DE LA HORA

Cancelar primero la función de TEMPORIZADOR y ajustarla de nuevo.

USO COMBINADO DE LAS FUNCIONES ACTIVACION Y DESACTIVACION DEL TEMPORIZADOR

Usted puede combinar las funciones de ACTIVACION y DESACTIVACION del temporizador.

Ejemplo:

Suspender el funcionamiento a las 11:00 p.m. y reanudarlo para que la temperatura de la habitación alcance el nivel deseado a las 7:00 a.m.

1. Ajuste la función de DESACTIVACION DEL TEMPORIZADOR para las 11:00 p.m. durante el funcionamiento. 2. Ajuste la función de ACTIVACION DEL TEMPORIZADOR para las 7:00 a.m.

Las flechas (▼ o ▲) entre los indicadores de ACTIVACION y DESACTIVACION DEL TEMPORIZADOR señalan qué función se activará primero.

NOTA:

• No es posible programar la ACTIVACION DEL TEMPORIZADOR y la DESACTIVACION DEL TEMPORIZADOR para operar la unidad a temperaturas diferentes o con otros ajustes.
• No es necesario conservar un orden cronológico para la programación de funciones.

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el cortacircuito antes de realizar cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS

Los filtros de aire deben limpiarse cada dos semanas.

1. Desconecte la unidad. Saque los filtros.

① Levante el panel de apertura. ② Empuje los filtros de aire ligeramente hacia arriba para soltarlos. ③ Para sacarlos, tire de los filtros hacia abajo.

3. Saque de los filtros de aire los filtros purificadores de aire. A. Limpieza de los filtros.

Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

5. Reinstale los filtros purificadores de aire. 6. Reinstale los filtros.

① Reinstale los filtros en las posiciones originales. ② Cierre el panel de apertura. ③ Empuje firmemente la marca de la flecha del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

• Limpielos con un paño suave.
• No rocíe ni derrame agua directamente sobre ellos. Puede causar descargas eléctricas o daños al equipo.
• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1. Haga funcionar la unidad en operación de AUTO LIMPIEZA para permitir al mecanismo que se seque bien. 2. Detenga el funcionamiento de la unidad y desenchúfela. Desactive el cortacircuito, si tiene uno exclusivamente para el acondicionador de aire. 3. Limpie los filtros, luego reinstálelos.

MANTENIMIENTO ANTES DE UN PERÍODO DE USO DEL ACONDICIONADOR DE AIRE

1 Asegúrese de que los filtros de aire no estén sucios. 2 Asegúrese de que nada obstruye las entradas o salidas de aire. 3 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar.

CAMBIO DEL FILTRO PURIFICADOR DE AIRE

Los filtros deben cambiarse cada 3 6 meses.

Saque los filtros de aire. Cambie los filtros purificadores de aire.

① Saque de los filtros de aire los filtros purificadores de aire viejos. ② Coloque los filtros purificadores de aire nuevos, debajo de los topes de filtro localizados en los filtros de aire.

• Un filtro purificador de aire sucio no se puede lavar para ser reutilizado. Los filtros nuevos pueden solicitarlos a su distribuidor más cercano.

Filtro de reemplazo: Tipo AZ-F900F

Desecho de los filtros

Deseche los filtros usados de acuerdo a las leyes y regulaciones locales.

Materiales del FILTRO PURIFICADOR DE AIRE

Filtro: Polipropileno

Marco: Poliéster

• El dispositivo protector incorporado en el aparato puede impedir que este continúe funcionando, cuando se use fuera de este margen.
• En la calidad de aire puede formarse condensación, si el aparato funciona continuamente en el modo ENFRIAR o DESHUMECTAR, cuando la humedad ambiental es superior a un 80% .

FALLO DE CORRIENTE

Este acondicionador de aire tiene una referencia de memoria automática para almacenar la configuración cuando ocurre un fallo de corriente.

Después de que regrese la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de corriente, excepto los ajustes de reloj. Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de que regrese la corriente.

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para retirar el hielo. Durante el deshielo, el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continúa fácilmente en el modo CALENTAR.

• El aparato emplea una bomba de calor que extrae el calor del aire exterior y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.
• Si el proceso de calentamiento es reducido a temperaturas exteriores bajas, utilice un calentador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo, dado que el aparato emplea un circuito de circulación forzada del aire.

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONA

La unidad no funciona inmediatamente después de encenderla. La unidad no funciona inmediatamente después de que el modo de servicios se haya cambiado. Esto sucede con el fin de proteger los mecanismos internos. Espere 3 minutos antes de operar la unidad.

NO SALE AIRE CALIENTE

La unidad se encuentra en servicios de precalentamiento o deshielo.

OLORES

Los olores de muebles y alfombras que entran en la unidad podrían ser enviados fuera de la unidad.

RUIDOS DE CRUJIDOS

La unidad puede producir un sonido de crujidos. Este sonido es generado por la fricción del panel frontal, expansión de otros componentes o la conexión debida a cambios de temperatura.

SE EMITE UN ZUMBIDO BAJO

Este es un sonido emitido cuando la unidad está generando iones Plasmacluster.

RUIDOS DE SILBIDOS

Los ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de la unidad.

VAPOR DE AGUA

• En los modos ENFRIAR y DESHUMECTAR, se puede ver algunas veces vapor de agua en las salidas de aire debido a diferencias entre la temperatura ambiente del aire y la temperatura del aire descargado por la unidad.
• En el modo CALENTAR, puede fluir vapor de agua de la unidad exterior durante el deshielo.

LA UNIDAD EXTERIOR NO SE DETIENE

Después de detener el funcionamiento, el ventilador de la unidad exterior rotará durante aproximadamente un minuto para enfriar la unidad.

OLOR EMITIDO DESDE LA SALIDA DE AIRE DEL PLASMACLUSTER

Este es el olor de ozono que genera el generador iónico Plasmacluster. La concentración de ozono es muy baja, no produciendo efectos perjudiciales para su salud. El ozono descargado en el aire se descompone rápidamente y su densidad en la habitación no aumenta.

Si la unidad parece estar configurada mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuito se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRÍA (O CALIENTA) LA HABITACIÓN EFICAZMENTE

• Examine los filtros. Si están sucios, límpielos.
• Examine la unidad exterior para asegurarse de que la salida y entrada de aire no está obstruida.
• Examine el termostato para ver si está bien regulado.
• Cerciórese de que las ventanas y puertas estén bien cerradas.
• Si hay muchas personas dentro de la habitación, puede ser que la unidad no alcance la temperatura deseada.
• Verifique si hay algunos aparatos calefactores que estén funcionando.

LA UNIDAD NO RECIBE LA SEÑAL DEL MANDO A DISTANCIA

• Verifique si las pilas del mando a distancia están viejas o descargadas.
• Trate de enviar la señal de nuevo apuntando el mando a distancia hacia la ventana receptora de la unidad.
• Verifique si las pilas del mando a distancia están instaladas con las polaridades alineadas en forma adecuada.

Llame al personal de mantenimiento cuando la lámpara de FUNCIONAMIENTO, la lámpara del TEMPORIZADOR y/o la lámpara de PLASMA-CLUSTER en la unidad parpadeen.
