AYXP9HR - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Marque	Sharp
Modèle	AYXP9HR
Alimentation	220-240 V ~ 50 Hz
Modes de fonctionnement	FRAIS, CHAUFFAGE, SEC, AUTO
Technologie Plasmacluster	Ioniseur générant ions positifs et négatifs pour réduire moisissures
Fonction Jet d'air puissant	Fonctionnement à régime maximum pour rafraîchir ou chauffer rapidement
Fonction Nettoyage automatique	Séchage intérieur avec ions Plasmacluster, durée 40 minutes
Filtre purificateur d'air	Filtre de type AZ-F900F, à changer tous les 3 à 6 mois
Télécommande	Avec écran LCD, portée 7 mètres
Minuterie	Arrêt après 1 heure, minuterie marche/arrêt programmable
Direction du flux d'air	Verticale et horizontale réglables (SWING)
Débit d'air progressif	Réglage pour flux d'air indirect
Plage de température (refroidissement)	Intérieur: 21-32 °C, Extérieur: -10 à 46 °C
Plage de température (chauffage)	Intérieur: 24-27 °C, Extérieur: -15 à 24 °C
Entretien des filtres	Nettoyage toutes les 2 semaines, changement filtre purificateur tous 3-6 mois
Sécurité	Mise à la terre obligatoire, disjoncteur, protection contre les chocs électriques
Pièce de rechange	Filtre purificateur d'air AZ-F900F
Fonction dégivrage	Automatique, durée 5-10 minutes en mode chauffage
Mémoire de panne	Conserve les réglages sauf minuterie en cas de coupure de courant

FOIRE AUX QUESTIONS - AYXP9HR SHARP

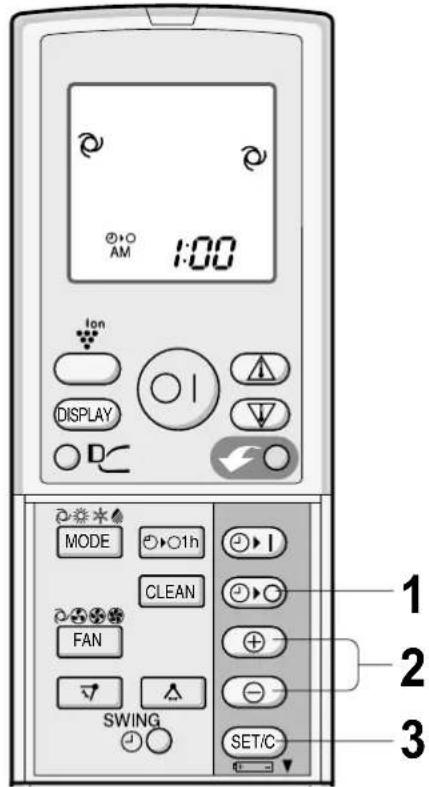

Comment régler la minuterie d'arrêt ?

Appuyez sur la touche ARRET DE LA MINUTERIE (O), puis utilisez les touches d'avance/recul pour régler l'heure souhaitée. Validez avec SET/C. Le voyant orange MINUTERIE s'allume.

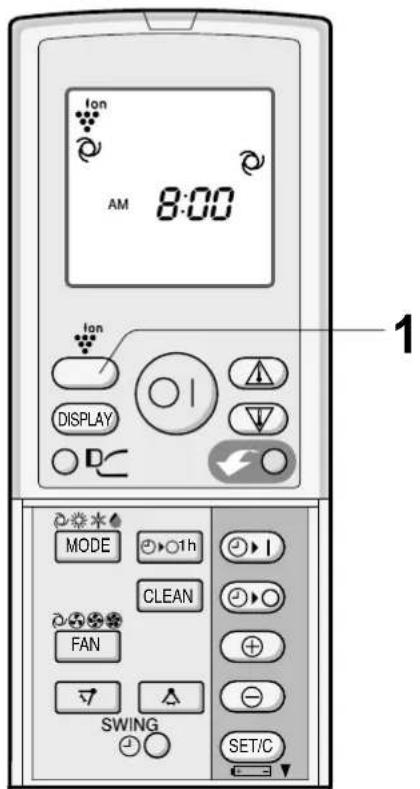

Qu'est-ce que la technologie Plasmacluster ?

Le Plasmacluster génère des ions positifs et négatifs pour réduire les moisissures dans l'air. Activez-le avec la touche PLASMACLUSTER pendant le fonctionnement.

Comment nettoyer les filtres à air ?

Éteignez l'appareil, ouvrez le panneau, retirez les filtres. Nettoyez-les avec un aspirateur ou à l'eau tiède avec un détergent doux. Séchez à l'ombre avant de les remettre. Nettoyage recommandé toutes les 2 semaines.

Pourquoi mon climatiseur fait-il un bruit de craquement ?

Ce bruit est normal. Il est dû à la dilatation ou contraction des composants suite aux variations de température, ou au fonctionnement du Plasmacluster.

Pourquoi de la vapeur d'eau sort-elle de l'appareil ?

En mode FRAIS ou SEC, de la vapeur peut apparaître à la sortie d'air à cause de la différence de température. En mode CHAUFFAGE, de la vapeur peut s'échapper de l'unité extérieure pendant le dégivrage.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : elles doivent être insérées correctement et de même type. Remplacez-les si nécessaire. Pointez la télécommande vers la fenêtre de réception et assurez-vous qu'aucun obstacle ne bloque le signal. Portée max : 7 mètres.

Comment utiliser le mode auxiliaire sans télécommande ?

Soulevez le panneau de l'unité intérieure et appuyez sur la touche AUX. L'appareil démarre en mode AUTO. Appuyez à nouveau pour éteindre.

Comment fonctionne le mode AUTO ?

Le mode AUTO sélectionne automatiquement le mode (chauffage/frais) et la température en fonction de la température ambiante et extérieure. Utilisez la touche MODE pour le sélectionner.

Comment régler la direction du flux d'air ?

Utilisez les touches SWING : pour la direction verticale, appuyez sur SWING (V) ; pour la horizontale, appuyez sur SWING (A). Appuyez à nouveau pour fixer la position souhaitée.

Quand dois-je faire appel au service après-vente ?

Contactez le service si le voyant MARCHE, MINUTERIE ou PLASMACLUSTER clignote, si l'appareil ne refroidit/chauffe pas après vérification des filtres et du réglage, ou en cas d'odeur de brûlé. Débranchez d'abord l'appareil.

MODE D'EMPLOI AYXP9HR SHARP

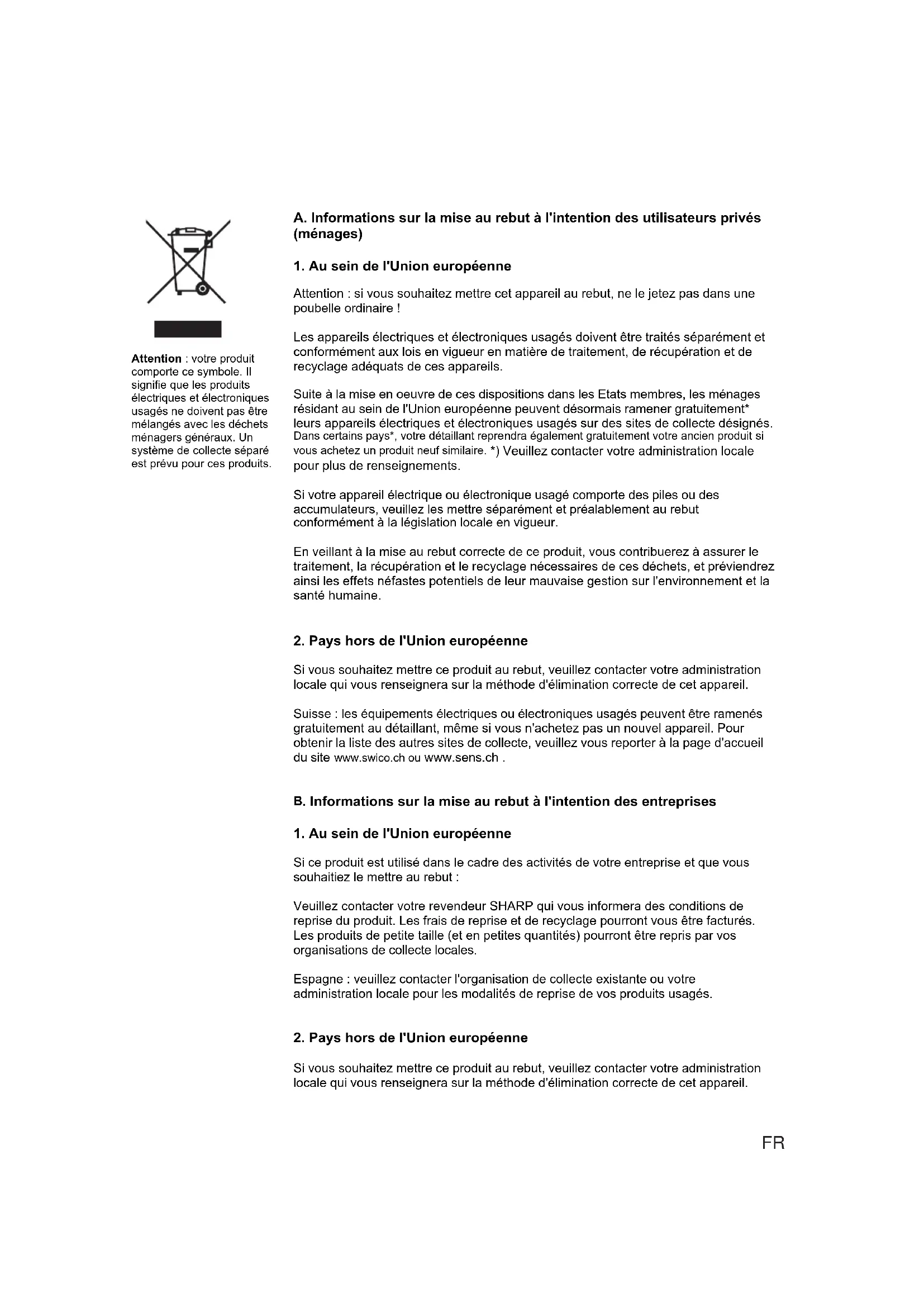

Attention : ce produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

A. Informations sur la mise au rebut à l'intention des utilisateurs privés (ménages)

1. Au sein de l'Union européenne

Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire !

Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils.

Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays, votre détaillant reprendra également gratuitement votre ancien produit si vous achetez un produit neuf similaire.*) Veuillez contacter votre administration locale pour plus de renseignements.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.

B. Informations sur la mise au rebut à l'intention des entreprises

1. Au sein de l'Union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitez le mettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou l'administration locale pour connaître les modalités de reprise de vos produits usagés.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Nous vous remercions de l'achat d'un climatiseur SHARP. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIÈRES

• CONSIGNES DE SÉCURITÉ IMPORTANTES F-1 NOMENCLATURE F-2
• UTILISATION DE LA TÉLÉCOMMANDE F-4
• MISE EN PLACE DU FILTRE PURIFICATEUR D'AIR...F-5 CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE .... F-5 MODE AUXILIAIRE F-5 FONCTIONNEMENT DE BASE F-6
• RÉGLAGE DE LA DIRECTION DU DÉBIT D'AIR .... F-7 DÉBIT D'AIR PROGRESSIF F-8 FONCTIONNEMENT DU JET D'AIR PUISSANT .... F-8 FONCTIONNEMENT DU PLASMACLUSTER F-9 FONCTIONNEMENT DU NETTOYAGE AUTOMATIQUE F-9 ARRÊT APRÈS UNE HEURE F-10 FONCTIONNEMENT DE LA MINUTERIE F-10 ENTRETIEN F-12 AUTRES REMARQUES SUR LE FONCTIONNEMENT F-13 AVANT D'APPELER LE SERVICE APRÈS-VENTE... F-13

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENTS CONCERNANT L'UTILISATION

1. Ne pas tirer ou déformer le cordon d'alimentation. Le fait de tirer sur le cordon d'alimentation ou de l'utiliser de manière inappropriée peut endommager l'appareil et provoquer une électrocution. 2. Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Cela risquerait d'affecter votre état physique. 3. Lors de l'utilisation du climatiseur pour des nourrissons, de jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée aux personnes qui s'y trouvent. 4. Ne jamais insérer d'objet dans l'appareil. L'insertion d'objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5. Mettre le climatiseur sans faillir à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risquerait de provoquer un choc électrique. 6. Si l'on constate n'importe quelle anomalie dans le climatiseur (ex : une odeur de brûlé), l'arrêter immédiatement et couper le disjoncteur. 7. L'appareil doit être installé conformément aux réglementations de câblage nationales. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent d'entretien ou encore une personne possédant des qualifications similaires afin d'éviter tout danger. Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement.

CONSIGNES DE SÉCURITÉ IMPORTANTES

MISES EN GARDE POUR L'INSTALLATION/LE DÉMONTAGE/LA RÉPARATION

• Ne pas essayer d'installer, démonter ou réparer soi-même l'appareil. Un fonctionnement inadéquat peut provoquer des décharges électriques, des fuites d'eau, des incendies, etc. Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d'installation, de démontage ou de réparation de l'appareil.

PRÉCAUTIONS D'EMPLOI

1. Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risquerait de provoquer un manque d'oxygène. 2. Ne pas utiliser les touches avec les mains mouillées. Cela risquerait de provoquer une électrocution. 3. Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4. Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5. Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risquerait de basculer ou de tomber, provoquant des blessures. 6. Cet appareil est conçu pour une utilisation privée. Ne pas l'utiliser pour d'autres applications, comme par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7. Ne pas placer une cuvette contenant de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risquerait d'être détériorée et de provoquer une électrocution. 8. Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risquerait de provoquer un fonctionnement insuffisant ou des pannes. 9. S'assurer d'arrêter l'utilisation et de couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risquerait de vous blesser. 10. Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risquerait de provoquer une électrocution ou d'endommager l'appareil. 11. Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. 12. Cet appareil n'est pas conçu pour être utilisé dans une région polaire.

PRÉCAUTIONS POUR L'EMPLACEMENT/INSTALLATION

• S'assurer de connecter le climatiseur à une alimentation de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où il y aurait une fuite de gaz. Il risquerait de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risquerait de mouiller la pièce, les meubles, etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une électrocution.

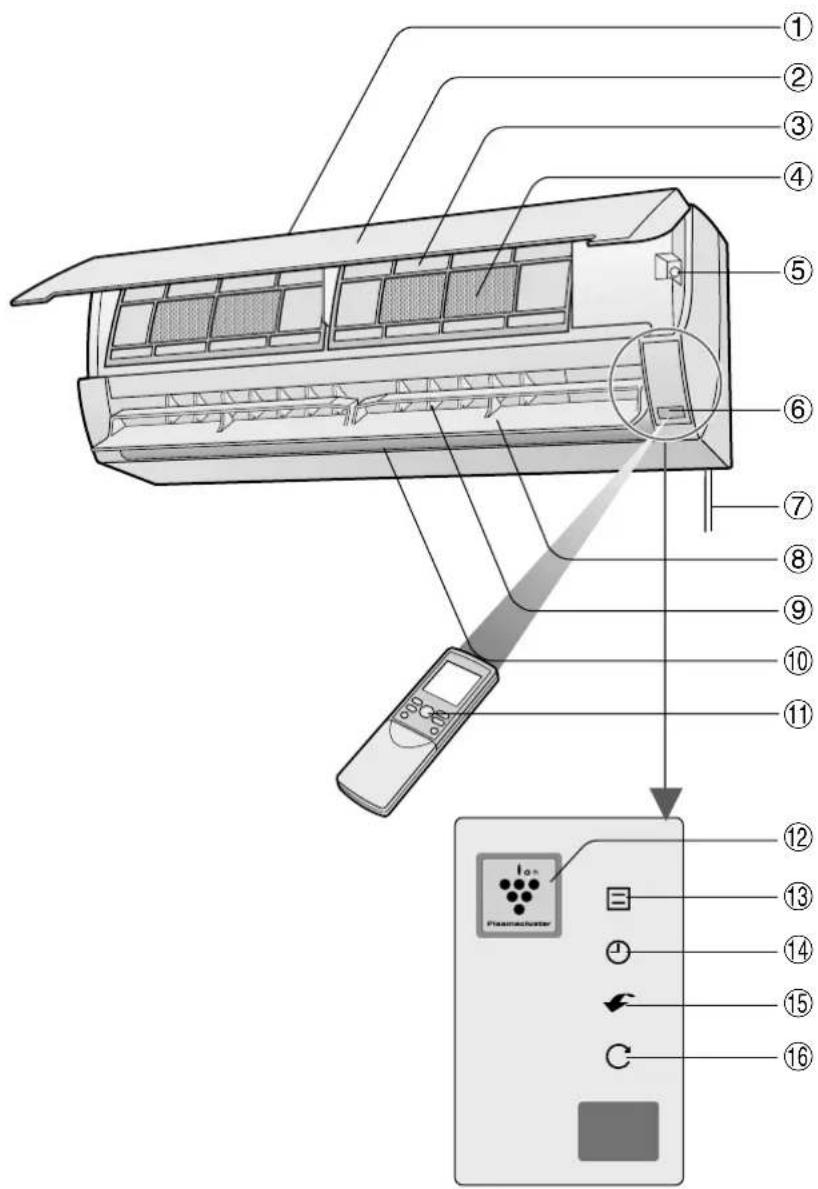

UNITÉ INTÉRIEURE

① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Filtre à air ④ Filtre purificateur d'air ⑤ Touche AUX. ⑥ Fenêtre de réception ⑦ Cordon d'alimentation ⑧ Volet d'aération à réglage vertical ⑨ Volet d'aération à réglage horizontal ⑩ Bouche de sortie (Air) ⑪ Télécommande

② Voyant PLASMACLUSTER (bleu) ⑬ Voyant de MARCHE (rouge) ⑭ Voyant de MINUTERIE (orange) ⑮ Voyant de JET D'AIR PUISSANT (vert) ⑯ Voyant de NETTOYAGE AUTOMATIQUE (vert)

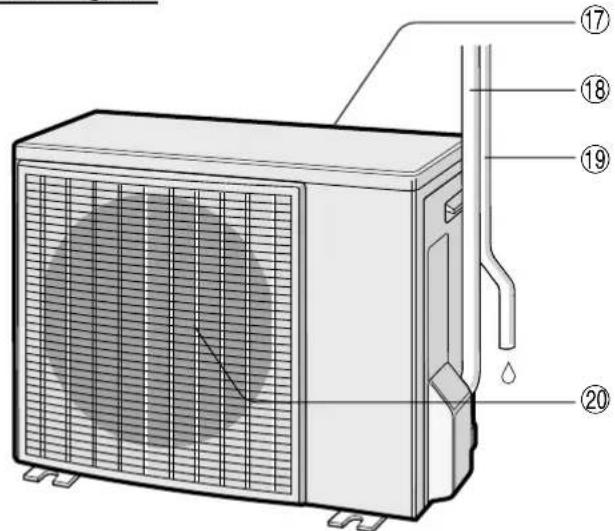

UNITÉ EXTÉRIEURE

⑰ Bouche d'entrée (Air) ⑱ Tube réfrigérant et cordon d'interconnexion ⑲ Tuyau d'écoulement ⑳ Bouche de sortie (Air)

REMARQUE :

Les unités réelles peuvent varier légèrement de celles montrées ci-dessus.

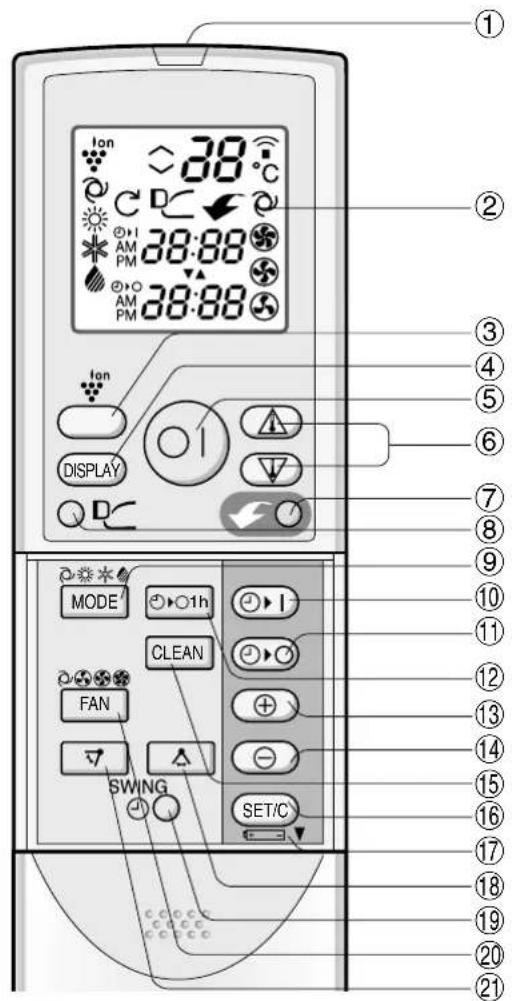

TÉLÉCOMMANDE

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche PLASMACLUSTER ④ Touche DISPLAY ⑤ Touche MARCHE/ARRÊT ⑥ Touche de THERMOSTAT ⑦ Touche de JET D'AIR PUISSANT ⑧ Touche de DÉBIT D'AIR PROGRESSIF ⑨ Touche MODE ⑩ Touche MARCHE DE LA MINUTERIE (pour régler la minuterie) ⑪ Touche d'ARRÊT DE LA MINUTERIE (pour régler la minuterie) ⑫ Touche d'ARRÊT APRÈS UNE HEURE ⑬ Touche d'AVANCE DU TEMPS ⑭ Touche de RECUL DU TEMPS ⑮ Touche de NETTOYAGE AUTOMATIQUE (CLEAN) ⑯ Touche SET/C ⑰ Indique que le COMPARTIMENT DES PILES est en dessous de cette marque ⑱ Touche SWING (A : direction horizontale) ⑲ Touche d'HORLOGE ⑳ Touche de VENTILATEUR (FAN) ㉑ Touche SWING (V : direction verticale)

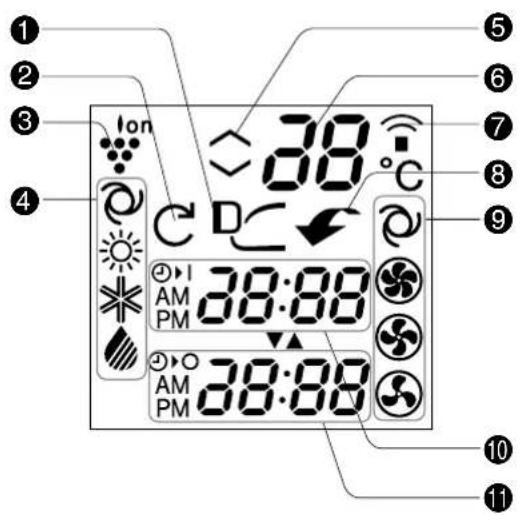

AFFICHAGE DE LA TÉLÉCOMMANDE L.C.D.

1 Symbole de DÉBIT D'AIR PROGRESSIF 2 Symbole de NETTOYAGE AUTOMATIQUE 3 Symbole de PLASMACLUSTER 4 Symboles de MODE

AUTO

5 Réglage du thermostat pour les modes AUTO et SEC 6 Voyant de TEMPÉRATURE 7 Symbole de TRANSMISSION 8 Symbole de JET D'AIR PUISSANT 9 Symboles de VITESSE DU VENTILATEUR

AUTO

BASSE

HAUTE

FAIBLE

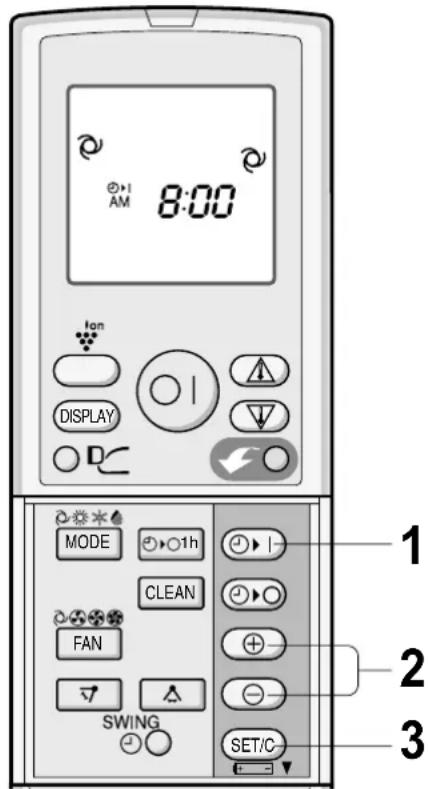

Indicateur de MARCHE DE LA MINUTERIE / HORLOGE : indique l'heure préréglée de mise en marche de la minuterie ou l'heure courante. Indicateur d'ARRÊT DE LA MINUTERIE : indique l'heure préréglée d'arrêt de la minuterie ou l'arrêt de la minuterie au bout d'une heure.

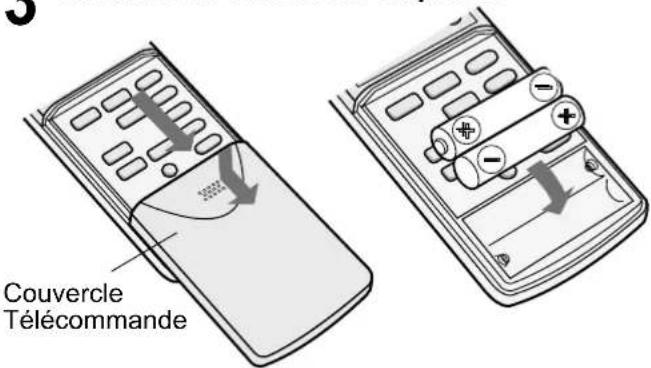

INSÉRER LES BATTERIES

Utiliser deux piles de format AAA (R03).

1. Retirer le couvercle de la télécommande.

2. Insérer les piles dans le compartiment, en s'assurant que les polarités ⊕ et ⊖ sont alignées correctement.

L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement.

3. Remettre le couvercle en place.

REMARQUE :

• La durée de service des piles est d'environ un an dans des conditions d'utilisation normales.
• Lors du remplacement des piles, toujours remplacer les deux piles en même temps, et s'assurer qu'elles sont du même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, voir les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

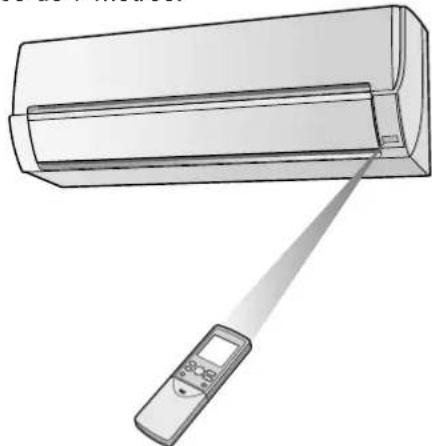

COMMENT UTILISER LA TÉLÉCOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou d'autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux d'une distance de 7 mètres.

ATTENTION :

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, car ils peuvent perturber son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• L'utilisation d'une lampe fluorescente à démarrage rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

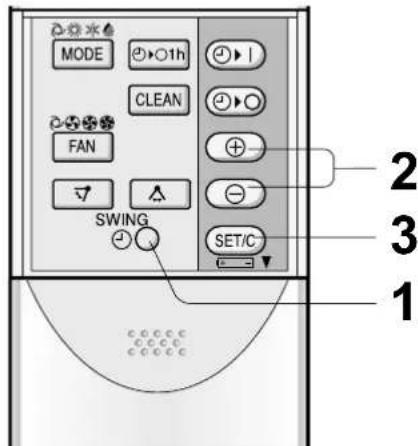

RÉGLER L'HEURE ACTUELLE DE L'HORLOGE

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

Exemple : 5 heures de l'après-midi

Horloge Affi chage

Mode 12 heures PM 5:00

Mode 24 heures 17:00

Pour régler le mode 12 heures, appuyer une fois sur la touche d'HORLOGE dans la première étape. Pour régler le mode 24 heures, appuyer deux fois sur la touche d'HORLOGE durant la première étape.

2 Appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l'heure courante.

• Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage de l'heure.

2 Appuyer sur la touche SET/C.

• Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

REMARQUE :

• L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

MISE EN PLACE DU FILTRE PURIFICATEUR D'AIR

Les filtres purificateurs d'air sont emballés comme accessoires de cet appareil. Pendant le fonctionnement du climatiseur, le filtre élimine de l'air la poussière et la fumée de cigarette et génère de l'air propre.

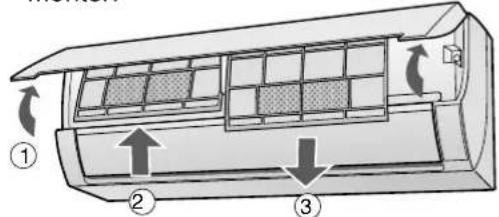

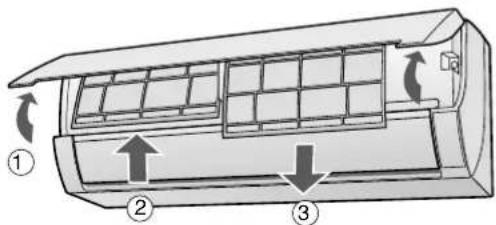

1. Retirer les filtres à air.

① Ouvrir le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

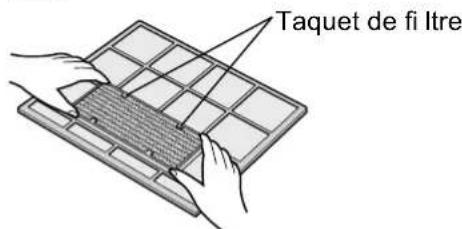

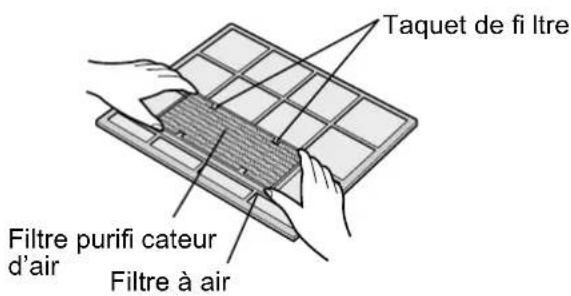

2. Placer le filtre purificateur d'air sous les taquets de filtre situés sur le filtre à air.

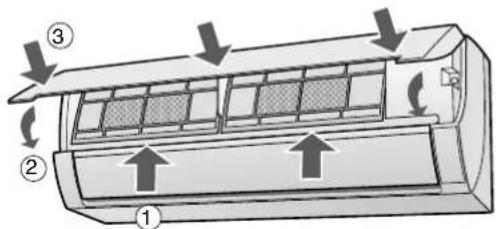

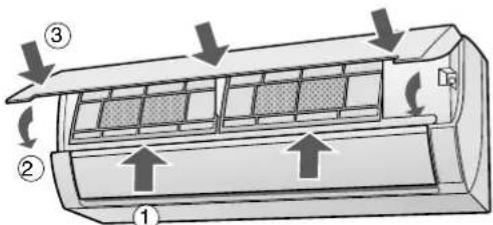

Réinstaller les filtres à air.

① Réinstaller les filtres à air dans leur position de départ. ② Fermer le panneau d'ouverture. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

Précautions :

• Les filtres sont emballés dans un sac en plastique scellé afin de préserver leur capacité de collecte de la poussière. Ne pas ouvrir le sac avant l'utilisation des filtres. (Sinon, la durée de vie des filtres sera plus courte.)
• Ne pas exposer les filtres directement à la lumière du soleil. (Sinon, ils pourraient se détériorer.)

CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE

Quelques méthodes simples sont décrites ci-dessous pour économiser de l'énergie lorsque le climatiseur est utilisé.

RÉGLER À LA TEMPÉRATURE APPROPRIÉE

• Le fait de régler le thermostat à une température de 1 °C supérieure à celle de la température souhaitée en mode FRAIS et de 2 °C inférieure en mode CHAUFFAGE permet une économie d'environ 10 % de sa consommation électrique.
• Le fait de régler la température à un niveau inférieur à celui nécessaire pendant la climatisation augmente la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET ÉVITER LES COURANTS D'AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
• Fermer les fenêtres et les portes pendant les opérations de refroidissement et de chauffage.

RÉGLER LA DIRECTION APPROPRIÉE DU DÉBIT D'AIR POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR

MAINTENIR LE FILTRE PROPRE AFIN D'ASSURER UN FONCTIONNEMENT OPTIMAL

OPTIMISER L'UTILISATION DE LA FONCTION DE MINUTERIE D'ARRÊT

DÉBRANCHER LE CORDON D'ALIMENTATION LORSQUE L'APPAREIL N'EST PAS UTILISÉ PENDANT UNE PÉRIODE PROLONGÉE

L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

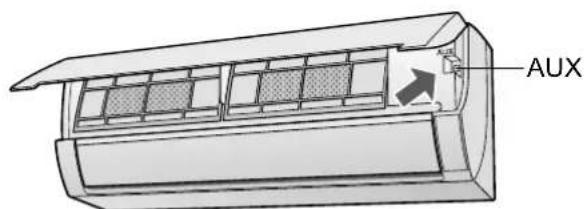

Soulever le panneau ouvert de l'unité intérieure et appuyer sur la touche AUX.

• Le voyant rouge de MARCHE ( [ ] ) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO.
• La vitesse du ventilateur et le réglage de température sont en position AUTO.

POUR ÉTEINDRE

Appuyer de nouveau sur la touche AUX.

• Le voyant rouge de MARCHE ( ) s'éteint sur l'appareil.

REMARQUE :

• Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

CONSEILS À PROPOS DU MODE AUTO

En mode AUTO, les réglages de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

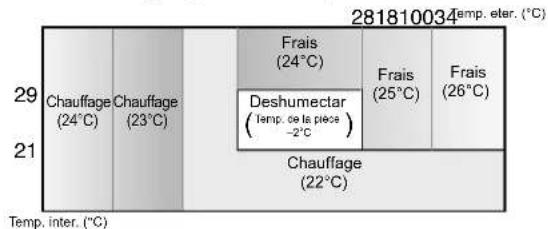

Modes et réglages de température

Les chiffres entre parenthèses sont les réglages de température.

Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

INVERSION DE MODE

Pendant les saisons où vous avez besoin de REFROIDISSEMENT pendant la journée et de CHAUFFAGE pendant la nuit, ou si la température de la pièce devient beaucoup plus élevée que la température réglée en raison de la présence d'un autre appareil de chauffage, le mode commutera automatiquement entre CHAUFFAGE et FRAIS pour conserver une température agréable dans la pièce.

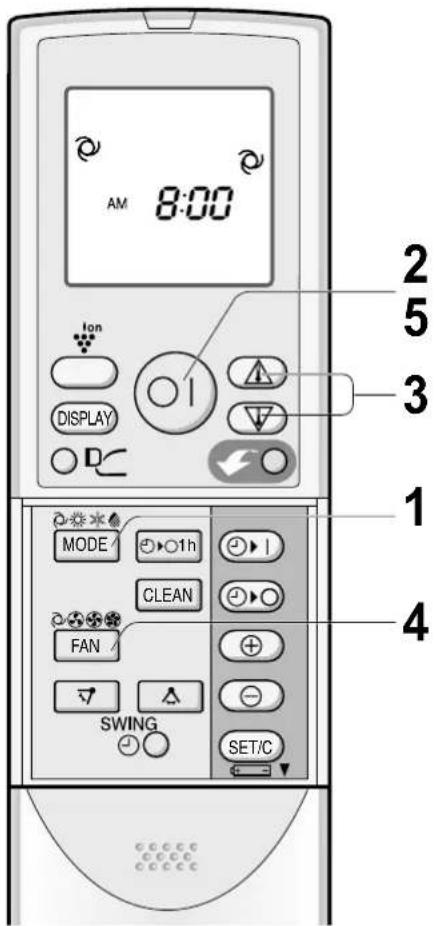

1. Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement.

2. Appuyer sur la touche MARCHE/ARRÊT pour lancer le mode.

Le voyant rouge de MARCHE s'allume sur l'appareil.

3. Appuyer sur la touche THERMOSTAT pour régler la température désirée.

MODE AUTO/SEC

• La température peut être modifiée par incréments de 1 °C dans un intervalle de 2 °C supérieur à 2 °C inférieur à la température automatiquement déterminée par le climatiseur.

(Exemple : 1 °C supérieur)

(Exemple : 2 °C supérieur)

MODE FRAIS/CHAUFFAGE

• La température peut être réglée dans un intervalle de 18 à 32 °C.

4. Appuyer sur la touche FAN pour régler la vitesse de ventilateur désirée.

• En mode SEC, la vitesse du ventilateur est pré-réglée sur AUTO et ne peut pas être modifiée.

5. Pour éteindre l'appareil, appuyer à nouveau sur la touche MARCHE/ARRÊT.

Le voyant rouge de MARCHE s'éteint sur l'appareil.

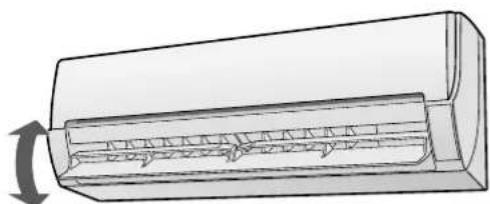

DÉBIT D'AIR VERTICAL

1. Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage vertical d'aération se déplace continuellement.

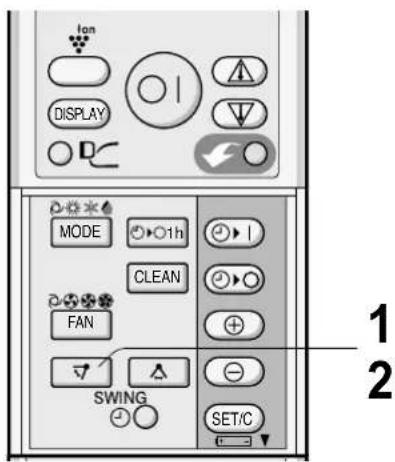

2 Appuyer à nouveau sur la touche SWING ( ) lorsque le volet de réglage vertical est à la position désirée.

Le volet d'aération arrête de se déplacer dans l'intervalle indiqué sur le schéma.

Intervalle de réglage

Modes FRAIS et SEC

Mode CHAUFFAGE

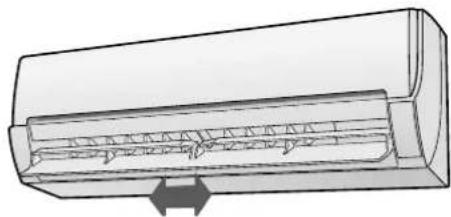

DIRECTION HORIZONTALE DU DÉBIT D'AIR

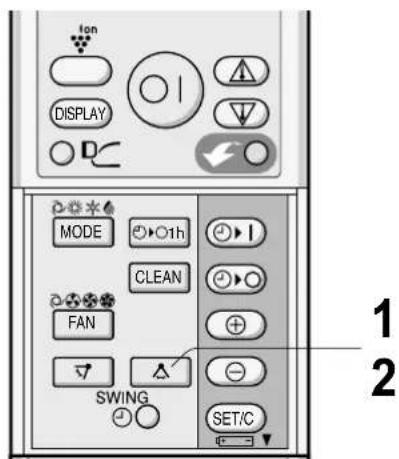

1 Appuyer une fois sur la touche SWING (A) de la télécommande.

• Le volet de réglage horizontal d'aération se déplace continuellement.

2 Appuyer à nouveau sur la touche SWING (A) lorsque les volets de réglage horizontaux sont à la position désirée.

REMARQUE :

• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante. L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

ATTENTION :

Ne jamais essayer d'ajuster manuellement la direction du débit d'air des volets.

• Un réglage manuel des volets de réglage peut provoquer un mauvais fonctionnement de l'appareil. Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risquerait de se produire.

Appuyer sur la touche de DÉBIT D'AIR PROGRESSIF pendant le refroidissement ou le mode sec lorsque l'on ne peut pas sentir d'air froid. Le volet de réglage vertical est tourné de manière oblique vers le haut pour envoyer l'air frais vers le plafond.

Appuyer sur la touche pendant l'opération de chauffage. Le volet de réglage vertical est dirigé vers le bas afin d'envoyer l'air chaud directement sur vous pour qu'il vous réchauffe.

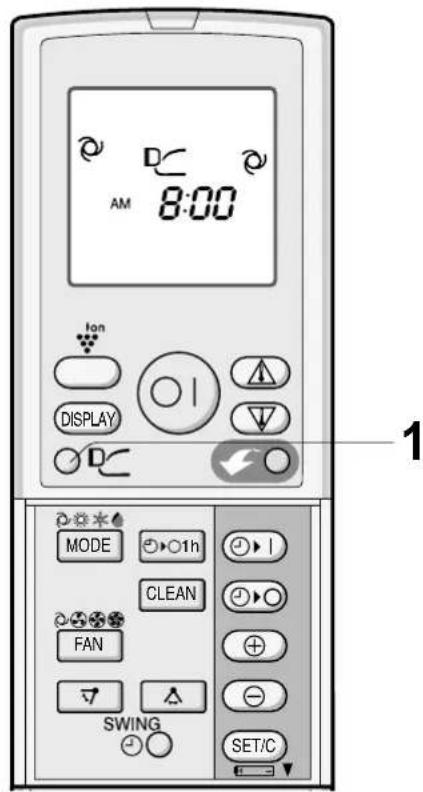

1. Pendant le fonctionnement, appuyer sur la touche de DÉBIT D'AIR PROGRESSIF.

• La télécommande affiche "D".

POUR ANNULER

Appuyer de nouveau sur la touche de DÉBIT D'AIR PROGRESSIF.

REMARQUE :

• Le paramétrage DÉBIT D'AIR PROGRESSIF est annulé lorsque l'on appuie sur la touche de JET D'AIR PUISSANT alors que le DÉBIT D'AIR PROGRESSIF est activé. Si l'on veut un DÉBIT D'AIR PROGRESSIF en mode JET D'AIR PUISSANT, appuyer sur la touche de DÉBIT D'AIR PROGRESSIF pendant le fonctionnement à JET D'AIR PUISSANT.

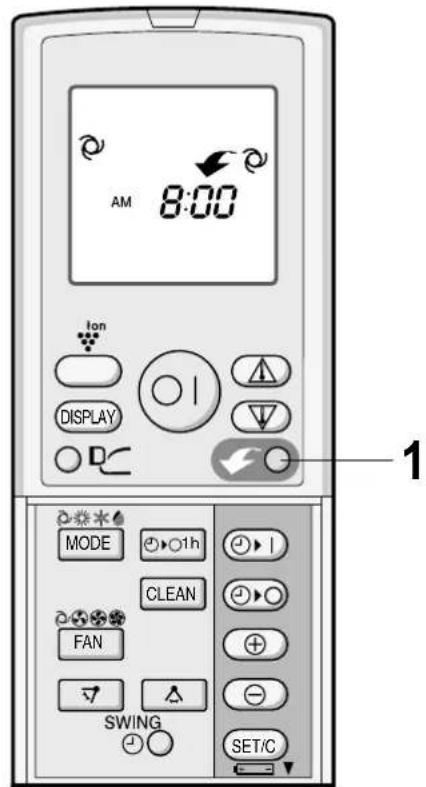

Dans ce mode de fonctionnement, le climatiseur fonctionne au régime maximum avec la direction optimale du volet d'aération pour rafraîchir ou réchauffer l'atmosphère de la pièce rapidement.

1. Pendant le fonctionnement, appuyer sur la touche de JET D'AIR PUISSANT.

• La télécommande affiche "✔". L'affichage de température s'éteint.

Le voyant vert du JET D'AIR PUISSANT (de l'appareil) s'allumera.

POUR ANNULER

Appuyer à nouveau sur la touche de JET D'AIR PUISSANT.

• Le fonctionnement en JET D'AIR PUISSANT est également annulé lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint. Le voyant vert de JET D'AIR PUISSANT ( ) de l'appareil s'éteindra.

REMARQUE :

• Le climatiseur va fonctionner à une vitesse du ventilateur "Extra Haute" pendant 5 minutes, puis commuter sur la vitesse du ventilateur "Haute". Le volet d'aération vertical sera réglé automatiquement en direction diagonale inférieure, même si cela peut être changé si nécessaire.
• Pendant le fonctionnement à JET D'AIR PUISSANT, vous ne pouvez régler ni la température ni la vitesse du ventilateur.
• Pour éteindre le voyant de JET D'AIR PUISSANT, appuyer sur la touche DISPLAY.

FONCTIONNEMENT DU PLASMACLUSTER

L'ioniseur Plasmacluster à l'intérieur du climatiseur va délivrer des ions dans la pièce.

Une même quantité d'ions négatifs et positifs permet de réduire la quantité de champignons de moisissure formés dans l'air.

1. Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER.

La télécommande affiche "

• Le voyant bleu PLASMACLUSTER s'allume sur l'appareil.

POUR ANNULER

Appuyer à nouveau sur la touche PLASMACLUSTER.

• Le voyant PLASMACLUSTER situé sur l'appareil s'éteindra.

REMARQUE :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, à la prochaine activation du climatiseur.
• Pour éteindre le voyant PLASMACLUSTER, appuyer sur la touche DISPLAY.
• Pour faire fonctionner le PLASMACLUSTER sans mode chauffage, frais ou sec, appuyer sur la touche PLASMACLUSTER pendant que l'appareil ne fonctionne pas. Le symbole de mode sur la télécommande disparaîtra et la vitesse du ventilateur ne pourra pas être réglée sur AUTO.

La fonction de NETTOYAGE AUTOMATIQUE permet de réduire la prolifération des moisissures dans l'air, et de sécher l'intérieur du climatiseur grâce aux ions Plasmacluster. Cette opération est accompagnée du mode VENTILATEUR ou CHAUFFAGE. Utiliser cette opération à chaque changement de saison.

Les champignons de moisissure déjà présents ne peuvent pas être éliminés par cette opération.

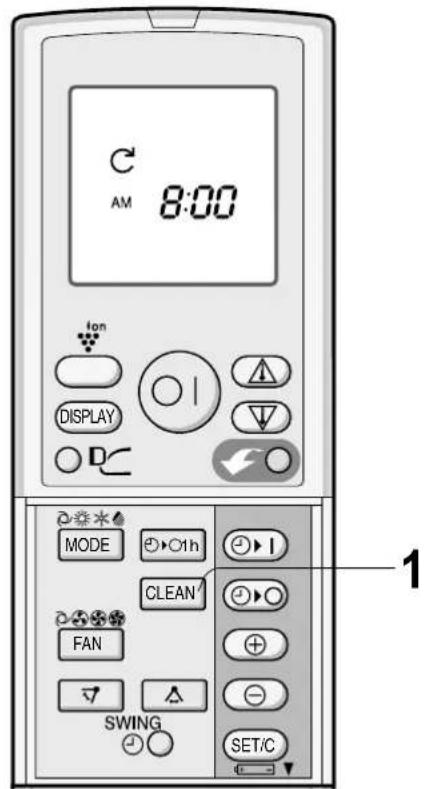

1. Appuyer sur la touche CLEAN lorsque l'appareil n'est pas en marche.

• La télécommande affiche "C".

Le voyant rouge de MARCHE ( ), le voyant vert NETTOYAGE AUTOMATIQUE (C) et le voyant bleu PLASMACLUSTER s'allumeront sur l'appareil. L'appareil s'arrête de fonctionner au bout de quarante minutes.

POUR ANNULER

Appuyer sur la touche CLEAN.

Enfin, appuyer à nouveau sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

Le voyant rouge de MARCHE ( ), le voyant vert NETTOYAGE AUTOMATIQUE (C) et le voyant bleu PLASMACLUSTER s'éteindront sur l'appareil.

REMARQUE :

• Pendant l'opération de NETTOYAGE AUTOMATIQUE, vous ne pouvez régler ni la température, ni la vitesse du ventilateur, ni le sens du début d'air, ni la minuterie.

ARRÊT APRÈS UNE HEURE

Lorsque la minuterie d'ARRÊT APRÈS UNE HEURE est activée, l'appareil s'arrête de fonctionner après une heure.

1. Appuyer sur la touche d'ARRÊT APRÈS UNE HEURE.

La télécommande affiche ⊙. Le voyant orange de MINUTERIE (⊙) s'allume sur l'appareil. L'appareil s'arrête après une heure.

POUR ANNULER

Appuyer sur la touche d'ANNULATION DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE (⊙) s'éteint sur l'appareil.

Enfin, appuyer à nouveau sur la touche MARCHE/ARRET pour éteindre l'appareil.

Le voyant rouge de MARCHE (et le voyant orange de MINUTERIE (⊙) s'éteignent sur l'appareil.

REMARQUE :

• Le fonctionnement de la minuterie d'ARRET APRES UNE HEURE a la priorité sur les fonctionnements MARCHE DE LA MINUTERIE et ARRET DE LA MINUTERIE.
• Lorsque la minuterie d'ARRET APRES UNE HEURE est réglée pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
• Si l'on peut utiliser l'appareil une autre heure avant que la minuterie d'ARRET APRES UNE HEURE soit activée, appuyer à nouveau sur la touche d'ARRET APRES UNE HEURE pendant l'utilisation.
• Si MARCHE DE LA MINUTERIE et/ou ARRET DE LA MINUTERIE sont réglés, la touche d'ANNULATION DE LA MINUTERIE annule chaque réglage.

FONCTIONNEMENT DE LA MINUTERIE

ARRET DE LA MINUTERIE

1. Appuyer sur la touche d'ARRET DE LA MINUTERIE (O). 2. Le voyant ARRET DE LA MINUTERIE commence à clignoter ; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DU TEMPS pour régler l'heure courante.

(L'heure peut être réglée par incréments de 10 minutes.)

3 Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche de RÉGLAGE DE LA MINUTERIE (SET/C).

Le voyant orange de MINUTERIE (⊙) s'allume sur l'appareil. - L'appareil émet un bip lorsqu'il reçoit le signal.

CONSEILS À PROPOS DE L'ARRÊT DE LA MINUTERIE

Lorsque le mode ARRÊT DE LA MINUTERIE est activé, la température est automatiquement réglée afin d'éviter que la pièce ne soit ni trop chaude, ni trop froide lors de votre sommeil. (Fonction de veille automatique) La fonction de veille automatique n'est pas activée pendant le mode AUTO.

MODE FRAIS/SEC :

• Une heure après le début du fonctionnement, la température augmente de 1°C plus haut que le réglage original du thermostat.

MODE DE CHAUFFAGE :

• Une heure après le début du fonctionnement de la minuterie, le réglage de la température descend 3°C en-dessous du réglage de température original.

MARCHE DE LA MINUTERIE

1 Annuler d'abord le réglage (MARCHE DE LA MINUTERIE), puis le régler à nouveau.

2 Le voyant MARCHE DE LA MINUTERIE commence à clignoter; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DU TEMPS pour régler l'heure courante.

(L'heure peut être réglée par incréments de 10 minutes.)

3 Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche de RÉGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE (①) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.

4 Sélectionner la condition de fonctionnement.

REMARQUE :

• L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée à l'heure programmée. (Fonction de réveil)

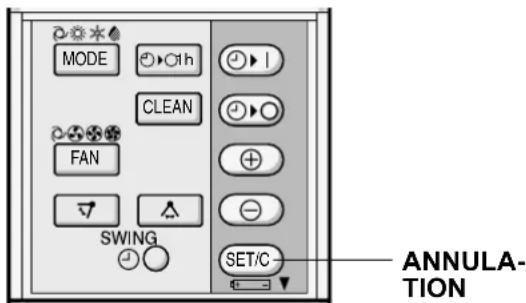

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d'ANNULATION DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE (①) s'éteint sur l'appareil.
• L'heure d'horloge courante sera affichée sur la télécommande.

REMARQUE :

• Si MARCHE DE LA MINUTERIE, ARRET DE LA MINUTERIE et ARRET APRES UNE HEURE sont réglés, la touche d'ANNULATION DE LA MINUTERIE annule tous les réglages.

POUR MODIFIER LE RÉGLAGE D'HEURE

Annuler d'abord le réglage MINUTERIE, puis le régler à nouveau.

UTILISATION COMBINÉE DES MINUTERIES MARCHE/ARRÊT

On peut utiliser les minuteries MARCHE et ARRÊT combinées.

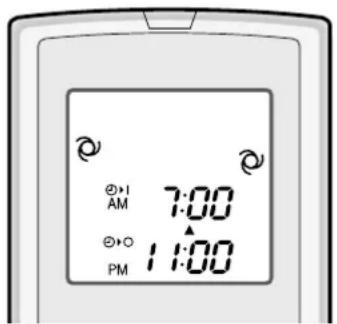

Exemple :

Pour arrêter l'appareil à 11:00 p.m. et pour le rallumer à 7:00 a.m. et reprendre plus tard pour amener la température de la pièce au niveau désiré.

1. Régler ARRÊT DE LA MINUTERIE à 11:00 p.m. pendant le fonctionnement. 2. Régler MARCHE DE LA MINUTERIE à 7:00 a.m.

La flèche (▼ ou ▲) entre le voyant MARCHÉ DE LA MINUTERIE et le voyant ARRET DE LA MINUTERIE montre quelle minuterie sera activée en premier.

REMARQUE :

• On ne peut pas programmer les minuteries MARCHE et ARRET pour faire fonctionner l'appareil à différentes températures ou d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer les travaux d'entretien.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

1. Éteindre l'appareil. Enlever les filtres.

① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

3. Retirer les filtres purificateurs d'air des filtres à air. 4. Nettoyer les filtres.

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

5. Réinstaller les filtres purificateurs d'air. 6. Réinstaller les filtres.

① Réinstaller les filtres dans leur position d'origine. ② Fermer le panneau d'ouverture. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

• Essuyer avec un chiffon doux.
• Ne pas éclabousser d'eau ou verser de l'eau dessus. Cela risquerait de provoquer une électrocution ou d'endommager l'appareil.
• Ne pas utiliser d'eau chaude, de diluant, de poudres abrasives ou de solvants forts.

ENTRETIEN APRÈS LA SAISON DE CLIMATISATION

1. Faire fonctionner l'appareil en mode de NETTOYAGE AUTOMATIQUE pour permettre au mécanisme d'être séché complètement. 2. Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, s'il n'y en a qu'un seul exclusivement pour le climatiseur. 3. Nettoyer les filtres, puis les réinstaller.

ENTRETIEN AVANT LA SAISON DE CLIMATISATION

1. S'assurer que les filtres à air ne sont pas encrassés. 2. S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3. Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

CHANGEMENT DU FILTRE PURIFICATEUR D'AIR

Les filtres doivent être changés tous les 3 à 6 mois.

1. Retirer les filtres à air. Changer les filtres purificateurs d'air.

① Retirer les filtres purificateurs d'air des filtres à air. ② Placer les nouveaux filtres purificateurs d'air sous les taquets de filtre situés sur les filtres à air.

3. Réinstaller les filtres à air.

REMARQUE :

• Les filtres de purification d'air sales ne peuvent pas être lavés pour être réutilisés. Les nouveaux filtres sont disponibles chez votre revendeur le plus proche.

Filtre de rechange : Type AZ-F900F

Mise au rebut des filtres

Veuillez toujours suivre les lois et réglementations en vigueur lors de la mise au rebut des filtres.

Matériaux de composition du FILTRE PURIFICATEUR D'AIR :

Filtre : Polypropylène

Cadre : Polyester

AUTRES REMARQUES SUR LE FONCTIONNEMENT

AVANT D'APPELER LE SERVICE APRÈS-VENTE

GAMME DE TEMPÉRATURES DE SERVICE

	TEMP. INT. TEMP.EXT.
REFROIDIS-SEMIIATE inlme	limite supérieure	32°C 46°C
	féérieure 21°C	-10°C
CHAUFFE-limits inlme	limite supérieure 27°C		24°C
	féérieure -	-15°C

• Le dispositif de protection intégré peut empêcher cet appareil de fonctionner quand celui-ci est utilisé hors de cette portée.
• De la condensation peut se former sur la sortie d'air si cet appareil fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pour cent.

EN CAS DE PANNE DE COURANT

Ce climatiseur est équipé d'une fonction de mémoire pour mémoriser les réglages en cas de panne de courant. Lorsque le courant est rétabli, l'appareil redémarrera automatiquement avec les mêmes réglages qui étaient actifs avant la panne de courant, excepté les réglages de la minuterie.

Si les minutes ont été réglées avant une panne de courant, elles ne nécessitent pas d'être réglées à nouveau lorsque le courant est rétabli.

FONCTION DE PRÉCHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risquerait de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que de l'air froid soit soufflé de l'appareil.

FONCTION DE DÉGIVRAGE

• Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivreur automatique fournit la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.
• Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFE

• L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère dans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe.
• Si le rendement de chauffe est réduit à cause d'une température extérieure basse, utiliser un chauffage d'appoint.
• Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d'air.

AVANT D'APPELER LE SERVICE APRÈS-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.

L'APPAREIL NE FONCTIONNE PAS

L'appareil ne fonctionne pas s'il est allumé immédiatement après sa mise hors circuit. L'appareil ne fonctionne pas immédiatement après le changement de mode. Cela sert à protéger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.

L'APPAREIL N'ENVOIE PAS D'AIR CHAUD

L'appareil est en cours de préchauffage ou de dégivrage.

ODEURS

Des odeurs de moquette et de meubles qui entrent dans l'appareil peuvent être dégagées de l'appareil.

BRUIT DE CRAQUEMENT

L'appareil pourrait produire un bruit de craquement. Ce son est généré par la friction du panneau avant et par la dilatation ou la connexion des autres composants suite à une variation de température.

Ce son se fait entendre lorsque l'appareil génère des groupes d'ions Plasmacluster.

LÉGER BRUISSEMENT

Le léger bruit de bruissement est produit par le réfrigérant se propageant à l'intérieur de l'appareil.

VAPEUR D'EAU

• Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiante et celle de l'air dégagé par l'appareil.
• En mode CHAUFFAGE, de la vapeur d'eau pourrait s'échapper de l'unité extérieure pendant le dégivrage.

L'UNITÉ EXTÉRIEURE NE S'ARRÊTE PAS

Après l'arrêt du fonctionnement, l'unité extérieure fait tourner le ventilateur pendant environ une minute pour refroidir l'appareil.

ODEUR ÉMISE PAR LA SORTIE D'AIR DU PLASMACLUSTER

Cette odeur est celle de l'ozone générée par le générateur d'ions Plasmacluster. La densité d'ozone est très faible et n'affectera pas votre santé. L'ozone dispersée dans l'air se décomposera rapidement et sa densité dans la pièce n'augmentera pas.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIÈCE CORRECTEMENT

• Vérifier les filtres. S'ils sont encrassés, les nettoyer.
• Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.
• Vérifier si le thermostat est réglé correctement.
• S'assurer que les fenêtres et les portes sont bien fermées.
• La présence d'un grand nombre de personnes dans la pièce peut empêcher que l'appareil atteigne la température désirée.
• Vérifier si des appareils qui génèrent de la chaleur fonctionnent dans la pièce.

SI L'APPAREIL N'ARRIVE PAS À RECEVOIR LE SIGNAL DE TÉLÉCOMMANDE

• Vérifier que les piles de la télécommande ne sont pas usagées ou faibles.
• Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.
• Vérifier si les piles de la télécommande sont mises en place et si elles sont alignées correctement selon leur polarité.

Veuillez demander une intervention lorsque le voyant de MARCHE, de MINUTERIE et/ou PLASMACLUSTER clignote sur l'appareil.

Réinstallez les filtres à air.

3 Réinstallez les filtres à air.

NOTA :
