Tipo di prodotto	Climatizzatore split
Marca	Sharp
Modello	AYXP9HR
Alimentazione	220-240 V ~ 50 Hz
Modalità di funzionamento	FREDDO, RISCALDAMENTO, DEUMIDIFICAZIONE, AUTO
Tecnologia Plasmacluster	Ionizzatore che genera ioni positivi e negativi per ridurre le muffe
Funzione getto d'aria potente	Funzionamento al massimo regime per raffreddare o riscaldare rapidamente
Funzione pulizia automatica	Asciugatura interna con ioni Plasmacluster, durata 40 minuti
Filtro purificatore d'aria	Filtro tipo AZ-F900F, da cambiare ogni 3-6 mesi
Telecomando	Con display LCD, portata 7 metri
Timer	Spegnimento dopo 1 ora, timer accensione/spegnimento programmabile
Direzione del flusso d'aria	Verticale e orizzontale regolabili (SWING)
Flusso d'aria progressivo	Regolazione per flusso d'aria indiretto
Intervallo di temperatura (raffreddamento)	Interno: 21-32 °C, Esterno: -10 a 46 °C
Intervallo di temperatura (riscaldamento)	Interno: 24-27 °C, Esterno: -15 a 24 °C
Manutenzione dei filtri	Pulizia ogni 2 settimane, cambio filtro purificatore ogni 3-6 mesi
Sicurezza	Messa a terra obbligatoria, interruttore automatico, protezione contro le scosse elettriche
Pezzo di ricambio	Filtro purificatore d'aria AZ-F900F
Funzione sbrinamento	Automatico, durata 5-10 minuti in modalità riscaldamento
Memoria di interruzione	Conserva le impostazioni tranne il timer in caso di interruzione di corrente

Domande frequenti - AYXP9HR SHARP

Come impostare il timer di spegnimento?

Premere il tasto SPEGNIMENTO TIMER (O), quindi utilizzare i tasti avanti/indietro per impostare l'ora desiderata. Confermare con SET/C. La spia arancione TIMER si accende.

Cos'è la tecnologia Plasmacluster?

Il Plasmacluster genera ioni positivi e negativi per ridurre le muffe nell'aria. Attivarlo con il tasto PLASMACLUSTER durante il funzionamento.

Come pulire i filtri dell'aria?

Spegnere l'apparecchio, aprire il pannello, rimuovere i filtri. Pulirli con un aspirapolvere o con acqua tiepida e un detergente delicato. Asciugare all'ombra prima di rimetterli. Pulizia consigliata ogni 2 settimane.

Perché il mio climatizzatore emette un rumore di scricchiolio?

Questo rumore è normale. È dovuto alla dilatazione o contrazione dei componenti a causa delle variazioni di temperatura, o al funzionamento del Plasmacluster.

Perché esce vapore acqueo dall'apparecchio?

In modalità FREDDO o DEUMIDIFICAZIONE, può apparire vapore all'uscita dell'aria a causa della differenza di temperatura. In modalità RISCALDAMENTO, il vapore può fuoriuscire dall'unità esterna durante lo sbrinamento.

Cosa fare se il telecomando non funziona?

Controllare le pile: devono essere inserite correttamente e dello stesso tipo. Sostituirle se necessario. Puntare il telecomando verso la finestra di ricezione e assicurarsi che nessun ostacolo blocchi il segnale. Portata max: 7 metri.

Come utilizzare la modalità ausiliaria senza telecomando?

Sollevare il pannello dell'unità interna e premere il tasto AUX. L'apparecchio si avvia in modalità AUTO. Premere nuovamente per spegnere.

Come funziona la modalità AUTO?

La modalità AUTO seleziona automaticamente la modalità (riscaldamento/raffreddamento) e la temperatura in base alla temperatura ambiente ed esterna. Utilizzare il tasto MODE per selezionarla.

Come regolare la direzione del flusso d'aria?

Utilizzare i tasti SWING: per la direzione verticale, premere SWING (V); per quella orizzontale, premere SWING (A). Premere di nuovo per fissare la posizione desiderata.

Quando devo contattare il servizio post-vendita?

Contattare il servizio se la spia MARCIA, TIMER o PLASMACLUSTER lampeggia, se l'apparecchio non raffredda/riscalda dopo aver verificato i filtri e le impostazioni, o in caso di odore di bruciato. Staccare prima la spina dell'apparecchio.

MANUALE UTENTE AYXP9HR SHARP

CONDIZIONATORE D'ARIA

DA CAMERA TIPO SPLIT

MANUALE DI ISTRUZIONI

APPARECCHIO SPLIT

CLIMATIZZATORE

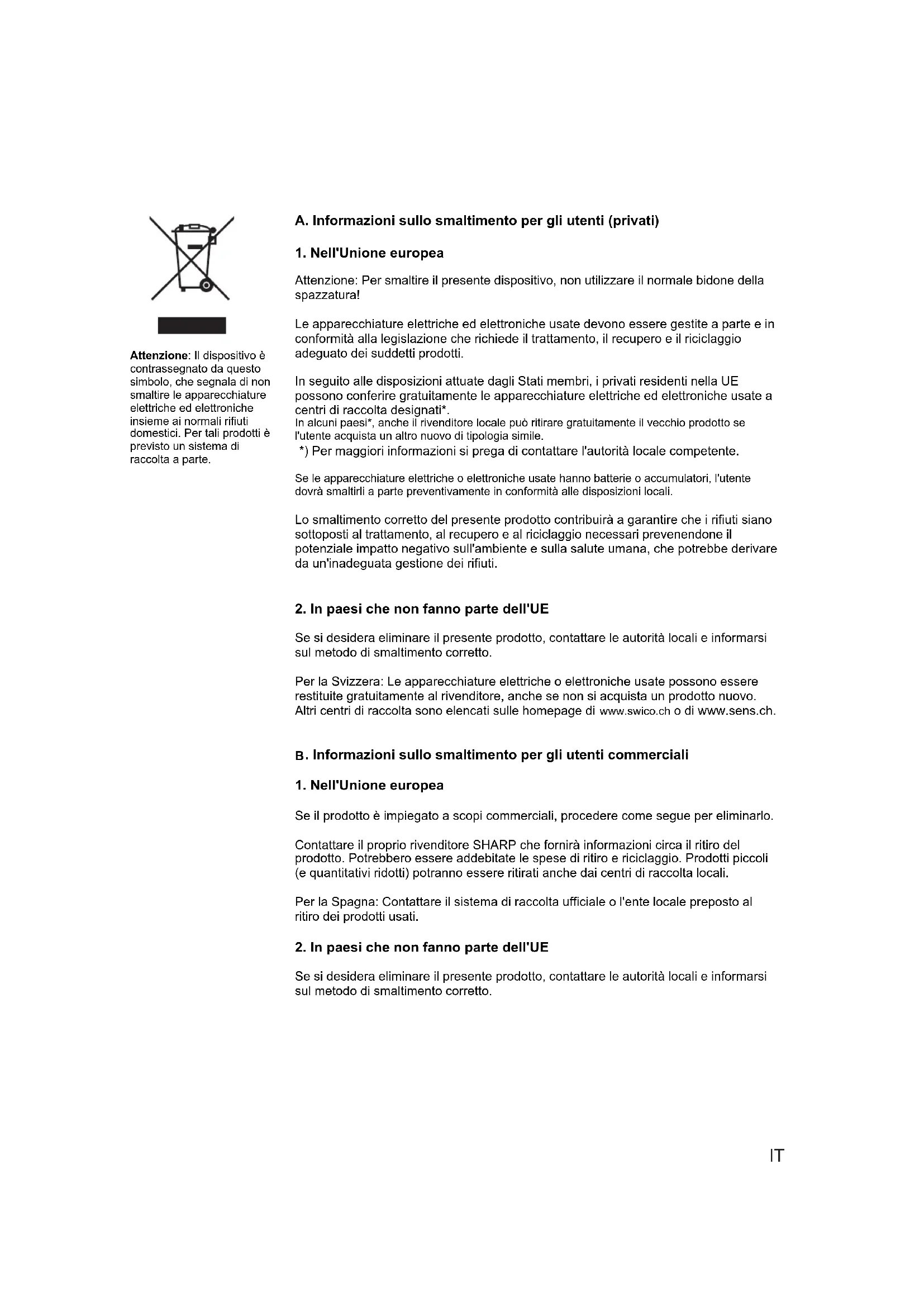

Attenzione: Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendo il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate devono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: Contattare il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

ITALIANO

Grazie per aver acquistato questo condizionatore d'aria SHARP. Leggete attentamente questo manuale prima di usare il prodotto.

SOMMARIO

• IMPORTANTI ISTRUZIONI PER LA SICUREZZA ...I-1 NOMI DEI COMPONENTI I-2
• USO DEL TELECOMANDO 1-4
• IMPOSTAZIONE DEL FILTRO DI DEPURAZIONE ARIA SUGGERIMENTI PER IL RISPARMIO ENERGETICO I-5
• MODALITÀ AUSILIARIA I-5
• FUNZIONI DI BASE I-6
• REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA FLUSSO D'ARIA PROGRESSIVO I-8
• FUNZIONE GETTO DI POTENZA
• FUNZIONE PLASMACLUSTER I-9 FUNZIONE AUTO PULIZIA I-9
• TIMER DI SPEGNIMENTO DOPO UN'ORA I-10
• FUNZIONE TIMER I-10 MANUTENZIONE I-12 ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO I-13
• PRIMA DI RICHIEDERE ASSISTENZA I-13

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTENZE D'USO

1. Non tirate o deformate il cavo di alimentazione. Se il cavo viene tirato o utilizzato in modo inappropriato, l'unità si può danneggiare e si possono provocare scosse elettriche. 2. Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Ciò potrebbe arrecare danni alla vostra salute. 3. Quando usate il condizionatore d'aria per bambini, anziani, persone costrette a letto o disabili, assicuratevi che la temperatura della stanza sia adeguata. 4. Non inserite in nessun caso oggetti nell'unità. Ciò potrebbe provocare lesioni causate dall'alta velocità di rotazione delle ventole interne. 5. Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collegamento a terra incompleto potrebbe causare scosse elettriche. 6. In caso di anomalie nel condizionatore d'aria (per esempio odore di bruciato), interrompete immediatamente l'uso dell'unità e spegnete l'interruttore dell'impianto. 7. L'unità deve essere installata in conformità con i regolamenti nazionali per i collegamenti elettrici. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e il seguente rischio di incendi. 8. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, da un rivenditore autorizzato o da un tecnico qualificato, in modo da evitare eventuali pericoli. Sostituite il cavo di alimentazione solo con un cavo indicato dal fabbricante.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTENZE PER L'INSTALLAZIONE/RIMOZIONE/ RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l'unità da soli. Un uso scorretto può provocare scosse elettriche, perdite d'acqua, incendi ecc. Consultate il vostro rivenditore o il personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

PRECAUZIONI PER L'USO

1 Aprite periodicamente una finestra o una porta per ventilare la stanza, in particolare durante l'utilizzo di apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza d'ossigeno. 2 Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare scosse elettriche. 3 Per sicurezza, spegnete l'interruttore dell'impianto quando non intendete usare l'unità per un lungo periodo di tempo. 4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata. 5 Non collocate oggetti sull'unità esterna e non calpestatela. Ciò potrebbe provocare la caduta di oggetti o persone, con il conseguente rischio di lesioni. 6 Questa unità è stata progettata per l'uso in zone residenziali. Non usatela in canili o serre per l'allevamento di animali o la coltivazione di piante. 7 Non collocate contenitori d'acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico potrebbe subire dei danni, con il conseguente rischio di scosse elettriche. 8 Non bloccate l'uscita e l'entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti. 9 Assicuratevi di spegnere l'unità e l'interruttore dell'impianto prima di eseguire lavori di manutenzione o pulizia. Le ventole rotanti all'interno dell'unità potrebbero provocare lesioni personali. 10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe provocare scosse elettriche o danni all'unità. 11 Questa unità non deve essere usata da bambini o persone inferme senza supervisione. Assicuratevi che i bambini non giochino con l'unità. 12 Questa unità non è adatta per l'uso in regioni nordiche.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza adeguati. L'uso di una presa di corrente dal voltaggio e frequenza errati potrebbe provocare danni all'unità con il seguente rischio di incendi.
• Non installate l'unità in un luogo che potrebbe essere soggetto a perdite di gas infiammabile. Ciò potrebbe provocare incendi. Installate l'unità in luoghi con quantità minime di polvere, fumi o umidità nell'aria.
• Sistemate il tubo di drenaggio in modo tale da garantire un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo d'installazione, per evitare scosse elettriche.

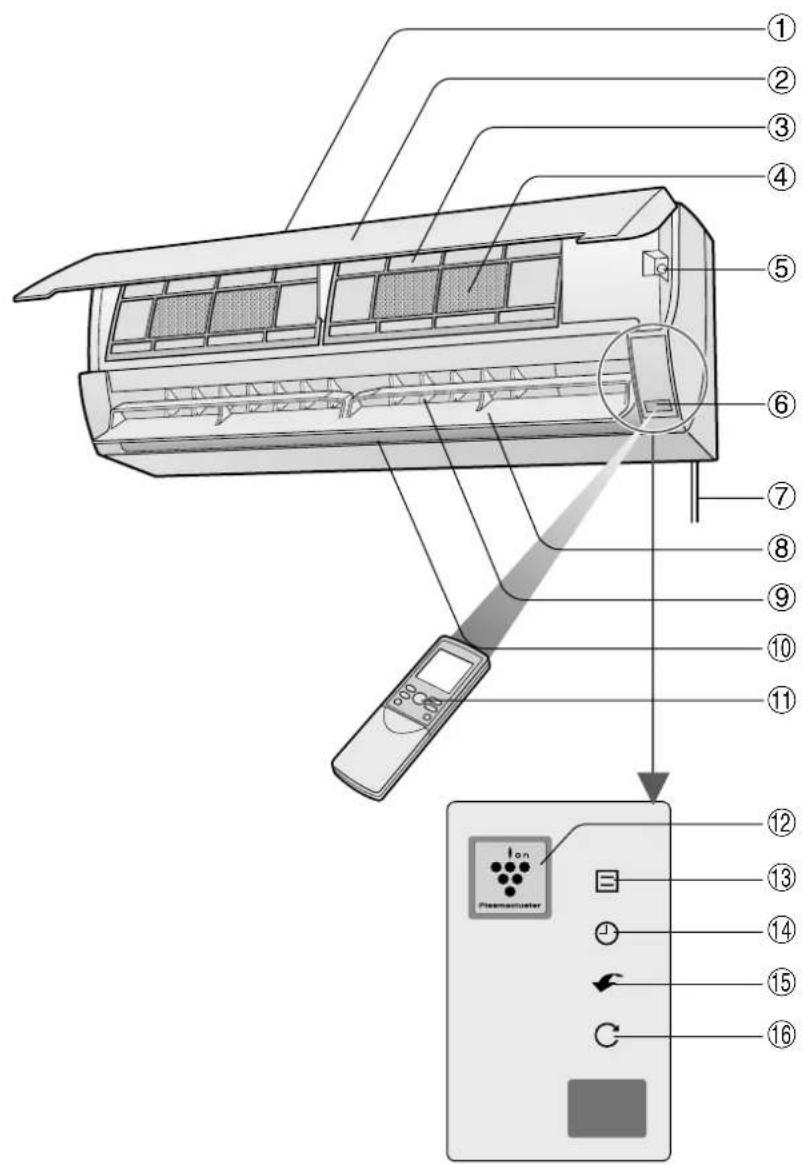

UNITÀ INTERNA

① Presa (aria) ② Pannello aperto ③ Filtro dell'aria ④ Filtro di depurazione aria ⑤ Tasto AUX. ⑥ Finestra ricevitore ⑦ Cavo d'alimentazione ⑧ Deflettore di regolazione verticale ⑨ Deflettore di regolazione orizzontale Uscita (aria) ⑩ Telecomando

⑪ Spia di PLASMACLUSTER (blu) ⑫ Spia di FUNZIONAMENTO (rossa) ⑬ Spia del TIMER (arancione) ⑭ Spia del GETTO DI POTENZA (verde) ⑮ Spia di AUTO PULIZIA (verde)

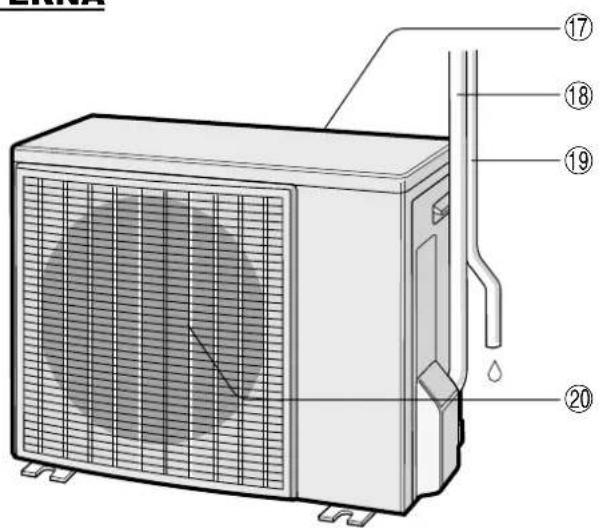

UNITÀ ESTERNA

⑦ Presa (aria) Tubo refrigerante e cavo di interconnessione 19 Tubo di drenaggio Uscita (aria)

NOTA:

Le unità vere e proprie potrebbero differire leggermente dalle unità sopra illustrate.

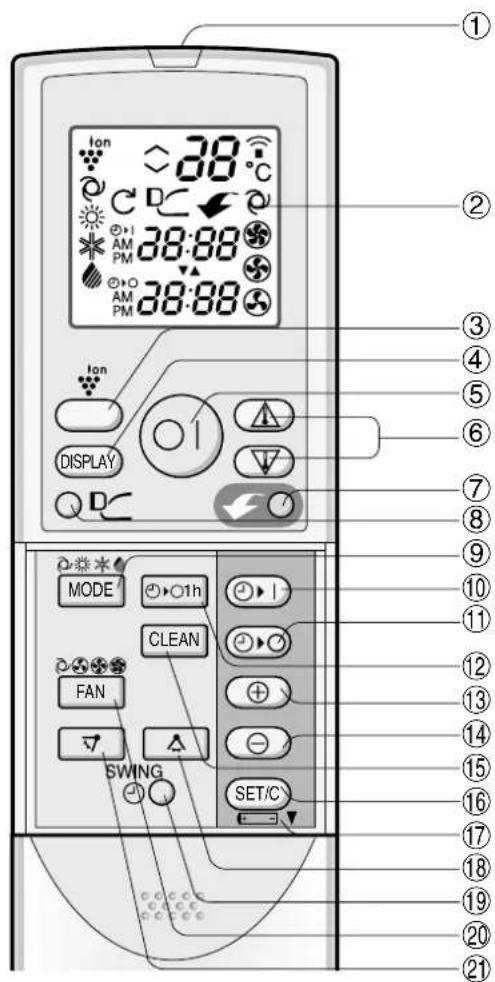

TELECOMANDO DISPLAY LCD DEL TELECOMANDO

① TRASMETTITORE ② DISPLAY (display a cristalli liquidi) ③ Tasto PLASMACLUSTER ④ Tasto DISPLAY ⑤ Tasto ACCENSIONE/SPEGNIMENTO ⑥ Tasto TERMOSTATO ⑦ Tasto GETTO DI POTENZA ⑧ Tasto FLUSSO D'ARIA PROGRESSIVO ⑨ Tasto MODALITÀ (MODE) ⑩ Tasto ATTIVAZIONE TIMER (per impostare il timer) ⑪ Tasto DISATTIVAZIONE TIMER (per impostare il timer) ⑫ Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA ⑬ Tasto AVANZAMENTO DELL'ORA ⑭ Tasto ARRETRAMENTO DELL'ORA ⑮ Tasto AUTO PULIZIA (CLEAN) ⑯ Tasto IMPOSTAZIONE/ANNULLAMENTO TIMER (SET/C) ⑰ Indica che il vano batteria si trova in quella posizione ⑱ Tasto SWING (A: direzione orizzontale) ⑲ Tasto OROLOGIO ⑳ Tasto VENTOLE (FAN) ㉑ Tasto SWING (7: direzione verticale)

1 Simbolo FLUSSO D'ARIA PROGRESSIVO 2 Simbolo AUTO PULIZIA 3 Simbolo PLASMACLUSTER 4 Simboli MODALITÀ

: AUTOMATICA : RINFRESCAMENTO

RISCALDAMENTO

DEUMIDIFICAZIONE

5 Impostazione del termostato per modalità AUTOMATICA e DEUMIDIFICAZIONE 6 Indicatore TEMPERATURA 7 Simbolo TRASMISSIONE 8 Simbolo GETTO DI POTENZA 9 Simboli VELOCITÀ VENTOLE

AUTOMATICA

： BASSA

ALTA

： MODERATA

10 Indicatore ATTIVAZIONE TIMER/OROLOGIO

Indica l'ora preselezionata per l'attivazione del timer o l'ora.

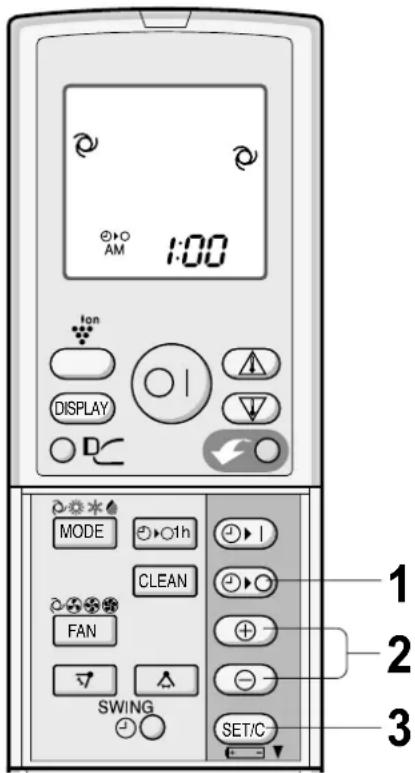

Indicatore DISATTIVAZIONE TIMER

Indica l'ora preselezionata per la disattivazione del timer o per la disattivazione dopo un'ora.

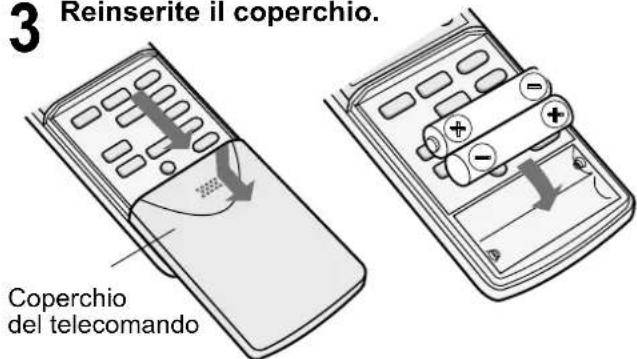

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03).

1. Rimuovete il coperchio del telecomando. 2. Inserite le batterie nel comparto, assicurandovi che le polarità + e - siano allineate correttamente. - Il display indica "AM 6:00" quando le batterie sono inserite correttamente.

Reinserite il coperchio.

NOTA:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando sostituite le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraetele e reinseritele dopo circa 30 secondi.
• Se non intendete usare l'unità per un lungo periodo di tempo, rimuovete le batterie dal telecomando.

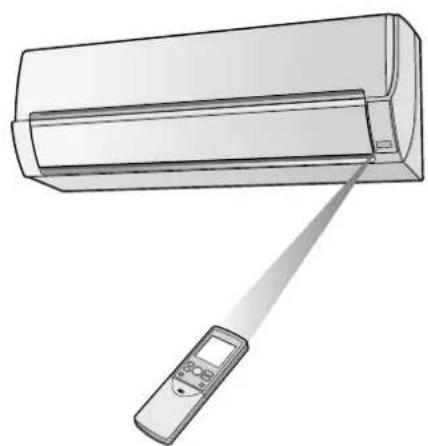

COME USARE IL TELECOMANDO

Puntate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico alla ricezione del segnale.

• Assicuratevi che non vi siano tende o altri oggetti tra il telecomando e l'unità.
• Il telecomando può inviare segnali fino ad una distanza di 7 metri.

ATTENZIONE:

• Evitate di esporre la finestra di ricezione del segnale alla luce solare diretta, in quanto questa potrebbe danneggiarne il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, utilizzate una tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza d'accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore o altre attrezzature usate nella stessa stanza. Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un riscaldatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

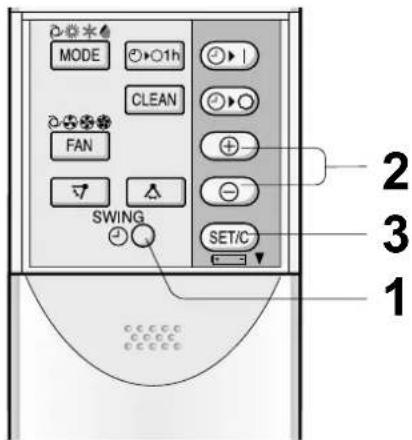

IMPOSTAZIONE DELL'ORA

Ci sono due modalità orologio: modalità a 12 ore e modalità a 24 ore.

Esempio: 5 del pomeriggio

Orologio Display

Modalità a 12 ore PM 5:00

Modalità a 24 ore 17:00

1. Per impostare la modalità a 12 ore, premete il tasto OROLOGIO una volta. Per impostare la modalità a 24 ore, premete il tasto OROLOGIO due volte. 2. Premete il tasto AVANZAMENTO o ARRETRAMENTO DELL'ORA per impostare l'ora.

• Tenete premuto il tasto per far avanzare o retrocedere velocemente il display dell'ora.

Premete il tasto SET/C. I due punti (:) lampeggiano per indicare che l'orologio funziona.

NOTA:

• Quando è in funzione il timer, l'ora non può essere impostata.

IMPOSTAZIONE DEL FILTRO DI DEPURAZIONE ARIA

I filtri di depurazione aria sono in dotazione come accessori con questa unità. Durante il funzionamento del condizionatore d'aria, il filtro rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita.

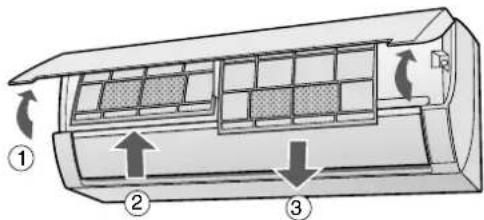

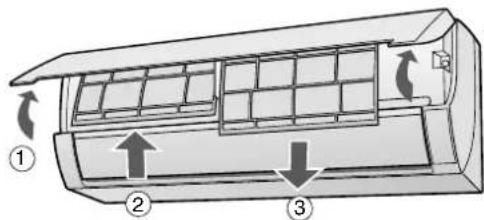

Estraete i filtri dell'aria.

① Sollevate il pannello aperto. ② Spingete leggermente i filtri verso l'alto per sbloccarli. ③ Spingete i filtri verso il basso per rimuoverli.

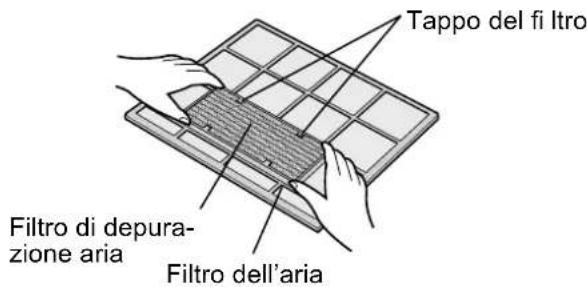

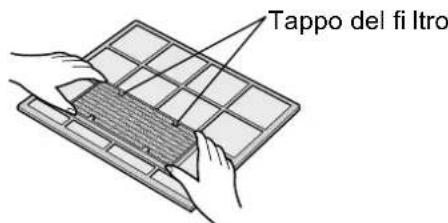

2 Posizionate il filtro di depurazione aria. Rimuovete i tappi del filtro che si trovano sul filtro dell'aria.

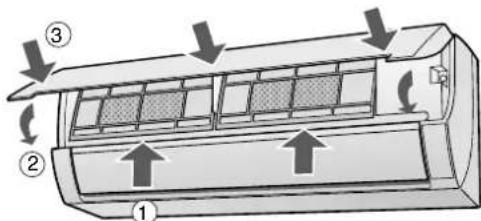

Reinstallate i filtri dell'aria.

① Reinstallate i filtri nella posizione originaria. ② Chiudete il pannello aperto. ③ Spingete nella direzione indicata dalla freccia sul pannello in maniera decisa per bloccarlo in posizione.

Precauzioni

• I filtri sono sigillati in sacchetti di plastica per mantenere il loro effetto di accumulo della polvere. Non aprite il sacchetto prima di utilizzare i filtri. (In caso contrario, la durata dei filtri potrebbe risultare inferiore.)
• Non esponete i filtri alla luce diretta del sole. (In caso contrario potrebbero danneggiarsi.)

SUGGERIMENTI PER IL RISPARMIO ENERGETICO

Di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando la temperatura sul termostato di 1°C superiore rispetto alla temperatura desiderata in modalità RINFRESCAMENTO (e di 2°C inferiore in modalità RISCALDAMENTO) si risparmia circa il 10% di energia.
• Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consuma più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

Riparando l'unità dalla luce solare diretta durante l'operazione di raffreddamento si risparmia energia. - Chiudete le finestre e le porte durante le operazioni di raffreddamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE UNA CIRCOLAZIONE D'ARIA OTTIMALE

RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI DISATTIVAZIONE TIMER

SCOLLEGATE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

• L'unità interna continua a consumare una quantità minima di energia quando non è in funzione.

MODALITÀ AUSILIARIA

Usate questa modalità quando il telecomando non è disponibile.

PER ACCENDERE

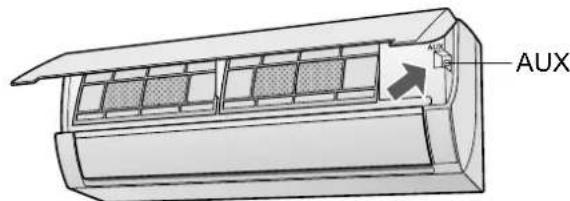

Sollevate il pannello aperto dell'unità interna e premete il tasto AUX sul pannello operativo.

• La spia rossa di FUNZIONAMENTO sull'unità si illumina e l'unità si avvia in modalità AUTOMATICA.
• La velocità delle ventole e l'impostazione della temperatura sono impostate su AUTOMATICA.

PER SPEGNERE

Premete nuovamente il tasto AUX.

• La spia rossa di FUNZIONAMENTO (口) sull'unità si spegne.

NOTA:

• Premendo il tasto AUX durante il normale funzionamento, l'unità si spegne.

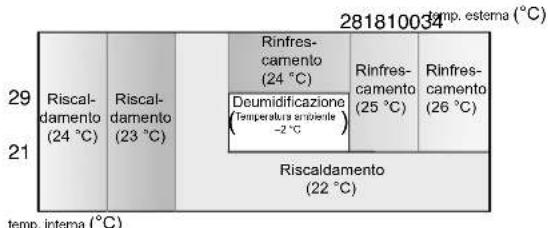

SUGGERIMENTI SULLA MODALITÀ AUTOMATICA

In modalità AUTOMATICA, l'impostazione della temperatura e la modalità vengono selezionate automaticamente in base alla temperatura della stanza e alla temperatura esterna al momento dell'accensione dell'unità.

Modalità e impostazioni della temperatura

Le cifre in ( ) sono impostazioni della temperatura. Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della temperatura cambiano automaticamente come illustrato nella tabella.

CAMBIO MODALITÀ

Durante le stagioni nelle quali si necessita il RINFRESCAMENTO durante il giorno e il RISCALDAMENTO durante la notte, oppure nel caso in cui la temperatura della stanza superi sensibilmente le impostazioni di temperatura a causa di altri apparecchi di riscaldamento, il modo commuterà automaticamente tra le modalità RISCALDAMENTO e RINFRESCAMENTO per mantenere una confortevole temperatura nella stanza.

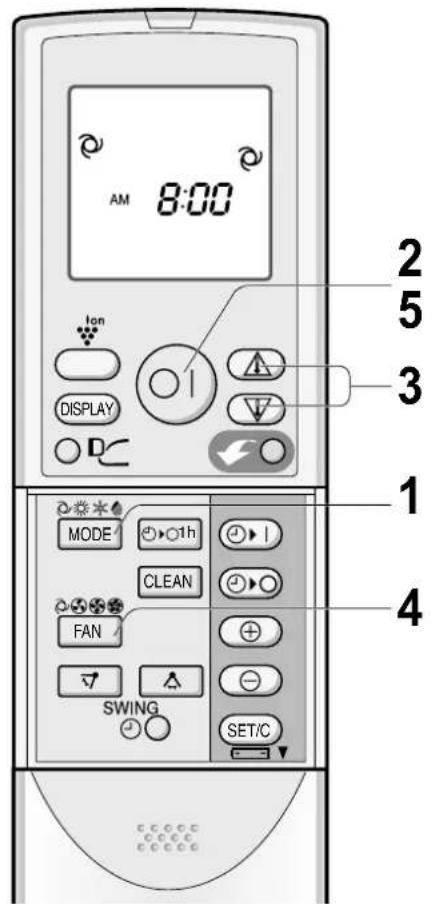

1 Premete il tasto MODE per selezionare la modalità di funzionamento.

2 Premete il tasto ACCENSIONE/SPEGNIMENTO per accendere l'unità.

• La spia rossa di FUNZIONAMENTO (ROSSO) sull'unità si illumina.

3 Premete il tasto TERMOSTATO per impostare la temperatura desiderata.

MODALITÀ AUTOMATICA/DEUMIDIFICAZIONE

• La temperatura può essere modificata in incrementi di 1°C entro l'intervallo di 2°C al di sopra e 2°C al di sotto della temperatura impostata automaticamente dal condizionatore d'aria.

(Esempio: 1°C al di sopra)

(Esempio: 2°C al di sotto)

• La temperatura può essere impostata in un intervallo compreso tra 18 e 32°C.

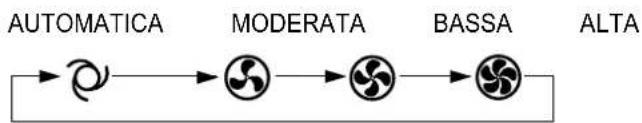

4 Premete il tasto FAN per impostare la velocità delle ventole desiderata.

• In modalità DEUMIDIFICAZIONE, la velocità delle ventole è preimpostata su AUTOMATICA e non può essere modificata.

5 Per spegnere l'unità, premete nuovamente il tasto ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO (sull'unità) si spegne.

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA

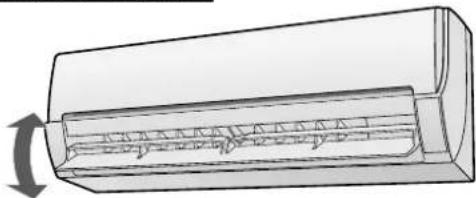

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

Premete il tasto SWING (v) sul telecomando.

• Il deflettore di regolazione verticale cambia continuamente la sua angolazione.

2 Premete nuovamente il tasto SWING (7) quando il deflettore di regolazione verticale si trova nella posizione desiderata.

• Il deflettore si arresta all'interno della gamma.

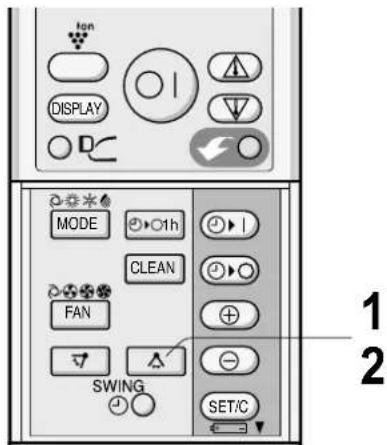

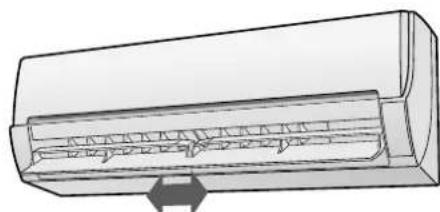

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

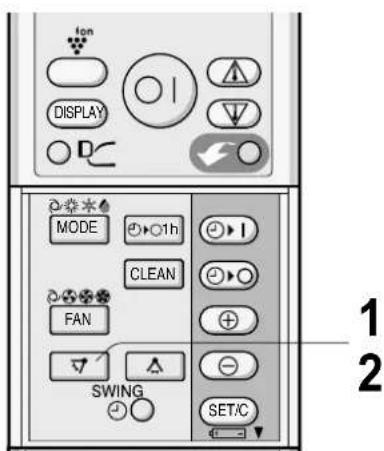

Premete il tasto SWING (△) sul telecomando.

• Il deflettore di regolazione orizzontale cambia continuamente la sua angolazione.

2 Premete nuovamente il tasto SWING (A) quando i deflettori di regolazione orizzontale si trovano nella posizione desiderata.

Gamma di regolazione

Modalità RINFRESCAMENTO e DEUMIDIFICAZIONE

Modalità RISCALDAMENTO

NOTA:

• La posizione regolata verrà memorizzata e automaticamente impostata alla prossima accensione.
• La gamma di regolazione è più limitata della gamma SWING per evitare che si formi della condensa causata dal gocciolamento.

ATTENZIONE:

Non regolate manualmente i deflettori.

• La regolazione manuale dei deflettori può provocare un malfunzionamento dell'unità.
• Quando il deflettore di regolazione verticale è posizionato nella posizione più bassa in modalità RINFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

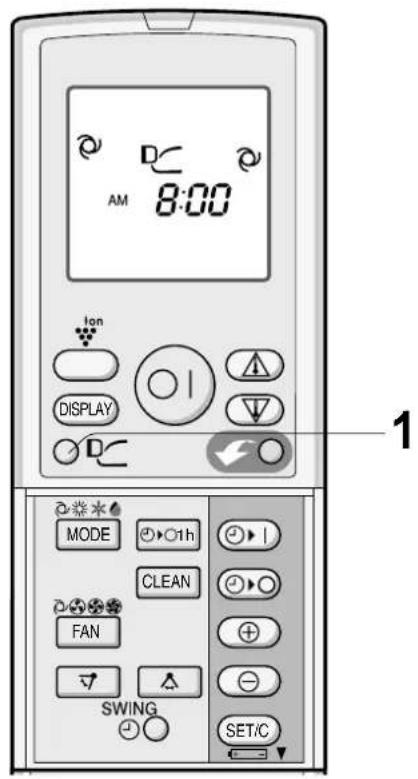

FLUSSO D'ARIA PROGRESSIVO

Premete il tasto FLUSSO D'ARIA PROGRESSIVO durante le operazioni di rinfrescamento o deumidificazione quando non volete sentire aria fredda. Il deflettore di regolazione verticale è posizionato in maniera obliqua e rivolto verso l'alto per dirigere l'aria fredda verso il soffitto.

Premete il tasto durante l'operazione di riscaldamento. Il deflettore di regolazione verticale è posizionato verso il basso per dirigere l'aria calda verso il pavimento al fine di riscaldare l'ambiente.

1 Durante il funzionamento, premete il tasto FLUSSO D'ARIA PROGRESSIVO.

• Il telecomando visualizza "".

PER ANNULLARE

Premete nuovamente il tasto FLUSSO D'ARIA PROGRESSIVO.

NOTA:

• La funzione FLUSSO D'ARIA PROGRESSIVO viene annullata premendo il tasto GETTO DI POTENZA con la funzione FLUSSO D'ARIA PROGRESSIVO impostata.
• Se desiderate attivare la funzione FLUSSO D'ARIA PROGRESSIVO con la funzione GETTO DI POTENZA attiva, premete il tasto FLUSSO D'ARIA PROGRESSIVO durante il funzionamento del GETTO DI POTENZA.

FUNZIONE GETTO DI POTENZA

In questa modalità, il condizionatore d'aria funziona alla massima potenza e con la direzione dei deflettori ottimale, per rinfrescare o riscaldare l'ambiente in maniera molto rapida.

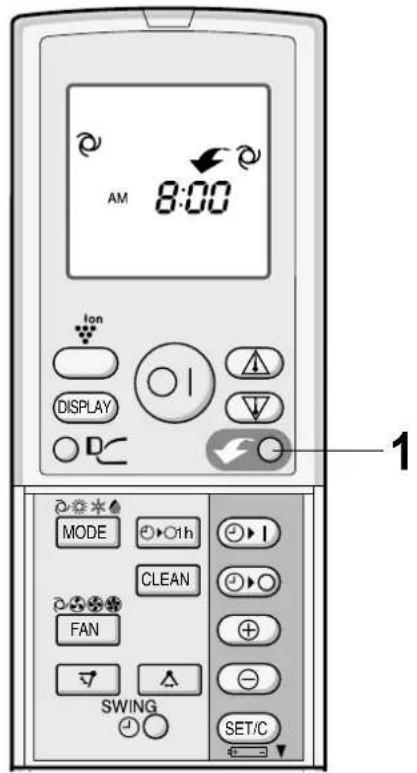

1 Durante il funzionamento, premete il tasto GETTO DI POTENZA.

• Il telecomando visualizza
• Il display della temperatura scompare.
• La spia verde del GETTO DI POTENZA ( sull'unità si illumina.

PER ANNULLARE

Premete nuovamente il tasto GETTO DI POTENZA.

• La funzione GETTO DI POTENZA viene annullata anche quando si commuta la modalità di funzionamento o si spegne l'unità.
• La spia verde del GETTO DI POTENZA ( √) sull'unità si spegne.

NOTA:

• Il condizionatore d'aria funziona con le ventole a velocità "extra ALTA" per 5 minuti, quando passa alla velocità "ALTA". Il deflettore di regolazione verticale viene impostato automaticamente per dirigere l'aria in diagonale verso il basso, ma se necessario può essere modificato. Non è possibile impostare la temperatura o la velocità delle ventole durante il funzionamento di GETTO DI POTENZA.
• Per spegnere la spia del GETTO DI POTENZA, premete il tasto DISPLAY.

FUNZIONE PLASMACLUSTER

FUNZIONE AUTO PULIZIA

Il generatore di ioni Plasmacluster all'interno del condizionatore d'aria rilascia ioni al plasma (plasmacluster) positivi e negativi nella stanza. Viene rilasciato approssimativamente lo stesso numero di ioni positivi e negativi nell'aria, che riducono alcuni funghi nell'aria.

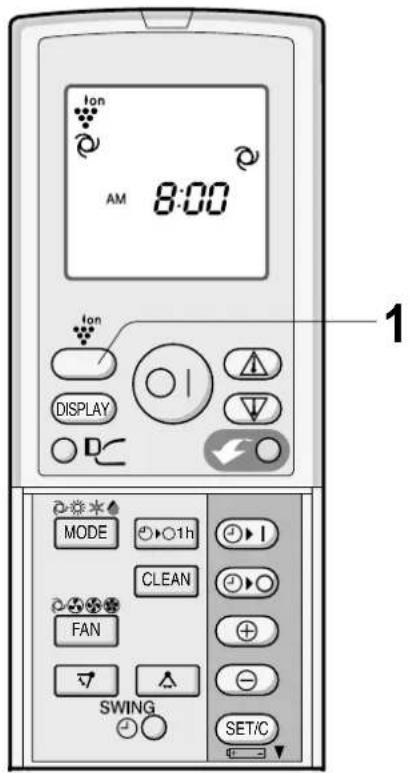

1 Durante il funzionamento, premete il tasto PLASMACLUSTER.

• Il telecomando visualizza

La spia blu di PLASMACLUSTER sull'unità illumina.

PER ANNULLARE

Premete nuovamente il tasto PLASMACLUSTER.

• La spia di PLASMACLUSTER sull'unità si spegne.

NOTA:

L'utilizzo della modalità PLASMACLUSTER viene memorizzato, permettendone l'attivazione alla prossima accensione. - Per spegnere la spia di PLASMACLUSTER, premete il tasto DISPLAY. - Per attivare PLASMACLUSTER senza dover attivare le modalità di riscaldamento, raffrescamento o deumidificazione, premete il tasto PLASMACLUSTER quando l'unità non è in funzione. Il simbolo della modalità sul telecomando si spegne e la velocità delle ventole non può essere impostata su AUTOMATICA.

La funzione AUTO PULIZIA consente di ridurre la crescita dei funghi della muffa e di asciugare la parte interna del condizionatore d'aria con ioni al plasma (plasmacluster). Questa operazione può essere eseguita in modalità VENTOLE e RISCALDAMENTO. Eseguite l'operazione ad ogni cambio di stagione.

I funghi della muffa già cresciuti non possono essere eliminati con questa operazione.

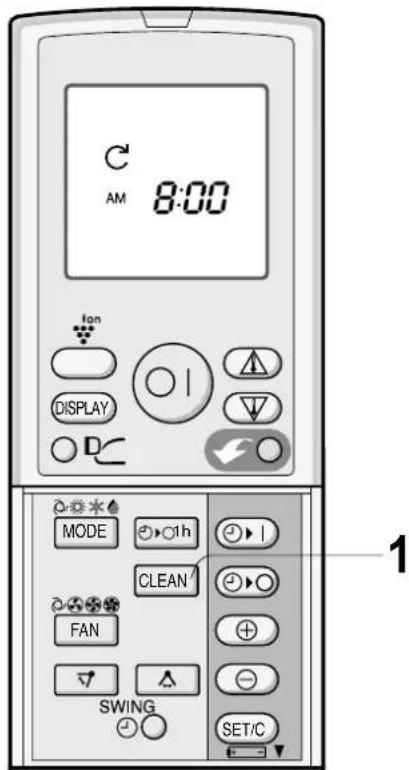

1 Premete il tasto CLEAN quando l'unità non è in funzione.

• Il telecomando visualizza "". C
• La spia rossa di FUNZIONAMENTO ( ), la spia verde di AUTO PULIZIA ( ) e la spia blu di PLASMACLUSTER sull'unità si illuminano.
• L'unità si spegne dopo quaranta minuti.

PER ANNULLARE

Premete il tasto CLEAN.

In alternativa, spegnete l'unità premendo il tasto ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO (E), la spia verde di AUTO PULIZIA (C) e la spia blu di PLASMACLUSTER sull'unità si spengono.

NOTA:

• Non è possibile impostare la temperatura, la velocità delle ventole, la direzione dell'aria e il timer in modalità AUTO PULIZIA.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN'ORA, l'unità si spegne automaticamente dopo un'ora.

1 Premete il tasto TIMER DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando visualizza ".
• La spia arancione del TIMER ( ) sull'unità si illumina. L'unità si arresta dopo un'ora.

PER ANNULLARE

Premete il tasto ANNULLAMENTO TIMER (SET/C).

• La spia arancione del TIMER (D) sull'unità si spegne.

In alternativa, spegnete l'unità premendo il tasto ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO (E) e la spia arancione del TIMER (D) sull'unità si spengono.

NOTA:

• L'operazione TIMER DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle operazioni di ATTIVAZIONE e DISATTIVAZIONE TIMER.
• Se il TIMER DI SPEGNIMENTO DOPO UN'ORA viene impostato quando l'unità non è in funzione, l'unità funzionerà per un'ora in base alle condizioni impostate precedentemente.
• Se desiderate operare l'unità per un'altra ora prima che la modalità TIMER DI SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.
• Se sono impostati ATTIVAZIONE TIMER e/o DISATTIVAZIONE TIMER, il tasto ANNULLAMENTO TIMER annulla l'impostazione.

FUNZIONE TIMER

DISATTIVAZIONE TIMER

1 Premete il tasto DISATTIVAZIONE TIMER (O). 2 L'indicatore DISATTIVAZIONE TIMER lampeggia; premete il tasto AVANZAMENTO o ARRETRAMENTO DELL'ORA per impostare l'ora desiderata.

(L'ora viene impostata in incrementi di 10 minuti.)

3 Puntate il telecomando verso la finestra di ricezione sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione del TIMER ( ) sull'unità si illumina.
• L'unità emette un segnale acustico alla ricezione del segnale.

SUGGERIMENTI SULLA FUNZIONE DI DISATTIVAZIONE TIMER

Quando è impostata la modalità DISATTIVAZIONE TIMER, l'impostazione della temperatura della stanza viene regolata automaticamente per evitare che la stanza diventi eccessivamente calda o fredda durante il sonno. (Funzione Auto Sleep) La funzione Auto Sleep non si attiverà durante il modo AUTOMATICA.

MODALITÀ RINFRESCAMENTO/DEUMIDIFICAZIONE:

• Un'ora dopo l'attivazione del timer, la temperatura aumenta di 1 °C rispetto all'impostazione iniziale. MODALITÀ RISCALDAMENTO:
• Un'ora dopo l'attivazione del timer, l'impostazione della temperatura diminuisce di 3 °C rispetto all'impostazione iniziale.

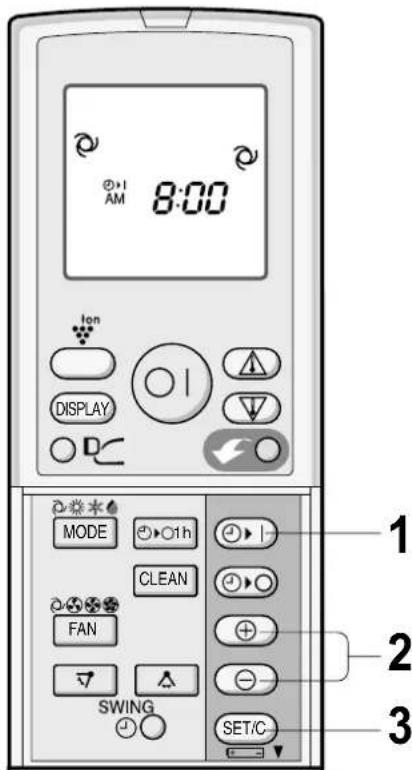

ATTIVAZIONE TIMER

1. Premete il tasto ATTIVAZIONE TIMER. 2. L'indicatore ATTIVAZIONE TIMER lampeggia; premete il tasto AVANZAMENTO o ARRETRAMENTO DELL'ORA per impostare l'ora desiderata.

(L'ora può essere impostata in incrementi di 10 minuti.)

3. Puntate il telecomando verso la finestra di ricezione sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione del TIMER ( ) sull'unità si illumina.
• L'unità emette un segnale acustico alla ricezione del segnale.

4. Selezionate la modalità di funzionamento.

NOTA:

L'unità si accende prima dell'ora impostata per permettere che la stanza raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

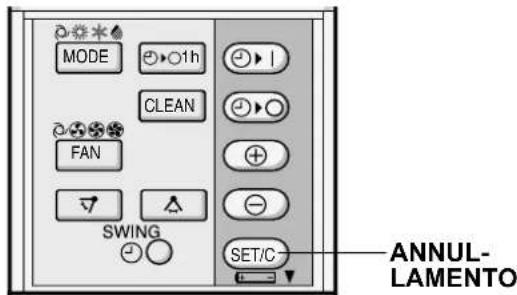

PER ANNULLARE LA MODALITÀ TIMER

Premete il tasto ANNULLAMENTO TIMER (SET/C).

• La spia arancione del TIMER (④ sull'unità) si spegne. L'ora viene visualizzata sul telecomando.

NOTA:

• Se sono impostate le modalità ATTIVAZIONE TIMER, DISATTIVAZIONE TIMER o SPEGNIMENTO DOPO UN'ORA, il tasto ANNULLAMENTO TIMER (SET/C) annulla tutte le impostazioni.

PER CAMBIARE L'IMPOSTAZIONE DELL'ORA

Annulate innanzitutto l'impostazione TIMER, quindi impostate il nuovo orario.

USO COMBINATO DELLE FUNZIONI DI ATTIVAZIONE E DISATTIVAZIONE TIMER

Potete usare le funzioni ATTIVAZIONE e DISATTIVAZIONE TIMER in combinazione.

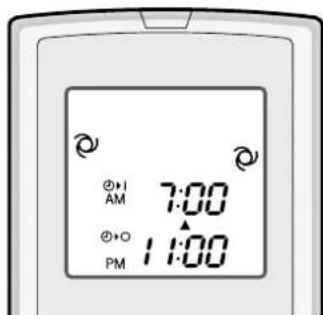

Esempio:

Se si desidera spegnere l'unità alle 11:00 p.m. e riaccenderla per portare la temperatura ambiente al livello desiderato per le 7:00 a.m.

1. Impostate DISATTIVAZIONE TIMER alle 11:00 p.m. quando l'unità è in funzione. 2. Impostate ATTIVAZIONE TIMER alle 7:00 a.m.

La freccia (↑) tra gli indicatori ATTIVAZIONE TIMER e DISATTIVAZIONE TIMER indica quale timer si attiva per primo.

NOTA:

Non è possibile programmare ATTIVAZIONE TIMER e DISATTIVAZIONE TIMER per far funzionare l'unità a diverse temperature o con altre impostazioni. - Ciascuno dei due timer può essere programmato in modo tale che si attivi prima dell'altro.

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi operazione di manutenzione.

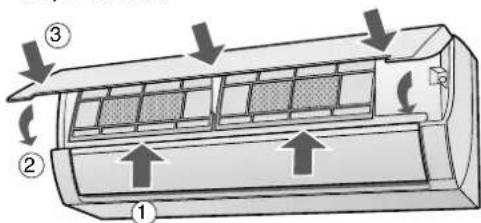

PULIZIA DEI FILTRI

I filtri dell'aria dovrebbero essere puliti ogni due settimane.

1 Spegnete l'unità. Rimuovete i filtri.

① Sollevate il pannello aperto. ② Spingete leggermente i filtri verso l'alto per sbloccarli. ③ Spingete i filtri verso il basso per rimuoverli.

3 Togliete i filtri di depurazione aria dai filtri dell'aria. 4 Pulite i filtri.

Usate un aspirapolvere per eliminare la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

5 Reinstallate i filtri di depurazione aria. 6 Reinstallate i filtri.

① Reinstallate i filtri nella posizione originaria. ② Chiudete il pannello aperto. ③ Spingete nella direzione indicata dalla freccia sul pannello in maniera decisa per bloccarlo in posizione.

PULIZIA DELL'UNITÀ E DEL TELECOMANDO

• Strofinate l'unità e il telecomando con un panno morbido.
• Non schizzate o gettate acqua direttamente su di essi. L'acqua potrebbe provocare scosse elettriche o danni all'unità. Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE AL TERMINE DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Attivate la funzione AUTO PULIZIA per permettere al meccanismo di asciugare completamente il condizionatore. 2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore dell'impianto, nel caso sia presente un interruttore esclusivamente per il condizionatore d'aria. 3 Pulite i filtri, quindi reinstallateli.

MANUTENZIONE PRIMA DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi. 2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite. 3 Controllate periodicamente la cremagliera di montaggio dell'unità esterna ed assicuratevi che sia ben fissata.

SOSTITUZIONE DEL FILTRO DI DEPURAZIONE ARIA

I filtri dovrebbero essere sostituiti ogni 3-6 mesi. 1 Estraete i filtri dell'aria. Sostituite i filtri di depurazione aria.

1 Togliete i vecchi filtri di depurazione aria dai filtri dell'aria. 2 Posizionate i nuovi filtri di depurazione aria sui filtri dell'aria.

3 Reinstallate i filtri dell'aria.

NOTA:

• I filtri sporchi di depurazione aria non possono essere lavati per il riutilizzo. Nuovi filtri sono disponibili presso il vostro rivenditore più vicino.

Filtro di sostituzione: Tipo AZ-F900F

Smaltimento dei filtri

Smaltite i filtri sostituiti in base alle normative e alle leggi locali sullo smaltimento.

Materiali del filtro di depurazione aria:

Filtro: polipropilene

Struttura: poliestere

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

CAMPO DELLA TEMPERATURA OPERATIVA

		TEMP. INTERNA	TEMP. ESTERNA
RINFRES-CAMINATIMINO	limite massimo	32 °C 46 °C
	mo 21 °C -10 °C
RISCALDA-MENTO	limite massimo	27 °C 24 °C
	limite minimo	-	-15 °C

• Il sistema di protezione integrato potrebbe interrompere il funzionamento dell'unità quando la si utilizza al di fuori del presente campo di variazione.
• Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo in modalità RINFRESCAMENTO o DEUMIDIFICAZIONE quando l'umidità è al di sopra dell'80%.

SE SI VERIFICA UN'INTERRUZIONE DELL'ENERGIA ELETTRICA

Se si verifica un'interruzione dell'energia elettrica, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'energia elettrica, l'unità riprenderà il funzionamento con le impostazioni precedenti, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima dell'interruzione dell'energia elettrica, sarà necessario reimpostarli dopo il ripristino dell'energia elettrica.

FUNZIONE DI PRERISCALDAMENTO

In modalità RISCALDAMENTO, la ventola interna potrebbe non funzionare per due-cinque minuti dopo l'accensione dell'unità, al fine di evitare la fuoriuscita di aria fredda dalla stessa.

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio in modalità RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, le ventole interne ed esterne si arrestano.
• Una volta completato lo sbrinamento, l'unità riprende automaticamente il funzionamento in modalità RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L'unità usa una pompa di calore che preleva calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sull'efficienza di riscaldamento.
• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale.
• Per riscaldare tutto l'ambiente occorrerà del tempo, in quanto l'unità adotta un sistema a circolazione forzata.

PRIMA DI RICHIEDERE ASSISTENZA

Le seguenti condizioni non indicano un malfunzionamento.

L'UNITÀ NON FUNZIONA

L'unità non funziona se la si accende subito dopo averla spenta. L'unità non funziona immediatamente dopo aver commutato la modalità. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima di attivare l'unità.

L'UNITÀ NON EMETTE ARIA CALDA

L'unità è in fase di preriscaldamento o di sbrinamento.

ODORI

L'unità potrebbe espellere gli odori di tappeti e mobili che sono penetrati nell'unità.

PRIMA DI RICHIEDERE ASSISTENZA

SCRICCHIOLIO

L'unità potrebbe produrre degli scricchiolii. Questo rumore è generato dalla frizione del pannello anteriore e degli altri componenti che si espandono in seguito al cambiamento di temperatura.

L'UNITÀ EMETTE UN LEGGERO RUMORE

Si tratta di un rumore emesso quando l'unità sta generando ioni Plasmacluster.

SIBILO

Il rumore delicato, simile a un sibilo, è prodotto dal refrigerante che scorre all'interno dell'unità.

VAPORE ACQUEO

• In modalità RINFRESCAMENTO e DEUMIDIFICAZIONE, del vapore acqueo può fuoriuscire dall'uscita dell'aria a causa della differenza tra la temperatura ambiente e l'aria rilasciata dall'unità.
• In modalità RISCALDAMENTO, del vapore acqueo può fuoriuscire dall'unità esterna durante lo sbrinamento.

L'UNITÀ ESTERNA NON SI ARRESTA

Dopo aver arrestato il funzionamento, la ventola dell'unità esterna girerà per circa un minuto per raffreddare l'unità.

ODORI EMESSI DALLA PRESA PLASMACLUSTER

Si tratta dell'odore dell'ozono generato dal generatore di ioni Plasmacluster. La concentrazione di ozono è minima, quindi non è pericolosa per la salute. La scarica di ozono nell'aria svanisce rapidamente e la sua densità all'interno della stanza non aumenta.

In caso di malfunzionamento dell'unità, controllate i seguenti punti prima di richiedere assistenza.

SE L'UNITÀ NON FUNZIONA

Controllate che l'interruttore dell'impianto non sia saltato o che non si sia bruciato un fusibile.

SE L'UNITÀ NON RAFFREDDA (O RISCALDA) L'AMBIENTE EFFICACEMENTE

• Controllate i filtri. Puliteli se sono sporchi.
• Controllate l'unità esterna e assicuratevi che l'uscita o l'entrata dell'aria non siano ostruite.
• Controllate che il termostato sia impostato correttamente.
• Assicuratevi che porte e finestre siano ben chiuse.
• Se nella stanza ci sono tante persone, è possibile che l'unità non riesca a raggiungere la temperatura desiderata.
• Controllate che nella stanza non sia in funzione un'altra fonte di calore.

SE L'UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO

• Controllate che le batterie del telecomando non siano vecchie o quasi esaurite.
• Provate a inviare nuovamente il segnale puntando il telecomando correttamente verso il ricevitore del segnale dell'unità.
• Controllate che le batterie del telecomando siano installate con le polarità allineate correttamente.

Richiedete assistenza tecnica quando sull'unità lampeggiano la spia di FUNZIONAMENTO, la spia del TIMER e/o la spia di PLASMACLUSTER.
