BEDIENUNGSANLEITUNG AYXP9HR SHARP

BEDIENUNGSPANLEITUNG

AIPKONTIION QMATIOY

TYNOY SPLIT

EΓXEPIΔIO ΑΕΙTOYPΓIΔ

KOMHATHBII KOHNUHOHEP

DBy6JIOUHOrTO TnIa

PYKOBODCTBO IO

3KcPJIyATAUIN

Achtung: Ihr Produktträgt
dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführrt werden sollenn.

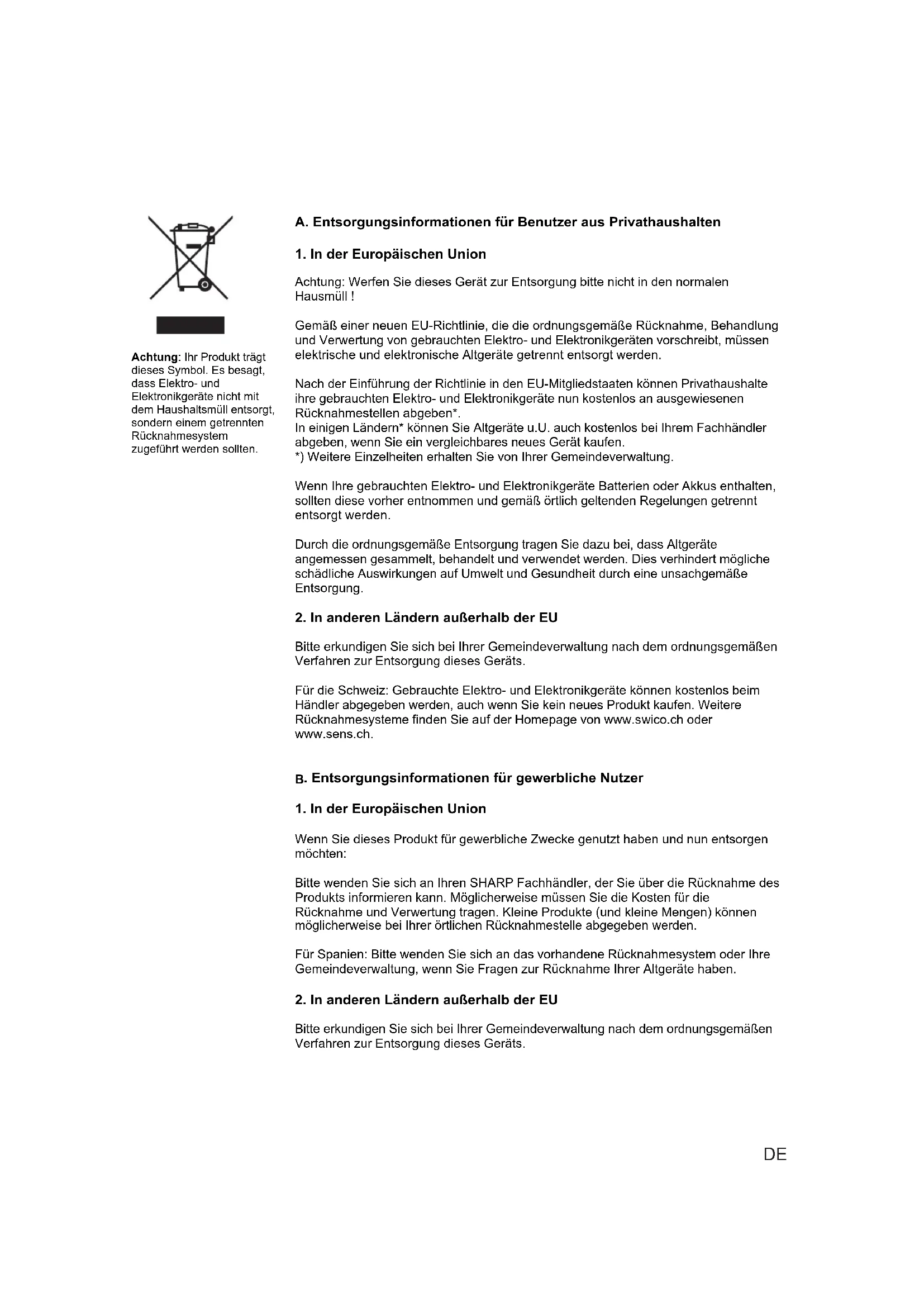

A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie这点es Gerät zur Entsorgungitte nicht in den normalen Hausmüll!

Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von bebrauchten Elektro- und Elektronikgeräten vorschreiben, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden.

Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten konnen Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kosten los an ausgewiesenen Rücknahmestellen abgeben*.

In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

*) Weitere Einzelheiten erhalten Sie von ihrer Gemeindeverwaltung.

Wenn ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollen den dieser vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden.

Durch die ordnungsgemäß Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwendet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäß Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte ergundigen Sie sich bei ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung these Geräts.

Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte konnen kostenlos beim Handler abgegeben werden, auch wenn Sie kein neues Produktkaufen. Weitere Rücknahmesysteme findsen Sie auf der Homepage von www.swico.ch oder www.sens.ch.

B. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie这点es Produkt fur gewerbliche Zwecke genutzt haben und nun entsorgen möchen:

Bitte wenden Sie sich an ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Mölicherweise müssen Sie die Kosten für die Rücknahme und Verwertunglagen. Kleine Produkte (und keine Mengen) können möglicherweise bei ihrer örtlichen Rücknahmestelle abgegeben werden.

Für Spanien:itte wenden Sie sich an das vorhandene Rücknahmesystem oder ihre Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte ergundigen Sie sich bei ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung deses Gerats.

Vielen Dank für den Kauf these SHARP-Erzeugnisses.itte lessen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerat Betriebnehmen.

INHALT

WICHTIGESICHERHEITSHINWEISE D-1
TEILEBEZECHNUNGEN D-2
- VERWENDUNG DER FERNBEDIENUNG D-4
EINSTELLUNG DES LUFTREINIGUNGSFILTERS ... D-5
- ENERGIESPARTIPPS D-5
HILFSBETRIEB D-5
GRUNDLAGEN DES BETRIEBS D-6
EINSTELLUNG DER RICHTUNG DES LUFTSTROMS D
PROGRESSIVER LUFTSTROM D-8
- LEISTUNGSSYSTERER DUSENBETRIEB
- PLASMACLUSTER-BETRIEB D-9
- SELBSTREINIGUNG-BETRIEB D-9
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER ...... D-10
BETRIEB MIT DEM ZEITSCHALTER D-10
WARTUNG D-12
ZUSÄTZLiche ANMERKUNGEN ZUM BETRIEB .... D-13
BEVOR SIE DEN KUNDENDIENST RUFEN D-13

WICHTIGE

SICHERHEITS HINWEISE

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Geräts führen und einen elektrischen Schlag verursachen.
2 Zur Vermeidung von Gesundheitsschäden sollenn Sie ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies konnte ihren Gesundheitszustand beeinträchtigen.
3 Bei der Verwendung des Klimagerats für Sauglinge, Kinder, alters, bettlingerige oder behinderte Personen ist unbedingt saferzustellen, dass die Raumtemperatur für die sich im Raum befändlichen Personen ange-messen ist.
4 Stecken Sie keinerlei Gegenstände in das Gerät hinen. Dies konnte aufgrund der Hochgeschwindigkeitslufter Verletzungen verursachen.
5 Das Klimagerät muss auf jeder Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzabletern oder Telefonerd-kabeln an. Eine unvollständige Erdung konnte einen elektrischen Schlag verursachen.
6 Wenn beim Klimagerat irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden.
7 Das Gerät sollte entsprechend den nationalen Installationsvorschriften installiert werden. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen.
8 Wenn das Netzanschlusskabel beschädigt ist, muss es zur Vermeidung von Gefahren entweder vom Hersteller, von dessen Servicepartner oder von einer anderen gleichermaßen qualifizierten Person ausgetaucht werden. Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus.

WICHTIGE

SICHERHEITSHINWEISE

SICHERHEITSHINWEISE ZUR INSTALLATION/ZUM AUSBAU/ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten konnen einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen. Wenden Sie sich an ihren Handler oder einen anderen qualifi zierten Fachmann, um das Gerät zu installieren/auszubauen/zu reparieren.

SICHERHEITSHINWEISE ZUM BETRIEB

1 Öffnen Sie regelmäßig ein Fenster oder eine Tur, um den Raum zu luften, sondern dann, wenn Sie mit Gas betriebene Geräte verwenden. Eine unzureichende Beführung kann einen Sauerstoffmangel verursachen.
2 Bedieren Sie die Tasten nicht mit nassen Handen. Dies konnte einen elektrischen Schlag verursachen.
3 Aus Sicherheitsgründen sollen der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht verwendet wird.
4 Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und wichtigen, festen Halt.
5 Legen Sie keinerlei Gegenstände auf das Außergerät und treten Sie nicht darauf. Der Gegenstand oder die Person konnten in das Gerät hinein- bzw. hinunterfallen; dadurch konnten Beschädigungen bzw. Verletzungen verursacht werden.
6 Dieses Gerat wurde ausschließlich für den Hausgebrauch hergestellt undarf nicht fur Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Pfl anzen verwendet werden.
7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät konnten die elektrischen Isolierungen Schaden erhönen und einen elektrischen Schlag verursachen.
8 Blockieren Sie weder die Luftteinlass- noch Luftauslass-öffnungen des Gerats. Dies konnte einen erheblichen Leistungsabfall des Gerats sowie Störungen zur Folge haben.
9 Vor der Durchführung von Wartungs- oder Reinigungssarbeiten muss in jeder Fall der Betrieb gestoppt und der Leistungsschalter ausgeschelt werden. Da im Inneren des Gerats ein Lüfter lauft, konnten Sie sich ansonsten Verletzungen zuziehen.
10 Verspritzen bzw. verschüten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Geräts verursachen.
11 Dieses Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollen beaufsichtigt werden, um auszuschreiben, dass sie these Gerät als Spielzeug verwenden.
12 Dieses Gerät ist für die Verwendung in Skandinavien nicht geeignet.

VORSICHTSMASSNAHMEN ZUR

AUFSTELLUNG/INSTALLATION

• Schlieben Sie das Klimagerät unbedingt an ein Netz mit der angegebenen Spannung und Frenz an. Der Anschluss an ein Netz mit falscher Voltzahl und falscher Frenzenz kann zu einer Beschädigung des Geräts führen und möglicherweise einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies konnte einen Brand verursachen.

Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
- Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf saferzustellen, Ein unzureichender Ablauf kann den Raum, die Möbel o. Ä. feucht werden halten.
- Stellen Sie je nach Aufstellungsort sicher, dass ein Fehlstromschutzschalter oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

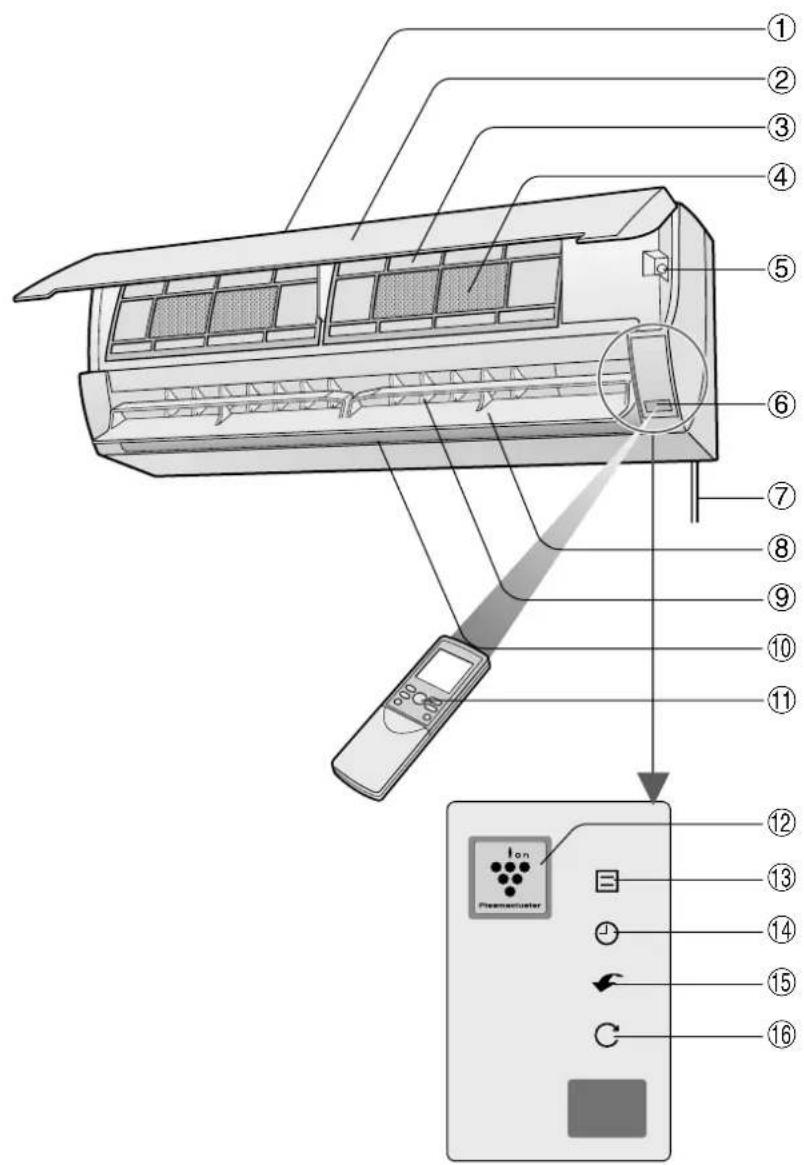

ZIMMERGERÄT

① Einlass (Luft)
② Öffnungsklappe
③ Luftfilter
④ Luftreinigungsfilter
⑤ AUX.-Taste
⑥ Empfängerfenster
⑦Netzkabel
8 Vertikale Einstellungslamelle
9 Horizontale Einstellungslamelle
10 Auslass (Luft)
Fernbedienung

12 PLASMACLUSTER-Lampe (blau)
13 BETRIEB-Lampe (rot 3)
ZEITSCHALTER-Lampe (orange 5
⑮ Lampe für den LEISTUNGSSTARKEN DUSENBETRIEB (grün
16 SELBSTREINIGUNG-Lampe (grün ①

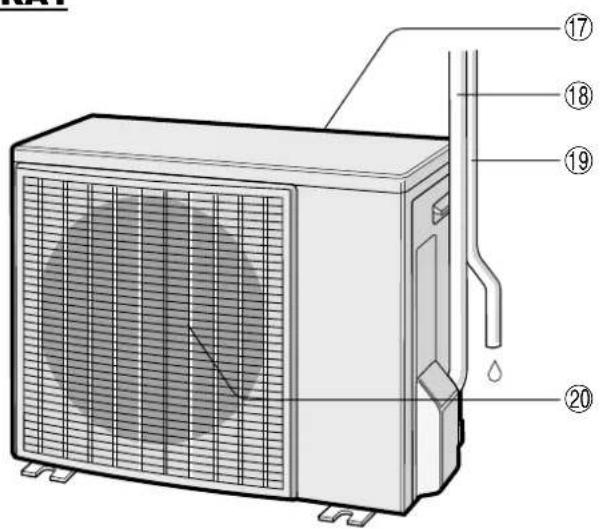

AUSSENGERÄT

Einlass (Luft)
18 Kuhlmittelrohr und Verbindungskabel
19 Entwässerungsschlauch
② Auslass (Luft)

HINWEIS:

Die ausgelieferten Geräte können sich leicht von der oben aufgeführten Darstellung unterschieden.

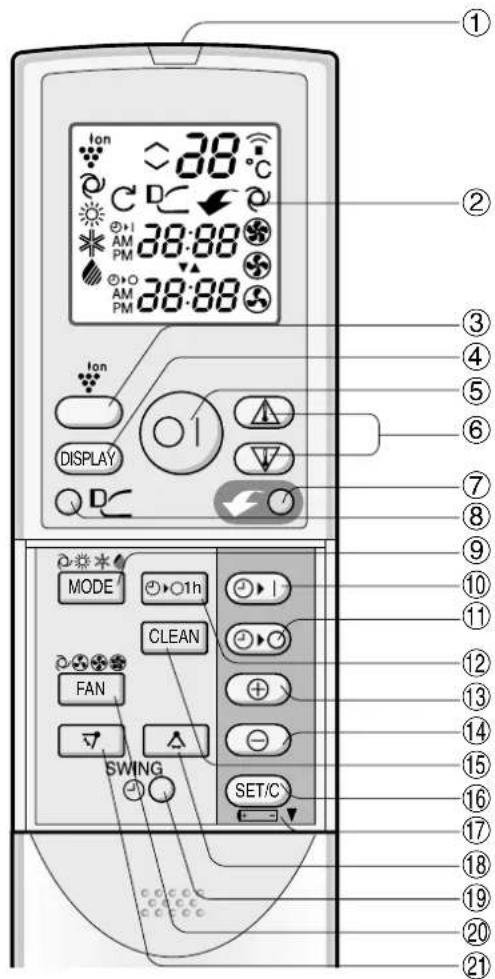

FERNBEDIENUNG

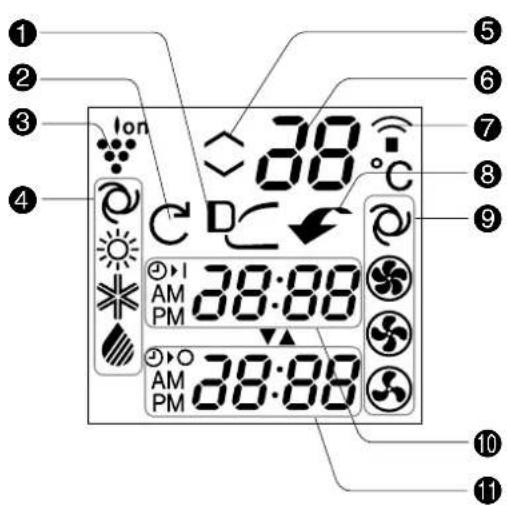

LCD-FERNBEDIENUNGSANZEIGE

① SENDER
② ANZEIGE (Flüssigkristallanzeige)
③ PLASMACLUSTER-Taste
④ ANZEIGE-Taste (DISPLAY)
⑤ EIN-/AUS-Taste
⑥ THERMOSTAT-Taste
⑦ Taste für den LEISTUNGSSTARKEN DUSENBETRIEB
⑧ PROGRESSIVER LUFTSTROM-Taste
BETRIEB-Taste (MODE)
ZEITSCHALTER-EIN-Taste (zur Einstellung der Einschlzeit)
⑪ ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit)
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste
13 ZEITVORLAUF-Taste
④ ZEITRÜCKLAUF-Taste
15 SELBSTREINIGUNG-Taste (CLEAN)

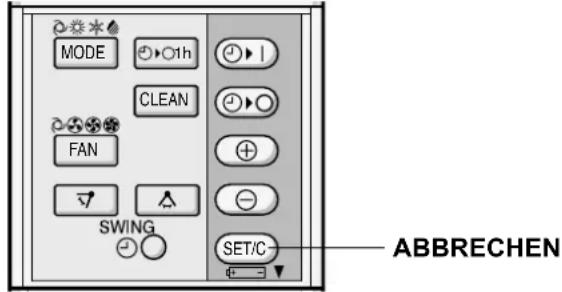

ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste (SET/C)
17 Das Batteriefach befi ndet sich unter thisem Symbol
18 SCHWUNG-Taste (SWING) (in horizontaler Richtung)
UHR-Taste
20 LUFTER-Taste (FAN)
② SCHWUNG-Taste (SWING) (in vertikaler Richtung)

Symbol for den PROGRESSIVEN LUFTSTROM
2 SELBSTREINIGUNG-Symbol
PLASMACLUSTER-Symbol
4 BETRIEB-Symbole

：

AUTOM

：

HEIZEN

：

K

TR

Thermostatstellung für die Betriebsarten AUTOM. und TROCKNEN
6 TEMPERATUR-Anzeige
7 SENDER-Symbol
Symbol fur den LEISTUNGSSTARKEN DUSENBETRIEB
9 LÜFTERGESCHWINDIGKEIT-Symbole

：

AUTOM

：

HOCH

NI

SCH

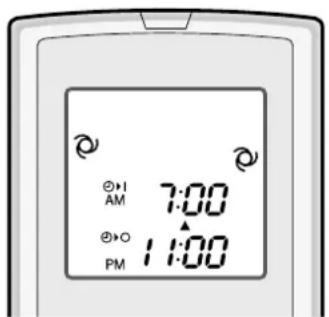

EINSCHALTZEIT/UHR

Zur Anzeige der Einsatzzeit oder der aktuellen Uhrzeit.

AUSSCHALTZEIT-Anzeige

Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Ausschalt-Zeitschalters.

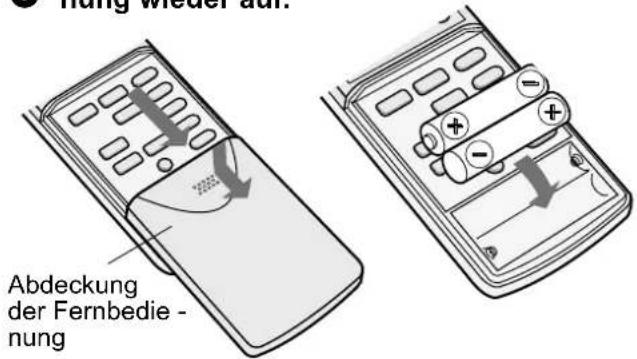

EINLEGENDER BATTERIEN

Verwenden Sie zwei AAA (R03)-Batterien.

1 Entfernen Sie die Abdeckung der Fernbedienung.
2 Legen Sie Batterien in das Batteriefach ein; achten Sie darauf auf die richtige Ausrichtung der und Polarität.

• Wenn die Batterien richtig eingelegt worden sind, wird auf dem Display "AM 6:00" angezeigt.

3 Setzen Sie die Abdeckung der Fernbedierung wieder auf.

HINWEIS:

• Bei normaler Verwendung beträgt die Lebensdauer der Batterie ungebär ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselen Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß Funktioniert,nehmen Sieitte die Batterien heraus und legen Sie sie nach ca.30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung hereaus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden.

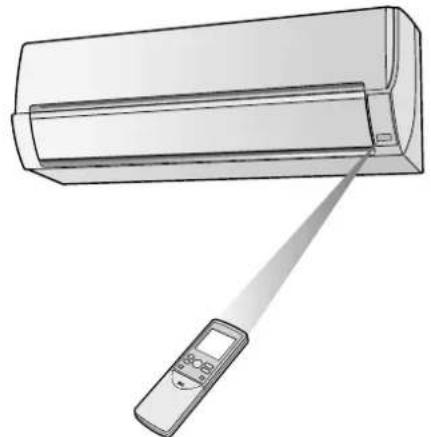

VERWENDUNG DER FERNBEDIERUNG

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerats und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sich, dass sich zwischen der Fernbedienung und dem Geräte keine Vorhänge oder anderen Gegenstände befinden.
  Die Fernbedienung Funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT:

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken konnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schreiben Sieitte die Gardinen.
  Die Verwendung einer schnell aufleuchtenden Leuchtstoffrehre im selbst Raum kann die Übertragung des Signals möglicherweise stären.
• Das Gerät kann durch Signale beeinflusst werden, die von der Fernbedienung eines Fernsehgeräts, Videorecorders oder eines anderen im selbst Raum verwendeten Geräts gesendet werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Höhe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfarbungen als auch eine Beschädigung der Fernbedienung zu vermeiden.

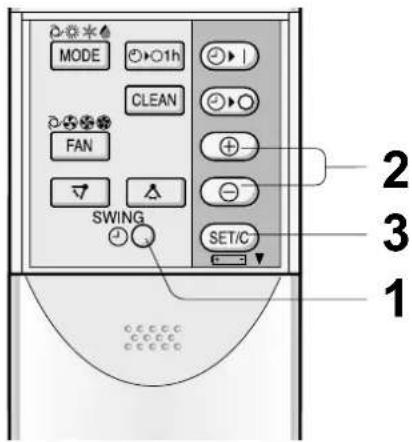

EINSTELLUNG DER AKTUELLEN ZEIT

Sie konnen zwischen zwei verschiedenen Einstellungen wahlen: 12-Stunden-Modus und 24-Stunden-Modus.

Beispiel: 17:00 Uhr

Uhrzeit Anzeige
12-Stunden-Modus	PM 5:00
24-Stunden-Modus	17:00

1 Drucken Sie zur Einstellung des 12-Stunden-Modus im ersten Schrittomal die UHR-Taste.
Drucken Sie zur Einstellung des 24-Stunden-Modus im ersten Schritt zweimal die UHR-Taste.
2 Drucken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RUCKLAUF-Taste.

• Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu halten.

2 Drucken Sie die SET/C-Taste.
- Der Doppelpunkt (:) blinkt, um anzuzeigen, dass die Uhr Funktioniert.

HINWEIS:

Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Zeitschalter-Betrieb programmiert ist.

EINSTELLUNG DES LUFTREINIGUNGFILTERS

Die Luftreinigungsfilter sind als Zubehörteile theses Geräts verpackt. Wahrend des Klimagerätebetriebs entfern die Filter Staub und Tabakrauch aus der Luft und geben saubere Luft aus.

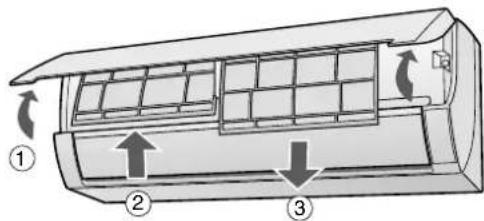

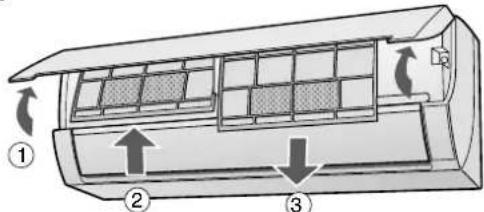

Entnehmen Sie die Luftfi Iter.

① Öffnen Sie die Öffnungsklappe.
② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu halten.
③ Ziehen Sie die Filter nach unten heraus.

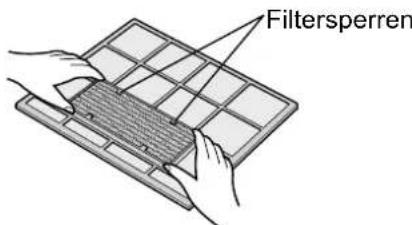

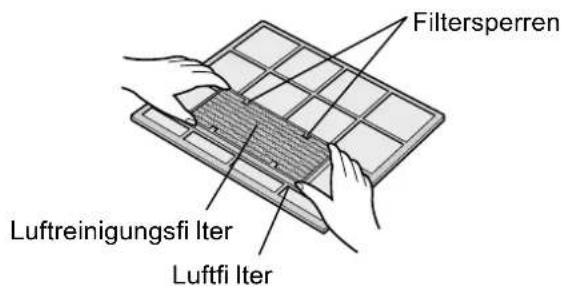

2 Setzen Sie den Luftreinigungsfiter unter den Filtersperren ein, die sich auf dem Luftfilter befinden.

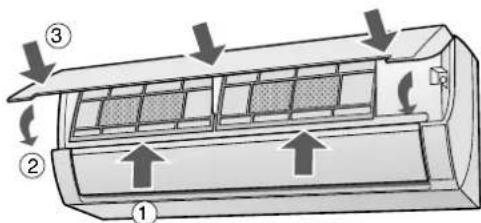

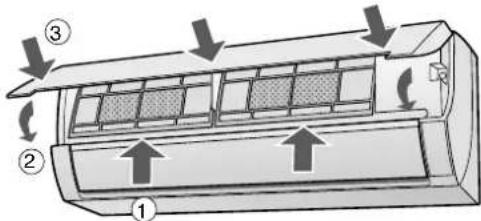

Wiedereinsetzen der Luftfi Iter.

① Setzen Sie die Luftfilter wieder in die Ursprungspositionen ein.
② Schlieben Sie die Öffnungsklappe.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

Vorsichtsmaßnahmen:

Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubaffwangwirkung aufrechtehalten bleibt.

Öffnen Sie den Beutel erst bei Verwendung der Filter. (Andernfalls konnte sich die Lebensdauer der Filter verkurzen.)

• Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Andernfalls konnte sich die Leistung verschlechtern.)

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Verwendung der Klimaanlage auf einfache Art und Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATURE EIN.

• Wenn im KühLEN-Betrieb das Thermostat um 1^ hoher als die gewünschte Temperatur eingestellt wird und im HEIZEN-Betrieb um 2^ niedriger, konnen Sie ca. 10 Prozent Strom spare.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENlicht UND ZUGLUFT.

• Der Ausschluss von direktem Sonnenlicht während des Kuhlbetriebs reduziert den Stromverbrauch.
• Schließen Sie im Kuhl- und Heizbetrieb die Fenster und Turen.

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMOGliche LUFTZIRKULATION ZU ERREICHEN.

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN.

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS.

TRENNNEN SIE DAS NETZKABEL AB, WENN DAS GERAT ÜBER EINEN LÄNGEREN ZEITRAUM HINweg NICT VERWENDET WERDEN SOLL.

• Das Gerät verbraucht auch bei Nichtverwendung eine geringe Menge Strom.

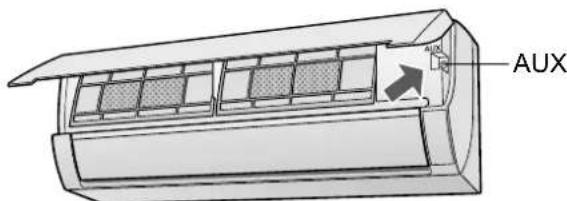

HILFSBETRIEB

Verwenden Sie diesen Betrieb, wenn die Fernbedienung nicht zur Verfügung liegt.

EINSCHALTEN

Heben Sie die Öffnungsklappe des Geräts ab und drücken Sie die AUX.-Taste.

Die rote BETRIEB-Lampe ( am Gerat leuchtet und das Gerat startet seinen Betrieb im AUTOM.- Betrieb.
Die Lüftergeschwindigkeit und Temperatureinstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

Drücken Sie noch einmal die AUX.-Taste

Die rote BETRIEB-Lampe (3) am Gerat erlischt.

HINWEIS:

• Wenn Sie die AUX.-Taste während des Normalbetriebes drucken, schaltet sich das Gerät aus.

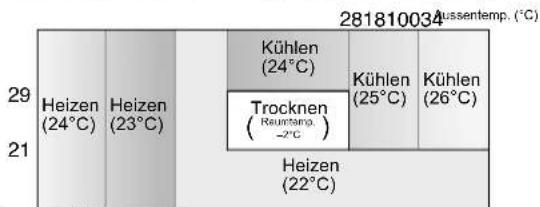

TIPPS ZUR BETRIEBSART AUTOM.

In der AUTOM.-Betriebsart werden automatisch sowohl die Temperatureinstellung als auch die Betriebsart entsprechend der beim Einsatz den Geräts herrschenden Raumund Außentemperatur ausgewählt.

Betriebsart- und Temperatureinstallungen

Innentemp. (^)
Bei den Angaben in () handelt es sich um die Temperaturestellungen.

Wenn sich während des Betriebs die Außentemperatur verändert,ändern sich die Temperaturestellungen wie in der nachfolgenden Tabelle aufgeführ.

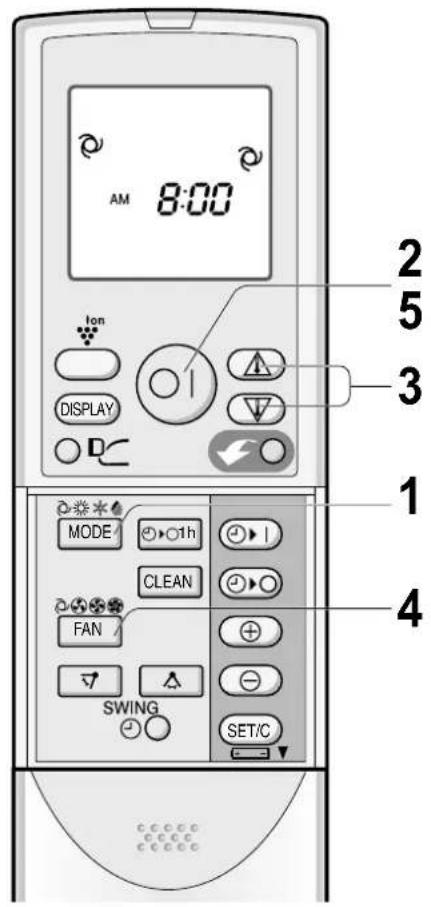

WECHSEL DER BETRIEBSART

In den Jahreszeiten, in denen Sie tagsüber die KUHLEN- und in der Nacht die HEIZEN-Funktion besteht, oder wenn die Raumtemperatur die Temperatur-Einstellung aufgrund eines zusätzlichen Heizgerates extrem übersteigt, schaltet sich der Betrieb automatisch zwischen HEIZEN und KUHLEN um, um eine angenehme Raumtemperatur beizubehalten.

1 Drücken Sie zum Auswahlen des Betriebsmodus die MODE-Taste.

(Beispiel: 1^ hoher)

2 Drucken Sie die EIN-/AUS-Taste, um den Betrieb zu starten.

Die rote BETRIEB-Lampe () aGerat leuchtet.
3 Drucken Sie die THERMOSTAT-Taste, um die gewünschte Temperatur einzustellen.

BETRIEBSART AUTOM./TROCKNEN

Die Temperatur kann in 1^ -Sritten geändert werden, wobei sie 2^ über und bis zu 2^ unter der vom Klimagerat automatisch bestimmten Temperatur liegen kann.

(Beispiel: 2^ niedriger)

BETRIEBSART KühLEN/HEIZEN

Die Temperatur kann in einem Bereich zwischen 18 und 32^ eingestellt werden.

4 Drücken Sie die FAN-Taste, um die gewünschte Lüftergeschwindigkeit einzustellen.

• Im TROCKNEN-Betrieb ist die Lüftergeschwindigkeit auf AUTOM. voreingestellt und kann nicht verändert werden.
  5 Drücken Sie zum Ausschalten des Geräts noch einmal die EIN-/AUS-Taste.
  Die rote BETRIEB-Lampe ( am Gerat erlischt.

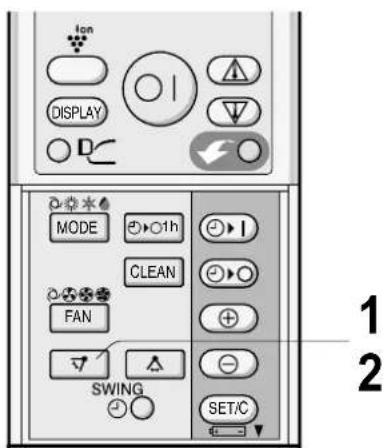

EINSTELLUNG DER RICHTUNG DES LUFTSTROMS

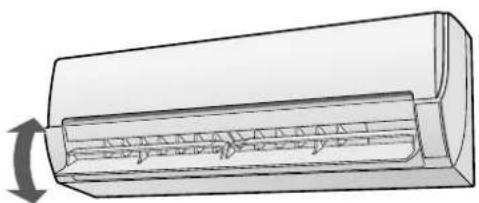

VERTIKALER LUFTSTROM

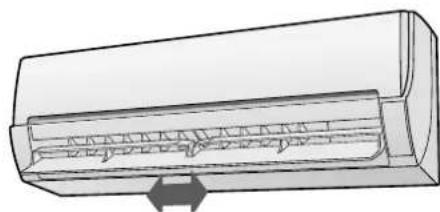

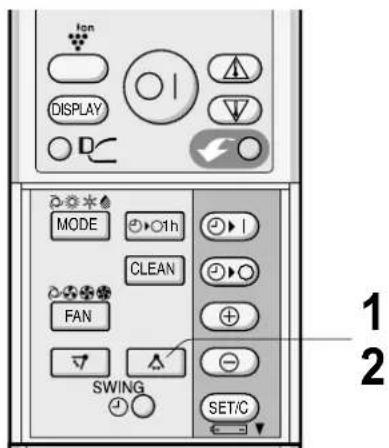

HORIZONTALER LUFTSTROM

1 Drücken Sie einmal die SWING-Taste ( ) auf der Fernbedienung.

Die Lamelle fur den vertikalen Luftstrom bewegt Die Lamelle fur den horizontalen Luftstrom besich kontinuierlich. weegt sich kontinuierlich.

2 Drücken Sie die SWING-Taste (7) noch einmal, sobald sich die Lamelle für den vertikalen Luftstrom in der gewünschten Position befindet.

Die Lamellen beenden ihre Bewegung innerhalb des in der Abbildung aufgeführten Bereichs.

1 Drücken Sie einmal die SWING-Taste (A) auf der Fernbedienung.

Die Lamelle fur den horizontalen Luftstrom bewegt sich kontinuierlich.

2 Drücken Sie die SWING-Taste (△) noch einmal, sobald sich die Lamellen für den horizontalen Luftstrom in der gewündsten Position befänden.

Einstellbereich

Betriebsarten KUHLEN und TROCKNEN

Betriebsart HEIZEN

HINWEIS:

Die eingestellte Position wird gespeichert und bei der nachsten Inbetriebnahme des Gerats automatisch wieder eingestellt.
- Der Einstellbereich ist kleiner als der SWING-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

VORSICHT:

Versuchen Sie niemals, die Lamellen manuell einzustellen.

Die manuelle Einstellung der Lamellen kann eine Fehlfunktion des Gerätes verursachen.
- Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten Kühlen oder TROCKNEN über einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Drucken Sie während des Kühlen- oder Heizen-Betriebs die Taste PROGRESSIVER LUFTSTROM, wenn Sie die kalte Luft nicht spuren möchten. Die Lamelle für den vertikalen Luftstrom ist nach oben gerichtet, um den kühlen Luftstrom auf die Decke zu halten.

Drücken Sie die Taste während des Heizen-Betriests erneut. Die Lamelle für den vertikalen Luftstrom ist nach unten gerichtet, um den warmen Luftstrom auf den Boden zu richten und Sie dadurch zu wärmen.

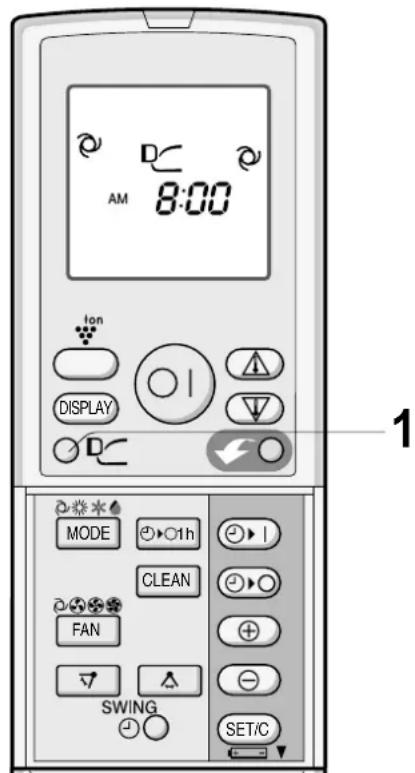

1 Drücken Sie während des Betriebs die Ta- ste PROGRESSIVER LUFTSTROM.

Die Fernbedienung zeigt "

ABBRECHEN

Drucken Sie noch einmal die Taste PROGRESS-SIVER LUFTSTROM.

HINWEIS:

Die Einstellung PROGRESSIVER LUFTSTROM wird abgebrochen, wenn Sie während der Einstellung des PROGRESSIVEN LUFTSTROMS die Taste LEISTUNGSSTARKER DUSENBETRIEB drucken.
- Wenn Sie den Betrieb PROGRESSIVER LUFTSTROM im Betrieb LEISTUNGSSTARKER DUSENBETRIEB wünschen, drucken Sieitte während des Betriebs LEISTUNGSSTARKER DUSENBETRIEB die Taste PROGRESSIVER LUFTSTROM.

LEISTUNGSSTARKER DUSENBETRIEB

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung und optimaler Lamellenrichtung, um den Raum schnell abzukühlen oder zu erwärmen.

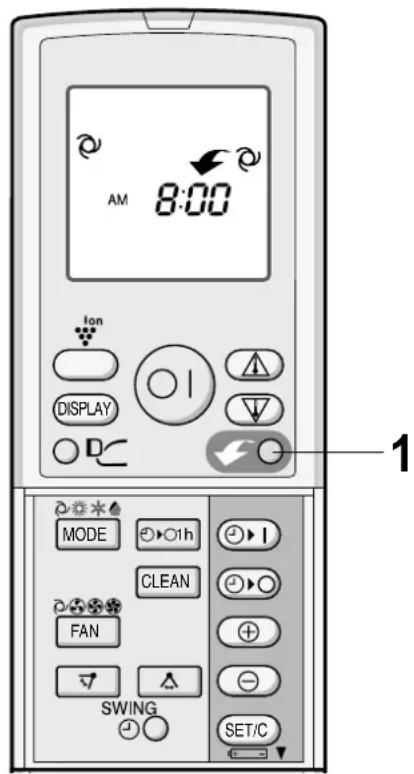

1 Drücken Sie während des Betriebs die Taste LEISTUNGSSTARKER DUSENBE-TRIEB.

Die Fernbedienung zeigt " a
Die Temperaturanzeige erlischt.
Die grüne Lampe LEISTUNGSSTARKER DUSENBETRIEB (am Gerät leuchtet.

ABBRECHEN

Drucken Sie die Taste LEISTUNGSSSTARKER DUSENBETRIEB erneut.

• Der LEISTUNGSSSTARKE DUSENBETRIEB wird auch beim Ändern der Betriebsart oder nach Ausschalten des Gerätes abgebrochen.
  Die grüne Lampe LEISTUNGSSTARKER DUSEN-BETRIEB ( ) am Gerät schaltet sich aus.

HINWEIS:

• Das Klimagerät arbeitet bei der Lüftergeschwindigkeit "Extra HOCH" für 5 Minuten und schaltet dann in die Lüftergeschwindigkeit "HOCH". Die Lamelle für den vertikalen Luftstrom wird automatisch diagonal in eine niedrige Richtung eingestellt; dies kann jederbei Bedarf geändert werden.
• Sie können die Temperatur oder die Lüftergeschwindigkeit nicht während des Betriebs LEISTUNGSSTARKER DUSENBETRIEB einstehen.
  Um die Lampe LEISTUNGSSTARKER DUSENBETRIEB auszuschalten, drucken Sie die DISPLAY-Taste.

SELBSTREINIGUNGBETRIEB

Der Plasmacluster-olonengenerator im Inneren des Klimagerats gibt positive und negative Plasmacluster-olon in den Raum ab.
Etwa die gleiche Anzahl positiver und negativer lonen, die in die Raumluft abgegeben werden, reduziert die Schimmelpilzmenge in der Luft.

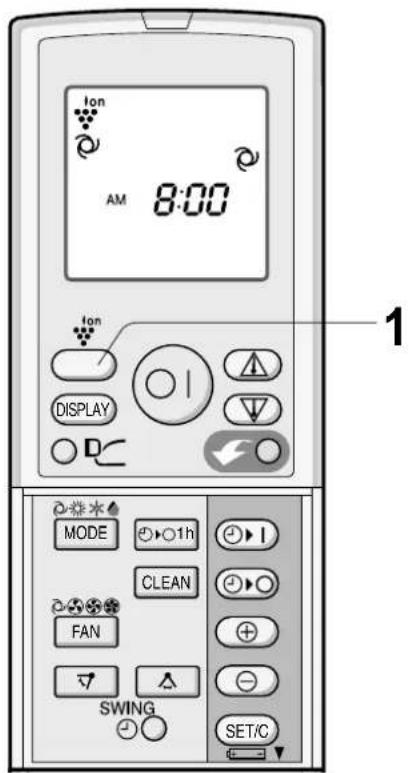

1 Drücken Sie während des Betriebs die PLASMACLUSTER-Taste.

Die Fernbedienung zeigt

Die blaue PLASMACLUSTER-Lampe am rät leuchtet.

ABBRECHEN

Drücken Sie die PLASMACLUSTER-Taste erneut.

Die PLASMACLUSTER-Lampe am Gerat erlischt.

HINWEIS:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert, und nach dem nachsten Einschalten nimmt das Klimagerat diesen Betrieb wieder auf.
- Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die DISPLAY-Taste.
- Um den PLASMACLUSTER-Betrieb ohne den Wärme-, Kuhl- oder Trockenmodus durchzuführen, drücken Sie die PLASMACLUSTER-Taste, während das Gerät nicht in Betrieb ist. Das Fernbedienungssymbol schaltet sich aus und die Lüftergeschwindigkeit kann nicht auf AUTOM. gestellt werden.

Der SELBSTREINIGUNG-Betrieb wird bei der Reduzierung von Schimmelpilzen wirksam und trocknet das Innere des Klimagerats mit Hilfe von Plasmacluster-lonen. Diese Betrieb wird durch den LÜFTER- oder HEIZEN-Betrieb unterstützt. Verwenden Sie den Betrieb beim Jahreszeitenwechsel.

Vorhandene Schimmelpilze können mit diesen Betrieb nicht beseitigt werden.

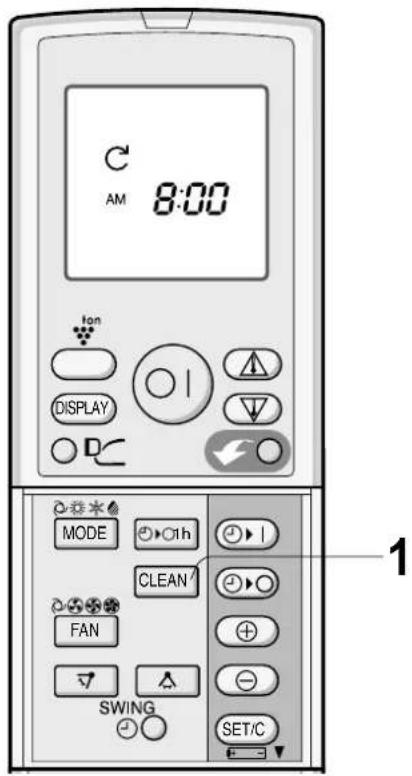

1 Drucken Sie die CLEAN-Taste, wenn das Gerät nicht in Betrieb ist.

Die Fernbedienung zeigt " a

Die rote BETRIEB-Lampe ( die grune SELBSTREINIGUNG-Lampe ( C) und die blaue PLASMACLUSTER-Lampe am Gerat leuchten auf.

• Das Gerät stoppt den Betrieb nach 40 Minuten.

ABBRECHEN

Drucken Sie die CLEAN-Taste.

Oder schalten Sie das Gerät durch Drücken der EIN-/AUS-Taste aus.

Die rote BETRIEB-Lampe ( ) die grüne SELBSTREINIGUNG-Lampe ( ∘ und die blaue PLASMACLUSTER-Lampe am Gerä erlöschen.

HINWEIS:

• Sie können im SELBSTREINIGUNG-Betrieb weder die Temperatur, die Lüftergeschwindigkeit, die Luftstromrichtung noch den Zeitschalter einstehen.

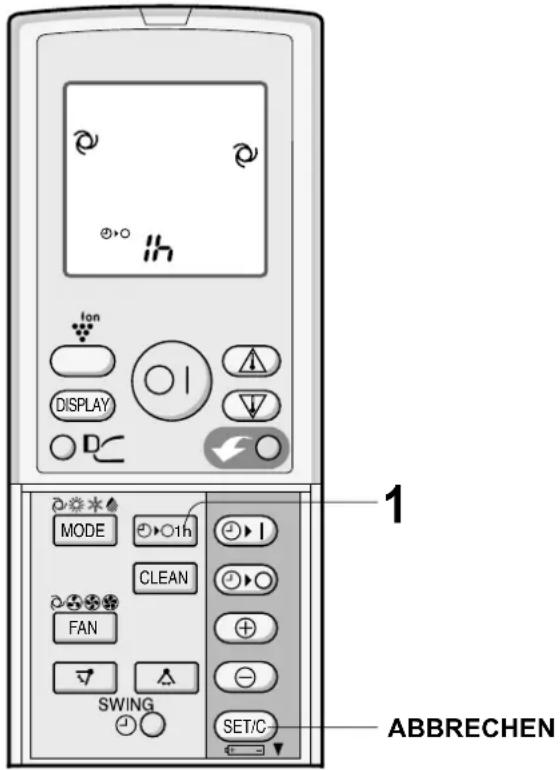

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEIT-SCHALTER eingestellt ist, beendet das Gerät seinen Betrieb automatisch nach einer Stunde.

1 Drucken Sie die EIN-STUNDEN-AUSCHALT-ZEITSCHALTER-Taste.

Die Fernbedienung zeit" a
Die orange ZEITSCHALTER-Lampe ( )am Gerät leuchtet auf.
- Das Gerät beendet seinen Betrieb nach einer Stunde.

ABBRECHEN

Drucken Sie die ZEITSCHALTER-ABBRUCH-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe (am Gerät erlischt.

Oder schalten Sie das Gerät durch Drücken der EIN-/AUS-Taste aus.

Die rote BETRIEB-Lampe ( ) und die orange ZEIT-SCHALTER-Lampe ( ) am Gerät erlösen.

HINWEIS:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER-EIN- und ZEITSCHALTER-AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEIT-SCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebs eine weitere Stunde in Betriebnehmen möchten, müssen Sie während des Betriebs noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.
• Wenn ZEITSCHALTER-EIN und/oder ZEITSCHALTER-AUS eingestellt ist/sind, werden durch Drücken der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

BETRIEB MIT DEM ZEITSCHALTER

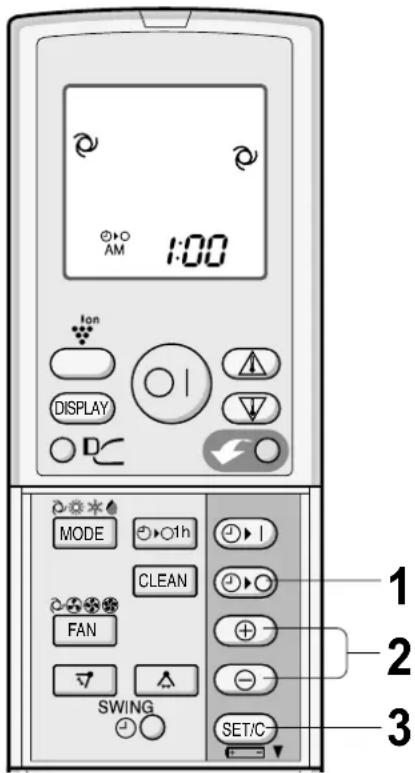

ZEITSCHALTER-AUS

1 Drucken Sie die ZEITSCHALTER-AUS-Taste (O).
2 Die ZEITSCHALTER-AUS-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

(Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)

3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe ( ) Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

TIPPS ZUM ZEITSCHALTER-AUS-BETRIEB

Wenn der ZEITSCHALTER-AUS-Betrieb eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion) Die automatische Schlaffunktion wird im AUTOM.-Modus nicht aktiviert.

BETRIEBSART KUHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatureinstellung im Vergleich zur ursprünglichen Temperatureinstellung um 1^ .

BETRIEBSART HEIZEN:

• Wenn der Zeitschalter-Betrieb eine Stunde gelaufen ist, senkt sich die Temperatureinstellung im Vergleich zur ursprünglichen Temperatureinstellung um 3^ ab.

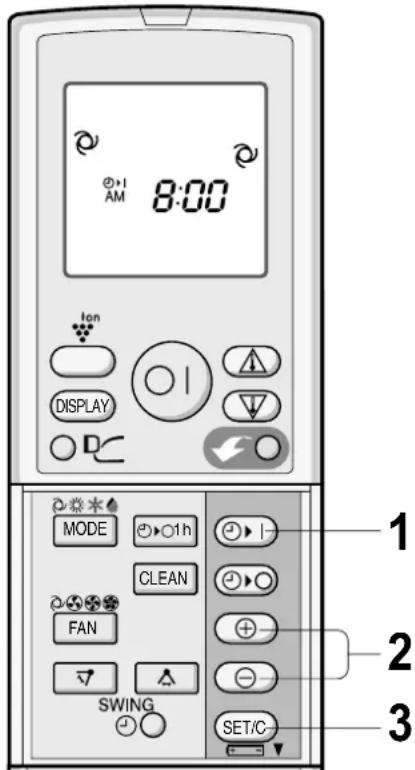

ZEITSCHALTER-EIN

1 Drucken Sie die ZEITSCHALTER-EIN-Taste ( )
2 Die ZEITSCHALTER-EIN-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

(Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)

3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe ( am Gerat leuchtet auf.
- Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

4 Wahlen Sie die Betriebsbedingung.

HINWEIS:

• Das Gerät schaltet sich vor der eingestellen Zeit ein und sorgt davon, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

ABBRUCH DES ZEITSCHALTERBETRIEBS

Drucken Sie die ZEITSCHALTER-ABBRUCH-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe (口) am Gerät erlischt.
Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt.

HINWEIS:

• Wenn die ZEITSCHALTER-EIN, die ZEITSCHALTER-AUS oder der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER eingestellt sind, werden durch Drücken der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

ÄNDERN DER ZEITSCHALTER-EINSTELLUNG

Löschen Sie zunachst die ZEITSCHALTER-Einstellung und stellen Sie sie dann erneut ein.

KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-EIN UND -AUS

Sie können die Zeitschalter EIN und AUS in Kombination verwenden.

Beispiel:

Beenden des Betriebs um 23:00 Uhr und Wiederaufnahme des Betriebs, um die Raumtemperatur für 7:00 Uhr auf die gewünschte Höhe zu stellen.

1 Stellen Sie den ZEITSCHALTER-AUS während des Betriebes auf 23:00 Uhr.
2 Stellen Sie den ZEITSCHALTER-EIN auf 7:00 a.m.

Der Pfeil (oder) zuschen der Anzeige des ZEITSCHALTERS-EIN und des ZEITSCHALTERS-AUS zeigt an, welche der programmierten Zeiten zuerst aktiviert wird.

HINWEIS:

• Eine Programmierung des ZEITSCHALTERS-EIN und des ZEITSCHALTERS-AUS mit verschiedenen Temperatureinstellungen oder sonstigen Einstellungen ist nicht möglich.
  Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.

WARTUNG

Trennen Sie vor der Durchführung von Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfi Iter sollenn alle zwei Wochen gereinigt werden.

1 Schalten Sie das Gerät aus.
Entnehmen Sie die Filter.

① Heben Sie die Öffnungsklappe an.
② Drücken Sie die Luftfliiter leicht nach oben, um sie aus der Halterung zu halten.
③ Ziehen Sie die Filter nach unter hersa.

3 Nehmen Sie die Luftreinigungsfilter von den Luftfi Itern ab.
4 Reinigen Sie die Filter.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vom dem Wiedereinsetzen im Schatten.

5 Setzen Sie die Luftreinigungsfiter wieder ein.
Setzen Sie die Filter wieder ein.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein.
② Schließen Sie die Öffnungsklappe.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

REINIGUNG DES GERÄTS UND DER FERNBEDIENUNG

• Wischen Sie beiden Teile mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät. Dies kann einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.
• Verwenden Sie für die Reinigung keinheits Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERATE-SAISON

1 Betreiben Sie das Gerät im SELBSTREINIGUNG-Betrieb, um den Mechanismus vollständig trocknen zu halten.
2 Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz ab. Schalten Sie den Leistungsschalter aus, falls Sie diesen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERATE-SAISON

1 Stellen Sie sicher, dass die Luftfi Iter sauber sind.
2 Stellen Sie sicher, dass weder Luftinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Au-Bengerats regelmäß auf Verschleib und vergewissern Sie sich, dass das Gerät fest angebracht ist.

AUSTAUSCH DES LUFTREINI-GUNGSFilters

Die Filter sollenn alle 3 6 Monate ausgetauscht werden.

1 Nehmen Sie die Luftfi Iter heraus.
Tauschen Sie die Luftreinigungsfiter aus.

① Nehmen Sie die alten Luftreinigungsfiter von den Luftfittern ab.
② Setzen Sie die neuen Luftreinigungsfilter unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 Wiedereinsetzen der Luftfi Iter.

HINWEIS:

Die verschmutzen Luftreinigungsfiter让他们 sich für eine Wiederverwendung nicht auswaschen. Die neuen Filter sind bei ihrem Handler erhältlich.

Ersatzfilter:TypAZ-F900F

Entsorgung der Filter

Entsorgen Sie ausgetauschte Filteritte entsprechend den ortlichen Umweltschutzrichtlinien und -bestimmungen.

Material der LUFTREINIGUNG-Filter

Filter: Polypropylen

Rahmen: Polyester

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUR

		INNENTEMP.	AUSSENTEMP.
KÜHLEN	Obergrenze	32°C	C
	Untergrenze	21°C	-10°C
AUFWÄR-MEN	Obergrenze	27°C	24°C
	Untergrenze	-15°C

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich über-schritten wird.
• Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KühLEN oder TROCKNEN lauft.

BEISTROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einzige Ausnahme sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschalter-Einstellungen durchgeführrt worden sind, müssen diese erneut eingestellt werden.

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlufter nach dem Einsatz des Gerats möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerat geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außererat Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenläuter nicht.
• Nach Beendigung der Enteisung setzen das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmpumpe ausgestattet, die Wärme aus der Außenluft abzieht und diese Wärme in den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollenn Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeit, um den ganzen Raum aufzuwärmen und zu heizen, Denn these Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwalzung.

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Mängelzustände weisen nicht auf eine Fehlfunktion des Gerats hin:

DAS GERÄT LAUFT NICT

Das Gerät lauft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät lauft nicht direkt nach dem Ändern des Betriebsart. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betriebephmen.

DAS GERÄT LIEFERT KEINE WARMLUFT

Das Gerät heizt vor oder anteist.

GERÜCHE

Teppich- und Möbelgeruch, der in das Gerät gelangt, wird möglicherweise vom Gerät wieder abgegeben.

BEVOR SIE DEN KUNDENDIENST RUFEN

KNACKEN

Mölicherweise wird vom Gerät ein Knackenprodukiert. Dieses Gerausch entsteht durch die Reibung des vorderen Bedienfels oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.

EIN LEISES BRUMMGERÄUSCH WIRD AUSGEGBEN

Dieser Ton wird ausgegeben, wenn das Gerät Plasmacluster-lonen erzeugt.

SAUSGERÄUSCHE

Bei den sanften Sausgeräuschen handelt es sich um das im Inneren des Gerats flieBende Kuhlmittel.

WASSERDAMPF

• Beim Betrieb in der Betriebsart KühLEN oder TROCKNEN kann am Luftauslass manchmal Wasserdampf sightbar werden. Der Grund damit ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft.
• Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererat stromen.

DASAUSSENGERATSTOPPTNicht

Nach dem Beenden des Betriebs lauft der Lüfter des Außergeräts noch etwa eine Minute nach, um das Gerät abzukühlen.

AM LUFTAUSLASS DES PLASMACLUSTERS TRITT GERUCH AUS

Hierbei handelt es sich um den Geruch des Ozons, das vom Plasmacluster-lonengenerator erzeugt wird. Die Konzentration des Ozons ist sehr gering und hat keinerlei negativen Einfluss auf ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetzt sich sehr schnell und die Ozonkoncentration im Raum erhöht sich nicht.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerats vorliegt, überprüfen Sieitte zunachst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT LÄUFT NICT

Überprüfen Sie, ob der Leistungsschalter ausgelöst wurde oder die Sicherung herausgesprungen ist.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKSAM

• Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.
• Überprüfen Sie das Außergerät, um sicherzustellen, dass weder Luft einlass noch Luftauslass auf irgendine Weise blockiert sind.
• Stellen Sie sicher, dass das Thermostat richtig eingestellt ist.
• Stellen Sie sicher, dass alle Fenster und Türen fest verschlossen sind.
• Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicherweise nicht erreicht werden.
• Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT

• Überprüfen Sie, ob die Batterien der Fernbediednung al. oder schwach sind.
• Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung darauf auf das Empfängerfenster des Geräts richten.
• Überprüfen Sie, ob die Batterien mit der richtigen Polarität in die Fernbedienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst an, wenn die BE-TRIEB-Lampe, die ZEITSCHALTER-Lampe und/oder die PLASMACLUSTER-Lampe am Gerät blinken.

Ppoox:ToTpioiOaC exi anmuov n e auto to ouuBoAo. Auro onuaive oI ta xnpaioutoinueva nAeKPTiKa kNaeKTPovkia TPOiOVAE vB aTIPETe va avauivvovtai e YEVIKA oIKiAKa atoppmuata.Yraptex EEXWPIOTAOuNTma TEPIAUoyn yta Ta OUYKEPIeVA TPOiOVTa.

Sonninstraße 3, D-20097 Hamburg
