MANUAL DE USUARIO CTS801II CITIZEN

Si desea deshacerse de este producto, no lo mezcle con residuos domésticos de carácter general. Existe un sistema de recogida selectiva de aparatos electrónicos usados, según establece la legislación prevista por la Directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos (RAEE), vigente únicamente en la Unión Europea.

It

• Antes de utilizar este producto, asegúrese de leer completamente este manual. Después de leer este manual, guárdelo en un lugar seguro y de fácil acceso para consultas futuras.
• La información de este manual está sujeta a cambios sin previo aviso.
• La reproducción o transferencia parcial o total de este documento por cualquier medio está prohibida si no se dispone del permiso de Citizen Systems.
• Citizen Systems no se hace responsable de los resultados de impresión la existencia de omisiones, errores o erratas en este manual.
• Citizen Systems no es responsable por cualquier problema causado como resultado del uso de partes opcionales o materiales de consumo no especificados en este manual.
• A menos que se explique en alguna parte en este manual, no intente desmontar o reparar este producto.
• Citizen Systems no es responsable por ningún daño atribuible a una operación/manejo incorrecto, o condiciones ambientales inadecuadas que no se especifiquen en este manual.
• Los datos son básicamente para uso temporal y no son almacenados durante un largo período de tiempo ni permanentemente. Citizen Systems no se hace responsable de los daños o lucro cesante que pudieran resultar de la pérdida de datos por accidentes, reparaciones, pruebas u otras causas.
• Si detecta alguna omisión o error o bien tiene alguna duda, póngase en contacto con su concesionario Citizen Systems.
• Si detecta que falta alguna página o que están incorrectamente ordenadas, póngase en contacto con su concesionario Citizen Systems para obtener un manual de reposición.

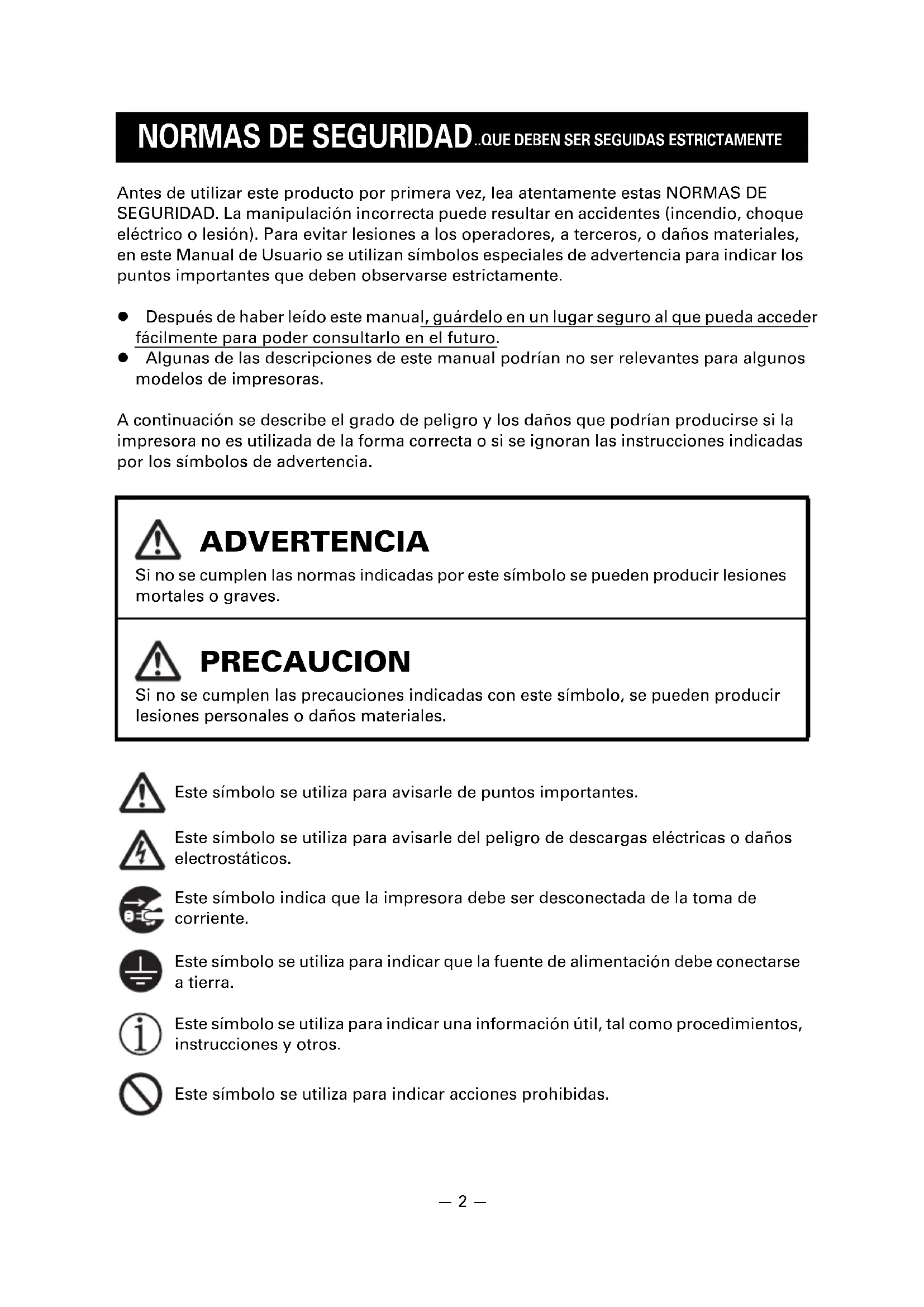

Antes de utilizar este producto por primera vez, lea atentamente estas NORMAS DE SEGURIDAD. La manipulación incorrecta puede resultar en accidentes (incendio, choque eléctrico o lesión). Para evitar lesiones a los operadores, a terceros, o daños materiales, en este Manual de Usuario se utilizan símbolos especiales de advertencia para indicar los puntos importantes que deben observarse estrictamente.

• Después de haber leído este manual, guárdelo en un lugar seguro al que pueda acceder fácilmente para poder consultarlo en el futuro.
• Algunas de las descripciones de este manual podrían no ser relevantes para algunos modelos de impresoras.

A continuación se describe el grado de peligro y los daños que podrían producirse si la impresora no es utilizada de la forma correcta o si se ignoran las instrucciones indicadas por los símbolos de advertencia.

ADVERTENCIA

Si no se cumplen las normas indicadas por este símbolo se pueden producir lesiones mortales o graves.

PRECAUCION

Si no se cumplen las precauciones indicadas con este símbolo, se pueden producir lesiones personales o daños materiales.

Este símbolo se utiliza para avisarle de puntos importantes.

Este símbolo se utiliza para avisarle del peligro de descargas eléctricas o daños electrostáticos.

Este símbolo indica que la impresora debe ser desconectada de la toma de corriente.

Este símbolo se utiliza para indicar que la fuente de alimentación debe conectarse a tierra.

Este símbolo se utiliza para indicar una información útil, tal como procedimientos, instrucciones y otros.

Este símbolo se utiliza para indicar acciones prohibidas.

PRECAUCIONES DE INSTALACIÓN PARA LA IMPRESORA

ADVERTENCIA

■ No utilice ni guarde este producto en un lugar donde esté expuesto a:

* Llamas o aire húmedo.
* Luz solar directa.
* Aire caliente o calor procedente de un aparato de calefacción.
* Atmósfera salina o gases corrosivos.
* Lugar mal ventilado.
* Reacciones químicas en un laboratorio.
* Aceite, partículas de acero o polvo en el aire.
* Electricidad estática o campos magnéticos intensos.

- Si no se observan estas advertencias se puede producir un fallo en la impresora, recalentamiento, emisión de humo, incendio o descarga eléctrica.

■ No deje caer ningún objeto extraño ni derrame líquidos en el interior de la impresora. No ponga tampoco ningún objeto encima de la impresora.
No deje caer ningún objeto metálico como, por ejemplo, clips sujetapapeles, alfileres o tornillos en el interior de la impresora.
No coloque floreros, macetas o recipientes que contengan agua encima de la impresora.
■ No derrame café, bebidas o cualquier otro líquido en el interior de la impresora.
■ No rocíe insecticida ni ningún otro líquido químico encima de la impresora.
- La caída accidental de un objeto extraño metálico en la impresora puede causar averías, un incendio o una descarga eléctrica. Si ocurriese, apague inmediatamente la impresora, desenchúfela de la toma de corriente y llame a su concesionario Citizen Systems local.

No utilice la impresora en los siguientes casos:

No someta la impresora a fuertes impactos o sacudidas bruscas (por ejemplo, que sea pisoteada, se deje caer o reciba golpes).
■ No intente nunca desmontar ni modificar la impresora.

- El manejo incorrecto de la impresora puede ser la causa de que ésta falle, se recaliente, emita humo, se produzca un incendio o una descarga eléctrica.

■ Instale, utilice o guarde la impresora fuera del alcance de los niños.

• Los aparatos eléctricos pueden causar lesiones o accidentes inesperados si se manejan o utilizan incorrectamente.
• Mantenga el cable de alimentación y los cables de señales fuera del alcance de los niños. Tampoco debe permitirse que los niños tengan acceso a la parte interna de la impresora.
• La bolsa de plástico en la que se entrega la impresora deberá ser eliminada correctamente o guardarse fuera del alcance de los niños. Cubrirse la cabeza con ella puede causar asfixia.

PRECAUCION

No utilice la impresora en las siguientes condiciones.

■ Evite aquellos lugares inestables o sometidos a vibraciones.
■ Evite aquellos lugares en los que la impresora no esté nivelada.

- La impresora podría caerse o causar lesiones.

- La calidad de impresión podría deteriorarse.

■ No bloquee los orificios de ventilación de la impresora.
■ No coloque ningún objeto encima de la impresora.
■ No cubra o envuelva la impresora con un paño o una sábana.

- De hacerlo, podría dar lugar a la acumulación de calor y deformación de la carcasa, y provocar un incendio.

No utilice la impresora cerca de una radio o un televisor, ni la conecte a la misma toma de corriente de dichos aparatos.

■ Evite utilizar la impresora interconectada con un cable o cordón que no tenga protección contra ruido. (Para las interconexiones, utilice un cable blindado o un cable de par trenzado y núcleos de ferrita, u otros dispositivos antirruido.)

■ Evite utilizar la impresora junto a un aparato que sea una fuente de ruido intenso.

- La impresora puede causar un efecto adverso en las emisiones de radio y TV cercadas. También pueden haber casos en que los aparatos eléctricos cercanos afecten adversamente a la impresora, causando errores de datos o fallos de funcionamiento.

■ Instalada con una orientación distinta a las especificadas.

- Puede resultar en funcionamiento erróneo, falla o choque eléctrico.

■ Conecte la impresora a una toma de tierra.

- Las fugas eléctricas pueden ocasionar descargas eléctricas.

■ No conecte la toma a tierra de la impresora a ninguno de los puntos siguientes:

* Tuberías de gas
- Podría producirse una explosión de gas.
* Tierra de la línea telefónica
* Pararrayos
- Si cae un rayo, la sobrecorriente podría causar un incendio o una descarga eléctrica.

* Tuberías de agua

- Para hacer la conexión a tierra no deberán utilizarse tuberías de agua de plástico. (Podrán utilizarse las tuberías aprobadas por la compañía de Abastecimiento de Agua.)

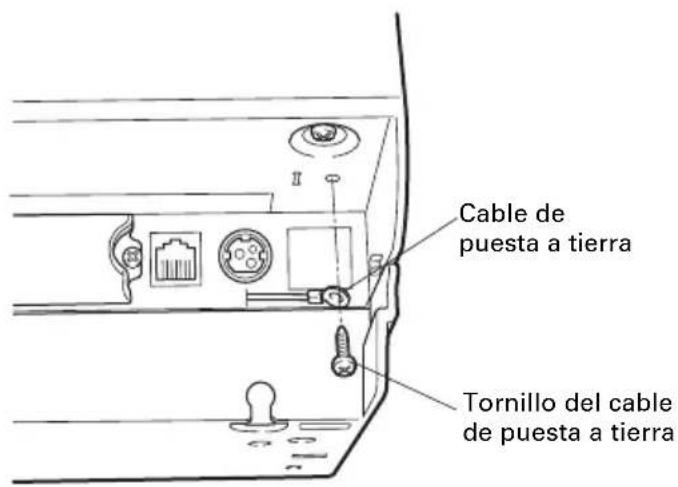

■ Antes de conectar o desconectar el cable de puesta a tierra a/de la impresora, desenchufe siempre la impresora de la toma de corriente eléctrica.

PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

ADVERTENCIA

Tenga en cuenta las precauciones siguientes para la fuente de alimentación y el cable de alimentación:

■ No enchufe ni desenchufe el cable de alimentación con las manos mojadas.

■ Utilice la impresora solamente con la tensión y la frecuencia especificada.

■ Utilice solamente el adaptador de CA especificado con la impresora.

■ Asegúrese de que la toma de corriente a la que conecte la impresora tenga la capacidad suficiente.

■ No conecte la impresora a una toma de corriente compartida con otros aparatos.

No enchufe el cable de alimentación a una toma eléctrica si el enchufe tiene polvo u otro tipo de suciedad adherida.

■ No utilice un cable de alimentación deformado o estropeado.

■ No mueva la impresora mientras está encendida.

- El manejo incorrecto de la impresora puede provocar fallos, emisión de humo, incendio o descarga eléctrica.

- Una sobrecarga puede hacer que el cable de alimentación se recaliente, se incendie o se dispare el disyuntor.

No coloque nada encima del cable de alimentación. No coloque la impresora en un lugar donde el cable de alimentación pueda ser pisado.

■ No utilice ni traslade la impresora con su cable de alimentación doblado, retorcido o estirado.

■ No intente modificar el cable de alimentación si no es necesario.

■ No coloque el cable de alimentación cerca de un aparato de calefacción.

- Si no se observan estas precauciones, podrían romperse los cables o el aislamiento, lo que podría causar fugas y descargas eléctricas, o fallos en la impresora. Si el cable de alimentación sufre daños, entre en contacto con su concesionario Citizen Systems.

■ No deje ningún objeto alrededor de la toma de corriente.

■ Suministre alimentación eléctrica a la impresora desde una toma mural próxima, fácilmente accesible en caso de emergencia.

- En caso de emergencia, tire del enchufe para apagarla inmediatamente.

- Inserte completamente el enchufe de alimentación en la toma de corriente.

■ Si no se va a utilizar la impresora durante un período de tiempo prolongado, déjela desconectada de la toma de corriente eléctrica.

■ Sostenga el enchufe y el conector cuando enchufe o desenchufe el cordón de alimentación o cable de señales después de apagar la impresora y el aparato conectado a ésta.

PRECAUCION

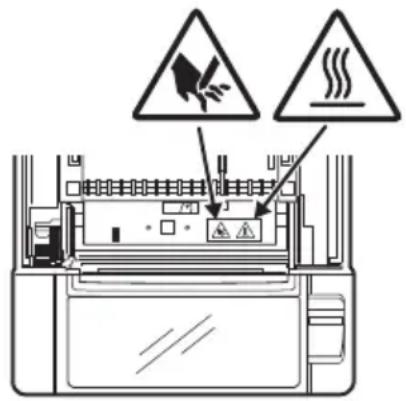

Hay una etiqueta de precaución colocada en la posición que se indica en la imagen siguiente. Antes de utilizar la impresora, lea atentamente las precauciones de uso.

■ No transporte esta impresora con el rollo de papel en el interior.
- Podrían producirse fallos o daños en la impresora.

Para evitar fallos de funcionamiento tenga en cuenta lo siguiente:

■ No abra la tapa del papel mientras se está imprimiendo.
■ Evite utilizar la impresora sin estar correctamente cargado el papel.
■ Evite utilizar papel que no cumpla con las especificaciones.

- Puede resultar en una calidad de impresión inadecuada.

■ No utilice papel roto o empalmado con cinta adhesiva de plástico.
■ Evite tirar con la mano del papel que ya está cargado.
■ No utilice objetos puntiagudos para pulsar los botones.

Asegúrese de insertar firmemente las clavijas del enchufe en las tomas correspondientes.
- Una mala conexión puede dañar los componentes electrónicos internos o el hardware del ordenador al que está conectada.
■ Utilice solamente la impresora con los dispositivos que tienen las especificaciones de solenoide descritas para el conector de interfaz del cajón portamonedas.
- Si no se tiene en cuenta esta precaución se pueden producir fallos de funcionamiento de la impresora.

PRECAUCION

Para impedir lesiones y fallos de funcionamiento tenga en cuenta lo siguiente:

■ Mientras la tapa del papel está abierta, procure no tocar la cizalla manual situada en la ranura de expulsión del papel.
■ No toque la superficie de impresión de la cabeza térmica.
No toque las piezas móviles (como, por ejemplo, la cizalla del papel, los engranajes o las piezas eléctricas con corriente) mientras la impresora está en funcionamiento.
En el caso de problemas no intente reparar la impresora. Solicite la reparación al centro de servicio de Citizen Systems.
■ Tenga cuidado para no pillarse las manos o los dedos con las tapas de la impresora.
■ Tenga cuidado con los bordes afilados de la impresora. Procure que no se produzcan lesiones personales o daños materiales.
- Se puede producir descarga eléctrica, quemadura o lesión.

Si la impresora emite humos u olores o ruidos extraños al imprimir, cancele inmediatamente la sesión de impresión en curso y desenchúfela de la toma de corriente.

MANTENIMIENTO DIARIO

Tome las precauciones siguientes para el mantenimiento diario:

■ Cuando vaya a limpiar la impresora, apáguela y desconéctela siempre de la toma de corriente.
■ Utilice un paño suave y seco para limpiar la superficie de la caja de la impresora.
Para las manchas difíciles de retirar, utilice un paño suave humedecido ligeramente en agua.

Nunca utilice disolventes orgánicos de limpieza tal como alcohol, diluyente de pintura, tricloroetileno, bencina o cetona. Nunca utilice una paño de limpieza procesado químicamente.

■ Para retirar el polvo de papel, utilice una escobilla suave.

PRECAUCION

- La cabeza térmica estará muy caliente inmediatamente después de imprimir. Deje que se enfríe antes de iniciar las tareas de mantenimiento.

Visite el sitio Web siguiente para descargarse documentación, controladores, utilidades y demás información.

http://www.citizen-systems.co.jp/english/support/index.html

1. NOCIONES GENERALES....9

1.1 Características....9
1.2 Desembalaje.... 10
1.3 Clasificación del modelo 10
1.4 Especificaciones generales .... 11

2. EXPLICACION DE LAS PARTES DE LA IMPRESORA .....13

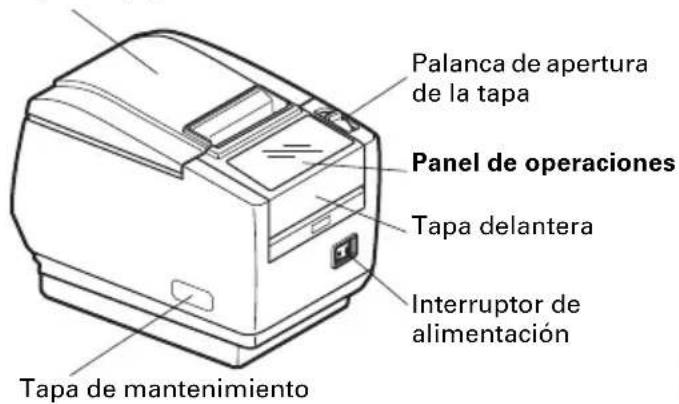

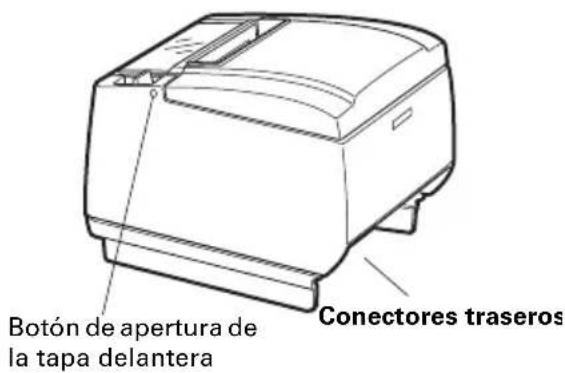

2.1 Aspecto de la Impresora 13

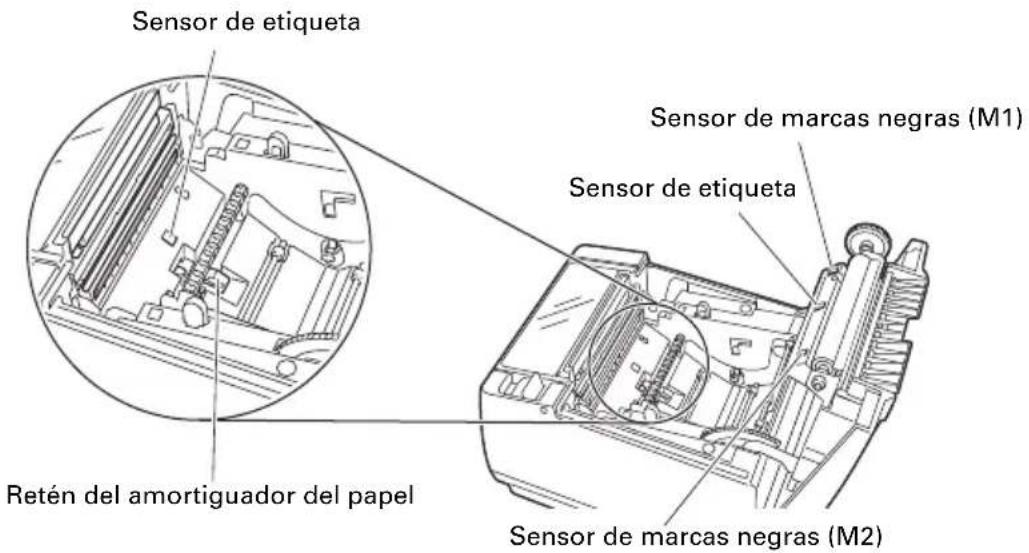

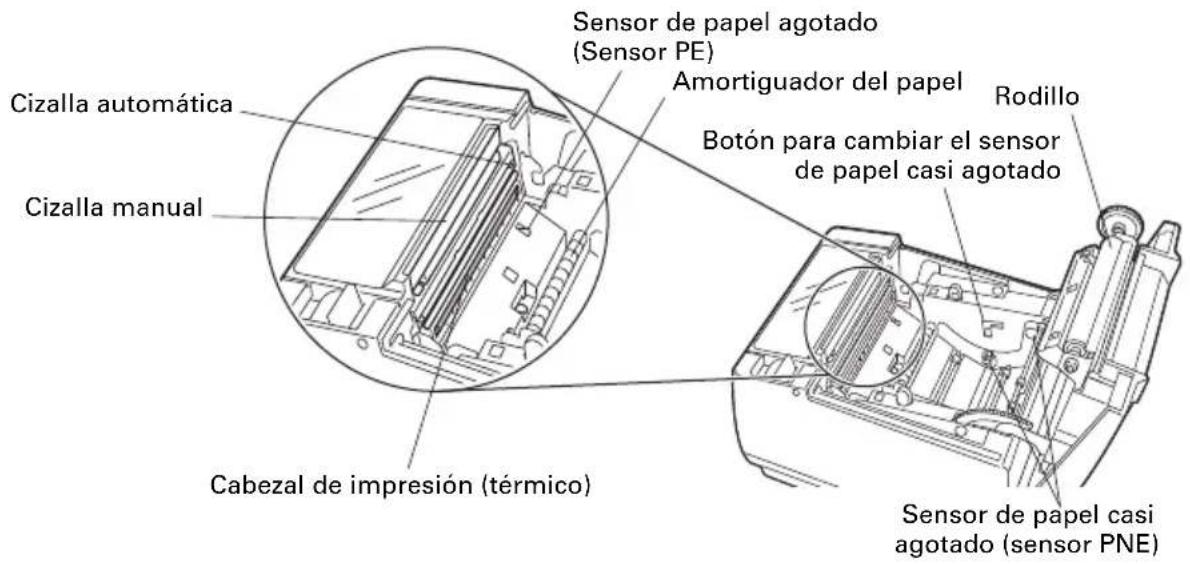

2.2 Interior de la tapa del papel 16
2.3 Otras funciones integradas.... 18

3. INSTALACIÓN ....20

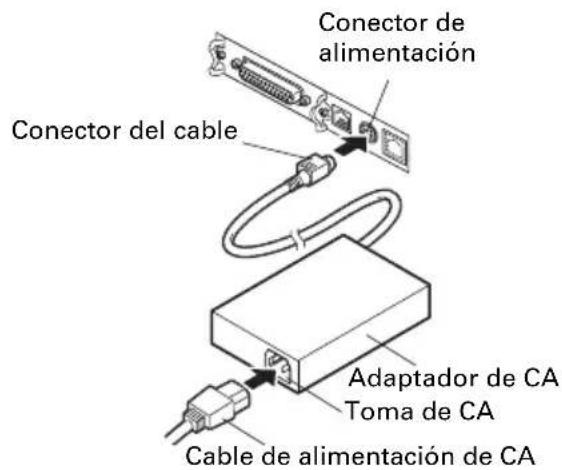

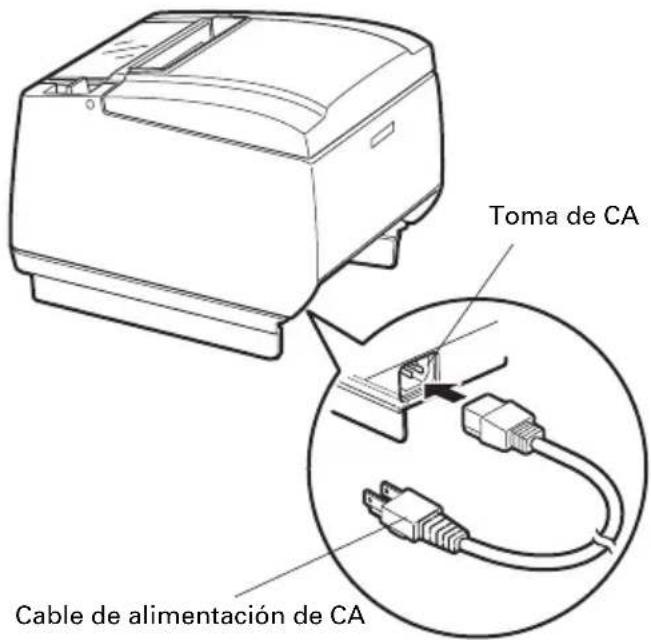

3.1 Conexión del cable de alimentación de CA.... 20

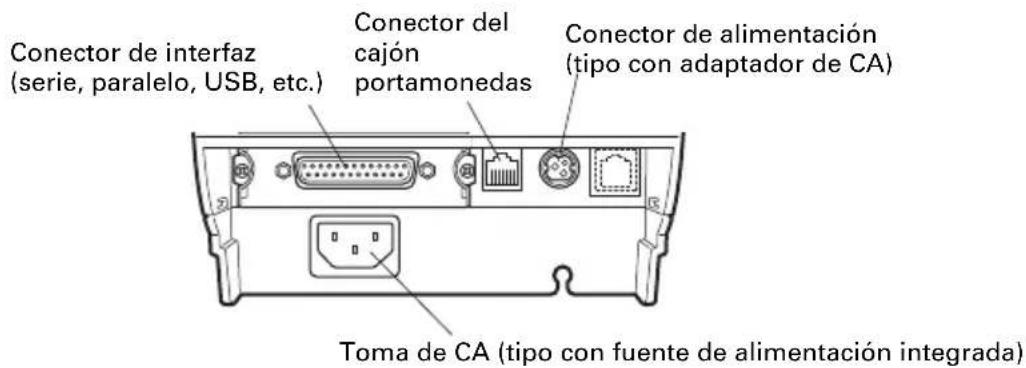

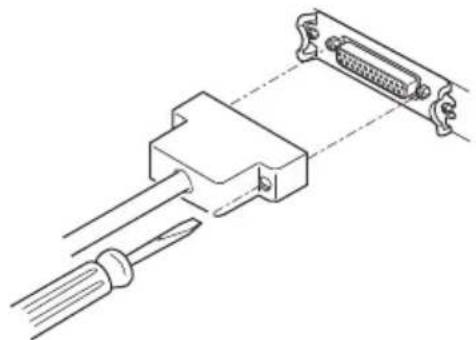

3.2 Conexión de los cables de interfaz.... 21
3.3 Placa de interfaz Bluetooth 23

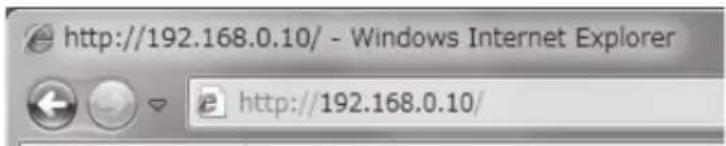

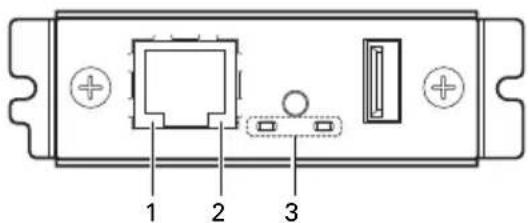

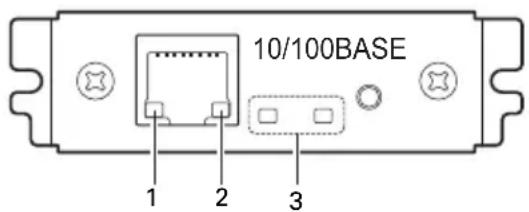

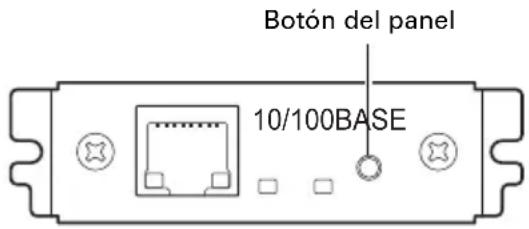

3.4 Placa de interfaz Ethernet (LAN).... 25

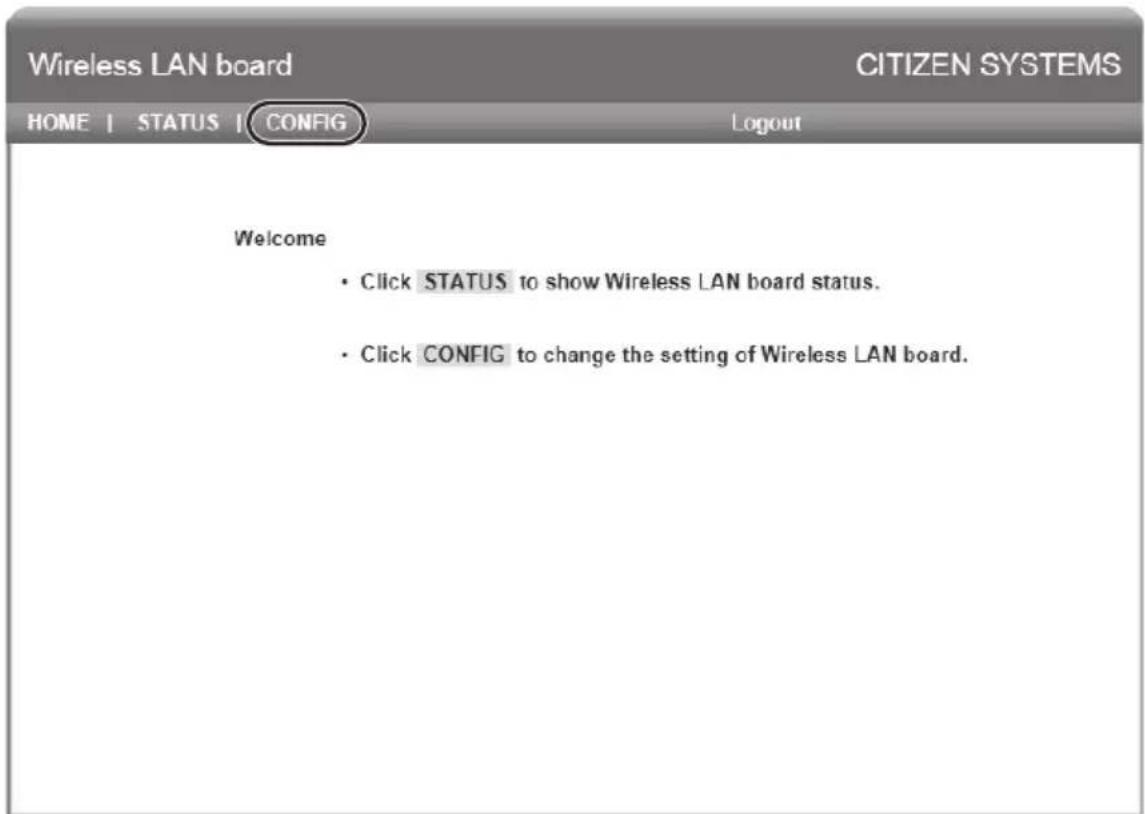

3.5 Placa de interfaz de LAN inalámbrica 28

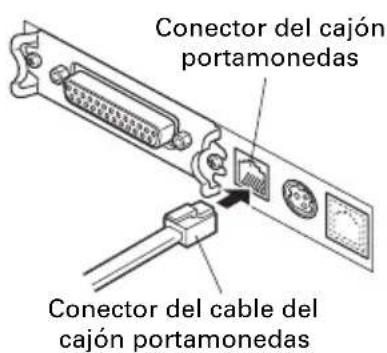

3.6 Conexión del cajón portamonedas 32

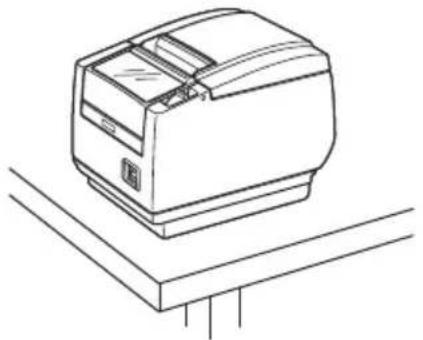

3.7 Precauciones para la instalación de la impresora 34

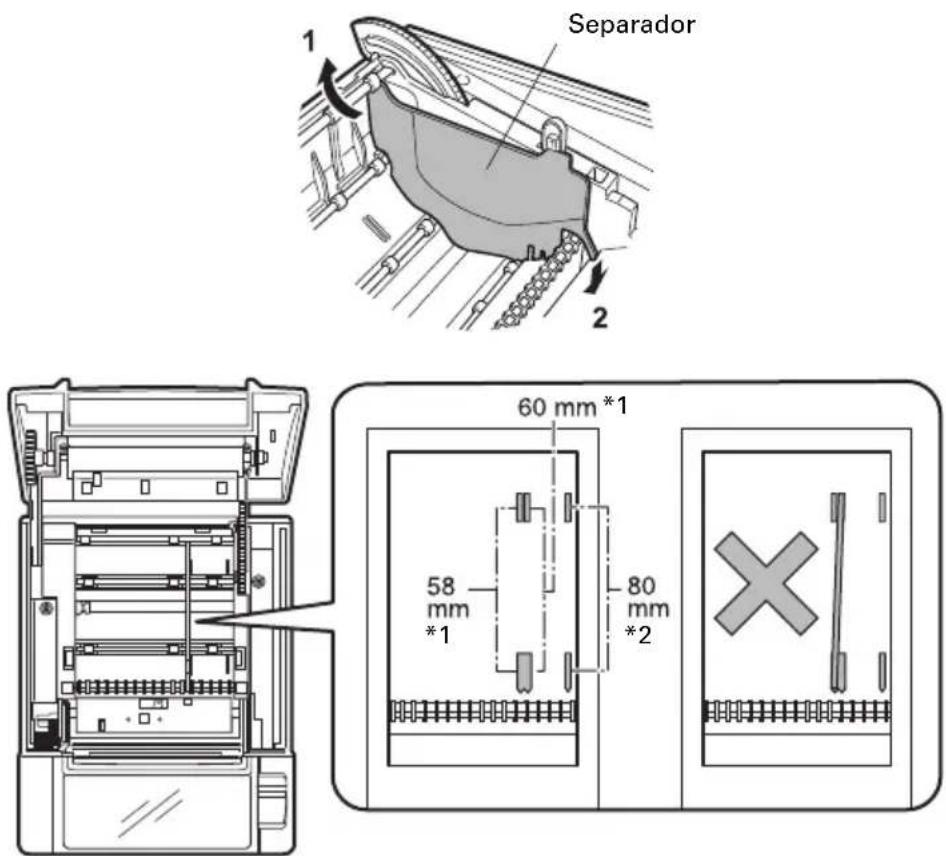

3.8 Separador para rollo de papel.... 35

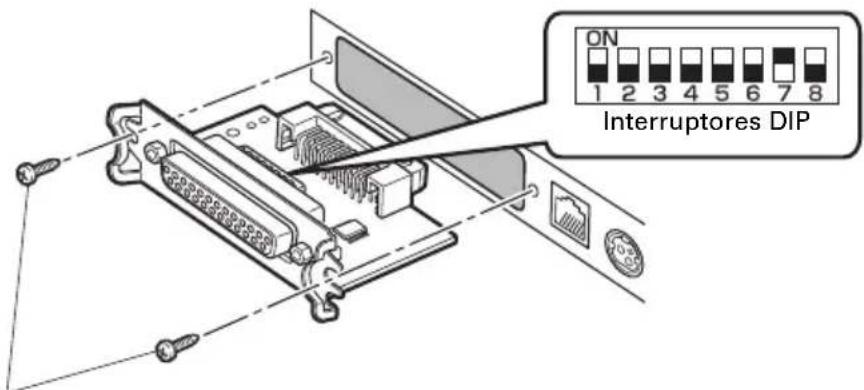

3.9 Ajuste de los interruptores DIP en la placa de interfaz serie ... 36

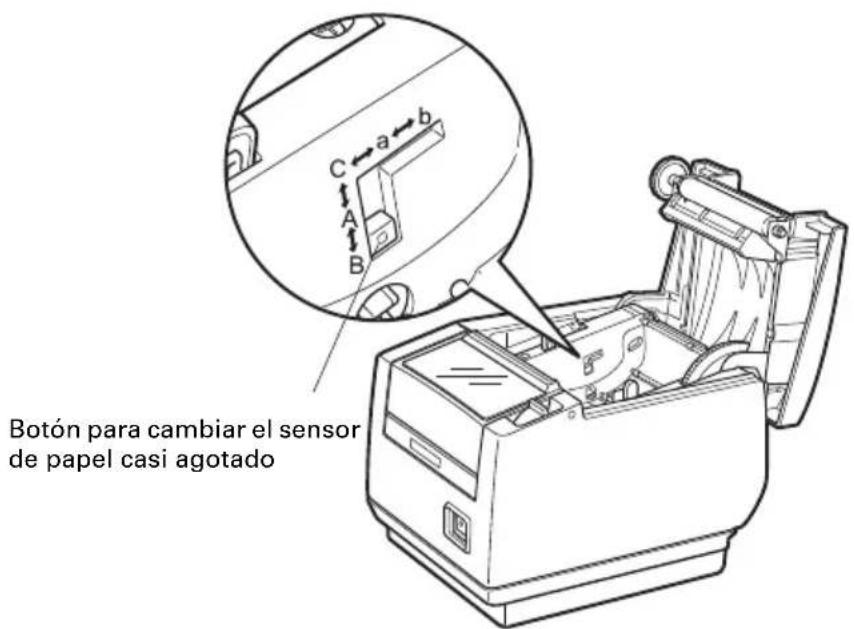

3.10 Ajuste del sensor de papel casi agotado 37

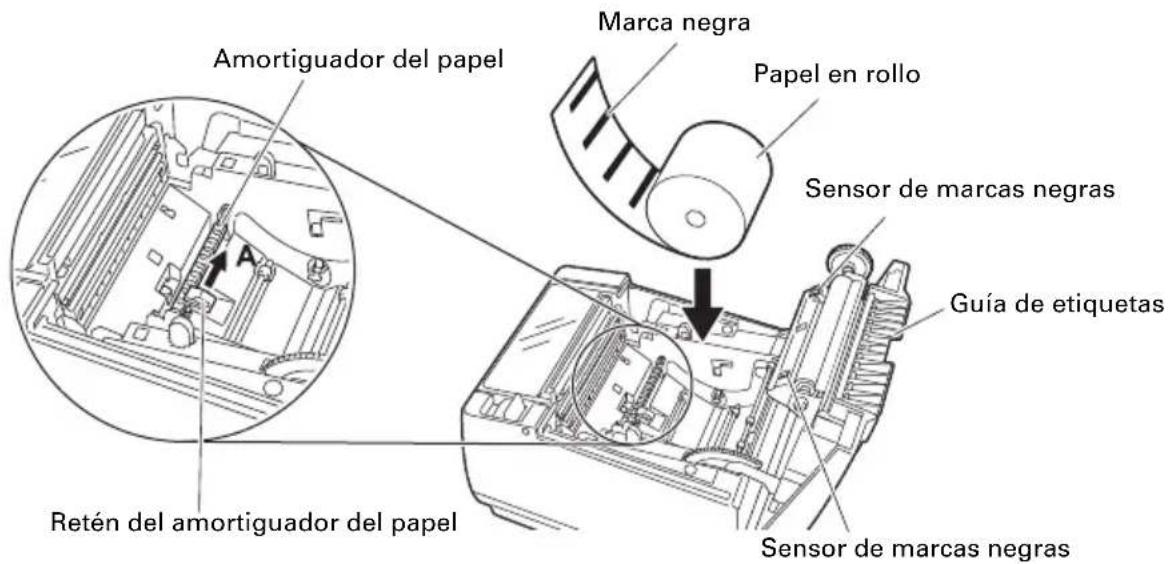

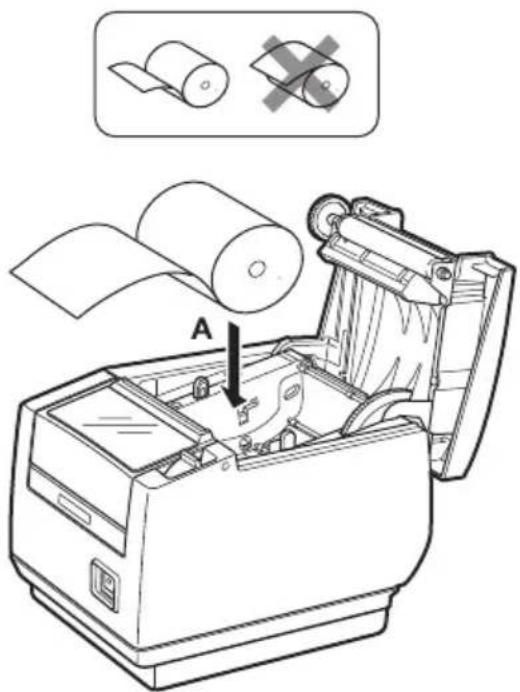

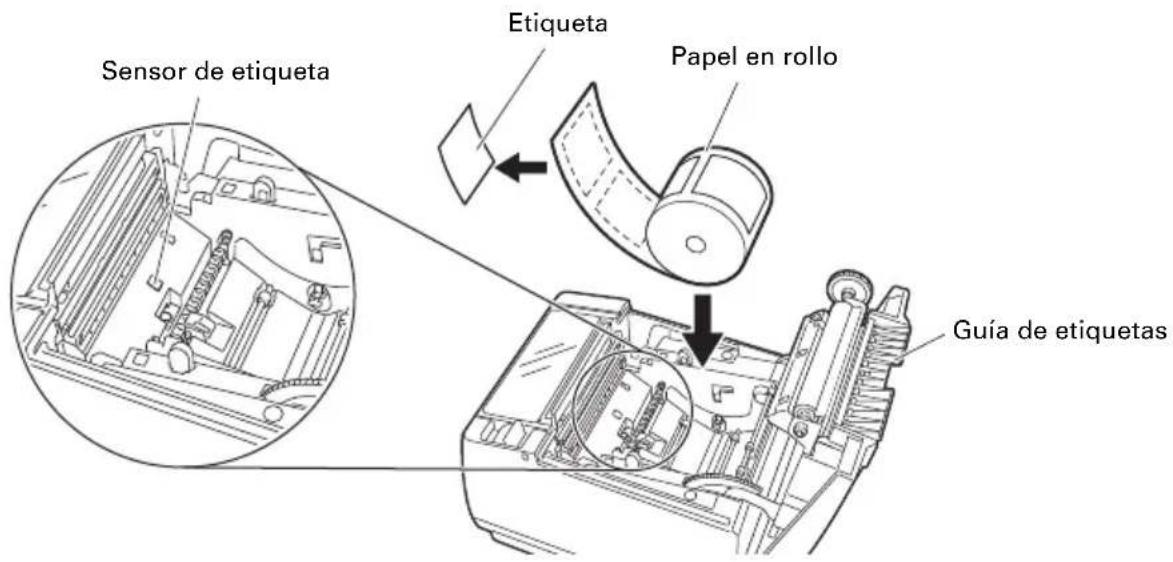

3.11 Carga del papel 38
3.12 Calibración del sensor de papel 39
3.13 Selección del tipo de papel.... 42
3.14 Colocación de la tapa del interruptor de alimentación...... 43

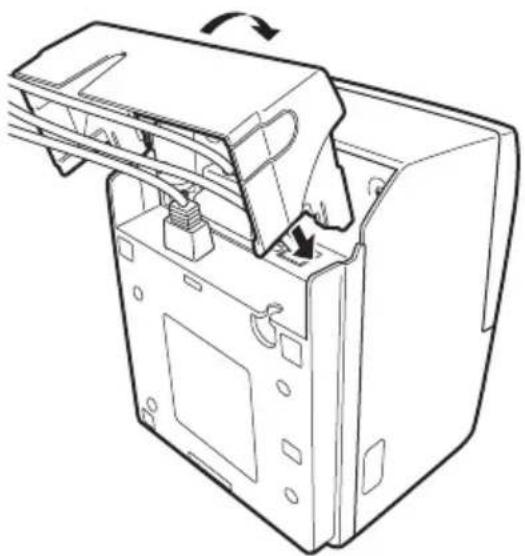

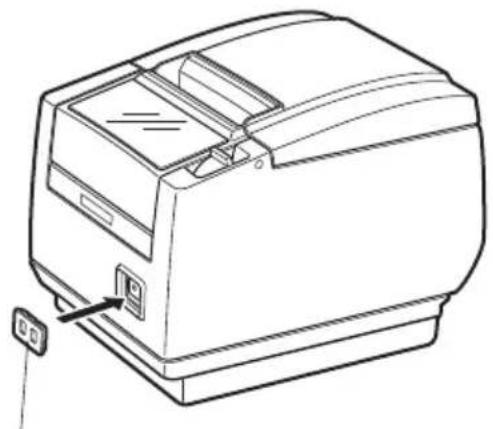

3.15 Colocación de la tapa de conexiones.... 43

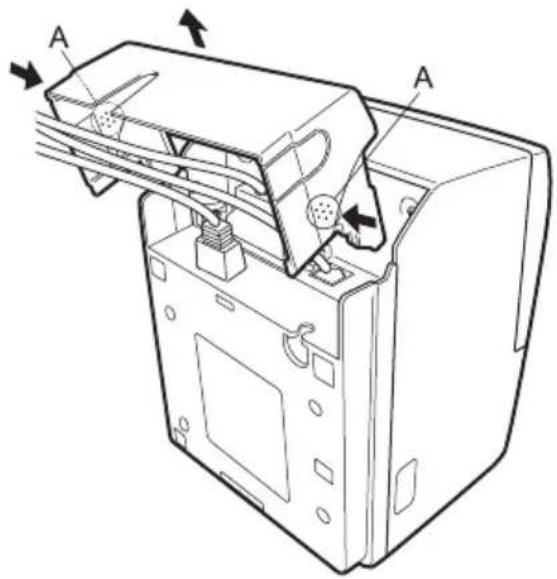

3.16 Extracción de la tapa de conexiones.... 44
3.17 Instalación del controlador 44
3.18 Precauciones para la creación de aplicaciones y operaciones prácticas.... 45

4. MANTENIMIENTO Y LOCALIZACION DE AVERIAS......46

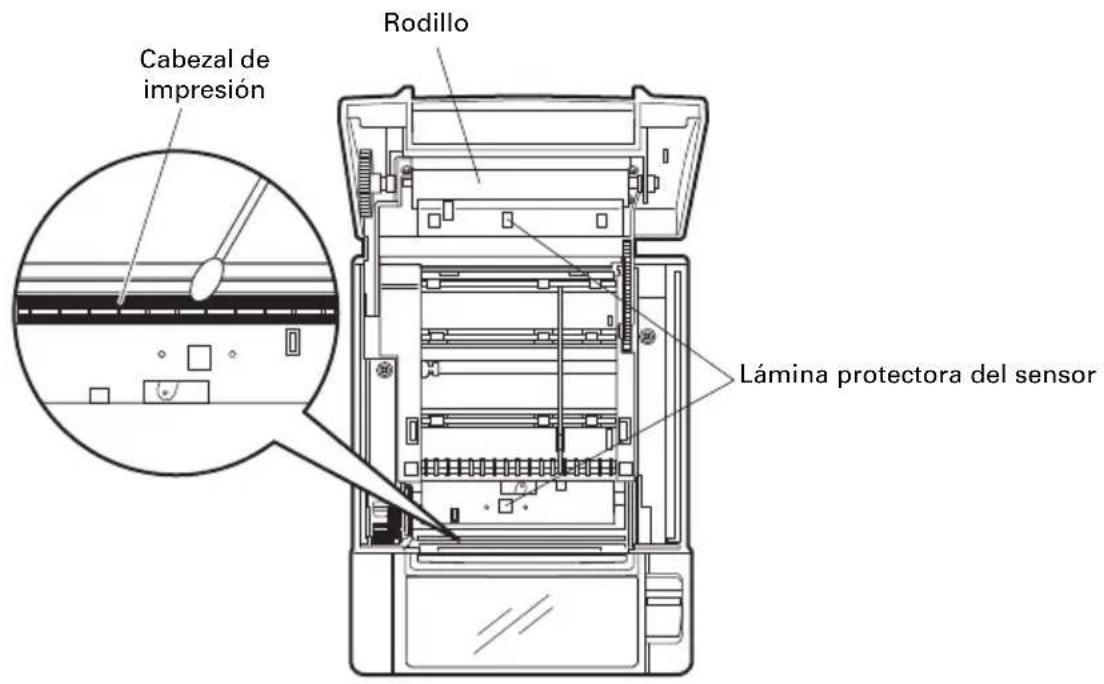

4.1 Limpieza periódica.... 46
4.2 Desbloqueo de la cizalla (1) 47

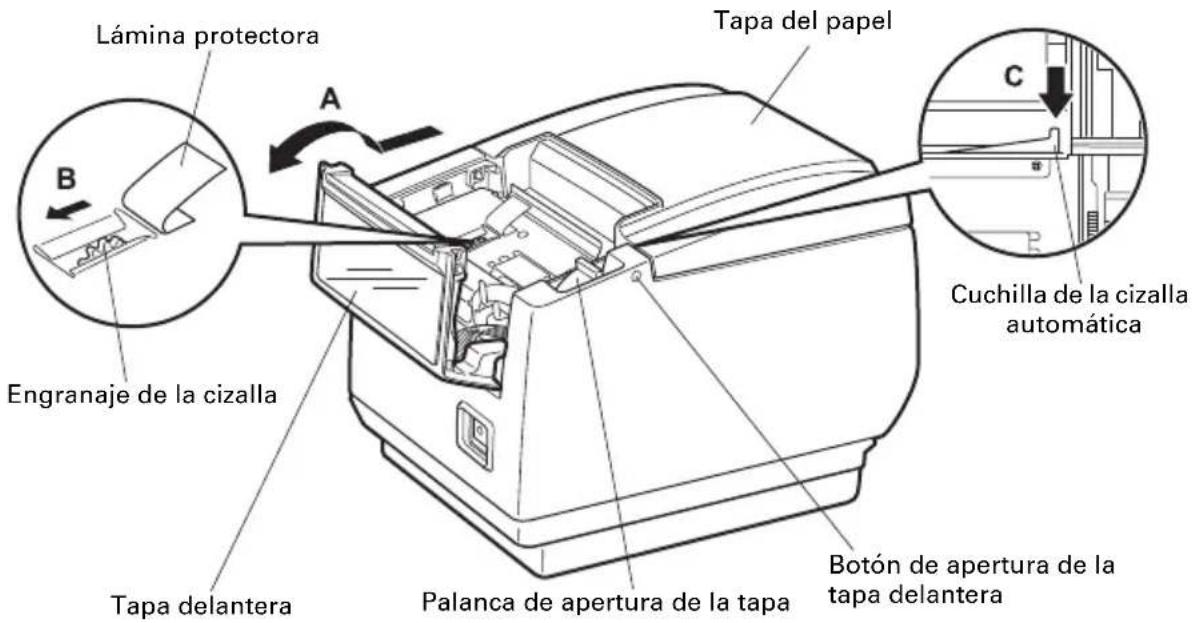

4.3 Desbloqueo de la cizalla (2) 48

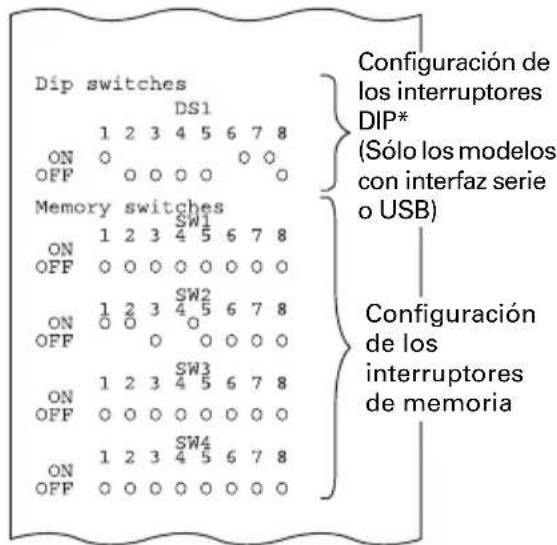

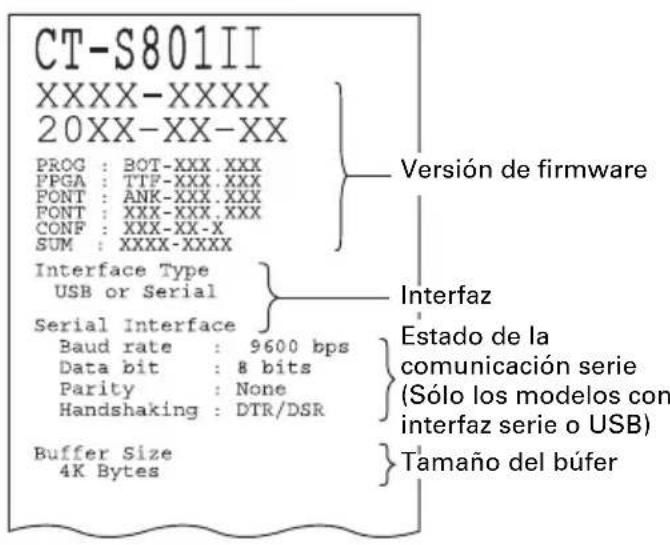

4.4 Modo de prueba de funcionamiento 49
4.5 Función de bloqueo de las teclas.... 51
4.6 Impresión de volcado hexadecimal 52
4.7 Mensajes de error.... 53
4.8 Atascos de papel.... 55
4.9 Precauciones al utilizar la interfaz serie.... 55

5. OTROS ....56

5.1 Vistas externas y dimensiones 56

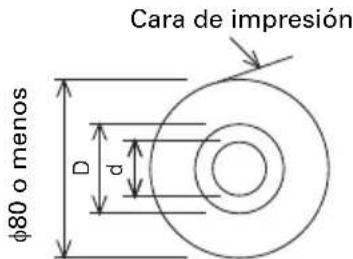

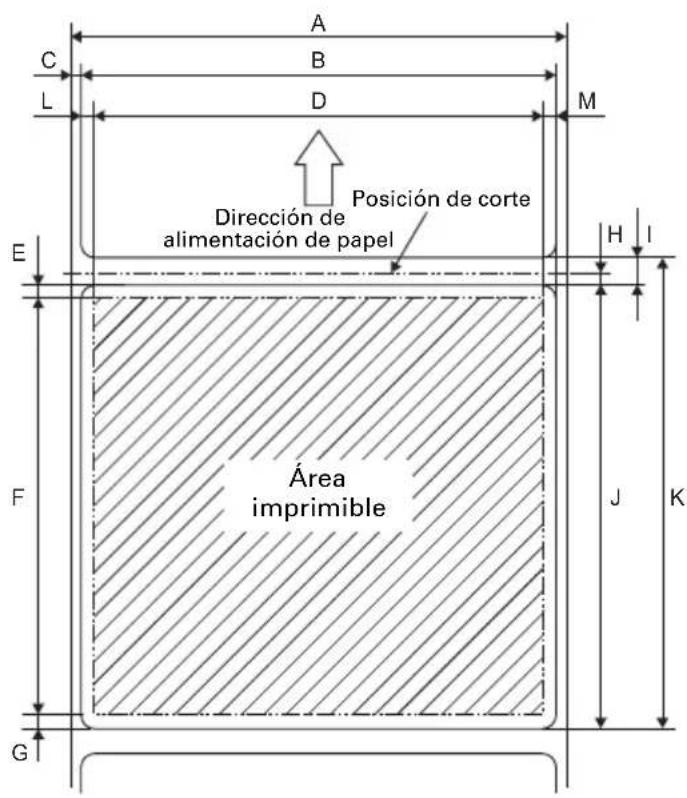

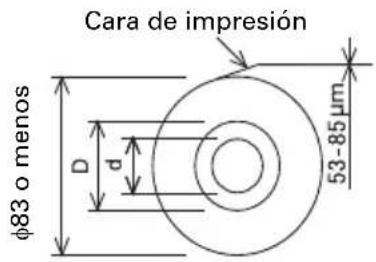

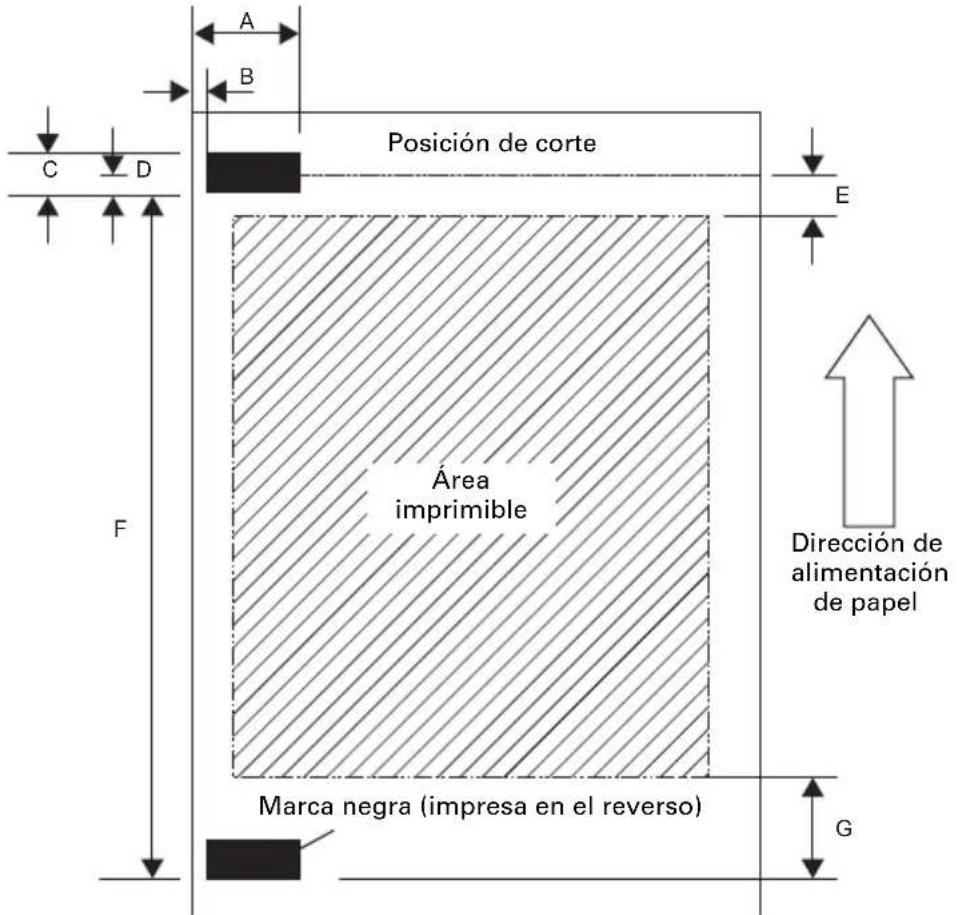

5.2 Papel de Impresión.... 57
5.3 Ajuste manual de los interruptores de memoria 60

1. NOCIONES GENERALES

La impresora térmica por líneas serie CT-S801II ha sido diseñada para utilizarse con una amplia gama de equipos terminales, tales como terminales de datos, POS y de cocina.

Estas impresoras incorporan numerosas funciones, por lo que se pueden utilizar en una amplia variedad de aplicaciones.

1.1 Características

• Imprime a velocidades de hasta 300 mm/seg
• Diseño tan compacto que se puede instalar en cualquier lugar (tamaño máximo del rollo de papel: 83 mm (3 pulgadas))
• Elija entre dos modelos con rollos de papel de 83/80 mm (3 pulgadas) o de 60/58 mm (2 pulgadas) de ancho
• Disponibles con fuente de alimentación integrada o con adaptador de CA

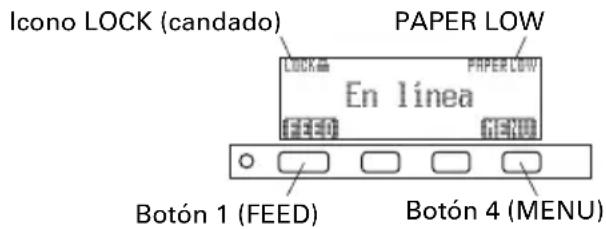

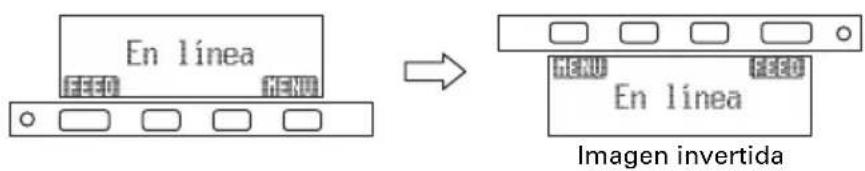

• Indicación de estado y errores de la impresora mediante pantalla LCD, pilotos LED y zumbador

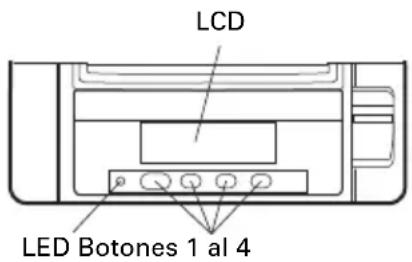

• Fácil de configurar gracias a su pantalla LCD y cuatro botones
• Incorpora una cizalla rápida y silenciosa
• Atascos de la cizalla fáciles de eliminar
• Desconexión de la fuente de alimentación USB
• Interfaz intercambiable
• Interfaz de cajón portamonedas integrada
• Personalizable mediante interruptores de memoria
• Guarda logotipos y caracteres definidos por el usuario en la memoria de usuario
• Admite impresión de códigos de barras y códigos de barras 2D
• 16 niveles de escala de grises e impresión nítida
• Funciones de ahorro de papel
• Admite kanji japonés, chino (simplificado y tradicional) y hangul (coreano)
• Incluye software con controladores y utilidades
• Admite comunicación Bluetooth con certificado MFi de Apple (modelo con Bluetooth)
• Se admite el uso de papel de etiquetas o papel con marca negra en las opciones de fábrica seleccionadas (modelo de impresión de etiquetas)

1.2 Desembalaje

Compruebe que los artículos siguientes se incluyen con la impresora.

• Impresora: 1
• Tapa de conexiones: 1
  ● Cable de alimentación de CA: 1
  ● Tapa del interruptor de alimentación: 1
• Rollo de papel de muestra: 1 rollo

• CD-ROM: 1

• Guía de arranque rápido:2

• Adaptador de CA: 1
• Cable USB: 1

Notas:

*1: Sólo CT-S801IIA
*2: Sólo las de tipo con interfaz USB En los mercados designados

CT-S801IIS
(Tipo con fuente de alimentación integrada) 36AD3/37AD3 Adaptador de CA integrado

Cable de alimentación de CA

Tapa del interruptor de alimentación

Cable USB

Rollo de papel de muestra

Guía de arranque rápido

Tapa de conexionesCD-ROM

CT-S801IIA
(Tipo con adaptador de CA)

Adaptador de CA (36AD2/37AD5)

Guía de arranque rápido

Cable de alimentación de CA

Cable USB

Rollo de papel de muestra

CD-ROM

Tapa de conexiones

1.3 Clasificación del modelo

Los números de modelo indican funciones de la impresora según el sistema siguiente:

CT - S801IIS 3 RS E - BK - P L M1

Fuente de alimentación

DC:Sin fuente de alimentación

S: Tipo con fuente de alimentación integrada

A: Tipo con adaptador de CA

Anchura de papel

3: 80/83 mm (3 pulgadas)

2: 58/60 mm (2 pulgadas)

Interfaz

PA: Paralelo

RS: Serie RS-232C

UB: Sólo USB

ET: Ethernet (tipo estándar)

ES: Ethernet (tipo multifunción)

UP: Powered USB

BT: Bluetooth

Algunas combinaciones pueden no estar disponibles. Consulte antes a Citizen.

Notas:

*1: El cable de alimentación de CA, el tornillo I/F serie, el firmware y demás especificaciones pueden variar según el mercado.
*2: Sólo tipo de 3 pulgadas

1.4 Especificaciones generales

Elemento Especificaciones
Modelo CT-S801II
Método de impresión	Método de impresión térmica por líneas de puntos
Anchura de impresión *1	80 mm/640 puntos, 72 mm/576 puntos, 64 mm/512 puntos, 54,5 mm/436 puntos, 54 mm/432 puntos, 52,5 mm/420 puntos, 48 mm/384 puntos, 45 mm/360 puntos, 48,75 mm/390 puntos, 68,25 mm/546 puntos
Densidad de punto 8 × 8 puntos/mm (203 ppp)
Velocidad de impresión	300 mm/s (impresión más rápida, densidad de impresión del 100%, 2400 líneas de puntos/s)150 mm/seg (líneas de 1200 puntos/seg) (para especificaciones de etiquetas)
Número de columnas de impresión *2	—	Número máximo de caracteres (columnas)				Configuración de punto (puntos)
	Anchura de papelFuente	83 mm	80 mm	60 mm	58 mm
	F u	e	h	t	e	A
	F u	e	h	t	e	B
	F u	e	h	t	e	C
Tamaño de caracteres*3	Fuente A: 1,50 × 3,00 mmFuente B: 1,13 × 3,00 mmFuente C: 1,00 × 2,00 mm
Tipos de caracteres A	fanuméricos, internacionales, PC437/850/852/857/858/860/863/864/865/866, WPC1252, katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3
Pantalla de cristal líquido (LCD)	128 × 32 puntos cristal líquido STN, retroiluminación LED blanca/roja
Memoria de usuario	384 KB (puede guardar logotipos y caracteres definidos por el usuario)
Tipos de códigos de barras	UPC-A/E, JAN (EAN) 13/8 columnas, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, Código QR, GS1-DataBar
Separación entre líneas	4,23 mm (1/6 pulgada) (modificable mediante comandos)
Rollo de papel	Rollo de papel: 83_-1^+c mm/ 80_-1^+0 mm/ 60_-1^+0 mm/ 58_-1^+0 mm × máximo φ83 mmGrosor del papel: De 65 a 75 μm (diámetro del tubo central: interno 12 mm/externo 18 mm)De 75 a 85 μm (diámetro del tubo central: interno 25,4 mm/externo 32 mm)De 85 a 150 μm (diámetro del tubo central: interno 25,4 mm/externo 32 mm: Admitido sólo por los modelos de impresión de etiquetas)
Interfaz	Serie (cumple con RS-232C), paralelo (cumple con IEEE 1284), USB, USB con concentrador, Ethernet, Powered USB, Bluetooth (3.0), LAN inalámbrica (802.11b/g o 802.11a/b/g/n)
Cajón portamonedas	Admite 2 cajones portamonedas
Tamaño del búfer	4 k bytes/45 bytes
Tensión de alimentación	24 V CC ±5%
Consumo	45 W aproximadamente (impresión normal), 3 W (en espera)
Adaptador de CA*4 (36AD2/3, 37AD3/5)	Entrada nominal: 100 a 240 V CA, 50/60 Hz, 150 VASalida nominal: 24 V CC, 2,1 A

Elemento Especificaciones
Peso	CT-S801IIS: 2 kg, aprox. CT-S801IIA: 1,6 kg aprox.
Dimensiones externas	CT-S801IIS: 145 (An) × 192 (Pr) × 148 (Al) mmCT-S801IIA: 145 (An) × 192 (Pr) × 120 (Al) mm
Temperatura y humedad de funcionamiento	5 a 45°C, 10 a 90% HR (sin condensación)
Temperatura y humedad de almacenamiento	-20 a 60°C, 10 a 90% HR (sin condensación)
Fiabilidad Vida útil de	cabezal de impresión: 150 km, 200 millones de impactos (a temperatura y humedad normales con el papel y grosor de papel recomendados)Vida útil de la cizalla automática: 2 millones de cortes (a temperatura/humedad normales, con el papel y el grosor de papel recomendados)
Normas de seguridad *5	UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Notas:
*1: Cuando la anchura de papel es de 83, 80, 60 o 58 mm.
*2: El número de columnas que se puede imprimir se selecciona mediante un interruptor de memoria. El número de columnas que se indica en esta tabla hace referencia a los modelos típicos. El número de columnas varía según las especificaciones.
*3: Los caracteres aparecen pequeños puesto que las dimensiones incluyen una zona en blanco alrededor de cada carácter.
*4: El adaptador de CA 36AD2/37AD5 se suministra como accesorio de la CT-S801IIA. El adaptador de CA 36AD3/37AD3 está integrado en la CT-S801IIS.
*5: Se cumplen si se utiliza el adaptador de CA Citizen Systems (36AD2/3, 37AD3/5).

2. EXPLICACION DE LAS PARTES DE LA IMPRESORA

2.1 Aspecto de la Impresora

Nombre de las piezas

Tapa del papel

Palanca de apertura de la tapa Panel de operaciones Tapa delantera Interruptor de alimentación Tapa de mantenimiento

(Vista frontal) (Vista trasera)

Botón de apertura de la tapa delantera Conectores traseros

• Tapa del papel
Ábrala para cargar el papel.
(Los modelos de impresión de etiquetas incorporan una guía de etiquetas en la tapa del papel.)
- Palanca de apertura de la tapa
Use esta palanca para abrir la tapa del papel.
- Tapa delantera
Abra y cierre esta tapa para desbloquear la cizalla.

Consulte 4.3 Desbloqueo de la cizalla (2)

• Botón de apertura de la tapa delantera
  Pulse este botón para abrir la tapa delantera.
• Interruptor de alimentación
  Pulse este interruptor para conectar o desconectar la alimentación.
• Tapa de mantenimiento
  No aplicable a este producto.
  Sin usar. No la retire.

No abra la tapa de mantenimiento.

Panel de operaciones

LCD LED Botones 1 al 4

Icono LOCK (candado) PAPER LOW En línea LOCK PAPER LOW FEED MENU Botón 1 (FEED) Botón 4 (MENU)

Se ofrecen algunos ejemplos en el diagrama del LCD anterior derecho.

LCD

Indica el estado de la impresora, los nombres de los botones, los tipos de errores y los mensajes.

LED

Se ilumina en verde cuando se conecta la alimentación, y se apaga cuando se desconecta.

Parpadea en verde cuando se reciben datos.

Se ilumina en rojo en los modos especiales y cuando se producen errores.

Se ilumina en naranja cuando queda poco papel (papel casi agotado) o el cabezal de impresión está caliente.

- Botones 1 al 4

Las funciones asignadas a estos botones varían según el modo activo. Los botones se denominan de izquierda a derecha botón 1, botón 2, botón 3 y botón 4.

- Botón FEED

Pulse este botón para alimentar papel.

Para desbloquear la cizalla, solucione el problema, cierre la tapa del papel y, a continuación, pulse el botón FEED.

Consulte 4.7 Mensajes de error

- Botón MENU

Pulse prolongadamente este botón (durante al menos dos segundos) para acceder al modo de configuración de los interruptores de memoria.

Consulte 5.3 Ajuste manual de los interruptores de memoria

- PAPER LOW

Aparece cuando el rollo de papel está casi agotado.

- Icono LOCK (candado)

Este icono indica que el botón MENU no está operativo.

Consulte 4.5 Función de bloqueo de las teclas

Pantalla LCD en posición vertical o montada en pared

La configuración de los interruptores de memoria se puede modificar para invertir la pantalla LCD si la impresora se usa en posición vertical o se instala en una pared.

En línea → Imagen invertida

Consulte 5.3 Ajuste manual de los interruptores de memoria

Conectores traseros

Conector de interfaz (serie, paralelo, USB, etc.) Conector del cajón portamonedas Conector de alimentación (tipo con adaptador de CA) Toma de CA (tipo con fuente de alimentación integrada)

• Conector de interfaz (serie, paralelo, USB, etc.)
  Conecta el cable de interfaz.
  La placa de interfaz serie cuenta con interruptores DIP.

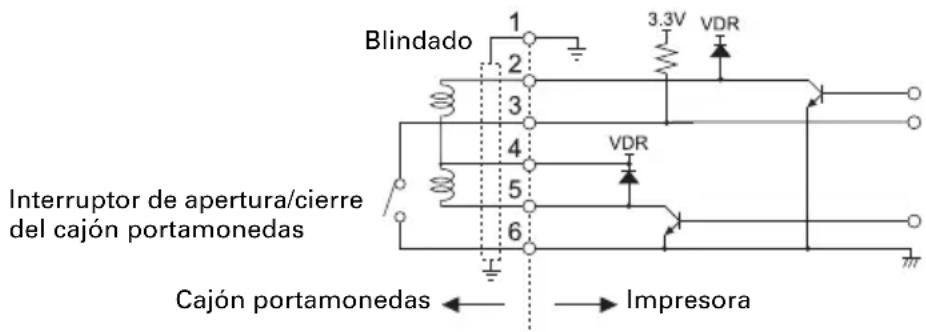

• Conector del cajón portamonedas
  Conecta el cable del cajón portamonedas.
• Conector de alimentación (tipo con adaptador de CA)
  Conecta el cable del adaptador de CA.
• Toma de CA (tipo con fuente de alimentación integrada)
  Conecta el cable de alimentación CA.

2.2 Interior de la tapa del papel

Cizalla automática Cizalla manual Sensor de papel agotado (Sensor PE) Amortiguador del papel Rodillo Botón para cambiar el sensor de papel casi agotado Cabezal de impresión (térmico) Sensor de papel casi agotado (sensor PNE)

- Rodillo

Hace avanzar el papel.

No retire el rodillo salvo para realizar tareas de mantenimiento.

● Sensor de papel casi agotado (sensor PNE)

Detecta cuando el rollo de papel está casi agotado. Ajuste la posición del sensor para determinar cuando detecta que queda poco hasta el final del rollo de papel.

- Botón para cambiar el sensor de papel casi agotado

Cambie la posición del sensor de papel casi agotado para adaptarla al papel que esté utilizando.

Consulte 3.10 Ajuste del sensor de papel casi agotado

• Cizalla manual

Para cortar el papel manualmente cuando finaliza la impresión.

• Cizalla automática

Corta el papel automáticamente cuando finaliza la impresión.

Consulte 5.3 Ajuste manual de los interruptores de memoria

- Cabezal de impresión (térmico)

Imprime datos de caracteres y gráficos en papel (rollos de papel).

• Sensor de papel agotado (sensor PE) Detecto cuando no queda papel. La impresión se detiene cuando este sensor detecta que no hay papel.

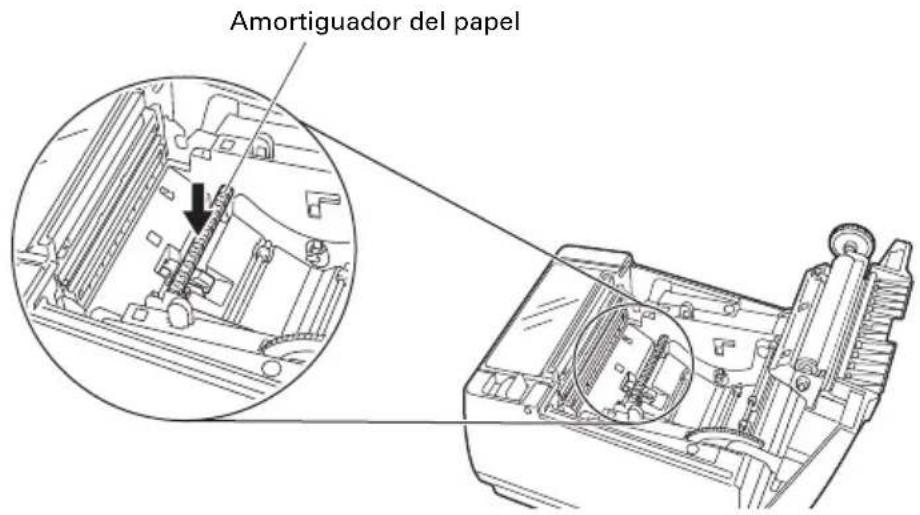

• Amortiguador del papel Facilita la alimentación de papel.

Los componentes de la imagen siguiente se emplean en los modelos de impresión de etiquetas y en los modelos de marcas negras.

Sensor de etiqueta Sensor de marcas negras (M1) Sensor de etiqueta Retén del amortiguador del papel Sensor de marcas negras (M2)

• Retén del amortiguador del papel Se utiliza para inmobilizar el amortiguador del papel.
• Sensor de marcas negras Detecta las marcas negras del papel con marcas negras. La posición del sensor puede ser M1 o M2, según la clasificación del modelo.

Consulte 1.3 Clasificación del modelo

- Sensor de etiqueta Mide la longitud del papel de etiquetas.

2.3 Otras funciones integradas

- Zumbador

Suena cuando se produce un error o cuando se realizan operaciones o se dan comandos.

Consulte 4.7 Mensajes de error

- Memoria de usuario

En esta memoria se pueden guardar datos de caracteres o logotipos definidos por el usuario. Dichos datos quedan almacenados en la memoria aunque se apague la impresora. Para obtener información sobre cómo guardar datos, consulte la Referencia de comandos.

- Interruptores de memoria

La configuración de varios tipos de funciones se puede guardar en la memoria. Dicha configuración queda almacenada en la memoria aunque se apague la impresora.

- Desconexión de la fuente de alimentación USB (Cuando el interruptor de memoria MSW6-3 está ajustado en ON)

Cuando la impresora está conectada a un PC mediante USB, al apagar el PC o finalizar la conexión USB, la alimentación USB de la impresora se desconecta al cabo de tres segundos.

Este modo se cancela cuando se vuelve a encender el PC o cuando se establece una conexión USB.

PRECAUCION

■ El POWER LED permanece apagado cuando la fuente de alimentación USB está desconectada, y no se puede identificar el estado de desconexión de la alimentación.
■ Al pulsar POWER estando la alimentación USB desconectada, la alimentación no se conecta de forma inmediata. Al cabo de unos segundos, la desconexión de la fuente de alimentación USB se cancela, y se conecta con normalidad al pulsar POWER.

- Funciones de ahorro de papel

Los interruptores de memoria MSW8-3 a MSW8-5 se pueden utilizar para configurar los ajustes siguientes, que permiten ahorrar papel.

• Supresión del margen superior
  La parte posterior de la impresora alimenta el papel antes de imprimir, reduciendo así el espacio en blanco en el borde superior del papel. La cantidad de alimentación trasera se puede especificar.

- Compresión del paso de línea

Automáticamente comprime la cantidad de avance de línea entre líneas. El coeficiente de compresión se puede especificar.

- Compresión de texto vertical/horizontal

Reduce el tamaño del texto impreso.

La cantidad de compresión se especifica mediante una combinación de coeficientes de compresión verticales y horizontales.

- Función de desplazamiento del punto (MSW8-6)

Esta función disipa la carga térmica durante la generación reiterada de calor, mediante una línea rayada vertical u otro elemento específico de sobrecalentamiento del cabezal.

Si no se reciben datos al cabo de 15 segundos de cada corte o impresión, la posición de impresión se desplaza automáticamente N* puntos a la derecha. La posición de impresión original se recupera en la siguiente ocasión de desplazamiento.

* N es el valor de ajuste del MSW8-6.

PRECAUCION

■ Antes de configurar el ajuste de supresión del margen superior, retire primero cualquier corte parcial de papel de la impresora. De no hacerlo, el papel podría romperse en la siguiente operación de impresión y producir una avería en la impresora.
■ Tenga presente las siguientes precauciones cuando utilice la compresión de texto.

- El texto comprimido es más difícil de leer que el texto original.

- La compresión de texto horizontal también reduce el rango de impresión, de forma que el número de líneas de impresión no varía. Preste especial atención al rango de impresión cuando utilice papel estrecho.

- No utilice texto comprimido cuando imprima códigos de barras. De hacerlo, el código de barras podría resultar ilegible.

Si el margen derecho es muy estrecho, es posible que algunos caracteres de impresión queden cortados. Esta función está desactivada en la configuración inicial. Para activarla, utilice el MSW8-6 para especificar un valor adecuado para la cantidad de desplazamiento.

3.1 Conexión del cable de alimentación de CA

1. Desconecte la alimentación.

1. ● En la impresora del tipo con alimentación integrada, conecte el cable de alimentación de CA a la toma de CA e inserte el enchufe en una toma de corriente eléctrica.
2. En la impresora del tipo con adaptador de CA, conecte el conector del cable del adaptador de CA al conector de alimentación. A continuación, conecte el cable de alimentación de CA a la toma de CA e inserte el enchufe a una toma de corriente eléctrica.

Toma de CA Cable de alimentación de CA

Conector del cable Conector de alimentación Adaptador de CA Toma de CA Cable de alimentación de CA

Tipo con fuente de alimentación integrada Tipo con adaptador de CA

PRECAUCION

■ Utilice exclusivamente un adaptador de CA que cumpla los valores especificados.
■ Sujete siempre el conector del cable del adaptador de CA por el conector cuando lo saque o lo inserte.
■ Utilice una fuente de alimentación de CA que no alimente a su vez a equipos que generen ruido electromagnético.
■ Si tira del cable de alimentación de CA, podría dañarlo, producir un incendio, una descarga eléctrica o la rotura de un hilo del cable.
■ Cuando se aproxime una tormenta eléctrica, desenchufe el cable de alimentación de CA de la toma de corriente eléctrica. Un rayo podría ocasionar un incendio o una descarga eléctrica.
■ Mantenga el cable de alimentación de CA alejado de los aparatos generadores de calor. El aislamiento del cable de alimentación de CA podría derretirse y ocasionar un incendio o una descarga eléctrica.
■ Si no se va a utilizar la impresora durante un periodo prolongado de tiempo, desenchufe el cable de alimentación de CA de la toma de corriente eléctrica.
■ Sitúe el cable de alimentación de CA de forma que nadie se tropiece con él.

3.2 Conexión de los cables de interfaz

1. Desconecte la alimentación.
2. Oriente cable de interfaz correctamente e insértelo en el conector de interfaz.

Interfaz USB (tipo con concentrador) Interfaz USB

■ Desconecte siempre el adaptador de CA de la impresora antes de conectar la impresora a una interfaz Powered USB. De no hacerlo, el PC al que está conectado podría resultar dañado. Para obtener información sobre cómo instalar una interfaz Powered USB, póngase en contacto con su distribuidor Citizen Systems.
- Compruebe la orientación del conector del cable Powered USB antes de conectarlo. Insértelo recto procurando que no se doblen los pines. Insértelo hasta que encaje en su sitio.
■ Cuando desconecte el cable, sujételo siempre por el conector.
■ Tenga cuidado de no insertar el cable de interfaz USB en el conector del cajón portamonedas.
Para conectar más de una impresora a un sólo ordenador a través de una interfaz USB, debe cambiar el número de serie de la interfaz USB.
■ Sujete el conector del cable de interfaz Ethernet en posición recta y perpendicular cuando lo conecte y lo desconecte. Si lo sujeta ladeado, podría producirse un fallo de conexión en el conector.

Utilice un cable de interfaz serie con el siguiente esquema de conexiones.

Cable de 25 pines – 25 pines

PC Impresora

Señal Pin Pin FG 1 1 FG TXD 2 2 TXD RXD 3 3 RXD CTS 5 4 RTS DSR 6 6 DSR SG 7 7 SG DTR 20 Señal 20 DTR

Cable de 9 pines – 25 pines

PC Impresora

Señal Pin Pin RXD 2 2 TXD TXD 3 3 RXD DTR 4 4 RTS SG 5 6 DSR DSR 6 7 SG CTS 8 20 DTR Señal

PRECAUCION

Sitúe el cable de interfaz de forma que nadie se tropiece con él.

3.3 Placa de interfaz Bluetooth

LED de estado Bluetooth

El LED de la placa de interfaz Bluetooth situado en la partes posterior de la impresora indica el estado siguiente.

Estado Descripción Estado del LED
Detección en espera (Detectable)	A la espera de detección y conexión
Conexión en espera (Conectable)	A la espera de conexión
Conexión iOS Sesión de datos no abierta
Comunicando iOS: sesión de datos abiertaOtro OS: conexión establecida y comunicación en curso
Error Error o ajustes en proceso de configuración		No iluminado

Operación de emparejamiento

Para realizar una comunicación de datos vía Bluetooth debe realizar las operaciones siguientes la primera vez que establece una conexión Bluetooth.

A: Detectar dispositivos Bluetooth

B: Configurar los ajustes de emparejamiento

A: Detección de dispositivos Bluetooth

Antes de realizar la búsqueda de dispositivos Bluetooth, compruebe que la función Bluetooth está activada en el PC host.

Este producto aparecerá como "CT-S801II_XX" (XX corresponde a los 2 últimos dígitos de la dirección BD única) cuando se detecte.

Seleccione este producto entre los dispositivos detectados.

Nota: puede buscar dispositivos y modificar sus nombres.

Cuando el interruptores de memoria MSW13-5 está ajustado en "No Response", la detección de dispositivos no mostrará nada.

Puede ajustar este valor temporalmente en detección de dispositivo (modo de detección) pulsando el interruptor de la placa de interfaz Bluetooth. El modo de detección se abandona cuando finaliza la conexión con el PC host.

B: Configuración de los ajustes de emparejamiento

Normalmente, cuando se selecciona la impresora durante la detección de dispositivos, se pasa directamente a los ajustes de emparejamiento.

PRECAUCION

Es posible que con algunas configuraciones y modelos de PC no se pase directamente a los ajustes de emparejamiento una vez seleccionada la impresora durante la detección de dispositivos.

La operación necesaria para configurar los ajustes de emparejamiento depende de si SSP (emparejamiento sencillo seguro) está activado en el PC host.

Si SSP está activado en el PC host, el emparejamiento se puede realizar sin más operaciones.

Si SSP está desactivado en el PC host, se le pedirá que introduzca una clave de acceso.

Introduzca la clave de acceso como se indica a continuación.

Clave de acceso Últimos cuatro dígitos de la dirección de autotest

(Las letras de la A a la F son en mayúsculas)

Ejemplo: si la dirección es 01:23:45:67:89:AB,

la clave de acceso es 89AB.

Si elimina los datos de emparejamiento del PC host sin eliminar los datos de emparejamiento correspondientes en la impresora, es posible que la impresora no aparezca la próxima vez que realice una detección de dispositivos con el PC host.

Para eliminar los datos de emparejamiento de la impresora, pulse prolongadamente el interruptor de la placa de interfaz Bluetooth durante dos segundos o más.

Al eliminar los datos de emparejamiento de la impresora, ésta pasa a modo detectable.

Solicitud de reconexión

Con la comunicación Bluetooth de dispositivos iOS, la conexión entre un dispositivo iOS y la impresora no se restablece automáticamente después que se haya perdido. Sin embargo, si la solicitud de reconexión está activada, la impresora intenta conectarse de nuevo a un dispositivo iOS cuando se activa la comunicación bidireccional y restablece la comunicación de forma automática.

PRECAUCION

Esta función está activada al salir de fábrica. (MSW13-6)

La solicitud de reconexión puede tardar algún tiempo si el host no es un dispositivo iOS.

■ Aunque el dispositivo asociado sea un dispositivo iOS, las circunstancias siguientes pueden interferir con la función de solicitud de reconexión.

- Cuando desea que la comunicación Bluetooth se corte una vez finalizada la impresión

- Cuando hay varios dispositivos iOS imprimiendo en la misma impresora

En dichas circunstancias, desactive la solicitud de reconexión.

Activación y desactivación de la solicitud de reconexión

Para modificar el ajuste de esta función, se ofrece el método siguiente.

Pulse el botón FEED 3 veces durante el autotest ->

Solicitud de reconexión = Valid

Pulse el botón FEED 4 veces durante el autotest ->

Solicitud de reconexión = Invalid

Al final del autotest, la configuración nueva se imprimirá como Solicitud de reconexión [Valid] o [Invalid].

Consulte 4.4 Modo de prueba de funcionamiento

3.4 Placa de interfaz Ethernet (LAN)

En esta sección se ofrece una descripción general de la placa de interfaz Ethernet (LAN). Para obtener más información acerca de esta placa, consulte el manual por separado.

Funcionamiento del botón del panel

Las operaciones de la placa se realizan utilizando el botón del panel de la placa Ethernet. Puede utilizar el botón para imprimir información y para restablecer los ajustes de fábrica de la placa.

Botón del panel 10/100BASE

• Impresión de los datos de configuración de red Pulse el botón del panel.

• Entrar en el modo de configuración Pulse prolongadamente el botón del panel. Sonará un zumbador una vez para indicar que ha entrado en el modo de configuración.

• Puede utilizar el modo de configuración para leer los ajustes de fábrica y para imprimir la información de firmware.

• Si no realiza ninguna operación durante tres segundos mientras se encuentra en el modo de configuración, sonará un zumbador una vez para indicar que la placa ha vuelto al modo normal.
  * Según la configuración, es posible que el zumbador no suene.

- Restablecimiento de los ajustes de fábrica

Entre en el modo de configuración de la placa y pulse prolongadamente el botón del panel. Se restablecerán los ajustes de fábrica de la placa.

PRECAUCION

La placa se reiniciará automáticamente una vez realizada esta operación.
■ Si los ajustes están configurados para obtener una dirección IP de un servidor DHCP de forma automática, puede que la dirección IP nueva sea distinta de la anterior.

Funciones de los LED

En las tablas siguientes se describe cómo interpretar las indicaciones de los LED.

10/100BASE 1 2 3

1. Velocidad de transmisión de la red

Velocidad de transmisión	LED (verde)
100 Mbps Iluminado
10 Mbps/No conectada No iluminado

2. Estado de la red

Estado LED (amarillo)
Conectada Iluminado
No conectada No iluminado
Transmisión de datos en curso	Parpadeante

3. Estado de la placa

Estado LED (verde)	LED (rojo)	Descripción
No hay ninguna impresora conectada	No iluminado	— La placa no está conectada a una impresora.
Conectando con impresora	Iluminado —	La placa está conectada a una impresora.
No hay conexión de red —	No iluminado	La placa no está conectada a una red.
Obteniendo dirección IP	—	Parpadeante (ciclo de 0,5 segundo)	Obteniendo dirección IP del servidor DHCP.
Conectada a red	—	Iluminado	Conexión de red finalizada.
Error de recurso	Parpadeo alternado (ciclo de 0,5 segundo)		La placa no puede funcionar con normalidad.
Error de sistema	Parpadeo alternado (ciclo de 0,1 segundo)		La placa no puede funcionar con normalidad.

Modificación de los ajustes de red

Puede utilizar un navegador Web para acceder a una página de ajustes especiales y comprobar y modificar los ajustes de la placa.

- Acceso a la página de ajustes especiales

1. Utilice un navegador Web para acceder a la dirección URL de la página de ajustes especiales. Especifique la dirección IP asignada a la impresora como dirección URL. (Ejemplo: si la dirección IP es 169.254.1.10 introduzca http://169.254.1.10.)

2. Aparecerá la página de menús de la página de ajustes especiales.

1. Seleccione "Print server configuration" para ver la pantalla de ajustes. Para obtener más información acerca de los ajustes, consulte el manual por separado.

3.5 Placa de interfaz de LAN inalámbrica

En esta sección se ofrece una descripción general de la placa de interfaz de LAN inalámbrica. Para obtener más información acerca de esta placa, consulte el manual por separado.

Conexión del dispositivo dongle USB

Conecte el dispositivo dongle WiFi USB que viene con la placa de interfaz LAN inalámbrica al conector del puerto USB.

Para mejorar la calidad de la señal, también puede utilizar un cable prolongador USB y ajustar la posición del dispositivo dongle.

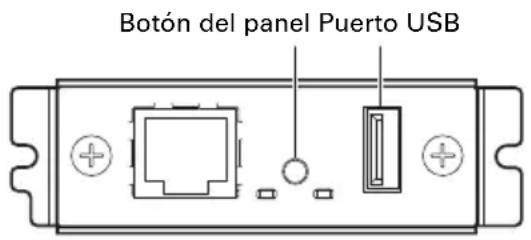

Funcionamiento del botón del panel

Las operaciones de la placa se realizan utilizando el botón del panel situado en la parte posterior de la placa Ethernet.

Botón del panel Puerto USB

• Activación de la conexión LAN Encienda la impresora. La placa empezará a funcionar al cabo de unos 20 segundos.
• Impresión de los datos de configuración de LAN inalámbrica Pulse el botón del panel.
• Entrar en el modo de configuración Pulse prolongadamente el botón del panel. Sonará un zumbador una vez para indicar que ha entrado en el modo de configuración.

- Puede utilizar el modo de configuración para leer los ajustes de fábrica.

- Si no realiza ninguna operación durante tres segundos mientras se encuentra en el modo de configuración, sonará un zumbador una vez para indicar que la placa ha vuelto al modo normal.

* Según la configuración y el modelo de la impresora, es posible que el zumbador no suene.

- Restablecimiento de los ajustes de fábrica Entre en el modo de configuración de la placa y pulse prolongadamente el botón del panel. Se restablecerán los ajustes de fábrica de la placa.

PRECAUCION

La placa se reiniciará automáticamente una vez realizada esta operación. Una vez borrados los ajustes, deberá configurar los ajustes de LAN inalámbrica de nuevo.

Funciones de los LED

En las tablas siguientes se describe cómo interpretar las indicaciones de los LED.

1 2 3

1. Velocidad de transmisión de LAN con cable

Velocidad de transmisión	LED (verde)
100 Mbps Iluminado
10 Mbps/No conectada No iluminado

2. Estado de conexión/transmisión de LAN con cable

Estado de la conexión LED (amarillo)
Conectada Iluminado
No conectada No ilumina do
Transmisión de datos en curso	Parpadeante

3. Estado de la LAN con cable /inalámbrica

Estado de la conexión LED (verde) LED (rojo) Descripción
No hay ninguna impresora conectada		No iluminado	— La placa no está conectada a una impresora.
Conexión de impresora	No hay conexión de red	Iluminado No	iluminado La p	aca está conectada a una impresora.
	Conectada mediante LAN con cable	Iluminado Parpadeante(ciclo de 1 segundo)		Obteniendo dirección IP del servidor DHCP a través de LAN con cable.
	Funcionamiento a través de LAN con cable	Iluminado Iluminado Funcionamiento en red en curso a través de LAN con cable.
	Conectada mediante LAN inalámbrica	Parpadeante(ciclo de 2 segundo)	Parpadeante(ciclo de 1 segundo)	Conectando a un punto de acceso u obteniendo dirección IP del servidor DHCP a través de LAN inalámbrica.
	Funcionamiento a través de LAN inalámbrica	Parpadeante(ciclo de 2 segundo)	Iluminado	Funcionamiento en red en curso a través de LAN inalámbrica.
Error de recurso		Parpadeo alternado(ciclo de 1 segundo)		La placa no puede funcionar con normalidad.
Error de sistema		Parpadeo alternado(ciclo de 0,2 segundo)		La placa no puede funcionar con normalidad.

Administrador Web

La placa de interfaz de LAN inalámbrica cuenta con una función administrador Web que se puede usar para conectarse a la placa mediante un navegador Web y modificar los ajustes de la placa.

Inicio del Administrador Web

1. Abra un navegador Web.
2. En el campo de dirección, escriba la dirección IP de la plaza y luego pulse [Intro].

http://192.168.0.10/ - Windows Internet Explorer http://192.168.0.10/

Pantalla HOME

Ésta es la pantalla de inicio del administrador Web.

Pulse aquí el botón [CONFIG].

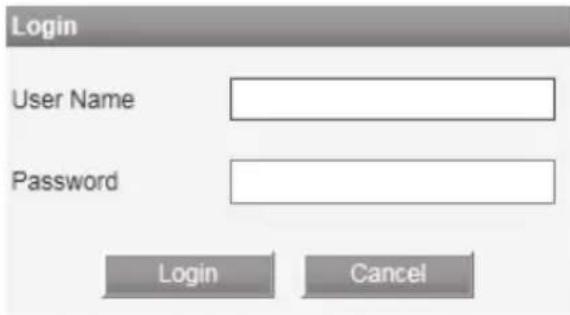

Pantalla CONFIG

Aparecerá el cuadro de diálogo de inicio de sesión siguiente: Inicie sesión como administrador y configure los ajustes de la placa de interfaz de LAN inalámbrica.

Login User Name Password Login Cancel

- Nombre de usuario

Escriba un nombre de usuario administrador de la placa. (Valor inicial: admin)

- Contraseña

Escriba la contraseña del usuario administrador de la placa. (Valor inicial: admin)

- Botón [Login]

Una vez escrito el nombre y la contraseña de un usuario administrador, haga clic en el botón [Login]. Aparecerá la pantalla de ajustes.

Para obtener más información acerca de los ajustes, consulte el manual por separado.

3.6 Conexión del cajón portamonedas

1. Desconecte la alimentación.
2. Compruebe la orientación del conector del cable del cajón portamonedas y conéctelo al conector del cajón portamonedas en la parte trasera de la impresora.
3. Extraiga el tornillo del cable de puesta a tierra.
4. Atornille el cable de puesta a tierra del cajón portamonedas al cuerpo de la impresora.

Conector del cajón portamonedas Conector del cable del cajón portamonedas

Cable de puesta a tierra Tornillo del cable de puesta a tierra

PRECAUCION

■ Conecte únicamente el conector del cable del cajón portamonedas al conector del cajón portamonedas. (No conecte un cable de línea telefónica.)
■ Las señales no pueden salir por el conector del cajón portamonedas mientras se está imprimiendo.

(1) Configuración de contactos del conector

No Señal Función
1 FG Tierra del chasis Conector utilizado:
2 D	RAWER1 Señal de activación del cajón portamonedas 1
3 D	RSW Entrada del interruptor del cajón portamonedas
4 V	DR Alimentación de activación del cajón portamonedas
5 D	RAWER2 Señal de activación del cajón portamonedas 2
6 G	ND Puesta a tierra de señales (puesta a tierra común en circuitos)

TM5RJ3-66 (Hirose) o equivalente

(2) Características eléctricas

1) Tensión de activación: 24 V CC
2) Corriente de activación:1 A máx. aprox. (no más de 510 ms.)
3) Señal DRSW: Niveles de señales: "L" = 0 a 0,8 V, "H" = 2 a 3,3 V

(3) Señal DRSW

El estado de la señal DRSW puede ser probado con el comando DLE+EOT, GS+a o GS+r o en el contacto 34 del puerto de interfaz paralelo.

(4) Circuito de activación

Conector del cajón portamonedas

Blindado 1 2 3.3V VDR Interruptor de apertura/cierre del cajón portamonedas 4 VDR 5 6 Cajón portamonedas ← → Impresora

PRECAUCION

■ Los cajones portamonedas 1 y 2 no se pueden al mismo tiempo.
■ El solenoide que se utilice para el cajón portamonedas debe ser de 24 Ω o más. La corriente eléctrica no debe ser de más de 1 A. Una corriente excesiva podría dañar o quemar los circuitos.

3.7 Precauciones para la instalación de la impresora

La impresora se puede utilizar en posición horizontal, vertical o instalada en una pared. Sin embargo, la CT-S801IIS (tipo con fuente de alimentación integrada) no se puede utilizar en posición vertical ni instalar en la pared.

Utilice la base opcional para aplicaciones en posición vertical, y las ménsulas opcionales para las instalaciones murales. Para más información, consulte el manual.

La configuración de los interruptores de memoria se puede modificar para invertir la pantalla LCD si la impresora se usa en posición vertical o se instala en una pared.

Consulte 5.3 Ajuste manual de los interruptores de memoria

Consulte 2.1 Aspecto de la Impresora (Pantalla LCD en posición vertical o montada en pared)

Modifique los ajustes del sensor de papel casi agotado en las instalaciones verticales y murales. (El ajuste de fábrica del sensor de papel casi agotado está destinado a instalaciones en posición horizontal.)

Consulte 3.10 Ajuste del sensor de papel casi agotado

PRECAUCION

No utilice la impresora en las siguientes condiciones.

■ Lugares inestables o sometidos a vibraciones.
■ Lugares muy sucios o polvorientos.
■ Lugares en los que la impresora no esté nivelada.
- La impresora podría caerse o provocar lesiones.
- La calidad de impresión podría deteriorarse.
■ Orientada de forma distinta a la especificada.
- La impresora podría funcionar incorrectamente, resultar dañada u ocasionar una descarga eléctrica.

Precauciones para las instalaciones horizontales

■ No ajuste el corte en corte completo. De hacerlo, podría ocasionar atascos en la cizalla.
Precauciones para las instalaciones verticales/murales
■ Ajuste el sensor de papel casi agotado.
Precauciones para las instalaciones verticales
■ La base opcional podría volcar cuando tira de papel grueso parcialmente cortado. No utilice papel grueso.

3.8 Separador para rollo de papel

Ajuste el separador al ancho del rollo de papel que vaya a cargar.

El separador viene ajustado de fábrica en la posición siguiente.

• Para tipo de 3 pulgadas: rollo de papel de 80 mm de ancho

• Para tipo de 2 pulgadas: rollo de papel de 58 mm de ancho, rollo de papel de 60 mm de ancho (separador de 2 hojas instalado.)

• Desconecte la alimentación.

• Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.
• Ajuste el separador en la ranura que corresponda al tamaño del rollo de papel que vaya a utilizar. No obstante, si va a utilizar un rollo de papel de 83 mm de ancho, retire el separador.

O bien, si utiliza un rollo de papel de 60 mm de ancho con el tipo de 2 pulgadas, retire el separador instalado para 58 mm.

1. Consulte "5.3 Ajuste manual de los interruptores de memoria" para modificar los ajustes de anchura de papel.

Separador 60 mm *1 58 mm *1 80 mm *2

Notas:
*1: Tipo de 2 pulgadas (58/60 mm)
*2: Tipo de 3 pulgadas (80/83 mm)

PRECAUCION

Asegúrese de que el separador no está torcido cuando lo ajuste para rodillos de papel de 58 mm y 60 mm.

3.9 Ajuste de los interruptores DIP en la placa de interfaz serie

1. Apague la impresora y desenchufe el cable de alimentación de la toma de corriente eléctrica.
2. Retire los tornillos de fijación placa de interfaz serie.
3. Extraiga la placa de interfaz serie de la impresora.
4. Ajuste los interruptores DIP con arreglo a la tabla siguiente.

ON 1 2 3 4 5 6 7 8 Interruptores DIP

Tornillos de fijación de la placa de interfaz

PRECAUCION

Cuando ajuste los interruptores DIP, no retire ningún otro tornillo salvo los tornillos de fijación de la placa de interfaz serie.

A continuación se muestra la función de cada interruptor. (Los valores sombreados son ajustes de fábrica. No obstante, los ajustes de fábrica varían según el mercado de destino.)

No de interruptor	Función ON OFF
1	Ajuste de los parámetros de comunicación	Según la configuración de los interruptores DIP	Según la configuración de los interruptores de memoria
2	Establecimiento de conexión	XON/XOFF DTR/DSR
3 Longitud de bits 7 bits			8 bits
4 Verificación de paridad Sí			No
5 Selección de paridad Par			Impar
6	Selección de velocidad de transmisión en baudios	Consultar la tabla siguiente.
7
8 INIT Inicialización			No válido

Selección de velocidad de transmisión en baudios

Velocidad de transmisión en baudios (bps)	N° de interruptor
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Cuando el interruptor N° 1 está ajustado en OFF, puede utilizar un comando o un interruptor de memoria para seleccionar 1200, 38400, 57600 ó 115200 bps.

3.10 Ajuste del sensor de papel casi agotado

Modifique la configuración del sensor de papel casi agotado para ajustar la posición en la que se detectará que se está agotando el papel.

1. Utilice un objeto puntiagudo, como un bolígrafo, para presionar suavemente el botón y cambiar el sensor de papel casi agotado.
2. Pulse prolongadamente el botón mientras mueve el sensor de papel casi agotado hacia arriba, hacia abajo, a la derecha y a la izquierda. A continuación se muestran las posiciones del sensor según el diámetro del rollo de papel utilizado.

Si el grosor de papel es de 75 μm o menos (Unidad: mm)

Posición del sensor	Diámetro exterior con el que se detecta que el papel está casi agotado	Diámetro exterior/interior del tubo del rollo de papel utilizado
A, a	31 aproximadamente	18/ 12
B*, b	23 aproximadamente	18/ 12
C La función de sensor de papel casi agotado está desactivada

Si el grosor de papel es de 75 μm o más (Unidad: mm)

Posición del sensor	Diámetro exterior con el que se detecta que el papel está casi agotado	Diámetro exterior/interior del tubo del rollo de papel utilizado
A, a	41 aproximadamente	32/ 25,4
B*, b	34 aproximadamente	32/ 25,4
C La función de sensor de papel casi agotado está desactivada

Nota:
*: Posición del sensor al salir de fábrica. No obstante, los ajustes de fábrica varían según el mercado de destino.

PRECAUCION

El diámetro del rollo de papel detectado es estimativo. Pueden haber algunas variaciones según el papel.

Botón para cambiar el sensor de papel casi agotado

("A" y "B" son para instalaciones horizontales, y "a" y "b", para instalaciones verticales y murales.)

3.11 Carga del papel

1. Conecte la alimentación.
2. Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.
3. Bloquee el amortiguador del papel cuando utilice papel de etiquetas o papel grueso.
4. Cargue el rollo de papel con la cara de impresión hacia abajo, como indica la flecha A.
5. Saque unos centímetros de papel hacia fuera siguiendo la dirección de la flecha B.
6. Cierre la tapa del papel hasta que encaje en su sitio. El papel se alimenta y se corta automáticamente (según la configuración de fábrica).

Consulte 5.3 Ajuste manual de los interruptores de memoria

■ Utilice siempre los tipos de rollo de papel especificados.
■ Compruebe que el rollo de papel está colocado correctamente.
■ Si el papel está torcido y no sale recto por la tapa del papel, abra la tapa y enderece el papel.
■ Saque unos centímetros de papel afuera de la impresora cuando abra la tapa del papel con papel cargado.
■ Haga presión sobre el centro de la tapa del papel para cerrarla de forma segura.
■ Tenga cuidado para no cortarse con el papel mientras lo carga.
No toque el cabezal de impresión, la cizalla manual o la cizalla automática cuando la tapa del papel esté abierta. De hacerlo, podría sufrir quemaduras o cortes.

3.12 Calibración del sensor de papel

Antes de utilizar papel de etiquetas o papel con marca negra, calibre el sensor de papel para ajustarlo al papel que esté utilizando.

Cuando haya realizado el procedimiento siguiente, la impresora alimentará automáticamente el papel cargado y ajustará el sensor con la sensibilidad óptima. O bien el tipo de papel se selecciona automáticamente.

Para cargar papel de etiquetas

1. Desconecte la alimentación.
2. Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.
3. Presione el amortiguador del papel en la dirección que indica la flecha hasta que haga clic.

Amortiguador del papel

1. Despegue la primera etiqueta del papel de etiquetas.
   Despegue varias etiquetas, si son cortas, de forma que queden 5 cm de papel al descubierto.
2. Cargue el rollo de papel con la cara de impresión del papel hacia abajo.
3. Ajuste la posición del papel de forma que la parte de donde despegó la etiqueta quede por encima del sensor de etiqueta.

Sensor de etiqueta Etiqueta Papel en rollo Guía de etiquetas

1. Cierre la tapa del papel.

2. Manteniendo pulsado el botón 1, conecte la alimentación.

Se inicia el modo de prueba de funcionamiento y "Self test" aparece en la pantalla LCD.

1. Pulse el botón 3 ( ) cinco veces.

"Calibrate Label" aparece en la pantalla LCD.

1. Pulse el botón 4 ( )

Comienza la calibración del sensor de papel.

1. "En línea" aparecerá en la pantalla LCD si la calibración del sensor de papel se ha realizado correctamente.

Si la calibración del sensor de papel falla, aparecerá un mensaje de error en la pantalla LCD.

Para cargar papel con marca negra

1. Desconecte la alimentación.

2. Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.

3. Deslice el retén del amortiguador del papel en la dirección que indica la flecha A y luego suelte el bloqueo del amortiguador del papel.

Bloquee el amortiguador del papel cuando utilice papel de etiquetas con marca negra.

1. Cargue el rollo de papel con la cara de impresión del papel hacia abajo.

2. Compruebe que el papel se encuentre por encima del amortiguador del papel.

3. Ajuste la posición del papel de forma que no haya ninguna marca negra debajo del sensor de marcas negras.

Marca negra Papel en rollo Sensor de marcas negras Guía de etiquetas Sensor de marcas negras Retén del amortiguador del papel

1. Cierre la tapa del papel.

2. Manteniendo pulsado el botón 1, conecte la alimentación.

Se inicia el modo de prueba de funcionamiento y "Self test" aparece en la pantalla LCD.

9. Pulse el botón 3 ( ) cuatro veces.

"Calibrate BM" aparece en la pantalla LCD.

10. Pulse el botón 4 ( ).

Comienza la calibración del sensor de papel.

11. "En línea" aparecerá en la pantalla LCD si la calibración del sensor de papel se ha realizado correctamente.

Si la calibración del sensor de papel falla, aparecerá un mensaje de error en la pantalla LCD.

Consulte 4.7 Mensajes de error

Consulte 3.13 Selección del tipo de papel

PRECAUCION

No deje que se acumulen más de 10 hojas de papel cortado en la bandeja de recogida de papel (guía de etiquetas). Más de 10 hojas de papel pueden provocar un atasco de papel.
■ Vuelva a calibrar el sensor de papel cuando cambie a otro tipo de papel con marca negra.

3.13 Selección del tipo de papel

Seleccione un tipo de papel en "Paper select" en el modo de prueba de funcionamiento para cambiar el tipo de papel que vaya a utilizar.

1. Coloque el papel.
2. Manteniendo pulsado el botón 1, conecte la alimentación.

Se inicia el modo de prueba de funcionamiento y "Self test" aparece en la pantalla LCD.

1. Pulse el botón 3 ( ) tres veces.

"Paper select" aparece en la pantalla LCD.

1. Pulse el botón 4 ().

"Thermal roll" aparece en la pantalla LCD.

1. Cada vez que pulsa el botón 3 ( ) los tipos de papel van pasando por la pantalla LCD en el siguiente orden: Thermal Roll → Black mark → Label → Thermal roll. Siga pulsando el botón 3 ( ) hasta que aparezca el tipo de papel que desee utilizar.

2. Pulse el botón 4 ().

Consulte 3.11 Carga del papel

3.14 Colocación de la tapa del interruptor de alimentación

Coloque esta tapa para impedir el uso del interruptor de alimentación.

1. Presione la tapa del interruptor de alimentación hasta encajarla completamente en el compartimento del interruptor de alimentación.

Tapa del interruptor de alimentación

Inserte un destornillador u otro objeto puntiagudo en las ranuras de la tapa del interruptor de alimentación para extraerla.

3.15 Colocación de la tapa de conexiones

Coloque la tapa de conexiones en la parte trasera de la impresora.

La forma de la tapa de conexiones varía según el tipo de fuente de alimentación.

1. Presione la tapa de conexiones como se indica en el diagrama hasta que oiga un chasquido.

3.16 Extracción de la tapa de conexiones

Presione simultáneamente en el punto A a ambos lados para retirar la tapa de conexiones.

3.17 Instalación del controlador

Los controladores se incluyen en el disco CD-ROM que se suministra con la impresora.

Instale el controlador que requiera la impresora.

Para obtener información acerca de la instalación, funciones y operaciones del controlador, consulte la información que se facilita en el disco CD-ROM sobre cada controlador.

Visite el sitio siguiente para descargar las versiones e información más recientes del controlador.

http://www.citizen-systems.co.jp/english/support/download/printer/driver/

3.18 Precauciones para la creación de aplicaciones y operaciones prácticas

Si la impresión se realiza inmediatamente después del corte parcial y rotura del papel, es posible que la parte superior de la impresión siguiente quede distorsionada.

Se recomienda que antes de imprimir se haga avanzar el papel una línea después de realizado el corte.

Si utiliza una interfaz serie con una velocidad de transmisión de datos lenta, puede que aparezcan bandas blancas en las impresiones cuando se impriman gráficos o texto con degradado, que requieren grandes cantidades de datos.

Las interfaces USB pueden verse afectadas por interferencias electromagnéticas procedentes del host o ambientales.

Si fuera el caso, procure utilizar un cable con núcleos de ferrita en ambos extremos, ya que son muy eficaces eliminando las interferencias electromagnéticas (EMI).

4. MANTENIMIENTO Y LOCALIZACION DE AVERIAS

4.1 Limpieza periódica

Un cabezal de impresión o rodillo sucio puede reducir la calidad de impresión u ocasionar fallos de funcionamiento. Además, si se acumula polvo del papel en la lámina protectora del sensor, el papel no se podrá detectar correctamente. Recomendamos limpiar la impresora de forma regular (cada 2 ó 3 meses) como se indica a continuación.

1. Desconecte la alimentación.
2. Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.
3. Espere unos minutos hasta que se haya enfriado el cabezal de impresión.
4. Utilice un bastón de algodón humedecido en alcohol etílico para limpiar la suciedad y el polvo que pueda haberse acumulado en el cabezal de impresión o en el rodillo.
5. Utilice un bastoncillo de algodón humedecido en un poco de agua para limpiar la lámina protectora del sensor.

Antes de aplicarlo, asegúrese de que no haya gotas de agua en el bastoncillo de algodón.

Cabezal de impresión Rodillo Lámina protectora del sensor

PRECAUCION

■ El cabezal de impresión está caliente justamente después de imprimir. No lo toque.
■ No toque el cabezal de impresión con las manos desnudas o con un objeto metálico.
■ No utilice alcohol o limpiadores químicos para limpiar la superficie de la lámina protectora del sensor. De hacerlo, podría empañarla.
- Cuando las etiquetas adhesivas se cortan por completo, pueden quedar virutas de papel adheridas al rodillo, según las condiciones ambientales de la impresora, el diámetro del rodillo de papel y la calidad de la hoja de protección de las etiquetas.

4.2 Desbloqueo de la cizalla (1)

Si hay un objeto extraño o un atasco de papel que esté obstruyendo la cuchilla de la cizalla automática, ésta puede quedar en posición extendida y puede que aparezca el mensaje “Bloqueo cuchilla”.

Bloqueo cuchilla Abrir tapa y qui

Si aparece "Bloqueo cuchilla", desbloquee la cizalla como se indica a continuación.

1. Conecte la alimentación.
2. Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.
3. Retire el papel atascado incluido cualquier residuo del mismo. (Retire también el rollo de papel que haya en el portarrollo.)
4. Vuelva a colocar el rollo de papel y cierre la tapa del papel.

PRECAUCION

■ El cabezal de impresión está caliente justamente después de imprimir. No lo toque.
■ No toque el cabezal de impresión con las manos desnudas o con un objeto metálico.

Si, una vez realizado el procedimiento indicado en "Desbloqueo de la cizalla (1)" y posteriormente abierta la tapa del papel, la cuchilla de la cizalla automática está extendida, realice el procedimiento que se indica en "Desbloqueo de la cizalla (2)".

Consulte 4.3 Desbloqueo de la cizalla (2)

4.3 Desbloqueo de la cizalla (2)

La tapa del papel ha sido diseñada para abrirse si se bloquea la cizalla, presionando la palanca de apertura de la tapa. Si la tapa del papel no se abre de esta forma, siga el procedimiento que se indica a continuación para desbloquear la cizalla.

1. Apague la impresora y desenchufe el cable de alimentación de la toma de corriente eléctrica.
2. Presione el botón de apertura de la tapa delantera con un objeto puntiagudo, como un bolígrafo, y abra la tapa delantera siguiendo la dirección de la flecha A.

Desplace la tapa delantera 3 ó 4 mm en la dirección de la flecha A y gírela hacia delante.

1. Levante la lámina protectora y gire el engranaje de la cizalla en la dirección de la flecha B para retornar la cizalla automática a una posición que permita abrir la tapa del papel.

Gire el engranaje de la cizalla hasta que la cuchilla de la cizalla automática se retraiga en la dirección de la flecha C. Si la cuchilla de la cizalla automática no se mueve al girar el engranaje de la cizalla en la dirección de la flecha B, gírelo en la dirección contraria.

1. Tire de la palanca de apertura de la tapa hacia delante y abra la tapa.
2. Retire el objeto que haya ocasionado el bloqueo de la cizalla.
3. Cierre la tapa delantera.

Gire la tapa delantera en dirección contraria a la flecha A y desplácela hasta que encaje en su sitio.

1. Coloque un rollo de papel y cierre la tapa del papel.
2. Inserte el enchufe del cable de alimentación en una toma de corriente eléctrica y encienda la impresora.

Compruebe que el LED se ilumina en verde.

Lámina protectora Tapa del papel Cuchilla de la cizalla automática Engranaje de la cizalla Tapa delantera Palanca de apertura de la tapa Botón de apertura de la tapa delantera

PRECAUCION

■ Antes de empezar a realizar las tareas de mantenimiento, apague la impresora y desenchufe el cable de alimentación de la toma de corriente eléctrica.
■ Tenga cuidado para no tocar la cizalla manual mientras la tapa delantera está abierta.
■ Tenga cuidado para no tocar la abertura de la cizalla automática mientras la tapa del papel está abierta.
■ El cabezal de impresión está caliente justamente después de imprimir. No lo toque.
■ No toque el cabezal de impresión con las manos desnudas o con un objeto metálico.
■ Si el procedimiento anterior no retrae la cizalla automática, póngase en contacto con su distribuidor Citizen Systems.

4.4 Modo de prueba de funcionamiento

Pulse prolongadamente el botón 1 mientras enciende la impresora para acceder al modo de prueba de funcionamiento.

Utilice el botón 3 ( ) para seleccionar una función, y el botón 4 ( ) para ejecutarla.

Salvo el autodiagnóstico y la impresión de configuración de los interruptores de memoria, todas las funciones están exclusivamente destinadas al personal técnico. No utilice dichas funciones.

Autodiagnóstico

1. Con papel cargado, pulse prolongadamente el botón 1 mientras enciende la impresora.

Se inicia el modo de prueba de funcionamiento y "Self test" aparece en la pantalla LCD.

1. Pulse el botón 4 ().

Comienza el autodiagnóstico. La impresora imprime el nombre de modelo, la versión, la configuración de los interruptores DIP, la configuración de los interruptores de memoria y la lista de fuentes incorporadas.

CT-S801II XXXX-XXXX 20XX-XX-XX PROG : BOT-XXX.XXX PPGA : TTF-XXX.XXX PONT : ANK-XXX.XXX PONT : XXX-XXX.XXX CONF : XXX-XX-X SUM : XXXX-XXXX Interface Type USB or Serial Serial Interface Baud rate : 9600 bps Data bit : 8 bits Parity : None Handshaking : DTR/DSR Buffer Size 4K Bytes Versión de firmware Interfaz Estado de la comunicación serie (Sólo los modelos con interfaz serie o USB) Tamaño del búfer

Dip switches DS1 1 2 3 4 5 6 7 8 ON 0 OFF 0 0 0 0 0 Memory switches SW1 1 2 3 4 5 6 7 8 ON 0 0 0 0 0 0 0 ON 1 2 3 4 5 6 7 8 OFF 0 0 0 0 0 0 ON 1 2 3 4 5 6 7 8 ON 0 0 0 0 0 0 0 ON 1 2 3 4 5 6 7 8 OFF 0 0 0 0 0 0 0 ON SW4 1 2 3 4 5 6 7 8 ON 0 0 0 0 0 0 0 OFF 0 0 0 0 0 0

Nota:
*:Las impresoras con interfaz USB no disponen de interruptores DIP; por tanto, dichos interruptores DIP aparecerán desactivados del informe impreso del autodiagnóstico.

Impresión de configuración de los interruptores de memoria

1. Con papel cargado, pulse prolongadamente el botón 1 mientras enciende la impresora.

Se inicia el modo de prueba de funcionamiento y "Self test" aparece en la pantalla LCD.

1. Pulse el botón 3 (). ▼

"Printing MSW" aparece en la pantalla LCD.

1. Pulse el botón 4 ().

Se imprime una lista de la configuración de los interruptores de memoria actual.

El modo de prueba de funcionamiento tiene los submodos siguientes.

Función Descripción
Self test Realiza un autodiagnóstico.
Printing MSW Imprime la configuración de los interruptores de memoria.
Quick Setting *1 Ajusta los interruptores de memoria para hacerlos compatibles con determinados modelos.
Paper select *2 Selecciona el tipo de papel.
Calibrate BM *2 Se utiliza para calibrar el sensor de marcas negras.
Calibrate Label *2 Se utiliza para calibrar el sensor de etiquetas.

Notas:
*1: Los interruptores de memoria se ajustan automáticamente en sus valores óptimos seleccionando el fabricante y el modelo de la impresora que se va a cambiar.
*2: Modelos de impresión de etiquetas y modelos de marcas negras.

Elemento seleccionado

Manufacturer	Model	Paper width	Character space
CITIZEN	CBM1000	58 mm	—
		80 mm	—
	CT-S300	58 mm	—
		80 mm	—
	CT-S2000	58 mm	—
		60 mm	—
		80 mm	—
		83 mm	—
EPSON	T88	58 mm	0dot
			1dot
		80 mm	0dot
			1dot
	203dpi	58 mm	—
		60 mm	—
		80 mm	—

Configuración automática de los interruptores de memoria

MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
LineFeed	Valid	432dots	—
LineFeed	Valid	576dots	—
WaitData	Invalid	384dots	—
WaitData	Invalid	576dots	—
LineFeed	Valid	432dots	—
LineFeed	Valid	436dots	—
LineFeed	Valid	576dots	—
LineFeed	Valid	640dots	—
WaitData	Invalid	360dots	0dot
WaitData	Invalid	390dots	1dot
WaitData	Invalid	512dots	0dot
WaitData	Invalid	546dots	1dot
WaitData	Invalid	420dots	—
WaitData	Invalid	436dots	—
WaitData	Invalid	576dots	—

4.5 Función de bloqueo de las teclas

Presione prolongadamente el botón MENU con la impresora en marcha para modificar la configuración de los interruptores de memoria.

Active el bloqueo de las teclas para evitar que se hagan cambios accidentalmente.

Icono LOCK (candado) En línea Botón 3

Activación del bloqueo de las teclas

Para activar el bloqueo de las teclas, pulse prolongadamente el botón 3 (durante al menos tres segundos).

MENU desaparece y aparece el icono LOCK.

En este estado, no se puede entrar en el modo de configuración de los interruptores de memoria aunque pulse prolongadamente el botón MENU.

Desactivación del bloqueo de las teclas

Para desactivar el bloqueo de las teclas, pulse prolongadamente el botón 3 (durante al menos tres segundos).

El icono LOCK desaparece y aparece MENU.

4.6 Impresión de volcado hexadecimal

Los datos recibidos se imprimen en hexadecimal. Si se produjeran problemas como la pérdida o la duplicación de datos, etc., con esta función podrá verificar si la impresora está recibiendo los datos correctamente.

Cómo realizar la impresión de volcado hexadecimal

1. Coloque el papel.
2. Con la tapa del papel abierta, pulse prolongadamente el botón 1 mientras enciende la impresora y, a continuación, cierre la tapa del papel. Entre en el modo de impresión de volcado hexadecimal.
3. La impresora imprime "HEX dump print mode" seguido de los datos recibidos impresos en números hexadecimales y algunos caracteres.

Cómo detener la impresión de volcado hexadecimal

Siga uno de estos pasos para detener la impresión.

• Pulse el botón 1 (FEED) tres veces seguidas.
• Desconecte la alimentación.
• Reciba un comando de inicialización a través de una interfaz.

PRECAUCION

■ La impresora imprime “.” si no existen caracteres correspondientes a los datos.
■ Durante la impresión de volcado hexadecimal no funciona ningún comando.
■ Si los datos de impresión no ocupan una línea completa, pulse el botón 1 (FEED) para hacer avanzar el papel.

Ejemplo de impresión

HEX dump print mode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg.....

0D 0D 0D .....

4.7 Mensajes de error

- Fin papel

El final del rollo de papel se detecta en dos etapas, papel casi agotado y papel agotado.

Cuando se detecta que el papel está casi agotado, "PAPER LOW" aparece en la pantalla LCD y el LED se ilumina en naranja. Prepare un rollo de papel nuevo.

Cuando se detecta que se ha agotado el papel, "Fin papel" aparece en la pantalla LCD y el LED se ilumina en rojo. Coloque un rollo de papel nuevo.

- Tapa papel abre

No abra la tapa del papel mientras se está imprimiendo. Si abre la tapa del papel, el LED y la pantalla LCD se iluminarán en rojo. Compruebe el papel y saque siempre unos centímetros de papel hacia fuera de la impresora antes de cerrar la tapa del papel. La impresión se reanuda. Puede que sea necesario enviar un comando para reanudar la impresión según la configuración de los interruptores de memoria.

- Bloqueo cuchilla

Si la cizalla automática no se puede mover debido a un atasco de papel u otro motivo, el LED y la pantalla LCD se iluminarán en rojo. Elimine la causa del problema y pulse el pulsador 1 (FEED). Si la cizalla automática sigue sin funcionar y la tapa del papel no se abre, consulte "4.3 Desbloqueo de la cizalla (2)".

Consulte 4.3 Desbloqueo de la cizalla (2)

- Cabezal recal.

Cuando se imprimen caracteres densos, imágenes oscuras o durante mucho tiempo en un ambiente caluroso, la temperatura del cabezal de impresión aumenta. Si el cabezal de impresión sobrepasa una temperatura especificada, la impresora deja de imprimir y espera hasta que se enfríe el cabezal de impresión. Cuando esto sucede, el LED y la pantalla LCD se iluminan en naranja. La impresión se reanuda automáticamente cuando se haya enfriado el cabezal de impresión.

A continuación se muestra la situación que se da cuando se producen distintos errores.

La línea superior de la pantalla LCD indica el tipo de error y la línea inferior, la solución. Desplácese por los mensajes que tengan más de 16 caracteres.

Estado Mensaje	LED		Retroiluminación	Zumbador*2
Papel casi agotado PAPER	R LOW Naranja — No
Papel agotado Fin papel	Sustituir rollo papel.	Rojo Rojo Sí
Tapa delantera abierta Tapa front. abreCerrar tapa frontal		Rojo — Sí
Tapa del papel abierta	Tapa papel abreCerrar cubierta papel	Rojo — Sí
Cizalla bloqueada	Bloqueo cuchillaAbrir tapa y quitar atasco	Rojo Rojo Sí
Cabezal de impresión caliente	Cabezal recal.Espere, continuará.	Naranja — No
Error de la memoria	—	Rojo — No
Error de sistema	Error de sistemaContactar distribuidor	Rojo Rojo No
Error de tensión baja	Error B voltajeContactar distribuidor	Rojo Rojo No
Error de tensión alta	Error A voltajeContactar distribuidor	Rojo Rojo No
Error de etiqueta de marca negra	Error etiq./m.n.Controlar papel/calibración.	Rojo Rojo Sí
Error de calibración del sensor	Error calibrac.Controlar papel	Rojo Rojo Sí
Esperando ejecución de macro *1	Pulse una tecla-> Ejecutando macro	Parpadea en verde	—	No

Notas:
*1: El LED puede iluminarse durante la ejecución de una macro.
*2: El zumbador suena cuando MSW5-1 (ajuste del zumbador) está ajustado en ON. Tenga en cuenta, sin embargo, que algunas combinaciones de ajuste del MSW5-1 y MSW10-6 pueden variar las circunstancias en las que suene el zumbador.

4.8 Atascos de papel

Procure que no se obstruya la salida de papel y se produzcan atascos alrededor de la salida al imprimir.

Si el papel no puede salir de la impresora, puede arrollarse en el rodillo dentro de la impresora y provocar un error.

Si el papel se enrolla alrededor del rodillo, abra la tapa del papel y con cuidado tire del papel para sacarlo.

4.9 Precauciones al utilizar la interfaz serie

Al utilizar la interfaz serie, algunas condiciones de impresión pueden producir bandas blancas en las impresiones y fallos de alimentación. Para evitar estos problemas, modifique la configuración de los interruptores de memoria como se indica a continuación.

1. Cambie MSW7-1 (velocidad de transmisión en baudios serie) a un ajuste de velocidad de transmisión en baudios más alto.
2. Cambie MSW10-2 (velocidad de impresión) a un valor más bajo.

PRECAUCION

Según la velocidad de transmisión de la interfaz serie, la temperatura ambiente, el volumen de datos de impresión y otros factores, puede que la modificación de los ajustes anteriores no subsane el problema.

5.1 Vistas externas y dimensiones

(Unidad: mm)

Tipo con fuente de alimentación integrada

Tipo con adaptador de CA

5.2 Papel de Impresión

Utilice el papel que se muestra en la tabla siguiente o papel de calidad equivalente.

Tipo de papel Nombre del producto
Papel térmico en rollo recomendado	TF50KS-E2D, TF50KS-E o TF60KS-E de Nippon PaperPD150R o PD160R de Ohji PaperPA220AG, HP220A, HP220AB-1, F230AA, P220AB o PB670 (papel bicolor) de Mitsubishi Paper

a) Papel térmico en rollo

(Unidad: mm)

Anchura de papel 58 Área de impresión máxima 48 (Valor inicial) 4 6

Cara de impresión φ83 o menos D d 53-85 µm

Grosor del papel (μm)	53-75 75-85
Diámetro interno del tubo central d (mm)	12 25,4
Diámetro externo del tubo central D (mm)	18 32

PRECAUCION

Utilice papel térmico que haya sido enrollado de la siguiente forma:

■ Sin arrugar, apretado firmemente al tubo central.
■ Sin doblar.
■ Sin pegar al tubo central.
■ Enrollado con la cara de impresión hacia fuera.

b) Papel de etiquetas

A B C L D M E F G H I Posición de corte Dirección de alimentación de papel Área imprimible J K

Cara de impresión φ80 o menos D d

Especificaciones del papel en rollo

Grosor del papel de etiqueta (μm) 65 a	85
Grosor de la lámina protectora de etiquetas (μm)	60 o menos
Diámetro interno del tubo central d (mm)	25,4
Diámetro externo del tubo central D (mm)	32

(Unidad: mm)

Marca	Elemento Dimensiones
A	Ancho de la lámina protectora de etiquetas	57,5, 59,5, 79,5, 82,5 ± 0,5
B	Ancho de la etiqueta (Tamaño A) -4 ± 0,5
C	Borde izquierdo de la etiqueta	2 ± 0,5
D	Anchura de impresión (Tamaño A) -8
E	Margen superior 2 ± 1
F	Longitud de impresión 21	a 296
G	Margen inferior 2 ± 1
H	Posición de corte entre las etiquetas	1/2 × (Tamaño I)
I	Espacio entre las etiquetas	4 a 30
J	Longitud de la etiqueta 25	a 300
K	Paso de la etiqueta	I + J
L	Margen izquierdo	2 ± 1
M	Margen derecho 2 ± 1

PRECAUCION

■ Tenga presente los siguientes puntos cuando utilice la cizalla automática. Si obvia dicha información se podría producir un bloqueo de la cizalla o un fallo en la misma.
- Asegúrese de que la longitud del corte de papel es, como mínimo, de 29 mm.
- Asegúrese de que la posición de corte está entre las etiquetas. Corte el papel protector. No corte el papel de etiqueta (papel adhesivo)
- Calibre siempre el sensor de papel cuando cambie el tipo de papel protector de etiquetas.
Asegúrese de que los márgenes izquierdo y derecho del papel son, como mínimo, de 2 mm cada uno.

c) Papel con marca negra

A B C D Posición de corte E F Área imprimible Dirección de alimentación de papel G Marca negra (impresa en el reverso)

(Unidad: mm)

Marca	Elemento	Dimensiones
		M1 M2*
A	Borde derecho de marca negra 13	4 o más 79 o más
B	Borde izquierdo de marca negra 0	4 o menos 67,7	o menos
C	Altura de marca negra 5
D	Posición de corte en marca negra	2,5
E	Margen superior 6,5
F	Paso de marca negra 30 a 300
G	Margen inferior 9

Nota:
*:Sólo tipo de 3 pulgadas

PRECAUCION

■ El valor PCS de la marca negra debe ser, cómo mínimo, de 0,90.
En relación con la precisión de la alimentación con detección de marcas negras, permita un error de ±2 mm desde la posición de impresión de referencia, o un error máximo del -5% desde el valor establecido como longitud de impresión.
■ El área de impresión es la que se muestra en la imagen anterior cuando se utilicen marcas negras. No olvide dejar los márgenes adecuados. La impresora realizará una operación de salto de página si los datos de impresión sobrepasan el área de impresión.
■ Al imprimir en papel con marca negra, imprima fuera del área detectada por el sensor de marcas negras.

5.3 Ajuste manual de los interruptores de memoria

Los interruptores de memoria se utilizan para configurar distintos parámetros de la impresora. Los interruptores de memoria se pueden configurar manualmente (con la mano directamente en la impresora) o mediante comandos. En esta sección se explica cómo realizar la configuración manual.

La configuración de los interruptores de memoria se realiza en el modo de configuración de los interruptores de memoria o en el modo de configuración de los interruptores DIP virtuales. En el modo de configuración de los interruptores de memoria, puede ajustar los valores de MSW1 a MSW13. En el modo de configuración de los interruptores DIP virtuales, puede ajustar los valores de MSW1 a MSW6.

Para obtener información sobre cómo configurar los interruptores de memoria mediante comandos, consulte la Referencia de comandos.

Esquema del procedimiento

1. Entre en el modo de configuración de los interruptores de memoria o en el modo de configuración de los interruptores DIP virtuales.
2. Modifique los ajustes según sea necesario.
3. Vaya al menú correspondiente para guardar la configuración.
4. Guarde la configuración.

Modo de configuración de los interruptores de memoria

Mientras aparece "En línea", pulse prolongadamente el botón 4 (MENU) durante al menos dos segundos. O bien, con papel cargado, pulse prolongadamente el botón 3 y encienda la impresora.

Entre en el modo de configuración de los interruptores de memoria.

Power ON Info Valid

• Pulse el botón 1 ( ) o el botón 2 ( ) para seleccionar los elementos que va a ajustar.
• Pulse el botón 3 ( ) para seleccionar un valor del elemento seleccionador.
• Pulse el botón 4 (■) para ir al menú correspondiente para guardar la configuración.

- Para recuperar la configuración de fábrica de todos los interruptores de memoria: Pulse el botón 1 hasta que aparezca "Factory Setting /Set" (a partir de MSW13-6). Pulse prolongadamente el botón 4 durante al menos dos segundos. Todos los interruptores de memoria recuperan su configuración de fábrica.

Modo de configuración de los interruptores DIP virtuales

Con papel cargado, pulse prolongadamente el botón 2 mientras enciende la impresora.

Entre en el modo de configuración de los interruptores DIP virtuales.

MSU1 ON OFF 2 3 4 5 6 7 8

• Pulse el botón 1 (▶ para seleccionar un número de interruptor de memoria. (Los interruptores van pasando en este orden: MSW1 → MSW2 → ... → MSW6 → MSW1)
• Pulse el botón 2 (▶) para ir pasando del interruptor 1 al interruptor 8. (La selección forma un bucle, de 8 se pasa a 1.)
• Pulse el botón 3 ( ) para alternar entre ON y OFF.
• Pulse el botón 4 (■ para ir al menú correspondiente para guardar la configuración.

Menú para guardar la configuración

Save? YES NO BACK

• Pulse el botón 1 (YES) para guardar la configuración y volver a la pantalla “En línea”.
• Pulse el botón 2 (NO) para no guardar la configuración y volver a la pantalla "En línea".
• Pulse el botón 3 (BACK) para volver al modo anterior.

En la siguiente tabla se muestra la función de cada interruptor de memoria. (Los valores sombreados son ajustes de fábrica.)

Notas:
*1: Si los datos de impresión son muy densos, el cabezal de impresión está caliente, la transmisión de datos es lenta u otras circunstancias, el motor y la impresión podrían detenerse ocasionalmente, dando lugar a la aparición de bandas blancas en la impresión. Para imprimir datos de alta densidad, ajuste los MSW2-3 (Spool Print) en ON para reducir la aparición de bandas aunque ello aumente el tiempo de inicio de la impresión.
Con una interfaz serie, incremente la velocidad de transmisión para impedir que el motor se pare.
*2: Impresión de etiquetas
*3: Modo de marcas negras
*4: Los valores de los interruptores de memoria MSW7-X sólo tienen efecto cuando el interruptor DIP N° 1 está ajustado en OFF.
