BEDIENUNGSANLEITUNG CTS801II CITIZEN

Wenn Sie dieses Produkt entsorgen wollen, dann tun Sie dies bitte nicht zusammen mit dem Haushaltsmüll. Es gibt im Rahmen der WEEE-Direktive innerhalb der Europäischen Union (Direktive 2002/96/EC) gesetzliche Bestimmungen für separate Sammelsysteme für gebrauchte elektronische Geräte und Produkte.

Fr

Die Steckdose zum Anschluß dieses Druckers muß nahe dem Gerät angebracht und leicht zugänglich sein.

For Uses in Canada

ALLGEMEINE VORSICHTSMASSNAHMEN

• Lesen Sie sich das vorliegende Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät verwenden. Verwahren Sie es danach an einem sicheren, leicht zugänglichen Ort, um bei Bedarf darauf zurückgreifen zu können.
• Der Hersteller behält sich vor, die hierin enthaltenen Informationen ohne vorherige Ankündigung zu ändern.
• Jegliche Reproduktion und Weitergabe von Teilen oder der Gesamtheit des Dokuments ohne vorherige Genehmigung von Citizen Systems ist untersagt.
• Beachten Sie, dass Citizen Systems jegliche Haftung für Folgen aus dem Betrieb des Geräts unabhängig von im vorliegenden Handbuch enthaltenen Auslassungen, Fehlern oder Druckfehlern ausschließt.
• Beachten Sie, dass Citizen Systems keine Haftung für jegliche Störungen übernimmt, die infolge der Verwendung von in diesem Handbuch nicht autorisierten Zubehörteilen oder Verbrauchsmaterialien entstehen.
• Mit Ausnahme der in diesem Handbuch genannten Fälle darf das Gerät nicht selbst gewartet, zerlegt oder repariert werden.
• Beachten Sie, dass Citizen Systems keine Haftung für jegliche Störungen übernimmt, die infolge von unsachgemäßer Verwendung oder nicht geeigneter Betriebsumgebungen auftreten, auch wenn in diesem Handbuch nicht darauf hingewiesen wird.
• Daten sind im Allgemeinen für temporären Gebrauch und gespeichert nicht während eines ausgedehnten Zeitabschnitts oder dauerhaft. Beachten Sie, dass Citizen Systems jegliche Haftung für Schäden oder entgangene Verluste ausschließt, die aus Datenverlusten infolge von unvorgesehenen Ereignissen, Reparaturen, Tests oder sonstigen Umständen entstehen.
• Wenn Ihnen Auslassungen oder Fehler auffallen oder Sie Fragen haben, wenden Sie sich an Ihren Citizen Systems-Händler.
• Wenn Ihnen fehlende oder falsch sortierte Seiten auffallen, wenden Sie sich zwecks Ersatz an Ihren Citizen Systems-Händler.

Authorisierte Repräsentanz in Europa: Citizen Systems Europe GmbH

Mettinger Strasse 11

D-73728 Esslingen

Germany

Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste

Schalldruckpegel beträgt 70 dB(A) gemäss EN ISO 7779

Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäss

BildscharbV vorgesehen.

SICHERHEITSMASSNAHMEN ...DIE SIE STRIKT EINHALTEN MÜSSEN

Lesen Sie sich vor der erstmaligen Verwendung des Produkts die SICHERHEITSMASSNAHMEN sorgfältig durch.

Falsche Handhabung kann zu Unfällen führen (Brände, elektrische Schläge oder Verletzungen). Um Verletzungen von Benutzern und Dritten sowie materielle Schäden zu vermeiden, werden im Handbuch spezielle Warnsymbole verwendet, die auf wichtige Informationen hinweisen.

• Bewahren Sie das Handbuch danach an einem sicheren, leicht zugänglichen Ort auf, um bei Bedarf darauf zurückgreifen zu können.
• Einige der im Handbuch enthaltenen Beschreibungen sind möglicherweise für Ihr Druckermodell nicht von Bedeutung.

Nachstehend wird der Grad der Gefahren und Schäden beschrieben, die bei unsachgemäßem Betrieb des Druckers oder Nichtbeachtung der durch die Warnsymbole gekennzeichneten Hinweise entstehen können.

WARNHINWEIS

Bei Nichtbeachtung derartig gekennzeichneter Informationen kann es zu schweren oder tödlichen Verletzungen kommen.

VORSICHT

Die Nichtbeachtung von mit diesem Symbol gekennzeichneten Informationen kann zu Verletzungen oder materiellen Schäden führen.

Dieses Symbol wird verwendet, um Sie auf wichtige Informationen aufmerksam zu machen.

Dieses Symbol weist auf Gefahren durch elektrische Schläge und mögliche Schäden durch statische Elektrizität hin.

Dieses Symbol weist darauf hin, dass der Netzstecker des Geräts zu ziehen ist.

Dieses Symbol weist darauf hin, dass die Spannungsversorgung geerdet sein muss.

Dieses Symbol wird verwendet, um nützliche Informationen, wie Verfahren oder Anweisungen zur Benutzung hervorzuheben.

Dieses Symbol dient zur Warnung vor unzulässigen Eingriffen.

VORSICHTSMASSNAHMEN BEIMAUFSTELLEN DES DRUCKERS

WARNHINWEIS

■ Verwenden und lagern Sie das Gerät nicht an Orten, an denen es folgenden Einflüssen ausgesetzt ist:

* Flammen oder hohe Luftfeuchtigkeit.
* Direkte Sonneneinstrahlung.
* Heißluftströme oder Abwärme von Heizgeräten.
* Salzige Luft oder korrosive Gase.
* Unzureichende Belüftung.
* Chemische Reaktionen in Laboren.
* Ölnebel, Stahlpartikel oder Staub.
* Statische Elektrizität oder starke Magnetfelder.

• Die Nichtbeachtung dieser Warnhinweise kann zu Ausfällen des Druckers, Überhitzung sowie Rauch, Feuer oder elektrischen Schlägen führen.

■ Keine Gegenstände in den Drucker einführen. Keine Flüssigkeiten in den Drucker spritzen. Keine Gegenstände auf dem Drucker ablegen.
■ Lassen Sie keine Metallgegenstände wie Büroklammern, Heftklammern oder Schrauben in den Drucker fallen.
■ Stellen Sie keine Blumenvasen, Töpfe oder sonstige Behälter mit Flüssigkeiten auf dem Drucker ab.
■ Achten Sie darauf, dass keine Getränke oder sonstigen Flüssigkeiten in den Drucker geraten.
■ Keine Insektenvertilgungsmittel oder sonstige Chemikalien auf den Drucker sprühen.
- Wenn metallische Fremdkörper in den Drucker fallen, kann dies einen Ausfall des Druckers, Feuer oder Stromschläge verursachen. In derartigen Fällen ist der Drucker sofort abzuschalten und vom Netz zu trennen. Wenden Sie sich an Ihren örtlichen Citizen Systems-Händler.

Gehen Sie stets sachgemäß mit dem Drucker um:

■ Setzen Sie den Drucker keinen heftigen Stößen oder starken Erschütterungen aus (z. B. durch Darauftreten, Fallenlassen oder Schlageinwirkungen).
■ Den Drucker nicht demontieren oder sonstig modifizieren.

- Bei nicht sachgemäßem Umgang kann es zum Ausfall des Druckers, Überhitzung sowie Brand- und Rauchentwicklung oder elektrischen Schlägen kommen.

■ Platzieren, verwenden und lagern Sie den Drucker außerhalb der Reichweite von Kindern.
- Von elektrischen Geräten können bei unsachgemäßer Handhabung oder Verwendung Unfall- und Verletzungsrisiken ausgehen.
- Achten Sie darauf, dass sich das Netzkabel und die Signalkabel außerhalb der Reichweite von Kindern befinden. Der Drucker ist so aufzustellen, dass Kinder keinen Zugang zum Geräteinnern erlangen können.
- Die Kunststoffhülle, in der sich der Drucker bei der Lieferung befindet, ist ordnungsgemäß zu entsorgen oder außerhalb der Reichweite von Kindern aufzubewahren. Wenn die Hülle über den Kopf gezogen wird, besteht Erstickungsgefahr.

VORSICHT

Unter folgenden Bedingungen darf der Drucker nicht verwendet werden:

■ Vibrierende oder instabile Aufstellungsorte vermeiden.
■ Standorte vermeiden, an denen keine waagerechte Aufstellung des Druckers möglich ist:

- Der Drucker kann herunterfallen und Verletzungen verursachen.

• Die Druckqualität kann sich verschlechtern.

■ Die Belüftungsöffnungen des Druckers nicht abdecken.
■ Keine Gegenstände auf den Drucker stellen oder legen.
■ Den Drucker nicht mit Tüchern oder Decken abdecken oder einhüllen.

- Der entstehende Wärmestau könnte Gehäuseverformungen verursachen oder einen Brand entstehen lassen.

■ Stellen Sie den Drucker nicht in der Nähe von Rundfunk- oder Fernsehempfängern auf und schließen Sie ihn nicht an dieselbe Netzsteckdose an wie diese Geräte.

■ Vermeiden Sie es, den Drucker über nicht abgeschirmte Kabel oder Leitungen zu betreiben. (Verwenden Sie für die Signalleitungen abgeschirmte Kabel oder verdrillte Doppelkabel mit Ferritkernen oder andere Abschirmverfahren.)

Benutzen Sie den Drucker nicht zusammen mit Geräten, die starke Störstrahlung abgeben.

- Der Drucker kann den Radio- oder Fernsehempfang in der Umgebung beeinträchtigen. Es besteht auch die Möglichkeit, dass benachbarte elektrische Geräte den Drucker beeinflussen und dadurch Datenfehler oder Funktionsstörungen auftreten.

■ Installation in einer anderen Ausrichtung als vorgeschrieben.

- Andernfalls besteht die Gefahr von Fehlfunktionen, Ausfällen oder Stromschlag.

■ Der Drucker muss mit einem Erdungsanschluss verbunden werden.

- Erdschlüsse können elektrische Schläge verursachen.

■ Schließen Sie die Erdung des Druckers nicht an folgende Gegenstände an:

* Gasleitungen • Andernfalls besteht die Gefahr von Gasexplosionen.

* Erdungen von Telefonleitungen

* Blitzableiter

- Andernfalls besteht bei Blitzeinschlägen durch Spannungsspitzen Brand- oder Stromschlaggefahr.

* Wasserleitungen

- Wasserleitungen aus Kunststoff sind zur Erdung nicht geeignet (sofern keine Zustimmung der zuständigen Wasserwerke vorliegt).

■ Ziehen Sie vor dem Anschließen oder Trennen des Drucker-Erdungsleiters stets den Netzstecker des Geräts.

VORSICHTSMASSNAHMEN BEI DERHANDHABUNG DES DRUCKERS

WARNHINWEIS

Beachten Sie die nachstehenden Vorsichtsmaßnahmen zur

Stromversorgung und zum Netzkabel:

■ Den Netzstecker nicht mit feuchten Händen anschließen oder ziehen.

■ Betreiben Sie den Drucker ausschließlich mit der angegebenen Netzspannung und -frequenz.

■ Verwenden Sie für den Drucker ausschließlich das angegebene externe Netzteil.

■ Stellen Sie sicher, dass die Netzsteckdose, an die der Drucker angeschlossen ist, eine ausreichende Belastbarkeit aufweist.

■ Verwenden Sie zur Stromversorgung keine Anschlussleisten oder Mehrfachsteckdosen, an die gleichzeitig auch andere Geräte angeschlossen sind.

■ Säubern Sie den Netzstecker vor dem Anschließen an eine Steckdose von Staub und anderen Ablagerungen.

■ Verwenden Sie keine verformten oder beschädigten Netzkabel.

■ Bewegen Sie den Drucker nicht in eingeschaltetem Zustand.

- Eine unsachgemäße Handhabung kann zum Ausfall des Druckers, zu Brand- und Rauchentwicklung oder elektrischen Schlägen führen.

- Bei Überlastung kann sich das Netzkabel überhitzen und in Brand geraten oder der Schutzschalter ausgelöst werden.

■ Stellen Sie keine Gegenstände auf das Netzkabel. Stellen Sie den Drucker so auf, dass nicht auf das Netzkabel getreten wird.

Achten Sie darauf, dass das Netzkabel beim Benutzen und Transportieren des Druckers nicht verbogen oder verdreht und keinem Zug ausgesetzt wird.

■ Versuchen Sie nicht, das Netzkabel zu modifizieren.

■ Bringen Sie das Netzkabel nicht in die Nähe von Heizgeräten.

- Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann Aderbrüche oder Beschädigungen der Isolierung zur Folge haben, wodurch die Gefahr von Kriechströmen, elektrischen Schlägen oder Fehlfunktionen des Druckers besteht. Wenn das Netzkabel beschädigt wurde, wenden Sie sich bitte an Ihren Citizen-Systems-Händler.

Achten Sie darauf, dass der Zugang zu der verwendeten Steckdose nicht durch abgestellte Gegenstände behindert wird.

■ Versorgen Sie den Drucker über eine günstig platzierte Steckdose, die im Notfall schnell erreichbar ist.

- Ziehen Sie in einem Notfall zur schnellen Abschaltung den Netzstecker.

■ Stecken Sie den Netzstecker ordnungsgemäß in die Steckdose.

■ Ziehen Sie bei längerer Nichtbenutzung des Druckers den Netzstecker aus der Steckdose.

Nach dem Abschalten des Druckers und des daran angeschlossenen Geräts beim Trennen des Netzkabels oder der Signalleitung den Stecker und den Anschluss greifen.

VORSICHT

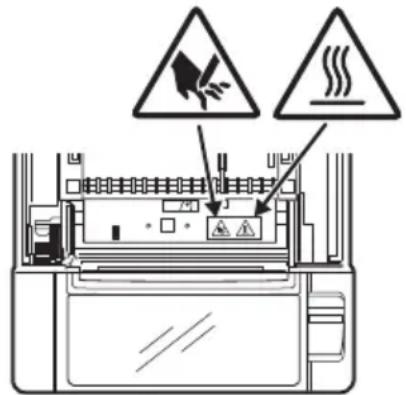

Der Warnaufkleber befindet sich an der in der untenstehenden Zeichnung gezeigten Position. Lesen Sie die Vorsichtsmaßnahmen sorgfältig durch, bevor Sie den Drucker in Betrieb nehmen.

DIESER AUFKLEBER WEIST DARAUF HIN, DASS BEI GEÖFFNETER PAPIERABDECKUNG VERBRENNUNGSGEFAHR DURCH HOHE TEMPERATUREN AM DRUCKKOPF SOWIE DIE GEFAHR VON SCHNITTVERLETZUNGEN DURCH DEN MANUELLEN UND AUTOMATISCHEN PAPIERSCHNEIDER BESTEHT.

■ Transportieren Sie diesen Drucker nicht mit eingesetzter Papierrolle.
- Es besteht die Gefahr von Fehlfunktionen oder Schäden am Drucker.

Beachten Sie die folgenden Hinweise, um Fehlfunktionen zu vermeiden.

■ Die Papierabdeckung darf während des Druckens nicht geöffnet werden.
■ Den Drucker nicht mit nicht ordnungsgemäß eingesetzter Papierrolle verwenden.
■ Kein Papier verwenden, dass nicht den Spezifikationen entspricht.
- Mögliche Beeinträchtigung der Druckqualität.
■ Verwenden Sie kein eingerissenes oder mit Klebestreifen zusammengefügtes Papier.
■ Nicht mit der Hand gewaltsam am bereits eingesetzten Papier ziehen.
■ Betätigen Sie die Tasten des Bedienungsfelds nicht mit spitzen Gegenständen.

■ Achten Sie darauf, dass die Kabelstecker fest in die zugehörigen Buchsen eingesteckt sind.

- Bei Querschaltung kann es zu Beschädigungen der Druckerelektronik oder der Hardware des Host-Systems kommen.

■ Schließen Sie den Drucker mit Geldlade-Kickout-Funktion ausschließlich an Geräte an, die ein Solenoid mit für die Geldlade-Kickout-Buchse geeigneten technischen Daten besitzen.

- Bei Nichtbeachtung dieser Vorsichtsmaßnahme können Funktionsfehler und Störungen auftreten.

VORSICHT

Beachten Sie die folgenden Hinweise, um bei Ausfällen des Geräts Verletzungen und Beschädigungen zu vermeiden.

■ Achten Sie bei geöffneter Papierabdeckung darauf, nicht den manuellen Papierschneider zu berühren, der sich im Papierauswurfschlitz befindet.
■ Die Druckoberfläche des Thermokopfes nicht berühren.
■ Berühren Sie während des Druckerbetriebs keine beweglichen Teile im Inneren des Druckers (z. B. Papierschneider, Zahnräder und aktive elektrische Bauteile).
■ Versuchen Sie nicht, den Drucker bei etwaigen Problemen selbst zu reparieren. Verständigen Sie den Citizen Systems-Kundendienst.
■ Achten Sie darauf, sich an der Druckerabdeckung nicht die Hände oder Finger einzuklemmen.
■ Achten Sie darauf, sich an scharfen Kanten am Drucker nicht zu verletzen und damit keine anderen Gegenstände zu beschädigen.
- Hier besteht Stromschlag-, Verbrennungs- und Verletzungsgefahr.

Falls beim Drucken Rauch, ungewöhnliche Gerüche oder Geräusche entstehen, brechen Sie den Druckvorgang sofort ab und ziehen Sie den Netzstecker aus der Steckdose.

TÄGLICHE WARTUNG

Beachten Sie bei der täglichen Wartung die folgenden Vorsichtsmaßnahmen:

■ Vor dem Reinigen schalten Sie stets den Drucker aus und ziehen Sie den Netzstecker.
■ Zum Abwischen des Oberfläche des Druckergehäuses ein weiches, trockenes Tuch verwenden.
Hartnäckige Verschmutzungen mit einem weichen Tuch entfernen, das leicht mit Wasser befeuchtet wurde.
Verwenden Sie keine organischen Lösungsmittel wie Alkohol, Verdünner, Trichlorethen, Benzol oder Keton. Verwenden Sie keine chemisch behandelten Reinigungstücher.
■ Zum Entfernen von Papierstaub einen weichen Pinsel verwenden.

VORSICHT

- Unmittelbar nach dem Drucken ist der Thermokopf sehr heiß, sodass Verbrennungsgefahr besteht. Warten Sie vor der Durchführung von Wartungsarbeiten ab, bis der Thermokopf abgekühlt ist.

Auf der folgenden Website finden Sie die Dokumentation, Treiber, Dienstprogramme und weitere Informationen:

http://www.citizen-systems.co.jp/english/support/index.html

INHALTSVERZEICHNIS

1. ALLGEMEINE ÜBERSICHT ...... 10

1.1 Funktionen.... 10

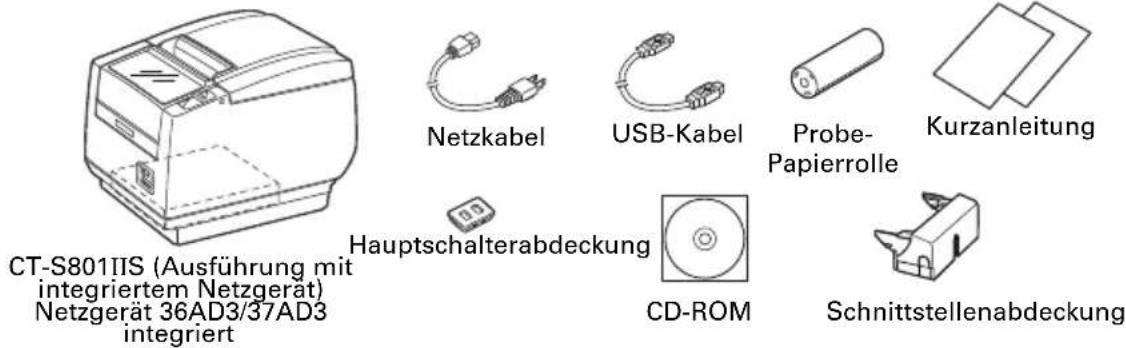

1.2 Auspacken 11
1.3 Modellklassifizierung.... 11
1.4 Grundlegende technische Daten.... 12

2. ERLÄUTERUNG DER DRUCKERKOMPONENTEN....14

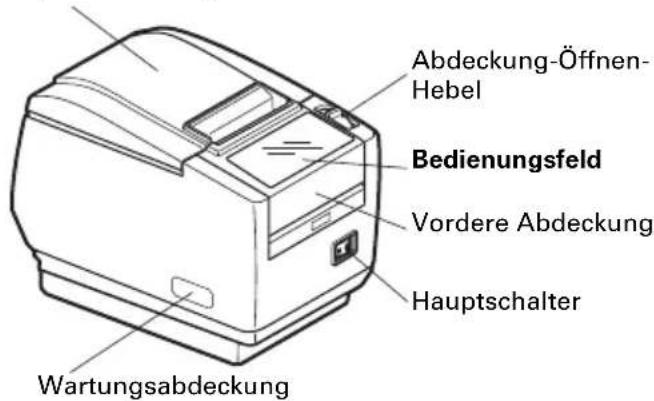

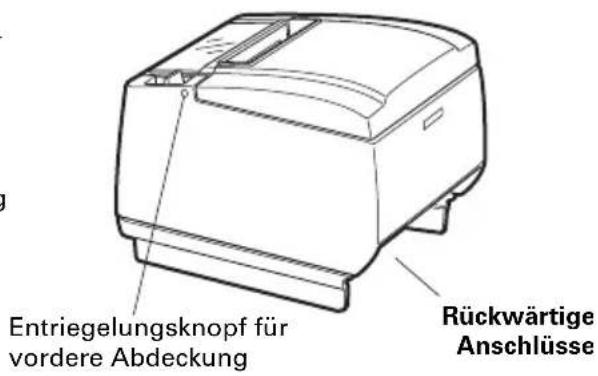

2.1 Ansicht des Druckers.... 14

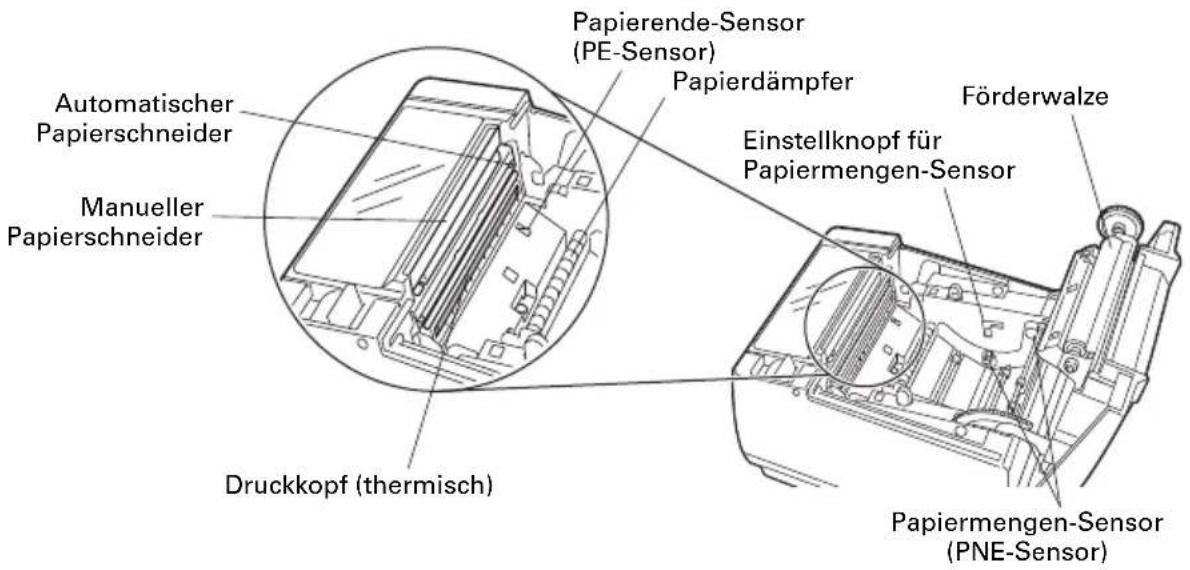

2.2 Unter der Papierabdeckung 17
2.3 Weitere integrierte Funktionen.... 19

3. EINRICHTUNG......21

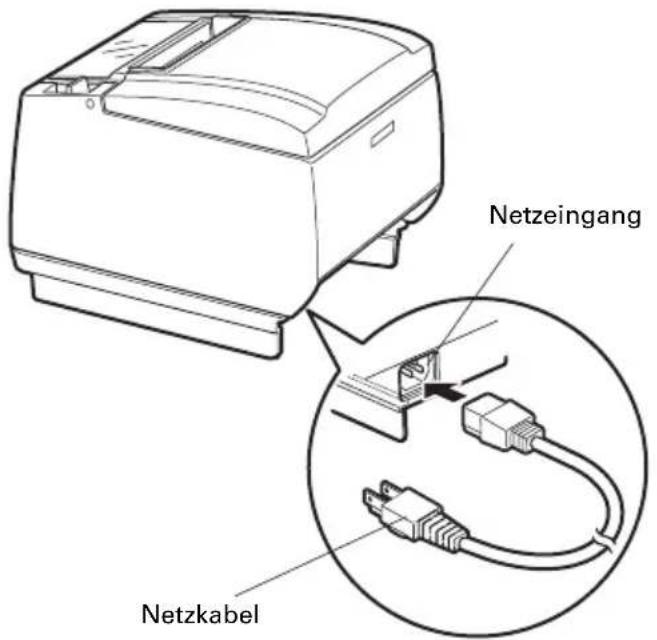

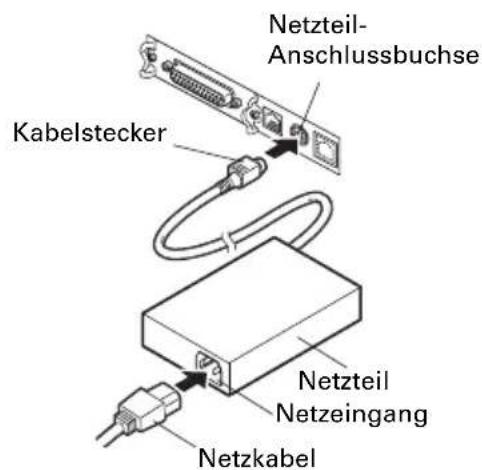

3.1 Anschließen des Netzkabels 21

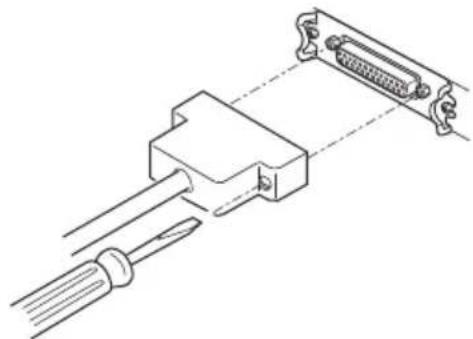

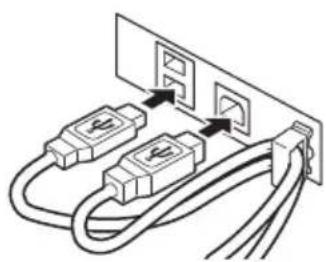

3.2 Anschließen von Schnittstellenkabeln 22
3.3 Bluetooth-Schnittstellenkarte 24

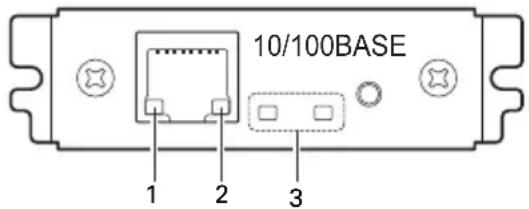

3.4 Ethernet-Schnittstellenkarte (LAN)...... 26

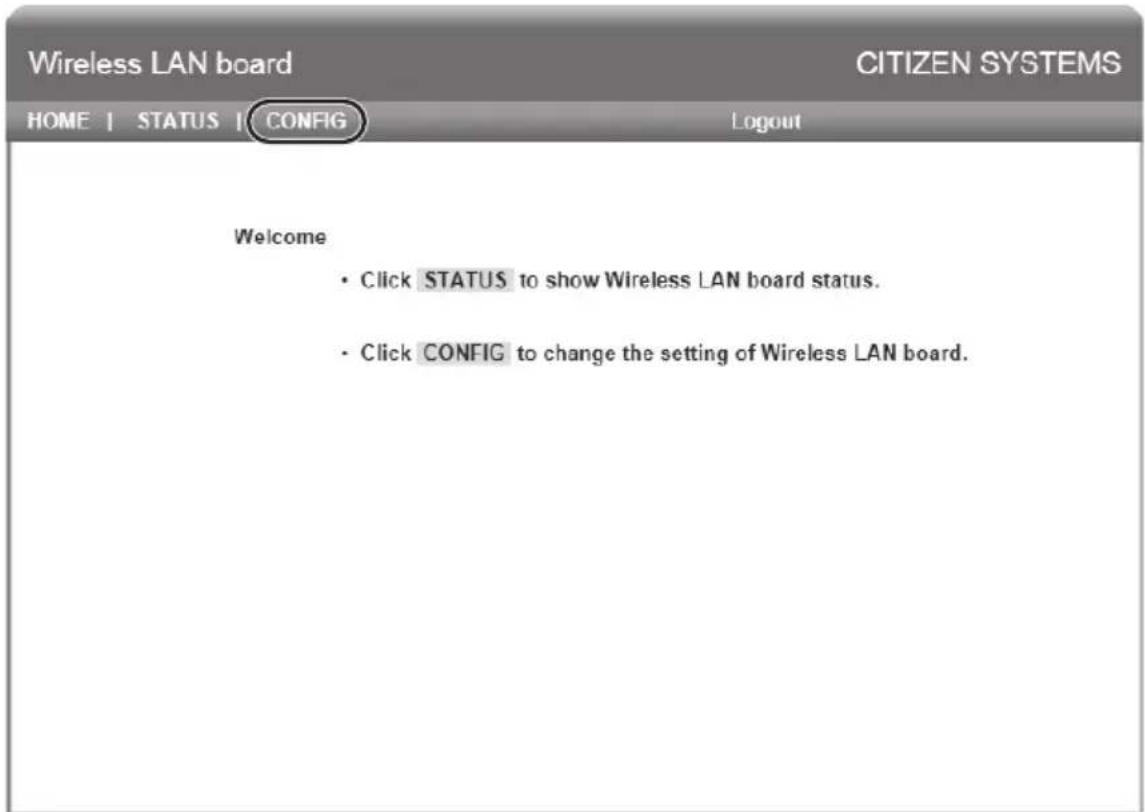

3.5 WLAN-Schnittstellenkarte.... 29

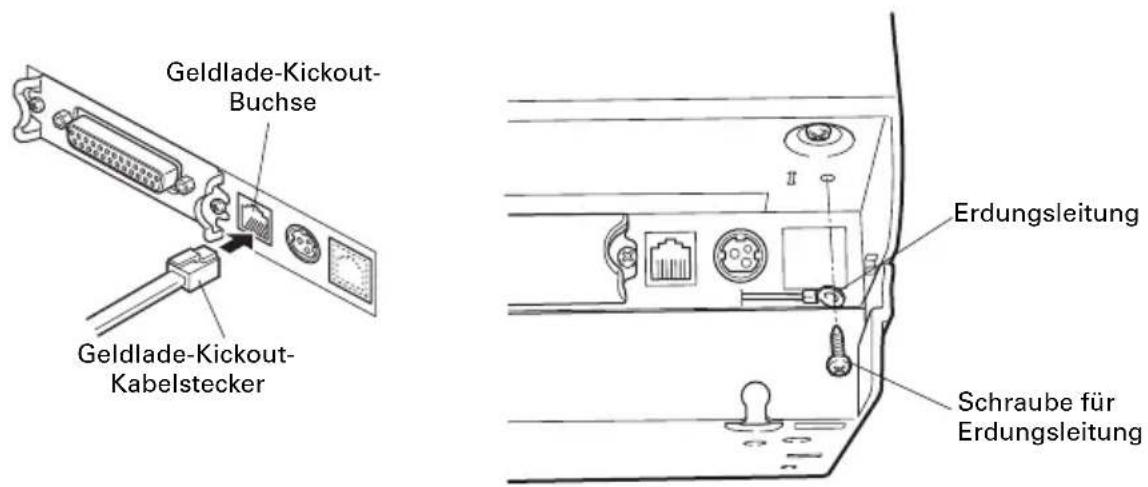

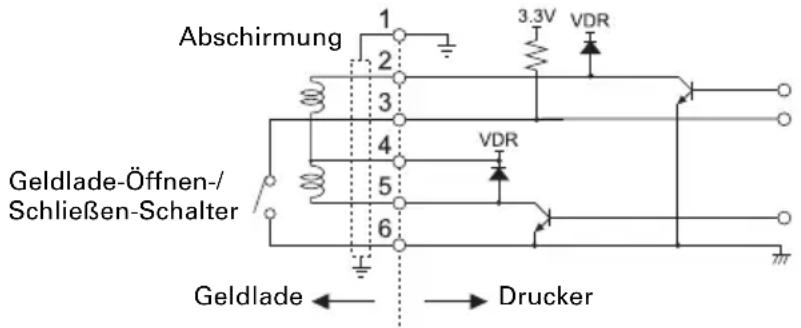

3.6 Anschließen der Geldlade.... 33

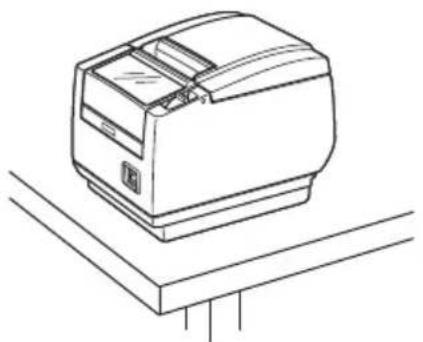

3.7 Hinweise zum Installieren des Druckers 35

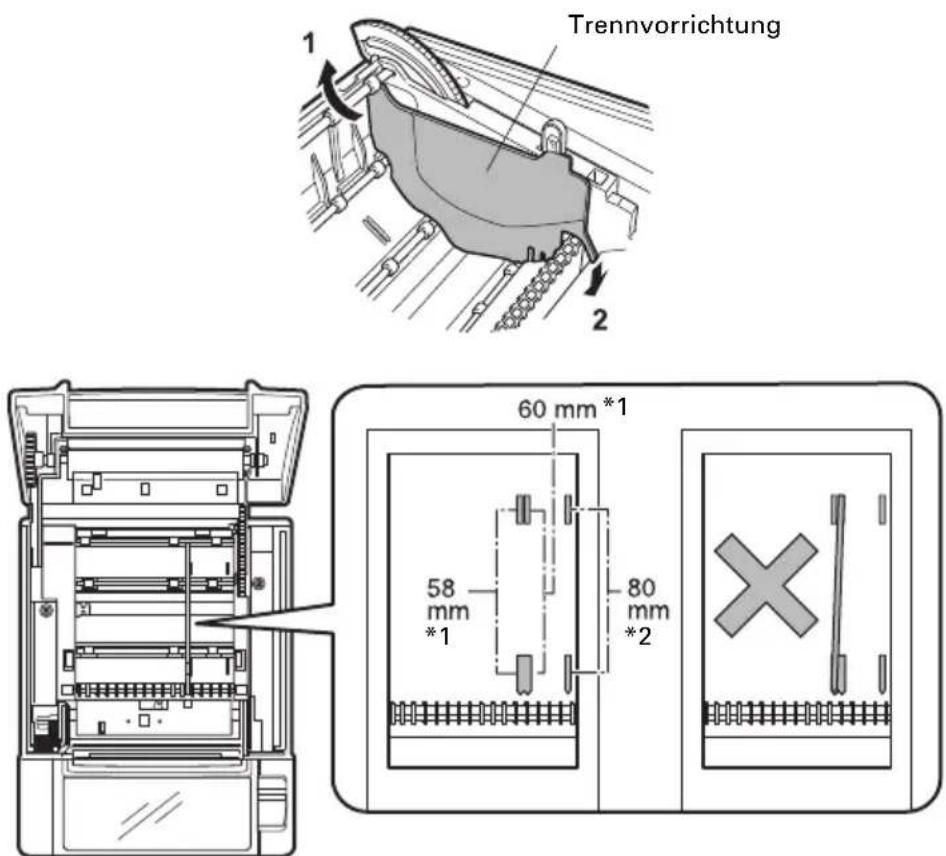

3.8 Trennvorrichtung für Papierrollen 36

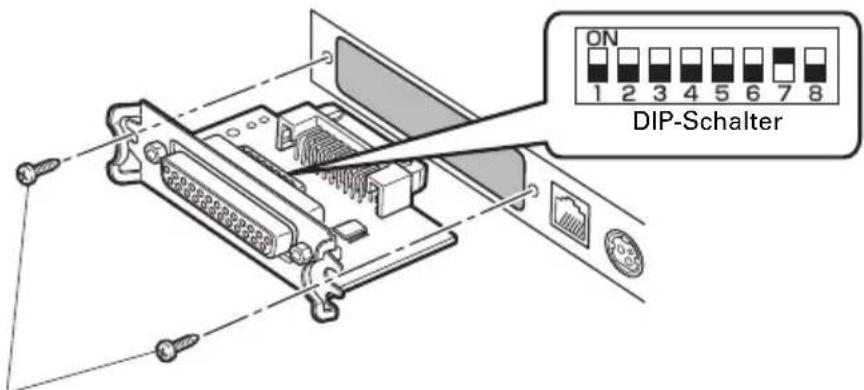

3.9 Einstellen des DIP-Schalters auf der seriellen Schnittstellenkarte.... 37

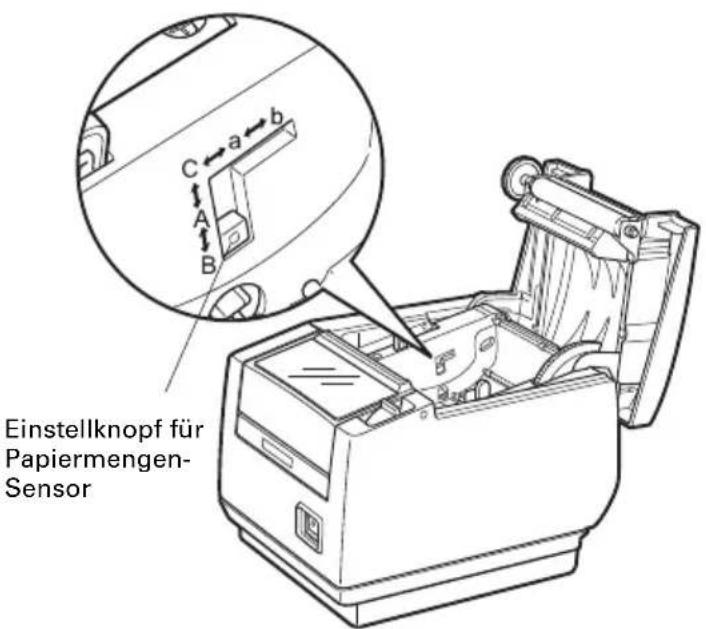

3.10 Einstellen des Papiermengen-Sensors 38

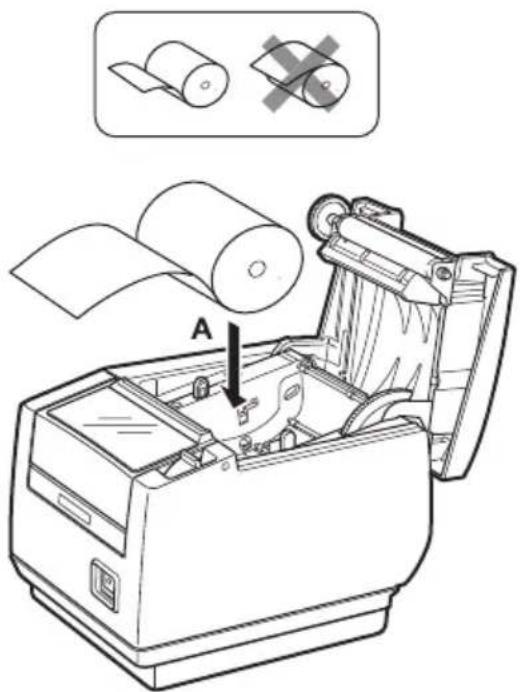

3.11 Einlegen von Papier.... 39
3.12 Kalibrierung des Papiersensors.... 40
3.13 Auswahl einer Papiersorte.... 43

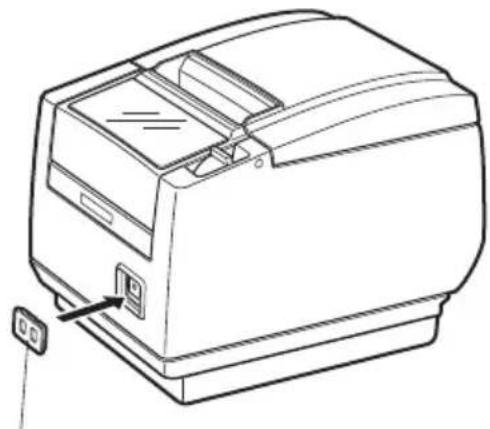

3.14 Anbringen der Hauptschalterabdeckung 44

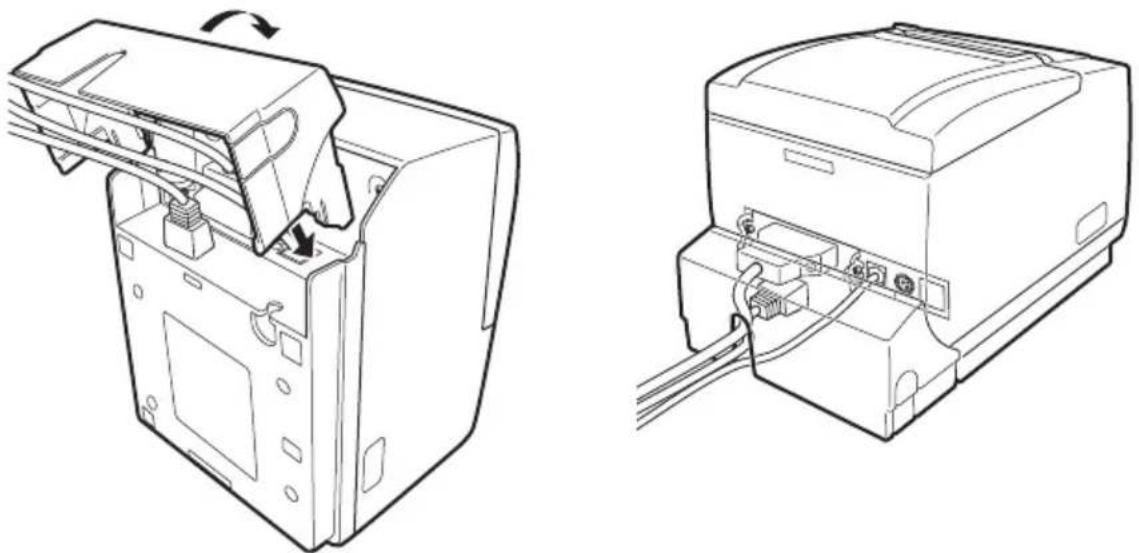

3.15 Anbringen der Schnittstellenabdeckung 44

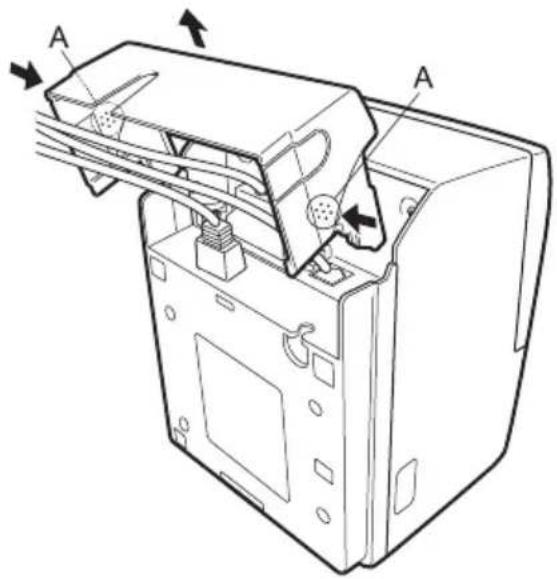

3.16 Entfernen der Schnittstellenabdeckung.... 45
3.17 Installieren eines Treibers.... 45
3.18 Vorsichtshinweise für die Erstellung von Anwendungen und praktische Nutzung 46

4. WARTUNG UND FEHLERBEHEBUNG......47

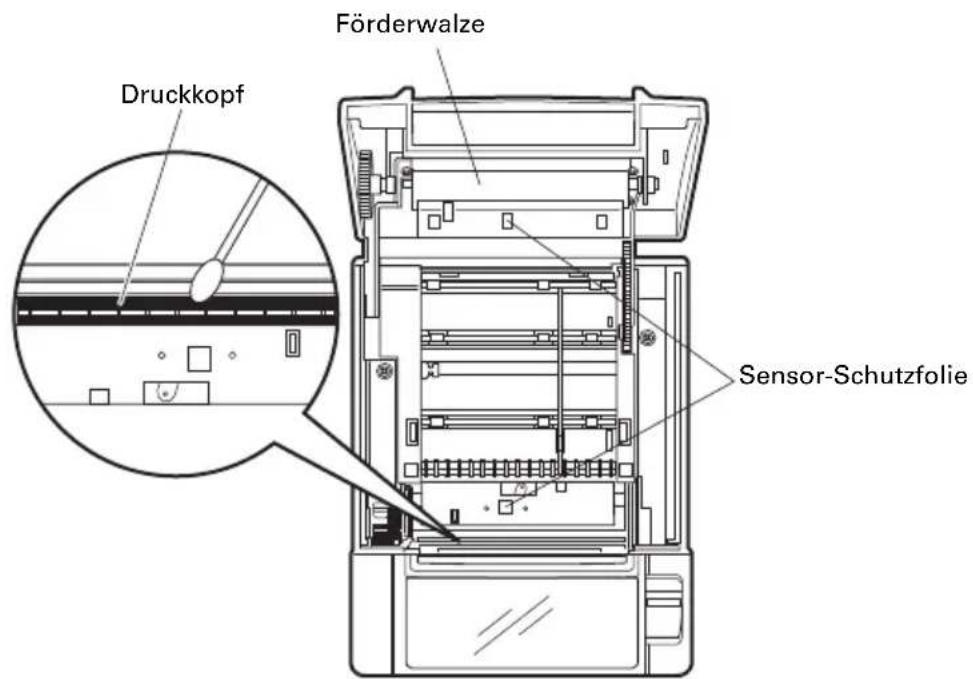

4.1 Regelmäßige Reinigung......47
4.2 Beheben einer Cuttersperre (1) 48

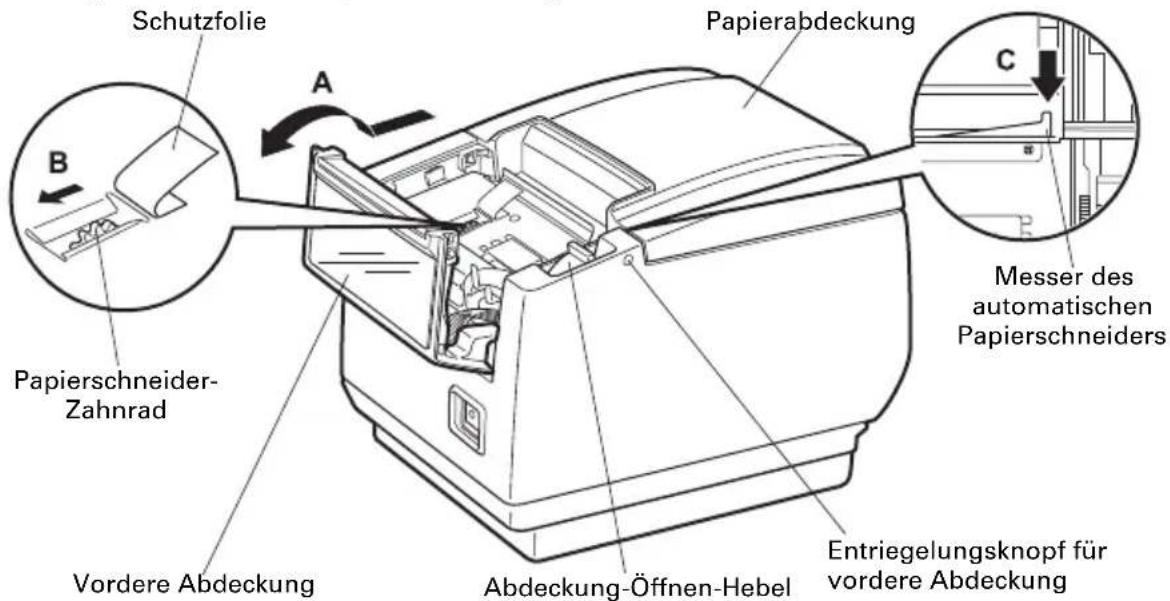

4.3 Beheben einer Cuttersperre (2) 49

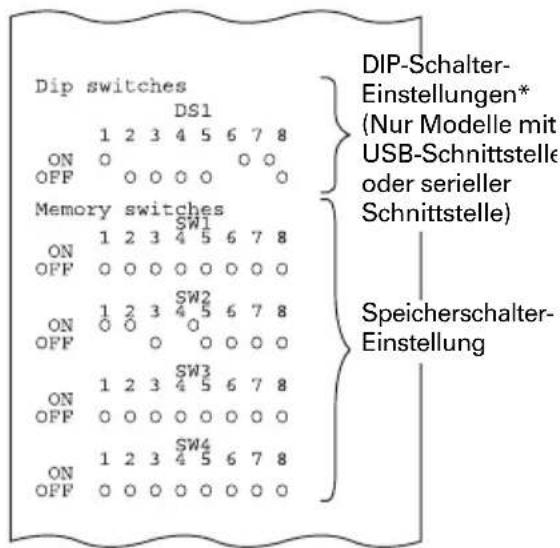

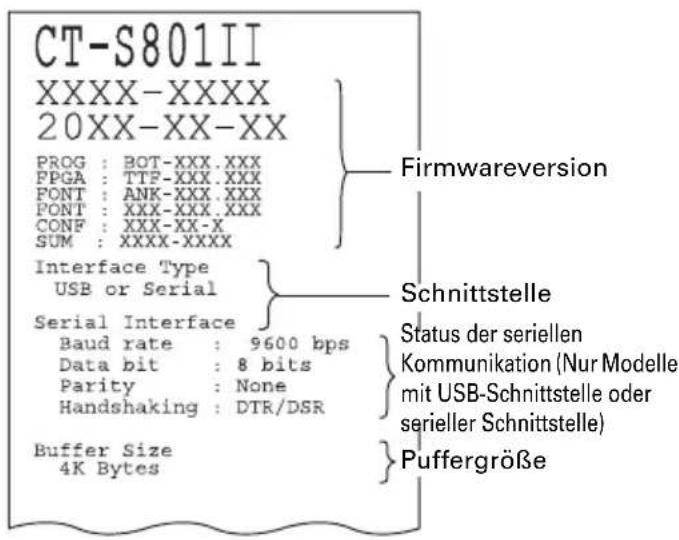

4.4 Funktionstest-Modus....50
4.5 Tastensperre-Funktion 52
4.6 Hexdump-Ausdruck.... 53
4.7 Fehlermeldungen.... 54
4.8 Papierstau....56
4.9 Vorsichtshinweise beim Betrieb der seriellen Schnittstelle..... 56

5. SONSTIGES....57

5.1 Äußere Ansicht und Abmessungen 57

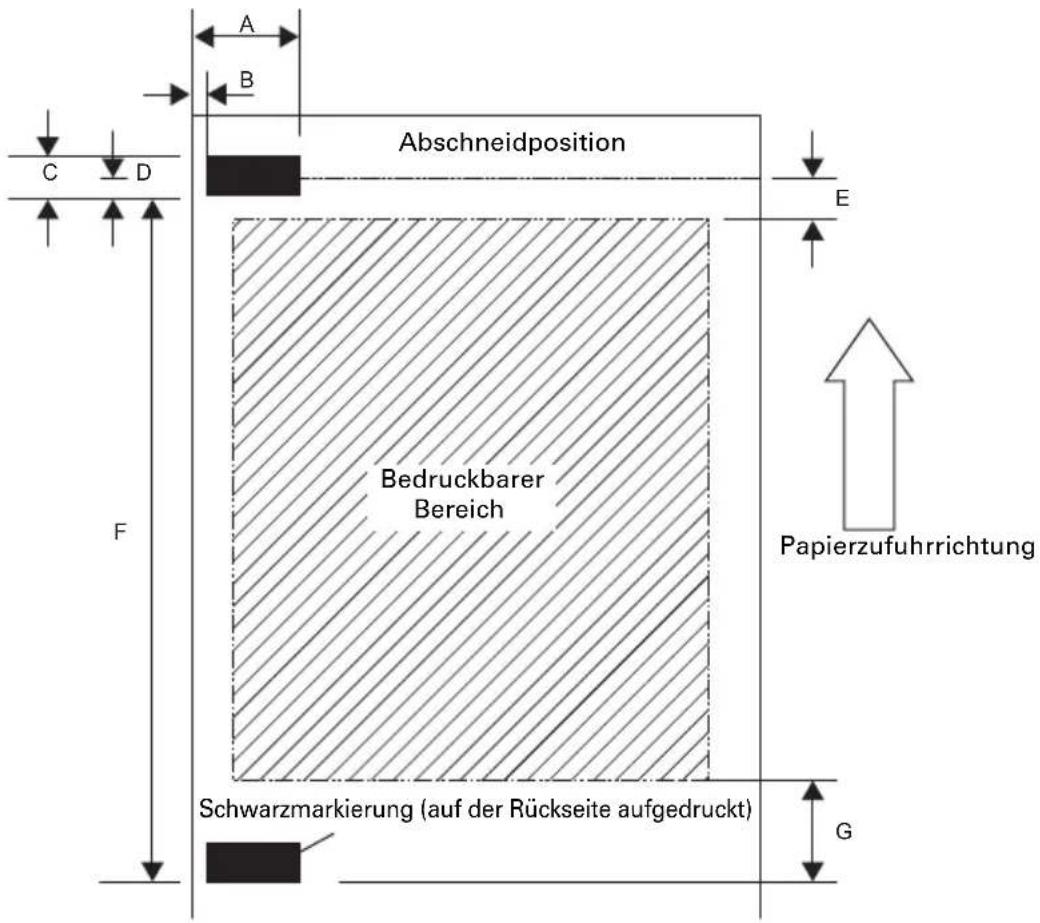

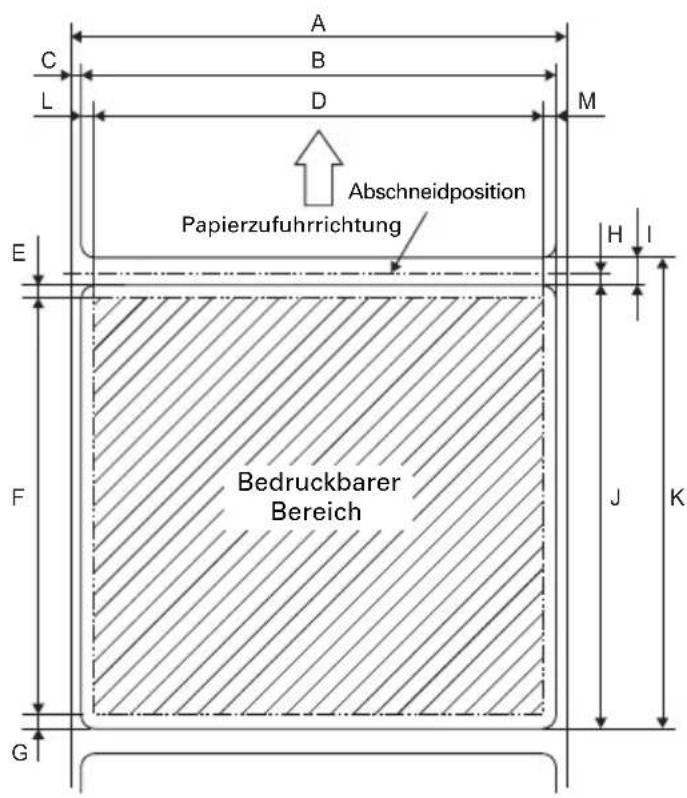

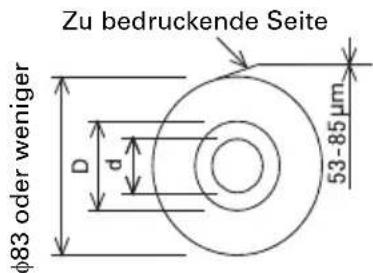

5.2 Druckpapier 58
5.3 Manuelle Einstellung von Speicherschaltern....61

1. ALLGEMEINE ÜBERSICHT

Die Modelle CT-S801II sind Thermo-Zeilendrucker, die sich für verschiedene Terminallösungen eignen, darunter Daten-, POS- und Küchenterminals.

Diese Geräte besitzen umfassende Funktionen und können in einer Vielzahl von Anwendungsbereichen eingesetzt werden.

1.1 Funktionen

• Druckgeschwindigkeit bis 300 mm/s
• Kompaktes Design ermöglicht die Installation überall (maximale Papierrollengröße 83 mm (3 Zoll))
• Auswahl zwischen zwei Modellen mit entweder 83/80 mm (3 Zoll) oder 60/58 mm (2 Zoll) Papierrollenbreite
• Modelle mit integriertem Netzgerät oder mit Netzteil lieferbar
• LCD-Display, LED und Signaltongeber zur Druckerstatus- und Fehleranzeige
• LCD-Display und vier Tasten zum einfachen Ändern der Einstellungen
  ● Schnell und leise arbeitender Papierschneider
• Einfache Behebung von Papierschneider-Blockierungen
  • USB-Stromversorgung AUS
• Wechselbare Schnittstelle
• Eingebaute Geldlade-Kickout-Schnittstelle
• Speicherschalter ermöglichen spezifische Anpassungen
• Benutzerspeicher für vom Benutzer definierte Sonderzeichen und Logos
• Druck von Strichcodes und 2D-Strichcodes wird unterstützt
  ● 16-stufige Graustufen und klarer Druck
  ● Papiersparfunktionen
• Unterstützung für japanische Kanji, Chinesisch (vereinfacht und traditionell) und Hangul
• Treiber und Dienstprogramm-Software mitgeliefert
• Unterstützung für Apple MFi-zertifizierte Bluetooth-Kommunikation (Bluetooth-Modell)
• Etikettenpapier oder Papier mit schwarzer Markierung wird je nach ausgewählten werkseitigen Optionen (Etikettendruckmodell) unterstützt.

1.2 Auspacken

Vergewissern Sie sich beim Auspacken des Druckers, dass alle nachstehend aufgeführten Komponenten vorhanden sind:

• Drucker: 1
  ● Schnittstellenabdeckung: 1
• Netzkabel: 1
  ● Hauptschalterabdeckung:1
  ● Probe-Papierrolle: 1 Rolle

• CD-ROM: 1

• Kurzanleitung: 2
  ● Netzteil: 1

• USB-Kabel*2: 1

Hinweise:

*1: nur CT-S801IIA
*2: nur Modelle mit USB-Schnittstelle In bestimmten Märkten

CT-S801IIS (Ausführung mit integriertem Netzgerät) Netzgerät 36AD3/37AD3 integriert Hauptschalterabdeckung CD-ROM Schnittstellenabdeckung Netzkabel USB-Kabel Probe-Papierrolle Kurzanleitung

CT-S801IIS (Ausführung mit integriertem Netzgerät) Netzgerät 36AD3/37AD3 integriert

Hauptschalterabdeckung

CT-S801IIA
(Ausführung mit Netzteil)

Netzteil

(36AD2/37AD5)

Kurzanleitung

Netzkabel

USB-Kabel

Probe-
Papierrolle

CD-ROM

Schnittstellenabdeckung

1.3 Modellklassifizierung

Die Modellbezeichnungen geben die Funktionsausstattung der Druckermodelle nach dem folgenden Schema an:

CT - S801IIS 3 RS E - BK - P L M1

Stromversorgung

DC:Keine Stromversorgung

S: Ausführung mit integriertem Netzgerät

A: Ausführung mit Netzteil

Papierbreite

3: 80/83 mm (3 Zoll)

2: 58/60 mm (2 Zoll)

Schnittstelle

PA: Parallel

RS: Seriell, RS-232C

UB: nur USB

UH: USB mit Hub

ET: Ethernet (Standardausführung)

ES: Ethernet (Multifunktionsausführung)

UP: Powered USB

BT: Bluetooth

Einige Kombination sind eventuell nicht verfügbar. Wenden Sie sich vorab an Citizen.

Hinweise:

*1: Netzkabel, Verschraubung der seriellen Schnittstelle, Firmware und weitere technische Details können je nach Markt variieren.
*2: nur 3-Zoll-Ausführung

1.4 Grundlegende technische Daten

Merkmal Technische Daten
Modell CT-S801II
Druckverfahren Thermo-Zeilenpunktdruck
Druckbreite *1 80 mm/640 Punkte, 72 mm/576 Punkte, 64 mm/512 Punkte, 54,5 mm/436Punkte, 54 mm/432 Punkte, 52,5 mm/420 Punkte, 48 mm/384 Punkte, 45 mm/360 Punkte, 48,75 mm/390 Punkte, 68,25 mm/546 Punkte
Punktdichte 8 × 8 Punkte/mm (203 dpi)
Druckgeschwindigkeit 300 mm/s (max., Druckdichte 100 %, 2400 Punktzeilen/s)150 mm/sec (1200 Linien/s) (bei Etikettendruck)
Anzahl Druckspalten *2	—	Maximale Anzahl der Zeichen (Spalten)				Punktkonfiguration (Punkte)
	Papierbreite Schrift	83 mm	80 mm	60 mm	58 mm
	Schrift A	53	48	36	35	12 × 24
	Schrift B	71	64	48	46	9 × 24
	Schrift C	80	72	54	52	8 × 16
Zeichengröße*3	Schrift A: 1,50 × 3,00 mmSchrift B: 1,13 × 3,00 mmSchrift C: 1,00 × 2,00 mm
Zeichentyp	Alphanumerisch, international, PC437/850/852/857/858/860/863/864/865/866,WPC1252, katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3
Flüssigkristall-Display (LCD)	128 × 32 Punkte, STN-Flüssigkristall-Display, weiße/rote LED-Hintergrundbeleuchtung
Benutzerspeicher	384 KB (zum Speichern von benutzerdefinierten Zeichen und Logos)
Strichcode-Typen	UPC-A/E, JAN (EAN) 13/8 Spalten, ITF, CODE39, CODE128, CODABAR (NW-7),CODE93, PDF417, QR Code, GS1-DataBar
Zeilenabstand	4,23 mm (1/6 Zoll) (per Befehl veränderbar)
Papierrolle	Papierrolle: 83_-1^+0 mm/ 80_-1^+0 mm/ 60_-1^+0 mm/ 58_-1^+0 mm × max. φ83 mmPapierstärke: 65 bis 75 μm (Kernrohr-Durchmesser: innen 12 mm / außen 18 mm)75 bis 85 μm (Kernrohr-Durchmesser: innen 25,4 mm / außen 32 mm)85 bis 150 μm (Kernrohr-Durchmesser: innen 25,4 mm / außen32 mm: wird nur von Modellen mit Etikettendruck unterstützt)
Schnittstelle	Seriell (RS-232C-kompatibel), Parallel (IEEE 1284-kompatibel), USB, USB mitHub, Ethernet, Powered USB, Bluetooth (3.0), WLAN (802.11b/g oder 802.11a/b/g/n)
Geldlade-Kickout-Funktion	2 Fächer werden unterstützt
Puffergröße	4 kByte / 45 Byte
Versorgungsspannung	24 V Gleichspannung ±5 %
Leistungsaufnahme	Ca. 45 W (normaler Druckbetrieb), 3 W (Standby)
Netzteil *4(36AD2/3, 37AD3/5)	Nenn-Eingangsspannung: 100 bis 240 V AC, 50/60 Hz, 150 VANenn-Ausgangsspannung: 24 V DC, 2,1 A

Merkmal Technische Daten
Gewicht	CT-S801IIS: Ca. 2 kg, CT-S801IIA: Ca. 1,6 kg
Äußere Abmessungen	CT-S801IIS: 145 (B) × 192 (T) × 148 (H) mmCT-S801IIA: 145 (B) × 192 (T) × 120 (H) mm
Betriebstemperatur und Luftfeuchtigkeit	5 bis 45 °C, 10 bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Lagertemperatur und Luftfeuchtigkeit	-20 bis 60 °C, 10 bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Zuverlässigkeit Lebensdauer Druckkopf: 150 km, 200 Millionen Impulse (normale Temperatur/Luftfeuchtigkeit, Papiersorte und -stärke gemäß Empfehlung) Lebensdauer automatischer Papierschneider: 2 Millionen Schnitte (normale Temperatur/Luftfeuchtigkeit, empfohlene Papiersorte und -stärke)
Sicherheitsstandard *5	UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Hinweise:
*1: Bei Papierbreite 83, 80, 60 oder 58 mm.
*2: Die Anzahl der druckbaren Spalten wird per Speicherschalter eingestellt. Die Spaltenangaben in dieser Tabelle beziehen sich auf ein typisches Modell. Die Anzahl der druckbaren Spalten ist je nach Druckerspezifikation unterschiedlich.
*3: Da die angegebene Zeichengröße jeweils einen Leerbereich beinhaltet, der das Zeichen umgibt, sieht das tatsächliche Zeichen kleiner aus.
*4: Das Netzteil 36AD2/37AD5 wird mit dem CT-S801IIA als Zubehör mitgeliefert. Das Netzgerät 36AD3/37AD3 ist in den CT-S801IIS integriert.
*5: Wird erfüllt, sofern das Netzteil von Citizen Systems (36AD2/3, 37AD3/5) eingesetzt wird.

2. ERLÄUTERUNG DER DRUCKERKOMPONENTEN

2.1 Ansicht des Druckers

Bezeichnungen der Komponenten

Papierabdeckung

Abdeckung-Öffnen- Hebel Bedienungsfeld Vordere Abdeckung Hauptschalter Wartungsabdeckung

(Vorderansicht) (Rückansicht)

Entriegelungsknopf für vordere Abdeckung Rückwärtige Anschlüsse

- Papierabdeckung

Wird zum Einlegen von Papier geöffnet.

(Bei Modellen für Etikettendruck ist die Papierabdeckung mit einer Etikettenführung versehen.)

● Abdeckung-Öffnen-Hebel

Mit diesem Hebel wird die Papierabdeckung geöffnet.

• Vordere Abdeckung

Öffnen und schließen Sie diese Abdeckung, um eine Blockierung des Papierschneidemessers zu beheben.

Siehe 4.3 Beheben einer Cuttersperre (2)

● Entriegelungsknopf für vordere Abdeckung

Drücken Sie diesen Knopf, um die vordere Abdeckung zu öffnen.

- Hauptschalter

Drücken Sie diesen Schalter, um das Gerät ein- bzw. auszuschalten.

- Wartungsabdeckung

Für dieses Produkt nicht zutreffend.

Wird nicht verwendet. Nicht entfernen.

Die Wartungsabdeckung darf nicht geöffnet werden.

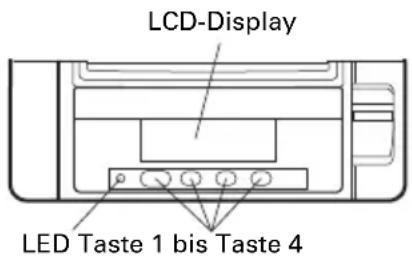

Bedienungsfeld

LCD-Display LED Taste 1 bis Taste 4

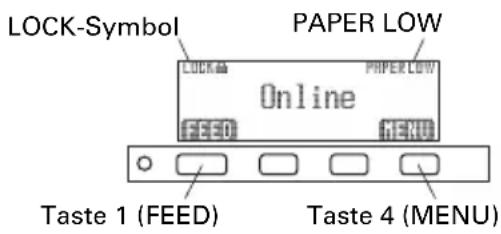

LOCK-Symbol PAPER LOW ONLINE FEED MENU Taste 1 (FEED) Taste 4 (MENU)

Ein Beispiel für eine Anzeige im LCD-Display ist oben rechts dargestellt.

• LCD-Display
  Zeigt Druckerstatus, Tastenbezeichnungen, Fehlertypen und Meldungen an.

LED

Leuchtet grün bei eingeschalteter Versorgungsspannung und erlischt bei ausgeschalteter Spannung.

Blinkt grün, während Daten empfangen werden.

Leuchtet rot in speziellen Betriebsarten und bei Störungen.

Leuchtet orange, wenn der Papiervorrat zur Neige geht oder der Druckkopf heiß wird.

• Taste 1 bis Taste 4
  Die Funktionsbelegung dieser Tasten ist je nach aktiver Betriebsart unterschiedlich. Die Tasten sind von links nach rechts als „Taste 1“ bis „Taste 4“ durchnummeriert.

FEED-Taste

Drücken Sie diese Taste, um den Papiervorschub zu betätigen.

Um eine Cuttersperre zu beseitigen, entfernen Sie die Ursache der Blockierung des Papierschneidemessers, schließen Sie die Papierabdeckung und drücken Sie die FEED-Taste.

Siehe 4.7 Fehlermeldungen

- MENU-Taste

Drücken und halten Sie diese Taste (mindestens zwei Sekunden lang), um den Speicherschalter-Einstellmodus aufzurufen.

Siehe 5.3 Manuelle Einstellung von Speicherschaltern

- PAPER LOW

Wird angezeigt, wenn der Papiervorrat auf der Rolle zur Neige geht.

- LOCK-Symbol

Dieses Symbol weist darauf hin, dass die MENU-Taste gegen Betätigungen gesperrt ist.

Siehe 4.5 Tastensperre-Funktion

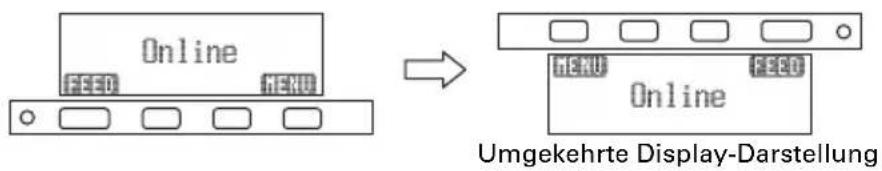

LCD-Display bei vertikaler Ausrichtung oder Wandmontage

Sie können die Darstellung des LCD-Displays durch Ändern der Speicherschaltereinstellungen umkehren, wenn der Drucker vertikal aufgestellt oder an einer Wand montiert wird.

Online FEED HENU → HENU Online Umgekehrte Display-Darstellung

Siehe 5.3 Manuelle Einstellung von Speicherschaltern

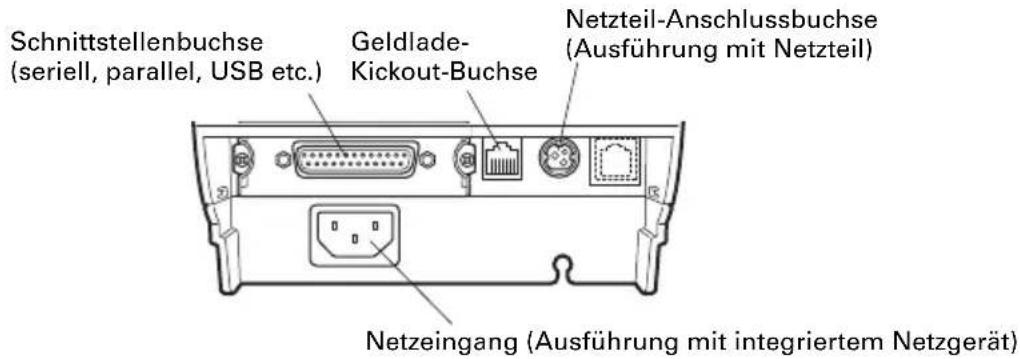

Rückwärtige Anschlüsse

Schnittstellenbuchse (seriell, parallel, USB etc.) Geldlade- Kickout-Buchse Netzeil-Anschlussbuchse (Ausführung mit Netzteil) Netzeingang (Ausführung mit integriertem Netzgerät)

● Schnittstellenbuchse (seriell, parallel, USB etc.)

Anschluss für das Schnittstellenkabel.

Die serielle Schnittstellenkarte ist mit einem DIP-Schalter versehen.

• Geldlade-Kickout-Buchse

Zum Anschließen des Kabels von der Geldlade.

- Netzteil-Anschlussbuchse (Ausführung mit Netzteil)

Zum Anschließen des Kabels vom Netzteil.

- Netzeingang (Ausführung mit integriertem Netzgerät)

Anschluss für das Netzkabel.

2.2 Unter der Papierabdeckung

Papierende-Sensor (PE-Sensor) Papierdämpfer Förderwalze Automatischer Papierschneider Einstellknopf für Papiermengen-Sensor Manueller Papierschneider Druckkopf (thermisch) Papiermengen-Sensor (PNE-Sensor)

- Förderwalze

Bewirkt den Papiervorschub.

Die Förderwalze darf nur ausgebaut werden, wenn dies zu Wartungszwecken erforderlich ist.

● Papiermengen-Sensor (PNE-Sensor)

Erkennt, dass der Papiervorrat auf der Rolle zur Neige geht. Durch Anpassen der Sensorposition können Sie festlegen, wann das baldige Ende des Papiervorrats gemeldet werden soll.

- Einstellknopf für Papiermengen-Sensor

Passen Sie die Einstellung des Papiermengen-Sensors an die Stärke der verwendeten Papiersorte an.

Siehe 3.10 Einstellen des Papiermengen-Sensors

● Manueller Papierschneider

Zum manuellen Zuschneiden des Papiers nach dem Ende des Druckvorgangs.

● Automatischer Papierschneider

Schneidet das Papier nach dem Ende des Druckvorgangs automatisch zu.

Siehe 5.3 Manuelle Einstellung von Speicherschaltern

- Druckkopf (thermisch)

Druckt alphanumerische Zeichen und Grafikdaten auf Papier (Papierrollen).

● Papierende-Sensor (PE-Sensor)

Erkennt es, wenn sich kein Papier im Drucker befindet. Der Druckvorgang wird abgebrochen, wenn dieser Sensor meldet, dass kein Papier mehr vorhanden ist.

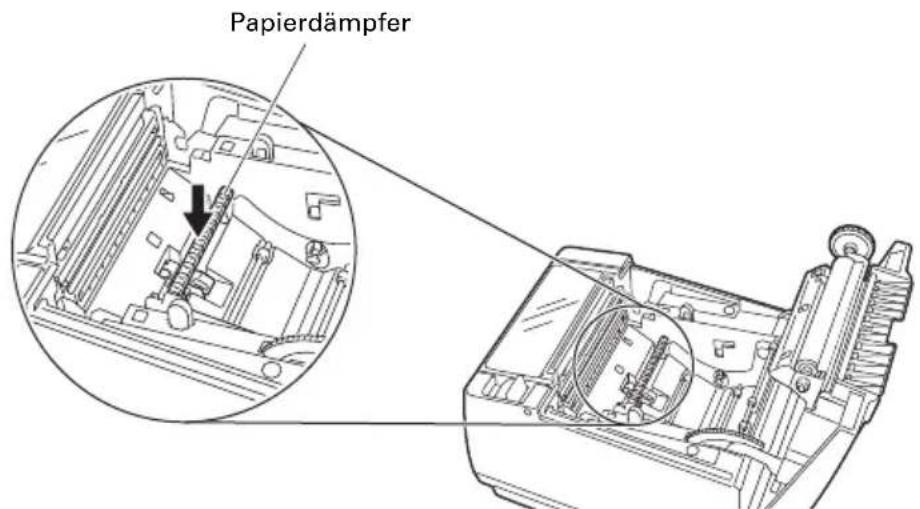

- Papierdämpfer

Zur Unterstützung der Papierzuführung.

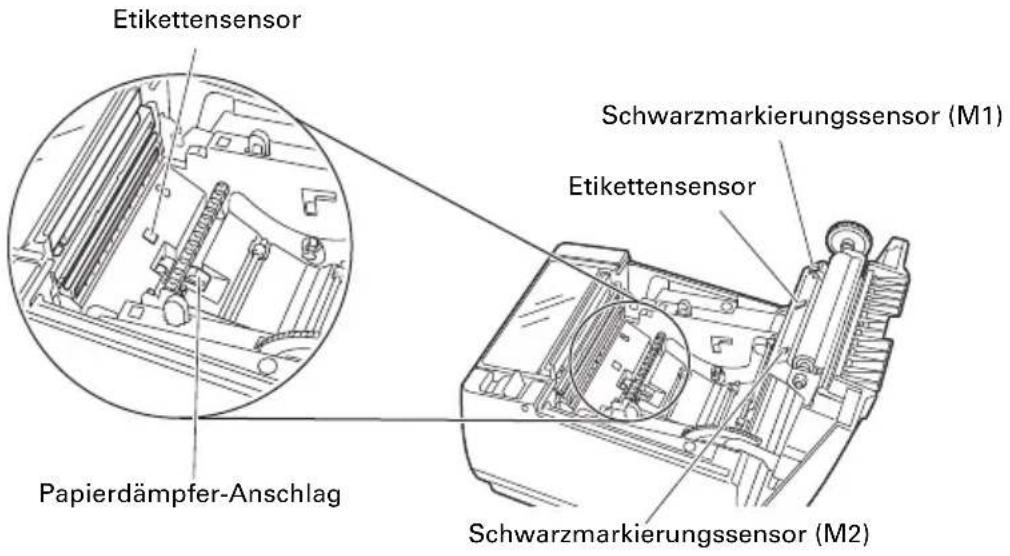

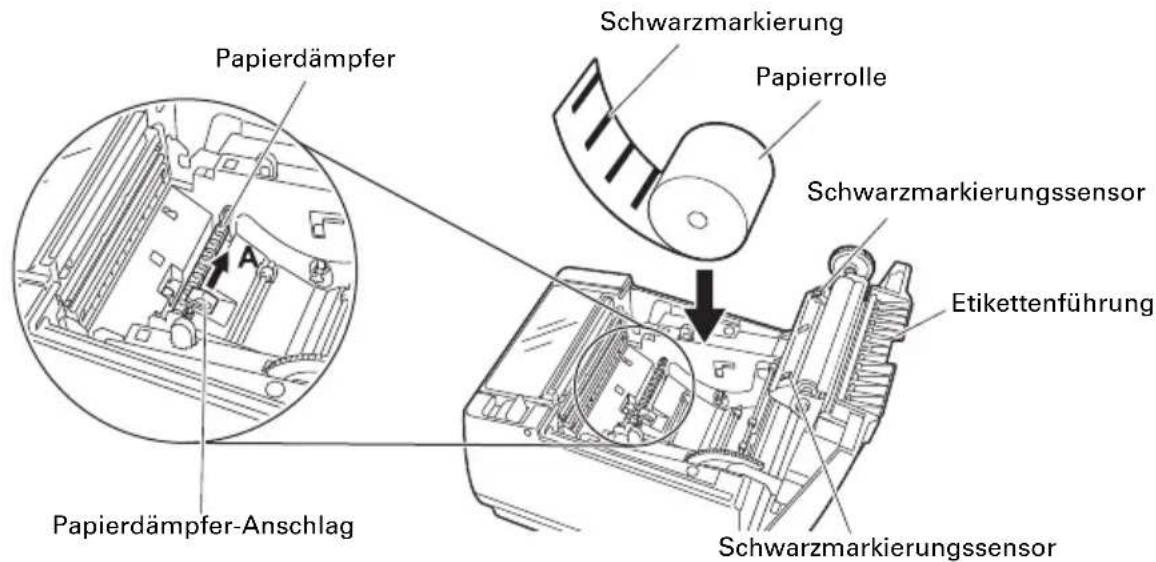

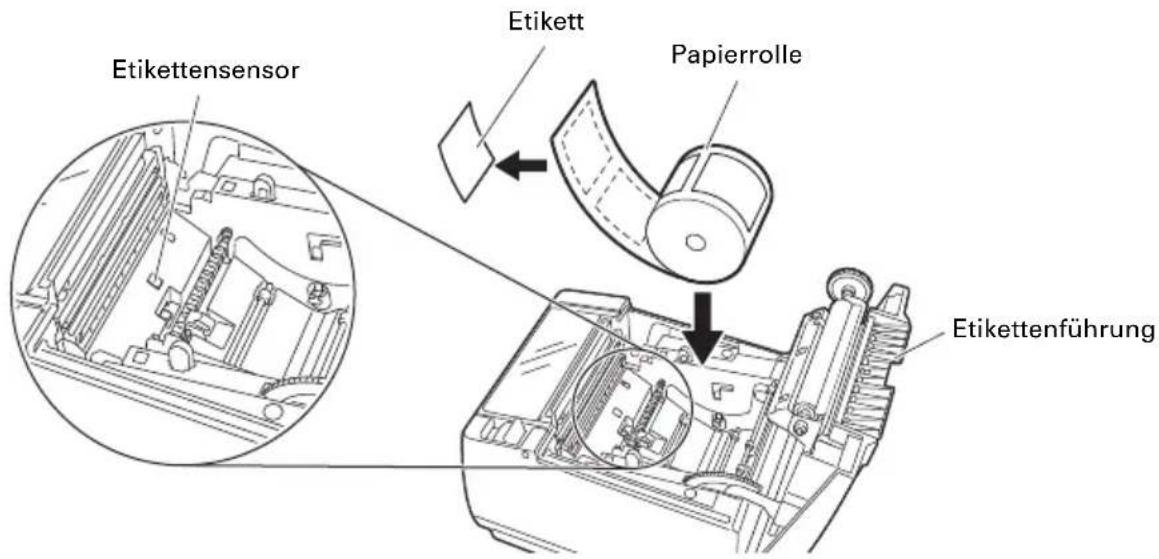

Die Komponenten in der Abbildung unten werden bei Modellen für Etikettendruck und bei Modellen für Schwarzmarkierungspapier eingesetzt.

Etikettensensor Schwarzmarkierungssensor (M1) Etikettensensor Papierdämpfer-Anschlag Schwarzmarkierungssensor (M2)

- Papierdämpfer-Anschlag

Zum Sperren des Papierdämpfers.

• Schwarzmarkierungssensor

Erkennt Schwarzmarkierungen auf Schwarzmarkierungspapier.

Der Sensor befindet sich je nach Modellklassifizierung an der Position M1 oder M2.

Siehe 1.3 Modellklassifizierung

- Etikettensor

Misst die Papierlänge.

2.3 Weitere integrierte Funktionen

- Signaltongeber

Erzeugt einen Signalton, wenn Fehler auftreten oder wenn Funktionen oder Befehle ausgeführt werden.

Siehe 4.7 Fehlermeldungen

- Benutzerspeicher

In diesem Speicher können Sie benutzerdefinierte Logo- und Schriftzeichendaten ablegen. Die Daten bleiben in diesem Speicher erhalten, auch wenn der Drucker ausgeschaltet wird. Hinweise zum Speichern von Daten finden Sie in der Befehlsreferenz.

- Speicherschalter

Die Einstellungen für verschiedene Arten von Funktionen können im Speicher abgelegt werden. Die Einstellungen bleiben im Speicher erhalten, auch wenn der Drucker ausgeschaltet wird.

- USB-Stromversorgung AUS (Wenn der Speicherschalter MSW6-3 auf EIN gesetzt ist)

Wenn der Drucker über USB mit einem PC verbunden ist, wird drei Sekunden nach Ausschalten des PCs oder Trennen der USB-Verbindung die USB-Stromversorgung ausgeschaltet.

Dieser Modus wird abgebrochen, wenn der PC erneut eingeschaltet wird oder wenn eine USB-Verbindung hergestellt wird.

VORSICHT

■ Die POWER-LED leuchtet bei ausgeschalteter USB-Stromversorgung nicht, wodurch sich der Betriebsstatus nicht ablesen lässt.
■ Wenn auf POWER gedrückt wird, während die USB-Stromversorgung ausgeschaltet ist, wird das Gerät nicht sofort eingeschaltet. Nach einiger Zeit wird die Option USB-Stromversorgung AUS abgebrochen und durch Drücken auf POWER wird das Gerät auf normale Weise eingeschaltet.

● Papiersparfunktionen

Die Speicherschalter MSW8-3 bis MSW8-5 können für die Konfiguration der unten stehenden Einstellungen verwendet werden, was Papier spart.

• Reduktion des oberen Rands
  Der Drucker zieht das Papier vor dem Drucken erneut ein, um den leeren Bereich am oberen Papierrand zu reduzieren.
  Die Länge dieses Bereichs kann festgelegt werden.

- Komprimierung des Zeilenabstands

Der Abstand zwischen den Zeilen wird automatisch komprimiert. Das Komprimierungsverhältnis kann festgelegt werden.

- Vertikale/horizontale Textkomprimierung Verkleinert die Druckgröße.

Das Ausmaß der Komprimierung wird durch die Kombination des vertikalen und horizontalen Komprimierungsverhältnisses bestimmt.

● Funktion zum Verschieben von Punkten (MSW8-6)

Mithilfe dieser Funktion wird die Wärme spezieller Druckkopfkomponenten abgeführt, die durch bestimmte häufige Vorgänge wie das Drucken vertikaler Linien usw. entsteht, und dadurch der Verschleiß der Wärmeelemente verhindert..

Wenn innerhalb von 15 Sekunden nach dem Schneiden oder Drucken keine Daten empfangen werden, wird die Druckposition automatisch um N* Punkte nach rechts verschoben. Beim nächsten Verschiebungsvorgang kehrt der Druckkopf in die ursprüngliche Druckposition zurück.

*N ist der Einstellwert von MSW8-6.

VORSICHT

■ Bevor Sie die Einstellung zur Reduktion des oberen Rands konfigurieren, entfernen Sie zuerst jegliches teilweise geschnittenes Papier aus dem Drucker. Anderenfalls kann das geschnittene Papier beim nächsten Druckvorgang abgerissen werden und zu einem Druckerproblem führen.
■ Beachten Sie folgende Vorsichtshinweise bei der Verwendung der Textkomprimierung.

- Komprimierter Text lässt sich schwerer lesen als der ursprüngliche Text.

- Durch horizontales Komprimieren von Text wird zudem der Druckbereich kleiner, aber die Anzahl der Druckzeilen ändert sich nicht. Achten Sie besonders bei der Verwendung von schmalem Papier auf den Druckbereich.

- Verwenden Sie keinen komprimierten Text beim Drucken eines Barcodes. Anderenfalls kann der Barcode nicht mehr ausgelesen werden.

■ Wenn der rechte Rand zu schmal ist, werden eventuell einige gedruckten Zeichen abgeschnitten. Diese Funktion ist standardmäßig deaktiviert. Um diese Funktion zu aktivieren, legen Sie mit MSW8-6 einen geeigneten Höchstwert für das Verschieben von Punkten fest.

3.1 Anschließen des Netzkabels

1. Schalten Sie das Gerät aus.

1. ● Bei dem Druckermodell mit integriertem Netzgerät verbinden Sie das Netzkabel mit dem Netzeingang, und schließen Sie den Netzstecker an eine Steckdose an. ● Bei dem Druckermodell mit Netzteil schließen Sie den Kabelstecker des Netzteils an die Netzteil-Anschlussbuchse an. Verbinden Sie dann das Netzkabel mit dem Netzeingang, und schließen Sie den Netzstecker an eine Steckdose an.

Netzeingang Netzkabel

Ausführung mit integriertem Netzgerät

Netzteil- Anschlussbuchse Kabelstecker Netzteil Netzeingang Netzkabel

Ausführung mit Netzteil

VORSICHT

■ Verwenden Sie ausschließlich ein Netzteil, das den vorgeschriebenen Nennwerten entspricht.
■ Fassen Sie das Netzteil-Anschlusskabel beim Abziehen oder Anschließen stets direkt am Stecker an.
■ Verwenden Sie keinen Versorgungsstromkreis, der gleichzeitig Geräte speist, die elektromagnetische Störungen erzeugen.
■ Ziehen am Netzkabel kann eine Beschädigung des Kabels, Feuer, Stromschläge oder Brüche der Leitungsadern verursachen.
■ Ziehen Sie bei aufziehendem Gewitter das Netzkabel aus der Steckdose. Blitzeinschläge können Brände oder Stromschläge verursachen.
■ Verlegen Sie das Netzkabel nicht in der Nähe von Heizgeräten. Die Isolation des Netzkabels kann schmelzen und so einen Brand oder Stromschlag verursachen.
■ Wenn der Drucker längere Zeit nicht genutzt wird, trennen Sie das Netzkabel von der Steckdose.
■ Verlegen Sie das Netzkabel so, dass niemand darauftritt.

3.2 Anschließen von Schnittstellenkabeln

1. Schalten Sie das Gerät aus.
2. Richten Sie das Schnittstellenkabel richtig aus, und verbinden Sie es mit dem Schnittstellenanschluss.

Serielle Schnittstelle

Parallele Schnittstelle

USB-Schnittstelle (Ausführung mit Hub) USB-Schnittstelle

Ethernet-Schnittstelle Powered USB-Schnittstelle

■ Trennen Sie das Netzteil stets vom Drucker, bevor Sie den Drucker an eine Powered USB-Schnittstelle anschließen. Andernfalls könnte der Host-PC beschädigt werden. Informationen zur Installation einer Powered USB-Schnittstelle erhalten Sie von Ihrem Citizen-Systemhändler.

Überprüfen Sie vor dem Anschließen des Powered USB-Kabelsteckers, ob er korrekt ausgerichtet ist. Schieben Sie den Stecker geradlinig ein, damit sich seine Kontaktstifte nicht verbiegen. Der Stecker muss so weit eingeschoben werden, dass er hörbar einrastet.
■ Fassen Sie das Kabel beim Abziehen stets direkt am Stecker an.
■ Achten Sie darauf, dass das USB-Schnittstellenkabel nicht an die Geldlade-Kickout-Buchse angeschlossen wird.
■ Wenn Sie mehrere Drucker per USB an einen einzelnen Computer anschließen möchten, müssen Sie eine USB-Schnittstelle mit anderer Seriennummer verwenden.
■ Halten Sie den Stecker des Ethernet-Schnittstellenkabels beim Einstecken und Abziehen senkrecht und gerade. Verkanten des Steckers kann zu Anschlussfehlern führen.

Verwenden Sie ein serielles Schnittstellenkabel mit der unten gezeigten Pinbelegung.

25-Pin - 25-Pin-Kabel

9-Pin - 25-Pin-Kabel

PC Drucker

Verlegen Sie das Schnittstellenkabel so, dass niemand darauftritt.

3.3 Bluetooth-Schnittstellenkarte

Bluetooth-Status-LED

Die LED an der Bluetooth-Schnittstellenkarte auf der Druckerrückseite zeigt den Status wie folgt an.

Status Beschreibung LED-Status
Erkennungs-Standby(sichtbar)	Erkennungs- und Verbindungsbereitschaft
Verbindungs-Standby(verbindbar)	Verbindungsbereitschaft
iOS-Verbindung	Keine Datenübertragung
Kommunikationläuft	iOS: Daten werden übertragenAnderes Betriebssystem: Verbindung ist hergestellt und Daten werden übertragen
Fehler	Fehler oder Einstellungen werden gerade konfiguriert	Leuchtet nicht

Kopplung

Wenn zum ersten Mal eine Bluetooth-Verbindung für die Bluetooth-Datenübertragung hergestellt wird, müssen die folgenden Schritte ausgeführt werden.

A: Bluetooth-Geräte erkennen

B: Kopplungseinstellungen konfigurieren

A: Erkennen der Bluetooth-Geräte

Überprüfen Sie zuerst, dass Bluetooth auf dem Host-PC aktiviert ist, bevor Sie nach Bluetooth-Geräten suchen.

Das Produkt wird nach der Erkennung als „CT-S801II_XX“ angezeigt. (XX sind die letzten 2 Ziffern der eindeutigen BD-Adresse.)

Wählen Sie dieses Produkt aus den erkannten Geräten aus.

Hinweis: Sie können nach Geräten suchen und die Namen ändern.

Wenn der Speicherschalter MSW13-5 auf „No Response“ gesetzt ist, wird bei der Geräteerkennung nichts angezeigt.

Die Einstellung kann vorübergehend auf Geräteerkennung (Erkennungsmodus) gesetzt werden, indem der Schalter an der Bluetooth-Schnittstellenkarte betätigt wird. Der Erkennungsmodus wird verlassen, nachdem die Verbindung mit dem Host-PC getrennt wird.

B: Konfigurieren der Kopplungseinstellungen

Normalerweise wird nach der Auswahl des Druckers während der Geräteerkennung sofort mit den Kopplungseinstellungen fortgefahren.

VORSICHT

Einige Host-PC-Konfigurationen und Modelle wechseln eventuell nicht direkt zu den Kopplungseinstellungen, nachdem der Drucker während der Geräteerkennung ausgewählt wurde.

Je nachdem, ob SSP (Secure Simple Pairing) auf dem Host-PC aktiviert ist, sind unterschiedliche Vorgänge für die Konfiguration der Kopplungseinstellungen erforderlich.

Ist SSP auf dem Host-PC aktiviert, kann eine Kopplung ohne zusätzliche Vorgänge vorgenommen werden.

Ist SSP auf dem Host-PC deaktiviert, werden Sie zur Eingabe eines Hauptschlüssels aufgefordert.

Geben Sie den Hauptschlüssel wie nachfolgend erläutert ein.

Hauptschlüssel die letzten vier Ziffern der Statusausdruck-Adresse (Bei den Buchstaben A bis F handelt es sich um Großbuchstaben.) Beispiel: Bei der Adresse 01:23:45:67:89:AB ist der Hauptschlüssel 89AB.

Wenn Sie die Kopplungsinformationen vom Host-PC löschen, ohne die entsprechenden Kopplungsinformationen auf dem Drucker zu löschen, wird der Drucker eventuell nicht angezeigt, wenn erneut eine Geräteerkennung mit dem Host-PC durchgeführt wird.

Um die Druckerkopplungsinformationen zu löschen, halten Sie den Schalter an der Bluetooth-Schnittstellenkarte für mindestens zwei Sekunden gedrückt.

Durch Löschen der Kopplungsinformationen auf dem Drucker wird dieser in den Entdeckungsmodus geschaltet.

Erneute Verbindungsanfrage

Bei einer Bluetooth-Kommunikation mit einem iOS-Gerät wird eine Verbindung zwischen einem gekoppelten iOS-Gerät und dem Drucker nach einem Verbindungsausfall nicht automatisch wiederhergestellt. Wenn jedoch die Option erneute Verbindungsanfrage aktiviert ist, versucht der Drucker eine erneute Verbindung mit dem iOS-Gerät herzustellen. Wenn eine bidirektionale Kommunikation aktiviert ist, wird die Verbindung automatisch wiederhergestellt.

VORSICHT

Diese Funktion ist bei Auslieferung ab Werk aktiviert. (MSW13-6)

Eine erneute Verbindungsanfrage kann etwas dauern, wenn es sich beim Host nicht um ein iOS-Gerät handelt.

■ Selbst wenn es sich beim zu koppelnden Gerät um ein iOS-Gerät handelt, können die nachfolgenden Bedingungen die Funktion erneute Verbindungsanfrage beeinträchtigen:

- Wenn die Bluetooth-Verbindung nach Abschluss des Druckvorgangs getrennt werden soll

- Wenn mehrere iOS-Geräte auf dem gleichen Drucker drucken

Deaktivieren Sie in diesen Fällen die Funktion erneute Verbindungsanfrage.

Erneute Verbindungsanfrage aktivieren/deaktivieren

Die Einstellung dieser Funktion kann anhand folgender Methode geändert werden.

Drücken Sie während des Statusausdrucks 3 Mal auf die FEED-Taste --> Erneute Verbindungsanfrage = gültig

Drücken Sie während des Statusausdrucks 4 Mal auf die FEED-Taste --> Erneute Verbindungsanfrage = ungültig

Am Ende des Statusausdrucks wird aufgelistet, ob die neue Einstellung Erneute Verbindungsanfrage auf [Valid] oder [Invalid] eingestellt ist.

Siehe 4.4 Funktionstest-Modus

3.4 Ethernet-Schnittstellenkarte (LAN)

Dieser Abschnitt gibt einen Überblick über die Ethernet-Schnittstellenkarte (LAN). Weitere Einzelheiten zu dieser Schnittstelle entnehmen Sie der separaten Anleitung.

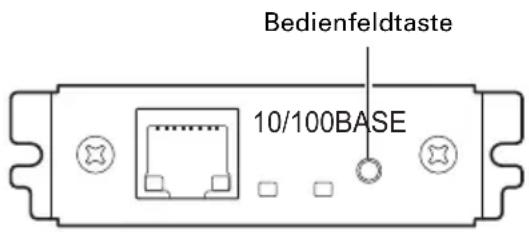

Bedienung der Bedienfeldtaste

Die Ethernet-Schnittstellenkarte wird über die Bedienfeldtaste bedient. Mithilfe dieser Taste können Setup-Informationen gedruckt werden und die Schnittstellenkarte auf ihre Werkseinstellungen zurückgesetzt werden.

Bedienfeldtaste 10/100BASE

• Drucken von Netzwerk-Setupinformationen Drücken Sie auf die Bedienfeldtaste.
• Aufrufen des Einstellungsmodus Halten Sie die Bedienfeldtaste gedrückt. Es wird ein Signalton* ausgegeben, der darauf verweist, dass in den Einstellungsmodus gewechselt wurde.

- Im Einstellungsmodus können die Werkseinstellungen angezeigt und die Firmwareinformationen gedruckt werden.

- Wenn Sie im Einstellungsmodus innerhalb von drei Sekunden keinen Bedienschritt vornehmen, verweist ein Signalton* darauf, dass zum normalen Modus zurückgekehrt wurde.

* Je nach Einstellung wird eventuell kein Signalton ausgegeben.

- Zurücksetzen der Werkseinstellungen Wechseln Sie in den Schnittstellenkarten-Einstellungsmodus und halten Sie dann die Bedienfeldtaste gedrückt. Damit wird die Schnittstellenkarte auf ihre Werkseinstellungen zurückgesetzt.

VORSICHT

■ Die Schnittstellenkarte wird nach Abschluss des Vorgangs neu gestartet.
■ Wenn die Einstellungen so konfiguriert wurden, dass eine IP-Adresse automatisch vom DHCP-Server bezogen wird, dann unterscheidet sich die neue IP-Adresse eventuell von der vorherigen.

LED-Funktionen

Die nachfolgende Tabelle erläutert die Bedeutung der LED-Anzeigen.

10/100BASE 1 2 3

1. Netzwerkübertragungsgeschwindigkeit

Übertragungsgeschwindigkeit LED (grün)
100 Mbit/s Leuchtet
10 Mbit/s / Nicht verbunden Leuchtet nicht

2. Netzwerkstatus

Status LED (gelb)
Verbunden Leuchtet
Nicht verbunden Leuchtet nicht
Daten werden übertragen Blinkt

3. Status der Schnittstellenkarte

Status LED (grün)	LED (rot)	Beschreibung
Keine Druckerverbindung	Leuchtet nicht	—	Die Schnittstellenkarte ist nicht mit dem Drucker verbunden.
Verbindung mit Drucker wird hergestellt	Leuchtet	—	Die Schnittstellenkarte ist mit dem Drucker verbunden.
Keine Netzwerkverbindung	—	Leuchtet nicht	Die Schnittstellenkarte ist nicht mit einem Netzwerk verbunden.
IP-Adresse wird bezogen	—	Blinkt (0,5-Sekunden-Intervall)	Es wird eine IP-Adresse vom DHCP-Server bezogen.
Mit Netzwerk verbunden	—	Leuchtet	Die Netzwerkverbindung ist hergestellt.
Ressourcenfehler	Blinkt (0,5-Sekunden-Intervall)		Die Schnittstellenkarte funktioniert nicht ordnungsgemäß.
Systemfehler	Blinkt (0,1-Sekunden-Intervall)		Die Schnittstellenkarte funktioniert nicht ordnungsgemäß.

Ändern der Netzwerkeinstellungen

Sie können mithilfe eines Webbrowsers eine Seite mit erweiterten Einstellungen öffnen, um die Einstellungen der Schnittstellenkarte zu überprüfen und zu ändern.

● Aufrufen der Seite mit den erweiterten Einstellungen

1. Rufen Sie die URL der Seite mit den erweiterten Einstellungen mithilfe eines Webbrowsers auf. Geben Sie die dem Drucker zugewiesene IP-Adresse als URL ein. (Beispiel: Geben Sie für die IP-Adresse 169.254.1.10 Folgendes ein: http://169.254.1.10.)

2. Damit wird das Menü der Seite mit den erweiterten Einstellungen angezeigt.

1. Wählen Sie „Print server configuration“ aus, um den Einstellungsbildschirm anzuzeigen.

Weitere Einzelheiten zu den Einstellungen entnehmen Sie der separaten Anleitung.

3.5 WLAN-Schnittstellenkarte

Dieser Abschnitt gibt einen Überblick über die WLAN-Schnittstellenkarte. Weitere Einzelheiten zu dieser Schnittstelle entnehmen Sie der separaten Anleitung.

Anschließen eines USB-Dongles

Schließen Sie den mit einer WLAN-Schnittstellenkarte ausgestatteten USB-WiFi-Dongle an den USB-Anschluss an.

Zur Verbesserung der Signalqualität kann auch ein USB-Verlängerungskabel verwendet und die Position des Dongles angepasst werden.

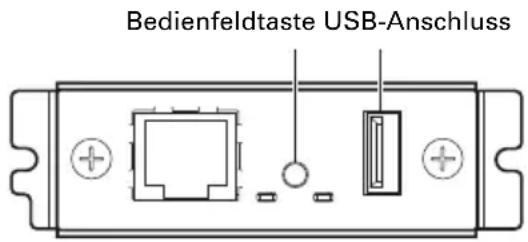

Bedienung der Bedienfeldtaste

Die WLAN-Schnittstellenkarte wird über die Bedienfeldtaste an der Rückseite bedient.

Bedienfeldtaste USB-Anschluss

- Aktivieren einer WLAN-Verbindung Schalten Sie den Drucker ein. Die Schnittstellenkarte nimmt etwa 20 Sekunden später den Betrieb auf.

- Drucken von WLAN-Setupinformationen Drücken Sie auf die Bedienfeldtaste.

- Aufrufen des Einstellungsmodus Halten Sie die Bedienfeldtaste gedrückt. Es wird ein Signalton* ausgegeben, der darauf verweist, dass in den Einstellungsmodus gewechselt wurde.

• Im Einstellungsmodus können die Werkseinstellungen angezeigt werden.
• Wenn Sie im Einstellungsmodus innerhalb von drei Sekunden keinen Bedienschritt vornehmen, verweist ein Signalton* darauf, dass zum normalen Modus zurückgekehrt wurde.
  * Je nach Druckermodell und Einstellungen wird eventuell kein Signalton ausgegeben.

- Zurücksetzen der Werkseinstellungen Wechseln Sie in den Schnittstellenkarten-Einstellungsmodus und halten Sie dann die Bedienfeldtaste gedrückt. Damit wird die Schnittstellenkarte auf ihre Werkseinstellungen zurückgesetzt.

VORSICHT

■ Die Schnittstellenkarte wird nach Abschluss des Vorgangs neu gestartet. Nach dem Löschen der Einstellungen müssen die WLAN-Einstellungen erneut konfiguriert werden.

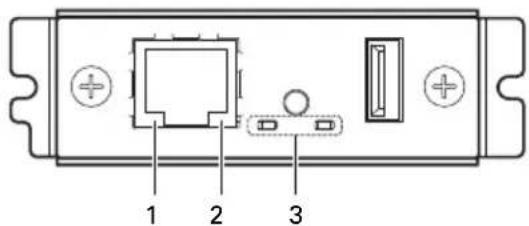

LED-Funktionen

Die nachfolgende Tabelle erläutert die Bedeutung der LED-Anzeigen.

1 2 3

1. WLAN-Übertragungsgeschwindigkeit

Übertragungsgeschwindigkeit LED (grün)
100 Mbit/s Leuchtet
10 Mbit/s / Nicht verbunden Leuchtet nicht

2. WLAN-Verbindung/-Übertragungsstatus

Verbindungsstatus LED (gelb)
Verbunden Leuchtet
Nicht verbunden Leuchtet nicht
Daten werden übertragen Blinkt

3. Status verkabeltes LAN/WLAN

Verbindungsstatus LED (grün) LED (rot) Beschreibung
Keine Druckerverbindung Leuchtet		nicht	— Die Schnittstellenkarte ist nicht mit dem Drucker verbunden.
Druckerverbindung	Keine Netzwerkverbindung	Leuchtet	Leuchtet nicht	Die Schnittstellenkarte ist mit dem Drucker verbunden.
	Über verdrahtetes LAN verbunden	Leuchtet	Blinkt (1-Sekunden-Intervall)	Es wird eine IP-Adresse vom DHCP-Server über ein verdrahtetes LAN bezogen.
	Verdrahteter LAN-Betrieb	Leuchtet	Leuchtet	Es ist ein Netzwerkbetrieb über ein verdrahtetes LAN hergestellt.
	Über WLAN verbunden	Blinkt (2-Sekunden-Intervall)	Blinkt (1-Sekunden-Intervall)	Es wird eine Verbindung über einen Zugriffspunkt hergestellt oder es wird eine IP-Adresse vom DHCP-Server über ein WLAN bezogen.
	WLAN-Betrieb	Blinkt (2-Sekunden-Intervall)	Leuchtet	Es ist ein Netzwerkbetrieb über ein WLAN hergestellt.
Ressourcenfehler		Blinkt (1-Sekunden-Intervall)		Die Schnittstellenkarte funktioniert nicht ordnungsgemäß.
Systemfehler		Blinkt (0,2-Sekunden-Intervall)		Die Schnittstellenkarte funktioniert nicht ordnungsgemäß.

Web-Manager

Die WLAN-Schnittstellenkarte verfügt über eine Web-Manager-Funktion, mit deren Hilfe über einen Webbrowser eine Verbindung mit der Schnittstellenkarte hergestellt werden kann und die Einstellungen der Schnittstellenkarte geändert werden können.

Starten des Web-Managers

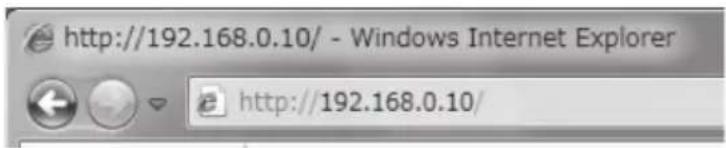

1. Öffnen Sie einen Webbrowser.
2. Geben Sie in die Adressleiste die IP-Adresse der Schnittstellenkarte ein, und drücken Sie dann auf [Enter].

http://192.168.0.10/ - Windows Internet Explorer http://192.168.0.10/

HOME-Bildschirm

Dies ist der Startbildschirm des Web-Managers.

Drücken Sie hier auf [CONFIG].

CONFIG-Bildschirm

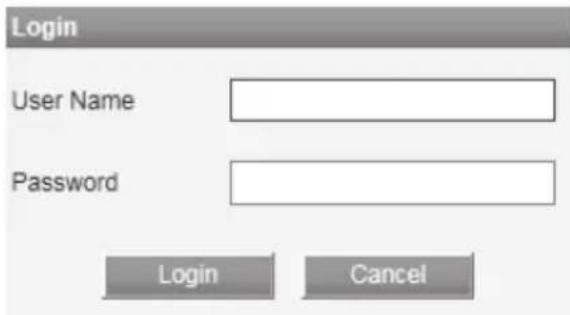

Damit wird das unten abgebildete Login-Dialogfeld angezeigt. Melden Sie sich als Administrator an und konfigurieren Sie dann die Einstellungen der WLAN-Schnittstellenkarte.

Login User Name Password Login Cancel

• Benutzername Geben Sie den Administrator-Benutzernamen ein. (Voreinstellung: admin)
• Passwort Geben Sie das Administrator-Kennwort ein. (Voreinstellung: admin)
• [Login]-Schaltfläche Klicken Sie nach der Eingabe des Administrator-Benutzernamens und -kennworts auf die [Login]-Schaltfläche. Damit wird der Einstellungsbildschirm angezeigt.

Weitere Einzelheiten zu den Einstellungen entnehmen Sie der separaten Anleitung.

3.6 Anschließen der Geldlade

1. Schalten Sie das Gerät aus.
2. Achten Sie auf die richtige Ausrichtung des Geldlade-Kickout-Kabelsteckers und stecken Sie ihn in die Geldlade-Kickout-Buchse an der Rückseite des Druckers.
3. Entfernen Sie die Schraube für die Erdungsleitung.
4. Schrauben Sie die Erdungsleitung der Geldlade am Druckergehäuse fest.

Geldlade-Kickout- Buchse Geldlade-Kickout- Kabelstecker Erdungsleitung Schraube für Erdungsleitung

VORSICHT

■ Schließen Sie ausschließlich den Geldlade-Kickout-Kabelstecker an die Geldlade-Kickout-Buchse an. (Schließen Sie kein Telefonkabel an.)
■ Während des Druckvorgangs können keine Signale über die Geldlade-Kickout-Buchse ausgegeben werden.

(1) Pinbelegung der Buchse

Pin Nr.	Signal Funktion
1 FG Gehäusemasse Verwendete Buchse:
2 D RAWER1 Steuersignal Geldlade 1
3 D RSW Geldlade-Schaltereingang
4 VDR Stromversorgung fürGeldladeantrieb
5 D RAWER2 Steuersignal Geldlade 2
6 GND Signalmasse (gemeinsamesMassepotenzial der Stromkreise)

TM5RJ3-66 (Hirose) oder äquivalent Benötigter Stecker: TM3P-66P (Hirose) oder äquivalent

(2) Elektrische Eigenschaften

1) Antriebsspannung: 24 V Gleichspannung
2) Antriebsstrom: Ca. 1 A max. (maximale Dauer 510 ms)
3) DRSW-Signal: Signalpegel: „L“ = 0 bis 0,8 V, „H“ = 2 bis 3,3 V

(3) DRSW-Signal

Der DRSW-Signalstatus kann mit den Befehlen DLE+EOT, GS+a oder GS+r bzw. an Pin 34 des parallelen Schnittstellenanschlusses geprüft werden.

(4) Antriebsstromkreis

Geldlade-Kickout-Buchse

Abschirmung 1 2 3.3V VDR Geldlade-Öffnen-/Schließen-Schalter 4 VDR 5 6 Geldlade ← → Drucker

VORSICHT

■ Die Geldladen 1 und 2 können nicht gleichzeitig verwendet werden.
■ Für die Geldlade ist ein Solenoid mit mindestens 24 Ω zu verwenden. Die Stromstärke darf 1 A nicht überschreiten. Eine zu hohe Stromstärke könnte zu Beschädigungen oder zum Durchbrennen der Stromkreise führen.

3.7 Hinweise zum Installieren des Druckers

Der Drucker kann in horizontaler oder vertikaler Ausrichtung aufgestellt oder an einer Wand montiert werden. Das Modell CT-S801IIS (Ausführung mit integriertem Netzgerät) ist allerdings nicht für die Aufstellung in senkrechter Ausrichtung oder für eine Wandmontage geeignet.

Verwenden Sie für die Aufstellung in senkrechter Ausrichtung den als Option erhältlichen Ständer und für die Wandmontage die als Option erhältlichen Halterungen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch.

Horizontale Ausrichtung

Vertikale Ausrichtung

Sie können die Darstellung des LCD-Displays durch Ändern der Speicherschaltereinstellungen umkehren, wenn der Drucker vertikal aufgestellt oder an einer Wand montiert wird.

Siehe 5.3 Manuelle Einstellung von Speicherschaltern

Siehe 2.1 Ansicht des Druckers (LCD-Display bei vertikaler Ausrichtung oder Wandmontage)

Die Einstellung des Papiermengen-Sensors muss bei vertikaler Ausrichtung und Wandmontage entsprechend geändert werden. (Die werksseitige Voreinstellung des Papiermengen-Sensors gilt für horizontale Ausrichtung.)

Siehe 3.10 Einstellen des Papiermengen-Sensors

VORSICHT

Unter folgenden Bedingungen darf der Drucker nicht verwendet werden:

■ Standorte, die Vibrationen ausgesetzt oder instabil sind

■ Stark verschmutzte oder sehr staubhaltige Standorte

■ Standorte, an denen keine ebene Aufstellung des Druckers möglich ist:

- Der Drucker kann herunterfallen und Verletzungen verursachen.

• Die Druckqualität kann sich verschlechtern.

■ Andere Ausrichtung als vorgeschrieben:

- Der Drucker kann Fehlfunktionen aufweisen, beschädigt werden oder Stromschläge verursachen.

Hinweise für die Aufstellung in horizontaler Ausrichtung

■ Den Papierschneider nicht auf Vollschnitt einstellen. Hierdurch kann das Messer des Papierschneiders blockieren.

Hinweise für die Aufstellung in vertikaler Ausrichtung und für die Wandmontage

■ Einstellung des Papiermengen-Sensors anpassen.

Hinweise für die Aufstellung in vertikaler Ausrichtung

Der als Option erhältliche Ständer kann eventuell umfallen, wenn Sie an teilweise geschnittenem dicken Papier ziehen. Verwenden Sie kein dickes Papier.

3.8 Trennvorrichtung für Papierrollen

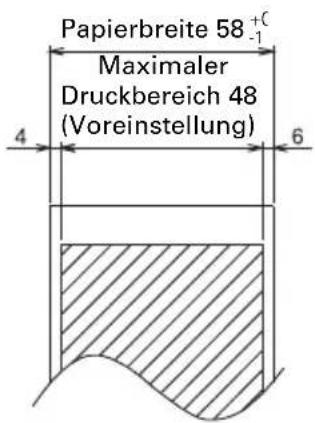

Stellen Sie die Trennvorrichtung auf die Breite der eingelegten Papierrollen ein. Werksseitig ist die Trennvorrichtung auf die unten gezeigte Position eingestellt.

● Für 3-Zoll-Ausführung: Papierrolle mit 80 mm Breite
● Für 2-Zoll-Ausführung: 58 mm breite Papierrolle, 60 mm breite Papierrolle (2-Blatt-Trennvorrichtung installiert.)

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Abdeckung-Öffnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.
3. Setzen Sie die Trennvorrichtung in den entsprechenden Schlitz für die verwendete Papierrollengröße ein. Hinweis: Wenn Papierrollen mit 83 mm Breite verwendet werden sollen, muss die Trennvorrichtung entfernt werden.

Wenn Sie bei der 2-Zoll-Ausführung eine 60 mm breite Papierrolle verwenden, entfernen Sie die eingebaute Trennvorrichtung für 58 mm.

1. Zum Ändern der Papierbreite-Einstellungen siehe „5.3 Manuelle Einstellung von Speicherschaltern“.

Hinweise:
*1: 2-Zoll-Ausführung (58/60 mm)
*2: 3-Zoll-Ausführung (80/83 mm)

VORSICHT

Achten Sie darauf, dass sich die Trennvorrichtung beim Einstellen für 58-mm- oder 60-mm-Papierrollen nicht schräg stellt.

3.9 Einstellen des DIP-Schalters auf der seriellen Schnittstellenkarte

1. Schalten Sie den Drucker aus und trennen Sie das Netzkabel von der Steckdose.
2. Entfernen Sie die Befestigungsschrauben der seriellen Schnittstellenkarte.
3. Ziehen Sie die serielle Schnittstellenkarte aus dem Drucker heraus.
4. Nehmen Sie die DIP-Schalter-Einstellungen gemäß der folgenden Tabelle vor.

ON 1 2 3 4 5 6 7 8 DIP-Schalter

Befestigungsschrauben für serielle Schnittstellenkarte

VORSICHT

Entfernen Sie beim Einstellen des DIP-Schalters keine anderen Schrauben als die Befestigungsschrauben der seriellen Schnittstellenkarte.

Nachstehend finden Sie eine Funktionsbeschreibung der einzelnen Schalter. (Die werksseitigen Einstellungen sind schattiert dargestellt, können sich aber je nach Zielmarkt unterscheiden.)

Schalter Nr.	Funktion ON OFF
1	Einstellungen für das Kommunikationsverfahren	Gemäß DIP-Schalter-Einstellungen	Gemäß Speicherschalter-Einstellungen
2 Handshake XON/XOFF			DTR/DSR
3 Bitlänge 7 Bit			8 Bit
4 Paritätsprüfung Ja			Nein
5 Paritätsauswahl		Gerade Parität	Ungerade Parität
6	Baudraten-Auswahl Siehe	die folgende Tabelle.
7
8 INIT		Reset	Ungültig

Baudraten-Auswahl

Baudrate (bps)	Schalter Nr.
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Wenn Schalter Nr. 1 auf AUS eingestellt ist, können Sie per Befehl oder Speicherschalter 1200, 38400, 57600 oder 115200 bps wählen.

3.10 Einstellen des Papiermengen-Sensors

Ändern Sie die Einstellung des Papiermengen-Sensors, um festzulegen, bei welcher Position ein zur Neige gehender Papiervorrat erkannt werden soll.

1. Drücken Sie mit einem spitzen Gegenstand, z. B. einem Kugelschreiber, vorsichtig auf den Knopf, um die Stellung des Papiermengen-Sensors anzupassen.
2. Halten Sie den Knopf eingedrückt und schieben Sie den Papiermengen-Sensor nach oben und unten, links und rechts. In der folgenden Tabelle sind die jeweils geeigneten Sensorpositionen für die verschiedenen Papierrollendurchmesser aufgeführt.

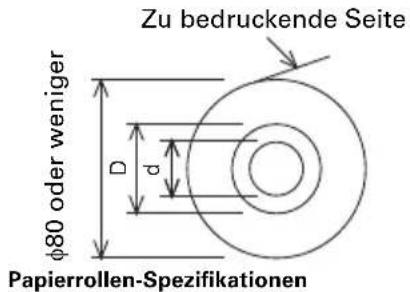

Bei einer Papierstärke von 75 µm oder weniger (Einheit: mm)

Sensorposition	Außendurchmesser, bei dem ein zur Neige gehender Papiervorrat erkannt wird	Außen-/Innenkerndurchmesser der verwendeten Papierrolle
A, a	Ca. 31	18/ 12
B*, b	Ca. 23	18/ 12
C Funktion des Papiermengen-Sensors ist deaktiviert.

Bei einer Papierstärke von 75 μm oder mehr (Einheit: mm)

Sensorposition	Außendurchmesser, bei dem ein zur Neige gehender Papiervorrat erkannt wird	Außen-/Innenkerndurchmesser der verwendeten Papierrolle
A, a	Ca. 41	32/ 25,4
B*, b	Ca. 34	32/ 25,4
C Funktion des Papiermengen-Sensors ist deaktiviert.

Hinweis:
*: Sensorposition beim Versand ab Werk. Die werksseitigen Voreinstellungen sind allerdings je nach Zielmarkt unterschiedlich.

VORSICHT

Der erkannte Papierrollendurchmesser ist nur ein geschätzter Wert. Je nach Papiersorte sind gewisse Abweichungen möglich.

Einstellknopf für Papiermengen- Sensor

(„A“ und „B“ gelten für horizontale Ausrichtung, „a“ und „b“ für vertikale Ausrichtung und Wandmontage.)

3.11 Einlegen von Papier

1. Schalten Sie das Gerät ein.
2. Ziehen Sie den Abdeckung-Öffnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.
3. Verriegeln Sie den Papierdämpfer, wenn Sie Etikettenpapier oder dickes Papier verwenden.
4. Legen Sie die Papierrolle so ein, dass die zu bedruckende Papierseite nach unten zeigt (Pfeil A).
5. Ziehen Sie das Papier einige Zentimeter weit geradlinig in Richtung von Pfeil B.
6. Schließen Sie die Papierabdeckung und lassen Sie sie hörbar einrasten. Das Papier wird automatisch vorgeschoben und abgeschnitten (Werkseinstellung).

Siehe 5.3 Manuelle Einstellung von Speicherschaltern

■ Verwenden Sie ausschließlich die angegebenen Papierrollentypen.
■ Stellen Sie sicher, dass die Einstellung dem Papierrollentyp entspricht.
■ Wenn das Papier schräg läuft und nicht gerade aus der Papierabdeckung ausgeschoben wird, öffnen Sie diese und richten Sie das Papier gerade aus.
■ Ziehen Sie stets einige Zentimeter Papier geradlinig aus dem Drucker, wenn Sie die Papierabdeckung öffnen, während Papier eingelegt ist.
■ Drücken Sie auf die Mitte der Papierabdeckung, um sie sicher zu schließen.
■ Achten Sie darauf, sich beim Einlegen des Papiers nicht an den Papierkanten zu schneiden.
■ Berühren Sie nicht den Druckkopf oder den manuellen oder automatischen Papierschneider, während die Papierabdeckung geöffnet ist. Dabei können Sie sich Brand- oder Schnittverletzungen zuziehen.

3.12 Kalibrierung des Papiersensors

Vor der Verwendung von Etikettenpapier oder Schwarzmarkierungspapier müssen Sie den Papiersensor auf die jeweils verwendete Papiersorte kalibrieren. Wenn Sie das unten angegebene Verfahren durchführen, zieht der Drucker das eingelegte Papier automatisch ein und stellt die Sensorempfindlichkeit optimal ein. Alternativ kann die Papiersorte automatisch gewählt werden.

Eitikettenpapier einlegen

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Abdeckung-Öffnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.
3. Drücken Sie den Papierdämpfer in Pfeilrichtung, bis er hörbar einrastet.

Papierdämpfer

1. Ziehen Sie das erste Etikett vom Etikettenpapier ab. Bei kurzen Etiketten ziehen Sie mehrere Etiketten ab, so dass mindestens 5 cm Papier frei liegen.

2. Legen Sie die Papierrolle so ein, dass die zu bedruckende Papierseite nach unten zeigt.

3. Passen Sie die Papierposition so an, dass sich der Abschnitt, von dem Sie das Etikett abgezogen haben, oberhalb des Etikettensensors befindet.

Etikettensensor Etikett Papierrolle Etikettenführung

1. Schließen Sie die Papierabdeckung.

2. Halten Sie Taste 1 gedrückt und schalten Sie gleichzeitig das Gerät ein.

Der Funktionstest-Modus beginnt, und im LCD-Display wird „Self test“ angezeigt.

1. Drücken Sie fünfmal Taste 3 ().

Im LCD-Display wird „Calibrate Label“ angezeigt.

1. Drücken Sie Taste 4 ( )

Die Kalibrierung des Papiersensors beginnt.

1. Im LCD-Display erscheint „Online“, wenn die Kalibrierung des Papiersensors erfolgreich verlaufen ist. Falls die Kalibrierung des Papiersensors fehlschlägt, erscheint im LCD-Display eine Fehlermeldung.

Einlegen von Schwarzmarkierungspapier

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Abdeckung-Öffnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.
3. Schieben Sie den Papierdämpfer-Anschlag in Richtung des Pfeils A und entriegeln Sie den Papierdämpfer. Verriegeln Sie den Papierdämpfer stets, wenn Sie Etikettenpapier mit Schwarzmarkierungen verwenden.
4. Legen Sie die Papierrolle so ein, dass die zu bedruckende Papierseite nach unten zeigt.
5. Vergewissern Sie sich, dass sich das Papier oberhalb des Papierdämpfers befindet.
6. Passen Sie die Papierposition so an, dass sich keine Schwarzmarkierung unter dem Schwarzmarkierungssensor befindet.

Papierdämpfer Schwarzmarkierung Papierrolle Schwarzmarkierungssensor Etikettenführung Papierdämpfer-Anschlag Schwarzmarkierungssensor

1. Schließen Sie die Papierabdeckung.

8. Halten Sie Taste 1 gedrückt und schalten Sie gleichzeitig das Gerät ein.

Der Funktionstest-Modus beginnt, und im LCD-Display wird „Self test“ angezeigt.

9. Drücken Sie viermal Taste 3 ().

Im LCD-Display wird „Calibrate BM“ angezeigt.

10. Drücken Sie Taste 4 ( ).

Die Kalibrierung des Papiersensors beginnt.

11. Im LCD-Display erscheint „Online“, wenn die Kalibrierung des Papiersensors erfolgreich verlaufen ist.

Falls die Kalibrierung des Papiersensors fehlschlägt, erscheint im LCD-Display eine Fehlermeldung.

Siehe 4.7 Fehlermeldungen

Siehe 3.13 Auswahl einer Papiersorte

VORSICHT

Achten Sie darauf, dass sich nicht mehr als 10 Blatt geschnittenes Papier im Papierauffangfach (Etikettenführung) ansammeln. Bei mehr als 10 Blatt Papier könnte ein Papierstau entstehen.
Denken Sie daran, bei jedem Wechsel zu einer anderen Schwarzmarkierungs-Papiersorte den Papiersensor neu zu kalibrieren.

3.13 Auswahl einer Papiersorte

Wählen Sie im Funktionstest-Modus unter „Paper select“ die verwendete Papiersorte aus.

1. Legen Sie Papier ein.
2. Halten Sie Taste 1 gedrückt und schalten Sie gleichzeitig das Gerät ein.

Der Funktionstest-Modus beginnt, und im LCD-Display wird „Self test“ angezeigt.

1. Drücken Sie dreimal Taste 3 ().

Im LCD-Display wird „Paper select“ angezeigt.

1. Drücken Sie Taste 4 ().

Im LCD-Display wird „Thermal roll“ angezeigt.

1. Mit jedem Druck auf Taste 3 ( ) werden im LCD-Display die Papiersorten nacheinander wie folgt durchlaufen: Thermal roll → Black mark → Label → Thermal roll.

Drücken Sie Taste 3 ( ) so oft, bis die Papiersorte angezeigt wird, die Sie verwenden möchten.

1. Drücken Sie Taste 4 ().

Siehe 3.11 Einlegen von Papier

3.14 Anbringen der Hauptschalterabdeckung

Bringen Sie diese Abdeckung an, damit der Hauptschalter nicht betätigt werden kann.

1. Drücken Sie die Hauptschalterabdeckung in das Hauptschalterfach ein, bis sie hörbar einrastet.

Hauptschalterabdeckung

Führen Sie einen Schraubendreher oder einen anderen spitzen Gegenstand in die Vertiefungen in der Hauptschalterabdeckung ein, um sie wieder abzunehmen.

3.15 Anbringen der Schnittstellenabdeckung

Bringen Sie die Schnittstellenabdeckung an der Rückseite des Druckers an. Die Form der Schnittstellenabdeckung ist je nach Art der Stromversorgung unterschiedlich.

1. Drücken Sie die Schnittstellenabdeckung wie in der Abbildung gezeigt ein, bis sie hörbar einrastet.

3.16 Entfernen der Schnittstellenabdeckung

Drücken Sie die Schnittstellenabdeckung beidseitig an den mit A bezeichneten Punkten zusammen, um sie abzunehmen.

3.17 Installieren eines Treibers

Treiber sind auf der dem Drucker beiliegenden CD-ROM mitgeliefert.

Installieren Sie den für Ihren Drucker erforderlichen Treiber.

Informationen zur Treiberinstallation, zu den Funktionen und Bedienvorgängen für jeden Treiber finden Sie auf der CD-ROM.

Besuchen Sie die folgende Seite, um die aktuellsten Treiberversionen herunterzuladen und für weitere Informationen.

http://www.citizen-systems.co.jp/english/support/download/printer/driver/

3.18 Vorsichtshinweise für die Erstellung von Anwendungen und praktische Nutzung

Erfolgt ein Druckvorgang direkt nach einem Teilschnitt und Abriss des Papiers, kann der Anfang des nächsten Ausdrucks eventuell verzerrt sein.

Wir empfehlen, nach dem Schneiden einen Papiervorschub um eine Zeile vorzunehmen, bevor der nächste Ausdruck erfolgt.

Bei der Verwendung einer seriellen Schnittstelle mit langsamer

Datenübertragungsgeschwindigkeit können beim Drucken von Grafiken oder abgestuftem Text, die große Datenmengen erfordern, auf dem Ausdruck eventuell Streifen erscheinen.

Die USB-Schnittstellen sind eventuell anfällig für elektromagnetische Funkstörungen des Hosts oder der Umgebung.

Verwenden Sie in diesem Fall ein Kabel mit Ferritkernen an beiden Enden, das elektromagnetische Störungen sehr effektiv beseitigt.

4. WARTUNG UND FEHLERBEHEBUNG

4.1 Regelmäßige Reinigung

Verschmutzungen am Druckkopf und auf der Förderwalze können zur Beeinträchtigung der Druckqualität führen und Funktionsstörungen bewirken. Wenn sich Papierstaub auf der Sensor-Schutzfolie ansammelt, ist keine korrekte Papiererkennung möglich. Wir empfehlen eine regelmäßige Reinigung des Druckers (alle 2 bis 3 Monate) gemäß der folgenden Anleitung.

1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Abdeckung-Öffnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.
3. Lassen Sie den Druckkopf einige Minuten abkühlen.
4. Befeuchten Sie ein Wattestäbchen mit Ethylalkohol und wischen Sie alle Schmutz- und Staubablagerungen vom Druckkopf und von der Förderwalze ab.
5. Befeuchten Sie ein Wattestäbchen mit etwas Wasser und wischen Sie die Sensor-Schutzfolie ab.

Vergewissern Sie sich vor dem Abwischen, dass sich am Wattestäbchen keine Wassertropfen befinden.

Förderwalze Druckkopf Sensor-Schutzfolie

VORSICHT

■ Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heiß. Nicht berühren.
■ Vermeiden Sie es, den Druckkopf mit bloßen Händen oder Metallgegenständen zu berühren.
■ Verwenden Sie zum Reinigen der Sensor-Schutzfolie weder Alkohol noch Reinigungsmittel. Diese Stoffe könnten eine Trübung der Sensor-Schutzfolie bewirken.
■ Beim Vollchnitt von Selbstklebeetiketten können Papierfetzen an der Förderwalze hängen bleiben; dies ist von der Einsatzumgebung des Druckers, vom Durchmesser der Papierrolle und von der Qualität der Rückseitenbeschichtung der Etiketten abhängig.

4.2 Beheben einer Cuttersperre (1)

In manchen Fällen wird die Meldung „Cuttersperre“ angezeigt, und das Messer des automatischen Papierschneiders bleibt ausgefahren, da es durch einen Fremdkörper oder einen Papierstau blockiert wird.

Cuttersperre Papierabd. öffne

Wenn „Cuttersperre“ angezeigt wird, müssen Sie die Blockierung des Papierschneiders wie folgt beheben.

1. Schalten Sie das Gerät ein.
2. Ziehen Sie den Abdeckung-Öffnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.
3. Entfernen Sie das gestaute Papier sowie etwaige Papierfetzen. (Entnehmen Sie auch die in den Halter eingesetzte Papierrolle.)
4. Setzen Sie die Papierrolle wieder ein, und schließen Sie die Papierabdeckung.

VORSICHT

■ Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heiß. Nicht berühren.
■ Vermeiden Sie es, den Druckkopf mit bloßen Händen oder Metallgegenständen zu berühren.

Nachdem Sie die unter „Beheben einer Cuttersperre (1)“ beschriebenen Schritte durchgeführt und die Papierabdeckung geöffnet haben, führen Sie die unter „Beheben einer Cuttersperre (2)“ beschriebenen Schritte durch, falls das automatische Papierschneidemesser ausgefahren ist.

Siehe 4.3 Beheben einer Cuttersperre (2)

4.3 Beheben einer Cuttersperre (2)

Die Papierabdeckung ist so gestaltet, dass sie auch bei blockiertem Papierschneidemesser durch Drücken des Abdeckung-Öffnen-Hebels geöffnet werden kann. Wenn sich die Papierabdeckung auf diese Weise dennoch nicht öffnen lässt, gehen Sie wie folgt vor, um die Blockierung des Papierschneiders zu beheben.

1. Schalten Sie den Drucker aus und trennen Sie das Netzkabel von der Steckdose.

2. Drücken Sie mit einem spitzen Gegenstand, z. B. einem Kugelschreiber, auf den Entriegelungsknopf für vordere Abdeckung, und öffnen Sie die vordere Abdeckung in Richtung des Pfeils A.

Schieben Sie die vordere Abdeckung um 3 bis 4 mm in Richtung des Pfeils A und drehen Sie sie nach vorne.

1. Heben Sie die Schutzfolie an und drehen Sie das Papierschneider-Zahnrad in Richtung des Pfeils B, um den automatischen Papierschneider in eine Stellung zu bringen, die das Öffnen der Papierabdeckung ermöglicht.

Drehen Sie das Papierschneider-Zahnrad, bis sich das Messer des automatischen Papierschneiders in Richtung des Pfeils C zurückzieht. Falls sich das Messer des automatischen Papierschneiders nicht bewegt, wenn Sie das Papierschneider-Zahnrad in Richtung des Pfeils B drehen, versuchen Sie, das Zahnrad in die andere Richtung zu drehen.

1. Ziehen Sie den Abdeckung-Offnen-Hebel nach vorne und öffnen Sie die Papierabdeckung.

2. Entfernen Sie die Ursache der Blockierung des Papierschneiders.

3. Schließen Sie die vordere Abdeckung.

Drehen Sie die vordere Abdeckung entgegen der Richtung des Pfeils A und schieben Sie sie in Position, bis sie hörbar einrastet.

1. Setzen Sie eine Papierrolle ein, und schließen Sie die Papierabdeckung.

2. Schließen Sie das Netzkabel an eine Steckdose an, und schalten Sie das Gerät ein.

Vergewissern Sie sich, dass die LED grün aufleuchtet.

Schutzfolie Papierschneider-Zahnrad Vordere Abdeckung Abdeckung-Öffnen-Hebel Papierabdeckung Messer des automatischen Papierschneiders Entriegelungsknopf für vordere Abdeckung

VORSICHT

■ Vergewissern Sie sich vor der Durchführung von Wartungsarbeiten, dass der Drucker ausgeschaltet und das Netzkabel von der Steckdose getrennt ist.
■ Achten Sie darauf, den manuellen Papierschneider bei geöffneter vorderer Abdeckung nicht zu berühren.
■ Achten Sie darauf, die Öffnung für den automatischen Papierschneider bei geöffneter Papierabdeckung nicht zu berühren.
■ Unmittelbar nach dem Drucken ist der Druckkopf noch sehr heiß. Nicht berühren.
■ Vermeiden Sie es, den Druckkopf mit bloßen Händen oder Metallgegenständen zu berühren.
■ Falls sich der automatische Papierschneider mit dem obigen Verfahren nicht zurückziehen lässt, wenden Sie sich an Ihren Citizen Systems-Fachhändler.

4.4 Funktionstest-Modus

Drücken und halten Sie Taste 1 und schalten Sie den Drucker ein, um den Funktionstest-Modus aufzurufen.

Mit Taste 3 ( ) können Sie eine Funktion anwählen und mit Taste 4 ( ) die betreffende Funktion dann ausführen.

Alle Funktionen – außer dem Selbsttest und dem Ausdruck der

Speicherschalter-Einstellungen – sind ausschließlich für

Kundendienstmitarbeiter vorgesehen. Starten Sie diese Funktionen nicht selbst.

Selbsttest

1. Vergewissern Sie sich, dass Papier eingelegt ist. Drücken und halten Sie Taste 1, und schalten Sie das Gerät ein. Der Funktionstest-Modus beginnt, und im LCD-Display wird „Self test“ angezeigt.

1. Drücken Sie Taste 4 ().

Der Selbsttest beginnt. Der Drucker druckt seine Modellbezeichnung und Version, die DIP-Schalter-Einstellungen, die Speicherschalter-Einstellungen sowie eine Liste der eingebauten Schriftarten.

CT-S801II XXXX-XXXX 20XX-XX-XX PROG : BOT-XXX.XXX FPGA : TTF-XXX.XXX PONT : ANK-XXX.XXX PONT : XXX-XXX.XXX CONF : XXX-XX-X SUM : XXXX-XXXX Interface Type USB or Serial Serial Interface Baud rate : 9600 bps Data bit : 8 bits Parity : None Handshaking : DTR/DSR Buffer Size 4K Bytes Firmwareversion Schnittstelle Status der seriellen Kommunikation (Nur Modelle mit USB-Schnittstelle oder serieller Schnittstelle) Puffergröße

Dip switches DS1 1 2 3 4 5 6 7 8 ON O OFF O O O O O Memory switches SW1 1 2 3 4 5 6 7 8 ON OFF O O O O O O O ON SW2 1 2 3 4 5 6 7 8 ON OFF O O O O O O ON SW3 1 2 3 4 5 6 7 8 ON OFF O O O O O O O ON SW4 1 2 3 4 5 6 7 8 ON OFF O O O O O O O

Hinweis:

*: Drucker mit USB-Schnittstelle haben keine DIP-Schalter; daher werden im Selbsttest-Ausdruck alle DIP-Schalter als „Off“ dargestellt.

Drucken der Speicherschalter-Einstellungen

1. Vergewissern Sie sich, dass Papier eingelegt ist. Drücken und halten Sie Taste 1 und schalten Sie gleichzeitig das Gerät ein.

Der Funktionstest-Modus beginnt, und im LCD-Display wird „Self test“ angezeigt.

1. Drücken Sie Taste 3 ().

„Printing MSW“ wird auf dem LCD-Display angezeigt.

1. Drücken Sie Taste 4 ().

Eine Liste der aktuellen Speicherschalter-Einstellungen wird ausgedruckt.

Zum Funktionstest-Modus gehören die folgenden Untermodi.

Funktion Beschreibung
Self test Startet den Selbsttest.
Printing MSW Druckt die Speicherschalter-Einstellungen.
Quick Setting *1 Stellt die Speicherschalter kompatibel zu bestimmten Modellen ein.
Paper select *2 Auswahl der Papiersorte.
Calibrate BM *2 Zur Kalibrierung des Schwarzmarkierungssensors.
Calibrate Label *2	Zur Kalibrierung des Etikettensensors.

Hinweise:

*1: Die Speicherschalter werden automatisch optimal eingestellt, wobei nur der Hersteller und das Modell des ausgetauschten Druckers angegeben werden muss.
*2: Modelle für Etikettendruck und Modelle für Schwarzmarkierungspapier.

Gewählte Option

Manufacturer	Model	Paper width	Character space
CITIZEN	CBM1000	58 mm	—
		80 mm	—
	CT-S300	58 mm	—
		80 mm	—
	CT-S2000	58 mm	—
		60 mm	—
		80 mm	—
		83 mm	—
EPSON	T88	58 mm	0dot
			1dot
		80 mm	0dot
			1dot
	203dpi	58 mm	—
		60 mm	—
		80 mm	—

Automatische Einstellung der Speicherschalter

MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
LineFeed	Valid	432dots	—
LineFeed	Valid	576dots	—
WaitData	Invalid	384dots	—
WaitData	Invalid	576dots	—
LineFeed	Valid	432dots	—
LineFeed	Valid	436dots	—
LineFeed	Valid	576dots	—
LineFeed	Valid	640dots	—
WaitData	Invalid	360dots	0dot
WaitData	Invalid	390dots	1dot
WaitData	Invalid	512dots	0dot
WaitData	Invalid	546dots	1dot
WaitData	Invalid	420dots	—
WaitData	Invalid	436dots	—
WaitData	Invalid	576dots	—

4.5 Tastensperre-Funktion

Sie müssen die MENU-Taste bei eingeschaltetem Drucker drücken und gedrückt halten, um die Speicherschalter-Einstellungen ändern zu können.

Aktivieren Sie anschließend die Tastensperre, um versehentlichen Änderungen vorzubeugen.

LOCK-Symbol LOCK Online FEED Taste 3

Aktivieren der Tastensperre

Zum Aktivieren der Tastensperre drücken und halten Sie die Taste 3 (mindestens drei Sekunden lang).

MENU verschwindet, und das Symbol LOCK wird angezeigt.

Bei dieser Einstellung ist es nicht möglich, den Modus zum Ändern der Speicherschalter-Einstellungen durch Drücken und Halten der MENU-Taste aufzurufen.

Aufheben der Tastensperre

Zum Deaktivieren der Tastensperre drücken und halten Sie die Taste 3 (mindestens drei Sekunden lang).

Das Symbol LOCK verschwindet, und MENU wird angezeigt.

4.6 Hexdump-Ausdruck

Die empfangenen Daten werden hexadezimal ausgedruckt. Wenn Probleme wie fehlende oder duplizierte Daten auftreten, können Sie mit dieser Funktion überprüfen, ob der Drucker die Daten korrekt empfängt.

Erstellen eines Hexdump-Ausdrucks

1. Legen Sie Papier ein.
2. Öffnen Sie die Papierabdeckung. Drücken und halten Sie Taste 1, schalten Sie gleichzeitig das Gerät ein, und schließen Sie die Papierabdeckung. Der Hexdump-Druckmodus beginnt.
3. Der Drucker druckt die Zeichenfolge „HEX dump print mode“, die empfangenen Daten in Form von Hexadezimalzeichen sowie einige weitere Zeichen aus.

Abbrechen eines Hexdump-Ausdrucks

Der Druckvorgang kann auf eine der folgenden Arten abgebrochen werden.

• Drücken Sie Taste 1 (FEED) dreimal hintereinander.
  ● Schalten Sie das Gerät aus.
• Über eine der Schnittstellen trifft ein Reset-Befehl ein.

VORSICHT

■ Wenn für einzelne Daten keine Zeichen verfügbar sind, wird für diese als Platzhalter „ .“ gedruckt.
■ Während der Erstellung eines Hexdump-Ausdrucks stehen keine Befehlsfunktionen zur Verfügung.
■ Wenn die empfangenen Daten keine ganze Zeile ausfüllen, betätigen Sie die Taste 1 (FEED), um einen Papiervorschub auszulösen.

Beispielausdruck

HEX dump print mode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg.....

0D 0D 0D .....

4.7 Fehlermeldungen

- Papier beendet.

Die Papierende-Erkennung arbeitet in zwei Stufen: wenig Papier und Papierende.

Wenn erkannt wird, dass der Papiervorrat zur Neige geht, erscheint „PAPER LOW“ im LCD-Display, und die LED leuchtet orange. Bereiten Sie eine neue Papierrolle vor.

Wenn erkannt wird, dass das Papier verbraucht ist, erscheint „Papier beendet.“ im LCD-Display, und die LED leuchtet rot. Setzen Sie eine neue Papierrolle ein.

- Papierabd. offen

Die Papierabdeckung darf während des Druckens nicht geöffnet werden. Wenn die Papierabdeckung geöffnet wird, leuchten die LED und das LCD-Display rot. Überprüfen Sie das Papier und ziehen Sie stets eine Zentimeter Papier geradlinig aus dem Drucker heraus, bevor Sie die Papierabdeckung wieder schließen. Der Druckvorgang wird fortgesetzt. Bei entsprechender Speicherschalter-Einstellung kann es erforderlich sein, einen Befehl zum Fortsetzen des Druckvorgangs zu senden.

- Cuttersperre

Wenn sich der automatische Papierschneider aufgrund eines Papierstaus oder aus anderen Gründen nicht bewegen kann, leuchten die LED und das LCD-Display rot. Beseitigen Sie die Fehlerursache, und betätigen Sie anschließend Taste 1 (FEED). Wenn der automatische Papierschneider anschließend noch immer nicht arbeitet und sich die Papierabdeckung nicht öffnen lässt, lesen Sie „4.3 Beheben einer Cuttersperre (2)“.

Siehe 4.3 Beheben einer Cuttersperre (2)

- Kopf überhitzt

Wenn Sie Text mit engem Zeichenabstand oder Grafiken mit hohem Schwarzanteil drucken oder der Druckvorgang in einer warmen Umgebung lange Zeit andauert, erhöht sich die Druckkopftemperatur. Wenn dabei ein bestimmter Temperaturwert überschritten wird, unterbricht der Drucker den Druckvorgang und wartet, bis der Druckkopf abgekühlt ist. Wenn dieser Zustand eintritt, leuchten die LED und das LCD-Display orange. Der Druckvorgang wird automatisch fortgesetzt, sobald der Druckkopf abgekühlt ist.

In der folgenden Tabelle sind verschiedene Fehlerzustände dargestellt. Die obere Zeile des LCD-Displays zeigt die Art des Fehlers an, die untere Zeile die Abhilfemaßnahme. Meldungen mit mehr als 16 Zeichen können durchgerollt werden.

Status Meldung	LED		Hintergrundbeleuchtung	Signalton*2
Wenig Papier PAPER LOW Orange — Nein
Papierende Papier beendet. Bitte Papierrolle ersetzen		Rot Rot Ja
Vordere Abdeckung offen	Vord. Abd. offen Bitte vordere Abd. schließen	Rot —	Ja
Papierabdeckung offen	Papierabd. offen Bitte Papierabdeckung schließen	Rot —	Ja
Papierschneider blockiert	Cuttersperre Papierabd. öffnen & Stau entf.	Rot Rot Ja
Druckkopf zu heiß	Kopf überhitzt Bitte warten, wird fortgesetzt	Orange —	Nein
Speicherfehler	—	Rot —	Nein
Systemfehler	Systemfehler Bitte Händler informieren	Rot Rot Nein
Unterspannungsfehler	N-Spannungsfehl. Bitte Händler informieren	Rot Rot Nein
Überspannungsfehler	H-Spannungsfehl. Bitte Händler informieren	Rot Rot Nein
Schwarzmarkierungs-Etikettenfehler	BM/Etikettfehler Papier/Kalibrierung prüfen.	Rot Rot Ja
Sensorkalibrierungsfehler	Kalibrier.-Fehl. Papier prüfen	Rot Rot Ja
Makro-Abarbeitung wird abgewartet *1	Taste drücken -> Makroausführung	Blinkt grün	—	Nein

Hinweise:
*1: LED leuchtet eventuell, während das Makro abgearbeitet wird.
*2: Signalton ertönt, wenn MSW5-1 (Signalton-Einstellung) auf ON gesetzt ist. Beachten Sie jedoch, dass bei einigen Kombinationen der Einstellungen MSW5-1 und MSW10-6 der Signalton anderen Bedingungen unterliegt.

4.8 Papierstau

Achten Sie darauf, dass während des Druckvorgangs der Papierausgang nicht blockiert wird und keine Papierstaus um den Ausgabebereich auftreten. Wenn das Papier nicht ausgegeben werden kann, rollt es sich eventuell auf der Förderwalze im Druckerinneren auf und kann einen Fehler verursachen. Wenn sich das Papier um die Förderwalze wickelt, öffnen Sie die Papierabdeckung und ziehen Sie es vorsichtig heraus.

4.9 Vorsichtshinweise beim Betrieb der seriellen Schnittstelle

Bei der Verwendung der seriellen Schnittstelle können bestimmte Druckbedingungen dazu führen, dass im Ausdruck weiße Streifen und Zufuhrprobleme auftreten. Um diese Probleme zu vermeiden, ändern Sie die Speicherschalter-Einstellungen wie nachfolgend beschrieben.

1. Ändern Sie MSW7-1 (serielle Baudrate) auf eine schnellere Baudrateneinstellung.
2. Ändern Sie MSW10-2 (Druckgeschwindigkeit) auf ein niedrigeres Niveau.

VORSICHT

Je nach der Übertragungsgeschwindigkeit der seriellen Schnittstelle, der Umgebungstemperatur, der Druckdatenmenge und anderer Faktoren wird das Ändern der obigen Einstellungen die Probleme nicht beheben.

5.1 Äußere Ansicht und Abmessungen

(Einheit: mm)

Ausführung mit integriertem Netzgerät

Ausführung mit Netzteil

5.2 Druckpapier

Verwenden Sie die in der nachstehenden Tabelle genannten Papiertypen oder Papier gleichwertiger Qualität.

Papiertyp Produktbezeichnung
EmpfohlenesThermo-Rollenpapier	TF50KS-E2D, TF50KS-E oder TF60KS-E von Nippon PaperPD150R oder PD160R von Ohji PaperPA220AG, HP220A, HP220AB-1, F230AA, P220AB oder PB670 (2-Farb-Papier) von Mitsubishi Paper

a) Thermo-Rollenpapier

(Einheit: mm)

Papierbreite 58 +C Maximaler Druckbereich 48 (Voreinstellung) 4 6

Zu bedruckende Seite φ83 oder weniger D d 53-85 µm

Papierdicke (μm)	53-75	75-85
Kerninnendurchmesser d (mm)	12 25,4
Kernaußendurchmesser D (mm)	18 32

VORSICHT

Das verwendete Thermopapier muss wie folgt aufgerollt sein:

■ Ohne Knicke und Falten, eng auf den Kern gewickelt.
■ Nicht gefaltet.
■ Nicht auf den Kern aufgeklebt.
■ Mit der bedruckbaren Seite nach außen gewickelt.

b) Etikettenpapier

A B C L D M Abschneidposition Papierzufuhrrichtung E H I F J K G Bedruckbarer Bereich

Zu bedruckende Seite φ80 oder weniger D d Papierrollen-Spezifikationen

Etikettenpapierdicke (μm) 65 bis 85

Etikettenträgerpapierdicke (μm) 60 oder weniger

Kerninnendurchmesser d (mm) 25,4

Kernaußendurchmesser D (mm) 32

(Einheit: mm)

Markierung	Merkmal Maß
A	Etikettenträgerpapierbreite	57,5, 59,5, 79,5,82,5 ± 0,5
B	Etikettenbreite (Maß	A) -4 ± 0,5
C	Linker Etikettenrand	2 ± 0,5
D	Druckbreite (Maß A)	-8
E	Oberer Rand 2 ± 1
F	Drucklänge	21 bis 296
G	Unterer Rand	2 ± 1
H	Abschneidpositionzwischen Etiketten	1/2 x (Größe I)
I	Abstand zwischenEtiketten	4 bis 30
J	Etikettenlänge 25 bis	300
K	Etikettenabstand	I + J
L	Linker Rand	2 ± 1
M	Rechter Rand	2 ± 1

VORSICHT

■ Bei der Verwendung des automatischen Papierschneiders sind die folgenden Punkte zu beachten; die Nichtbeachtung dieser Informationen kann zu einer Blockierung oder Fehlfunktion des Papierschneidemessers führen:
- Achten Sie darauf, dass die Papierschneidlänge mindestens 29 mm beträgt.
- Achten Sie darauf, dass sich die Abschneidposition zwischen zwei Etiketten befindet. Der Schnitt muss durch das Trägerpapier verlaufen, nicht durch das (selbstklebende) Etikettenpapier.
■ Führen Sie nach jeder Änderung des Etiketten-Trägerpapiertyps eine Neukalibrierung des Papiersensors durch.
■ Vergewissern Sie sich, dass der linke und rechte Papierrand jeweils mindestens 2 mm beträgt.

c) Schwarzmarkierungspapier

Abschneidposition Bedruckbarer Bereich Schwarzmarkierung (auf der Rückseite aufgedruckt) Papierzufuhrrichtung G A B C D E F

(Einheit: mm)

Markierung	Merkmal	Maß
		M1 M2*
A	Rechter Rand der Schwarzmarkierung	13,4 oder mehr	79 oder mehr
B	Linker Rand der Schwarzmarkierung	0,4 oder weniger	67,7 oder weniger
C	Schwarzmarkierungshöhe	5
D	Abschneidposition in Schwarzmarkierung	2,5
E	Oberer Rand 6,5
F	Schwarzmark.-Abstand 30 bis 300
G	Unterer Rand 9

Hinweis:
*:nur 3-Zoll-Ausführung

VORSICHT

■ Der PCS-Wert der Schwarzmarkierung muss mindestens 0,90 betragen.
Hinsichtlich der Vorschubgenauigkeit bei Schwarzmarkierungserkennung muss ein Fehler von ±2 mm ab der Bezugs-Druckposition bzw. ein maximaler Fehler von -5 % gegenüber dem als Drucklänge festgelegten Wert berücksichtigt werden.
■ Bei Verwendung von Schwarzmarkierungen entspricht der Druckbereich der obigen Abbildung. Achten Sie darauf, dass die Ränder groß genug sind. Der Drucker führt einen Seitenwechsel durch, wenn die Druckdaten aus dem Druckbereich hinauslaufen.
■ Beim Vorbedrucken von Schwarzmarkierungspapier wird außerhalb des vom Schwarzmarkierungssensor erkannten Bereichs gedruckt.

5.3 Manuelle Einstellung von Speicherschaltern

Mit den Speicherschaltern können verschiedene Einstellungen für den Drucker festgelegt werden. Die Speicherschalter können manuell (von Hand am Drucker) oder durch Befehle eingestellt werden. In diesem Abschnitt wird die Durchführung der manuellen Einstellungen erläutert.

Die Speicherschalter-Einstellungen können entweder im Speicherschalter-Einstellmodus oder im virtuellen DIP-Schalter-Einstellmodus vorgenommen werden. Im Speicherschalter-Einstellmodus können Sie die Werte für MSW1 bis MSW13 festlegen. Im virtuellen DIP-Schalter-Einstellmodus können Sie die Werte für MSW1 bis MSW6 festlegen. Informationen zum Einstellen der Speicherschalter über Befehle entnehmen Sie bitte der Befehlsreferenz.

Die Vorgehensweise im Überblick

1. Rufen Sie den Speicherschalter-Einstellmodus oder den virtuellen DIP-Schalter-Einstellmodus auf.
2. Nehmen Sie die erforderlichen Änderungen an den Einstellungen vor.
3. Rufen Sie das Menü zum Speichern der Einstellungen auf.
4. Speichern Sie die Einstellungen.

Speicherschalter-Einstellmodus

Während „Online“ angezeigt wird, drücken und halten Sie mindestens zwei Sekunden lang Taste 4 (MENU). Oder: Vergewissern Sie sich, dass Papier eingelegt ist; drücken und halten Sie Taste 3 gedrückt, und schalten Sie gleichzeitig das Gerät ein.

Aktivieren Sie den Speicherschalter-Einstellmodus.

Power ON Info Valid▼

• Drücken Sie Taste 1 ( ) bzw. Taste 2 ( ) zur Anwahl der einzustellenden Optionen.
• Drücken Sie Taste 3 ( ), um einen Wert für die jeweils angewählte Option festzulegen.
• Drücken Sie Taste 4 ( zum das Menü zum Speichern der Einstellungen aufzurufen.

- Zum Rücksetzen aller Speicherschalter auf die werksseitigen Voreinstellungen: Drücken Sie Taste 1, bis „Factory Setting /Set“ angezeigt wird (nach MSW13-6). Drücken und halten Sie Taste 4 mindestens zwei Sekunden lang. Alle Speicherschalter werden auf die werksseitigen Voreinstellungen zurückgesetzt.

Virtueller DIP-Schalter-Einstellmodus

Vergewissern Sie sich, dass Papier eingelegt ist. Drücken und halten Sie Taste 2 und schalten Sie gleichzeitig das Gerät ein.

Virtueller DIP-Schalter-Einstellmodus

MSU1 ON OFF 2 3 4 5 6 7 8

• Drücken Sie Taste 1( ) um eine Speicherschalter-Nummer auszuwählen. (Die Schalter werden in der folgenden Reihenfolge zyklisch durchgeschaltet: MSW1 → MSW2 → ... → MSW6 → MSW1)
• Drücken Sie Taste 2 (▶, um von Schalter 1 zu Schalter 8 zu wechseln. (Nach Schalter 8 springt die Auswahl wieder auf Schalter 1 zurück.)
• Drücken Sie Taste 3 ( ✝ um zwischen ON und OFF umzuschalten.
• Drücken Sie Taste 4 ( zum das Menü zum Speichern der Einstellungen aufzurufen.

Einstellungen-speichern-Menü

Save? YES NO BACK

• Drücken Sie Taste 1 (YES), um die Einstellungen zu speichern und zur Anzeige „Online“ zurückzukehren.
• Drücken Sie Taste 2 (NO), um die Einstellungen nicht zu speichern und zur Anzeige „Online“ zurückzukehren.
• Drücken Sie Taste 3 (BACK), um zum vorherigen Modus zurückzukehren.

Nachstehend finden Sie eine Darstellung der einzelnen Speicherschalter. (Die werksseitigen Einstellungen sind schattiert dargestellt.)

Schalter Nr.	Funktion OFF ON
MSW1-1	Power ON Info	Valid Not Send
MSW1-2	Buffer Size	4K bytes 45 bytes
MSW1-3	Busy Condition	Full/Err Full
MSW1-4	Receive Error	Print"?" No Print
MSW1-5	CR Mode	Ignored	LF
MSW1-6	Reserved	Fixed	—
MSW1-7	DSR Signal	Invalid	Valid
MSW1-8	Init Signal	Invalid	Valid
MSW2-1	Reserved	—	Fixed
MSW2-2	Auto Cutter	Invalid	Valid
*1 MSW2-3	Spool Print	Invalid	Valid
MSW2-4	Full Col Print	LineFeed	WaitData
MSW2-5	Resume aft PE	Next	Top
MSW2-6	Reserved	Fixed	—
MSW2-7	Reserved	Fixed	—
MSW2-8	PNE Sensor	Valid	Invalid
MSW3-1	Resume Ctr Err	Valid	Invalid
MSW3-2	PE signal by PNE	Valid	Invalid
MSW3-3	Parallel 31 Pin	Valid	Invalid
MSW3-4	Reserved	Fixed	—
MSW3-5	Reserved	Fixed	—
MSW3-6	Reserved	Fixed	—
MSW3-7	CBM1000 Mode	Invalid	Valid
MSW3-8	Resume Open Err	Close	Command
MSW4-1	Reserved	Fixed	—
*2*3 MSW4-1	P.Length Set	Auto Measure	Command
MSW4-2	Reserved	Fixed	—
*2*3 MSW4-2	Power on TOF	Invalid	Valid
MSW4-3	Feed&Cut at TOF	Invalid	Valid
*2*3 MSW4-3	Feed&Cut at TOF	Invalid	Valid
MSW4-4	Reserved	Fixed	—
*2*3 MSW4-4	Paper Select Thermal Roll BM.P/Lbl.P
MSW4-5	Reserved	Fixed	—
*2 MSW4-5	Position Detect	Black Mark	Label
*3 MSW4-5	Position Detect	Black Mark	Label
MSW4-6	Reserved	Fixed	—
*2*3 MSW4-6	Measure at close	Invalid	Valid
MSW4-7	Reserved	Fixed	—
MSW4-8	Partial Only	Invalid	Valid
MSW5-1	Buzzer	Valid	Invalid
MSW5-2	Line Pitch	1/360 1/406
Schalter Nr.	Funktion	OFF	ON
MSW5-3 UB Mode Virtual COM Printer Class
MSW5-4 Reserved		Fixed —
MSW5-5 GradationQuality		Quality Speed
MSW5-6 Reserved		Fixed —
MSW5-7 Reserved		Fixed —
MSW5-8 Reserved		Fixed —
MSW6-1 Act. For Driver		Invalid Valid
MSW6-2 Character Space		Invalid Valid
MSW6-3 UB Power Save		Invalid Valid
MSW6-4 Reserved		Fixed —
MSW6-5 Reserved		Fixed —
MSW6-6 Reserved		Fixed —
MSW6-7 Reserved		Fixed —
MSW6-8 Reserved		Fixed —

Schalter Nr.	Funktion	Voreinstellung	Einstellwert
*4MSW7-1	Baud Rate	9600 bps	1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps
*4MSW7-2	Data Length	8bits	7bits, 8bits
MSW7-3	Stop Bit	1bit	1bit, 2bits
*4MSW7-4	Parity	NONE	NONE, EVEN, ODD
*4MSW7-5	Flow Control	DTR/DSR	DTR/DSR, XON/XOFF
MSW7-6	DMA Control	Valid	Valid, Invalid
MSW7-7	VCom Protocol	PC Setting	PC Setting, DTR/DSR, XON/XOFF
MSW8-1	Print Width	576dots(3-Zoll-Ausführung)384dots(2-Zoll-Ausführung)	640 dots, 576 dots, 546 dots, 512 dots, 436 dots, 432 dots, 420 dots, 390 dots, 384 dots, 360 dots
MSW8-2	Paper Type	1 Color Normal	1 Color Normal, 2 Color Normal
MSW8-3	Top Margin	11mm	3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm
MSW8-4	Line Gap Reduce	Invalid	Invalid, 3/4, 2/3, 1/2, 1/3, 1/4, 1/5, ALL
MSW8-5	Reduced Char V/H	100% / 100%	100% / 100%, 75% / 100%, 50% / 100%, 100% / 75%, 75% / 75%, 50% / 75%
MSW8-6	Auto Side Shift	Invalid	Invalid, 1 dots, 2 dots, 3 dots, 4 dots, 5 dots, 6 dots, 7 dots
MSW8-7	Liner Free Mode	Invalid	Invalid, 1h, 6h, 12h, 18h, 24h, 5m, 10m, 15m, 20m, 30m
MSW9-1	Code Page	PC 437	PC 437, Katakana, PC 850,858, PC 860, PC 863, PC 865, PC 852, PC 866, PC 857, WPC1252, Space page, PC 864, ThaiCode11 1Pass, ThaiCode11 3Pass, ThaiCode18 1Pass, ThaiCode18 3Pass, TCVN-3
MSW9-2 Int'Char Set		USA USA	France, Germany, England, Denmark, Sweden, Italy, Spain, Japan, Norway, Denmark 2, Spain 2, Latin America, Korea, Croatia, China, Vietnam
MSW9-4 Multi-byte Char		Invalid JIS(JPN), SJIS:CP932 (JPN), SJIS:X0213(JPN), GB18030(CHN), KS Hangul(KOR), EUC Hangul(KOR), BIG5(TWN), Invalid
MSW9-6 LCD Language		English	English, Français, Deutsch, Italiano, Español, Japanese, Chinese
MSW9-7 LCD Ext Char		Valid Invalid, Valid
MSW9-8 LCD Auto Off		Never Never, 30seconds, 5minutes
MSW10-1 Print Density		100 % 70 %, 75 %, 80 %, 85 %, 90 %, 95 %, 100 %, 105 %, 110 %, 115 %, 120 %, 125 %, 130 %, 135 %, 140 %
MSW10-2 Print Speed		Level 9	Level 1, Level 2, Level 3, Level 4, Level 5, Level 6, Level 7, Level 8, Level 9
MSW10-3	ACK Timing	Before Busy	Before Busy, Same Period, After Busy
MSW10-4 Old command		Invalid Invalid, CBM1, CBM2
MSW10-5 Buzzer Event		Not by C.Open	All Event/Error, Not by C.Open, Not by C.Open/PE
MSW10-6 Buzzer Sound		Tone 2	Tone 1, Tone 2, Tone 3, Tone 4
MSW10-7	Key Lock	Invalid Invalid, Valid
MSW10-8 LCD Direction		Normal Normal, Inverted
MSW13-1 Security/Target		Low/All Low/All, Mid/All, Mid/Paired only, Hi/All, Hi/Paired only
MSW13-5 BT Device Scan		Discoverable	No Response, Discoverable
MSW13-6	Auto Reconnect	Valid Invalid, Valid

Hinweise:
*1: Wenn die Druckdaten eine sehr hohe Dichte aufweisen, der Druckkopf heiß ist, die Datenübertragung langsam ist oder bestimmte andere Umstände vorliegen, können der Antriebsmotor und der Druckvorgang vorübergehend aussetzen, so dass im Ausdruck weiße Streifen entstehen. Zum Drucken von Daten mit hoher Dichte sollten Sie daher MSW2-3 (Spool Print) auf ON setzen, um die Streifenbildung zu vermindern; allerdings erhöht sich dadurch die Vorlaufzeit vor dem Beginn des Druckvorgangs. Bei einer seriellen Schnittstelle sollten Sie die Übertragungsgeschwindigkeit erhöhen, um einem Aussetzen des Motors vorzubeugen.
*2: Etikettendruck
*3: Modell für Schwarzmarkierungdruck
*4: Die Einstellwerte für die Speicherschalter MSW7-X sind nur dann wirksam, wenn DIP-Schalter Nr. 1 auf OFF gestellt ist.

ITALIANO
